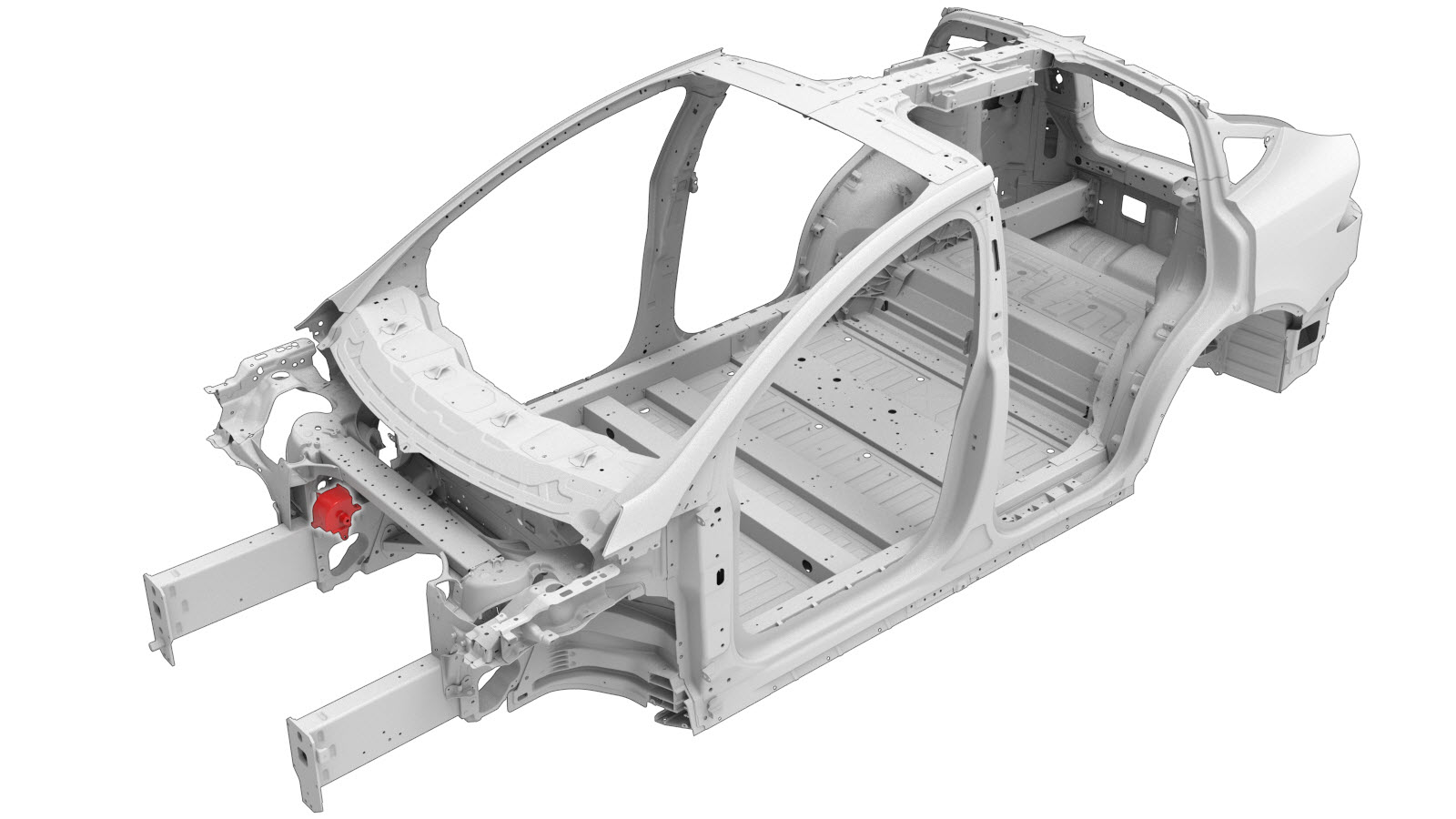

Torre del amortiguador delantero

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY, FRONT SHOCK TOWER, LEFT HAND, SERVICE (torre del amortiguador delantero)
4 Remache estructural, 6,5 mm, mediano

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Travesaño de torre de amortiguador delantero.
  2. Retire Soporte de torre de amortiguador delantero.
  3. Solo componente izquierdo: Retire Refuerzo de torre de amortiguador delantero (lado izquierdo).
  4. Componente derecho para vehículos fabricados después del 22 de abril de 2019 solamente: Retire/instale Soporte del motor delantero (parte derecha) para vehículos fabricados después del 22 de abril de 2019.
  5. Componente derecho para vehículos fabricados entre el 15 de octubre de 2016 y el 22 de abril de 2019 solamente: Retire/instale Vehículos con soporte del motor delantero derecho fabricados entre el 15 de octubre de 2016 y el 22 de abril de 2019.
  6. Componente derecho para vehículos fabricados hasta el 15 de octubre de 2016 solamente: Retire/instale Soporte del motor delantero (parte derecha) para vehículos fabricados hasta el 15 de octubre de 2016.
  7. Retire el componente original.

    o Soldaduras por puntos de fábrica

    Soldadura MIG

  8. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales, 6,5 mm, medianos

    Soldadura MIG

  9. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  10. Instale el componente o los componentes nuevos.
  11. Realice la soldadura MIG.

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  12. Componente derecho para vehículos fabricados después del 22 de abril de 2019 solamente: Instale Soporte del motor delantero (parte derecha) para vehículos fabricados después del 22 de abril de 2019.
  13. Componente derecho para vehículos fabricados entre el 15 de octubre de 2016 y el 22 de abril de 2019 solamente: Instale Vehículos con soporte del motor delantero derecho fabricados entre el 15 de octubre de 2016 y el 22 de abril de 2019.
  14. Componente derecho para vehículos fabricados hasta el 15 de octubre de 2016 solamente: Instale Soporte del motor delantero (parte derecha) para vehículos fabricados hasta el 15 de octubre de 2016.
  15. Solo componente izquierdo: Instale Refuerzo de torre de amortiguador delantero (lado izquierdo).
  16. Instale Soporte de torre de amortiguador delantero.
  17. Instale Travesaño de torre de amortiguador delantero.
  18. Efectúe las operaciones posteriores a la reparación necesarias.
