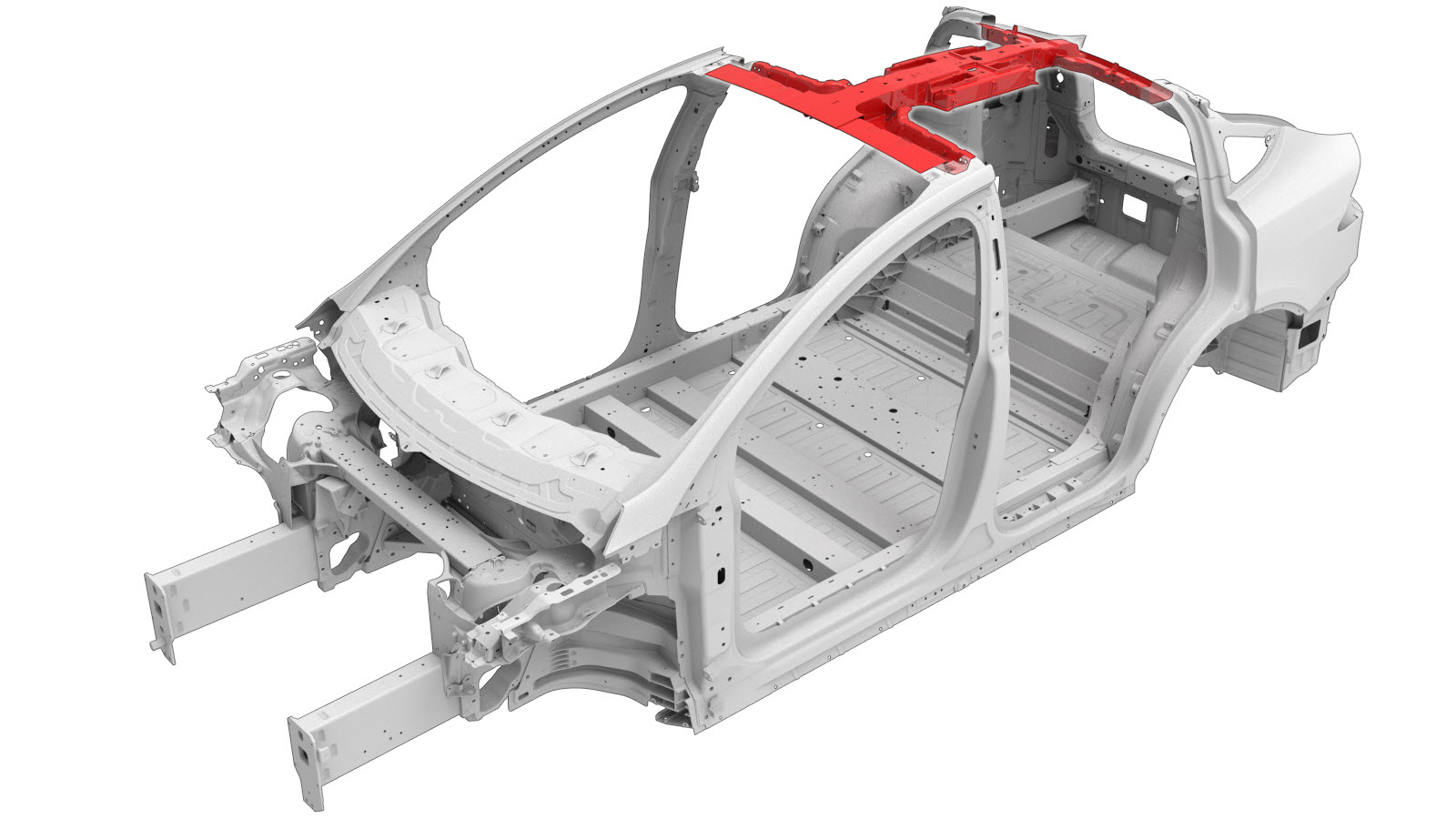

Conjunto del montante

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	CENTER SPINE ASSY- (para vehículos fabricados antes del 29 de noviembre de 2017) CENTER SPINE ASSY- (para vehículos fabricados a partir del 30 de noviembre de 2017)
4	Remache Flow Form S18	Referencia de Tesla 1069329-00-A.
6	Remache Flow Form S48	Referencia de Tesla 1069332-00-A.
2	Parche de butilo	Referencia de Tesla 1045194-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Parte superior del cabezal del pilar B.
Retire Cabezal trasero superior.
Retire el componente original.

o Soldaduras por puntos de fábrica

o SPR de fábrica
Preparación para la instalación.

o Remaches Flow Form, S18

o Remaches Flow Form, S48
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

Nota
Si el vehículo tiene orificios adicionales para el aplique del techo actualizado: Coloque un parche de butilo sobre el orificio fijación en la nueva columna para evitar la entrada de agua.
Instale Parte superior del cabezal del pilar B.
Instale Cabezal trasero superior.
Efectúe las operaciones posteriores a la reparación necesarias.
