Conjunto del refuerzo del pilar A

Código de corrección: 10100128002 10100128102 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY-REINF A PILLAR (refuerzo del pilar A)
3 Perno, cabeza hexagonal ,HF,M6X18 Referencia de Tesla 1006529-00-A.
1 Espárrago, DOUBLE ENDED STUD,HF,M8x25+M8x15 Referencia de Tesla 1060709-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.

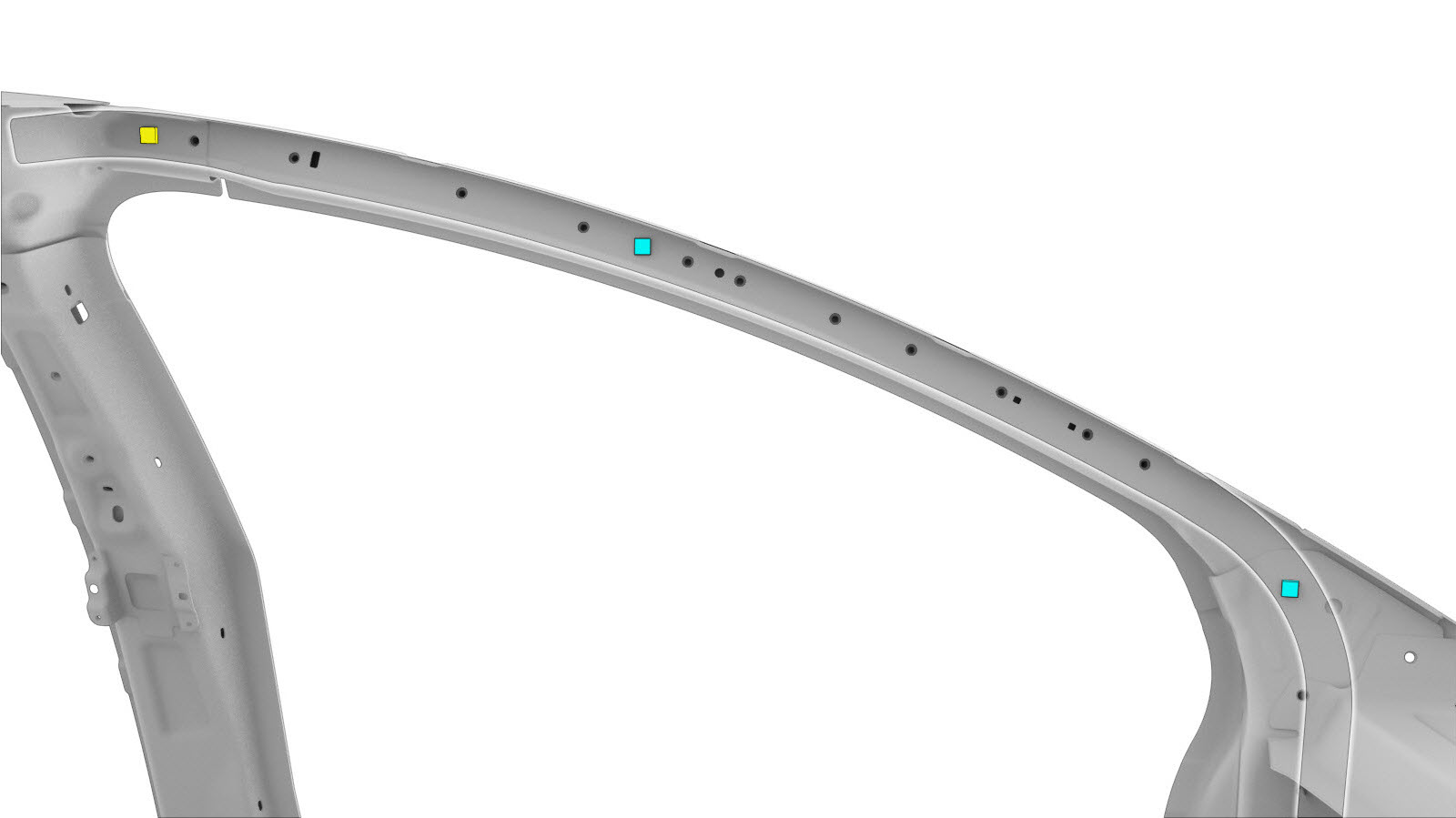

  2. Retire el componente original.
    o Pernos, cabeza hexagonal

    Espárrago

  3. Preparación para la instalación.

    o Pernos, cabeza hexagonal

    Espárrago

  4. Instale el componente o los componentes nuevos.
    Apriete las fijaciones de la siguiente manera:
    • Pernos M6X18, referencia 1006529-00-A: 10 Nm.
    • Espárragos de doble extremo M8x25 + M8x15, referencia 1060709-00-B: 10 Nm.
  5. Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  6. Efectúe las operaciones posteriores a la reparación necesarias.
