Larguero (sección de la zona de la brida)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas
1 MX SILL FLANGE REPAIR SECTION (Sección de reparación de brida)
1 MX SILL FLANGE BACKING PLATE (Placa de respaldo de reparación de brida)
53 Remache avellanado estructural, 6,5 mm
Informational PurposesAn informational icon, calling your attention
Nota
El número de tuercas de remache necesarias varía en función del tamaño de la sección que se va a reparar.
2 Tuerca de remache, M8 - 1.25x3
Informational PurposesAn informational icon, calling your attention
Nota
Solo es necesario si la reparación se realiza en la zona de los soportes del apoyo del gato.

Referencia de Tesla 1014282-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
  2. Si es necesario, retire los demás paneles de la carrocería para facilitar el acceso.
  3. Retire la zona dañada del componente original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Depende dónde se encuentre la zona de reparación, podría ser necesario retirar las tuercas de remache de los apoyos del gato del dintel para completar la reparación.

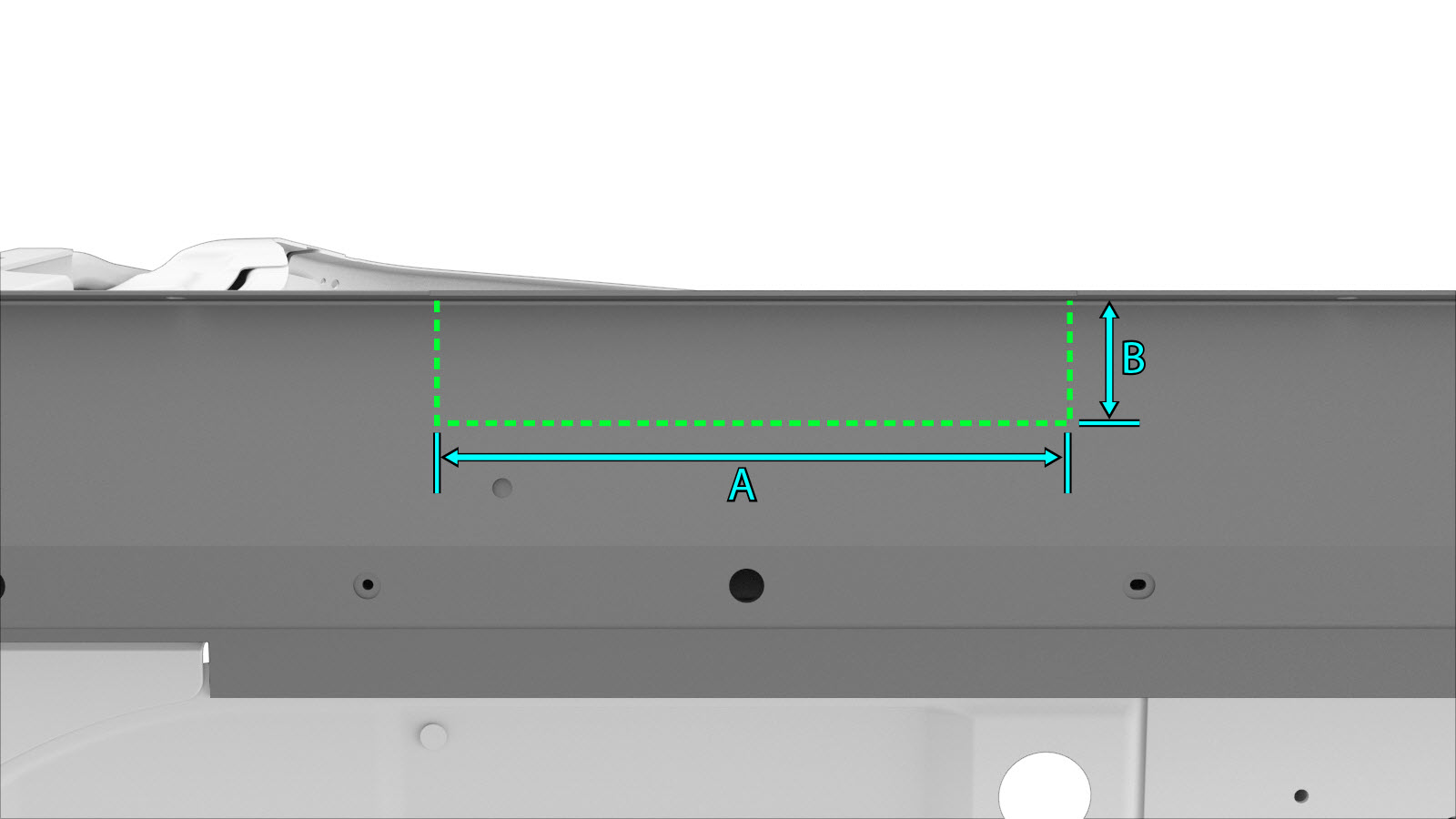

    Línea de corte

    Línea/punto de referencia

    • A = Hasta 250 mm.
    • B = 47 mm.
  4. Corte la nueva sección de reparación de la brida del dintel a la longitud necesaria para fabricar el nuevo componente.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte la nueva sección de reparación de la brida del dintel según sea necesario para que encaje.
  5. Corte la pieza de servicio de la nueva placa de respaldo de reparación de la brida del dintel 80 mm más larga que la sección de sustitución para fabricar la placa de respaldo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la sección de reparación de la brida del dintel recortada como plantilla para la medición.
    • C = 80 mm.

    Línea de corte

    Línea/punto de referencia

  6. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Dependiendo de la ubicación de la zona de reparación, podría ser necesario retirar las tuercas de remache de los apoyos del gato del dintel para poder instalar la placa de respaldo de reparación de la brida del dintel.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Taladre los orificios preexistentes que obstruya el disco de respaldo.
    o Remaches avellanados estructurales, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje una separación entre fijadores de aproximadamente 35 mm en la zona de reparación.

    Soldadura MIG

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale la placa de respaldo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Taladre los orificios preexistentes que obstruya el disco de respaldo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale el disco de respaldo desde cualquiera de los extremos del dintel lateral.
  9. Instale el componente o los componentes nuevos.
  10. Realice la soldadura MIG.
    Soldadura MIG
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  11. Lije las soldaduras GMA hasta que queden a ras con el exterior de los paneles circundantes.
  12. Instale las tuercas de remache retiradas en los pasos anteriores.

    Remache tubular

  13. Reinstale los paneles de la carrocería que se hayan retirado para permitir el acceso a la zona de reparación.
  14. Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  15. Efectúe las operaciones posteriores a la reparación necesarias.
