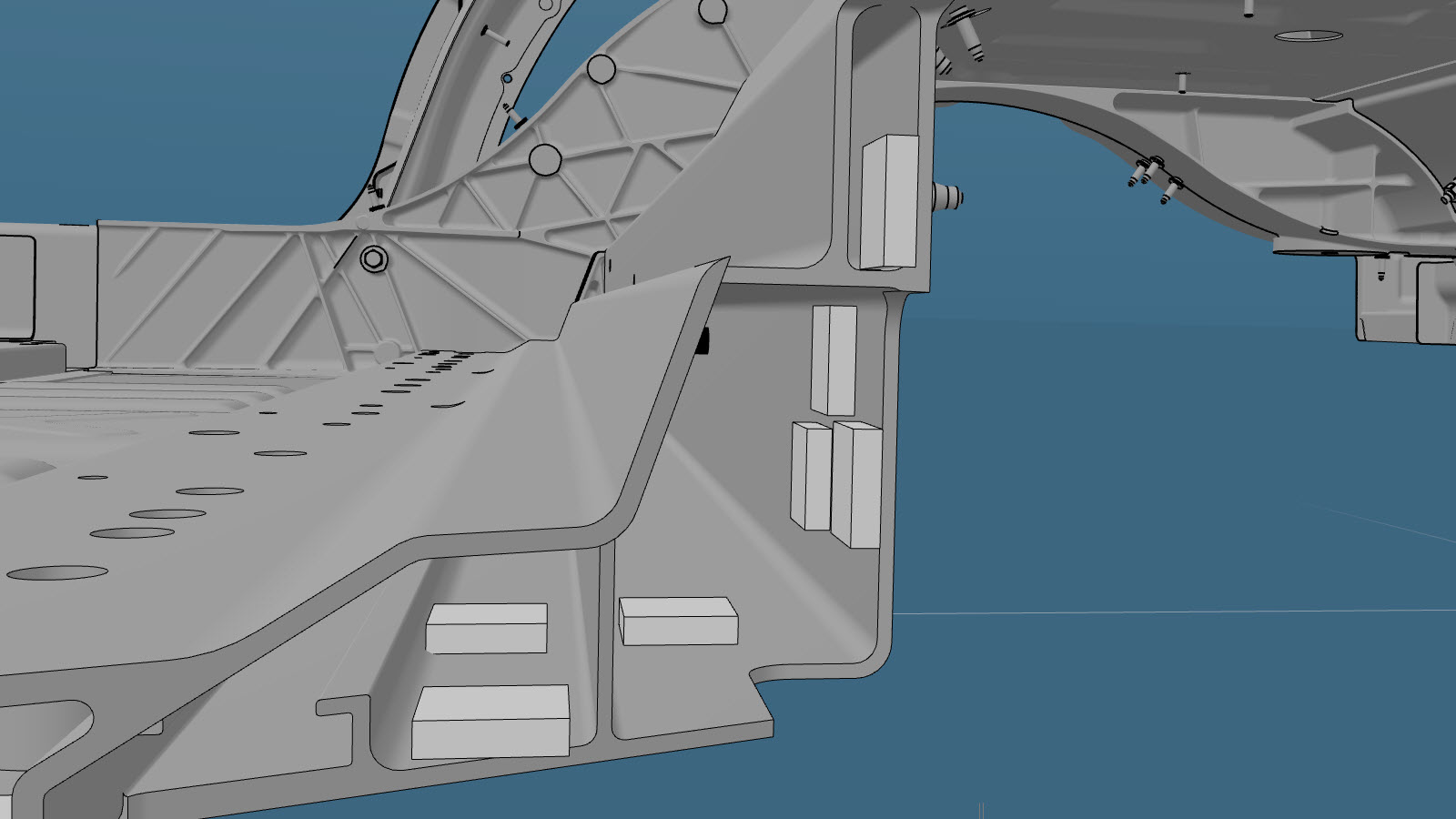

Nodo trasero (completo)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

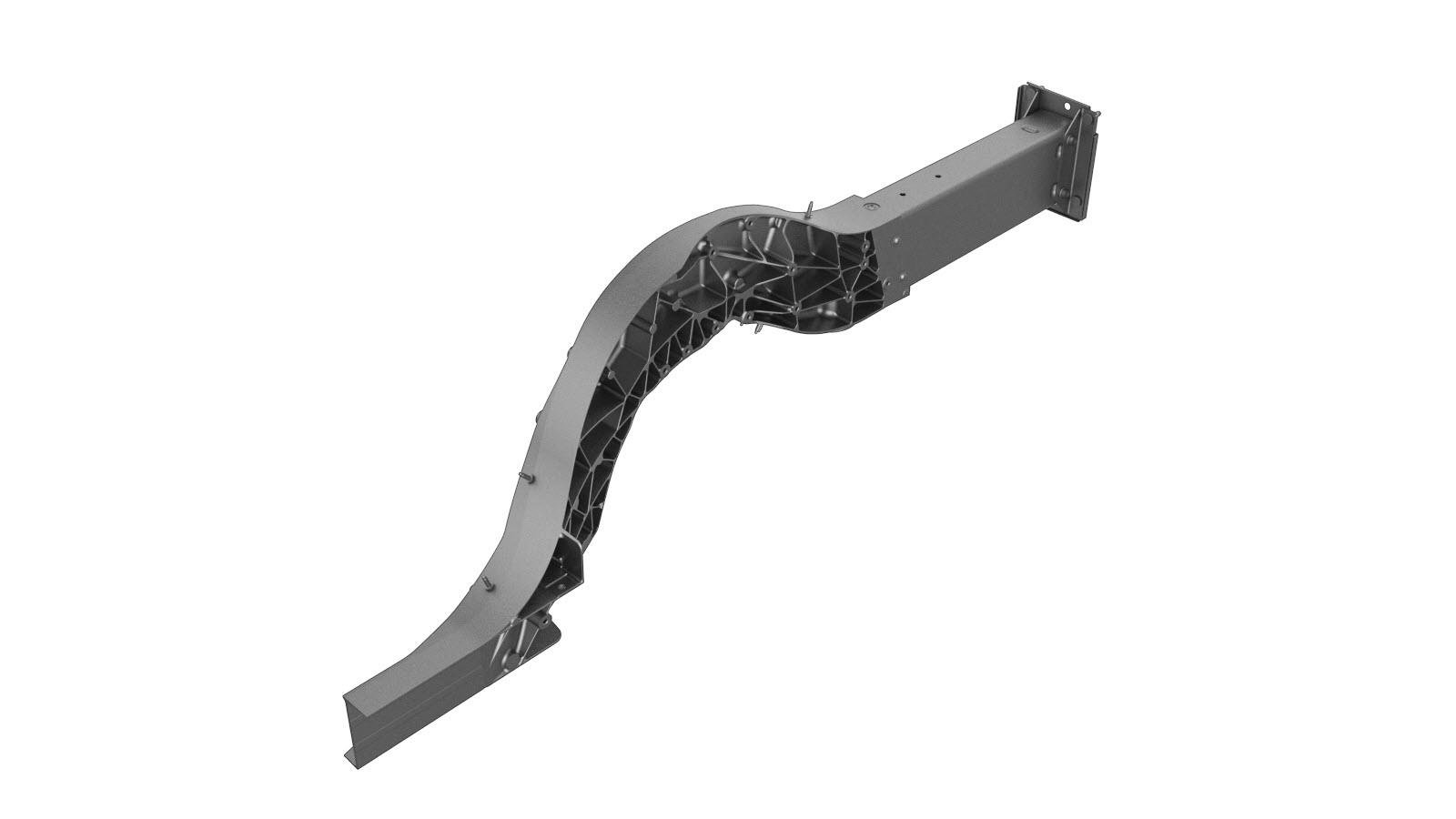

1 MODEL X, ASY-MEMBER RAIL RR (nodo trasero: completo)
1 MX REINF-RR TORQUE BOX LWR (refuerzo inferior de la caja de torsión trasera)
Componente izquierdo: 24

Componente derecho: 26

 Remache estructural de alta resistencia, 6,5 mm
3 Remache avellanado estructural, 6,5 mm
1 Perno, cabeza hexagonal , M8x20 Referencia de Tesla 1007580-00-A.
1 Perno, cabeza hexagonal , M8x50 Referencia de Tesla 1046838-00-A.
2 Perno, cabeza Torx , M8x20 Referencia de Tesla 1014747-00-B.
Componente izquierdo: 11

Componente derecho: 8

 Perno, cabeza Torx , M8-1.25X16 Referencia de Tesla 1008833-01-A.
Componente izquierdo: 11

Componente derecho: 8

 Tuerca , M8-1.25,HF,STEEL[10],ZNAL,BLACK Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Sección del panel del suelo de los asientos traseros.
  2. Retire Conjunto del panel trasero.
  3. Retire Refuerzos interiores del nodo trasero (delanteros).
  4. Retire Refuerzos interiores del nodo trasero (traseros).
  5. Retire Extensión del panel del suelo del maletero trasero.
  6. Retire Refuerzo del exterior del nodo trasero.
  7. Retire Refuerzo de la torre del amortiguador trasero.
  8. Retire el refuerzo inferior de la caja de torsión trasera.

    o Remaches estructurales de fábrica

  9. Retire el componente original.
    o RIVTAC

    o Remaches estructurales de fábrica

    o Pernos, cabeza hexagonal

    o Perno, Torx

    o SPR de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    El componente izquierdo de los vehículos fabricados después del 1 de septiembre de 2019 tiene remaches de 8 mm en lugar de remaches autoperforantes en la zona señalada con un círculo rojo.
  10. Utilice adhesivo estructural para fijar las tuercas en su posición en el travesaño inferior de la caja de torsión trasera y el nuevo nodo trasero.
    Tuerca
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, amole los bordes de las tuercas para que queden al ras con la ubicación de montaje.
  11. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados estructurales, 6,5 mm

    o Pernos, cabeza hexagonal

    o Perno, Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Coloque 3 pernos solo en el componente izquierdo.
    Tuerca
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, amole los bordes de las tuercas para que queden al ras con la ubicación de montaje.
  12. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  13. Instale el componente o los componentes nuevos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aplique sellador de roscas a los pernos antes de la instalación.

    Apriete todos los pernos y las tuercas a 25 Nm.

    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Si no se puede alcanzar el par especificado, retire el nuevo conjunto del nodo trasero y utilice adhesivo estructural para volver a fijar las tuercas que se hayan aflojado dentro del nodo trasero.
  14. Monte el refuerzo inferior de la caja de torsión trasera.
    o Perno, Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aplique sellador de roscas a los pernos antes de la instalación.
    Apriete todos los pernos a 25 Nm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Si no se puede alcanzar el par especificado, retire el nuevo conjunto del nodo trasero y vuelva a fijar con adhesivo estructural las tuercas que se hayan aflojado dentro del travesaño inferior de la caja de torsión trasera.
  15. Instale Refuerzo de la torre del amortiguador trasero.
  16. Instale Refuerzo del exterior del nodo trasero.
  17. Instale Extensión del panel del suelo del maletero trasero.
  18. Instale Refuerzos interiores del nodo trasero (traseros).
  19. Instale Refuerzos interiores del nodo trasero (delanteros).
  20. Si el vehículo está equipado con placas de cuña del paragolpes: Monte las nuevas Placa de suplemento del paragolpes trasero de los lados izquierdo y derecho.
  21. Instale Conjunto del panel trasero.
  22. Instale Sección del panel del suelo de los asientos traseros.
  23. Efectúe las operaciones posteriores a la reparación necesarias.
