Extensión inferior del pilar C

Lista de piezas

Cantidad Descripción Imagen / Notas
1 CONJ - PNL PLR C EXT INF (Extensión inferior del pilar C)
11 Remache avellanado, 4,8 mm, corto
1 Remache Flow Form S38
21 SPR, 5x4
1 SPR, 5x4.5
6 SPR, 5x5
14 SPR, 5x6 H4

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire el componente original.
    o Soldaduras por puntos de fábrica
    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Soldaduras láser de fábrica

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
    o Remaches avellanados, 4,8 mm, cortos
    Informational PurposesAn informational icon, calling your attention
    Nota

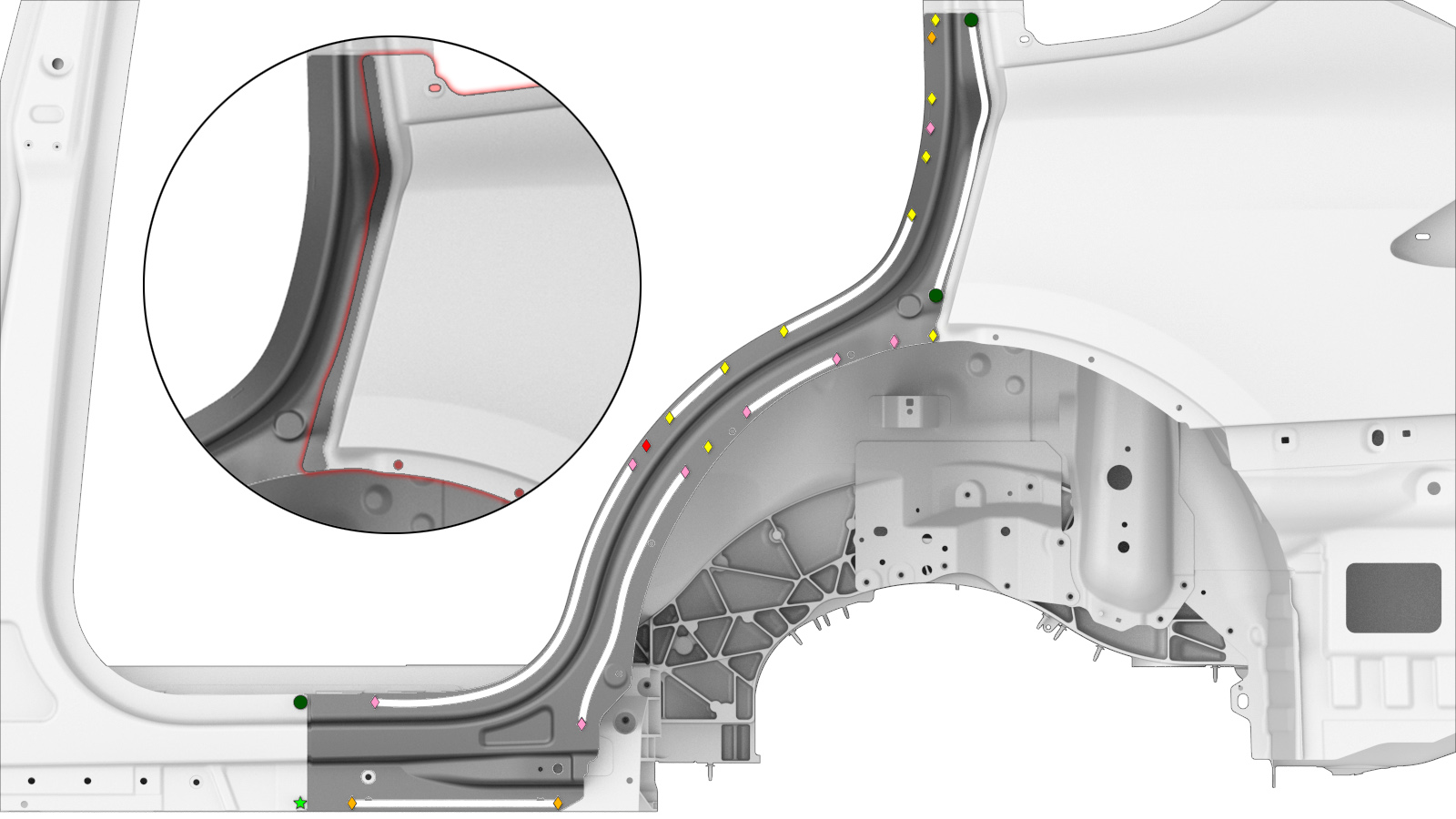

    Coloque remaches de cabeza avellanada en la unión entre el componente nuevo y el panel exterior de la aleta trasera, en el centro de la zona donde el nuevo componente y el panel subyacente se solapan (como se muestra en la imagen de referencia). Mida la longitud de solapamiento entre el nuevo componente y la parte subyacente del exterior de la aleta trasera y, a continuación, marque las ubicaciones de los remaches de cabeza avellanada de acuerdo con la longitud de solapamiento del panel.

    o Remaches Flow Form, S38

    o SPRs, 5x4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: KA 075 2113.
    o SPRs, 5x4.5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: KA 075 2113.
    o SPRs, 5x5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: KA 075 2113.
    o SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.
  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
