Sección del panel del suelo de los asientos traseros

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	PANEL DEL SUELO DE ASIENTOS TRASEROS
4	Remache avellanado, 4,8 mm, largo
2	Remache avellanado, 4,8 mm, corto
3	Remache, 4,8 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Corte el nuevo panel del suelo de los asientos traseros para fabricar el nuevo componente.
Línea de corte

Línea/punto de referencia
- A = 297 mm
- B = 209 mm

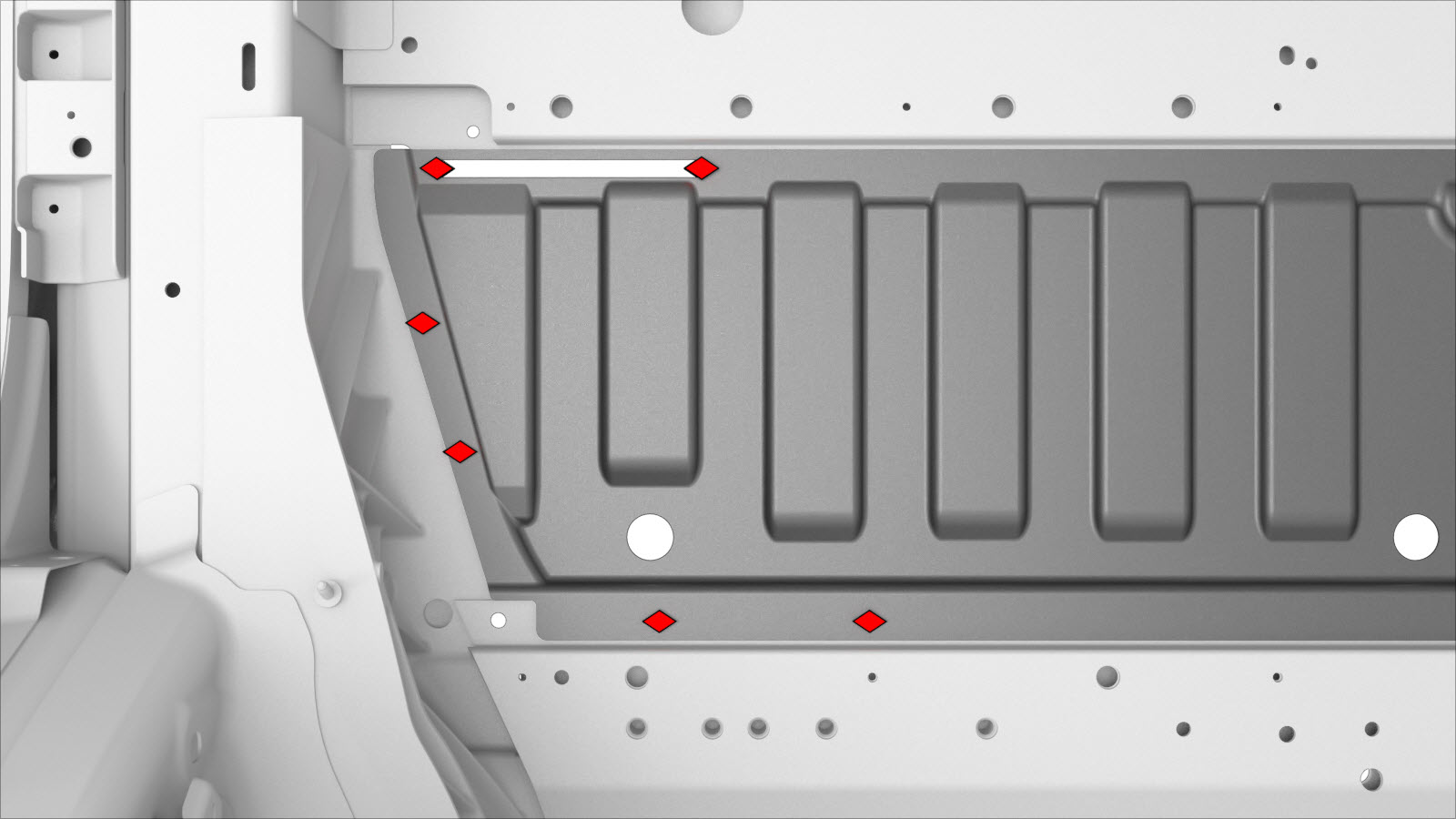

Retire una sección del componente original.
o SPR de fábrica
Línea de corte

Línea/punto de referencia
- A = 268 mm
- B = 180 mm
Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
o Remaches avellanados, 4,8 mm, cortos
o Remaches avellanados, 4,8 mm, largos

o Remaches, 4,8 mm
- C = 11 mm
- D = 22 mm
- E = 111 mm
- F = 19 mm
- G = 140 mm
- H = 12 mm
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Efectúe las operaciones posteriores a la reparación necesarias.
