Parte inferior de la aleta trasera

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	ASY - PNL REAR QTR OTR LWR (parte inferior de la aleta trasera)
29	Remache abombado estructural, 6,5 mm
1	Remache Flow Form S08
1	Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire el componente original.
o Soldaduras por puntos de fábrica
o Perfore a través de los puntos de soldadura de fábrica
Nota
Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

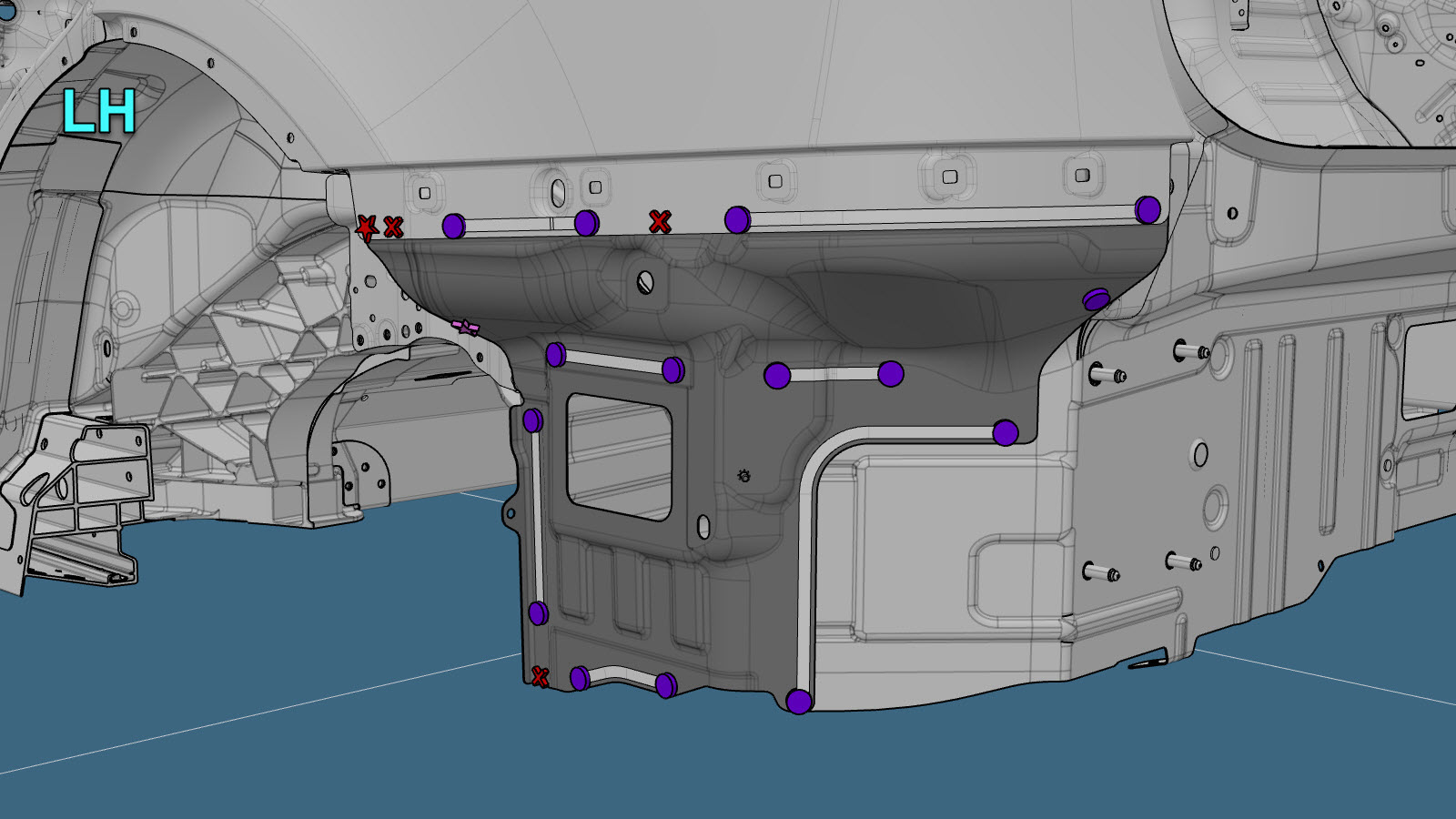

Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

o Remaches abombados estructurales, 6,5 mm

o Remaches Flow Form, S08

o Remaches Flow Form, S18
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Rellene con uretano el hueco entre el panel exterior de la aleta y el panel exterior inferior de la aleta (indicado en rojo).
Una vez se haya secado el uretano, utilice sellador de juntas para rellenar completamente la junta.
Efectúe las operaciones posteriores a la reparación necesarias.
