Cubierta superior

Código de corrección: 10101020002 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas
1 MDLX, CONJ, CUBIERTA SUPERIOR, SVC (Cubierta superior)
16 Remache estructural, 6,5 mm, corto
33 Remache Flow Form S18
4 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire el componente original.
    o Soldaduras por puntos de fábrica
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
    o Pernos, cabeza hexagonal
    Informational PurposesAn informational icon, calling your attention
    Nota
    No deseche los pernos.
  2. Recorte de 2 mm a 3 mm de cada lado de la nueva pieza de servicio de la cubierta superior como se indica a continuación para fabricar el nuevo componente.

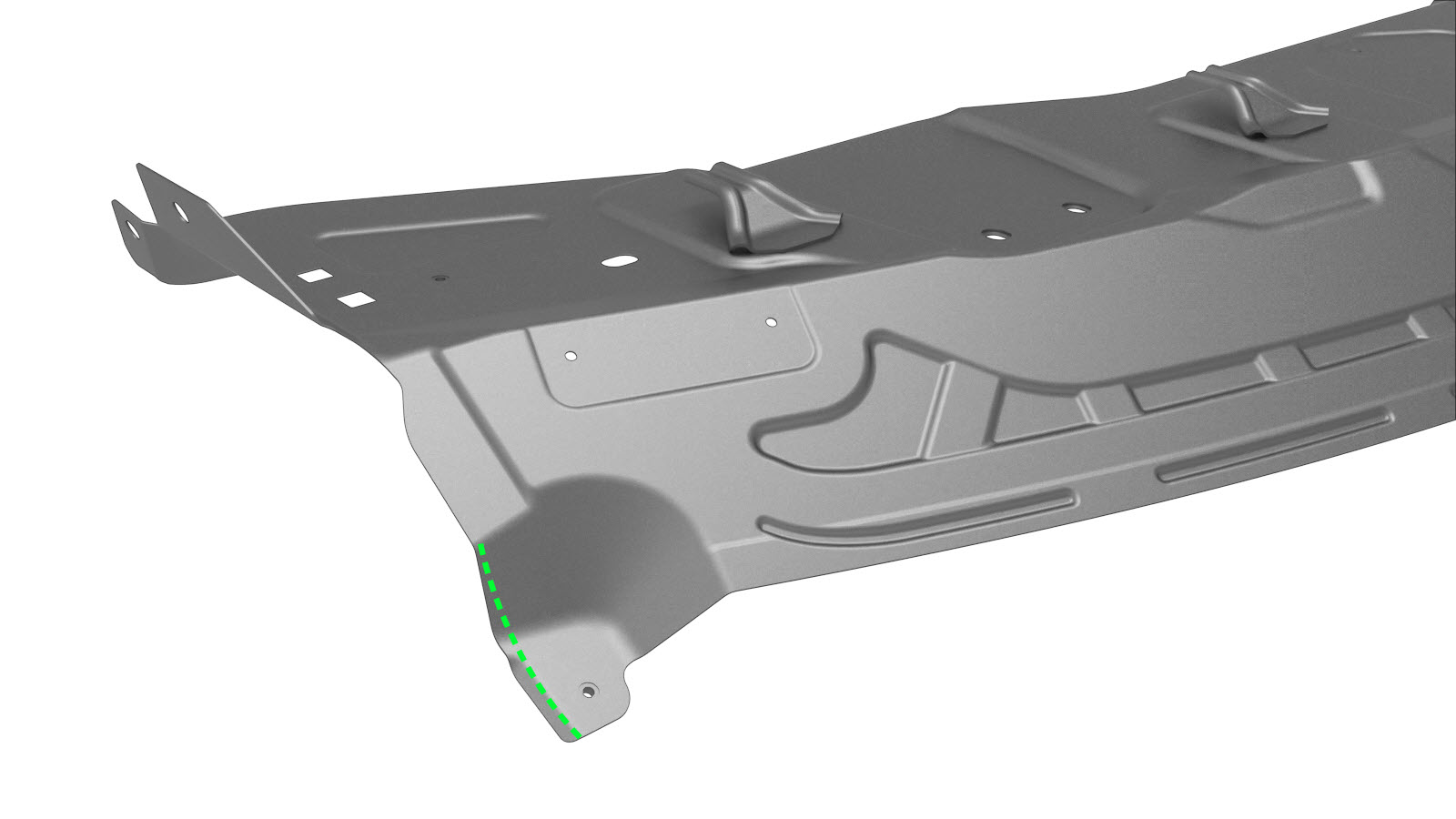

    Línea de corte

  3. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales, 6,5 mm, cortos

    o Remaches Flow Form, S18

    o Remaches Flow Form, S38

    o Pernos, cabeza hexagonal
    Informational PurposesAn informational icon, calling your attention
    Nota
    En las ubicaciones marcadas con un círculo rojo, instale temporalmente los pernos M8 que se quitaron durante el desmontaje del salpicadero. Estos pernos M8 fijan el nuevo componente hasta que el adhesivo estructural se cura y, a continuación, se retiran al instalar el salpicadero.
  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  5. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica:
    • Pernos M6: 10 Nm.
    • Pernos M8: 27 Nm.
  6. Efectúe las operaciones posteriores a la reparación necesarias.
