Refuerzo de la torre del amortiguador trasero

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	Refuerzo de la torre del amortiguador trasero (refuerzo de la torre del amortiguador trasero)
13	Remache estructural, 6,5 mm, mediano
5	Perno, cabeza hexagonal	Referencia de Tesla 1007580-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

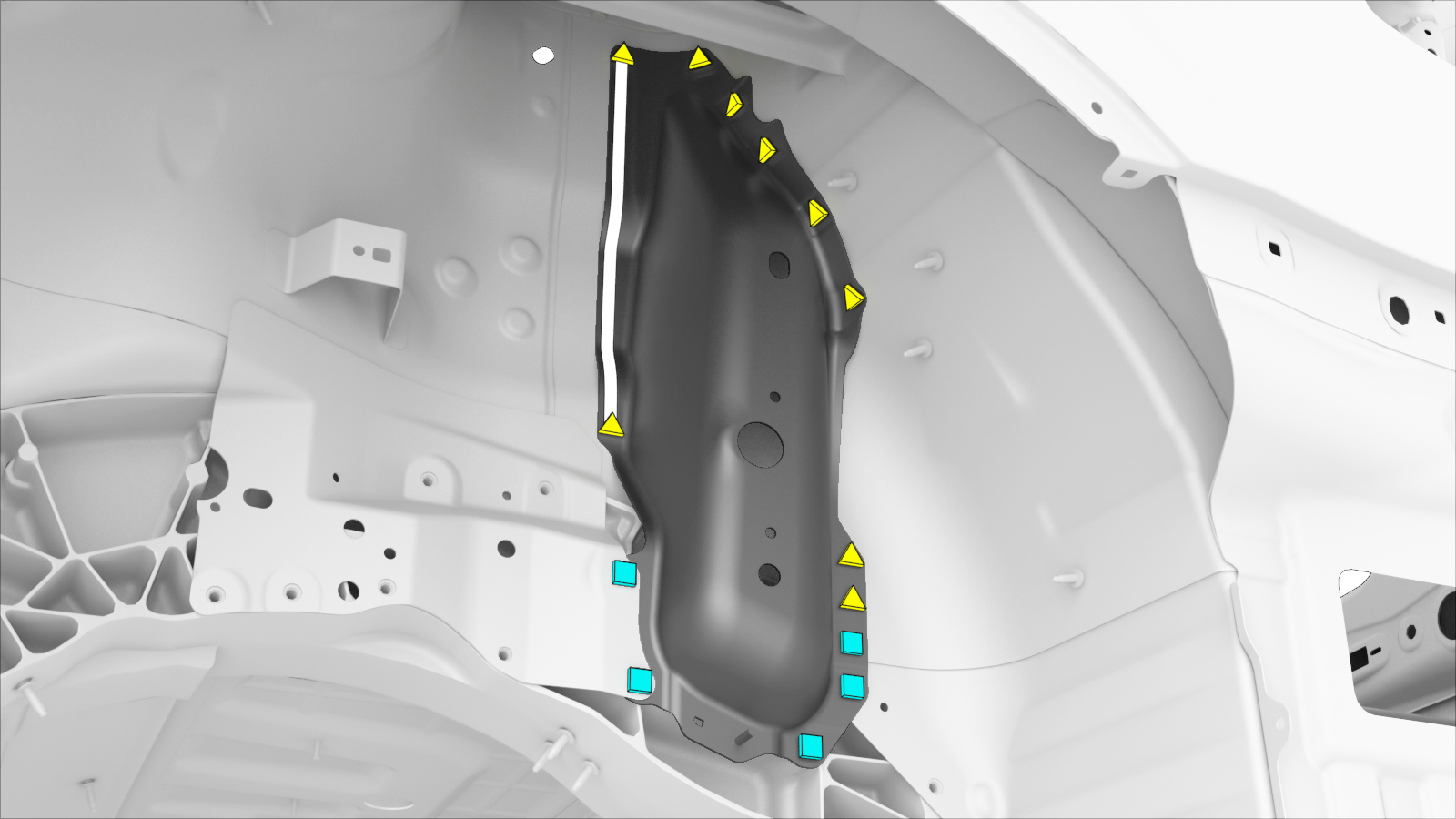

Retire el componente original.
o Soldaduras por puntos de fábrica
o Pernos, cabeza hexagonal
Preparación para la instalación.
o Remaches estructurales, 6,5 mm, medianos
- A = 13 mm.
- B = 11 mm.
- C = 8 mm.
- D = 7 mm.
o Pernos, cabeza hexagonal
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 30 Nm.
Efectúe las operaciones posteriores a la reparación necesarias.
