Conjunto completo del lateral de la carrocería

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY - BODY SIDE COMPLETE (lateral de la carrocería completa)
9 Remache avellanado, 4,8 mm, corto
10 Remache estructural, 6,5 mm, mediano
2 Remache Flow Form S28
10 Remache Flow Form S38
6 Remache Flow Form S48
4 Remache Flow Form S58
1 SPR, 5x4.5
13 SPR, 5x5
16 SPR, 5x6.5
7 SPR, 5x7
2 SPR, 5x8
9 Perno, cabeza hexagonal , M8-1.25x20 Referencia de Tesla 1007580-00-A.
6 Perno, cabeza hexagonal , M6-1.00x18 Referencia de Tesla 1006529-00-A.
2 Perno, cabeza hexagonal , M10x80 Referencia de Tesla 1053943-00-A.
1 Perno, cabeza Torx , M8x20 Referencia de Tesla 1014747-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Refuerzo del pilar B.

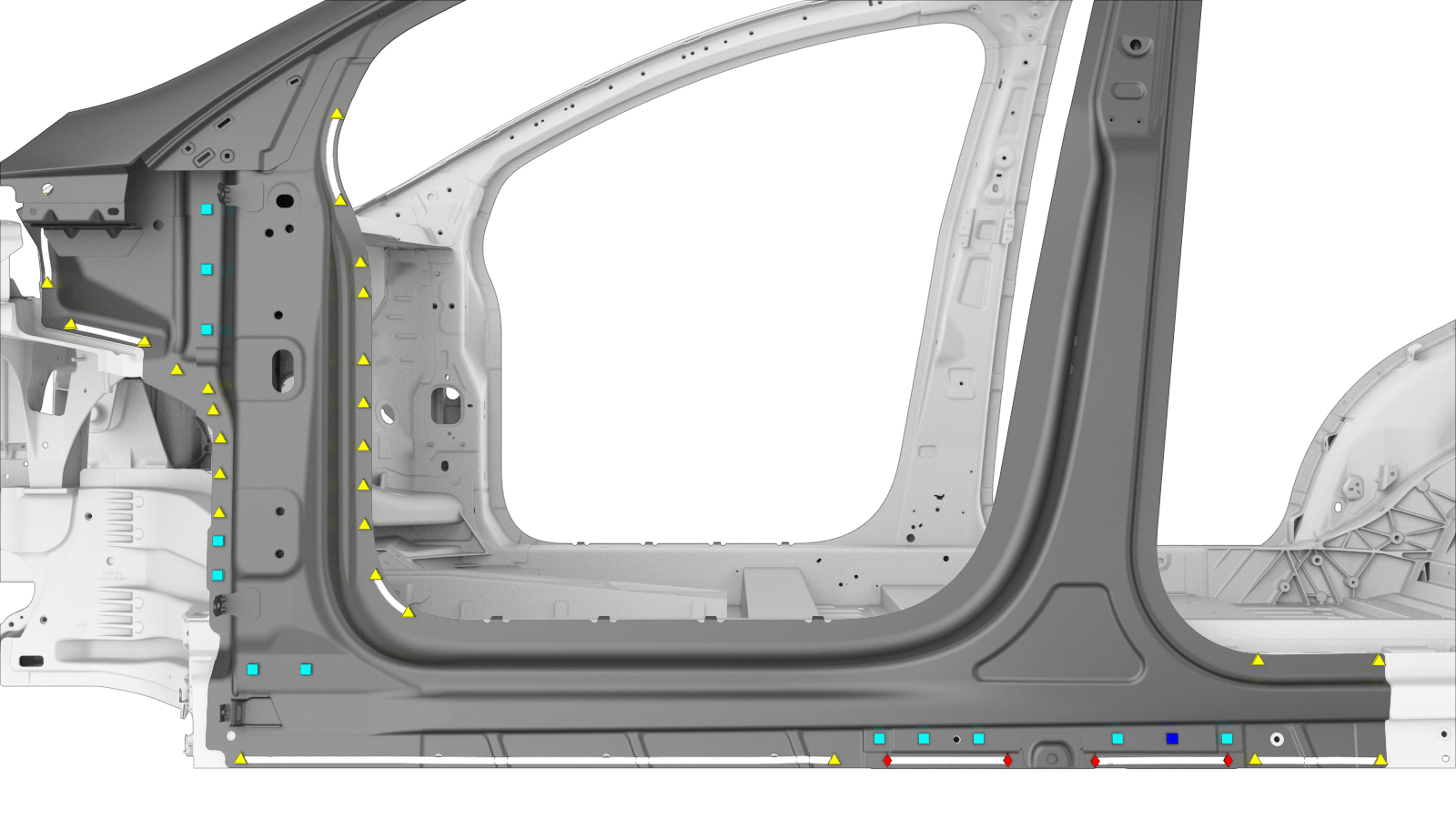

  2. Retire el componente original.
    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Perno, Torx

    o Pernos, cabeza hexagonal

  3. Preparación para la instalación.
    o Remaches avellanados, 4,8 mm, cortos
    • A = 70 mm.
    • B = 12 mm.
    • C = 90 mm.
    • D = 14 mm.
    • E = 51 mm.
    • F = 100 mm.

    o Remaches estructurales, 6,5 mm, medianos

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

    o Remaches Flow Form, S48

    o Remaches Flow Form, S58

    o SPRs, 5x4.5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.
    o SPRs, 5x5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Monte los remaches autoperforantes de 5x5 rodeados en rojo con la terraja para remaches autoperforantes de Tesla KA 075 2113. Monte los remaches autoperforantes de 5x5 que no estén rodeados en rojo con la terraja para remaches autoperforantes de Tesla SM 085 0125.
    o SPRs, 5x6.5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.
    o SPRs, 5x7
    Informational PurposesAn informational icon, calling your attention
    Nota
    Monte los remaches autoperforantes de 5x7 rodeados en rojo con la terraja para remaches autoperforantes de Tesla KA 075 2113. Monte los remaches autoperforantes de 5x7 que no estén rodeados en rojo con la terraja para remaches autoperforantes de Tesla SM 085 0125.

    o SPRs, 5x8

    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necesita el siguiente troquel SPR de Tesla para instalar este SPR: SM 085 0125.

    o Pernos, cabeza hexagonal

    o Perno, Torx

  4. Aplique espuma estructural a la zona del pilar B superior en el nuevo conjunto completo del lateral de la carrocería y al vehículo, concretamente en las áreas indicadas en amarillo.
  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica:
    • Pernos de cabeza hexagonal M8-1,25x20 que fijan la escuadra del pilar B al cabezal superior, referencia de Tesla 1007580-00-A: 25 Nm.
    • Pernos de cabeza hexagonal M8-1,25x20 que fijan el exterior del lateral de la carrocería al refuerzo de la bisagra, referencia de Tesla 1007580-00-A: 50 Nm.
    • Pernos de cabeza hexagonal M6-1.00x18, referencia de Tesla 1006529-00-A: 10 Nm.
    • Pernos de cabeza hexagonal M10x80, referencia de Tesla 1053943-00-A: 25 Nm.
    • Pernos de cabeza Torx M8x20, referencia de Tesla 1014747-00-B: 25 Nm.
  7. Instalar Refuerzo del pilar B.
  8. Efectúe las operaciones posteriores a la reparación necesarias.
