Conjunto completo de la aleta

Lista de piezas

Cantidad Descripción Imagen / Notas

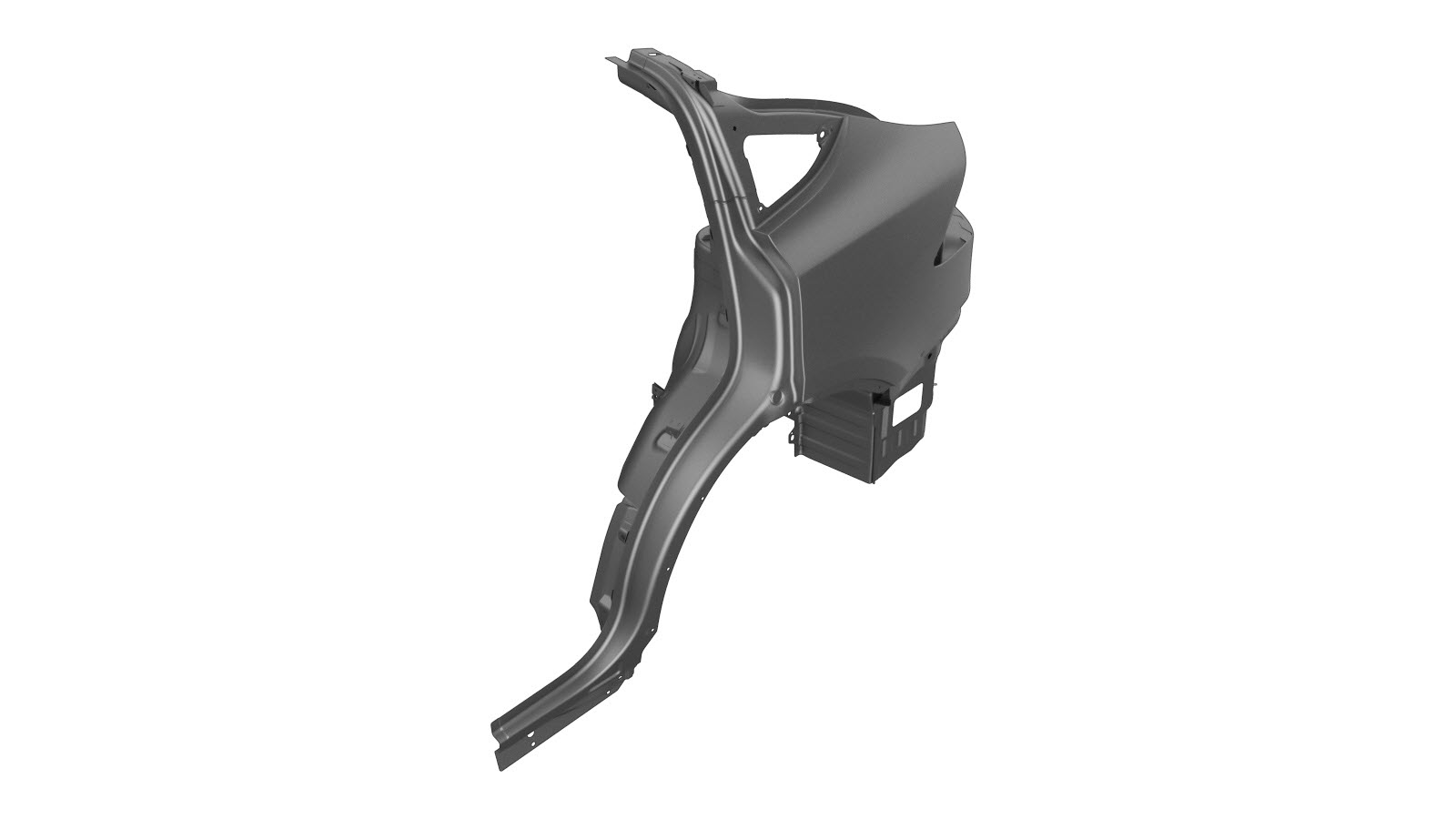

1 MX ASY-RR QTR COMP (Conjunto completo de la aleta)
1 ASY - RR PARCEL SHELF BRKT (soporte de bandeja del maletero: parte izquierda)
Informational PurposesAn informational icon, calling your attention
Nota
Solo necesario para vehículos fabricados hasta el 17 de octubre de 2016.
1 ASY - RR PARCEL SHELF BRKT RH (soporte de bandeja del maletero: parte derecha)
Informational PurposesAn informational icon, calling your attention
Nota
Solo necesario para vehículos fabricados hasta el 17 de octubre de 2016.
2 Remache estructural de alta resistencia, 6,5 mm
27 (componente izquierdo) o 26 (componente derecho) Remache abombado estructural, 6,5 mm
1 Remache avellanado, 4,8 mm, largo
2 Remache avellanado, 4,8 mm, corto
8 Remache Flow Form S18
3 Remache Flow Form S28
6 Remache Flow Form S38
4 Perno, cabeza hexagonal , M8-1.25X27 Referencia de Tesla 1621820-00-A.
7 Perno, cabeza hexagonal , PF, M8X16, STL[98] ZNNI BLK Referencia de Tesla 1008833-01-A.
7 Tuerca , HF M8X1.25 10-ZNAL-W Referencia de Tesla 2007088.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retirar Refuerzo del exterior del nodo trasero.
  2. Retire el componente original.
    o Soldaduras por puntos de fábrica
    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Pernos, cabeza hexagonal

  3. Solo para vehículos fabricados hasta el 17 de octubre de 2016: Instale (retroadaptación) Soporte de bandeja del maletero (parte izquierda) y Soporte de bandeja del maletero (parte derecha).
    Informational PurposesAn informational icon, calling your attention
    Nota

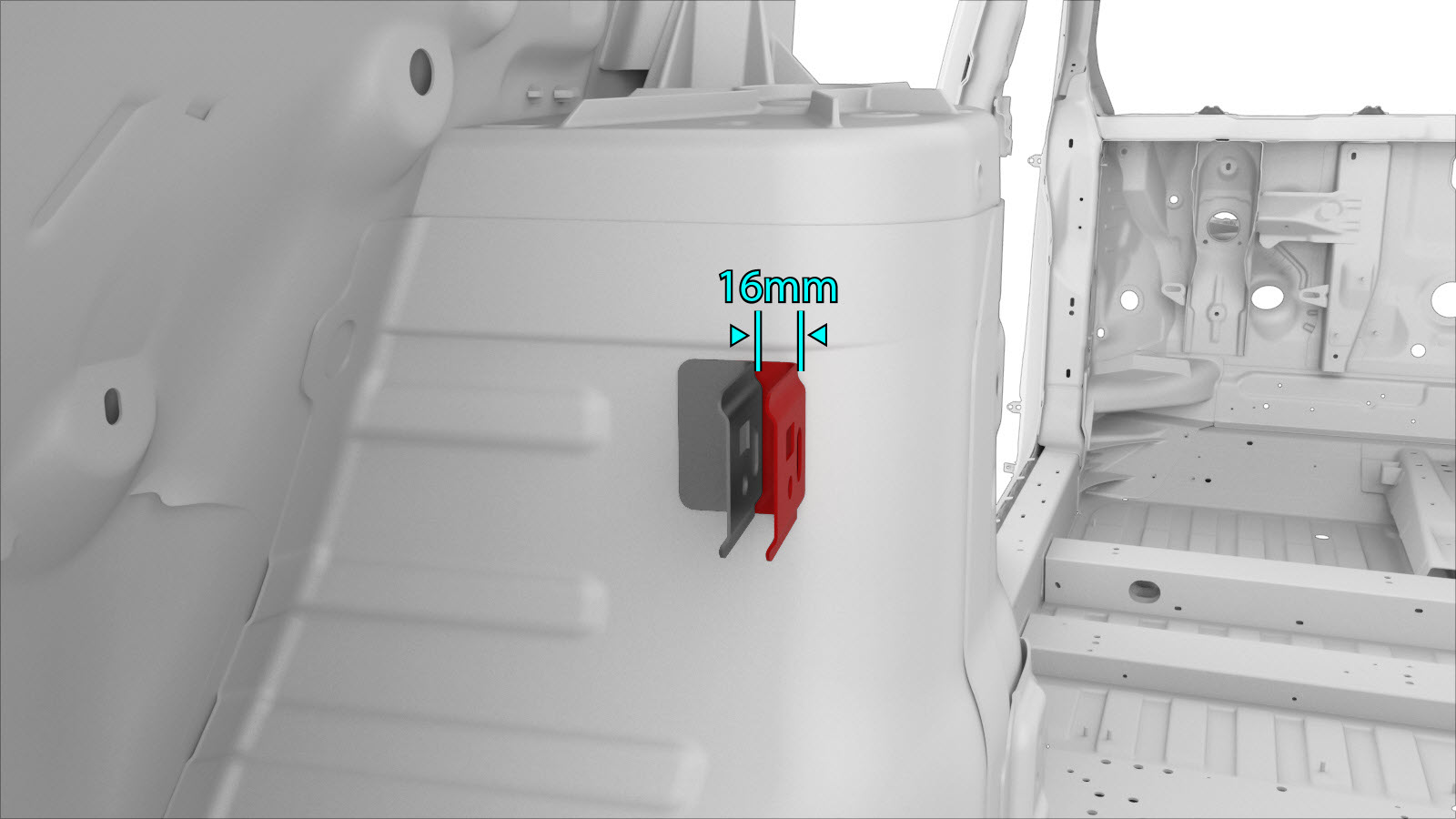

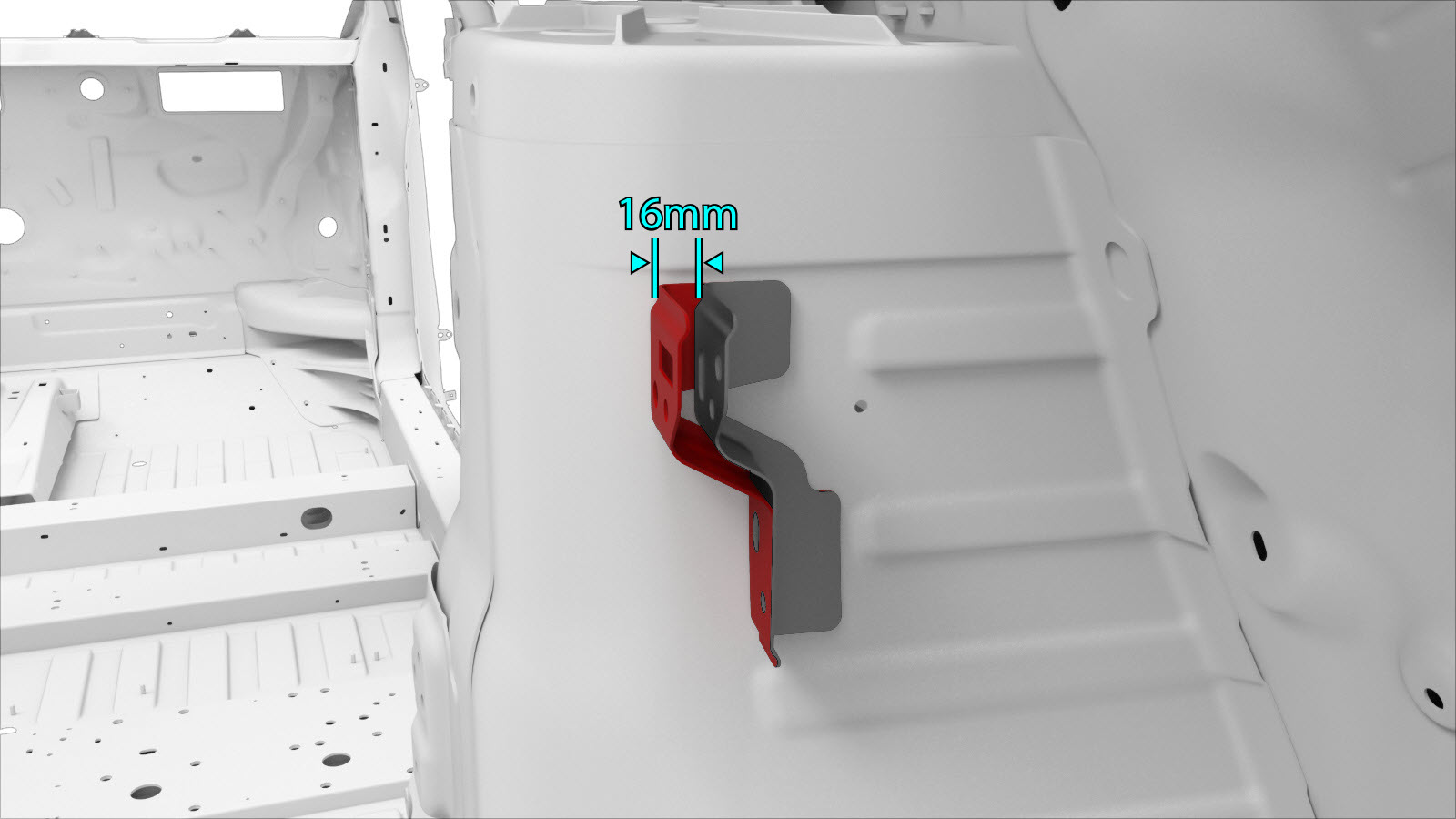

    Instale los soportes de la bandeja del maletero de repuesto de 16 mm hacia el interior con respecto a la ubicación original de los componentes.

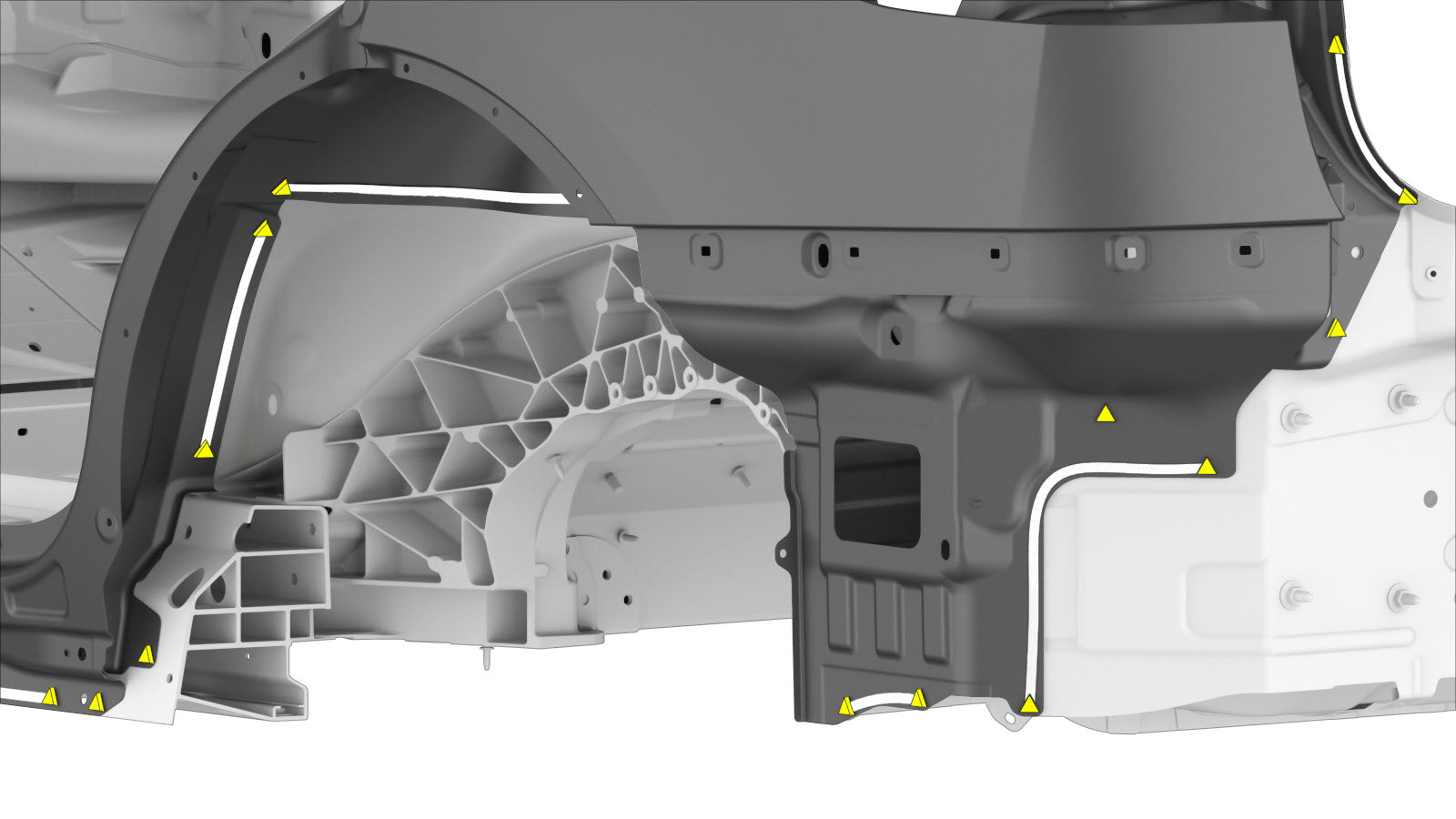

  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

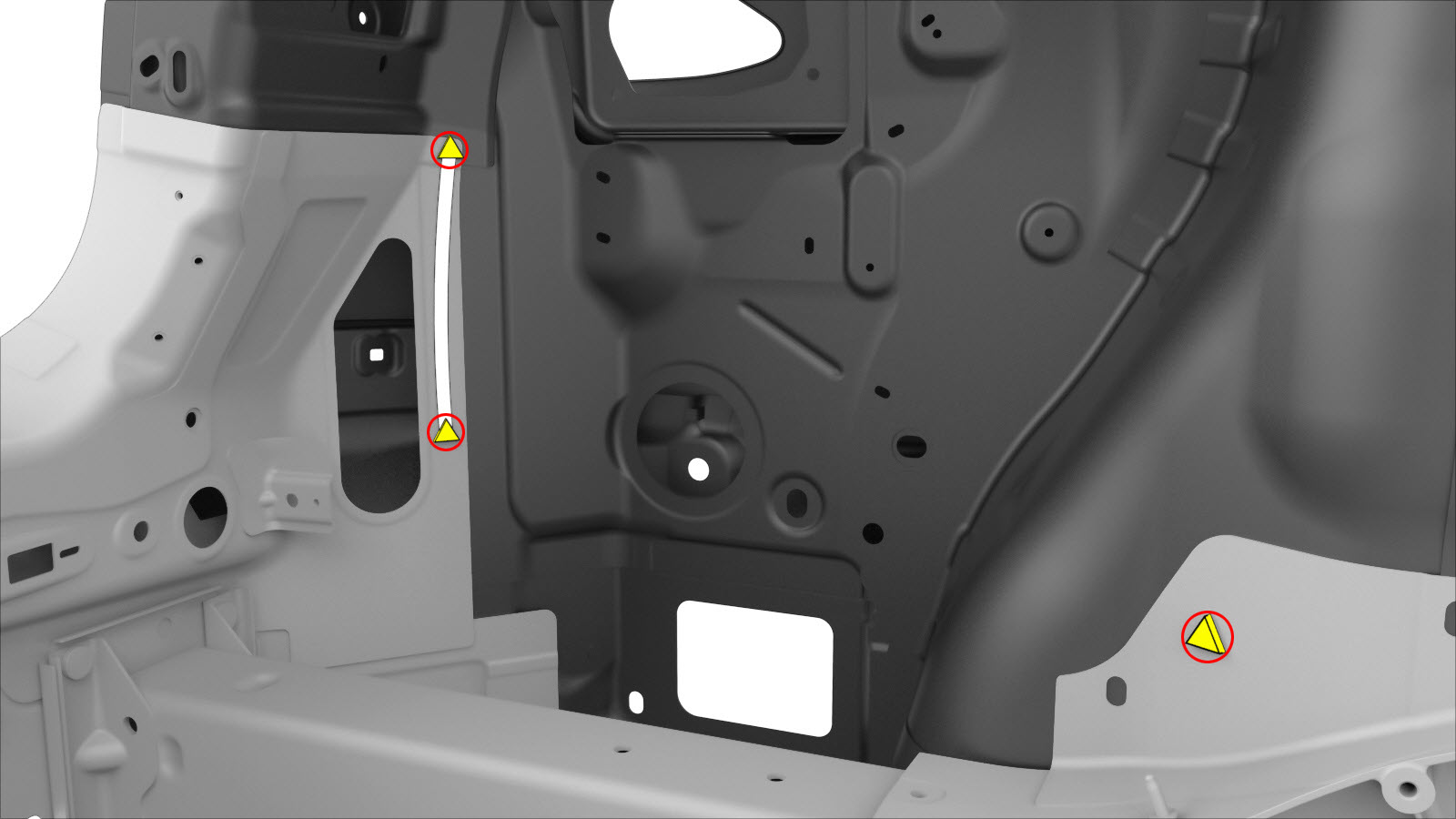

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

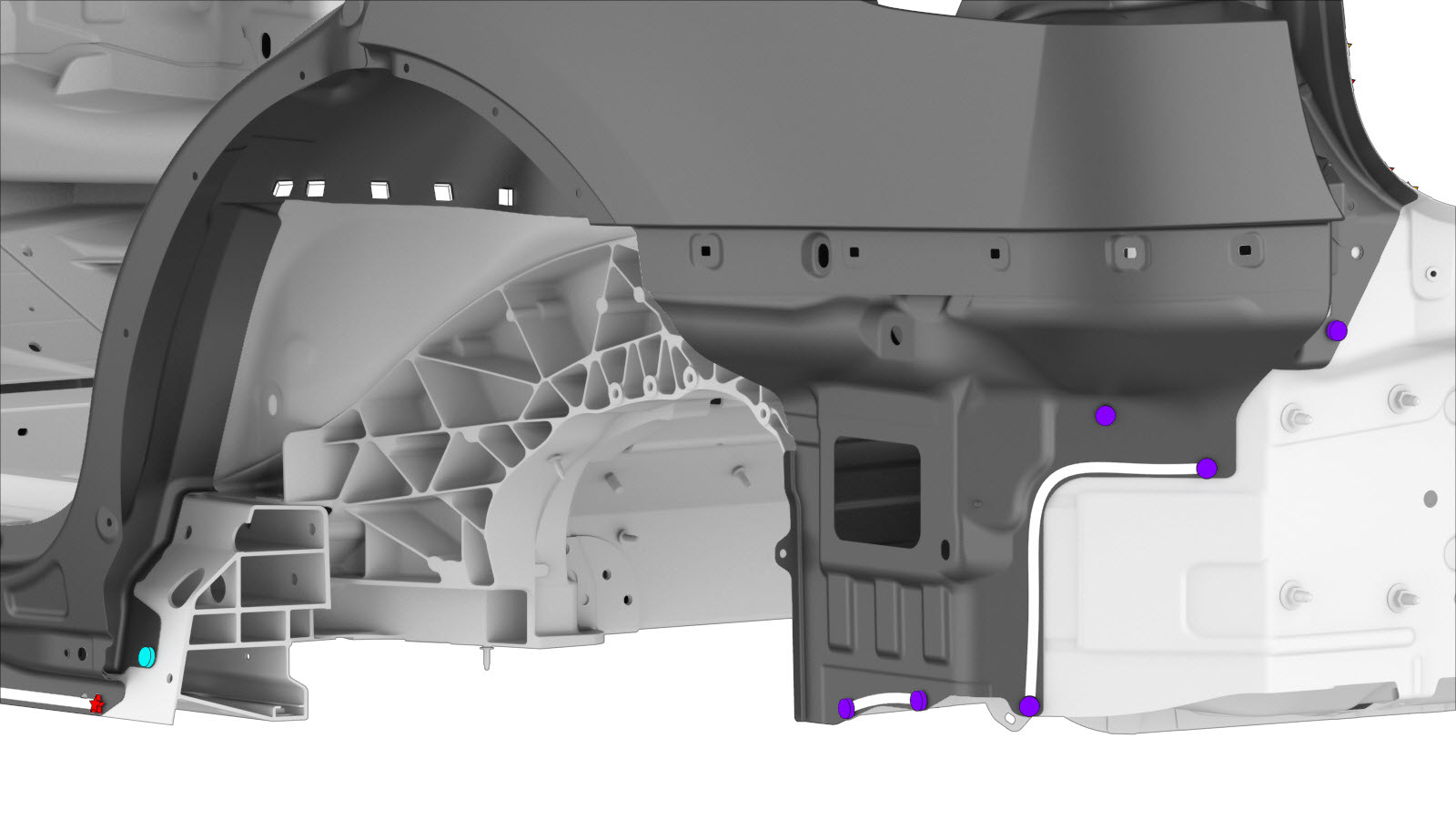

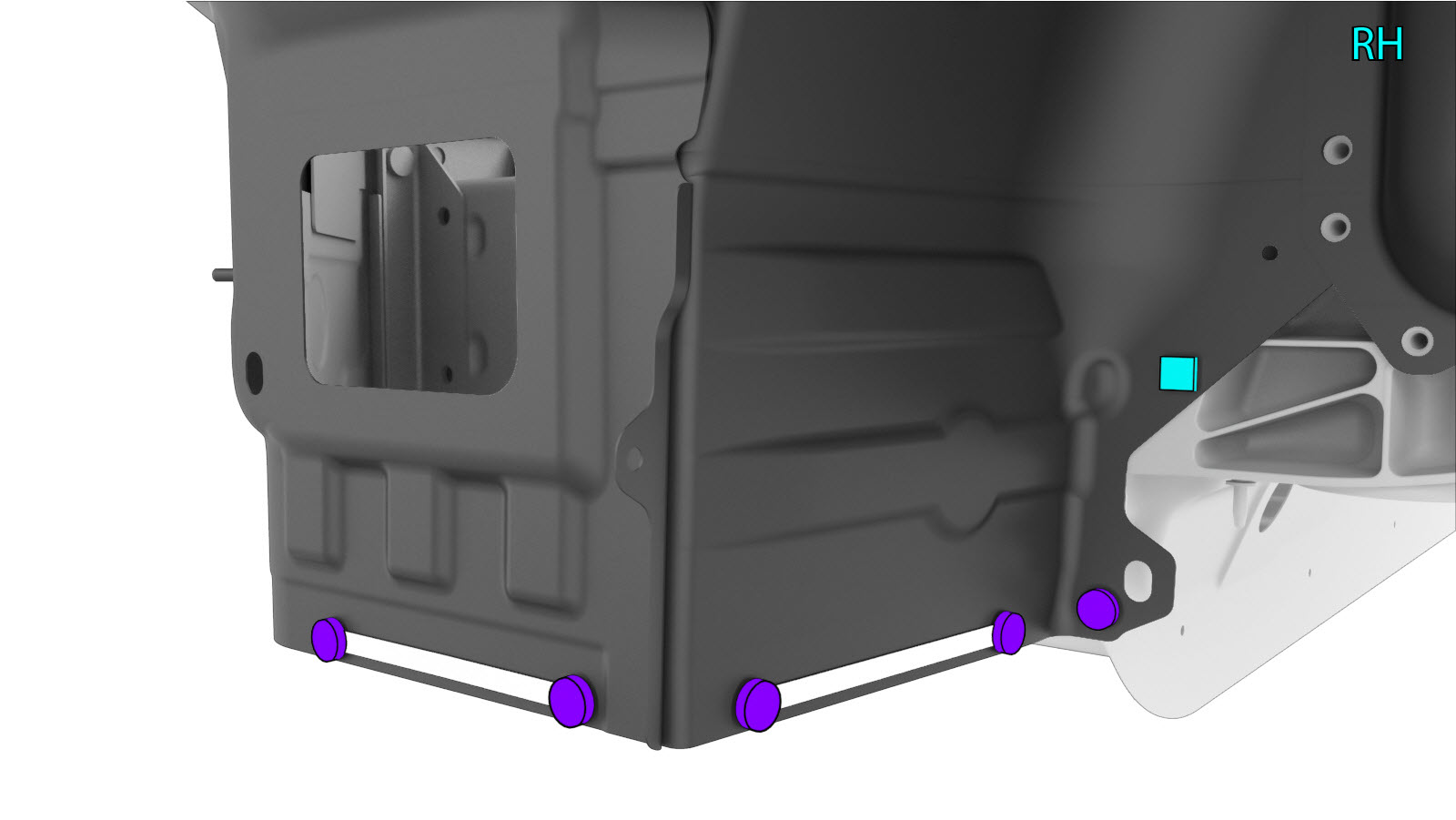

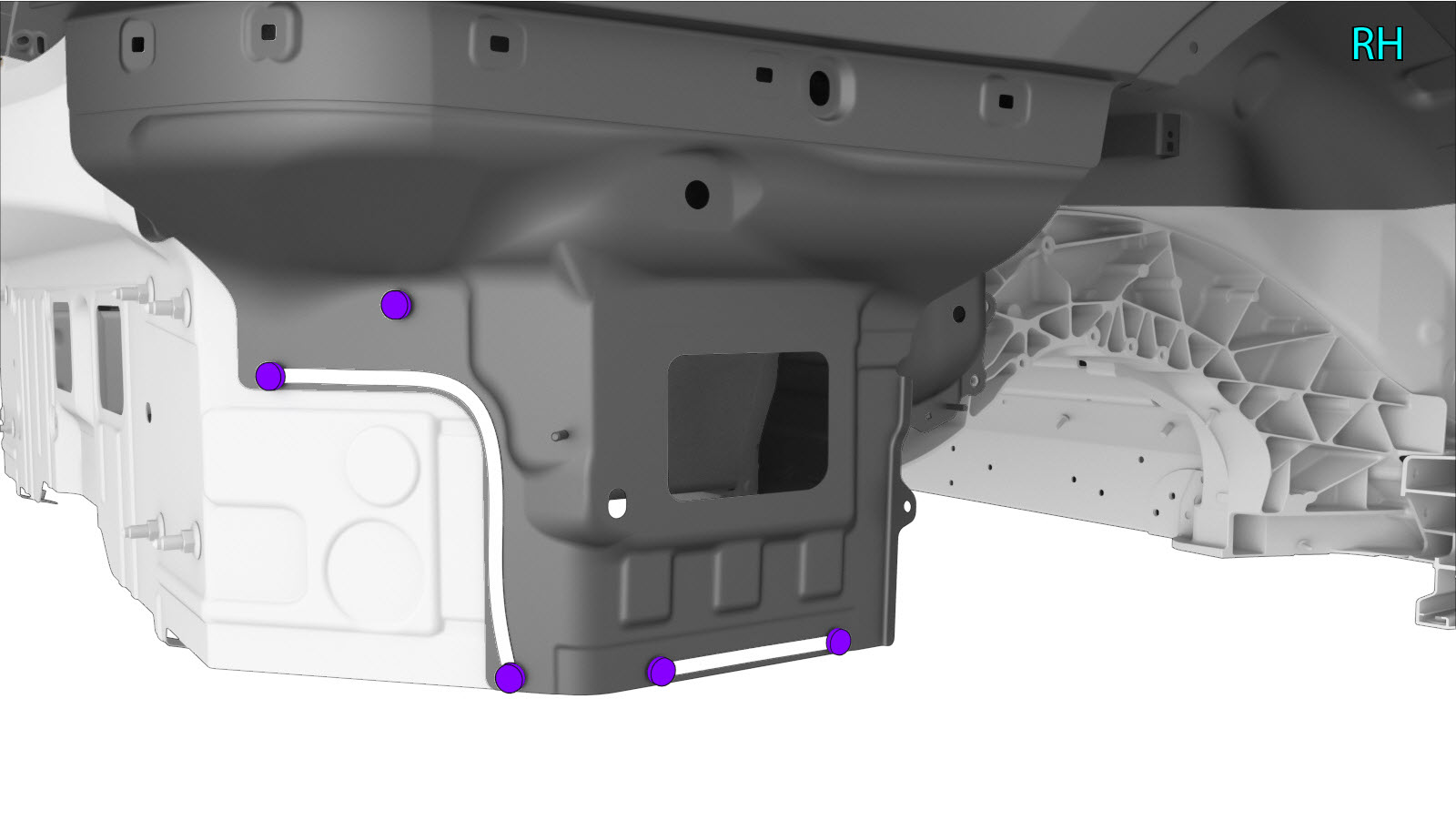

    o Remaches estructurales de alta resistencia, 6,5 mm

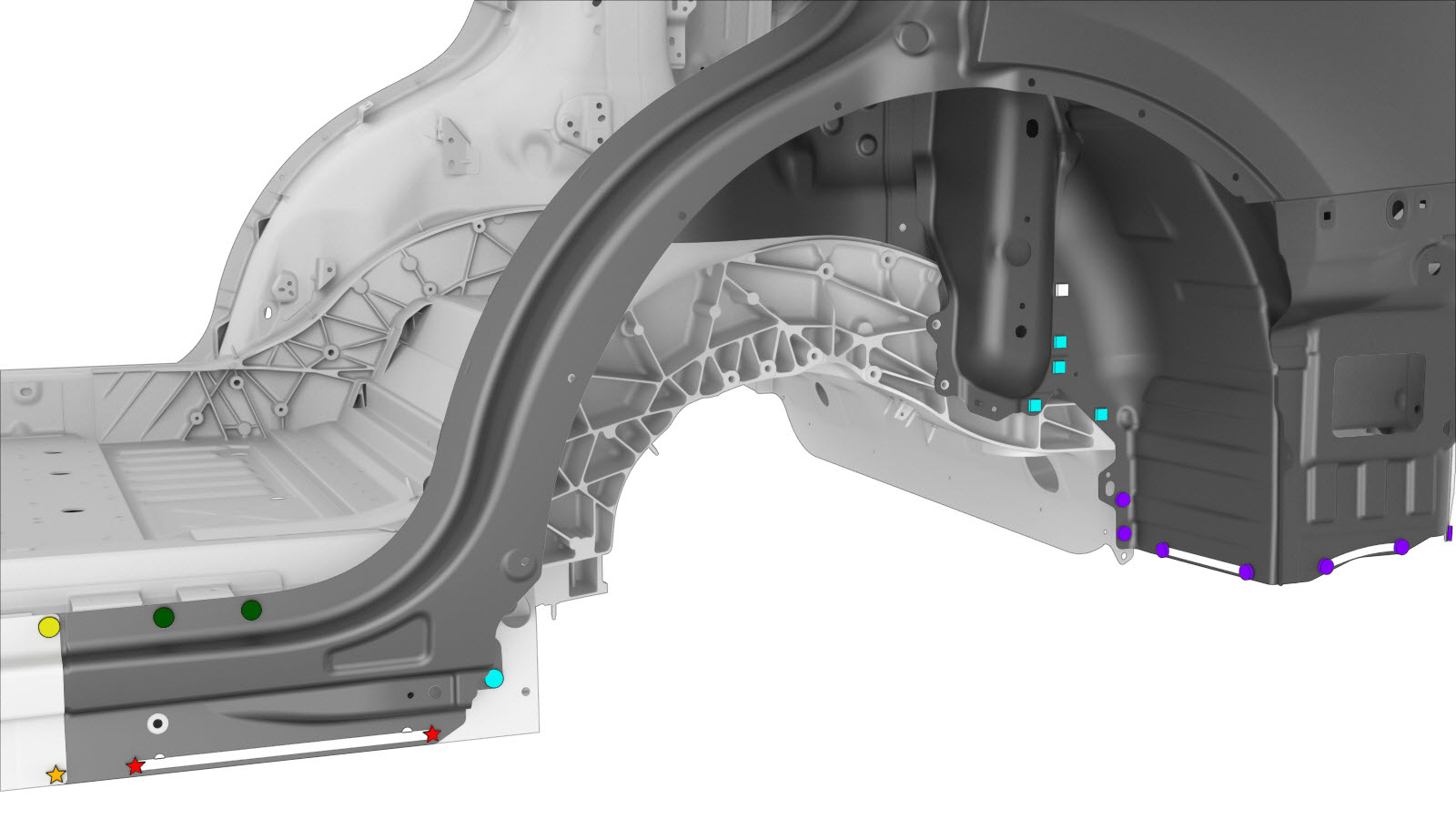

    o Remaches abombados estructurales, 6,5 mm

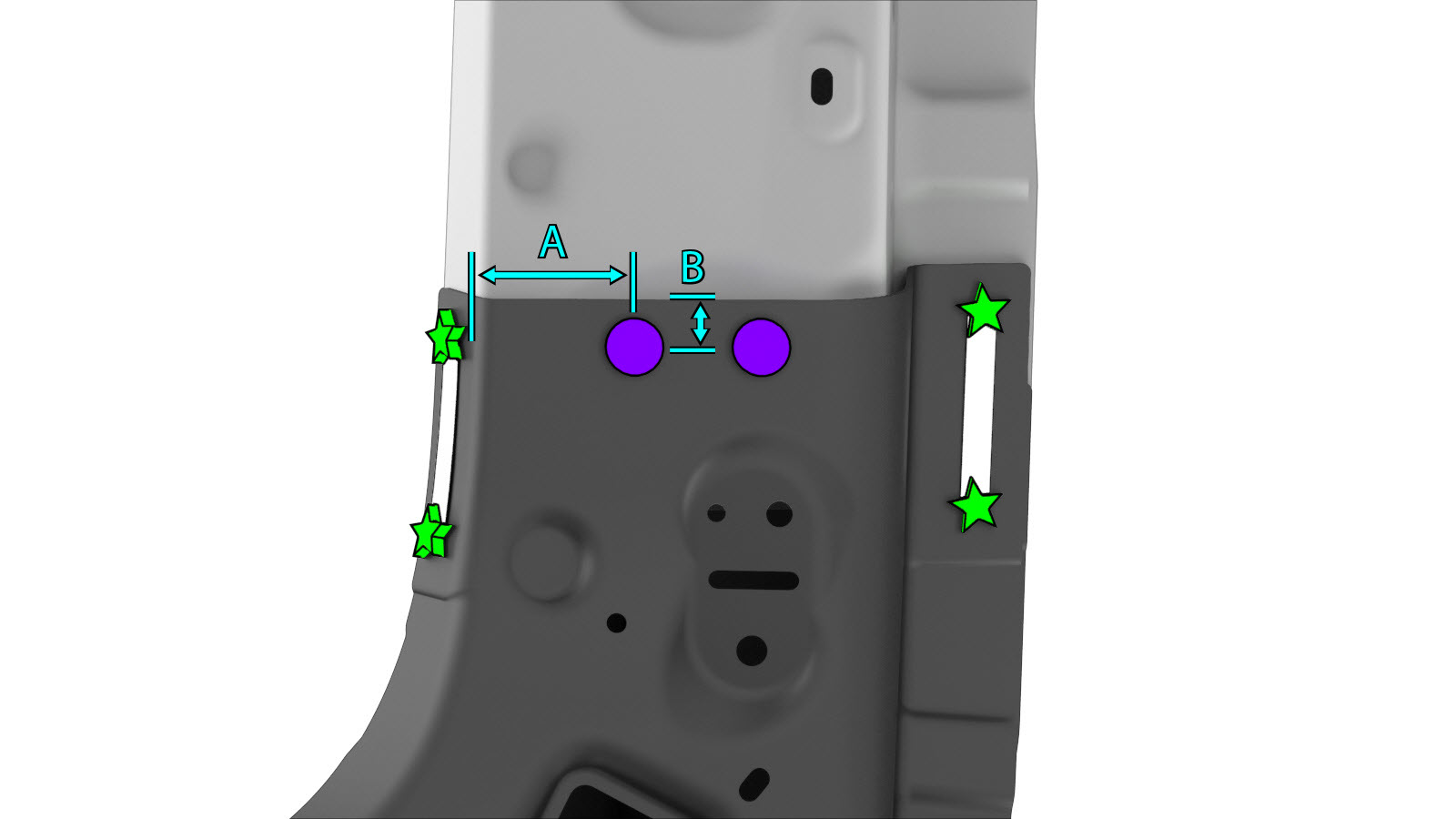

    • A = 51 mm.
    • B = 15 mm.

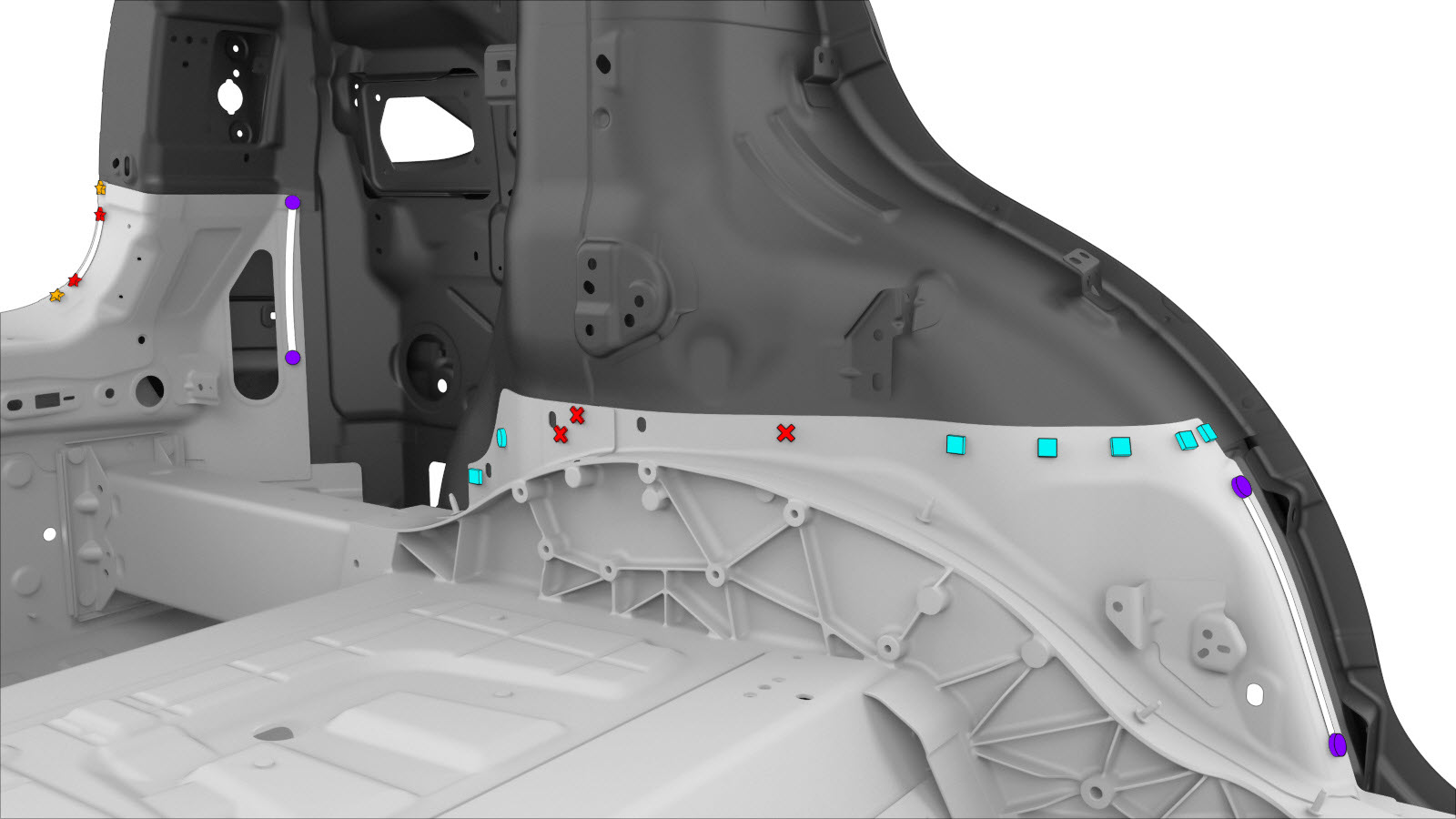

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

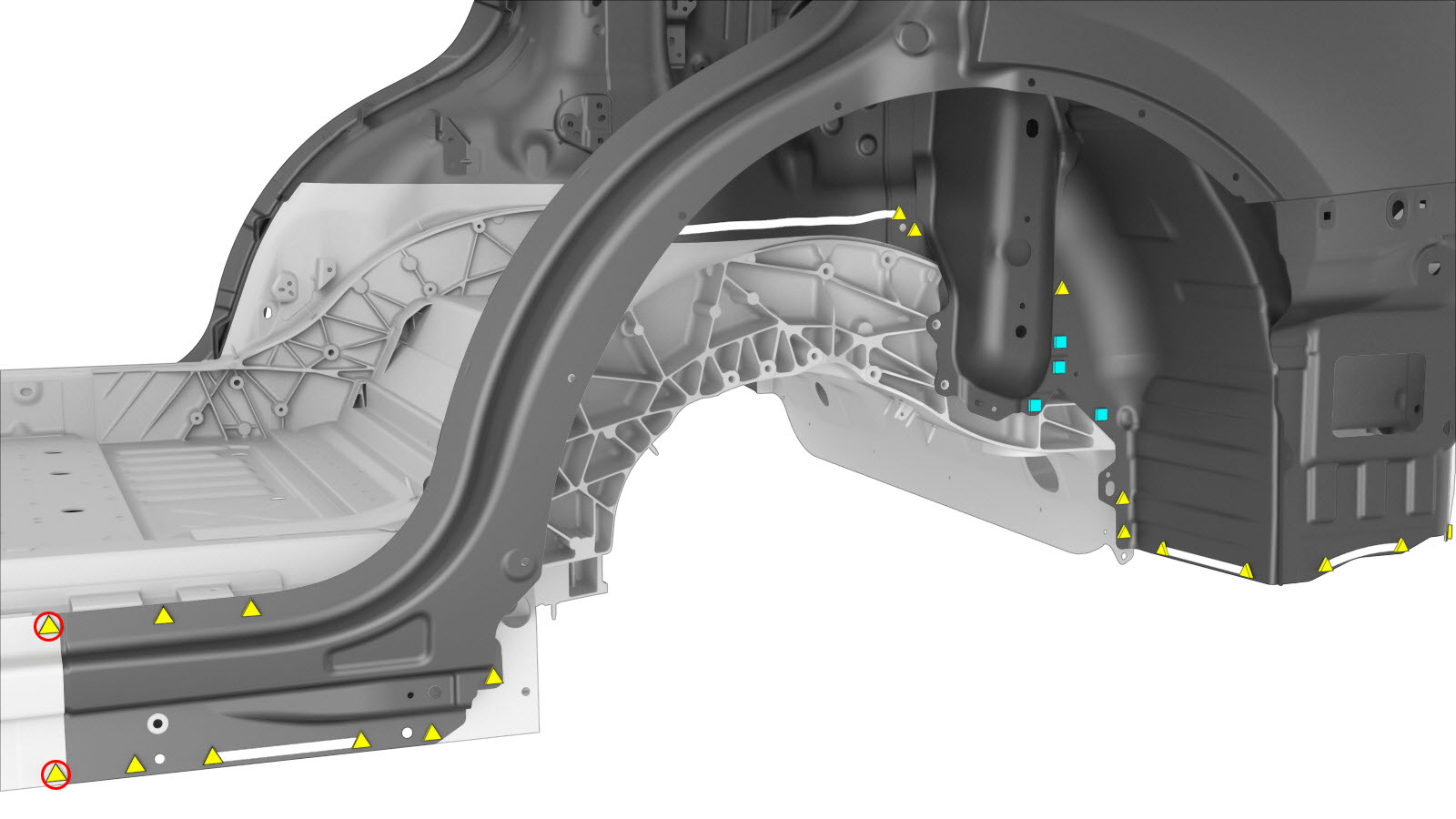

    o Pernos, cabeza hexagonal

    Tuerca

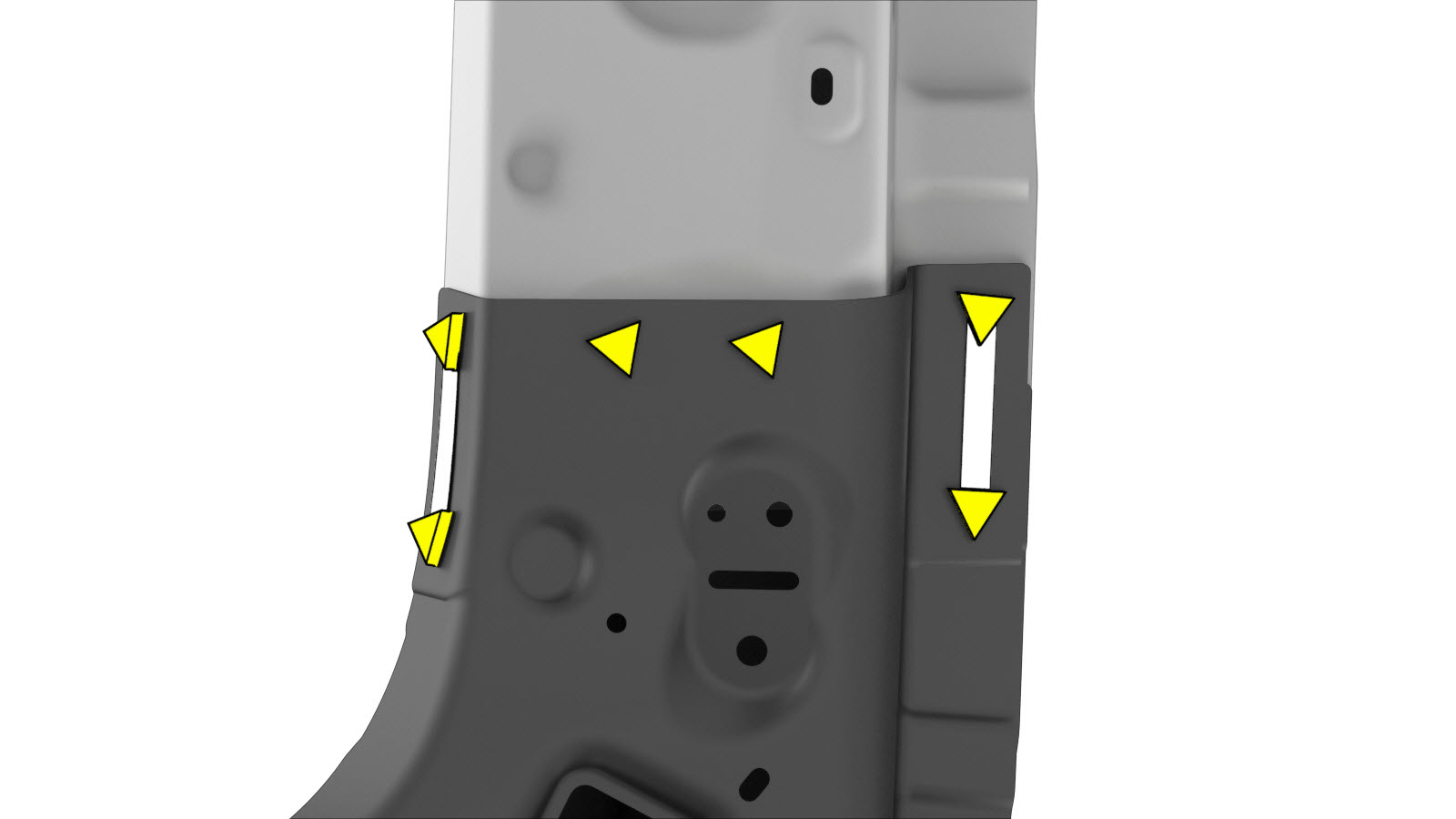

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.

    Apriete las tuercas y los pernos a 25 Nm.

  7. Instale Refuerzo del exterior del nodo trasero.
  8. Instale la fijación como se indica.

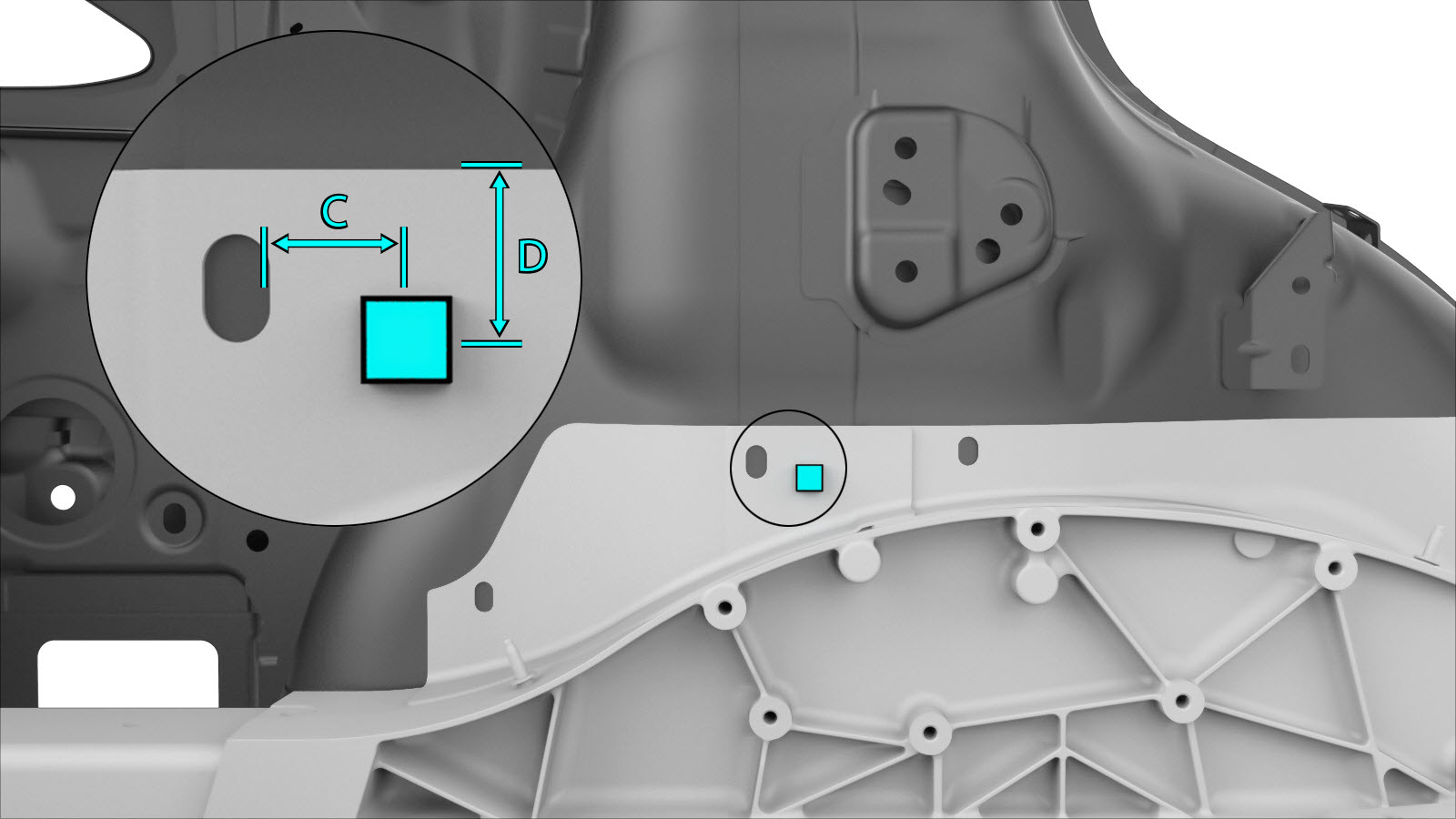

    o Pernos, cabeza hexagonal
    • C = 20 mm.
    • D = 25 mm.

    Tuerca (no se muestra)

    Apriete esta tuerca y el perno a 25 Nm.

  9. Rellene con uretano el hueco entre el panel exterior de la aleta y el panel exterior inferior de la aleta (indicado en rojo).
  10. Una vez se haya secado el uretano, utilice sellador de juntas para rellenar completamente la junta.
  11. Efectúe las operaciones posteriores a la reparación necesarias.
