Directrices para la reparación de torres de amortiguación

Explica cómo determinar si la torre de amortiguación puede repararse o si es necesario reemplazarla.

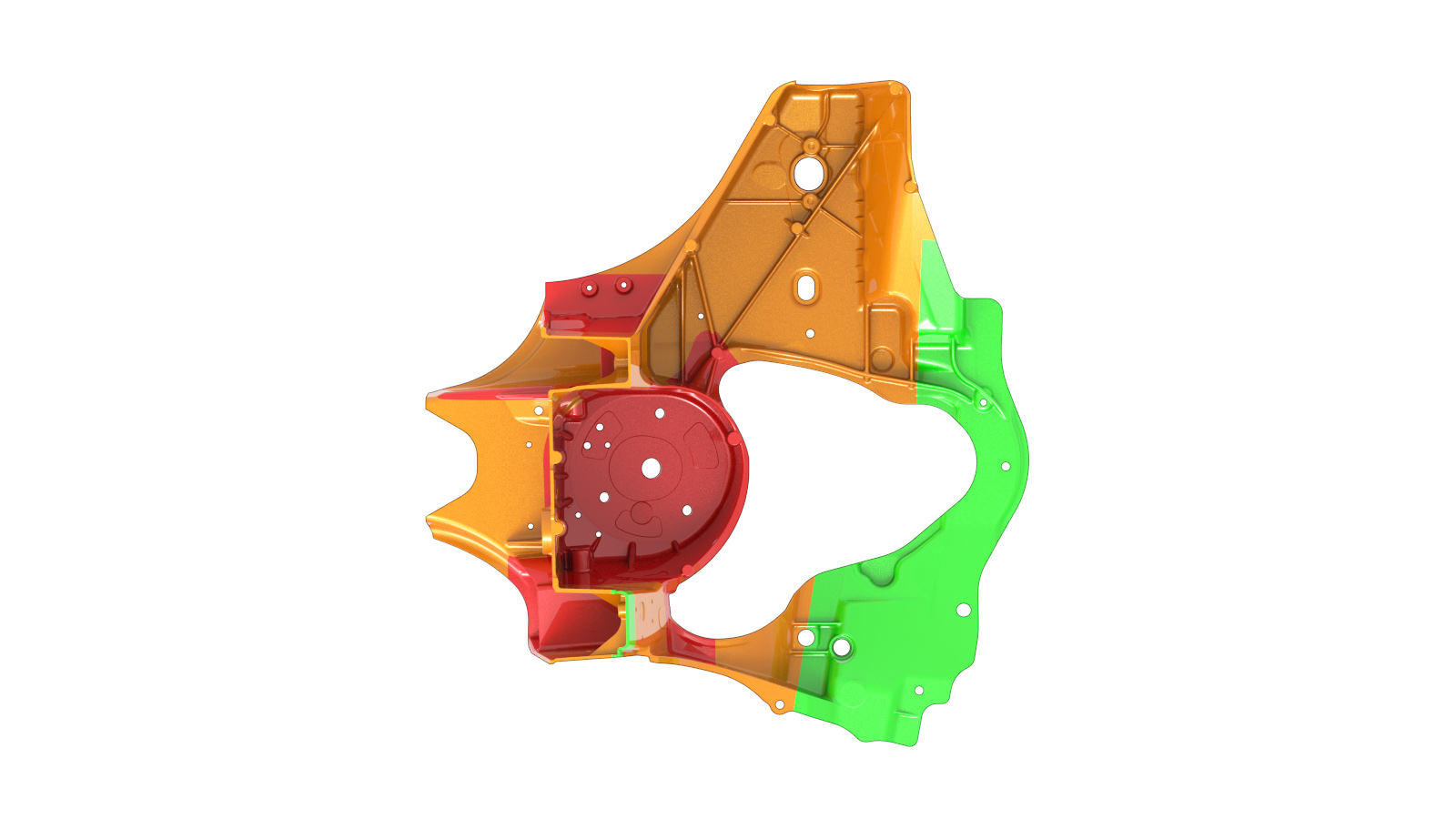

En las imágenes que aparecen a continuación se muestra la torre de amortiguación desde diferentes ángulos y contienen zonas resaltadas. Compare el área dañada de la torre de amortiguación del vehículo con las siguientes imágenes y, a continuación, utilice los criterios de reparación correspondientes al color de la zona resaltada para localizar los criterios que se deben utilizar a fin de determinar si el área dañada del componente se puede reparar.

Ver Componente izquierdo Componente derecho
Superior
Inferior
Parte interior
Informational PurposesAn informational icon, calling your attention
Nota
En la zona de soporte del motor (indicado en cian), el soporte del motor no se considera una placa de refuerzo. Si se reparan los daños en esta zona, se debe montar cualquier placa de refuerzo en el lado exterior de la torre del amortiguador. Póngase en contacto con el equipo de reparación de daños por colisión de Tesla para obtener ayuda.
Exterior
Exterior (según ISO)

Según los colores utilizados en las imágenes anteriores, las reparaciones permitidas son las siguientes:

Tabla 1. Reparaciones permitidas
Color de la zona Reparaciones permitidas

Zonas verdes:

  • Se permiten daños en la soldadura de hasta 50 mm.
  • Para daños de más de 50 mm de largo, póngase en contacto con el equipo de reparación de daños por colisión de Tesla para obtener ayuda.
  • Las secciones de malla dobladas se pueden enderezar con métodos en frío.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No utilice métodos en caliente para enderezar las secciones de malla.

Zonas naranjas:

Zonas rojas:

Ninguna; si el componente está dañado en estas zonas, póngase en contacto con el servicio de reparación de daños por colisión de Tesla para obtener ayuda.

Instalación de una placa de refuerzo

Las placas de refuerzo se pueden instalar solo si así lo indica el equipo de asistencia de reparación de carrocerías de Tesla, o según se especifica en las tablas de reparaciones permitidas (arriba). Las placas de refuerzo se instalan de la siguiente manera:
Informational PurposesAn informational icon, calling your attention
Nota
Las placas de refuerzo no se instalan mediante soldadura, sino exclusivamente con adhesivo estructural.
  1. Enderece el área donde se instalará la placa de refuerzo mediante métodos en frío.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No utilice métodos en caliente para enderezar las secciones de malla.
  2. Corte una sección de la placa de refuerzo de la longitud necesaria.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las placas de refuerzo se colocan a ambos lados de la malla agrietada o enderezada. Asegúrese de que cada placa de refuerzo cubra el área máxima alrededor de la zona de reparación.
  3. Recorte y readapte la placa de refuerzo según sea necesario para que se ajuste perfectamente a la zona que se va a reforzar y deje margen para cualquier panel contiguo.
  4. Elimine cualquier contaminante de las superficies en contacto en la zona de reparación y la placa de refuerzo limpiándolas con alcohol isopropílico (IPA) antes de aplicar el adhesivo estructural.
  5. Aplique adhesivo estructural.
  6. Sitúe los discos de refuerzo en su posición y fíjelos en su lugar con mordazas.
  7. Limpie el exceso de adhesivo estructural.
