Conjunto del panel trasero

Código de corrección: 10101819502 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

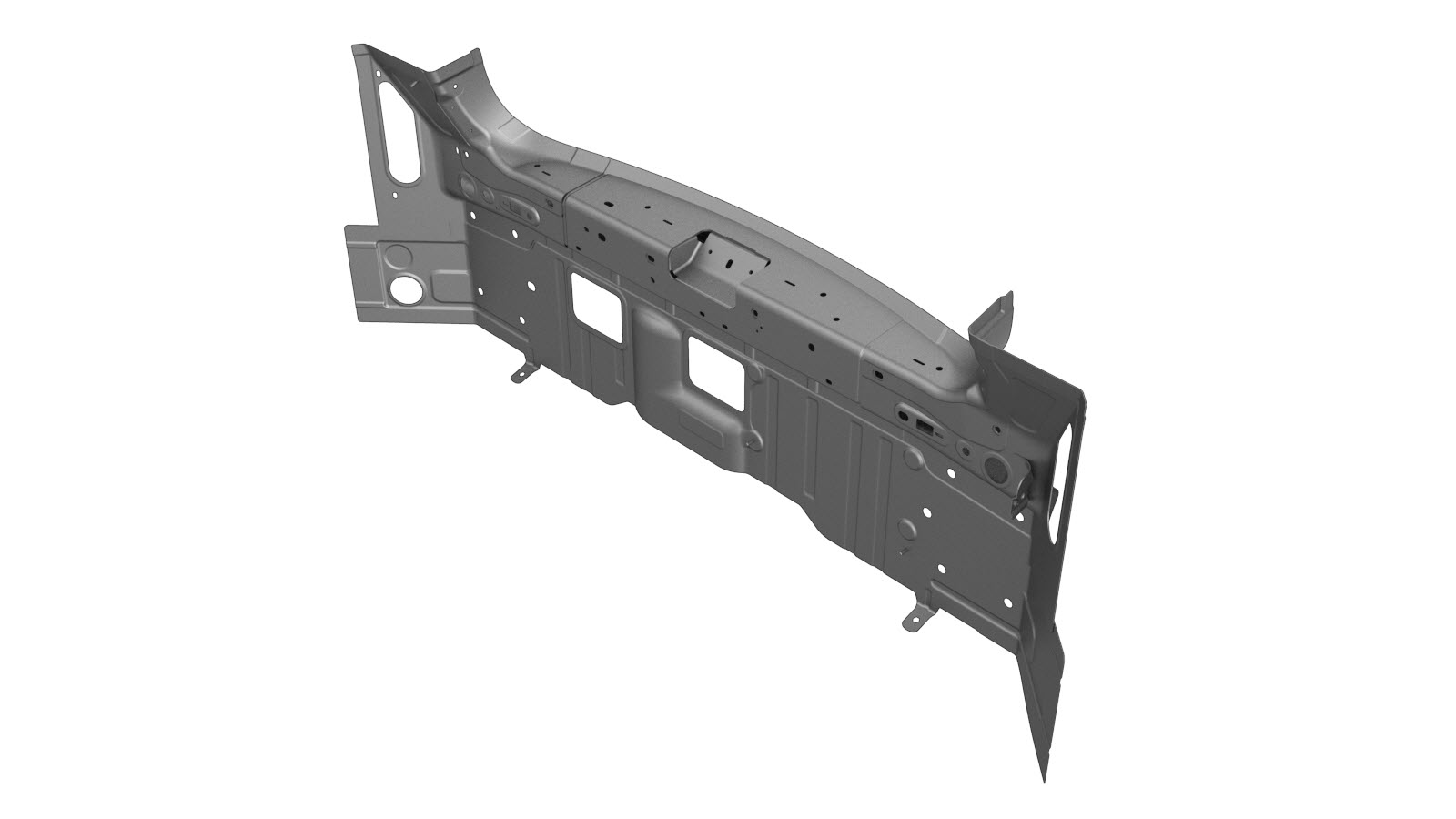

1 REAR BODY PANEL ASSEMBLY (Conjunto del panel trasero)
41 Remache abombado estructural, 6,5 mm
2 Remache Flow Form S18
2 Remache Flow Form S28
2 Remache Flow Form S38
8 Perno, cabeza hexagonal M10x1.5x30. Referencia de Tesla 1044009-00-A.
8 Tuerca M10x1.5. Referencia de Tesla 1047337-00-A.
8 Arandela Referencia de Tesla 1079620-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

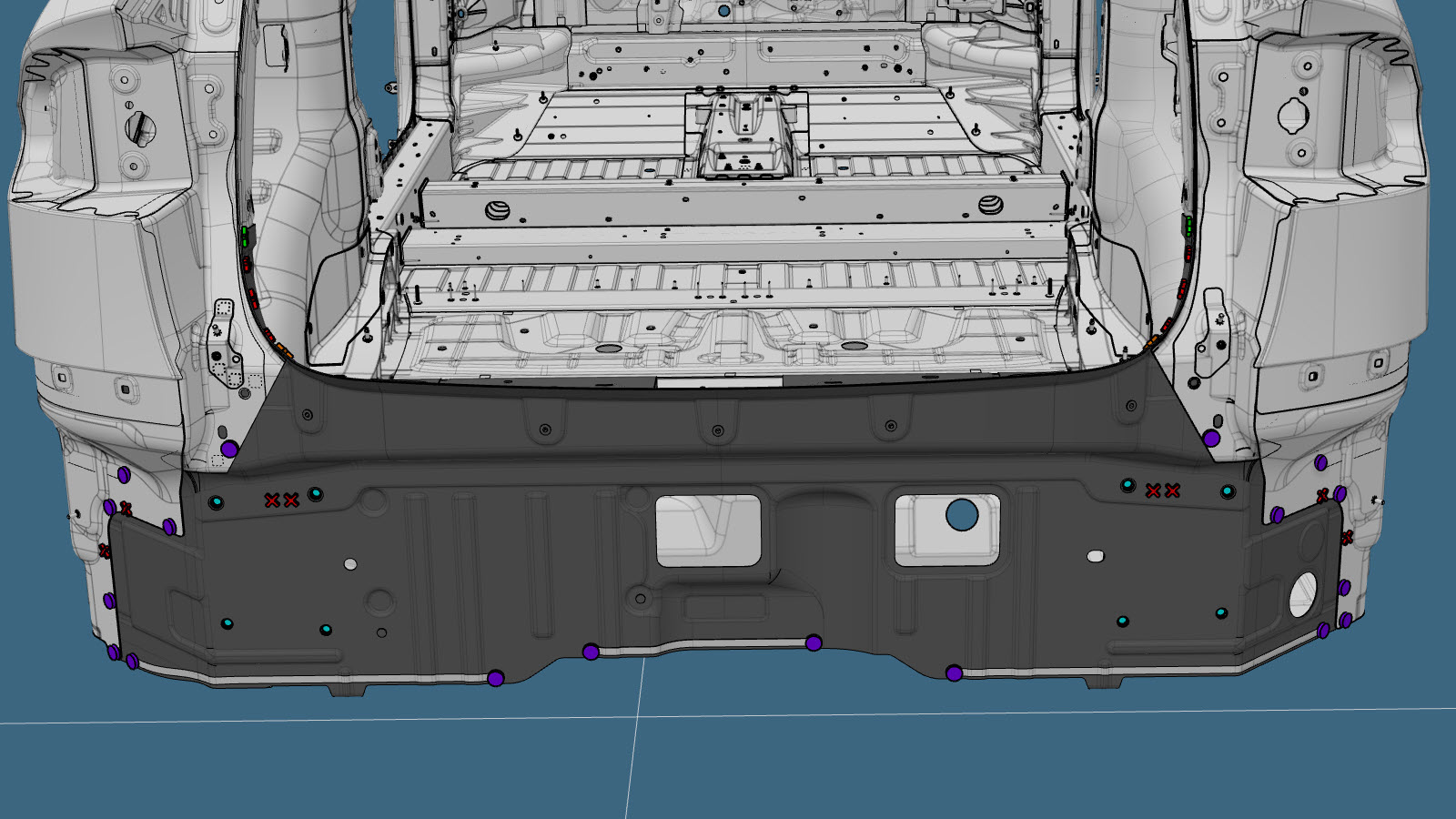

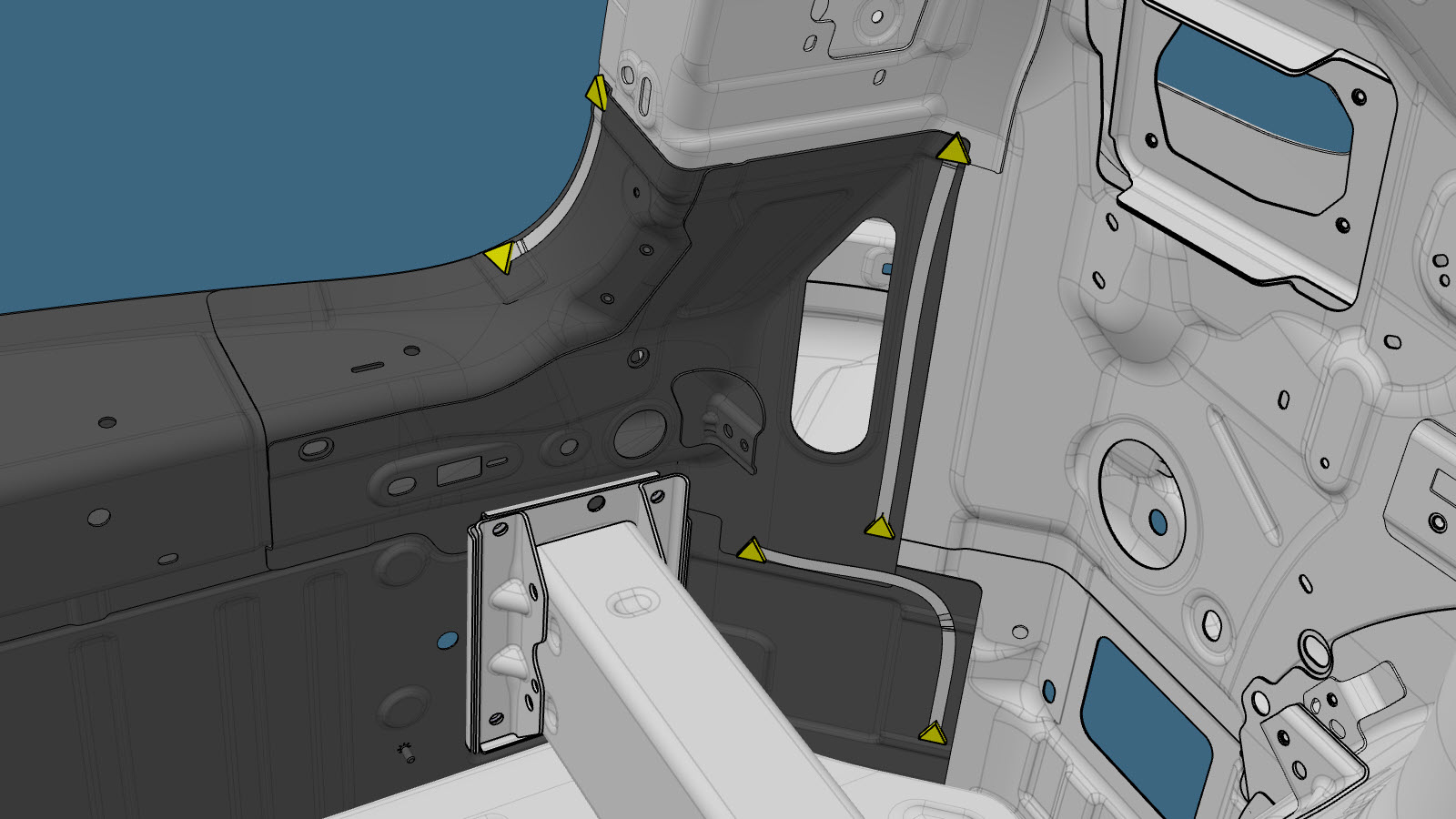

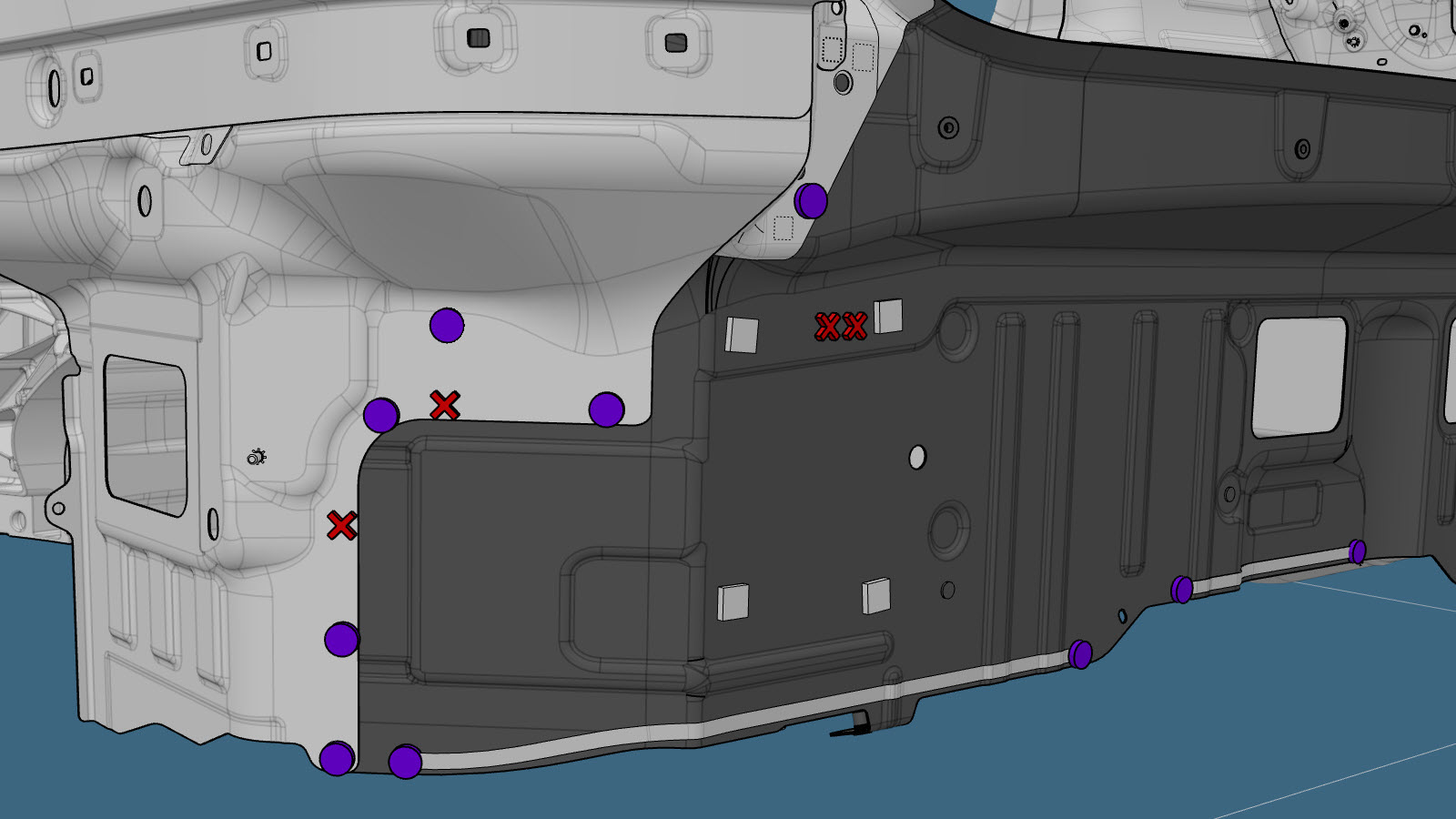

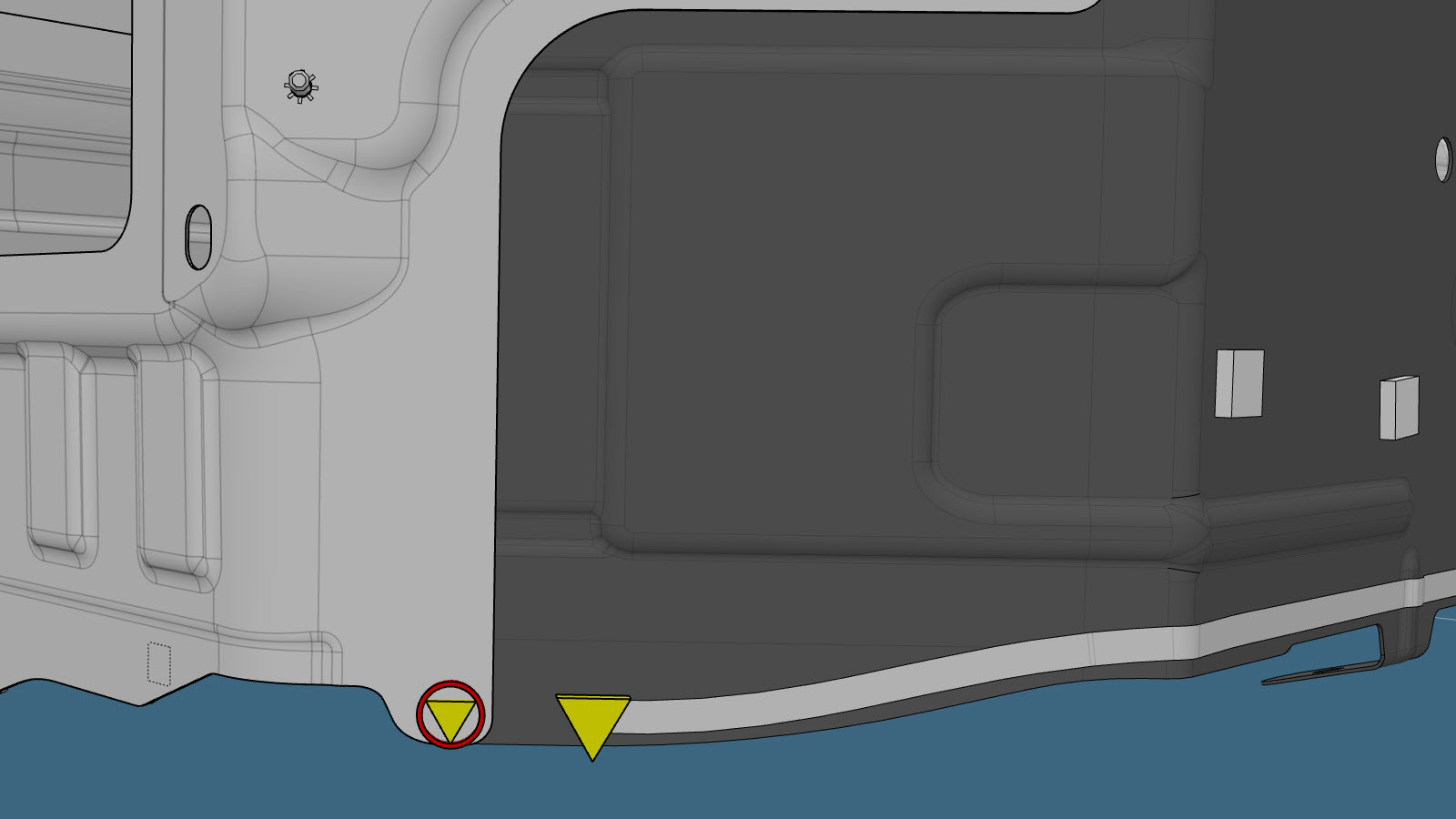

  1. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

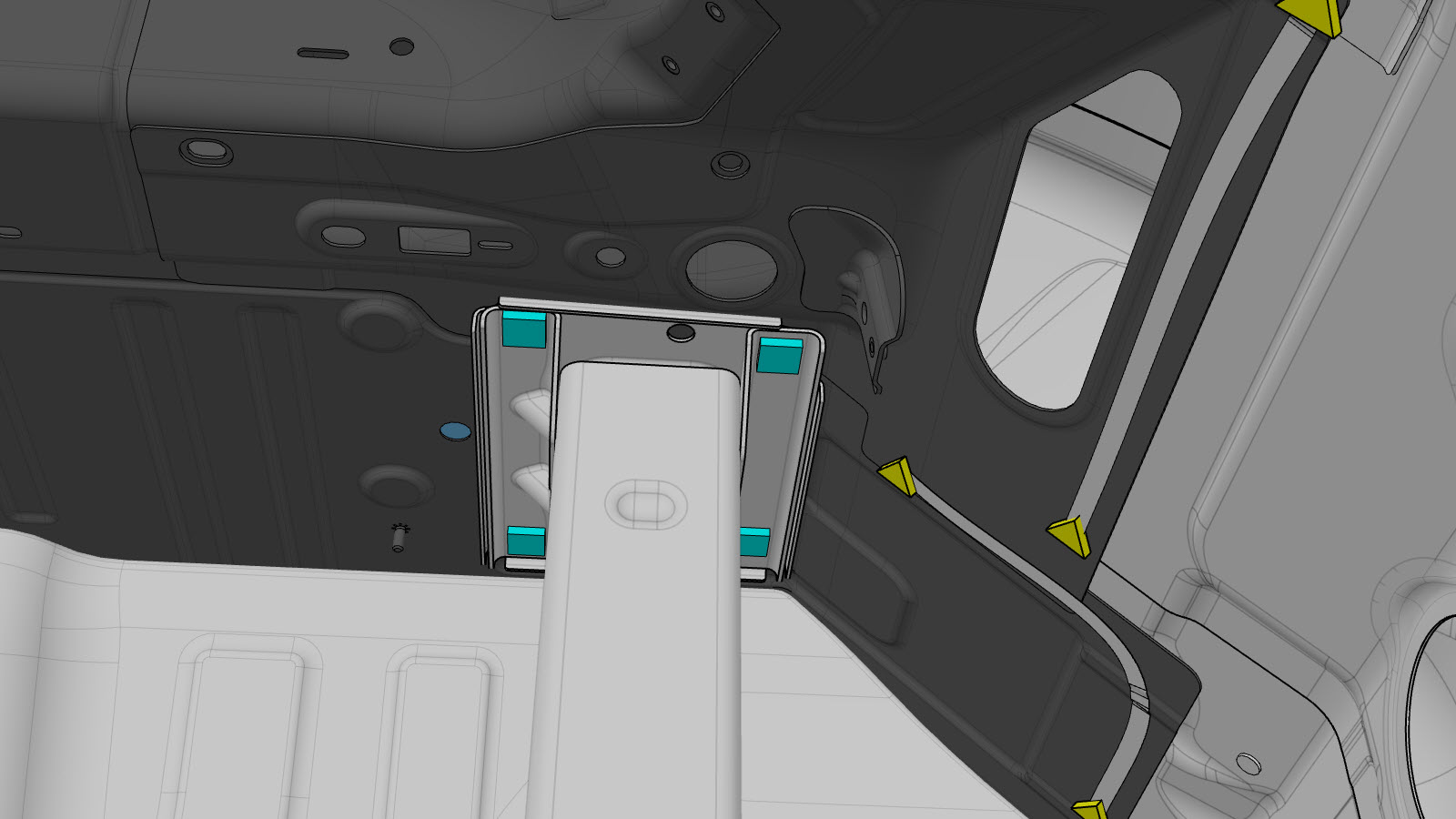

    o Pernos, cabeza hexagonal

    Tuerca

    o SPR de fábrica

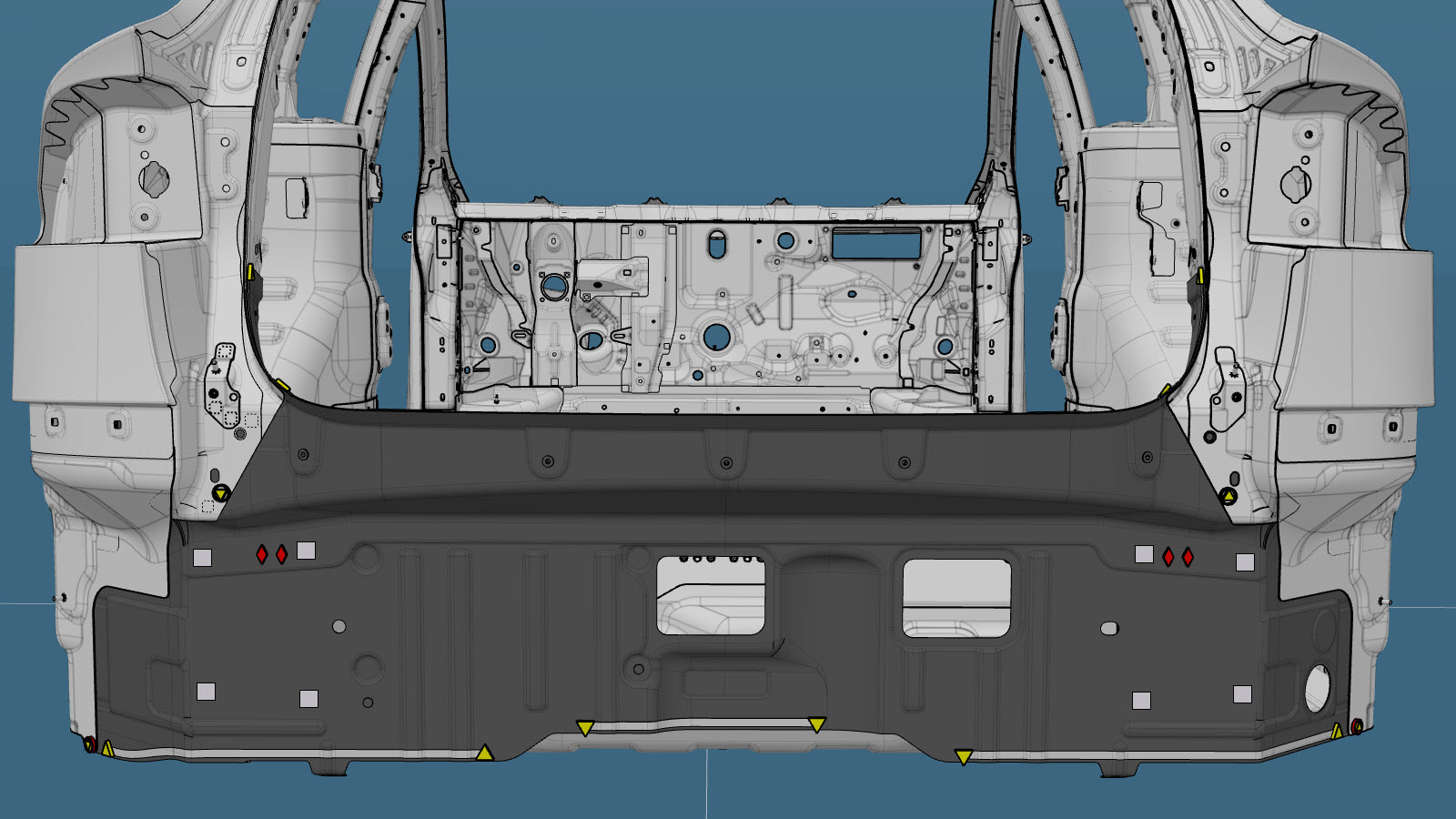

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

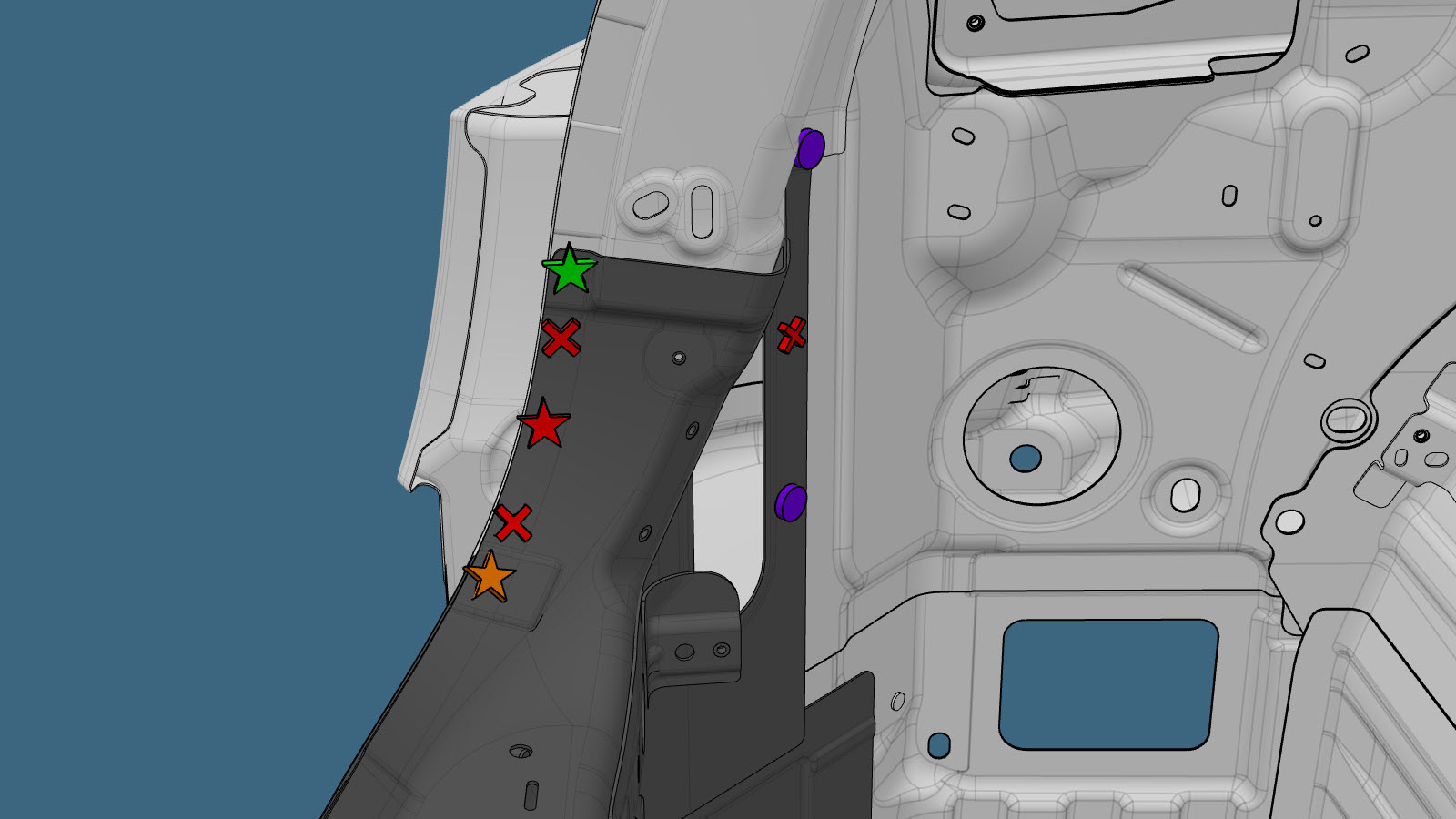

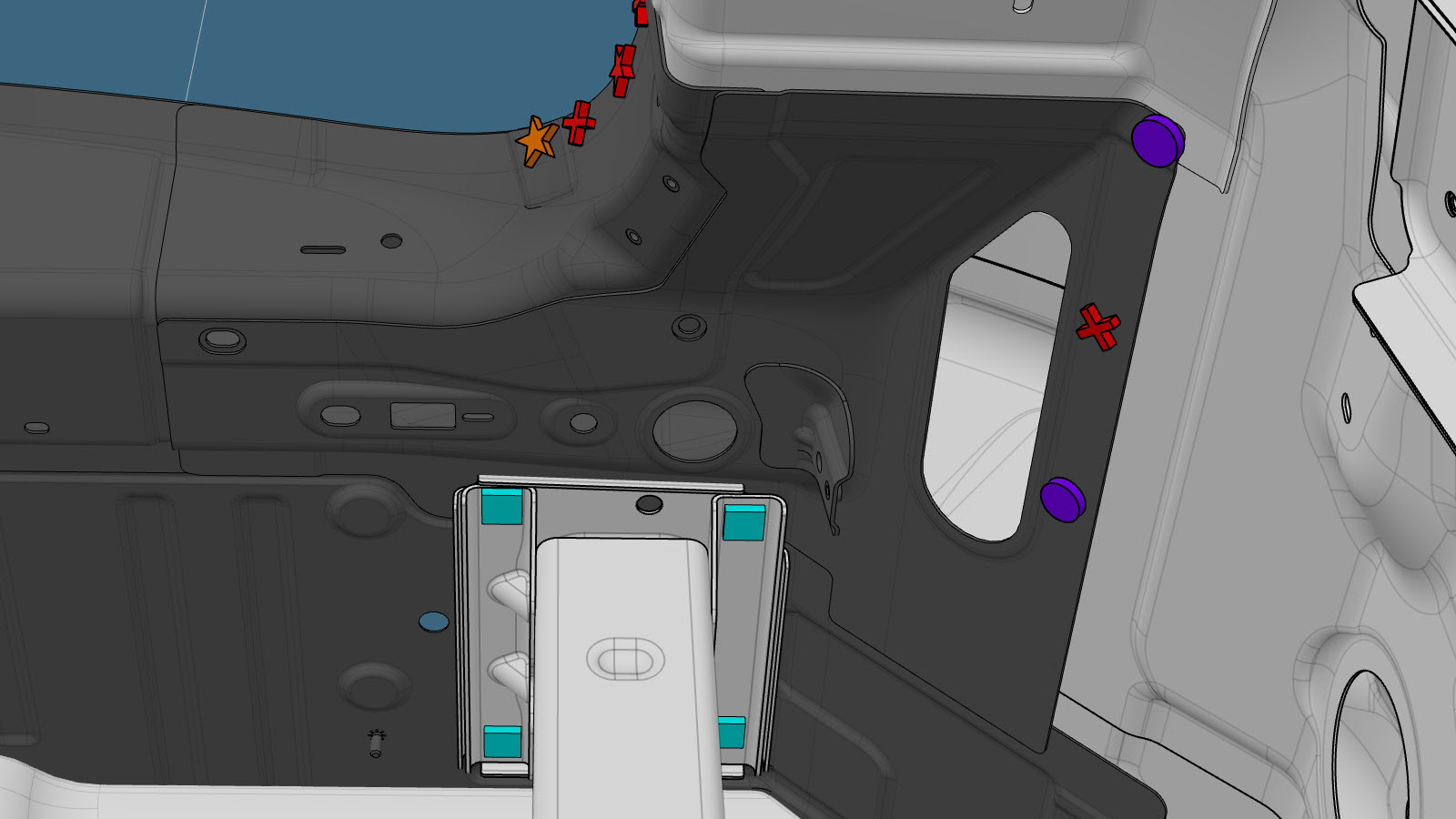

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

    o Pernos, cabeza hexagonal

    Tuerca

  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Apriete las tuercas a 50 Nm.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
