Placa de sellado del travesaño (delantero)
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

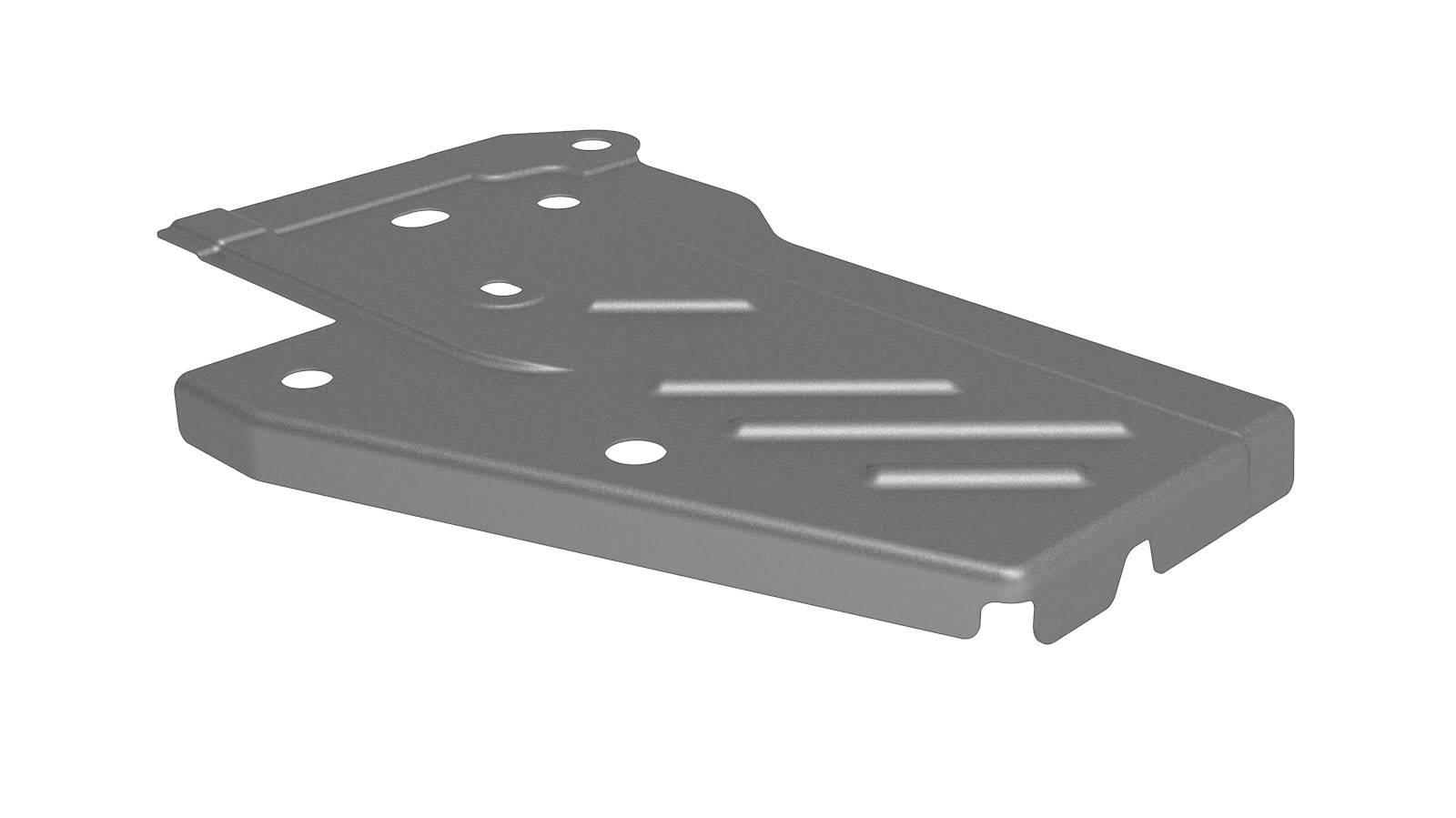

| 1 | PANEL - PLATTER SEALING CROSSMEMBER FRONT (Placa de sellado del travesaño, delantera) |
|

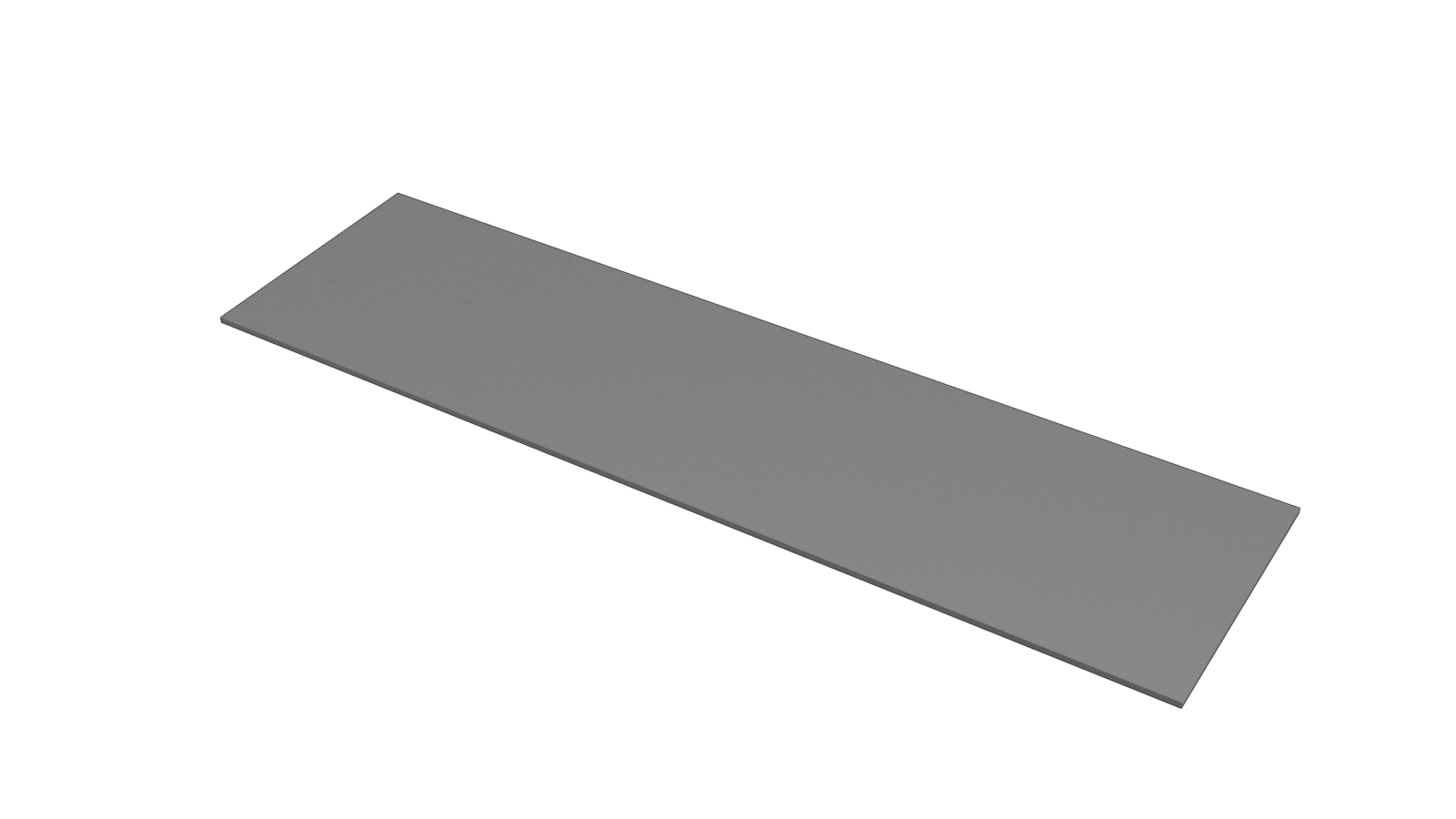

| 1 | BUTYL FOIL PATCH 300X150x2MM (Parche de película de butilo) |
Referencia de Tesla 1004969-00-A. |
| 5 |
Remache avellanado estructural, 6,5 mm
|
|
| 8 |
Remache abombado estructural, 6,5 mm
|
|
| 9 |
Remache avellanado, 4,8 mm, largo
|
|
| 5 |
Remache avellanado, 4,8 mm, corto
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire el componente original.
o

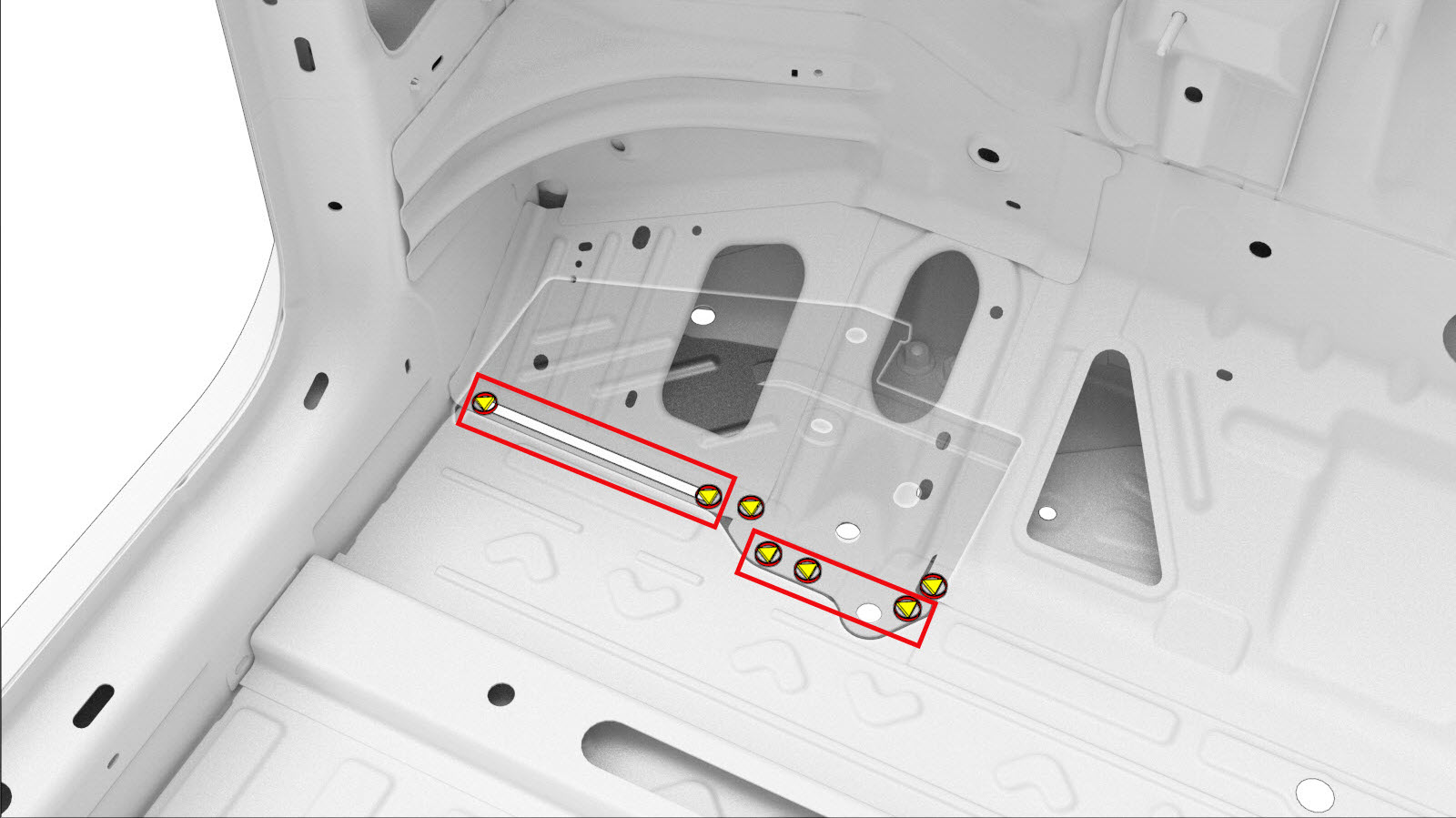

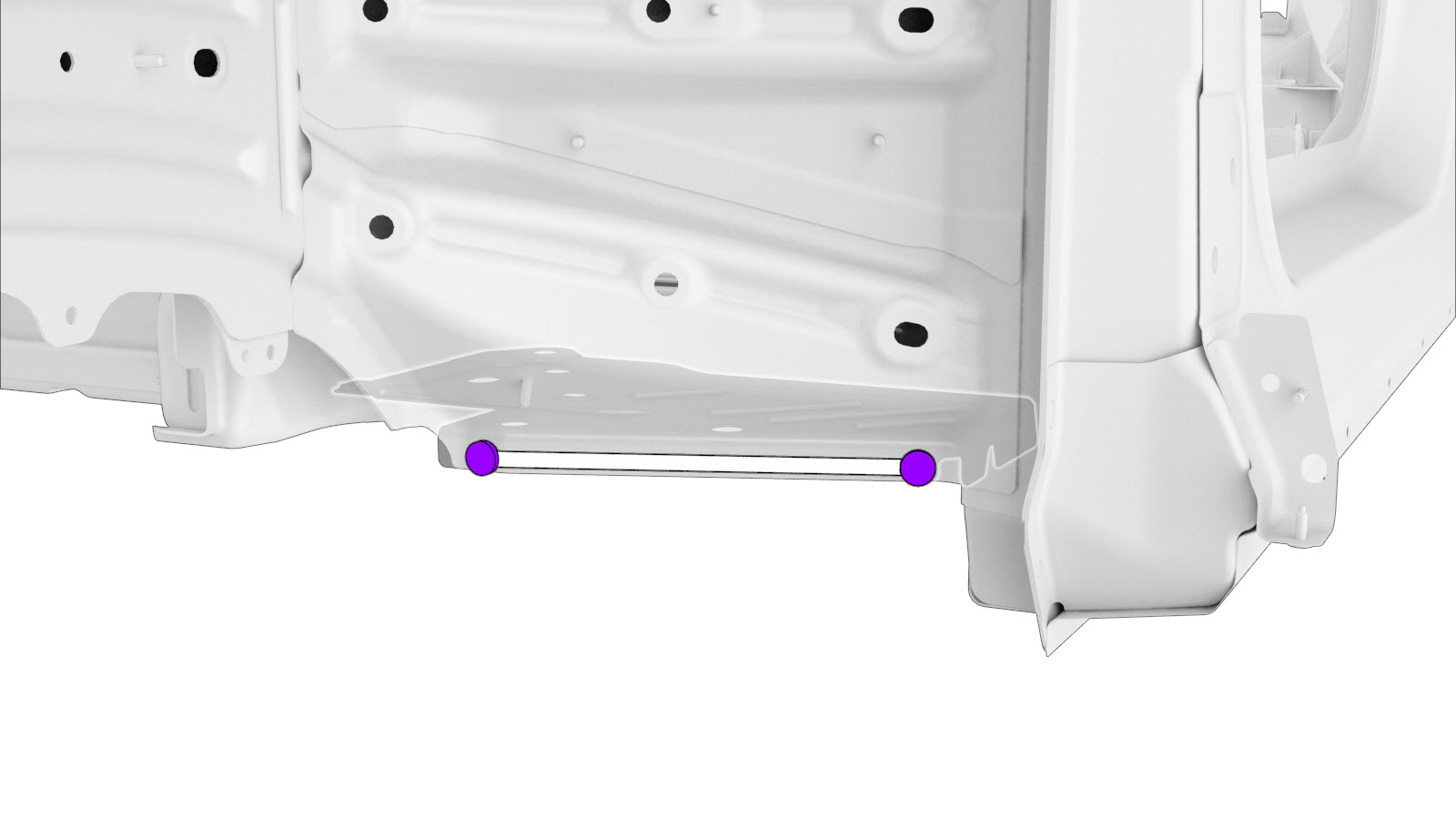

Soldaduras por puntos de fábrica
o
Perfore a través de las soldaduras por puntos de fábrica
NotaAl perforar las soldaduras por puntos de las zonas resaltadas en rojo, utilice una broca de 8 mm. Al perforar las soldaduras por puntos que estén fuera de las zonas resaltadas en rojo, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
-
Preparación para la instalación.

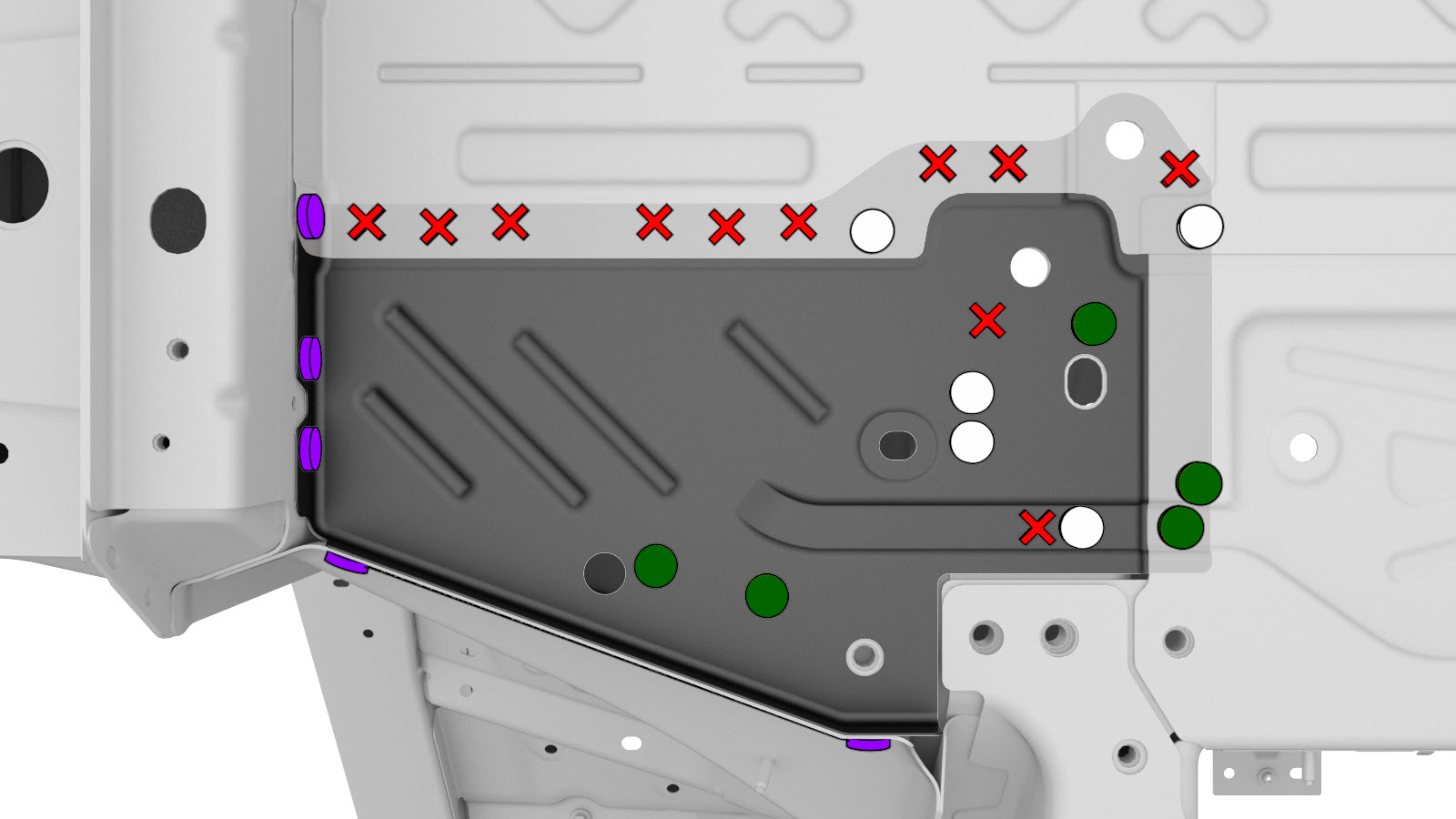

NotaUna X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.NotaAlgunas ubicaciones de instalación de remaches se han desplazado para evitar los lugares en los que no se vayan a sustituir las fijaciones retiradas.
Línea/punto de referencia
o Remaches abombados estructurales, 6,5 mm
o Remaches avellanados estructurales, 6,5 mm
o Remaches avellanados, 4,8 mm, cortos
o Remaches avellanados, 4,8 mm, largos

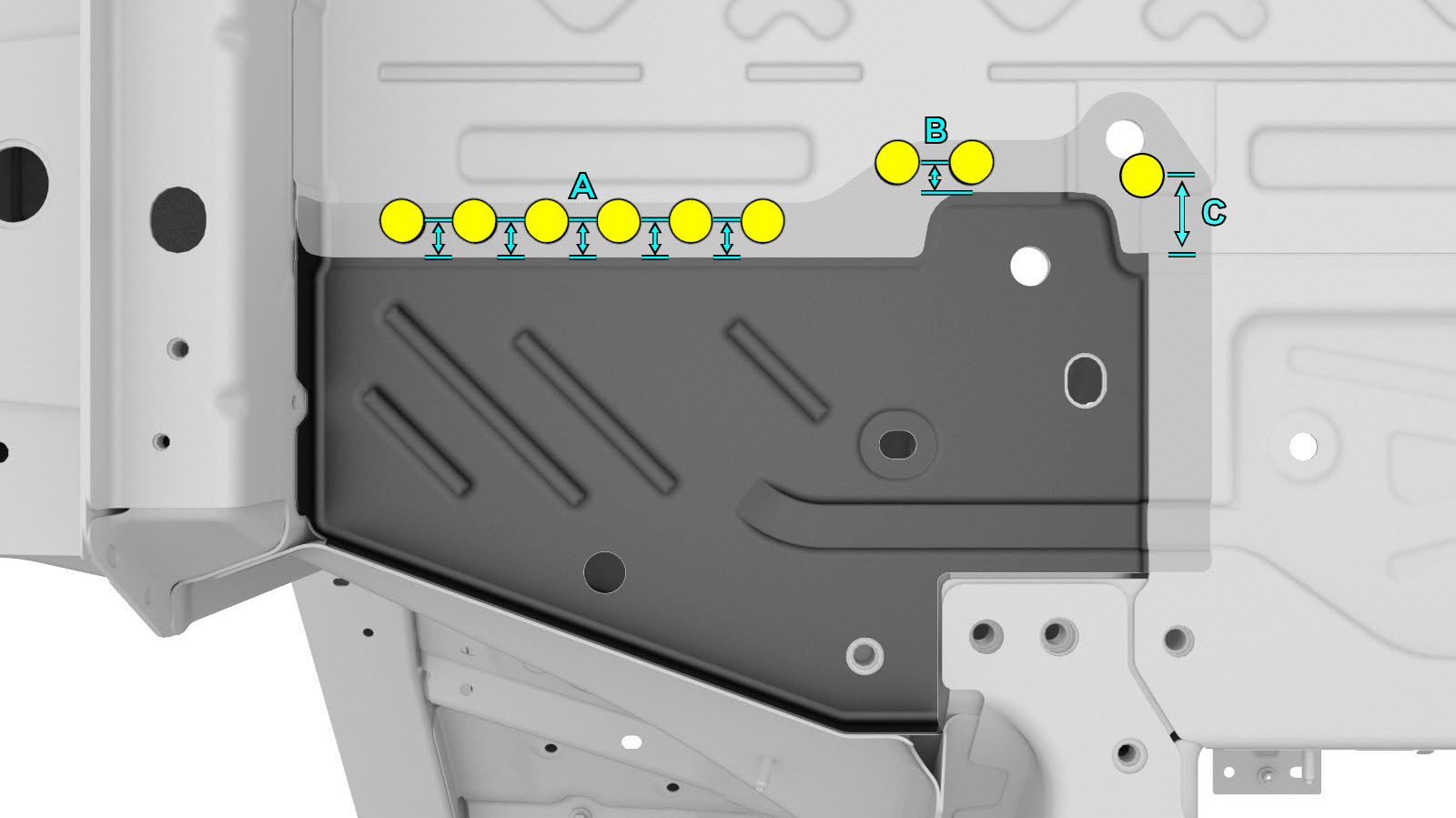

- A = 16 mm
- B = 13 mm
- C = 36 mm

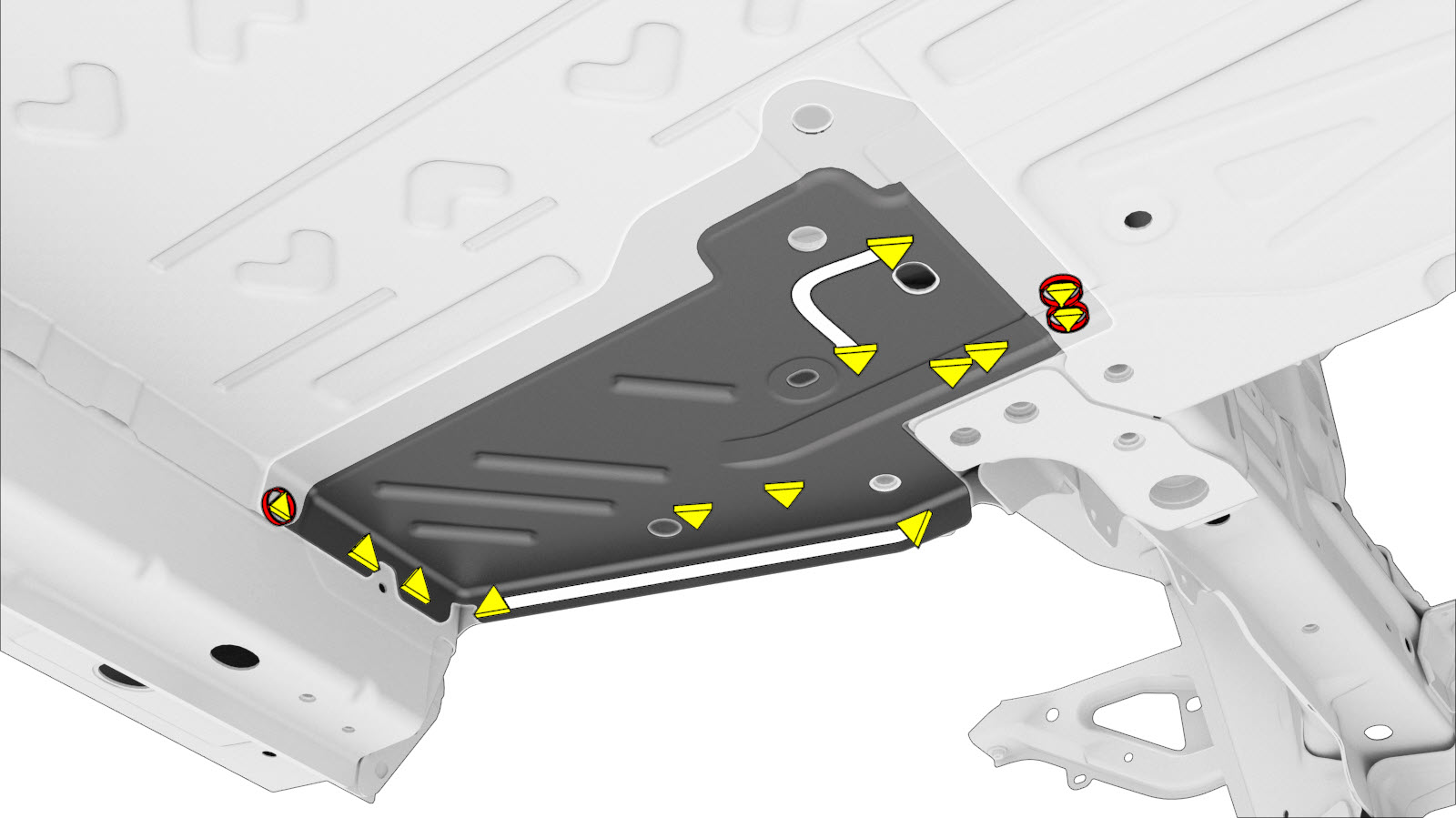

- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-

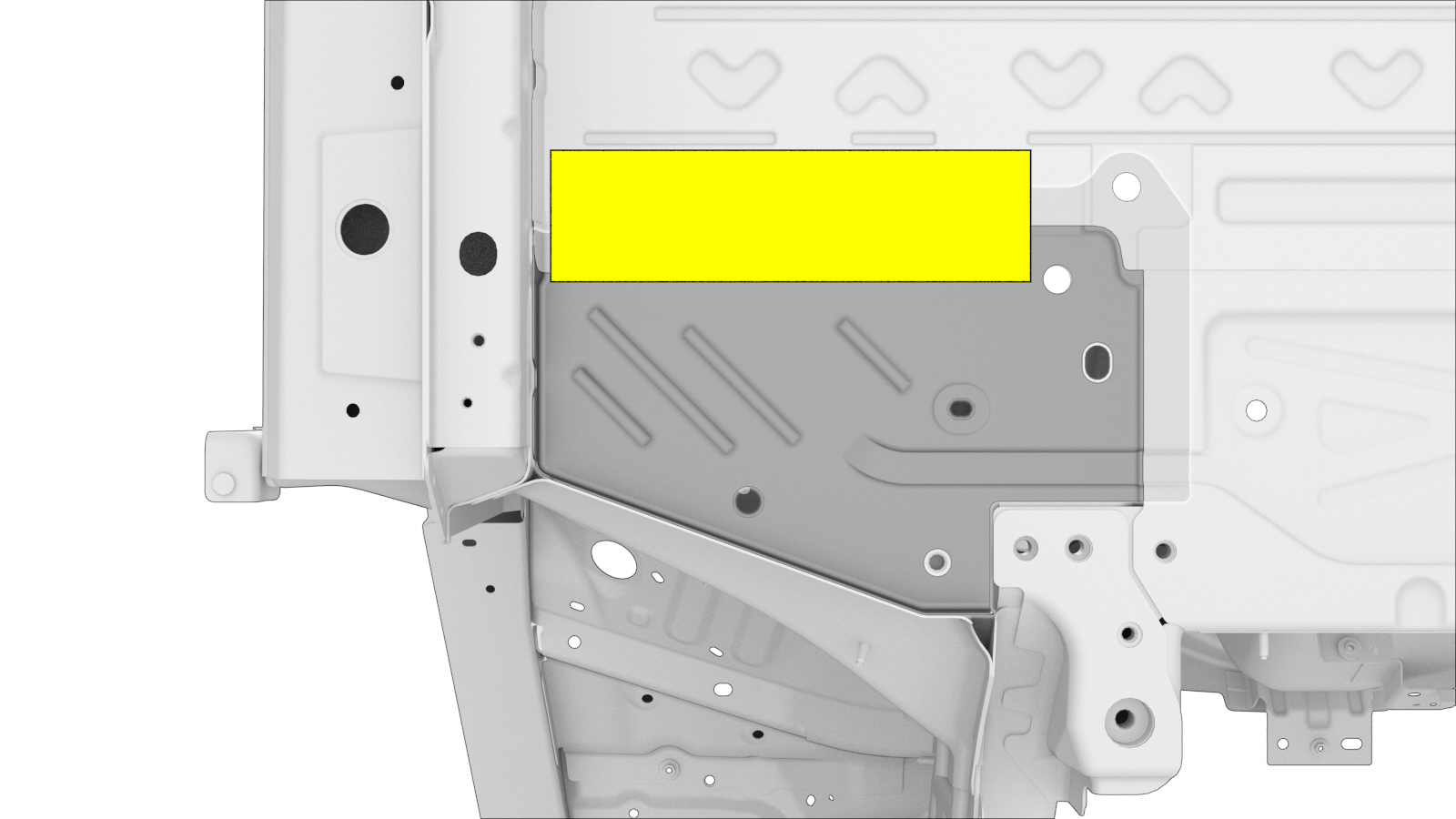

Instale el parche de película de butilo como se indica para cubrir las fijaciones instaladas.
- Efectúe las operaciones posteriores a la reparación necesarias.
