Extensión inferior del pilar C

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

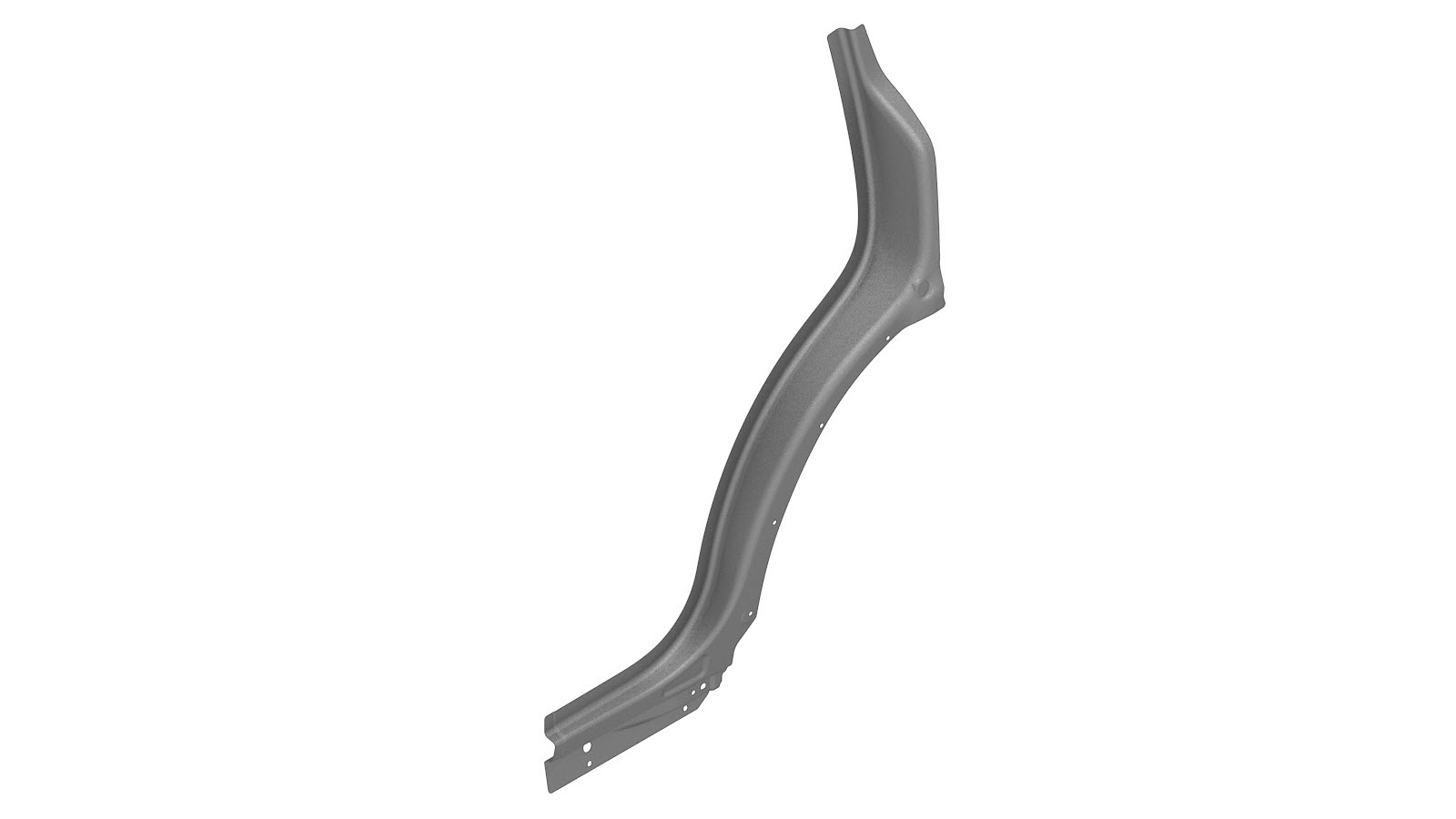

1	CONJ - PNL PLR C EXT INF (Extensión inferior del pilar C)
10	Remache avellanado, 4,8 mm, corto
5	Remache Flow Form S08
2	Remache Flow Form S18
9	Remache Flow Form S28
2	Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

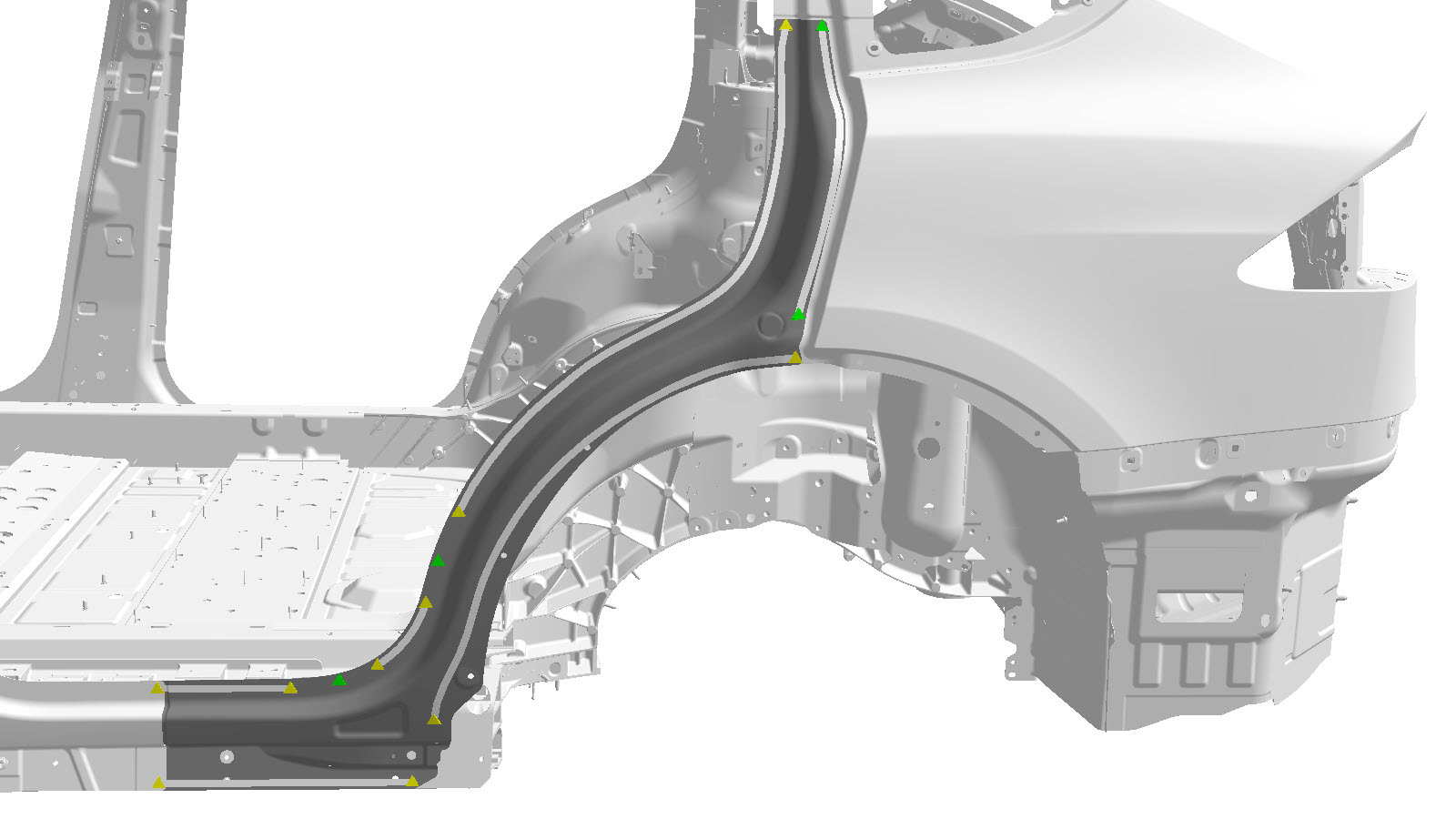

Retire el componente original.

o Soldaduras por puntos de fábrica

o Soldaduras láser de fábrica

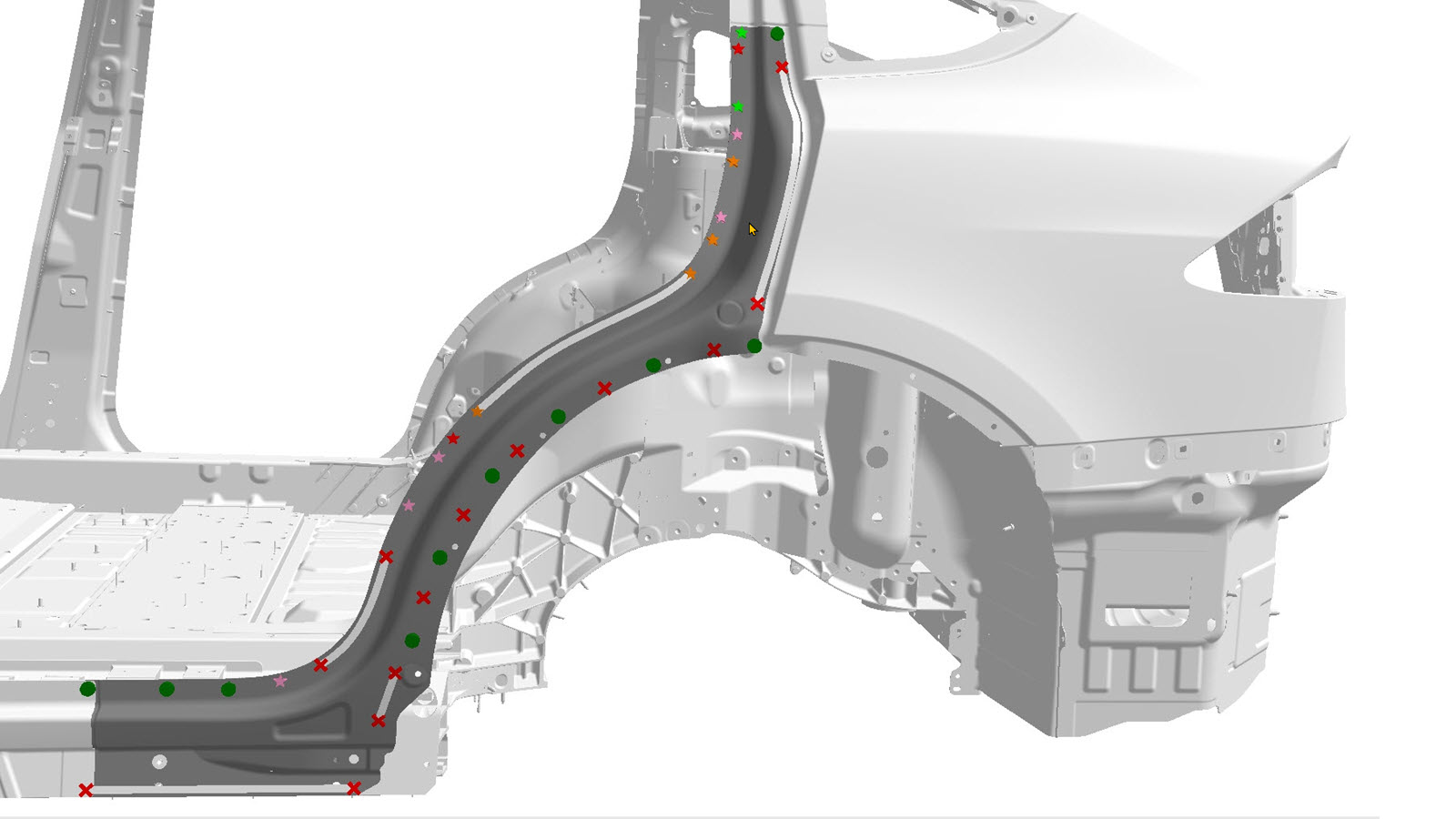

Preparación para la instalación.

Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

Nota
Utilice herramientas de instalación de elementos de fijación que tengan una holgura adecuada cuando instale elementos de fijación cerca de la batería de alta tensión. Retire la batería de alta tensión únicamente si no hay espacio suficiente para instalar los elementos de fijación.

o Remaches avellanados, 4,8 mm, cortos

o Remaches Flow Form, S08

o Remaches Flow Form, S18

o Remaches Flow Form, S28

o Remaches Flow Form, S38
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Efectúe las operaciones posteriores a la reparación necesarias.
