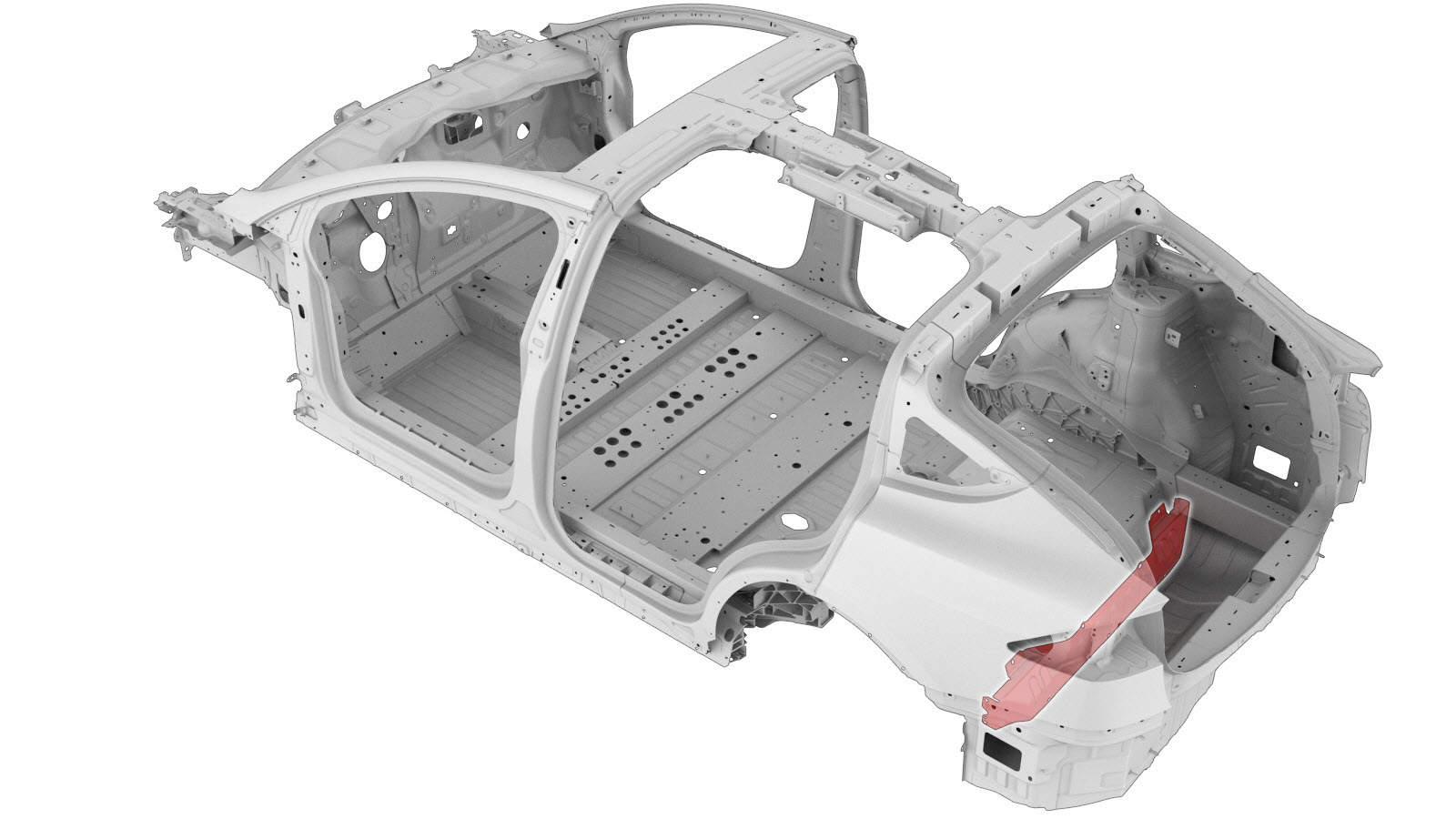

Panel de vierteaguas del maletero (Vehículos fabricados hasta el 21 de mayo de 2024)
Código de corrección:
10101821402
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

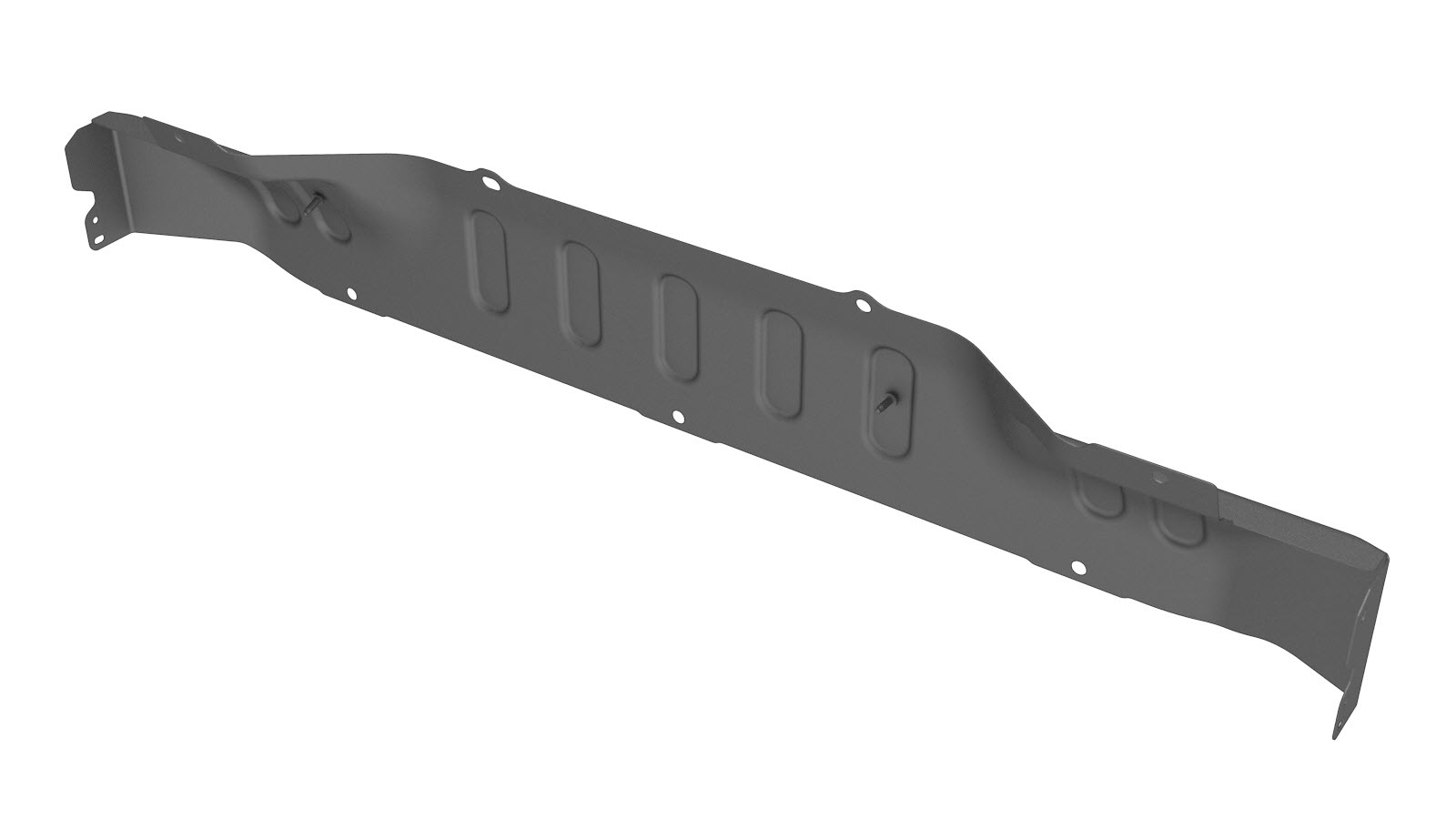

| 1 | CONJ - PNL, MALETERO, VIERTEAGUAS TR (Panel de vierteaguas del maletero) | |
| 12 | Remache, 4,8 mm | |
| 19 | Remache Flow Form S08 | |
| 2 | Perno , M8x20 | Referencia de Tesla 1007580-00-A. |
| 2 | Tuerca , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK | Referencia de Tesla 1006628-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

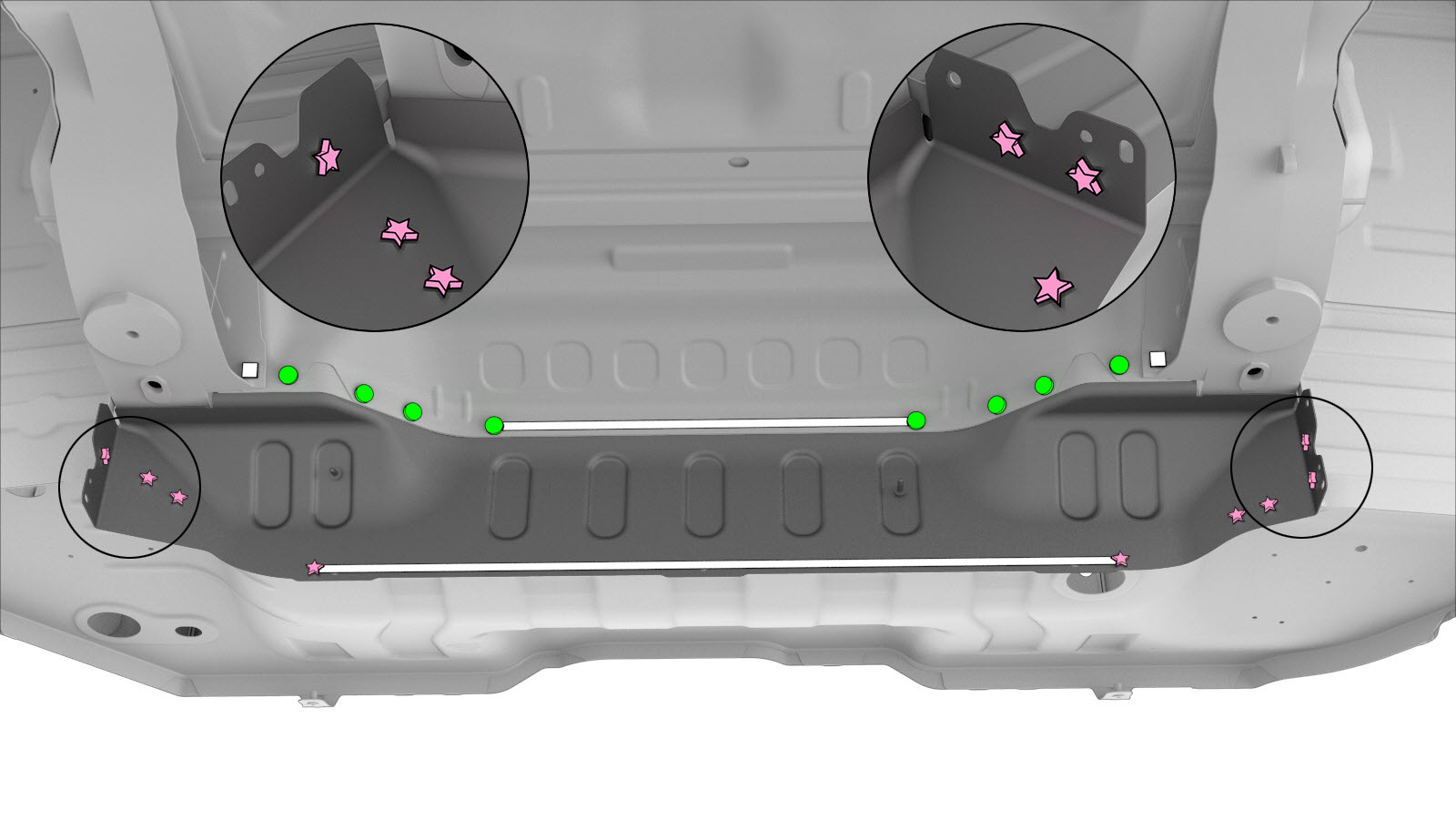

Retire el componente original.
o Soldaduras por puntos de fábrica
BOM de fábrica
-

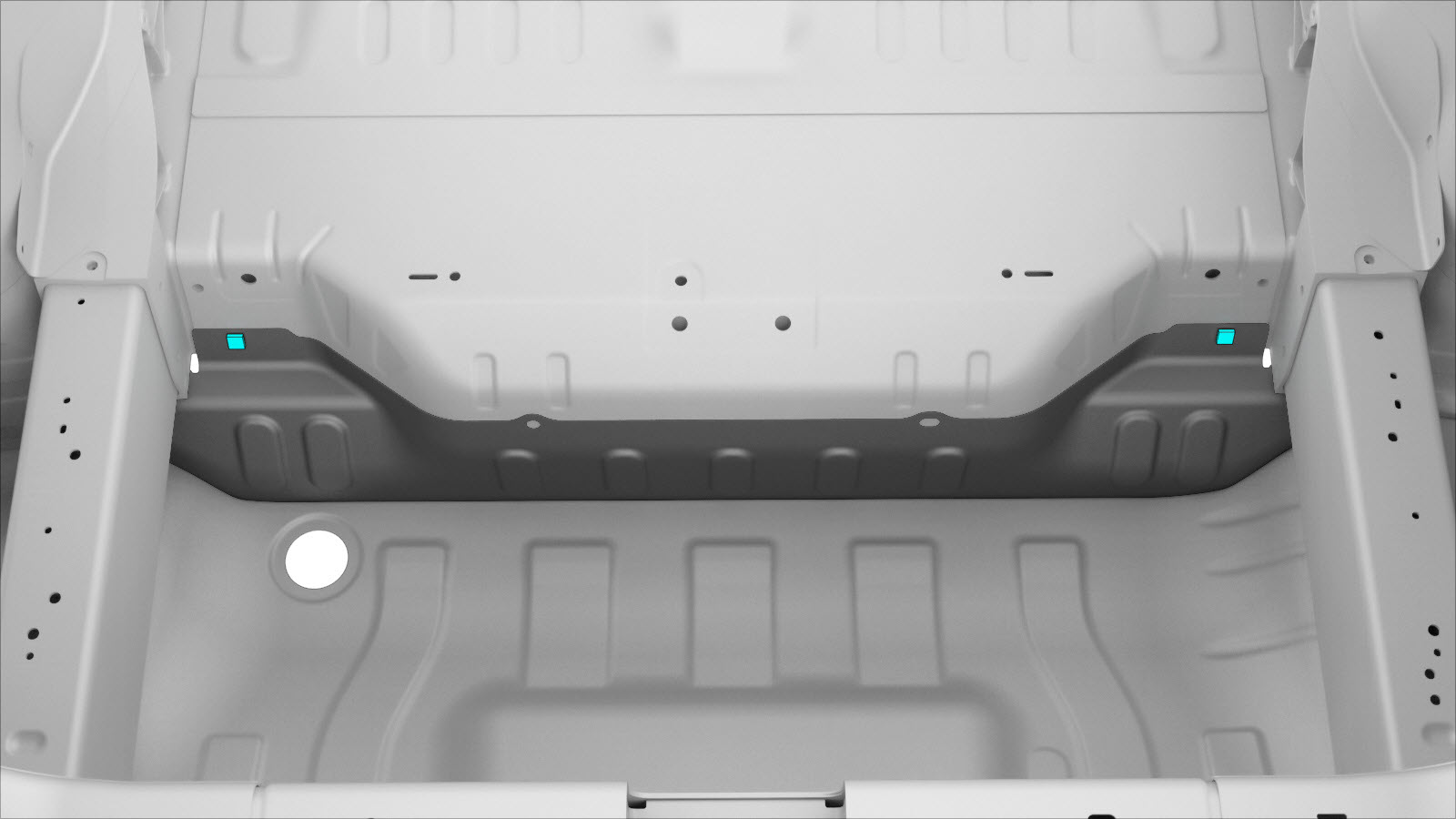

Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-

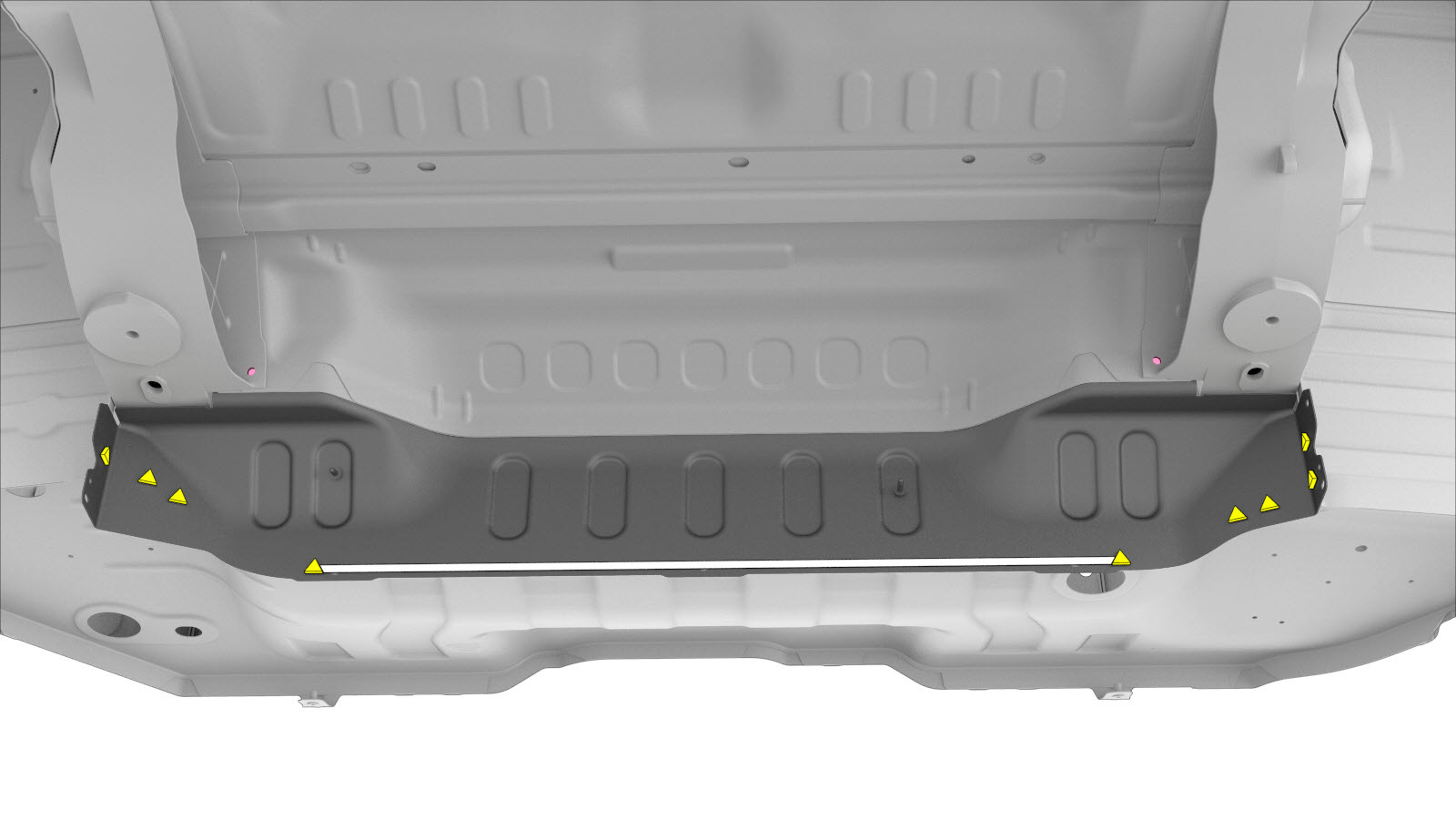

Instale el componente o los componentes nuevos.
Apriete los pernos a 25 Nm.
- Efectúe las operaciones posteriores a la reparación necesarias.
