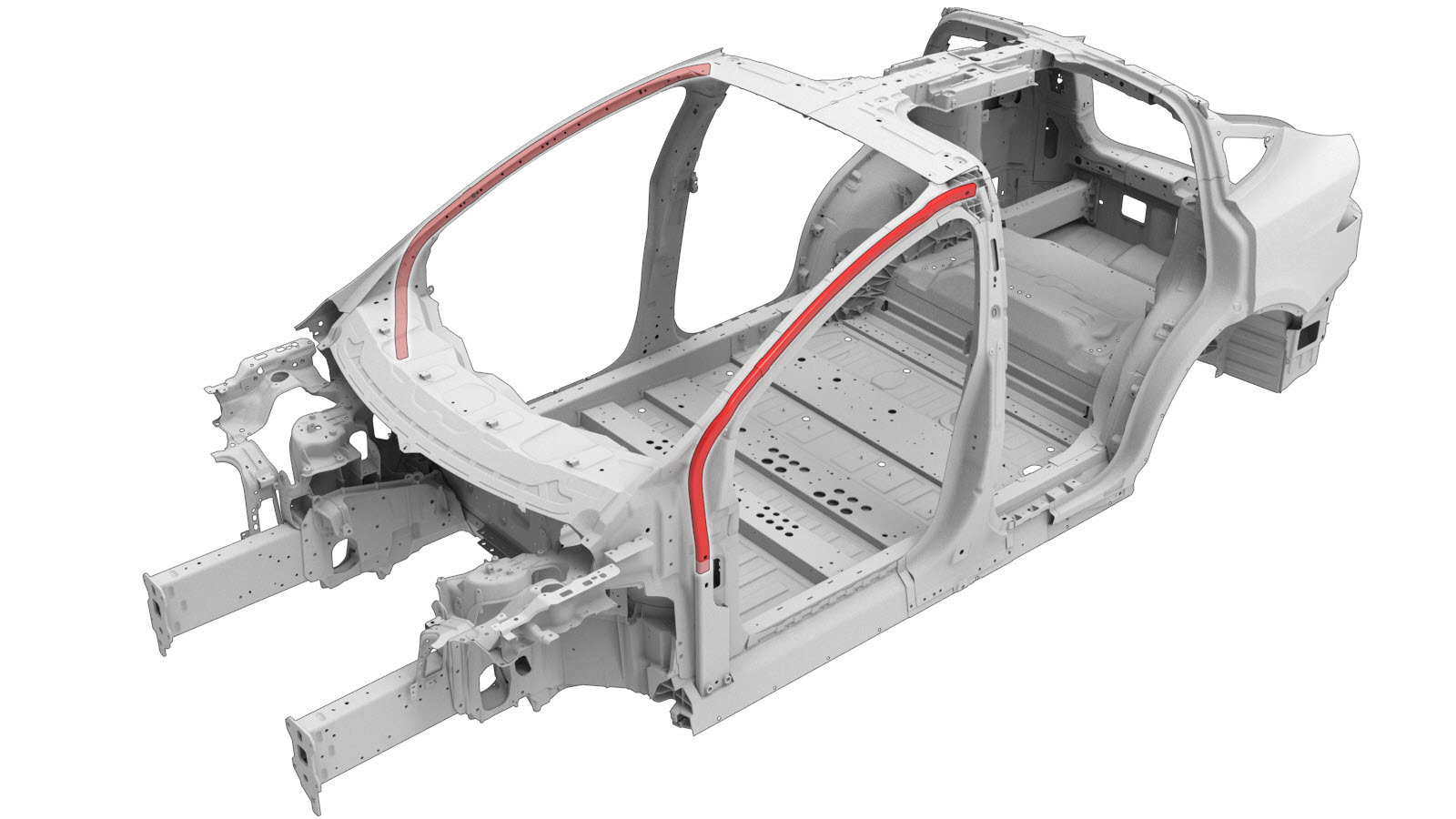

Refuerzo del pilar A

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

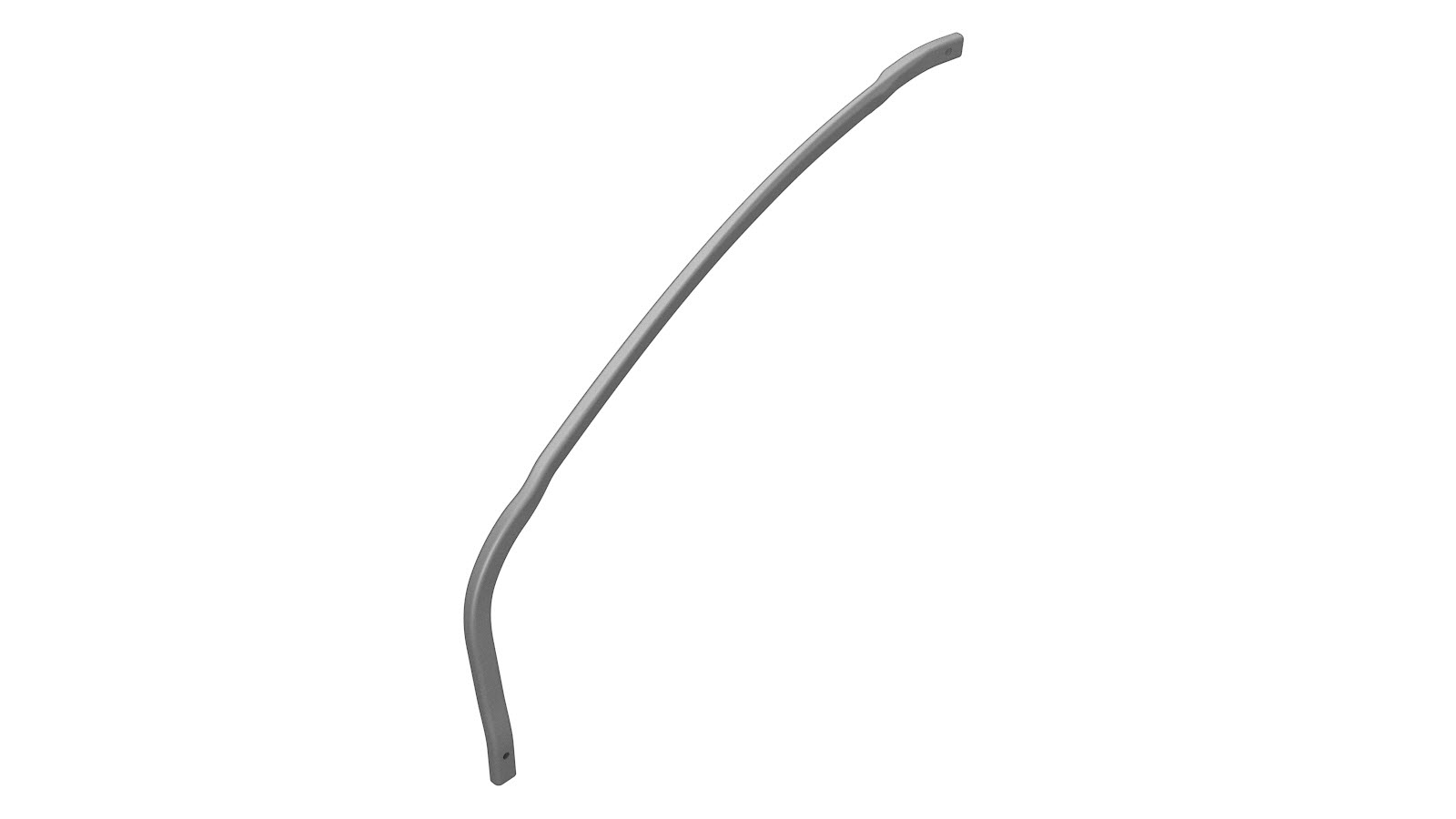

1	CONJ - REF PILAR A CINTA IZ (refuerzo del pilar A)
3	Perno , M6X18 PC88 MAT	Referencia de Tesla 1006529-00-A.
1	Perno , M8X25+M8X15	Referencia de Tesla 1060709-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

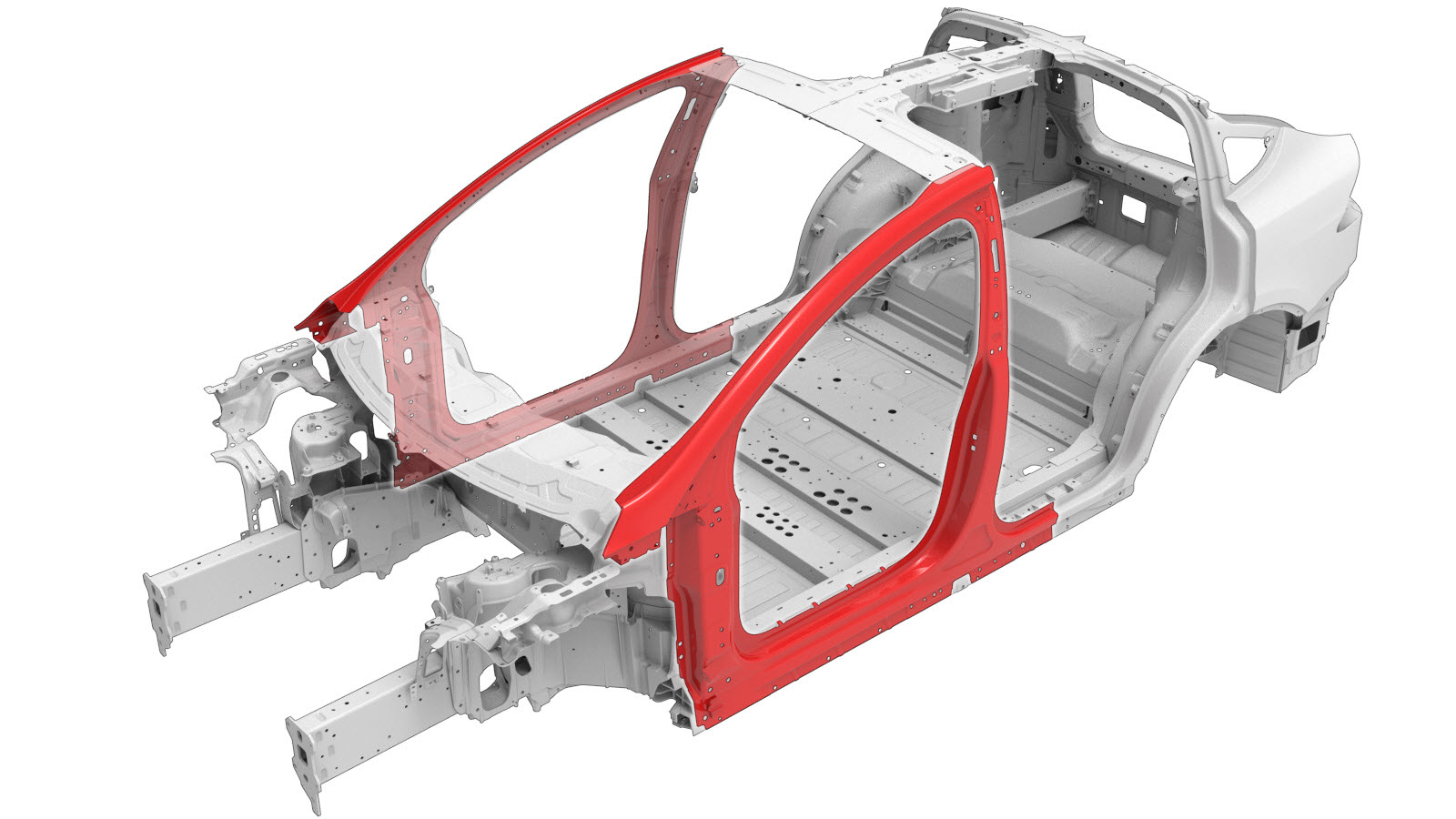

Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.

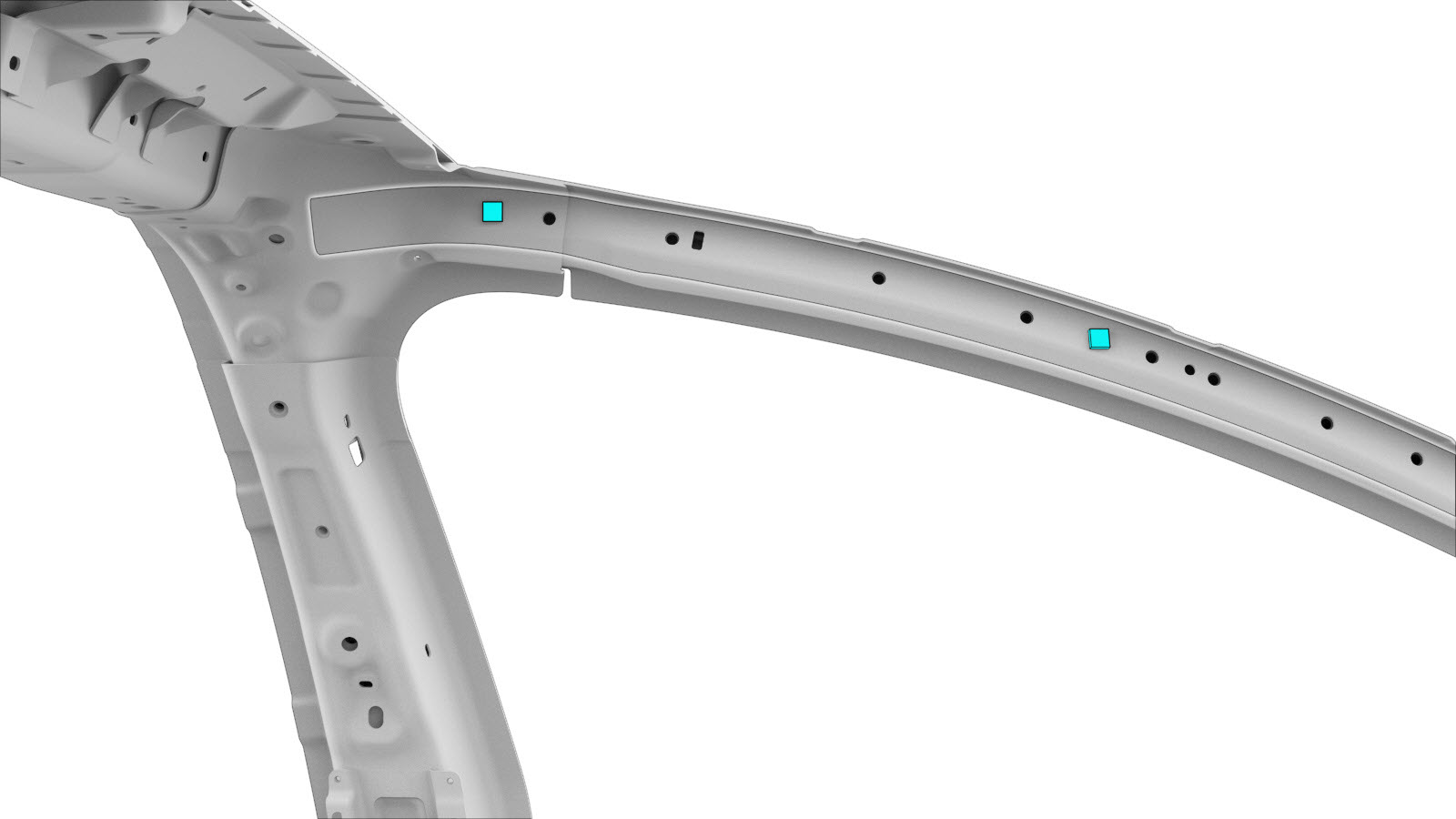

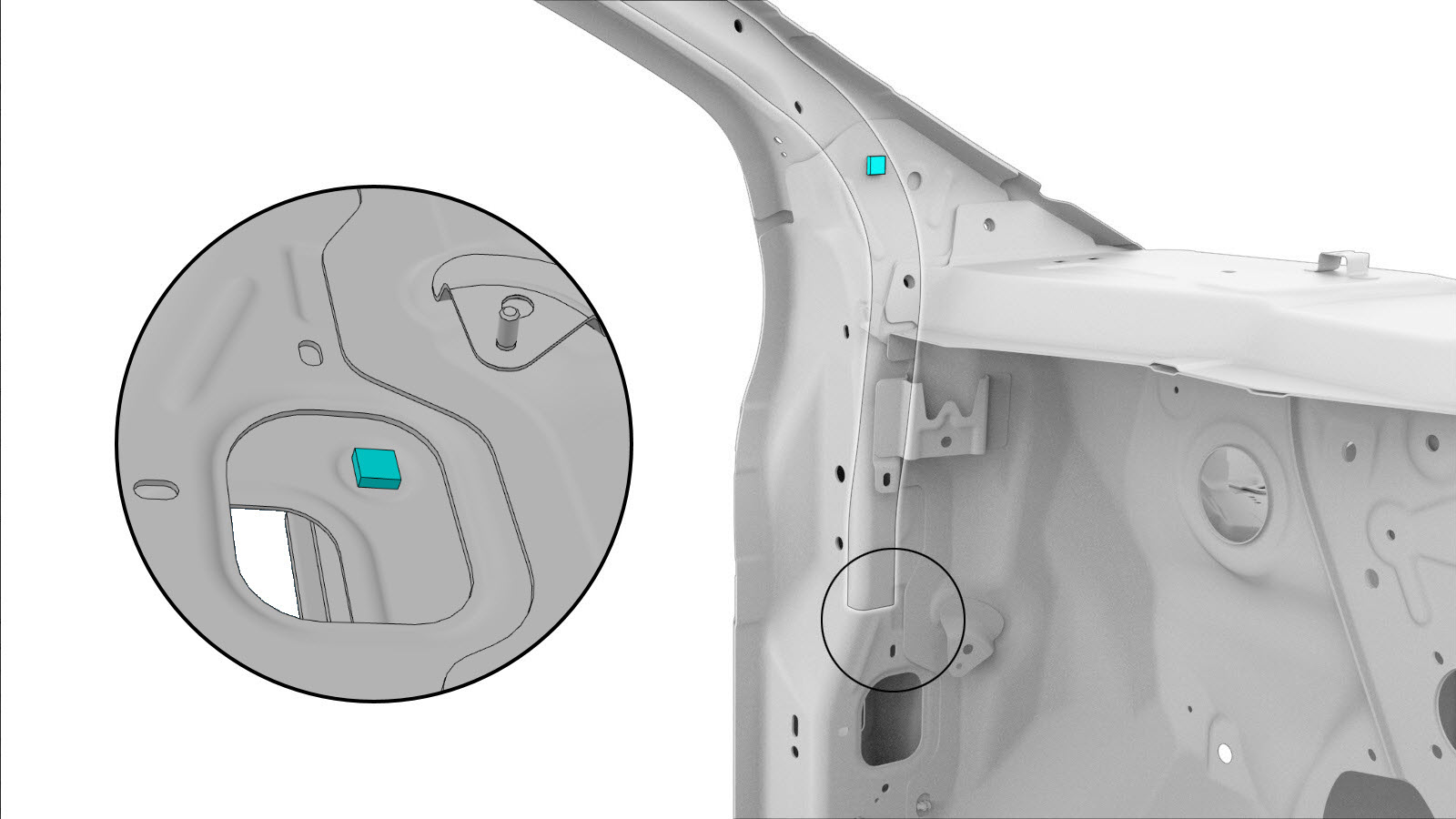

Retire el componente original.
o Pernos
Preparación para la instalación.
o Pernos
Instale el componente o los componentes nuevos.
- Pernos de cabeza hexagonal M6x18, referencia 1006529-00-A: 12 Nm.
- Espárrago de doble extremo, M8X25+M8X15, referencia 1060709-00-B: 10 Nm.
Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
Efectúe las operaciones posteriores a la reparación necesarias.
