Conjunto completo del cuarto trasero
Código de corrección:
10100113902
10100114602
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Este procedimiento se aplica a todos los vehículos Model X de a partir de 2021.
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
| 1 | CONJ - ALETA TR EXT COMPL (Conjunto completo de la aleta trasera) | |
| 26 | Remache abombado estructural, 6,5 mm | |
| 14 | Remache estructural de alta resistencia, 6,5 mm | |
| 2 | Remache avellanado, 4,8 mm, corto | |
| 1 | Remache avellanado, 4,8 mm, largo | |
| 3 | Remache Flow Form S18 | |
| 6 | Remache Flow Form S28 | |
| 8 | Remache Flow Form S38 | |
| 4 | Perno , M8x27 | Referencia de Tesla 1621820-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

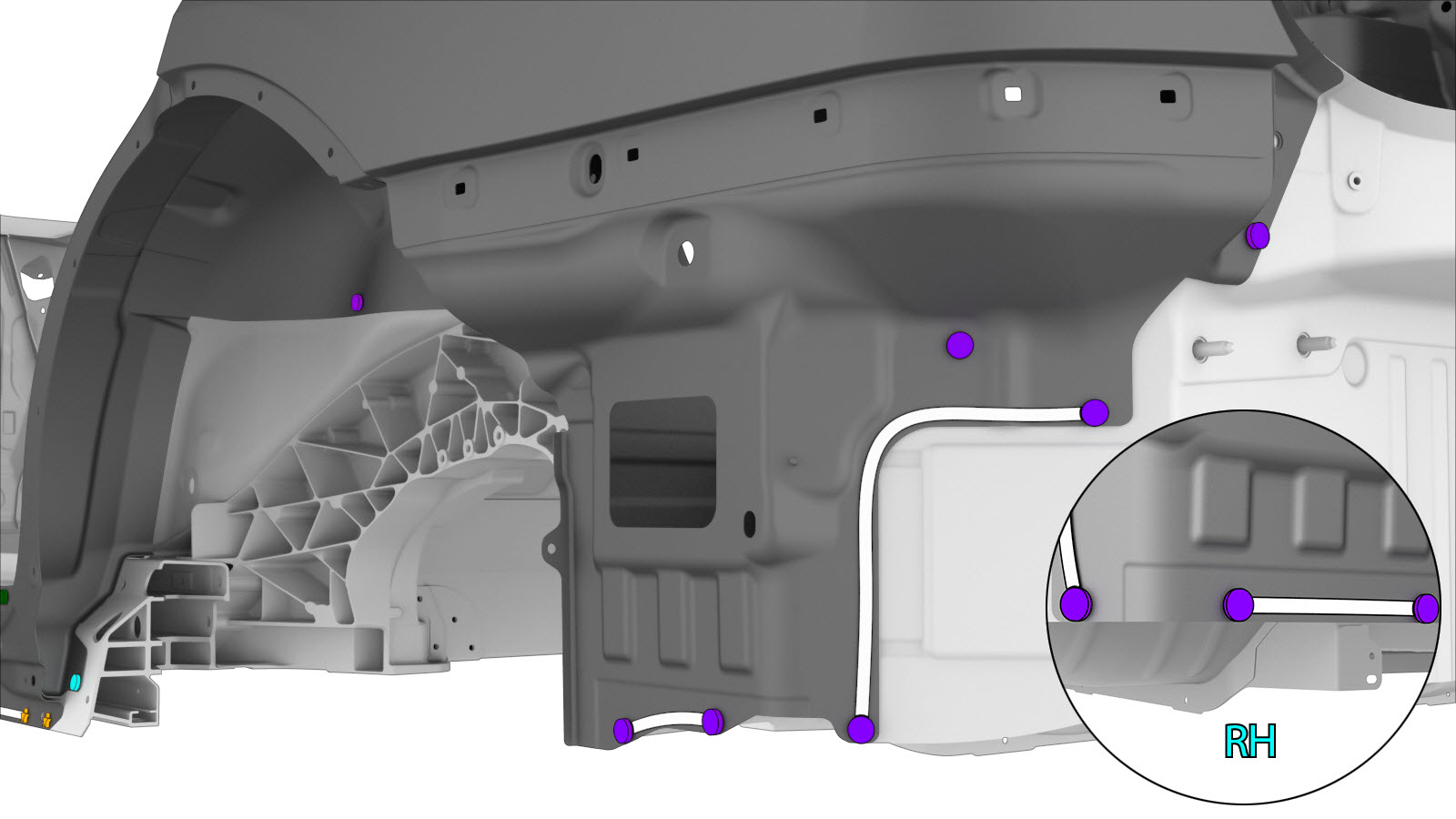

Retire Refuerzo del exterior del nodo trasero.
-

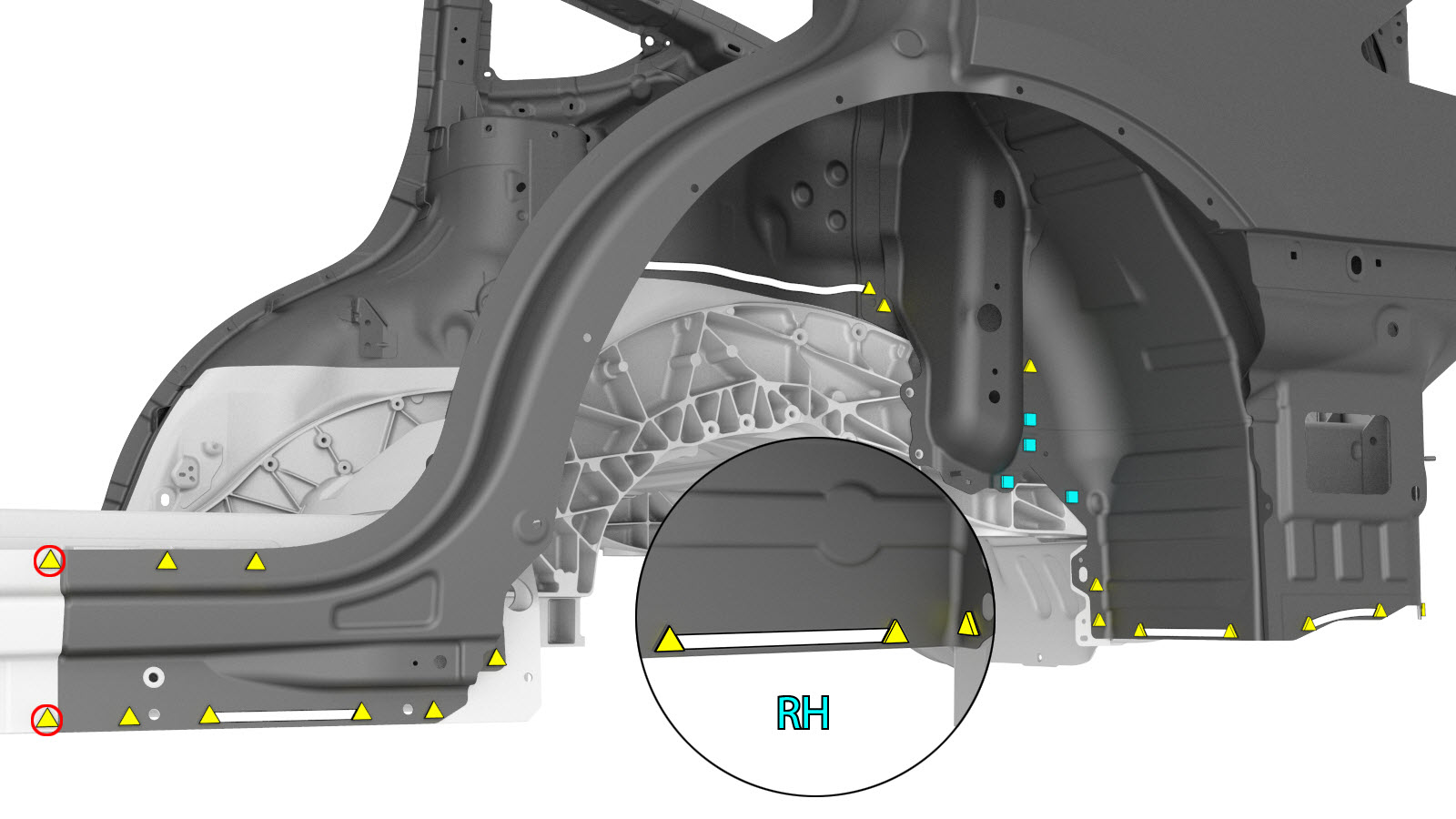

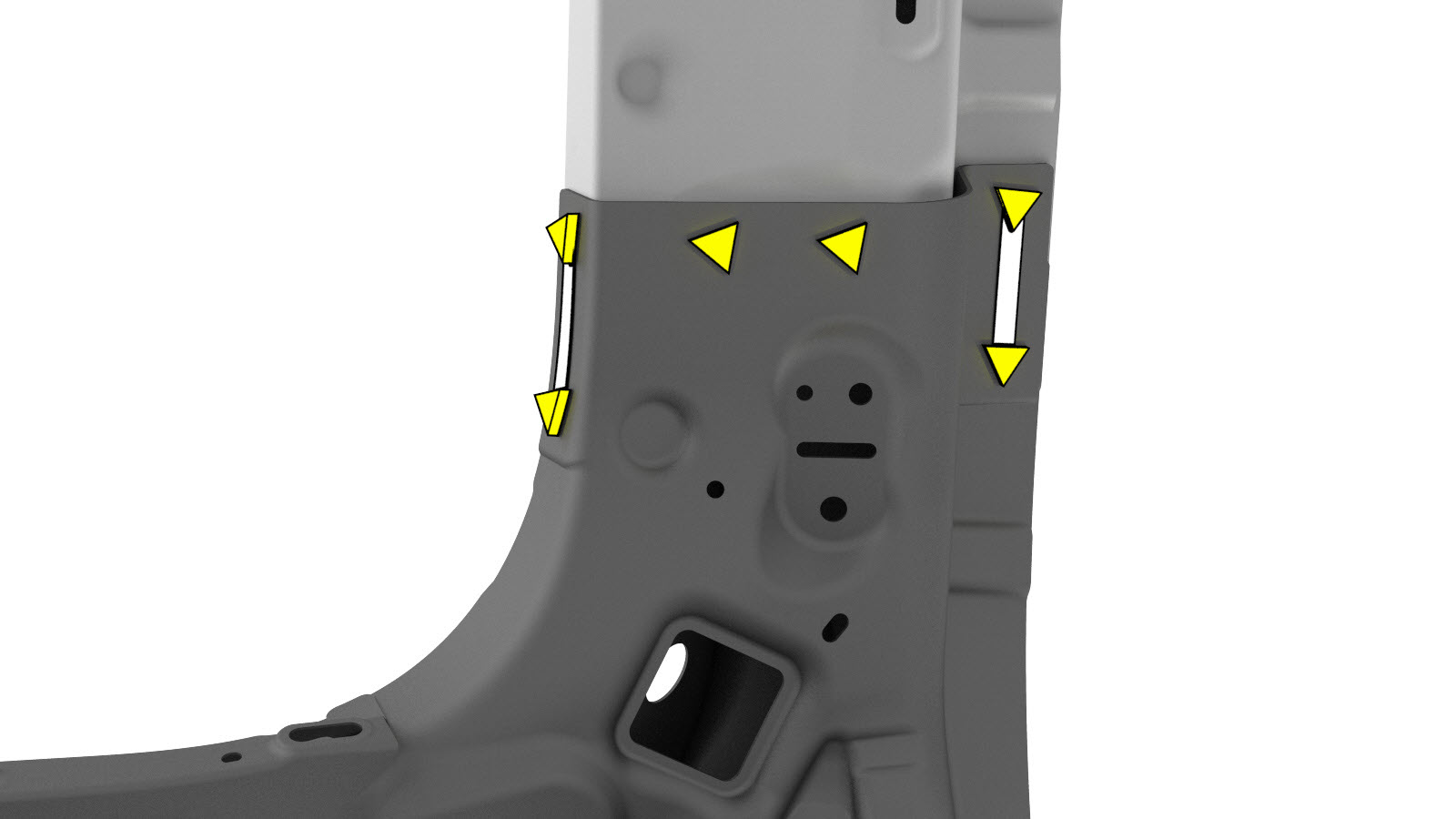

Retire el componente original.
o Soldaduras por puntos de fábrica
o Perfore a través de las soldaduras por puntos de fábrica
o Pernos
-

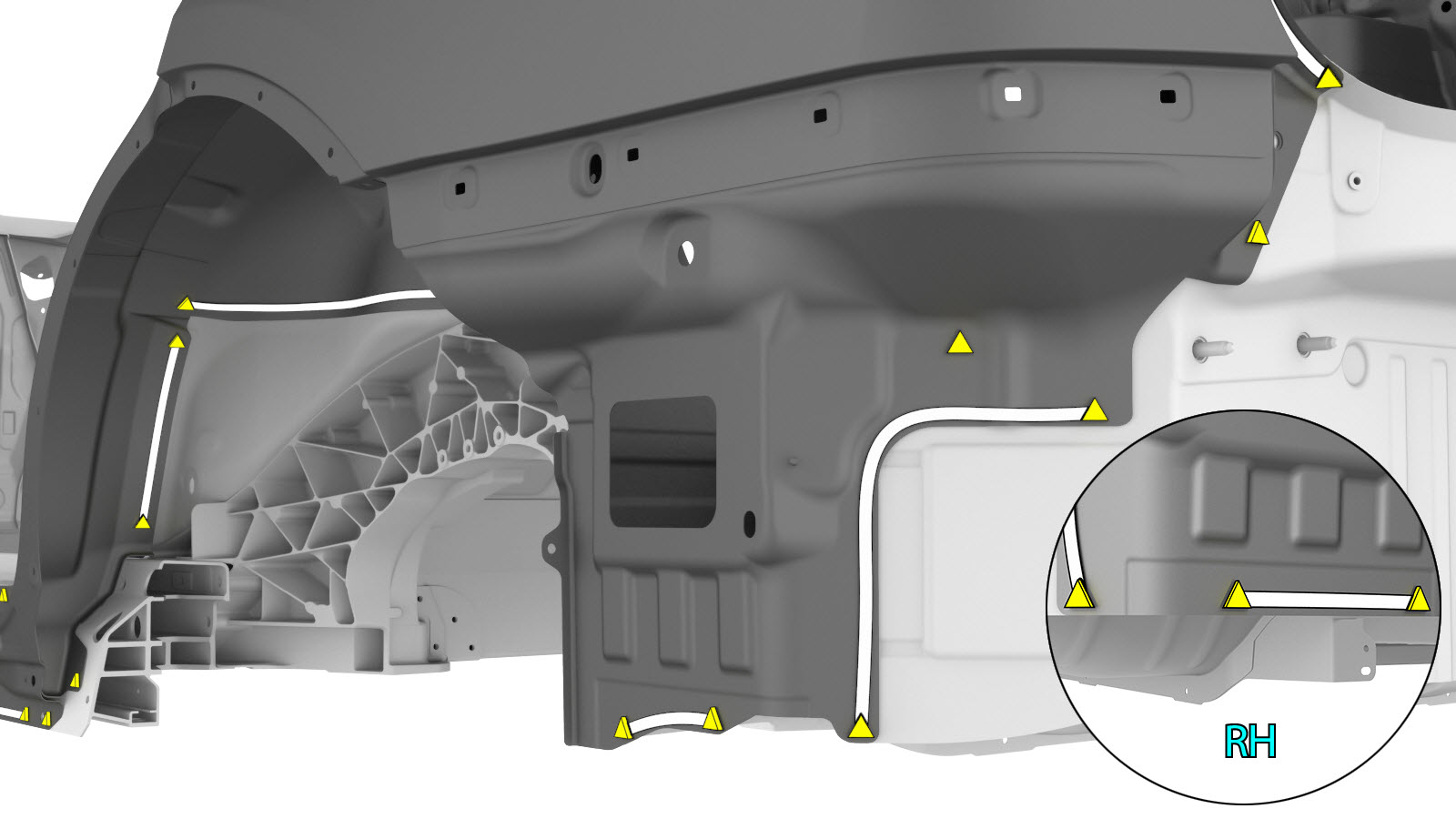

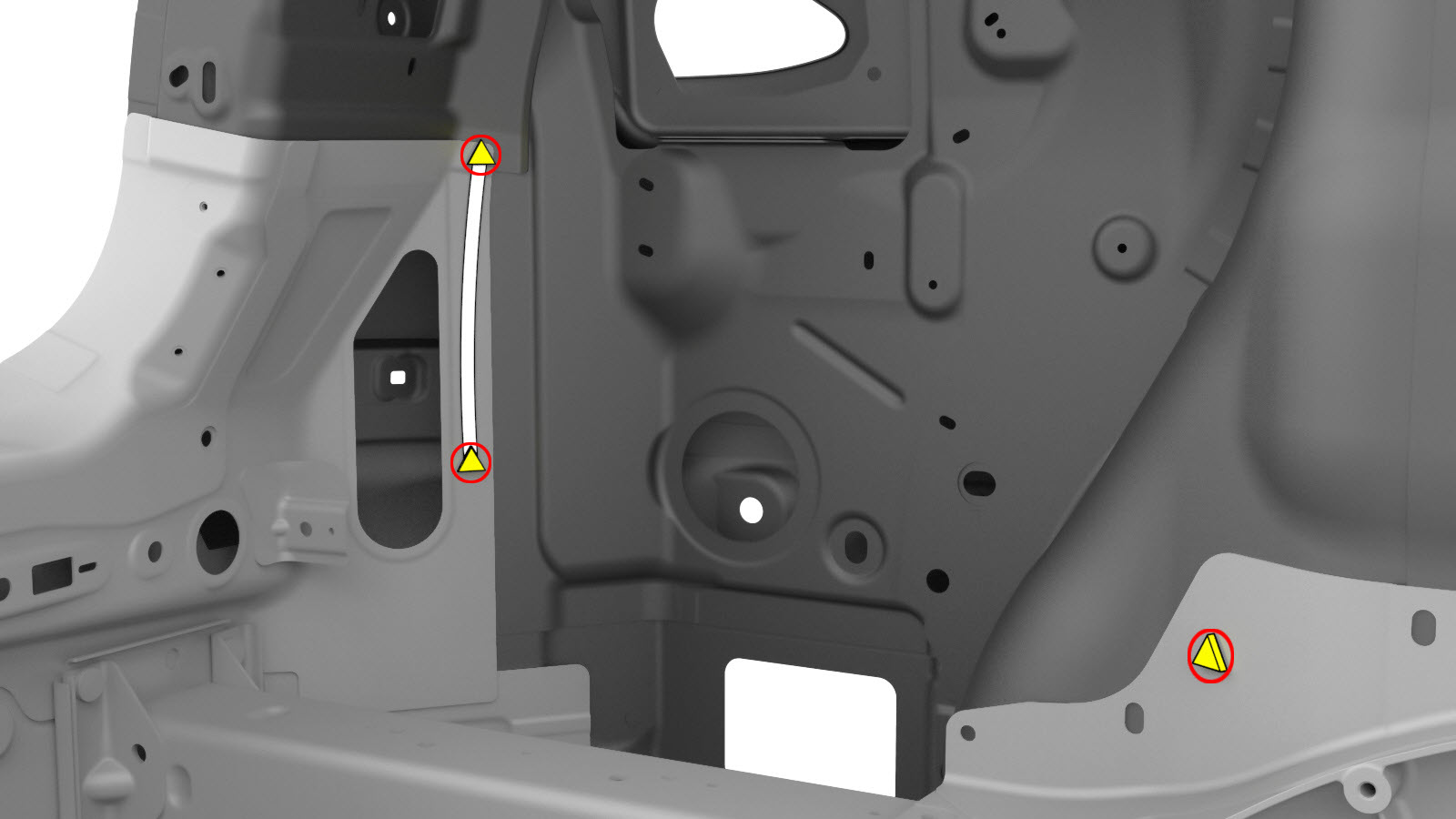

Preparación para la instalación.
o Remaches abombados estructurales, 6,5 mm

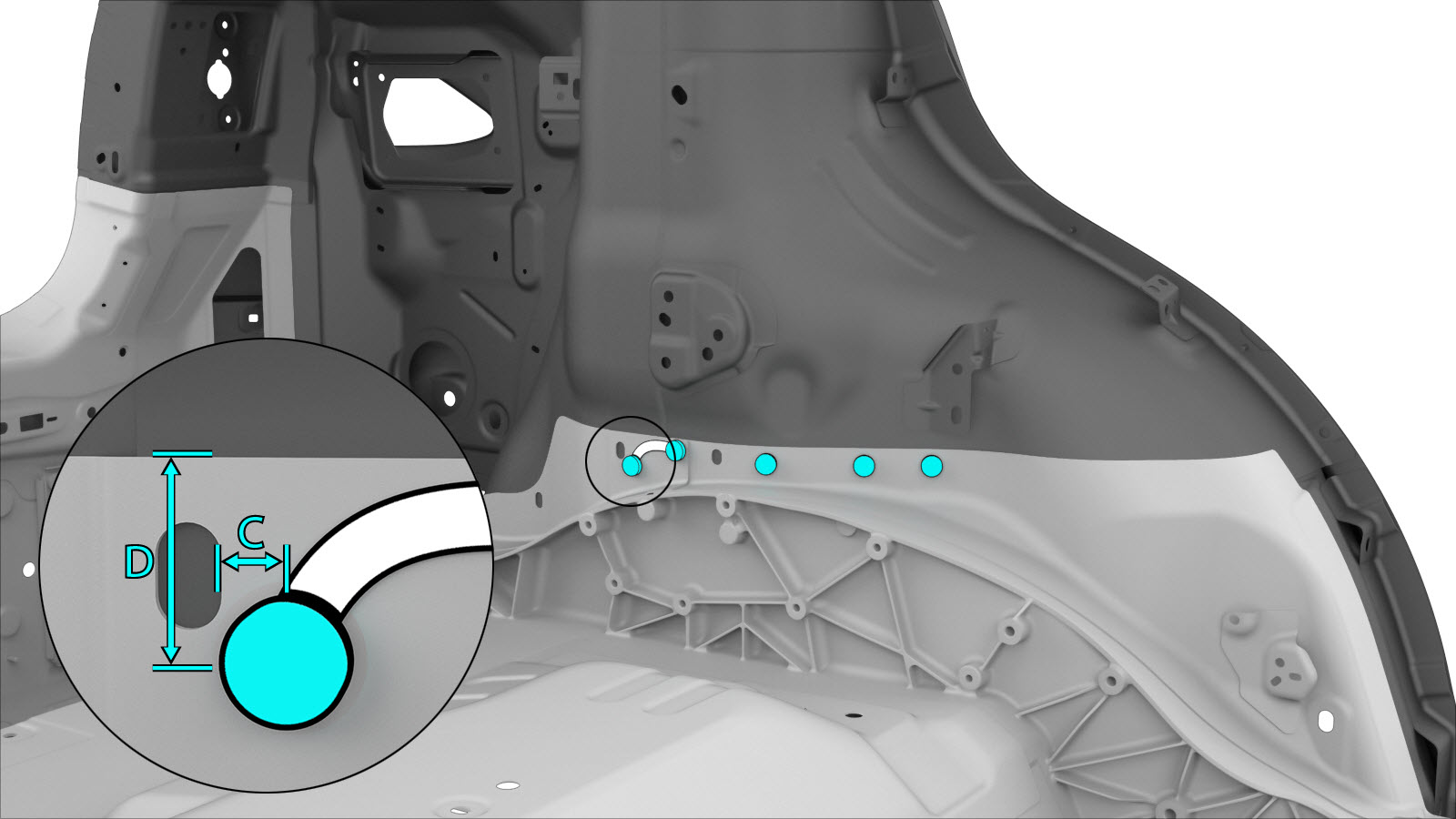

o Remaches estructurales de alta resistencia, 6,5 mm- A = 51 mm.
- B = 15 mm.
o Remaches avellanados, 4,8 mm, cortos
o Remaches avellanados, 4,8 mm, largos
o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-

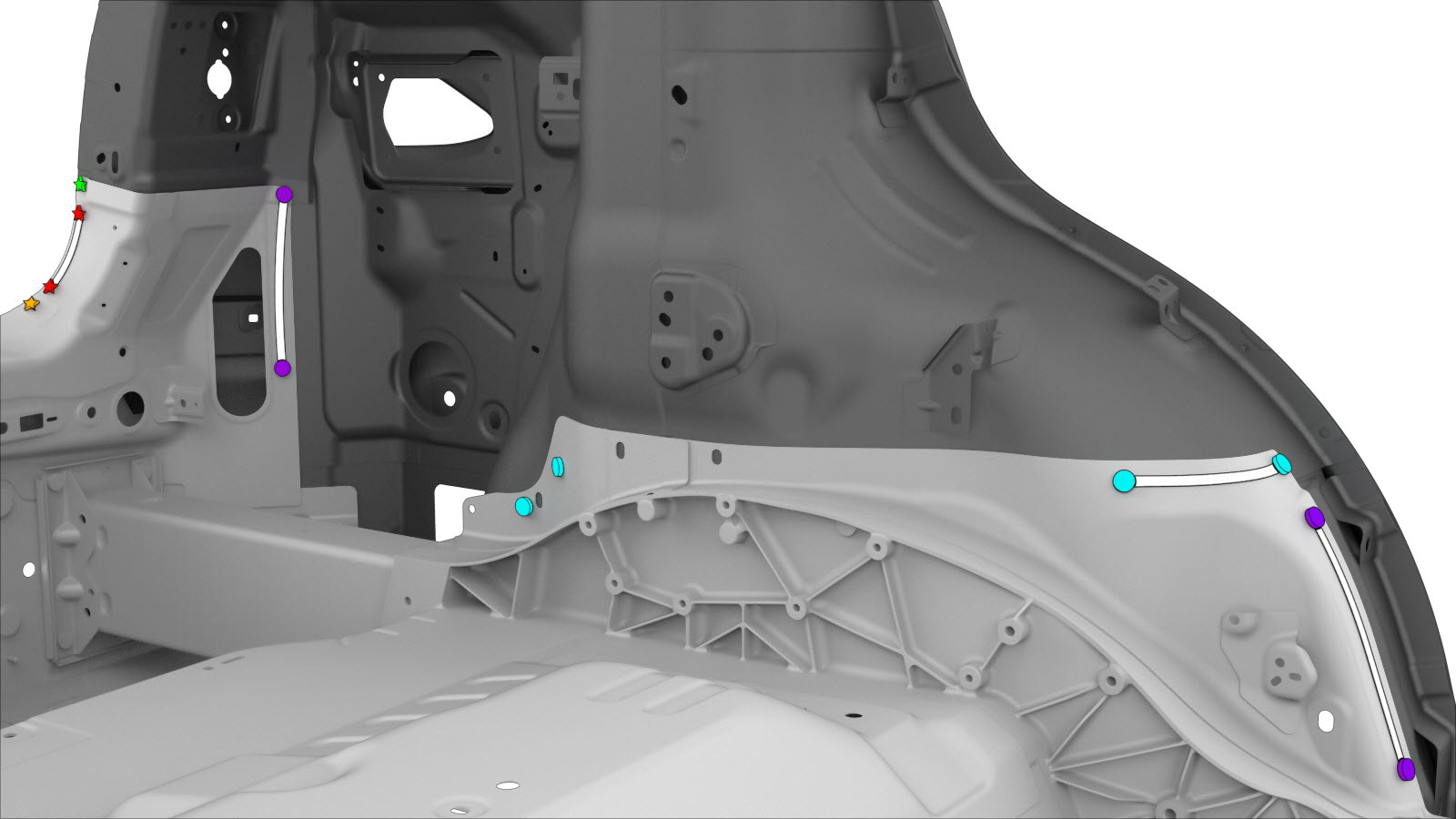

Instale el componente o los componentes nuevos.
Apriete todos los pernos a 25 Nm.
-
Instale Refuerzo del exterior del nodo trasero.
-

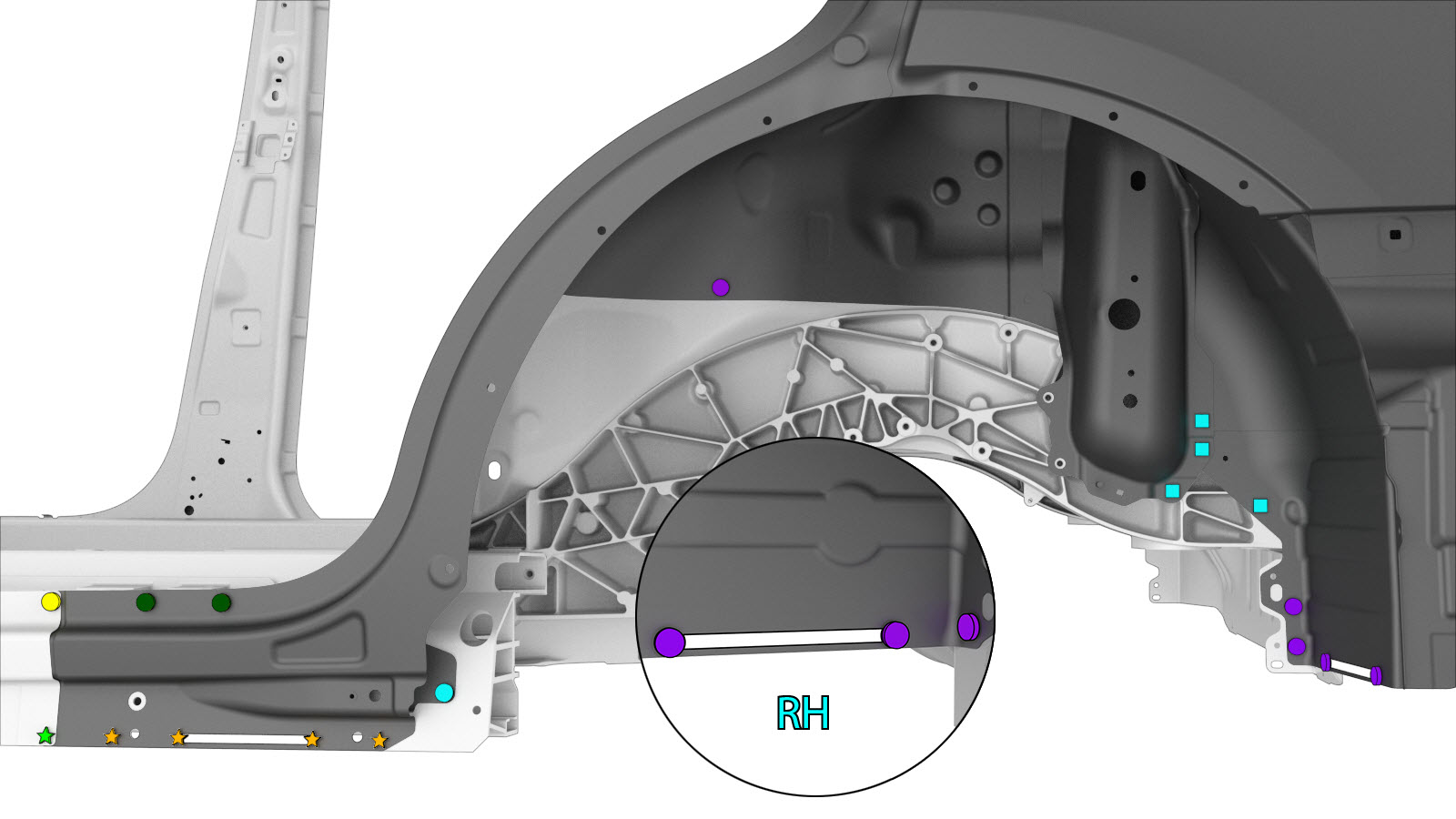

Instale las fijaciones como se indica.
o Remaches estructurales de alta resistencia, 6,5 mm
- C = 10 mm.
- D = 29 mm.
-
Solo para vehículos fabricados hasta el 14 de febrero de 2022: Rellene con uretano el hueco entre el panel exterior de la aleta y el panel exterior inferior de la aleta (indicado en rojo).
- Una vez se haya secado el uretano, utilice sellador de juntas para rellenar completamente la junta.
- Efectúe las operaciones posteriores a la reparación necesarias.
