Soporte del guarnecido inferior del paso de rueda
Código de corrección:
10100134402
10100134502
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

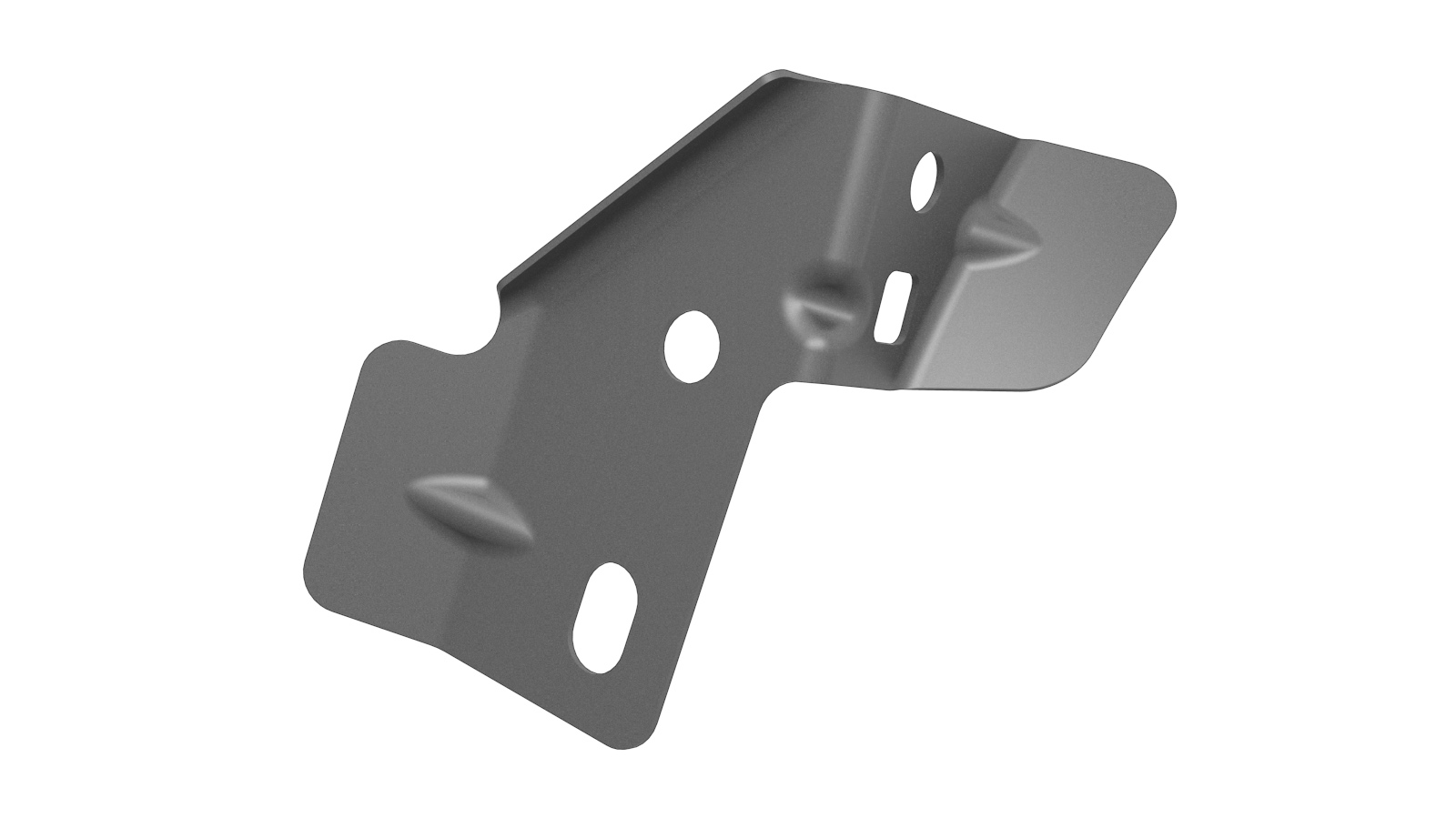

| 1 | PASO DE RUEDA DELANTERO (Paso de rueda delantero) | |
| 4 | Remache abombado estructural, 6,5 mm |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Quite el soporte del guarnecido inferior del paso de rueda de la pieza de servicio delantera del paso de rueda.
-

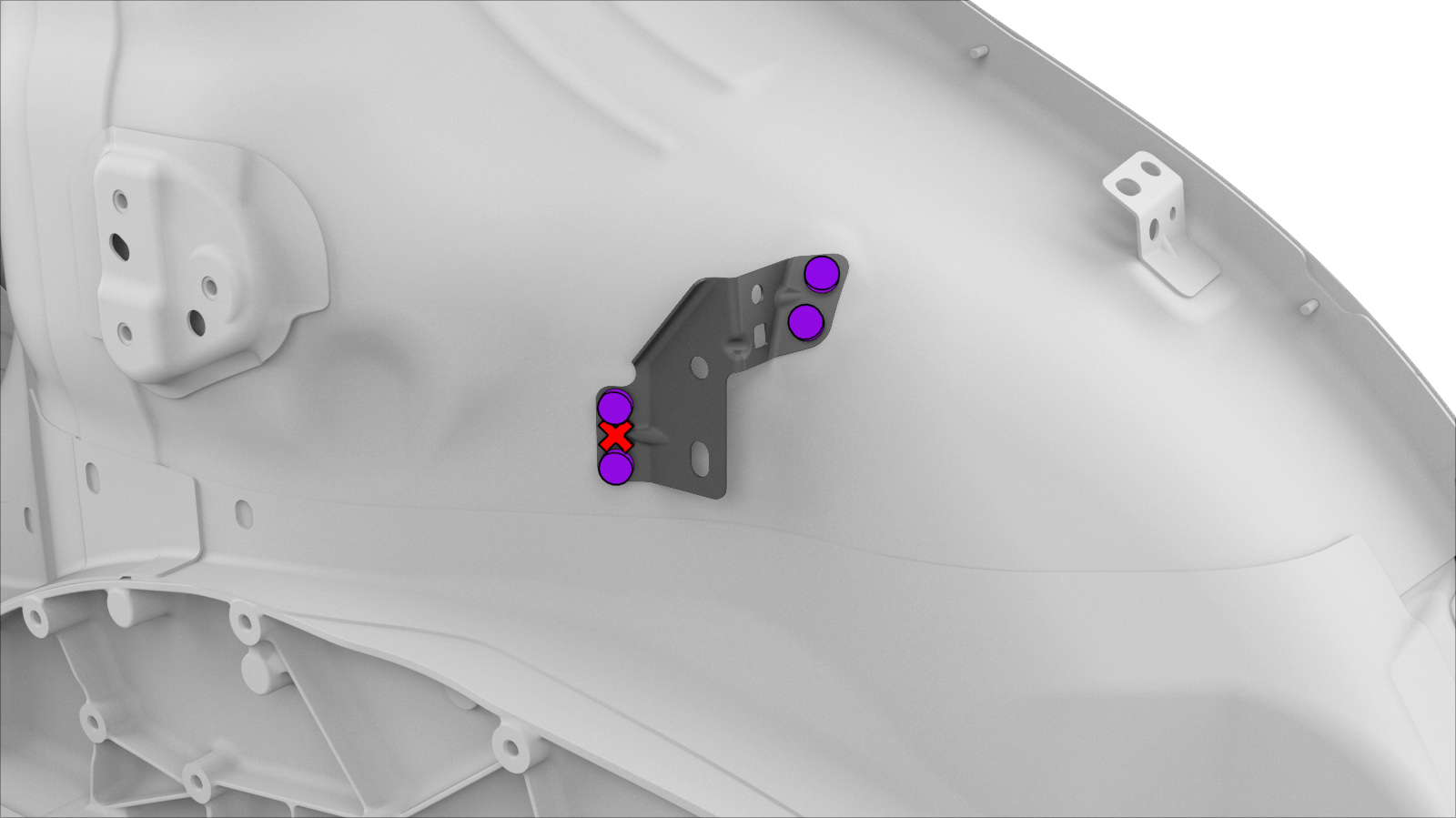

Retire el componente original.
o Soldaduras por puntos de fábrica
-

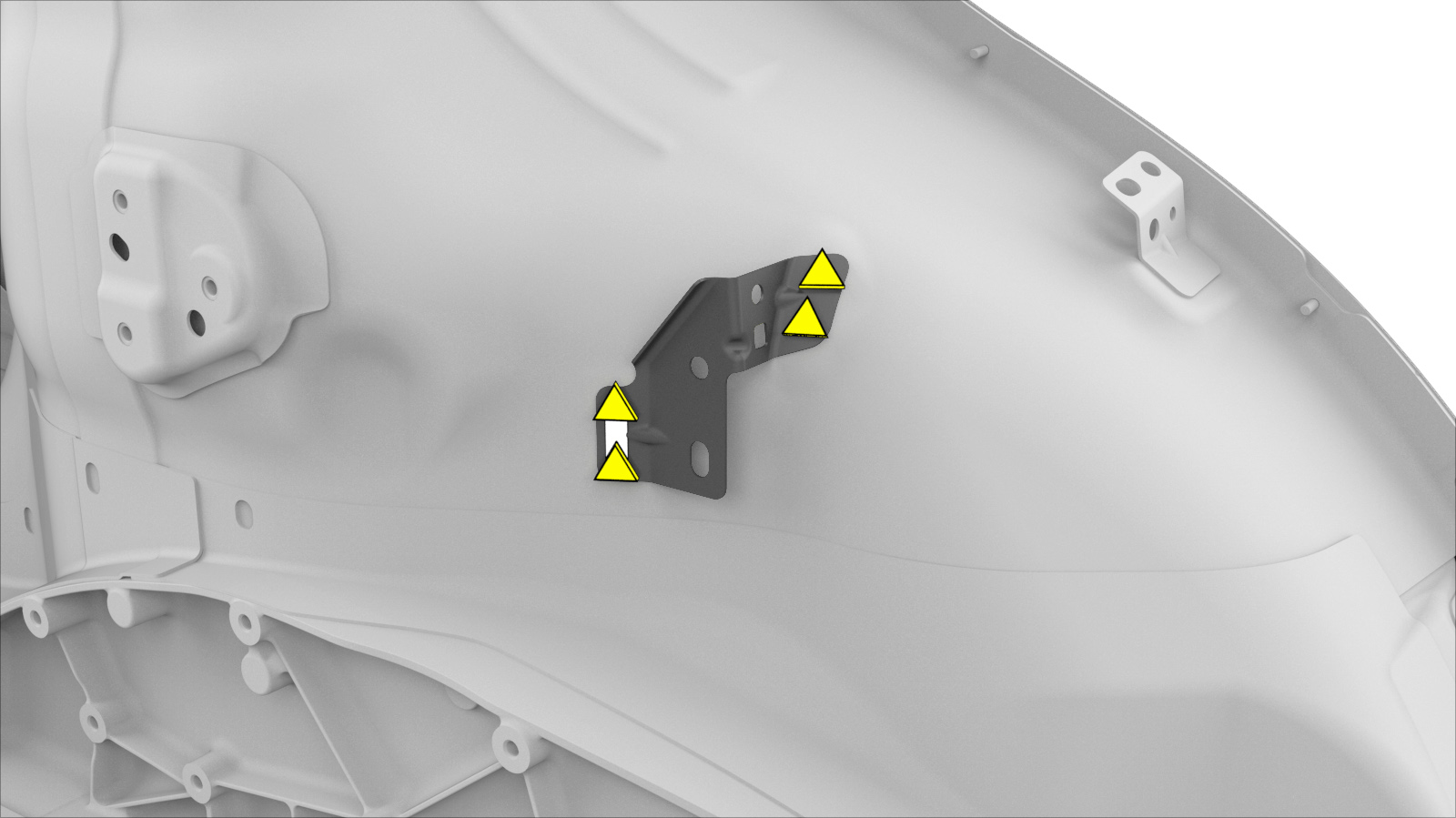

Preparación para la instalación.
o Remaches abombados estructurales, 6,5 mmNotaUna X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
