Lateral de la carrocería (completo)

Código de corrección: 10100130602 10100130702 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

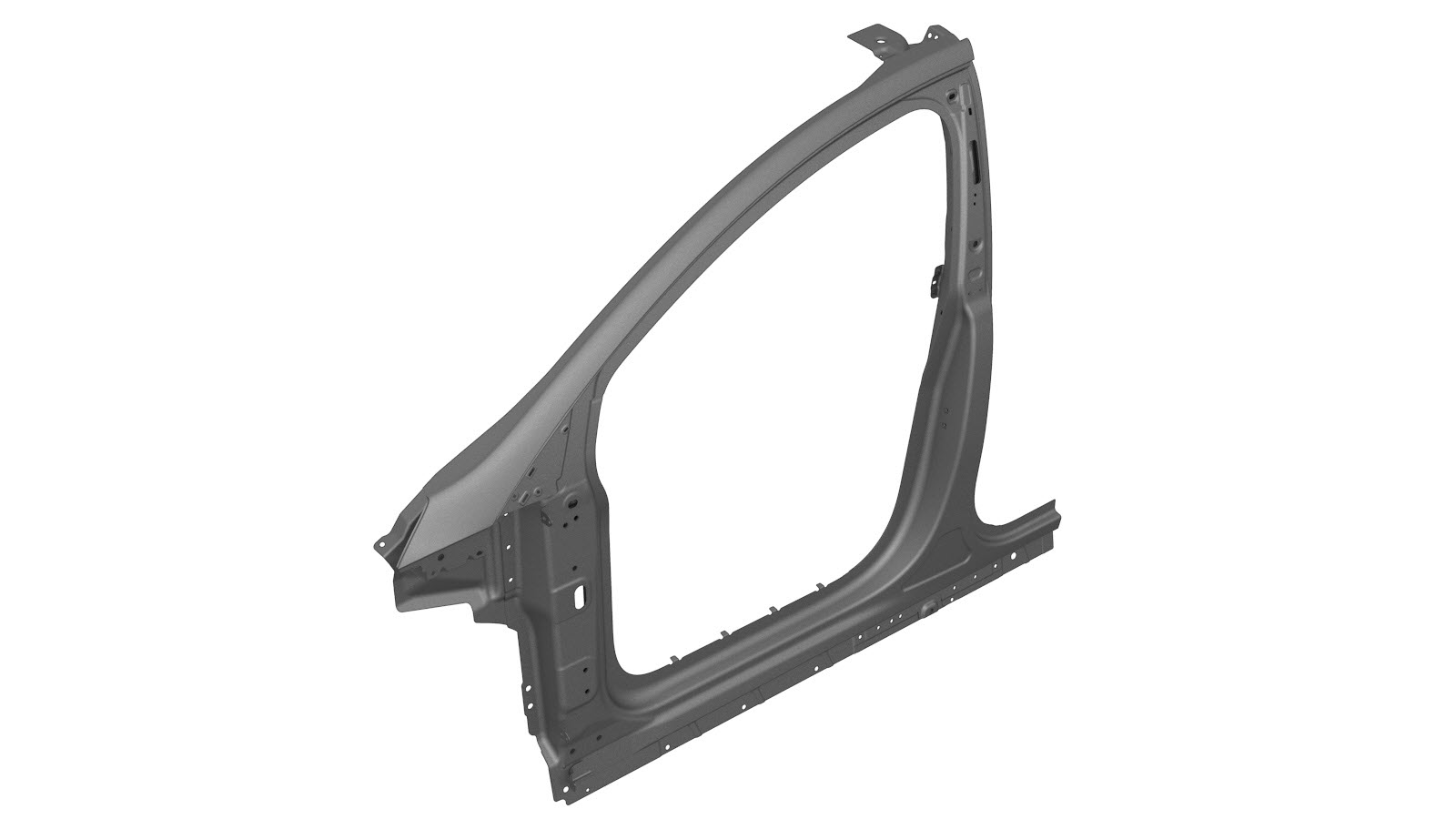

1 CONJ - LATERAL CARROC COMPLETO (Lateral de la carrocería - Completo)
8 Remache estructural de alta resistencia, 6,5 mm
1 Remache avellanado, 4,8 mm, corto
3 Remache avellanado, 4,8 mm, largo
1 Remache Flow Form S08
3 Remache Flow Form S18
14 Remache Flow Form S28
20 Remache Flow Form S38
11 Remache Flow Form S48
3 Remache Flow Form S58
9 Perno , M8-1.25X27 Referencia de Tesla 1621820-00-A.
6 Perno , HF M6X18 PC88 MAT Referencia de Tesla 1006529-00-A.
2 Perno , HF M10X80 PC109 SHLDR Referencia de Tesla 1053943-00-C.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

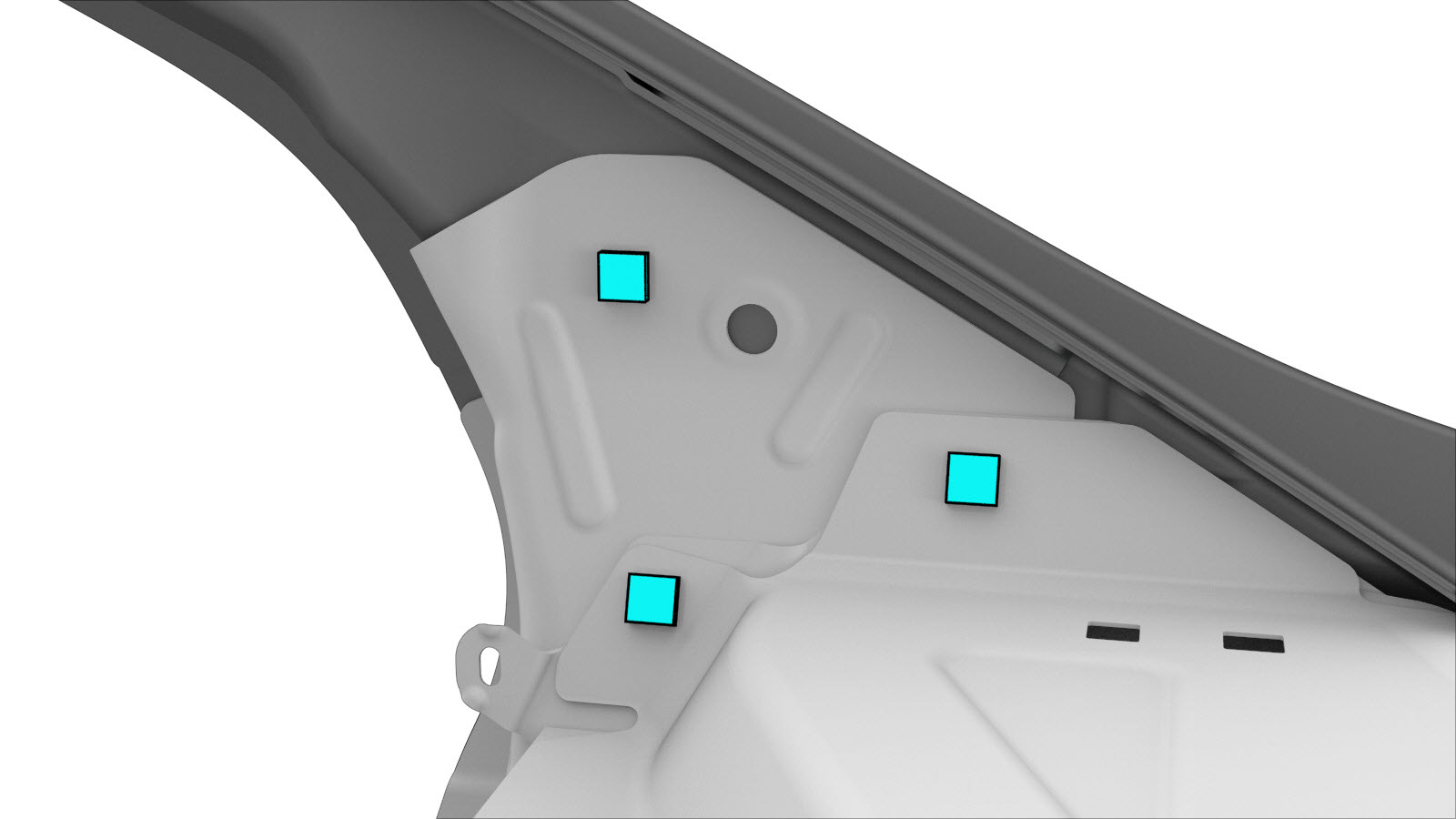

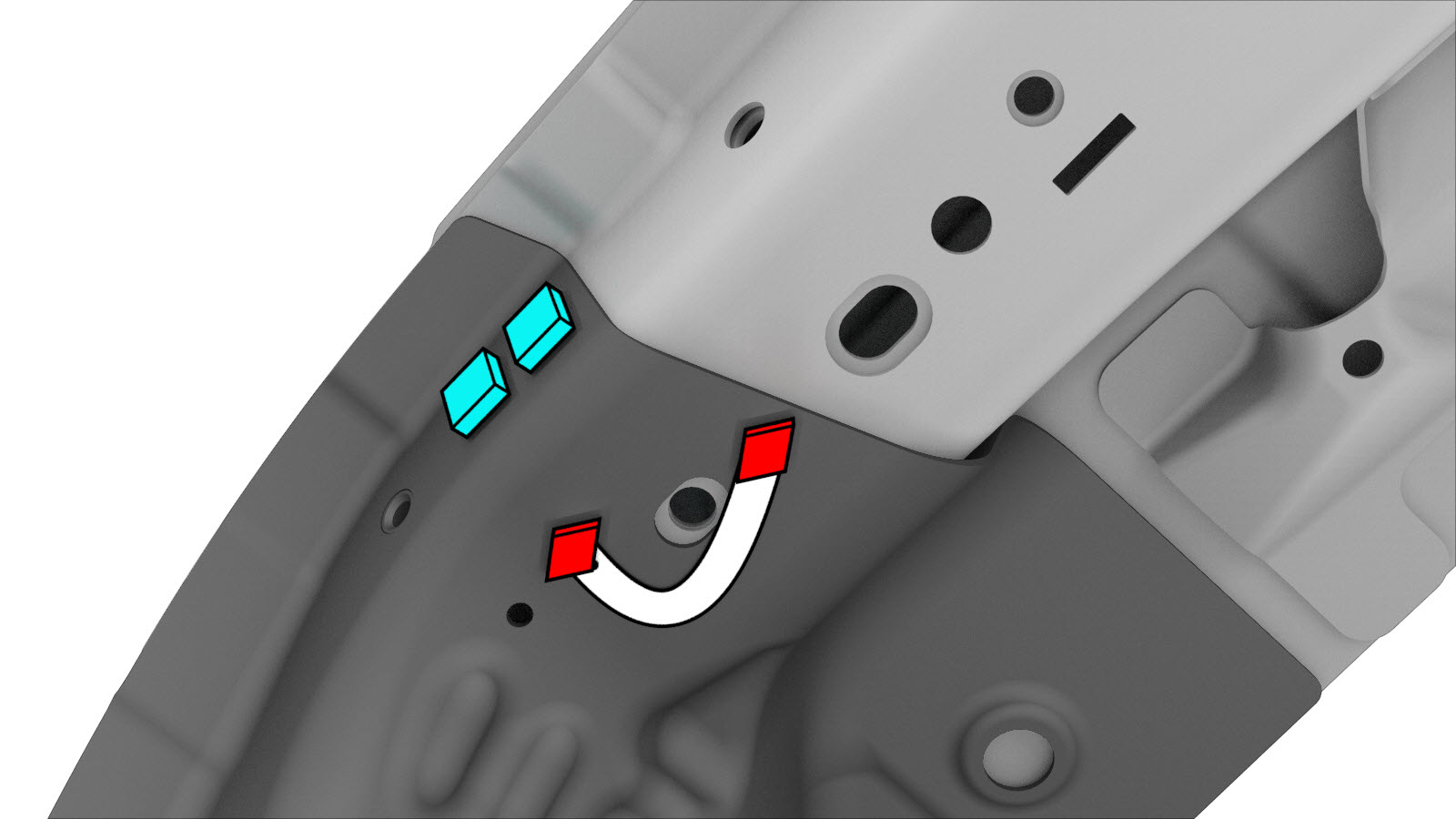

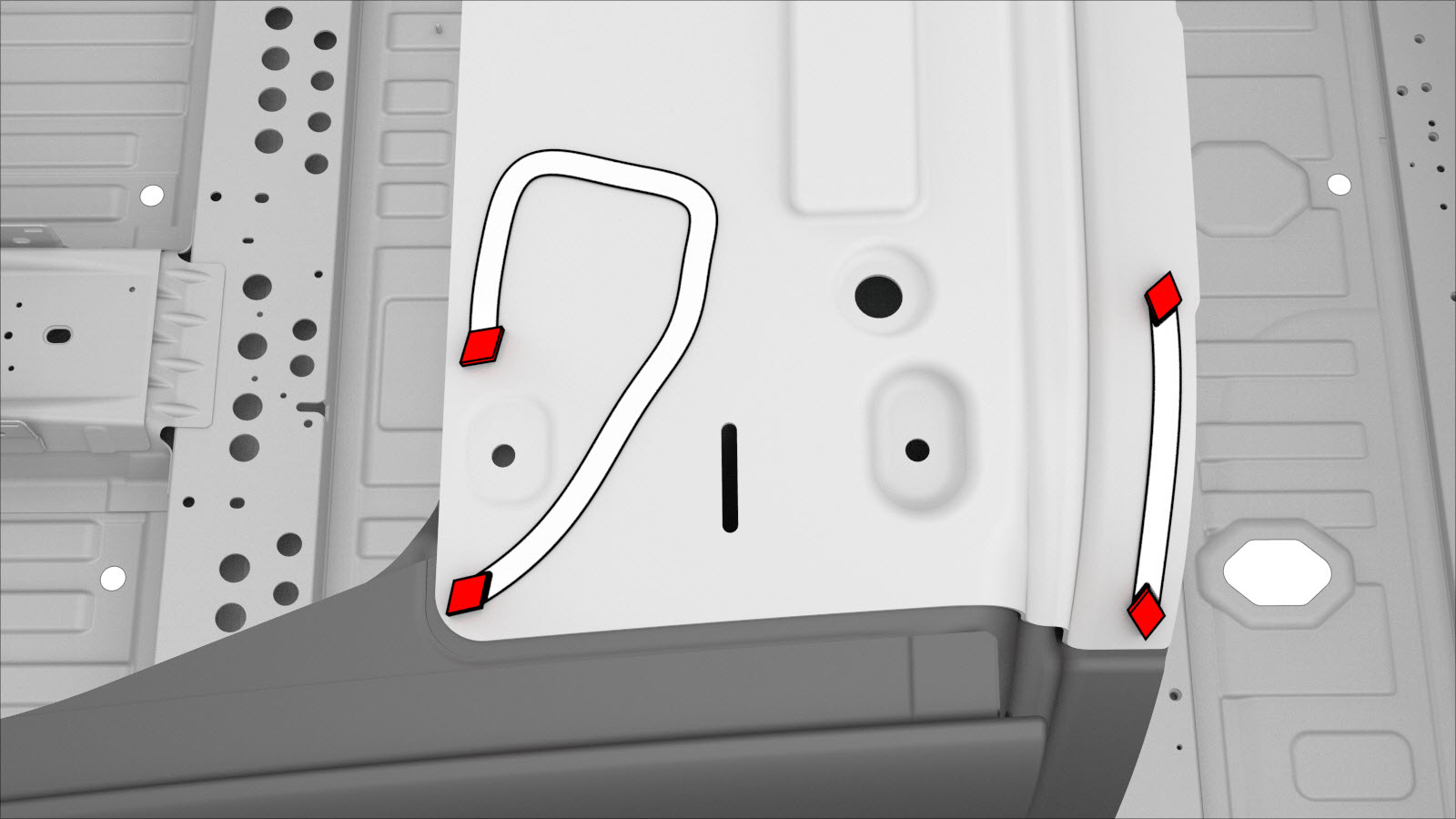

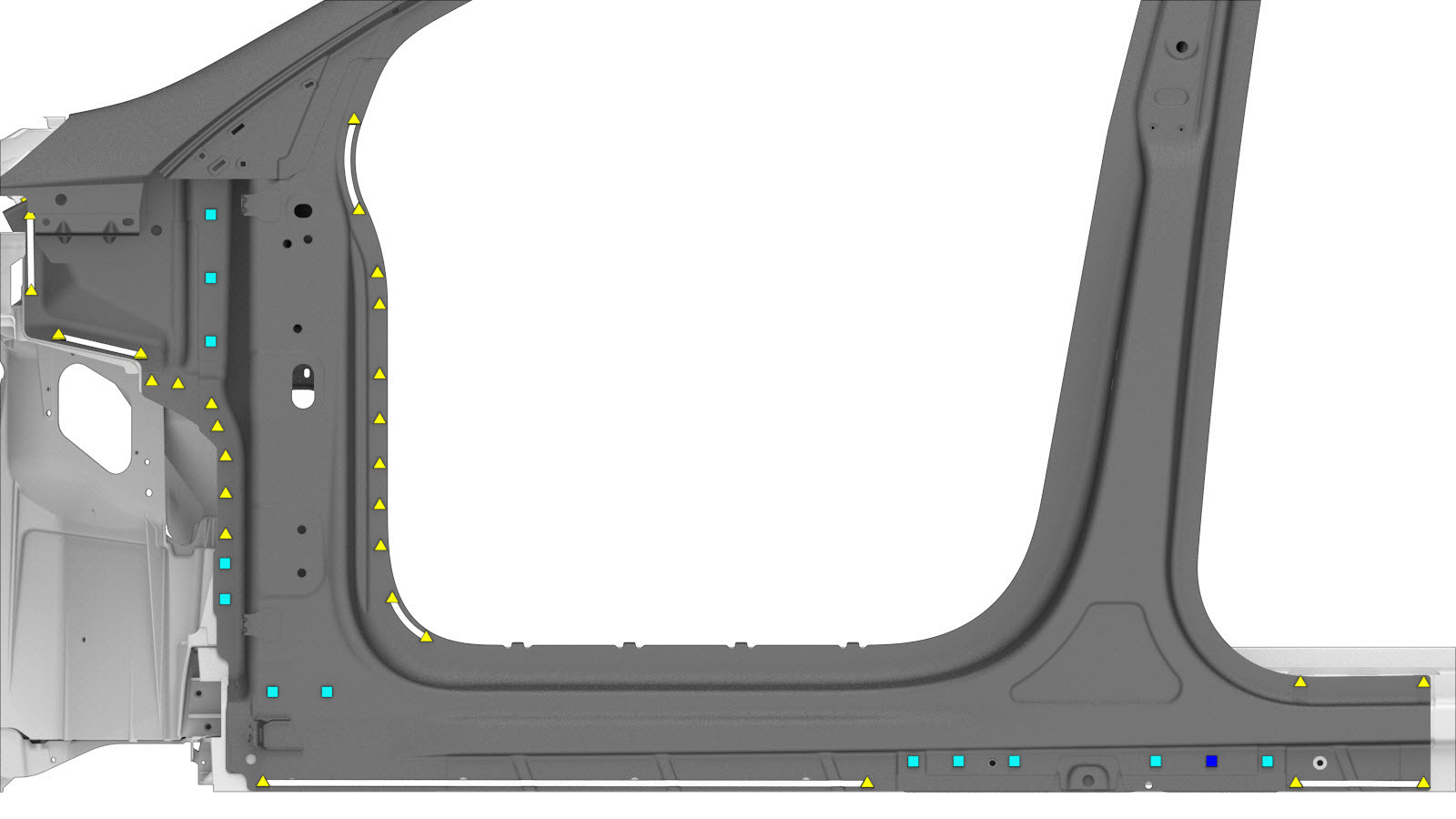

  1. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

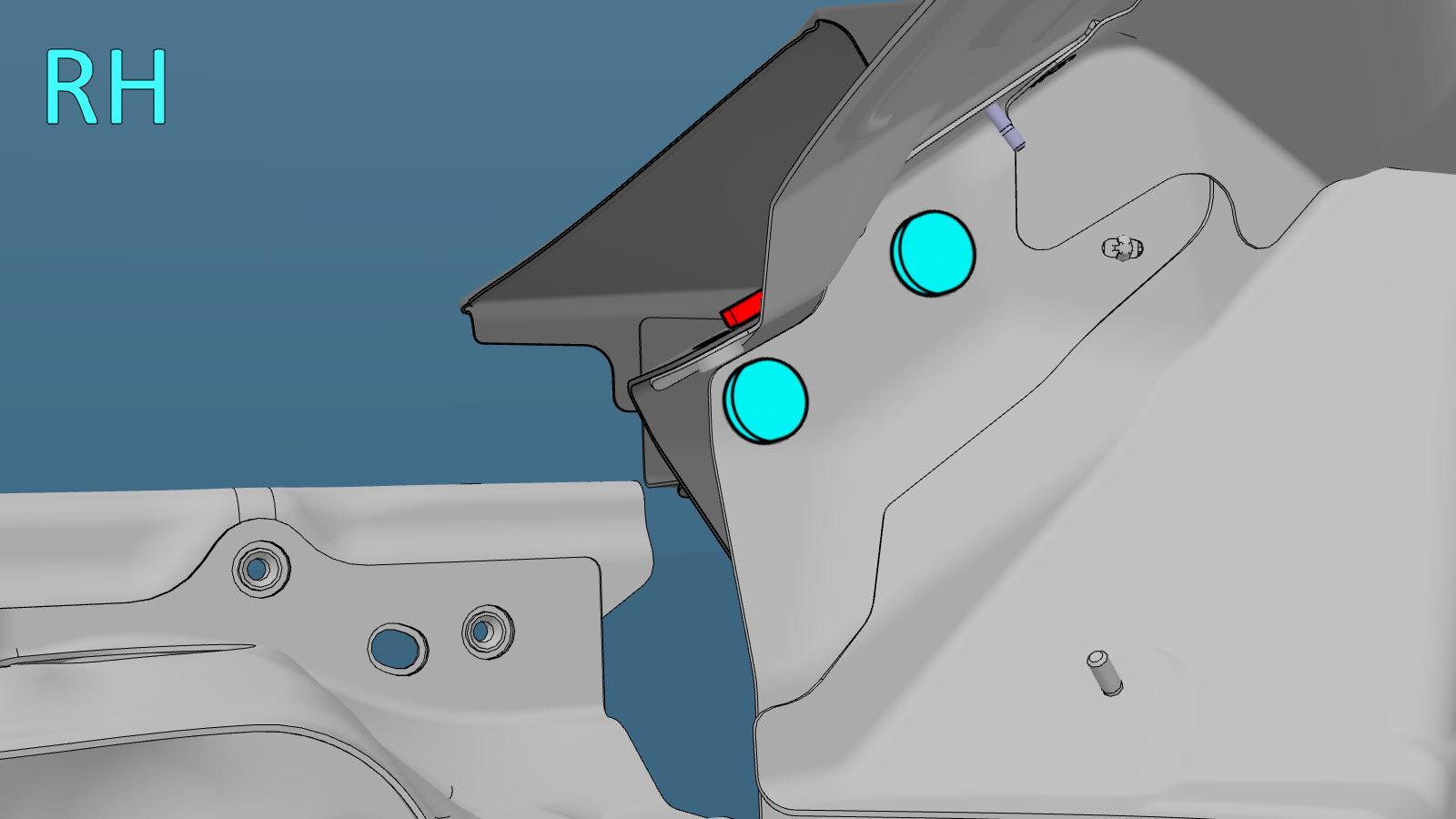

    o Pernos

    o Perno, Torx

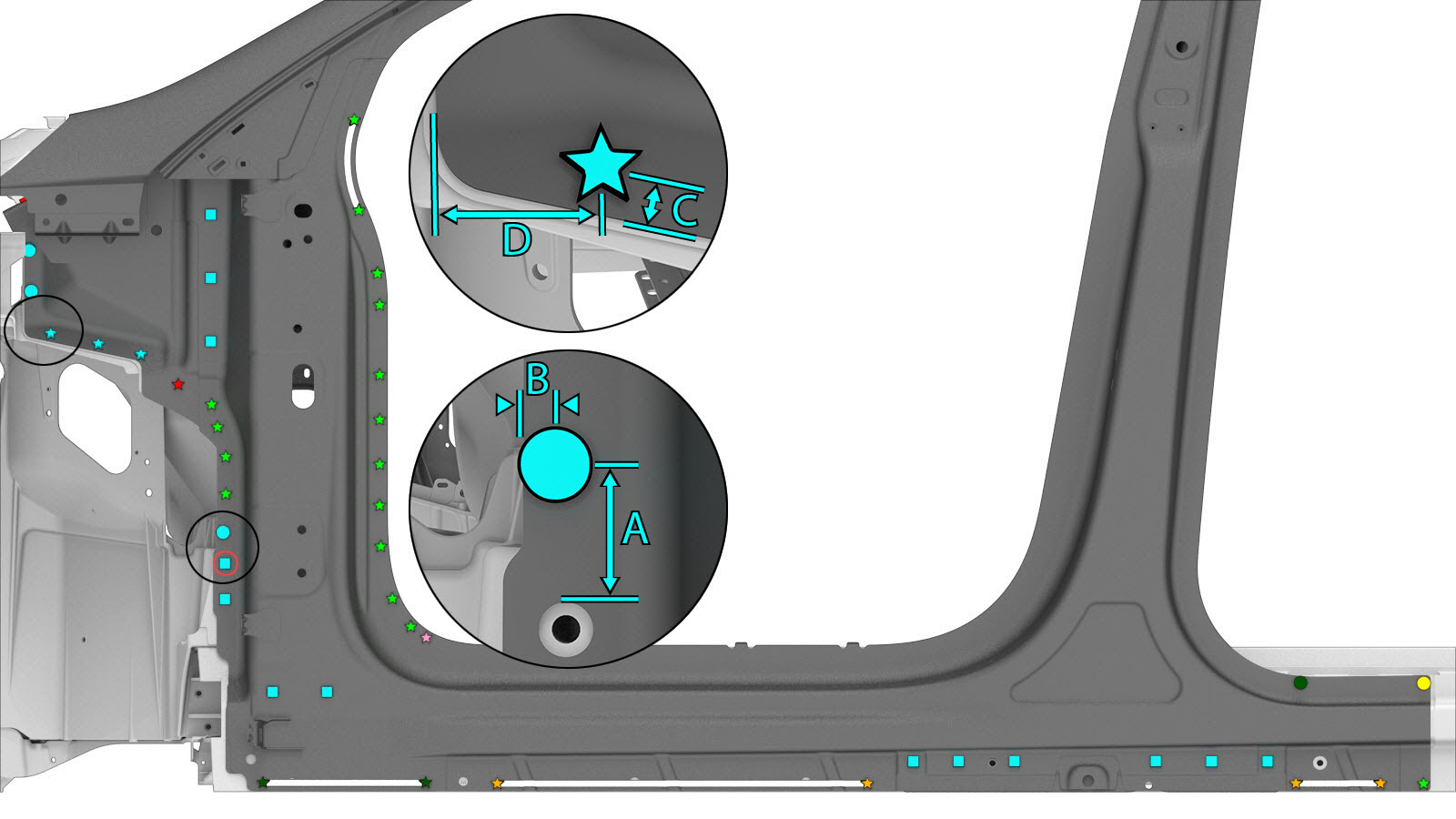

  2. Preparación para la instalación.

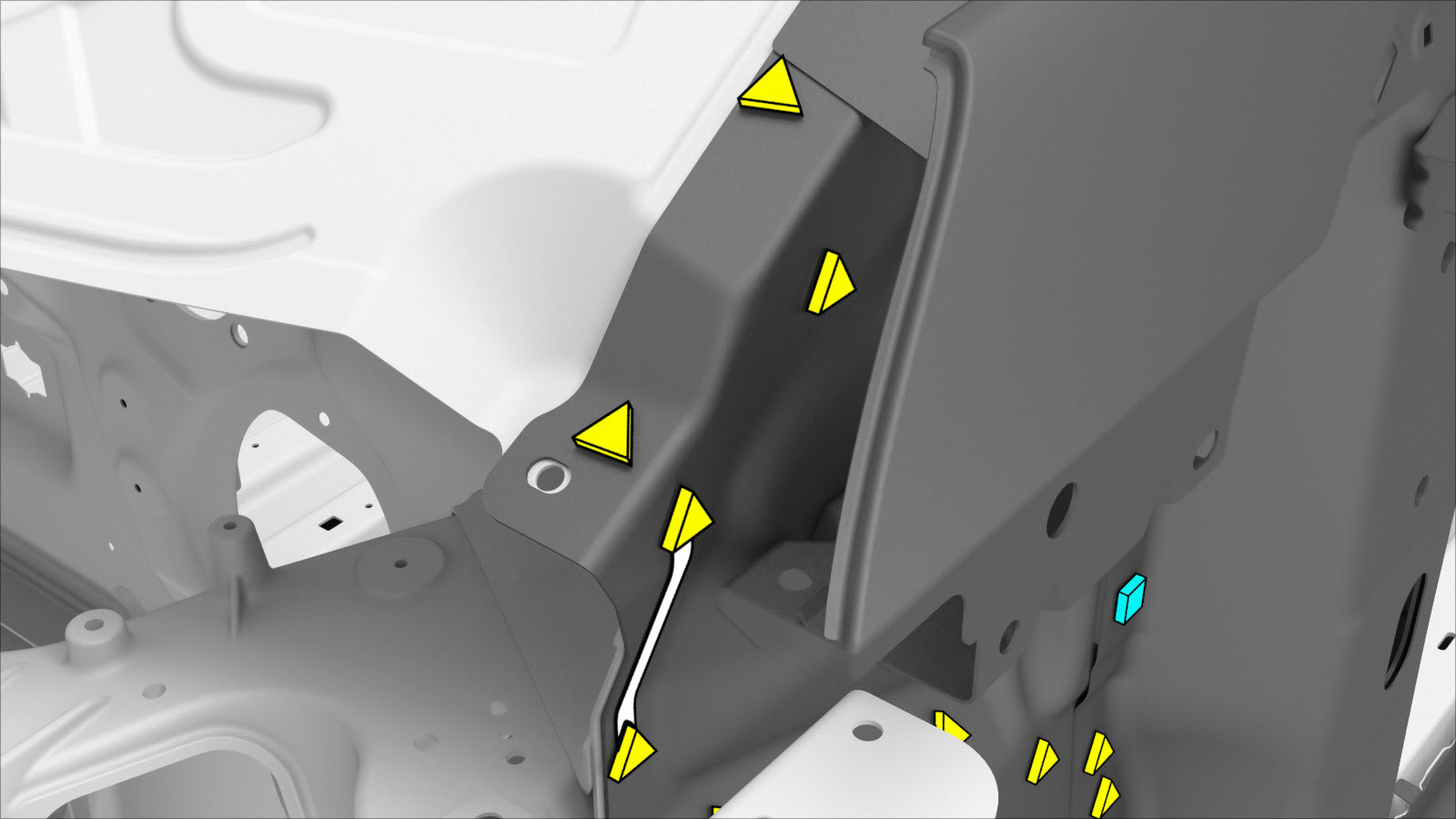

    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 35 mm.
    • B = 8 mm.

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

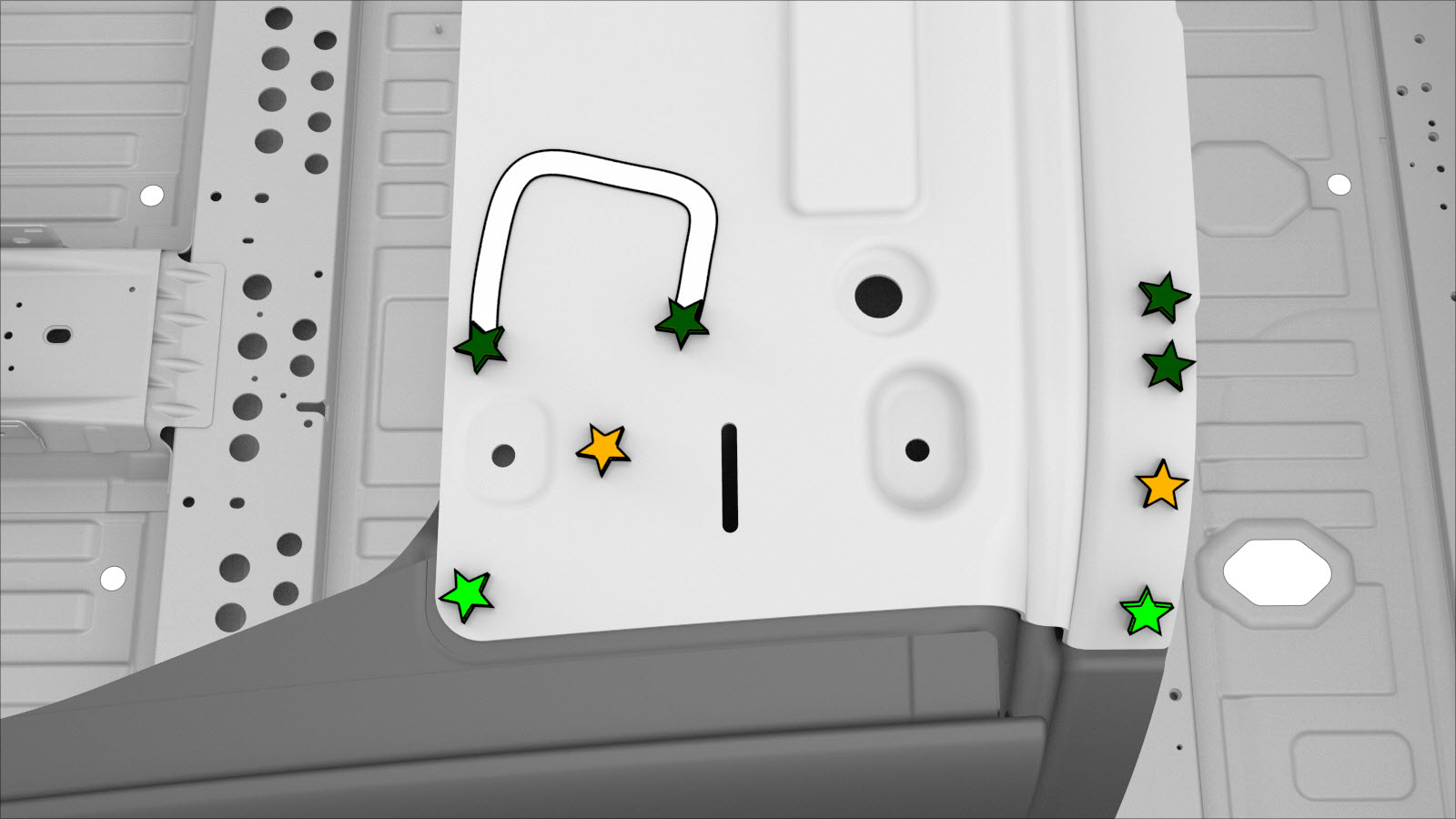

    o Remaches Flow Form, S08

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

    o Remaches Flow Form, S48

    o Remaches Flow Form, S58
    • C = 10 mm.
    • D = 35 mm.

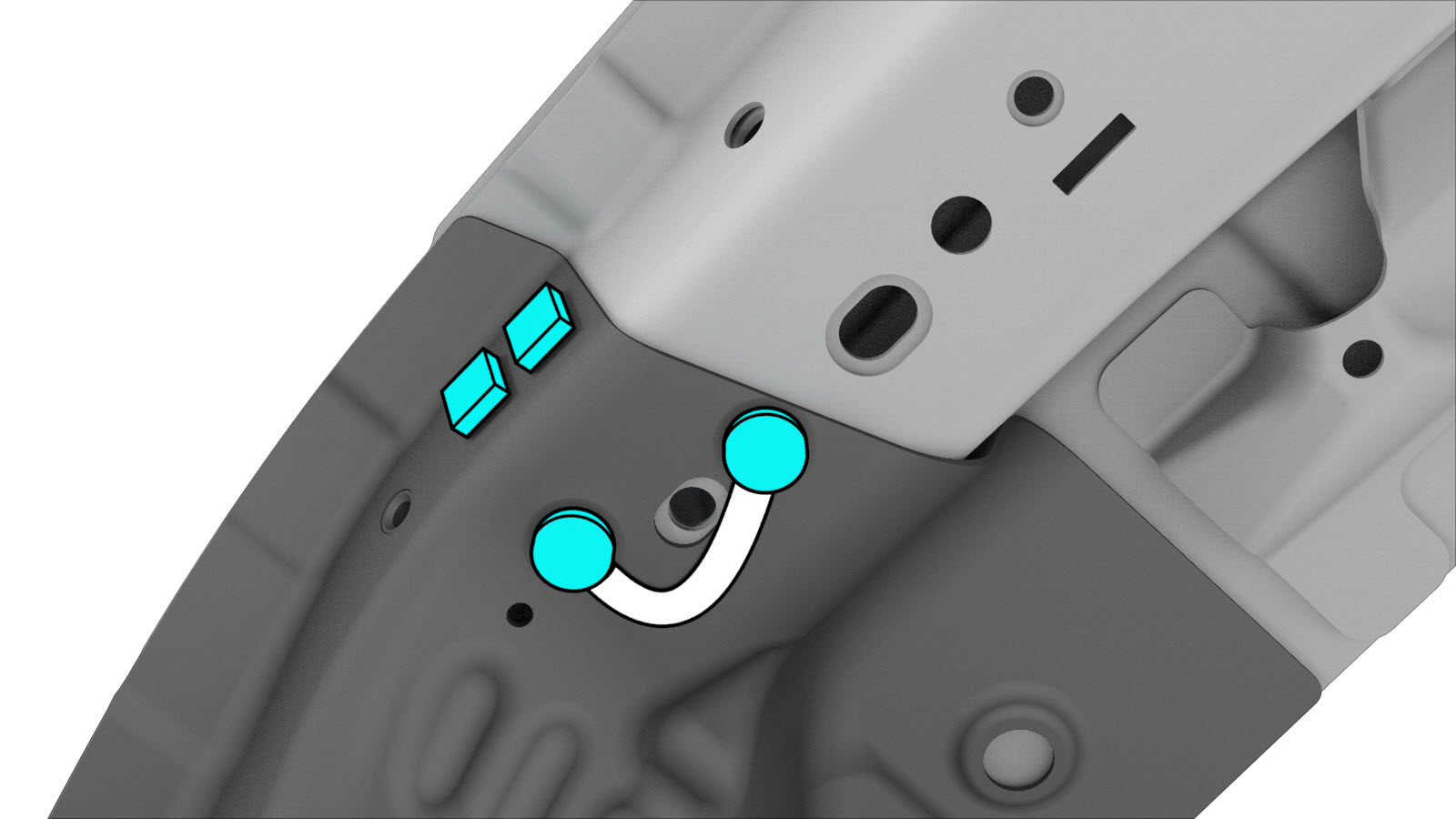

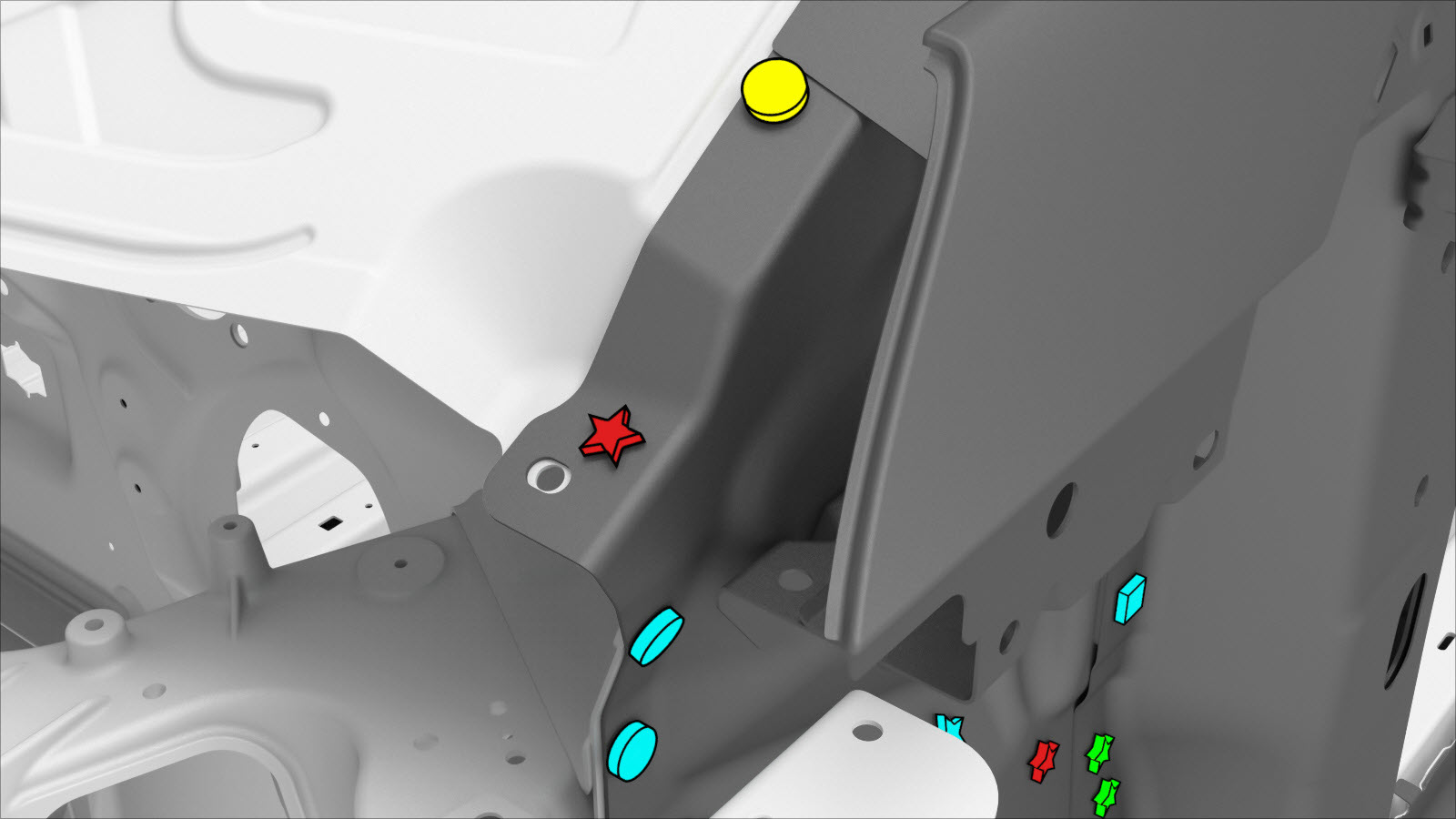

    o Pernos
    Informational PurposesAn informational icon, calling your attention
    Nota

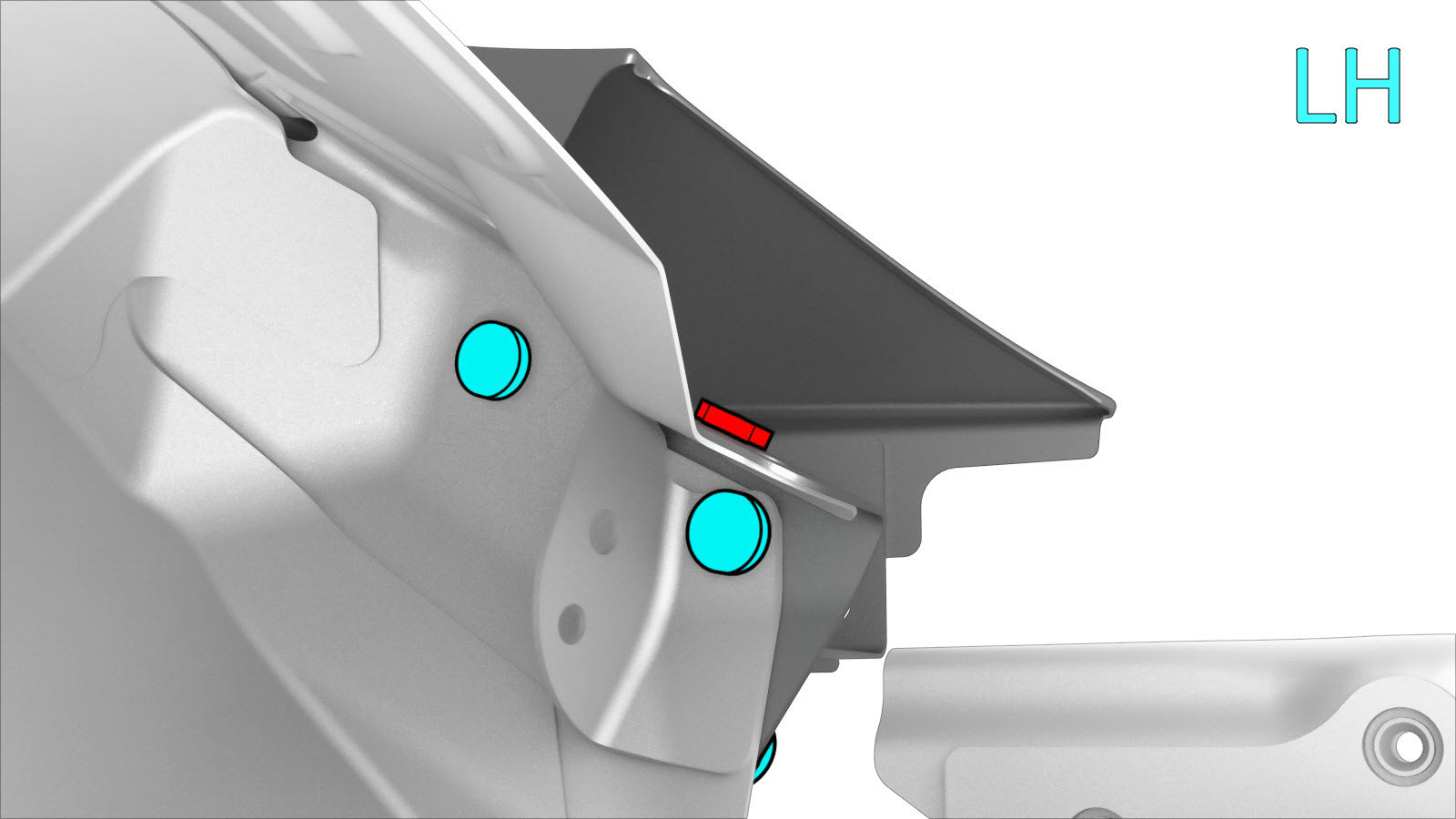

    Instale un perno en la ubicación marcada con un círculo rojo solo si se instaló previamente un perno en esa ubicación.
  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica a continuación:
    • Pernos de cabeza hexagonal M8x27 referencia 1621820-00-A: 24 Nm.
    • Pernos de cabeza hexagonal M6x18 referencia 1006529-00-A: 12 Nm.
    • Pernos de cabeza hexagonal M10x80 referencia 1053943-00-C: 45 Nm.
    • Perno Torx M8x20, referencia de Tesla 1014747-00-B: 24 Nm.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
