Nodo trasero (completo) (vehículos fabricados entre el 7 de marzo de 2022 y el 7 de abril de 2022)

Información de reparación

Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación de los nodos traseros de fundición (vehículos fabricados hasta el 12 de octubre de 2022) para obtener más información.
Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	CONJ-TRAV RAÍL TR (Nodo trasero - Completo)
Lado izquierdo: 23 Lado derecho: 21	Remache estructural de alta resistencia, 6,5 mm
4	Remache avellanado estructural, 6,5 mm
Solo izq.: 1	Perno , M10-1.5x23	Referencia de Tesla 1111154-00-B.
1	Perno , M6-1x19	Referencia de Tesla 1454541-00-A.
2	Perno , M8x20	Referencia de Tesla 1007580-00-A.
1	Perno , M8x50	Referencia de Tesla 1046838-00-A.
Solo der.: 1	Perno , M8x20	Referencia de Tesla 1552447-00-A.
Lado izquierdo: 2 Lado derecho: 1	Perno , M8x27	Referencia de Tesla 1621820-00-A.
2	Perno, cabeza Torx , M8x20	Referencia de Tesla 1014747-00-B.
2	Tuerca , M8-1.25,HF,Acero[10],ZnAl,NEGRO	Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Panel de suelo de asiento de la segunda fila.
Retire Panel trasero (Vehículos fabricados hasta el 21 de mayo de 2024).
Retire Suelo del maletero trasero (Vehículos fabricados hasta el 21 de mayo de 2024).
Retire Panel de vierteaguas del maletero (Vehículos fabricados hasta el 21 de mayo de 2024).
Retire Refuerzo superior del nodo trasero (delantero).
Retire Refuerzo superior del nodo trasero (trasero).
Retire Refuerzo inferior de la caja de torsión trasera.
Retire Extensión del panel del suelo del maletero trasero.
Retire Refuerzo del exterior del nodo trasero.
Retire Refuerzo de la torre de amortiguación trasera.

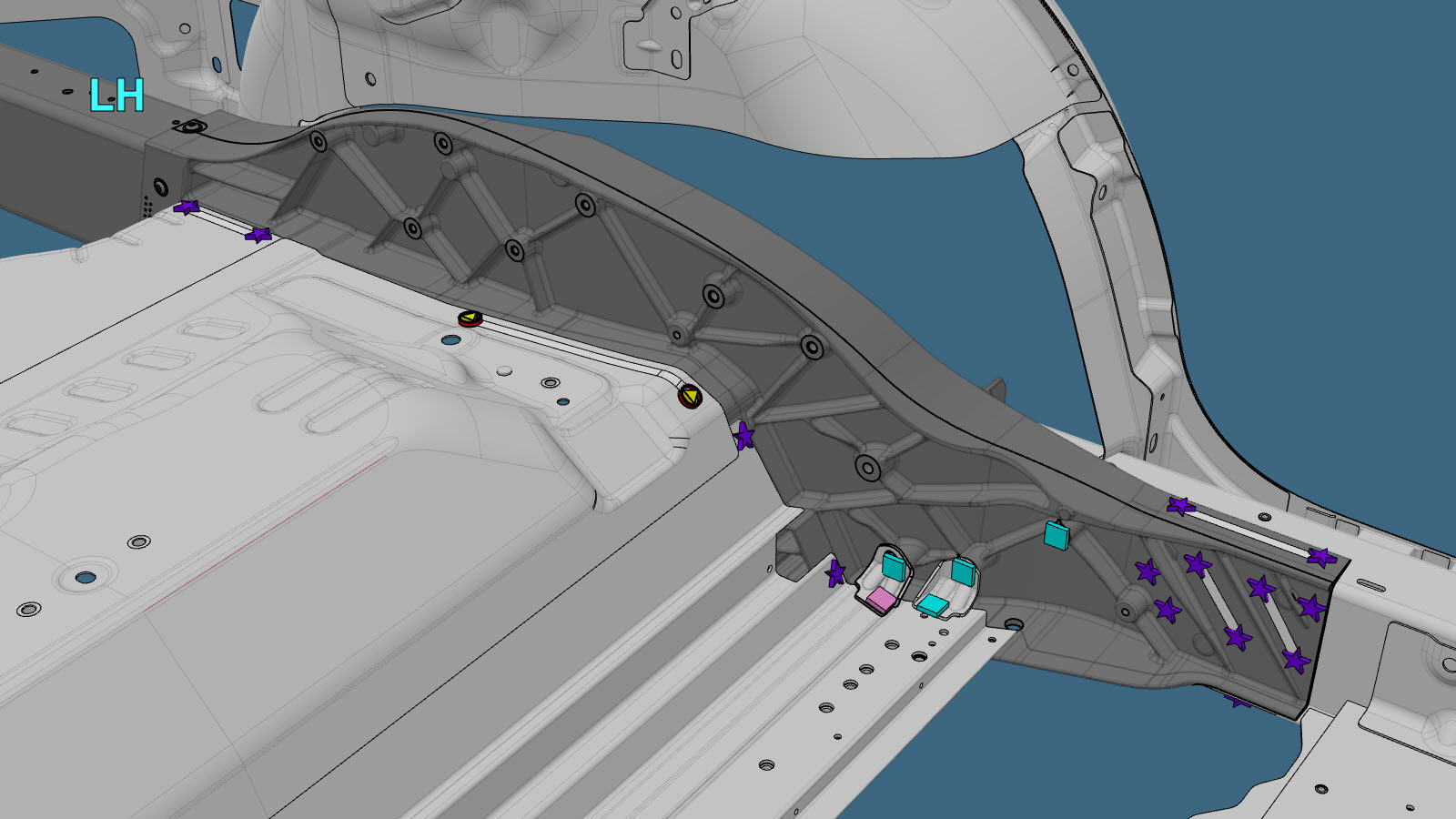

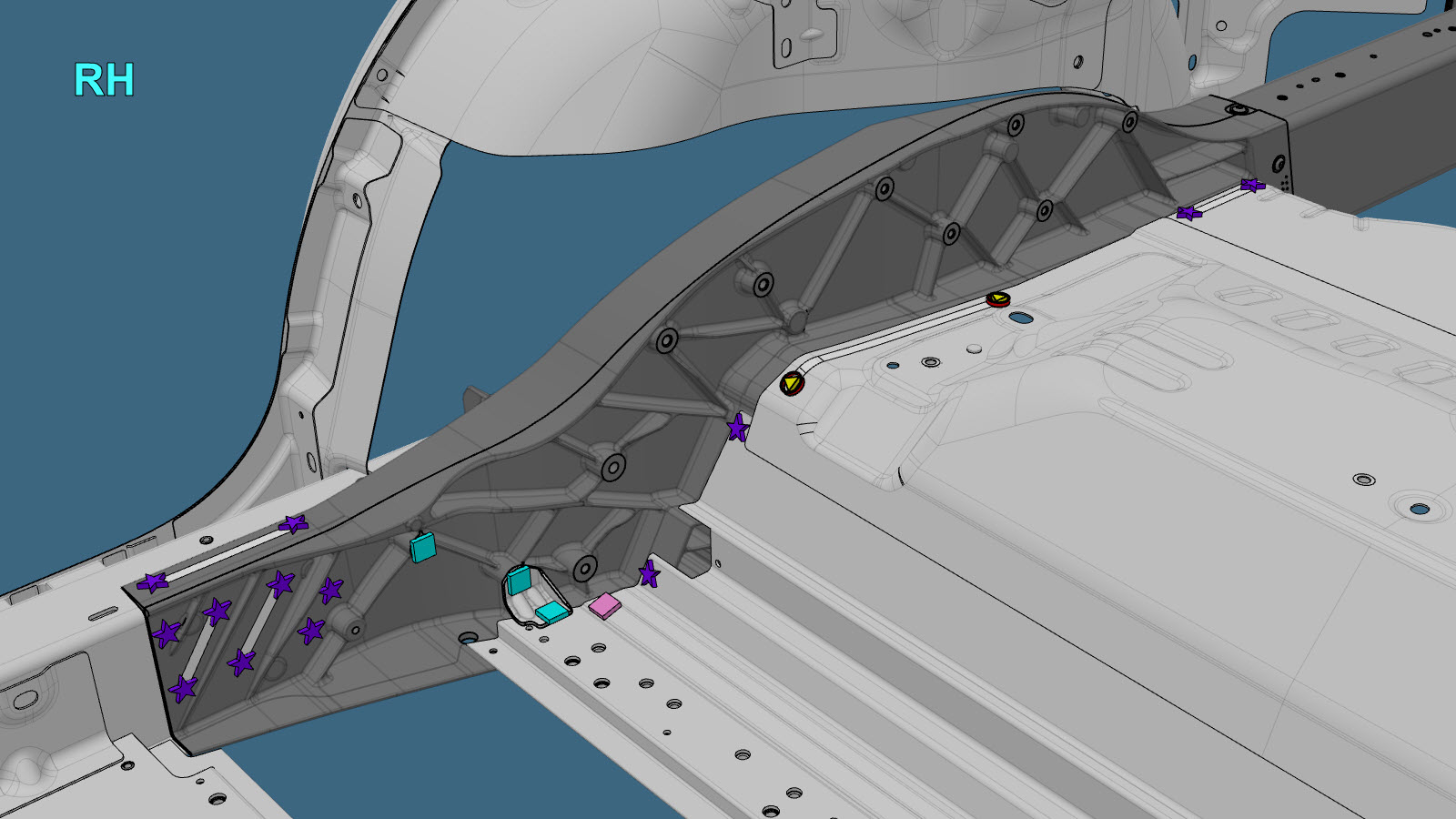

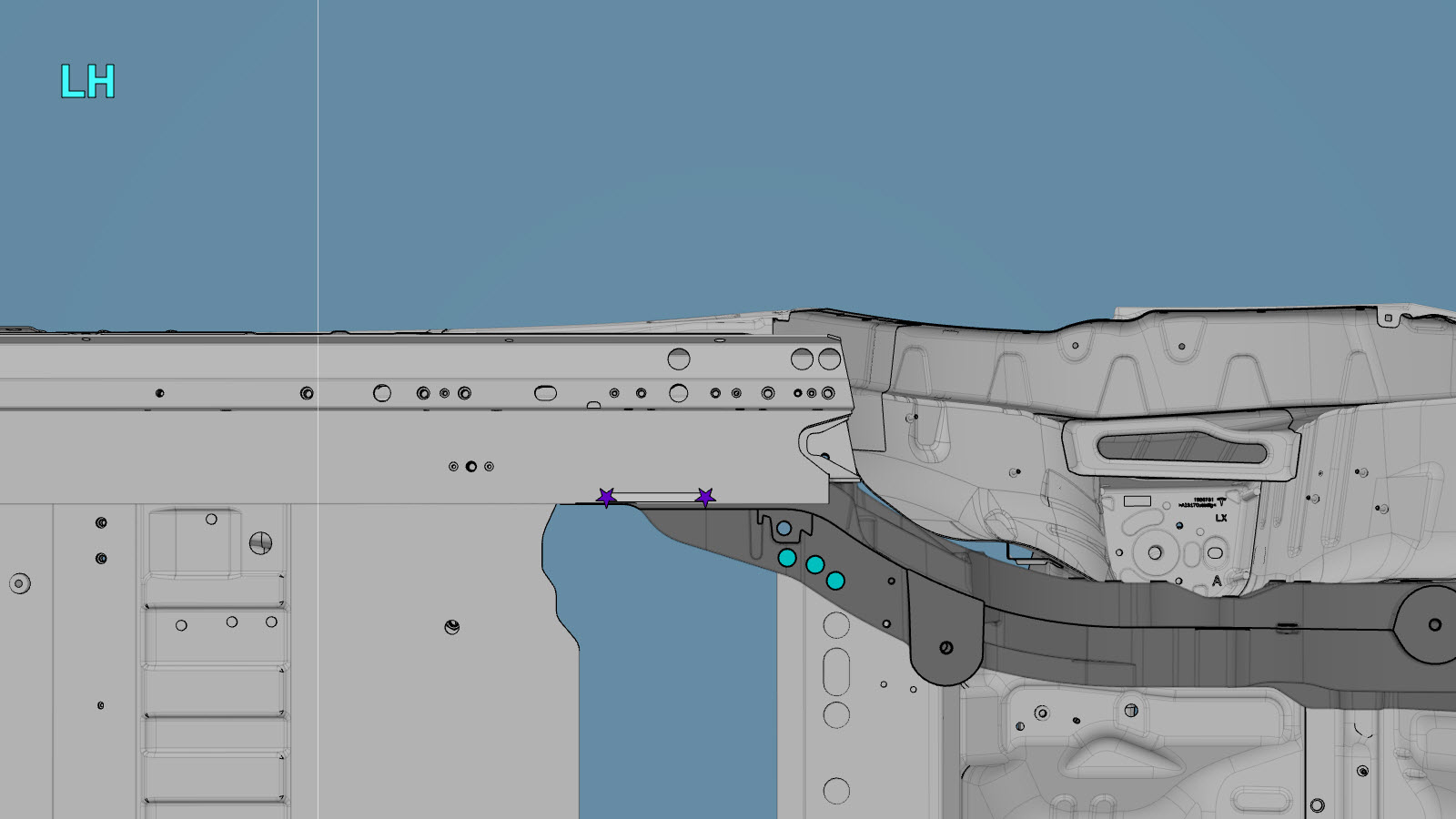

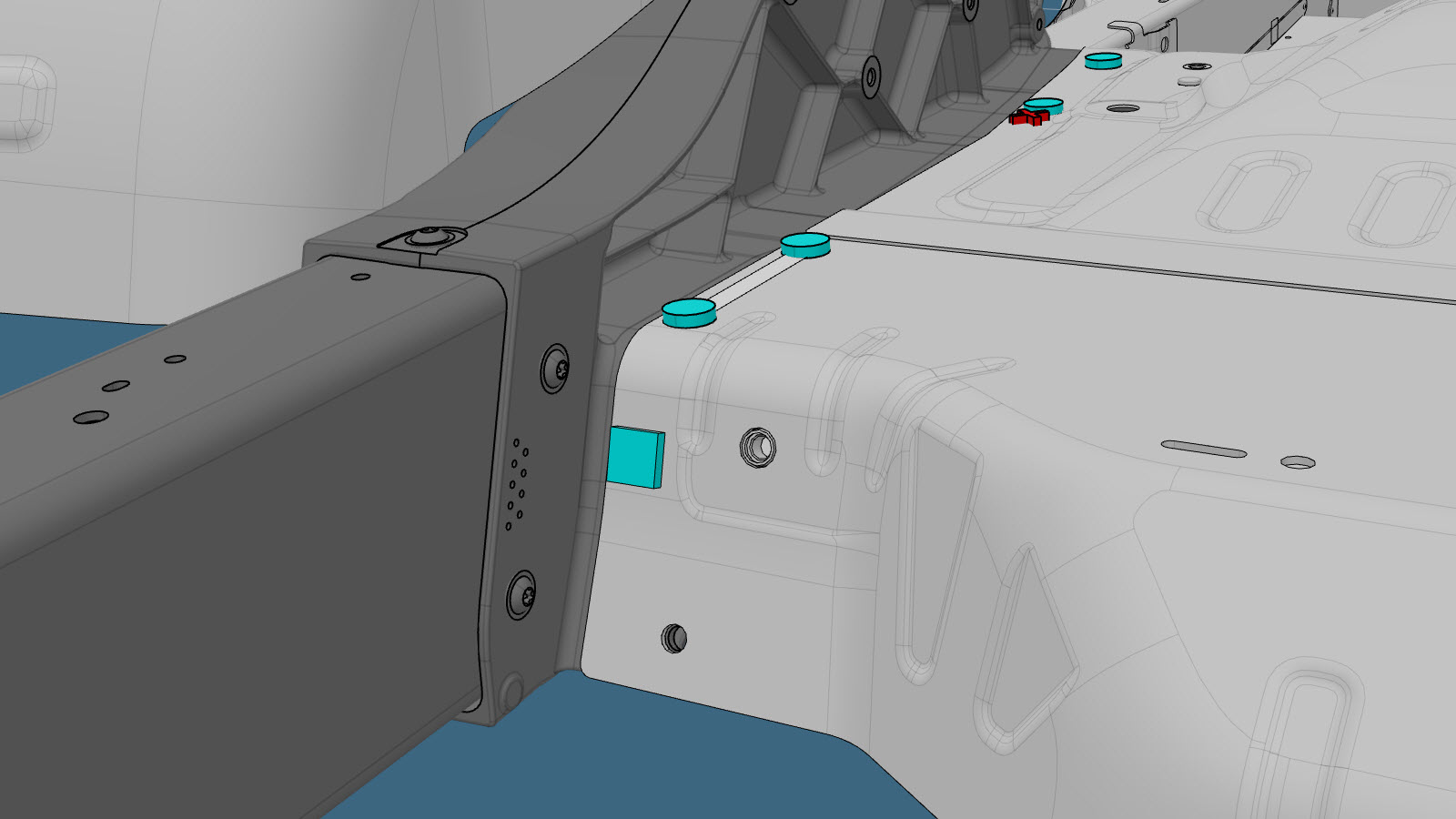

Retire el componente original.

o Perfore a través de las soldaduras por puntos de fábrica
Nota
Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

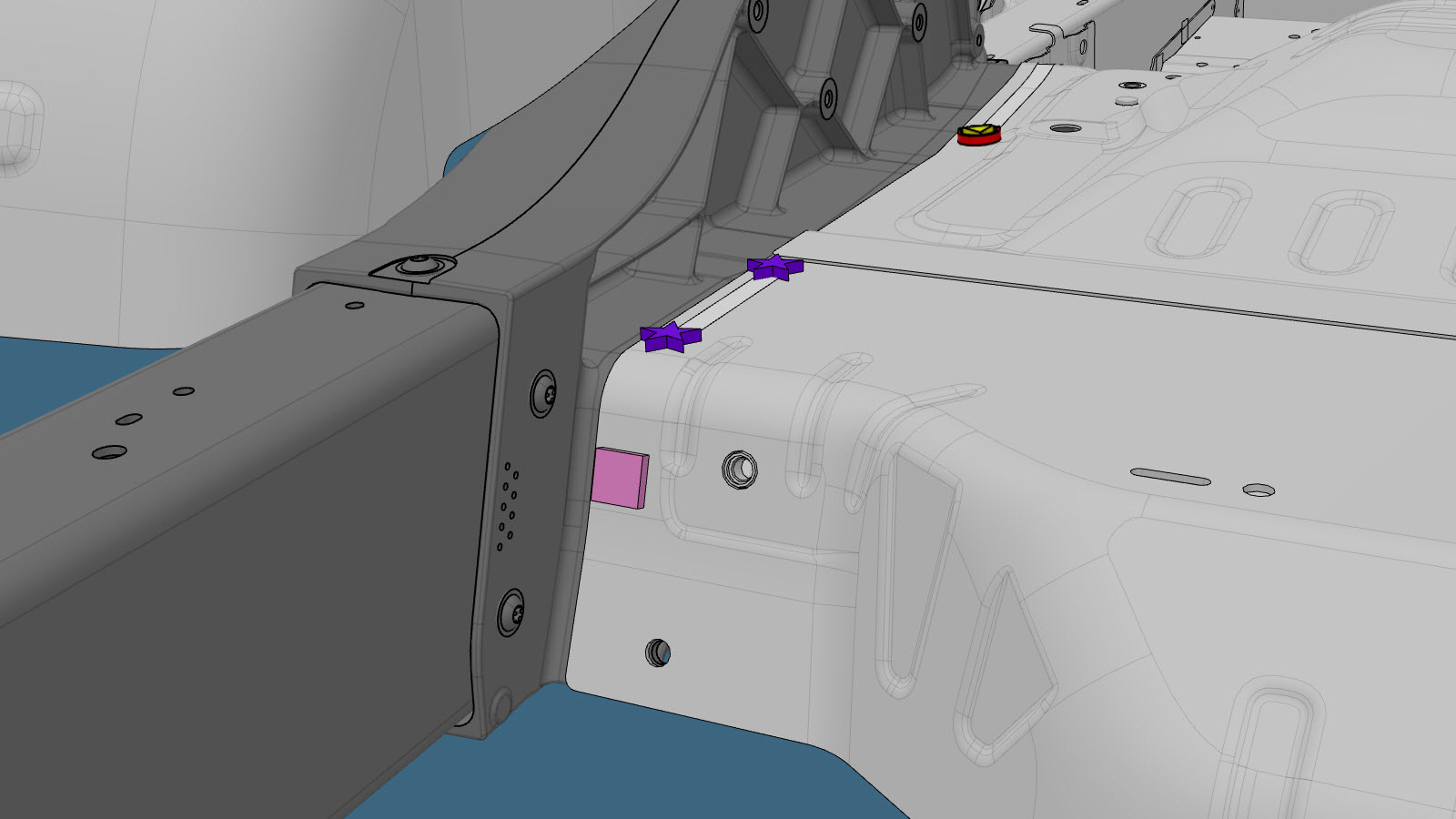

o RIVTAC

o Remaches estructurales de fábrica

o Pernos

o Perno, Torx

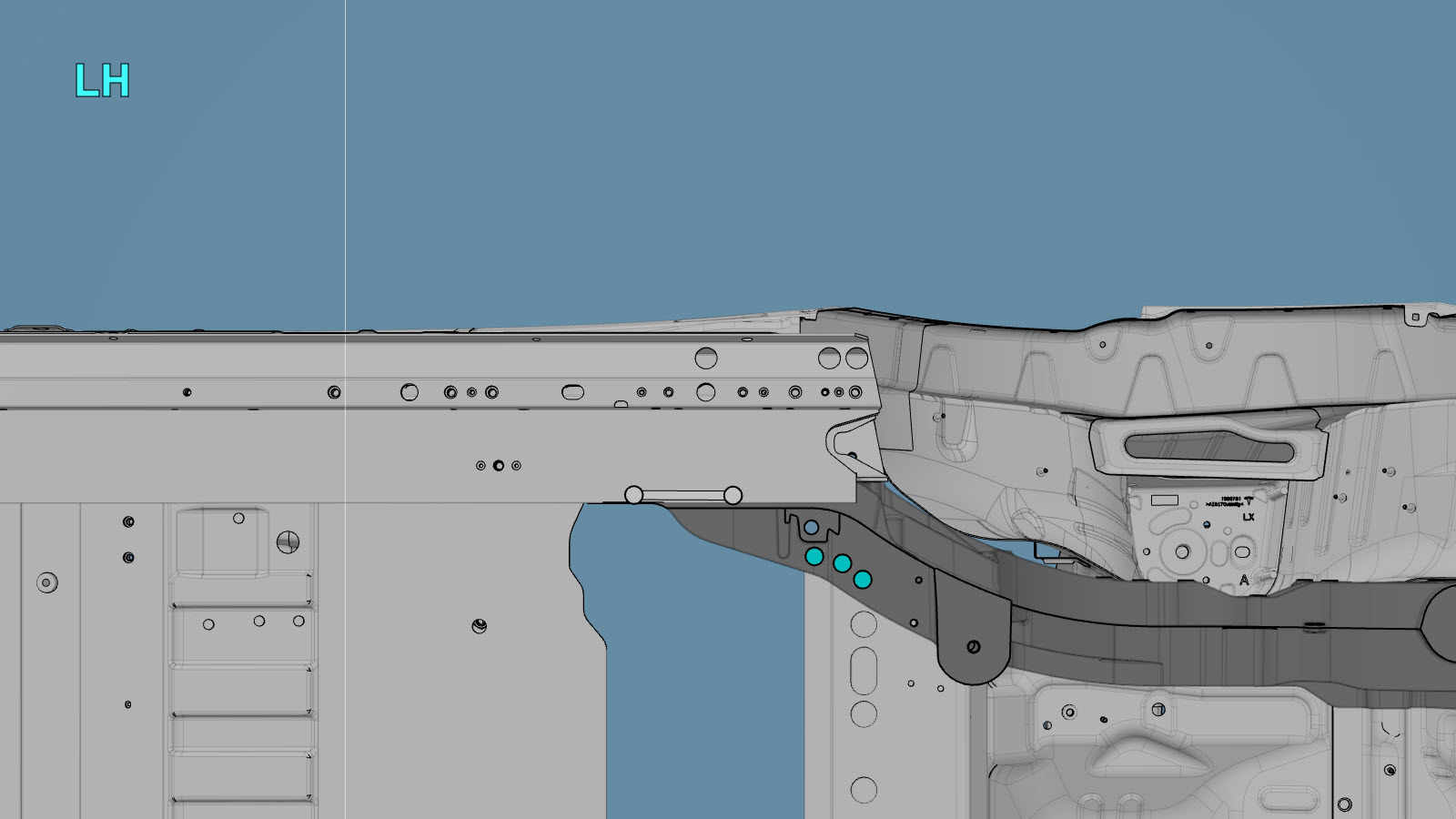

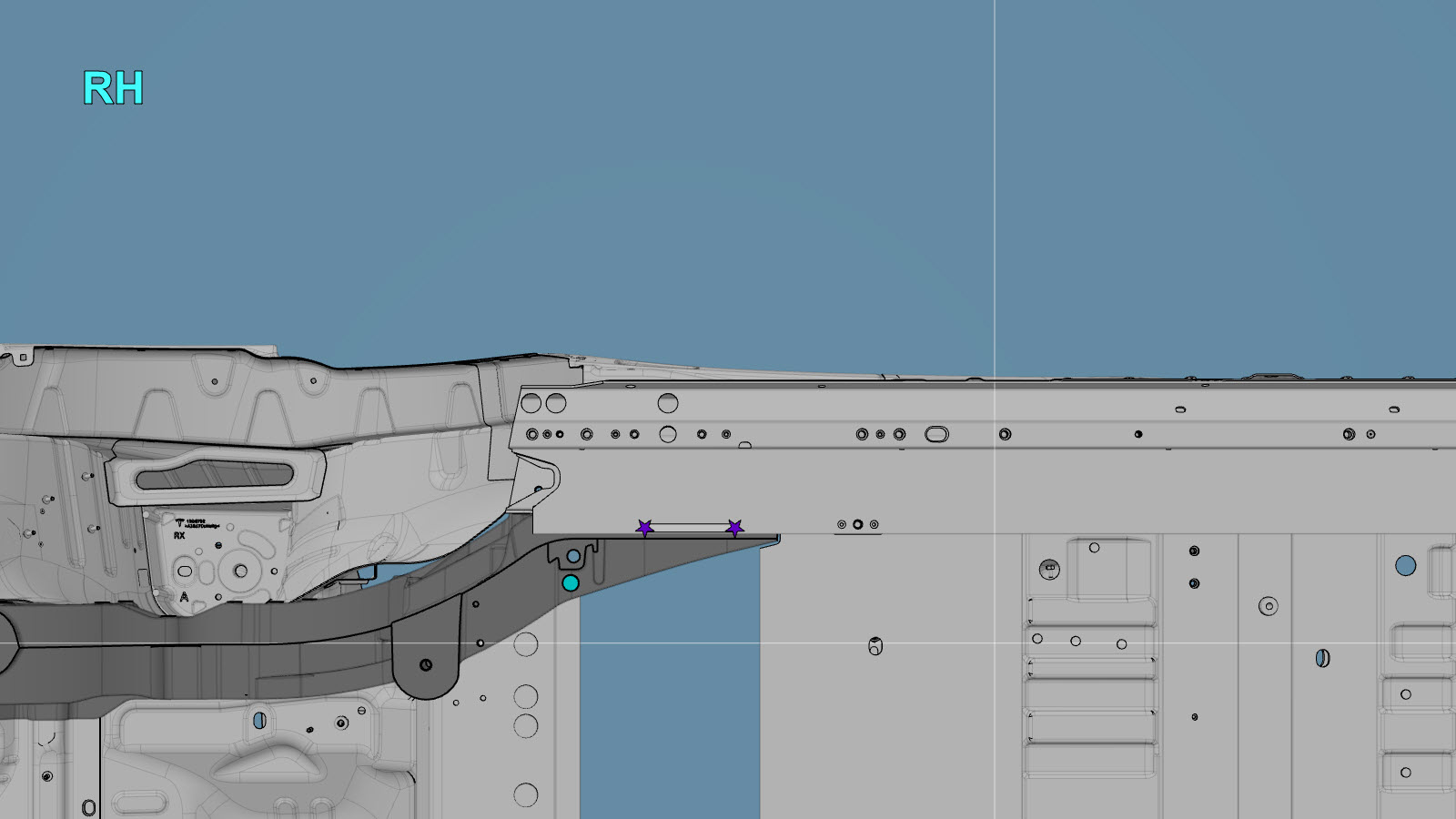

BOM de fábrica

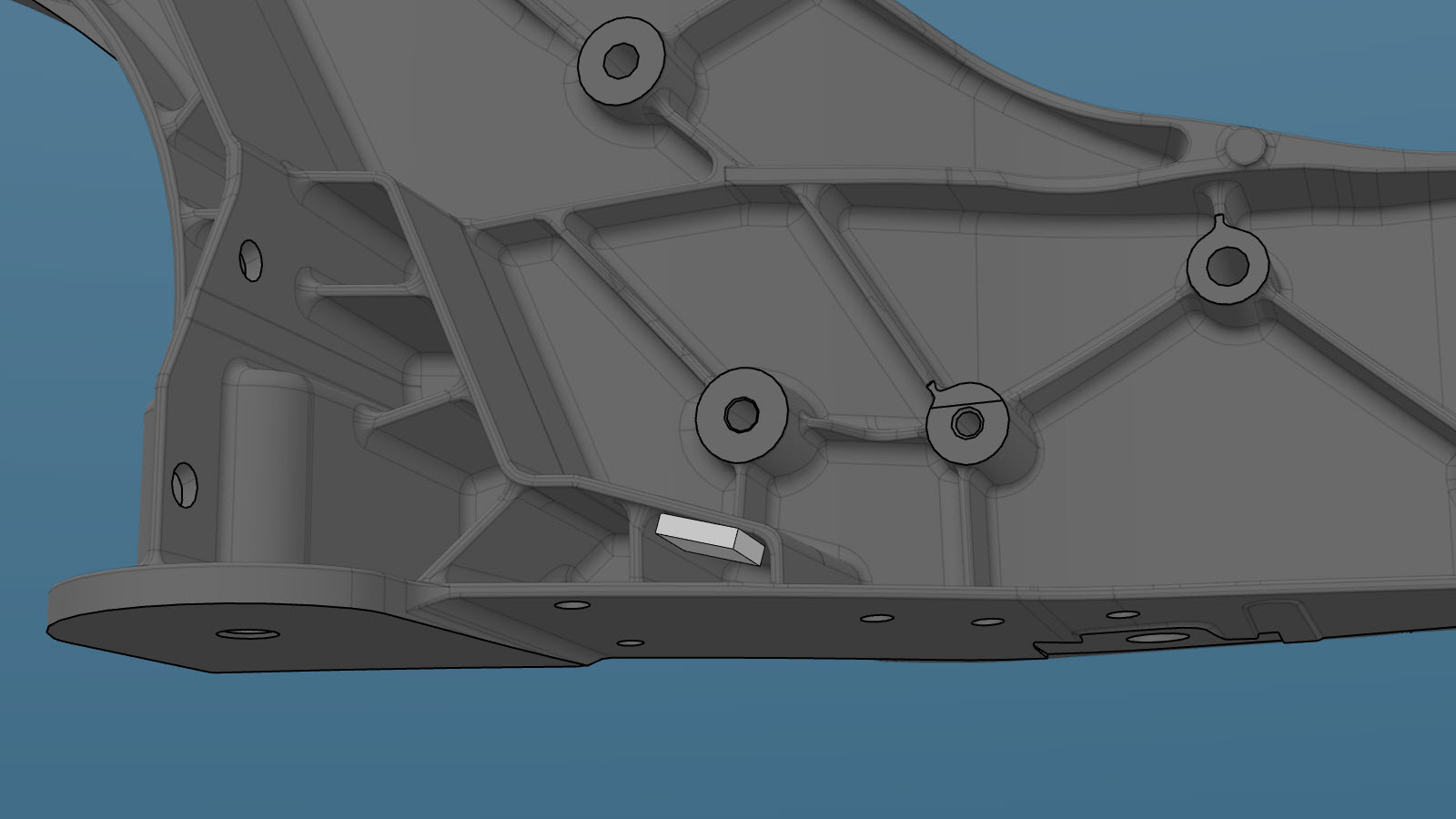

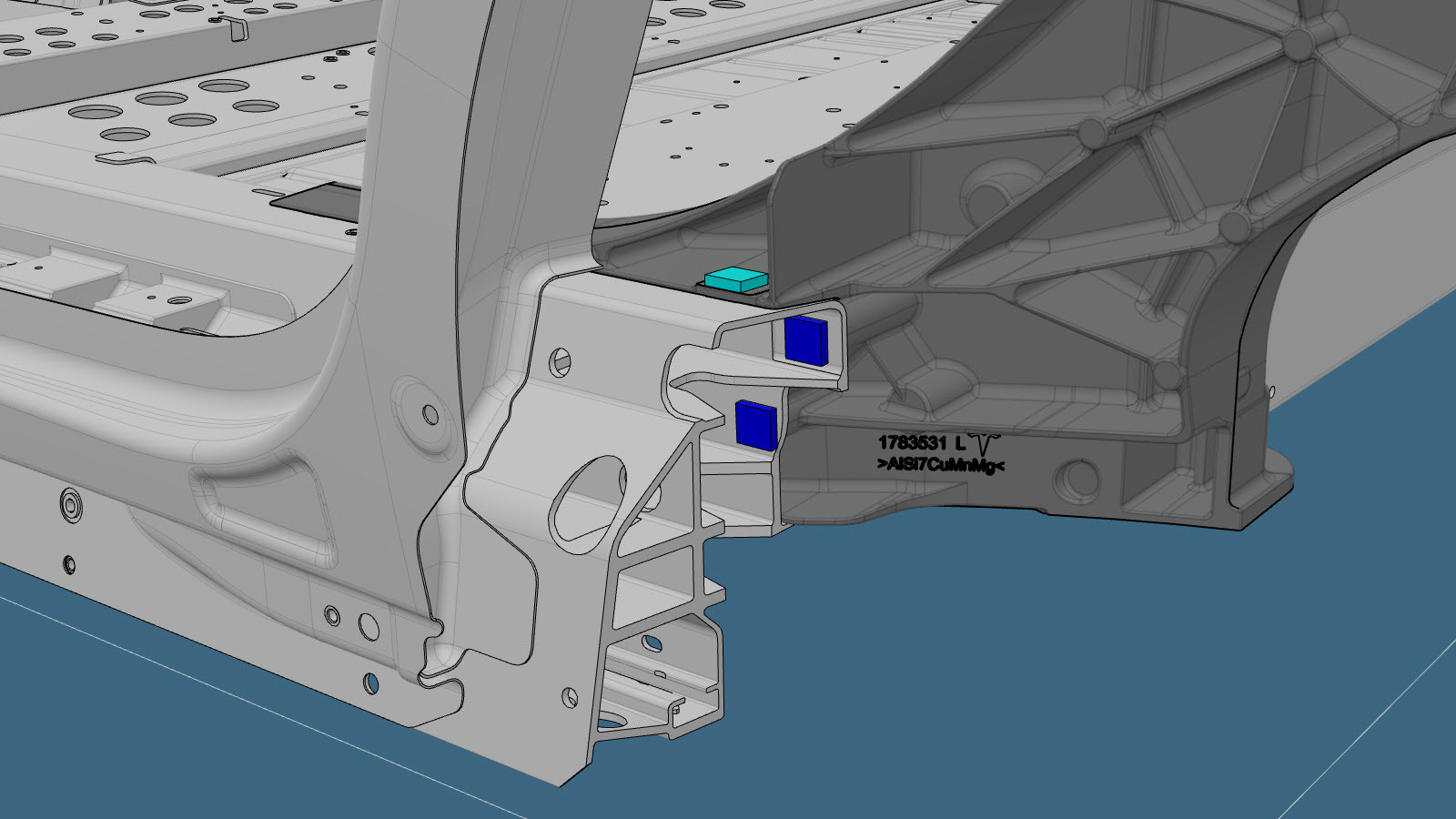

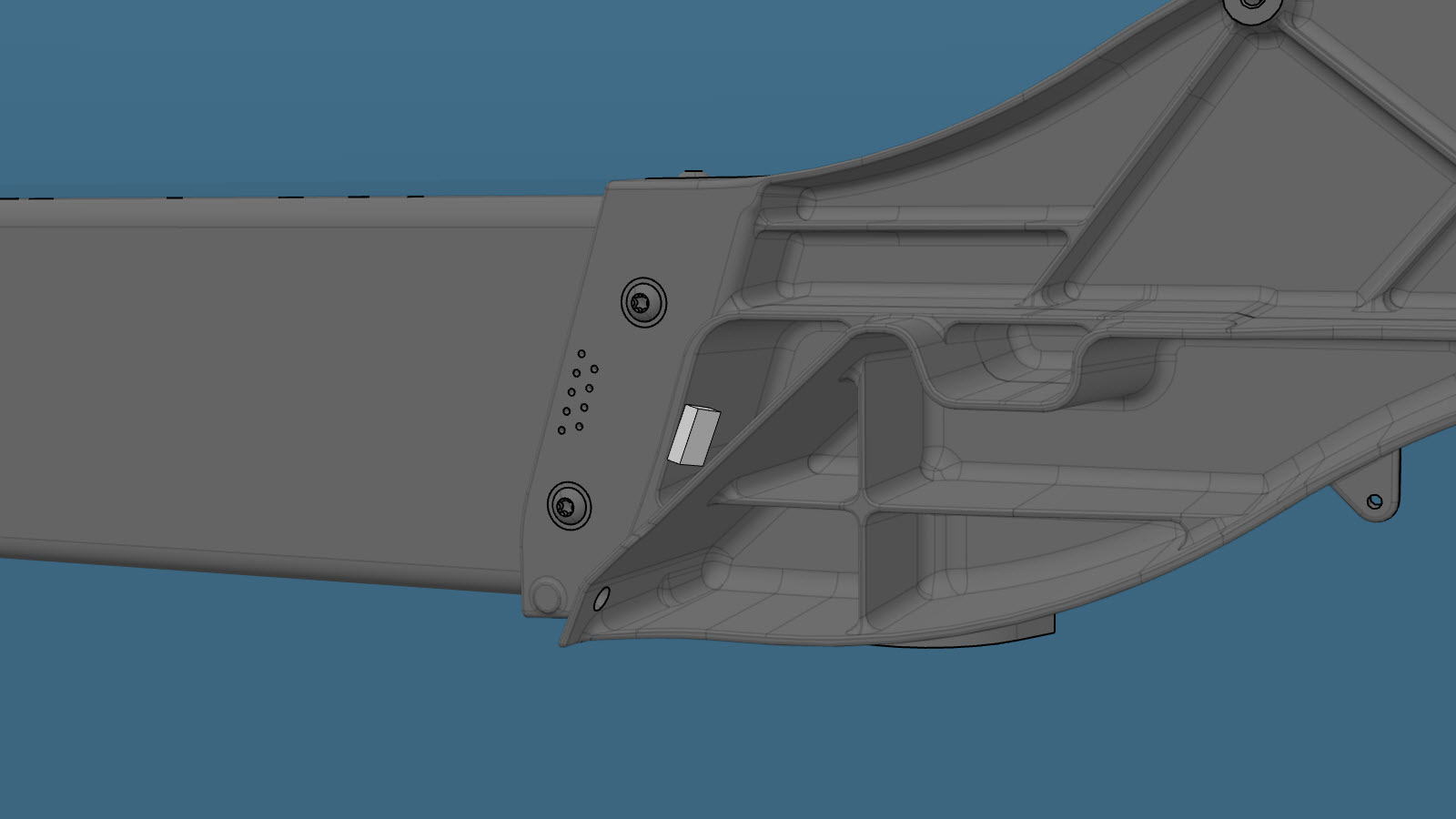

Utilice adhesivo estructural para fijar las tuercas en su posición en el interior del nodo trasero.

Nota
Si es necesario, amole los bordes de las tuercas para que queden al ras con la ubicación de montaje.

Tuerca

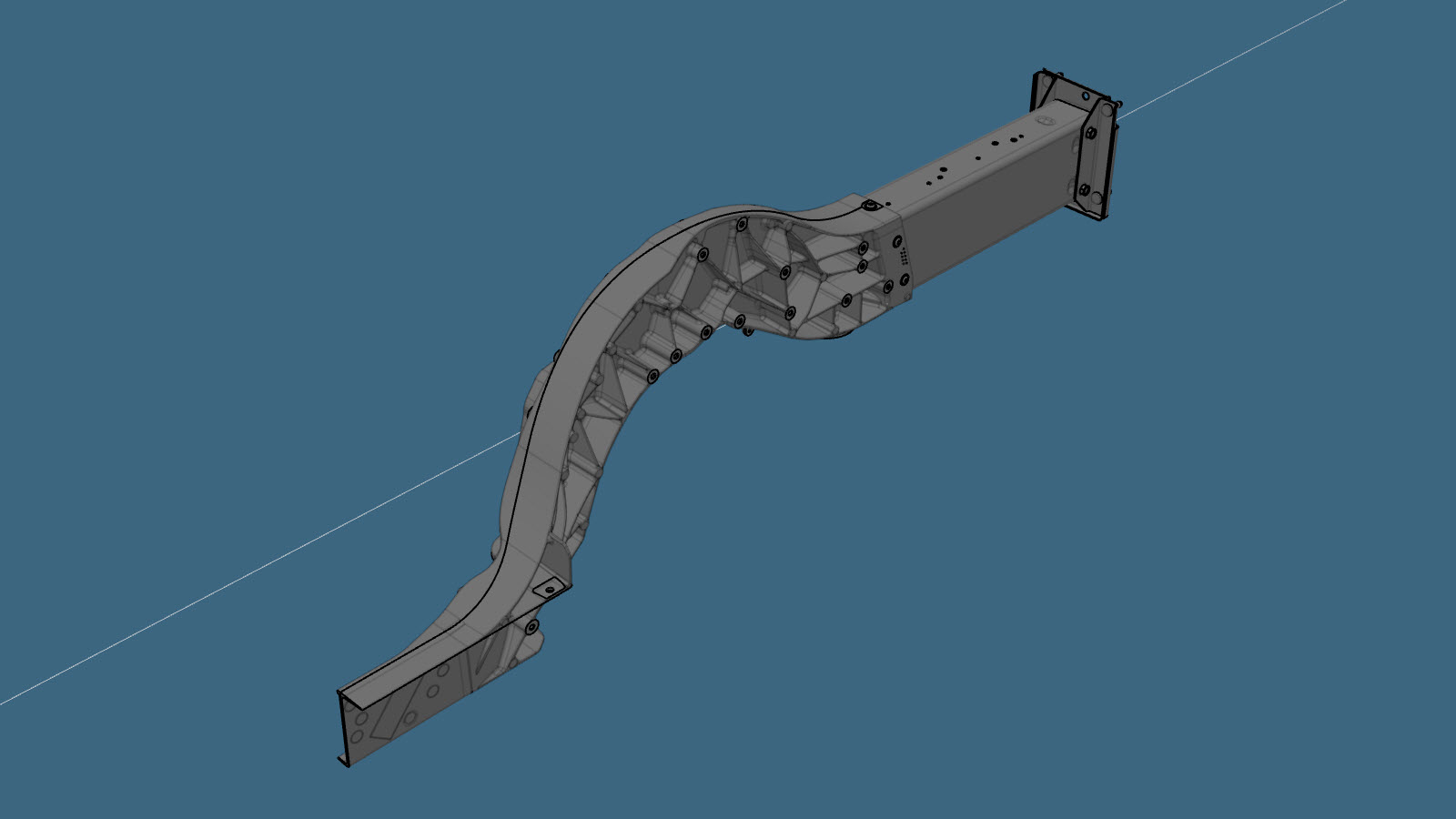

Preparación para la instalación.
Nota

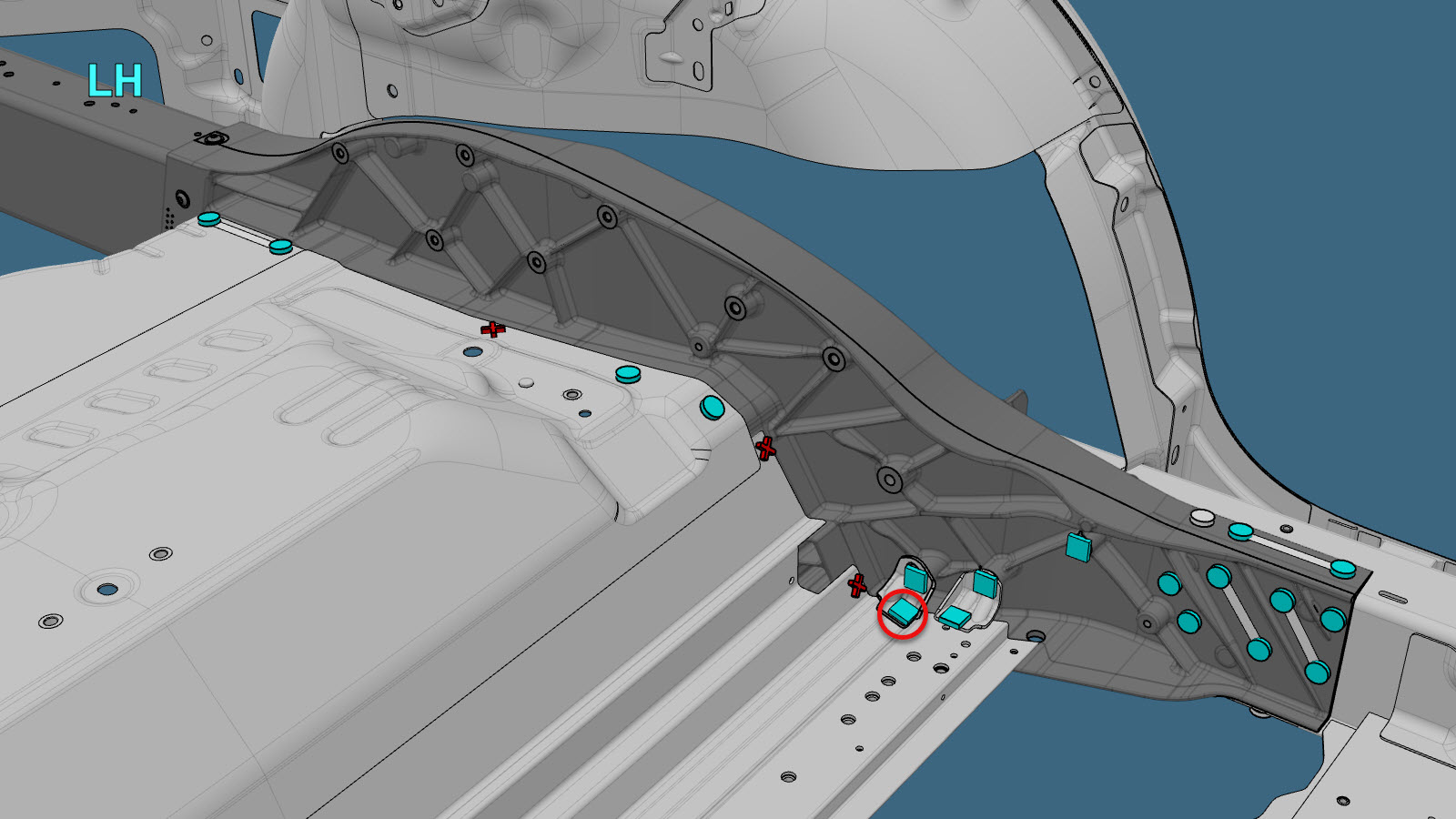

Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

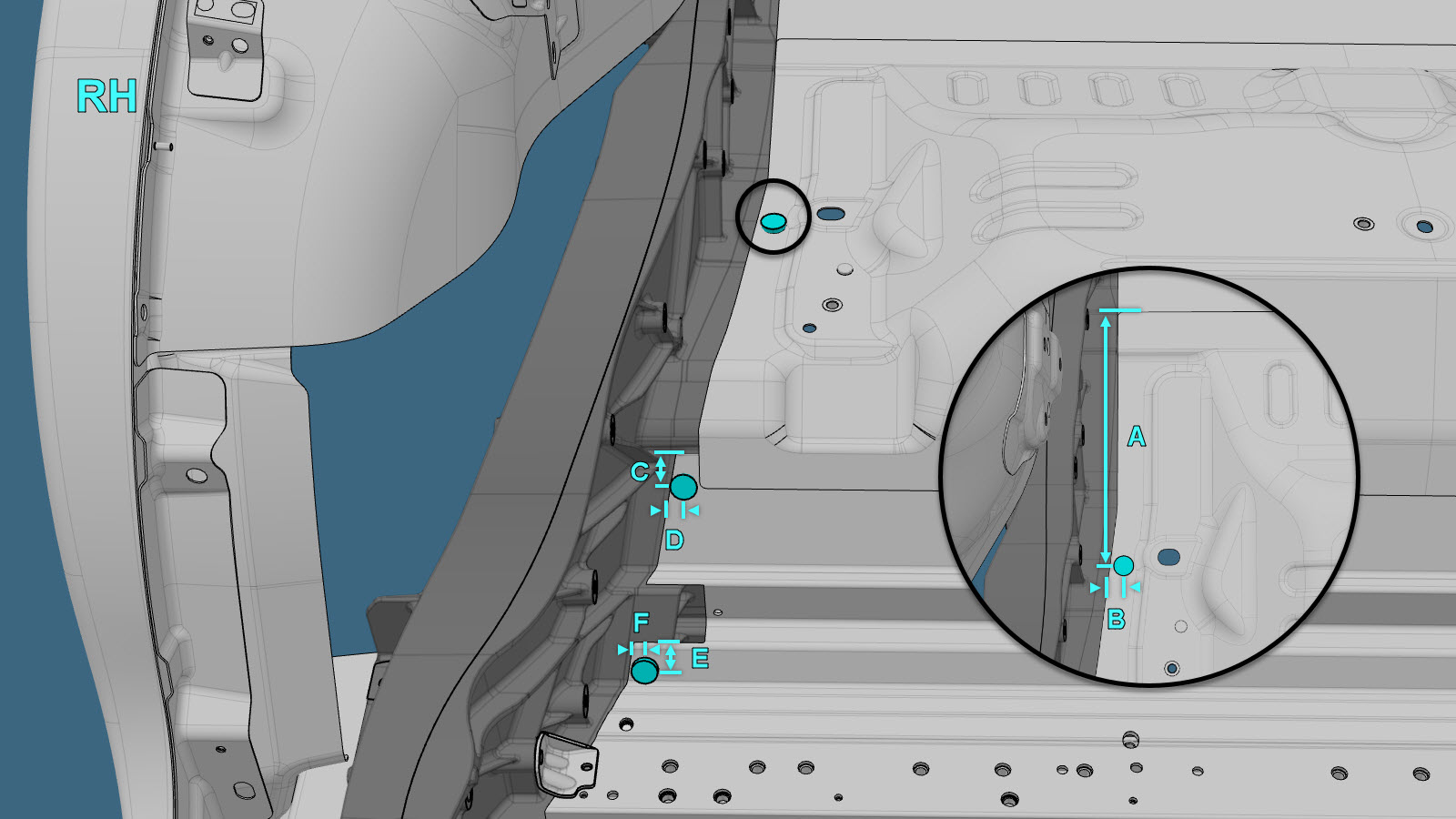

o Remaches estructurales de alta resistencia, 6,5 mm
- A = 260 mm
- B = 15 mm
- C = 24 mm
- D = 9 mm
- E = 21 mm
- F = 11 mm
o Remaches avellanados estructurales, 6,5 mm

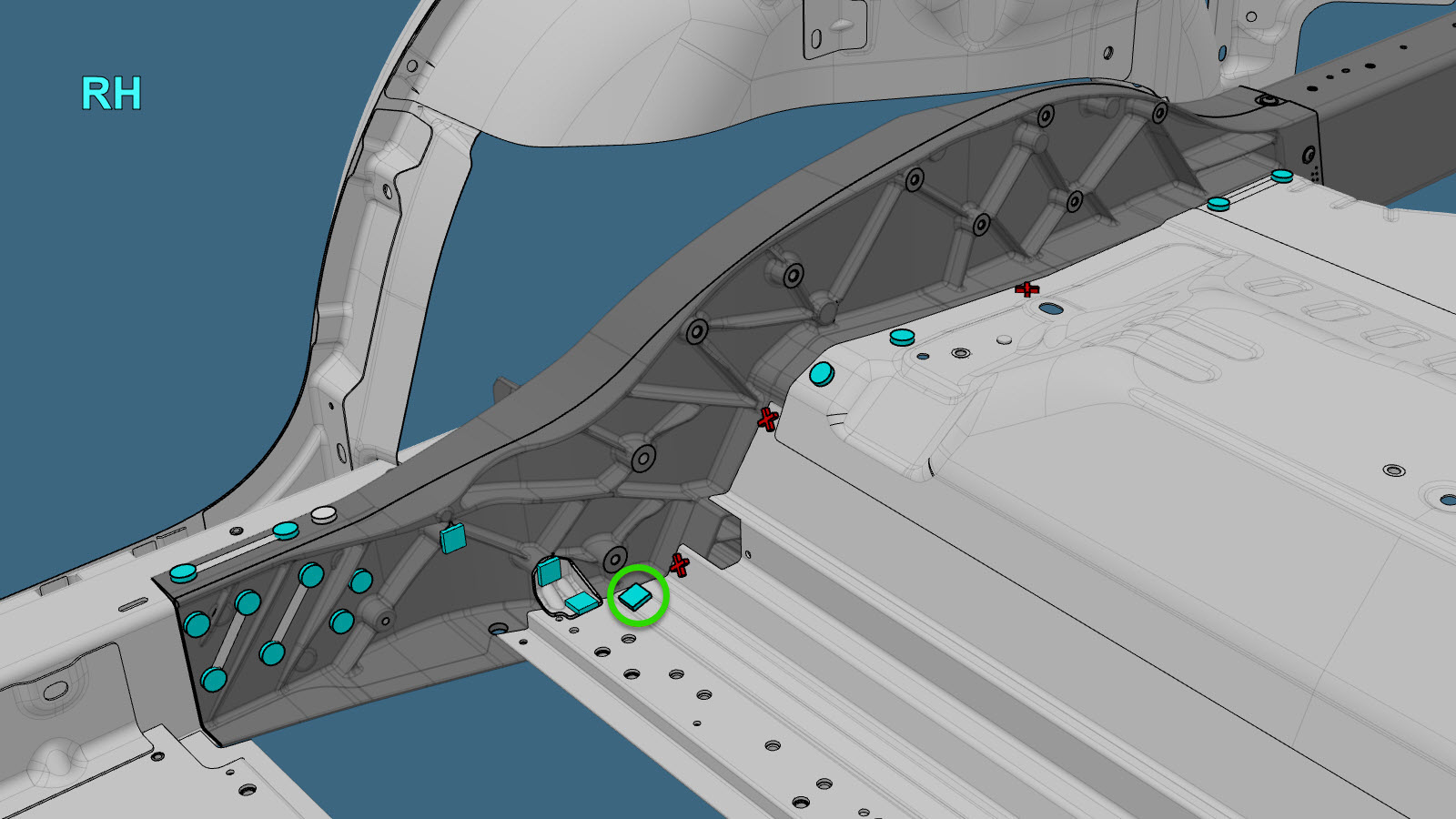

o Pernos
Nota
Instale un perno M8x27 (referencia de Tesla 1621820-00-A) en la ubicación indicada con un círculo rojo.

Nota
Instale un perno M8-1.25x22 (referencia de Tesla 1552447-00-A) en la ubicación marcada con un círculo verde.

o Perno, Torx
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos como se indica a continuación:
- Pernos de cabeza hexagonal M8x27 referencia 1621820-00-A: 20 Nm.
- Pernos de cabeza hexagonal M6x19 referencia 1454541-00-A: 11 Nm.
- Pernos de cabeza hexagonal M8x50 referencia 1046838-00-A: 24 Nm.
- Pernos de cabeza hexagonal M8x20 referencia 1007580-00-A: 25 Nm.
- Pernos de cabeza hexagonal M10x23 referencia 1111154-00-B: 30 Nm.
- Pernos de cabeza hexagonal M8x22 referencia 1552447-00-A: 25 Nm.
- Pernos Torx (todos): 24 Nm.
Instale Refuerzo superior del nodo trasero (delantero).
Instale Refuerzo superior del nodo trasero (trasero).
Instale Refuerzo inferior de la caja de torsión trasera.
Instale Panel de vierteaguas del maletero (Vehículos fabricados hasta el 21 de mayo de 2024).
Instale Suelo del maletero trasero (Vehículos fabricados hasta el 21 de mayo de 2024).
Instale Extensión del panel del suelo del maletero trasero.
Instale Refuerzo del exterior del nodo trasero.
Instale Refuerzo de la torre de amortiguación trasera.
Instale Panel trasero (Vehículos fabricados hasta el 21 de mayo de 2024).
Instale Panel de suelo de asiento de la segunda fila.
Efectúe las operaciones posteriores a la reparación necesarias.
