Conector del lateral de la cubierta al larguero
Código de corrección:
10100113302
10100113502
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

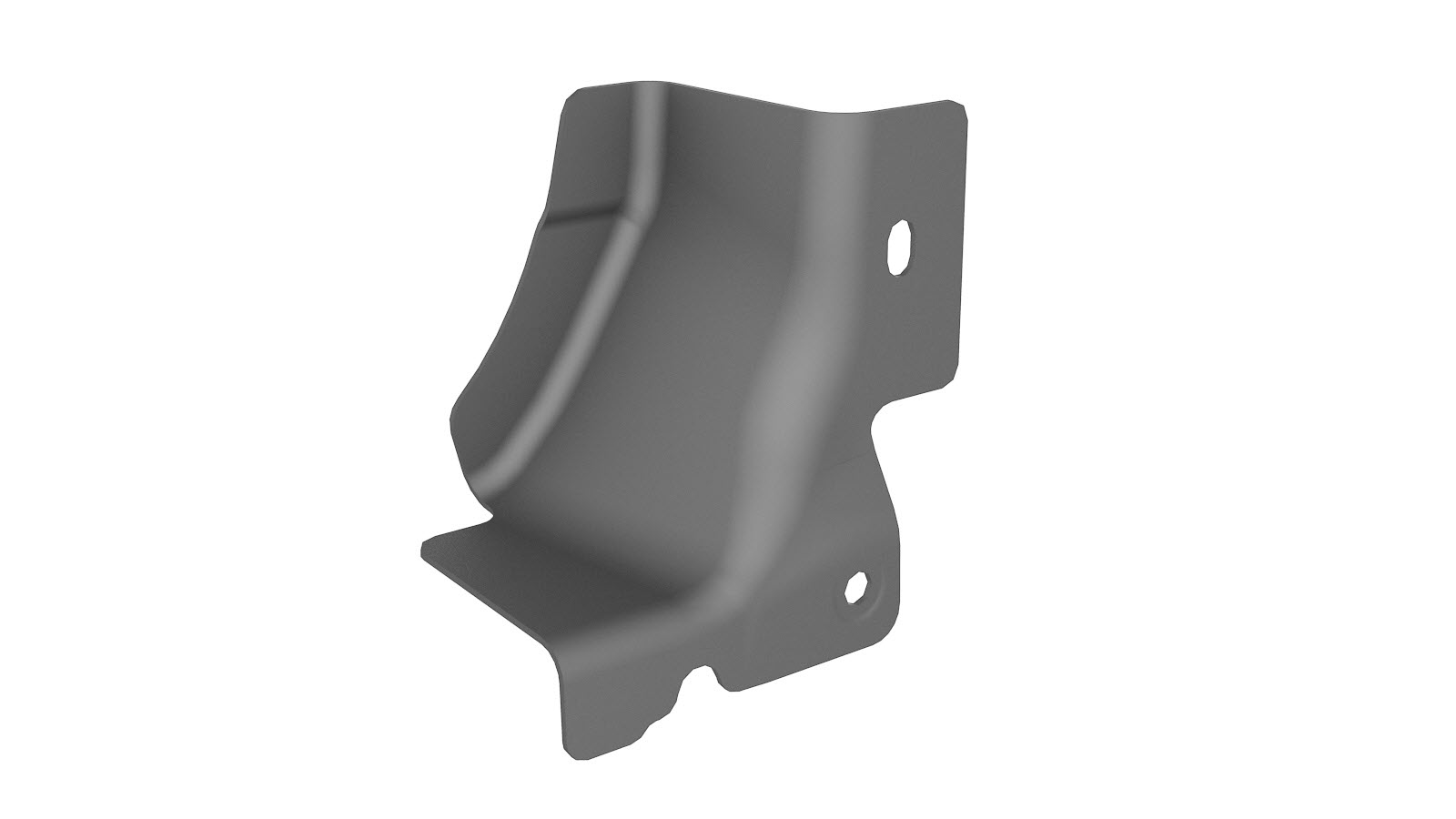

| 1 | Conector-Lateral de la cubierta al larguero (Conector del lateral de la cubierta al larguero) | |
| 6 | Remache estructural de alta resistencia, 6,5 mm | |
| 2 | Remache Flow Form S38 | |
| 1 | Remache Flow Form S58 | |
| 1 | Perno, cabeza Torx , M8-1.25x34 | Referencia de Tesla 1022448-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

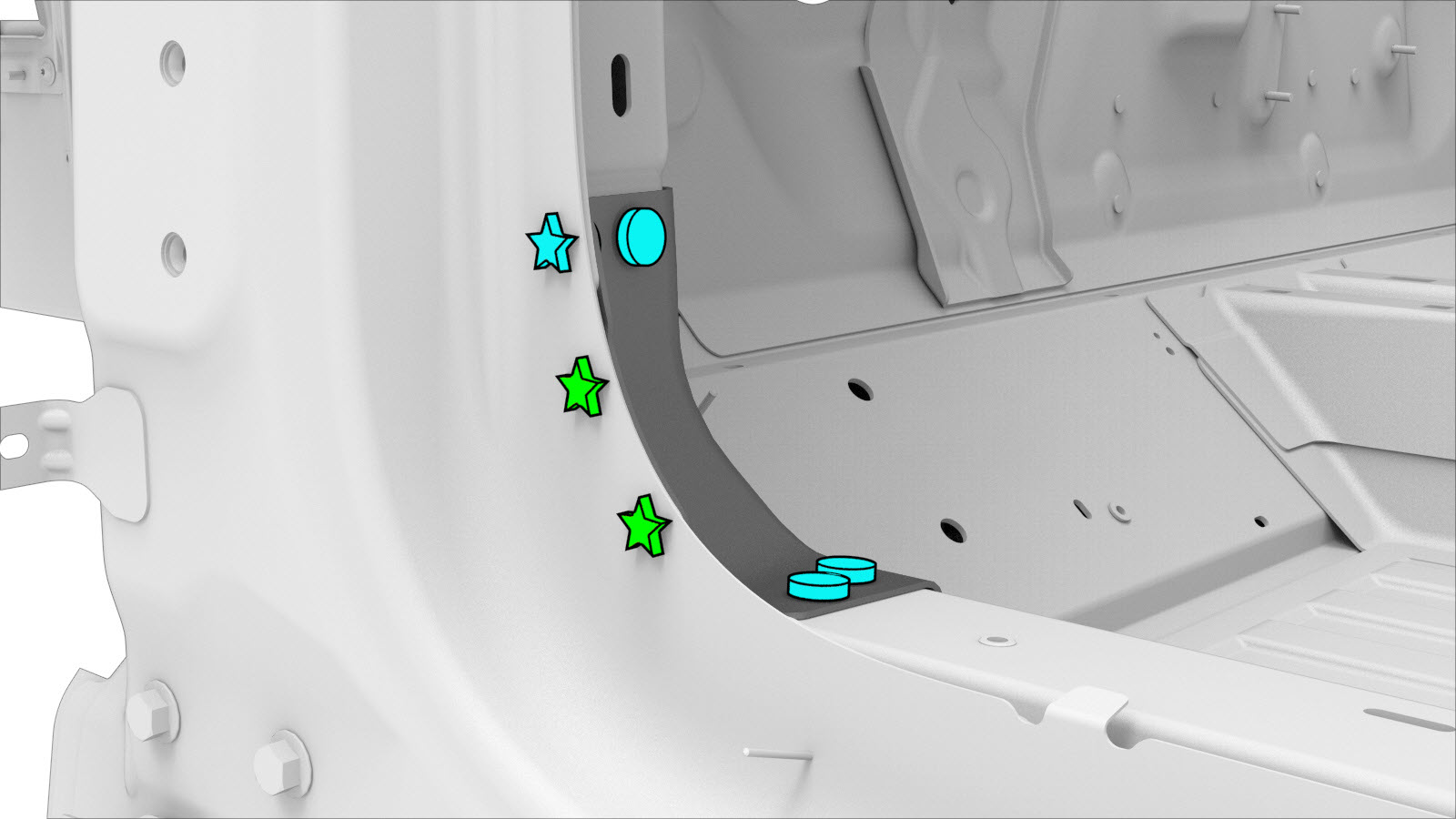

Retire el componente original.
-

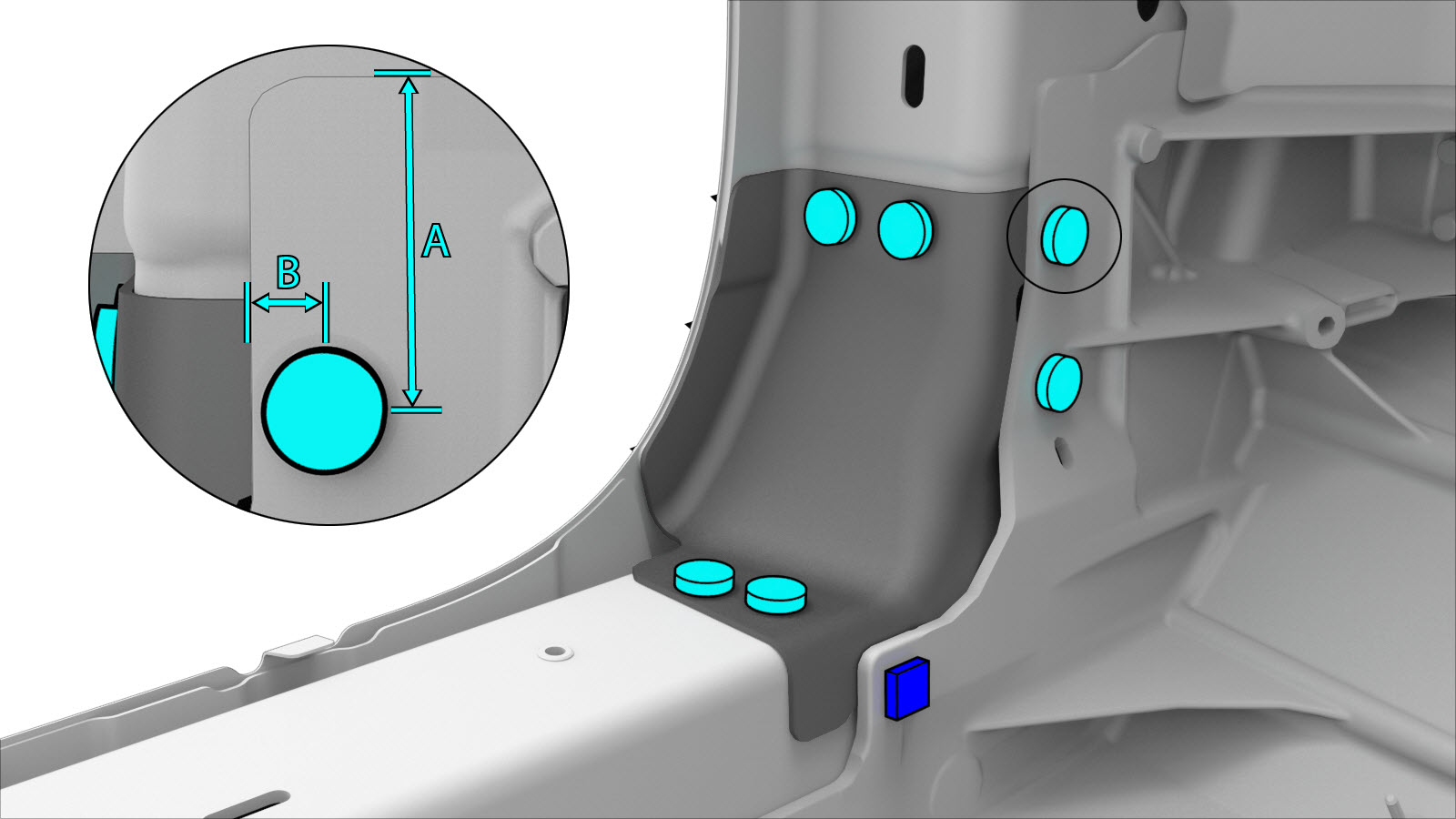

Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
- A = 50 mm.
- B = 12 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-

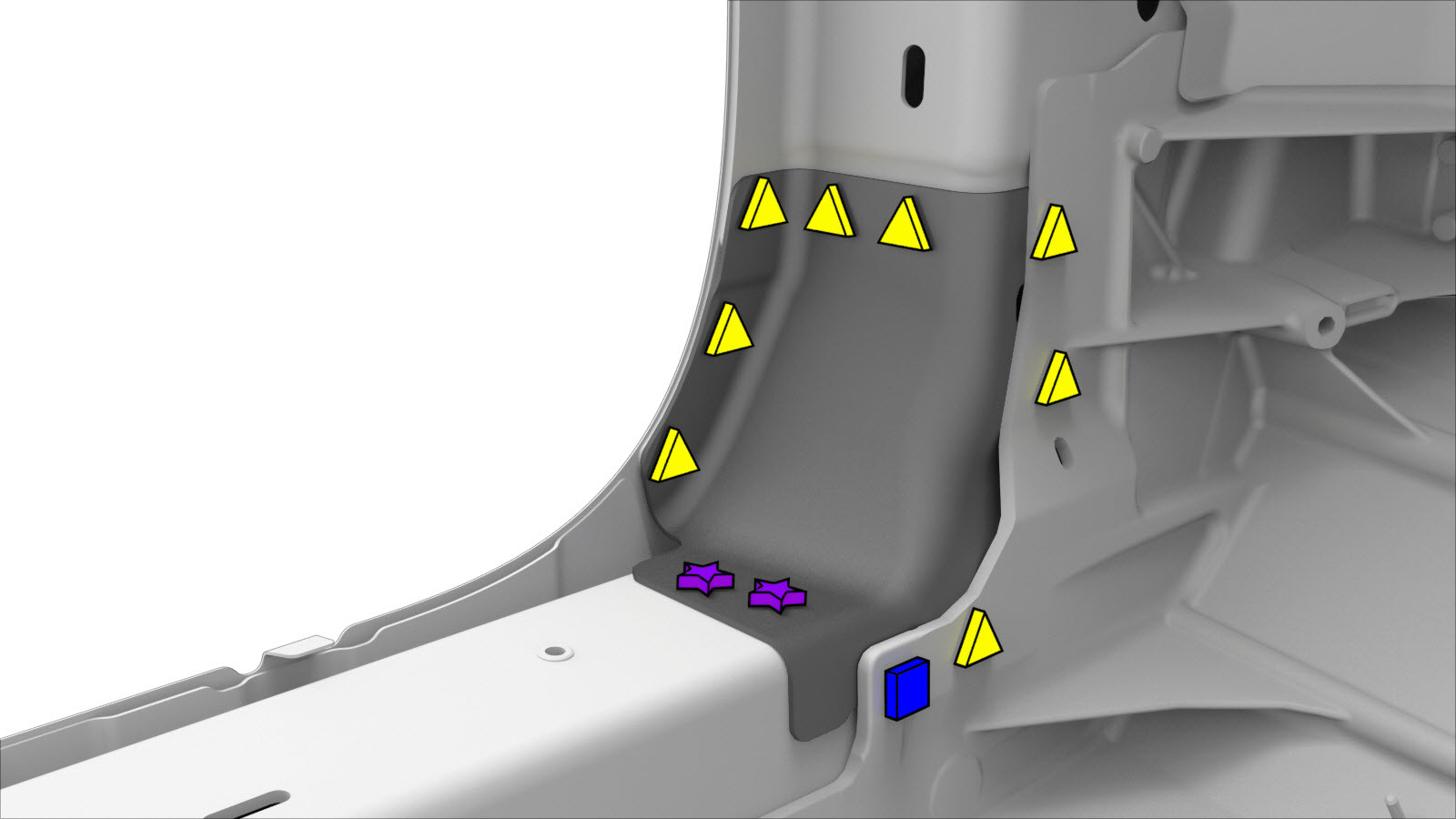

Instale el componente o los componentes nuevos.
Apriete el perno a 30 Nm.
- Efectúe las operaciones posteriores a la reparación necesarias.
