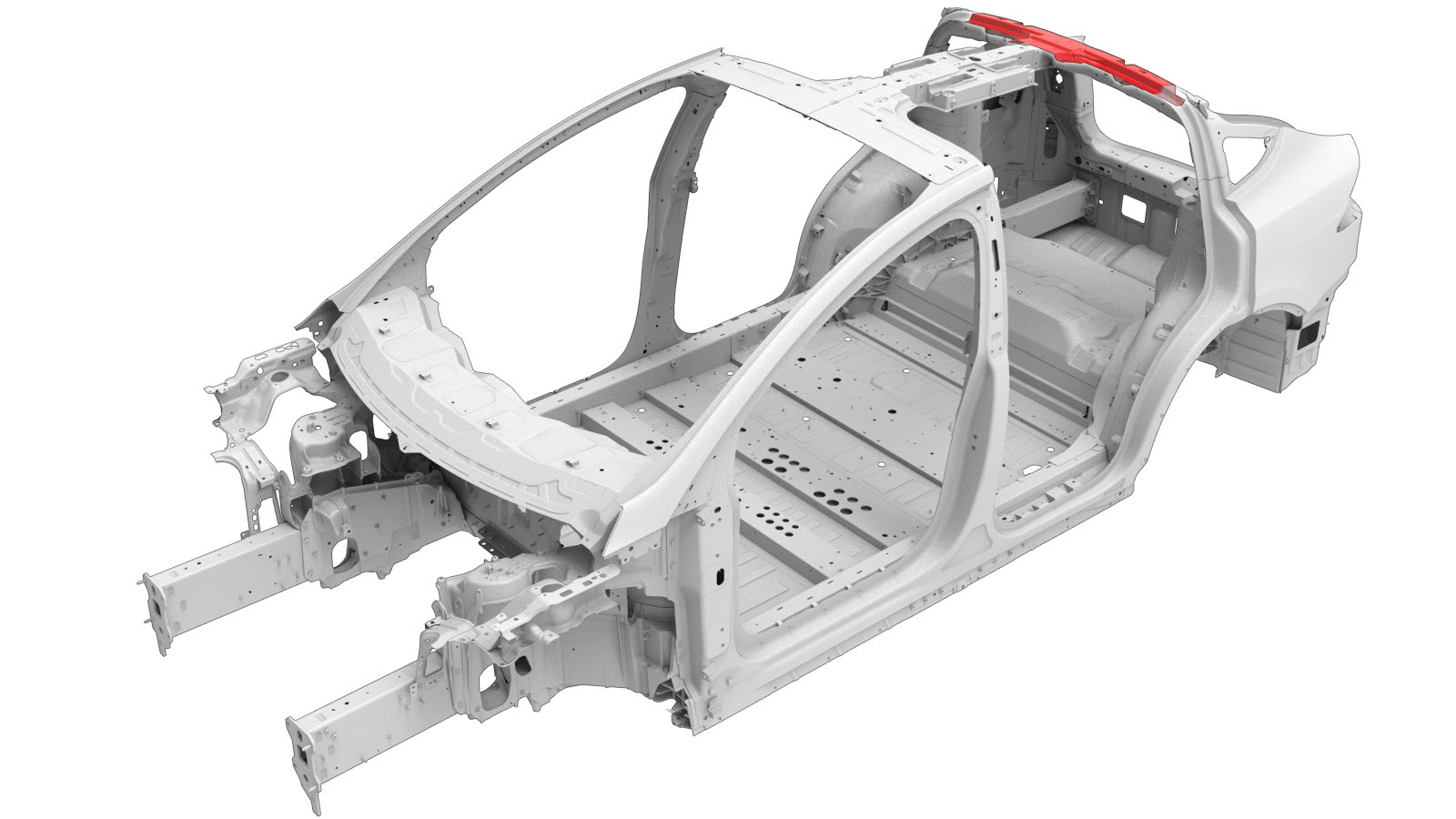

Conjunto del montante

Código de corrección: 10102702102 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

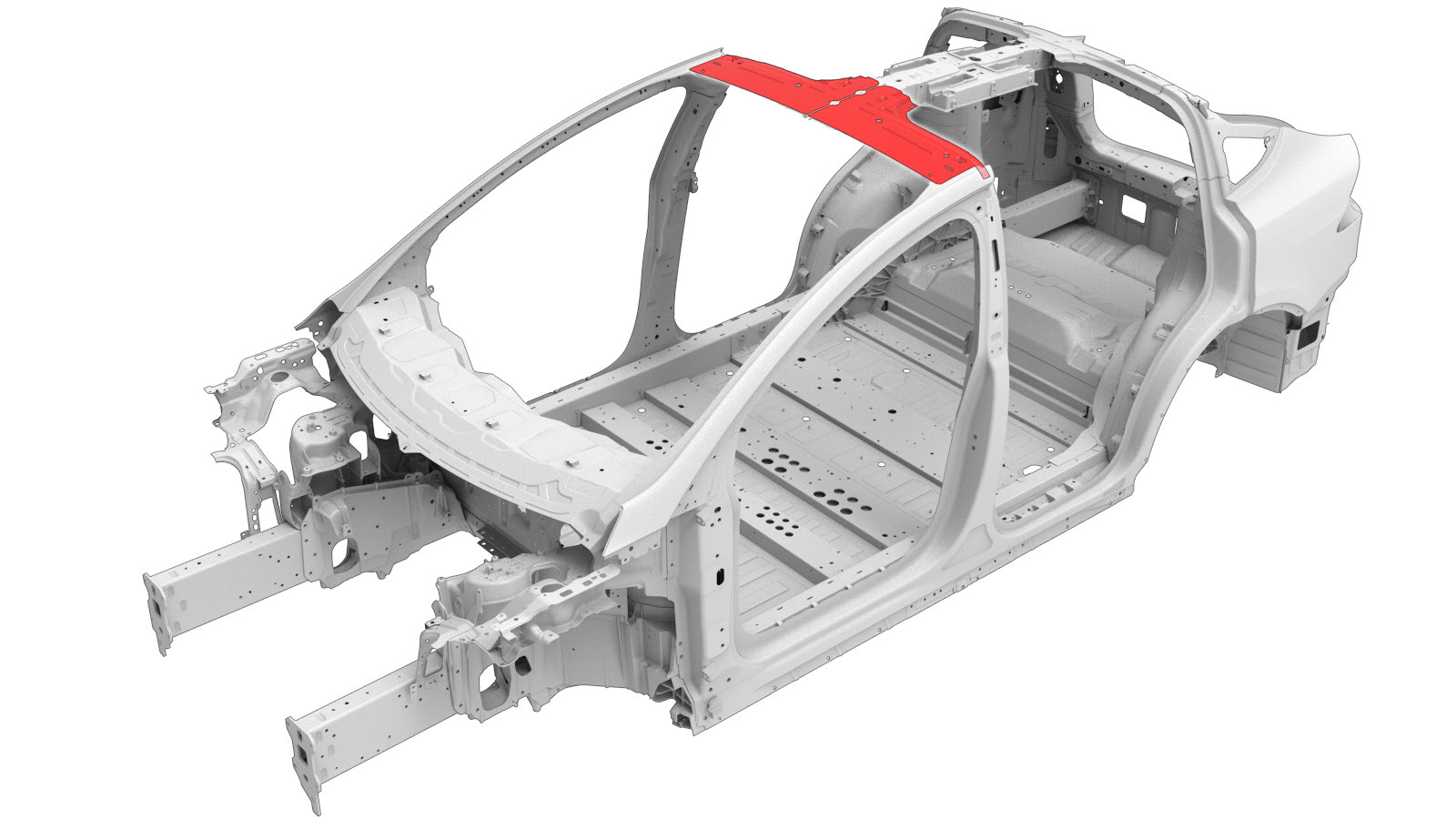

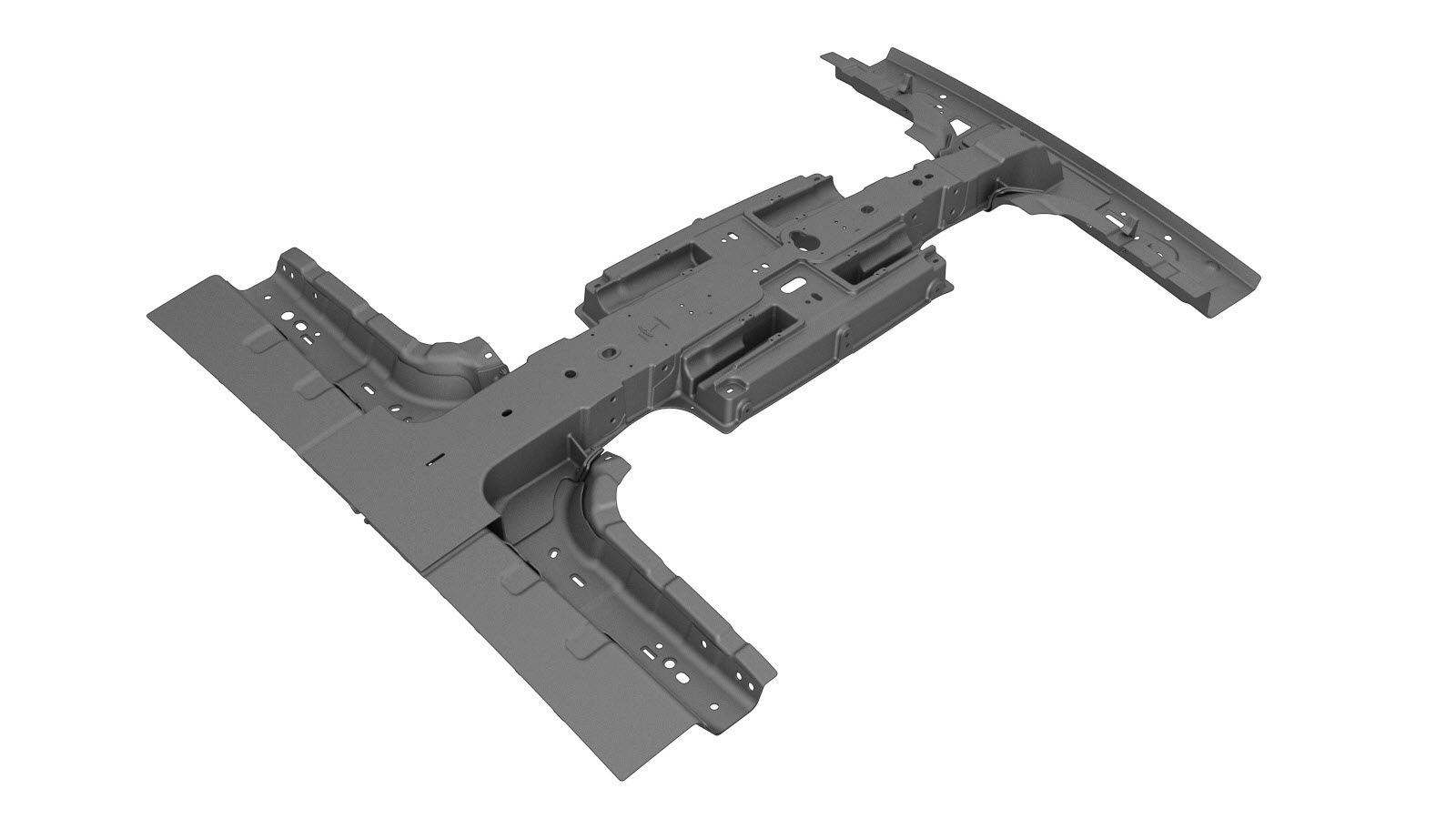

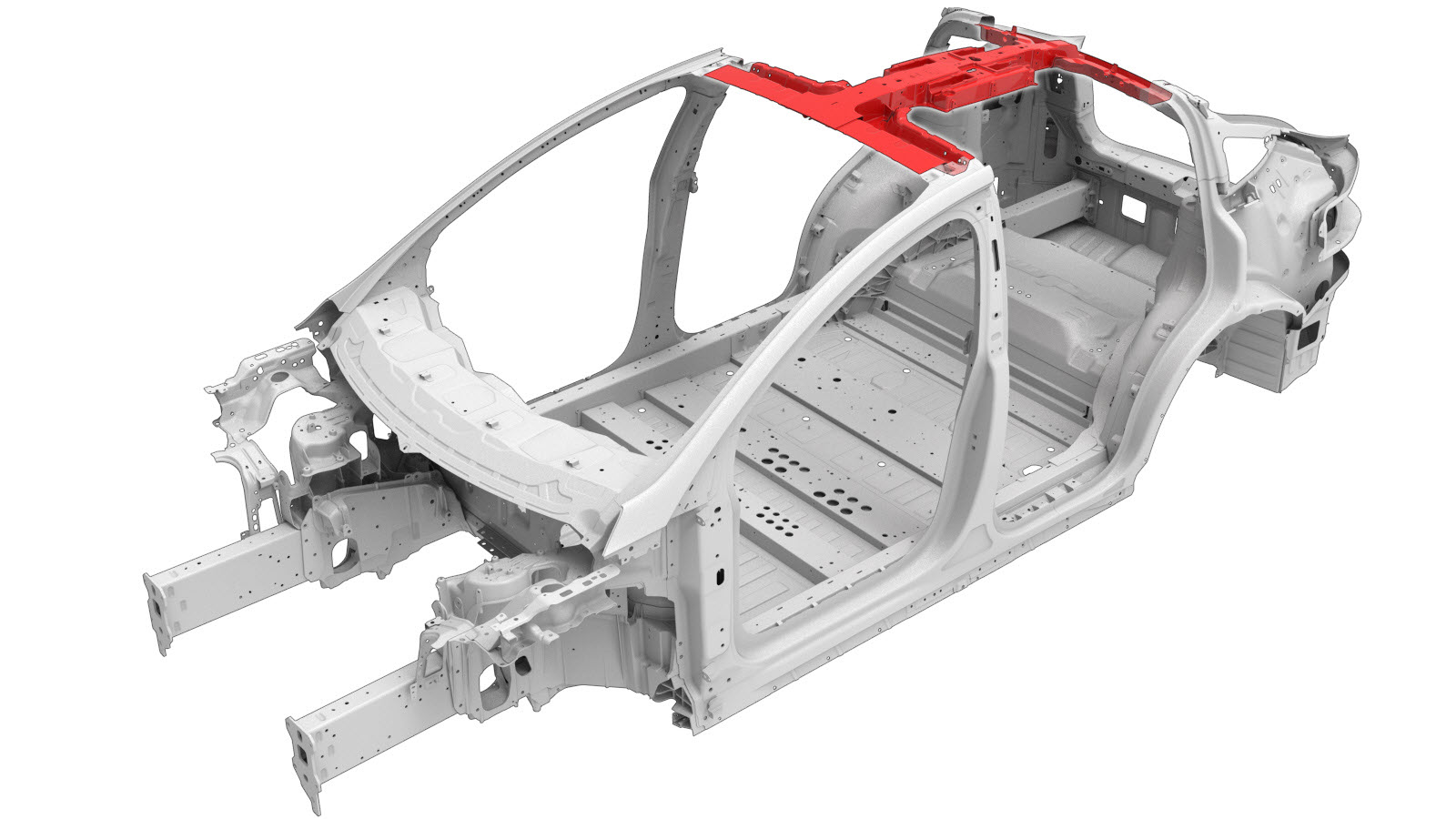

1 CONJ MONTANTE CENTRAL MODEL X (Conjunto del montante)
4 Remache abombado estructural, 6,5 mm
10 Remache Flow Form S48
4 Remache Flow Form S38
4 Perno, cabeza Torx , M8x27 Referencia de Tesla 1621820-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Cabezal trasero superior.
  2. Retire Cabezal delantero superior de los lados izquierdo y derecho.

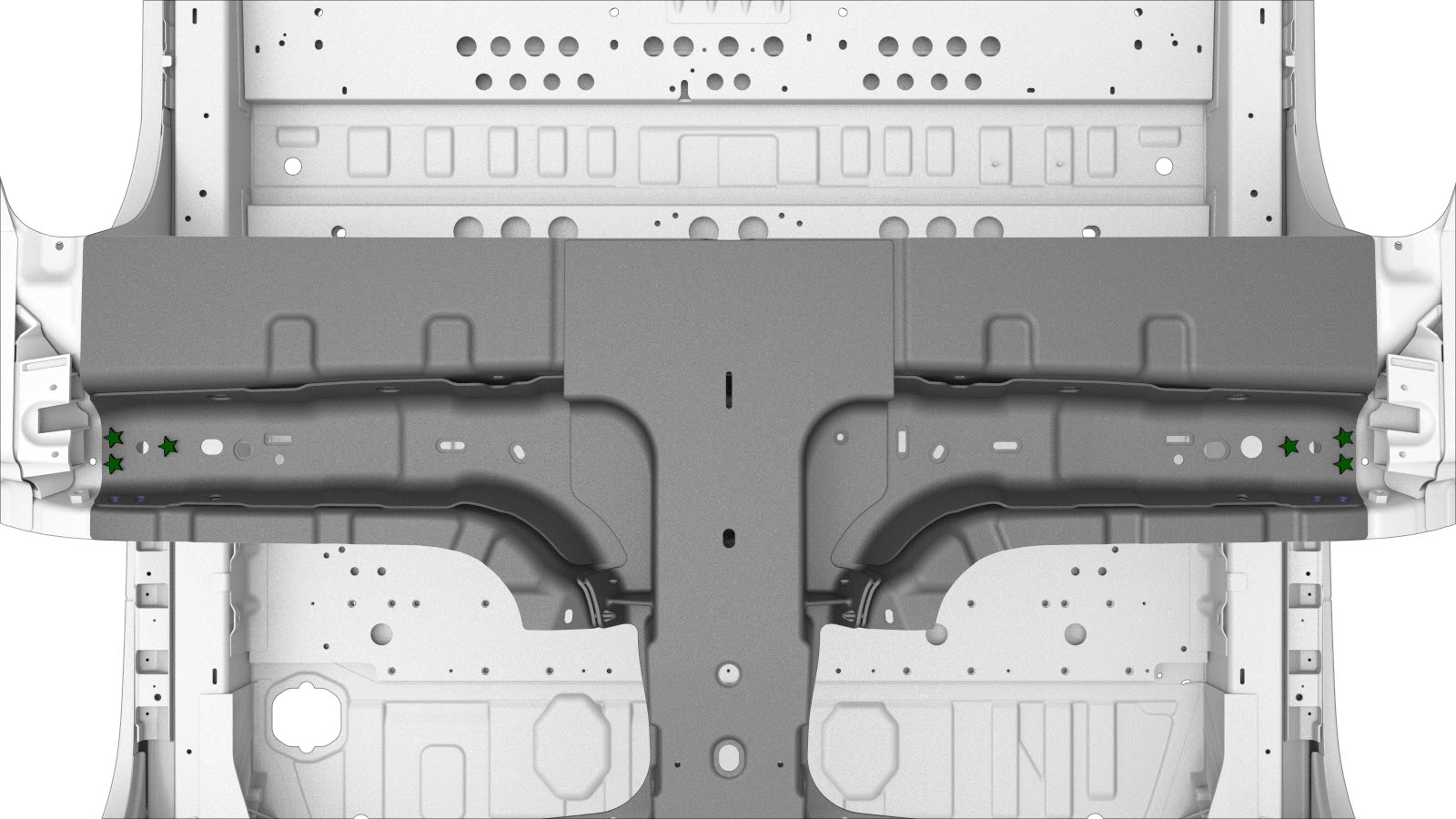

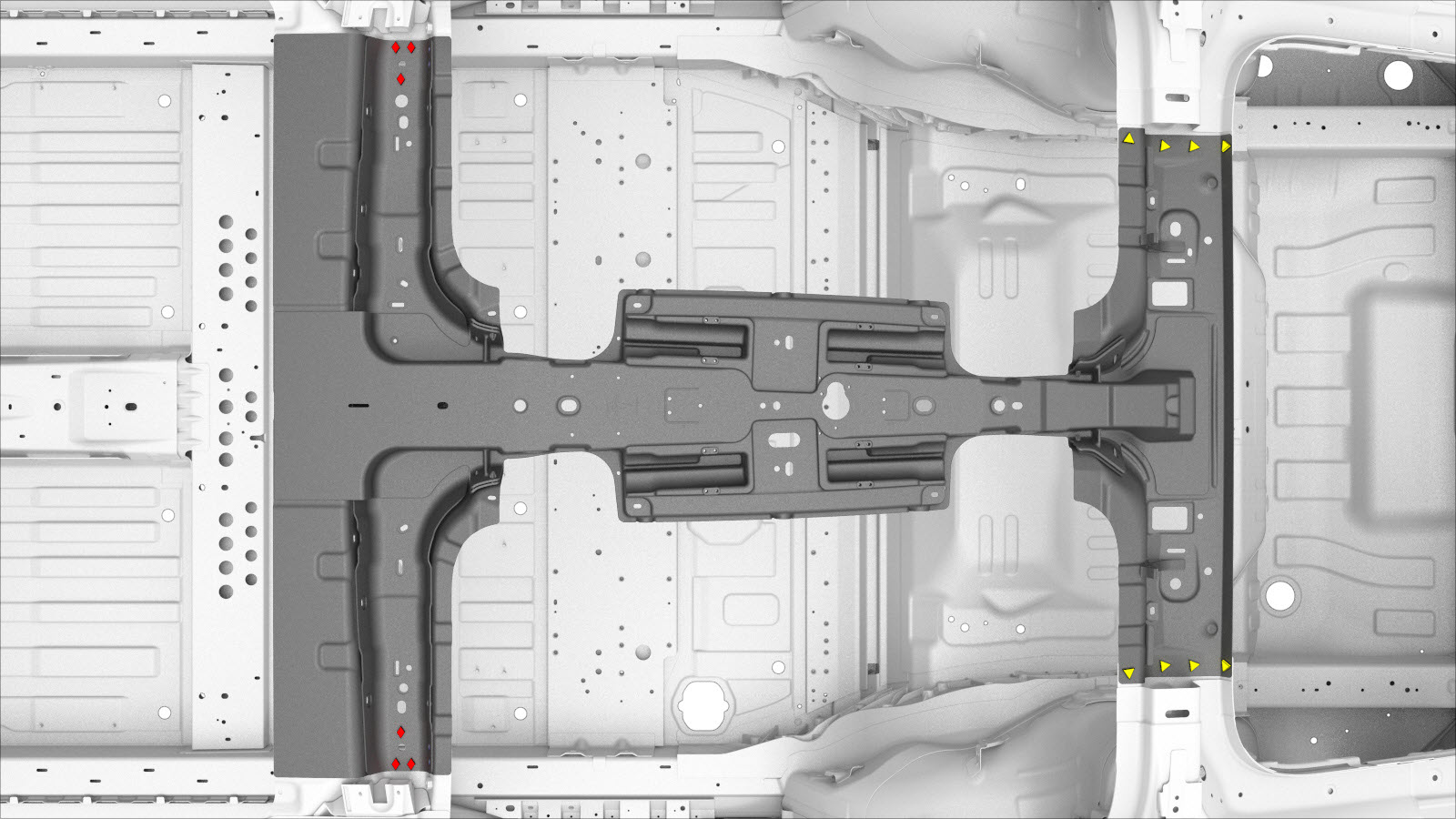

  3. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Perno, Torx

  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

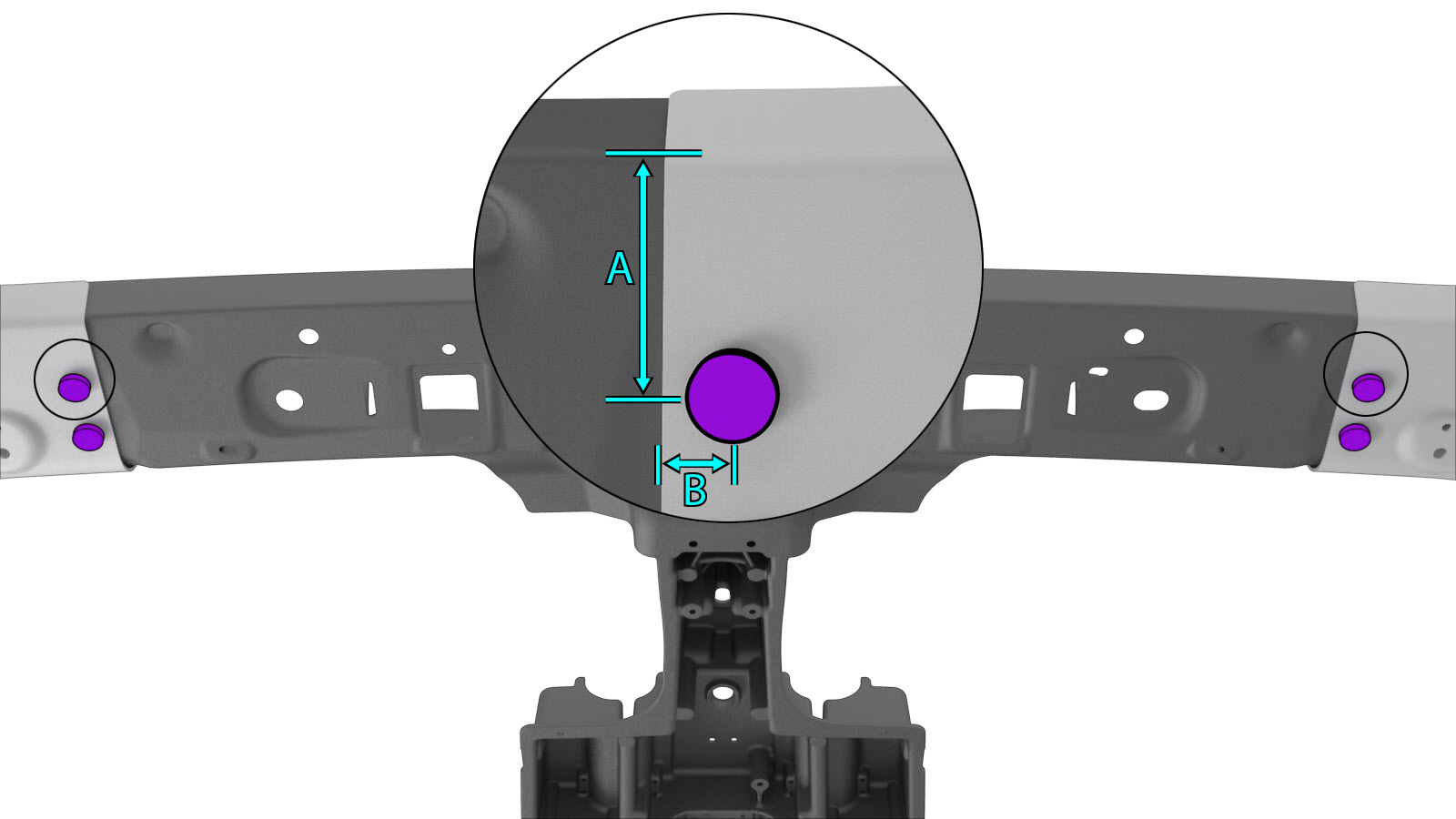

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
    o Remaches abombados estructurales, 6,5 mm
    • A = 51 mm.
    • B = 15 mm.

    o Remaches Flow Form, S48

    o Perno, Torx

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
    Apriete los pernos a 24 Nm.
  7. Instale Cabezal delantero superior de los lados izquierdo y derecho.
  8. Instale Cabezal trasero superior.

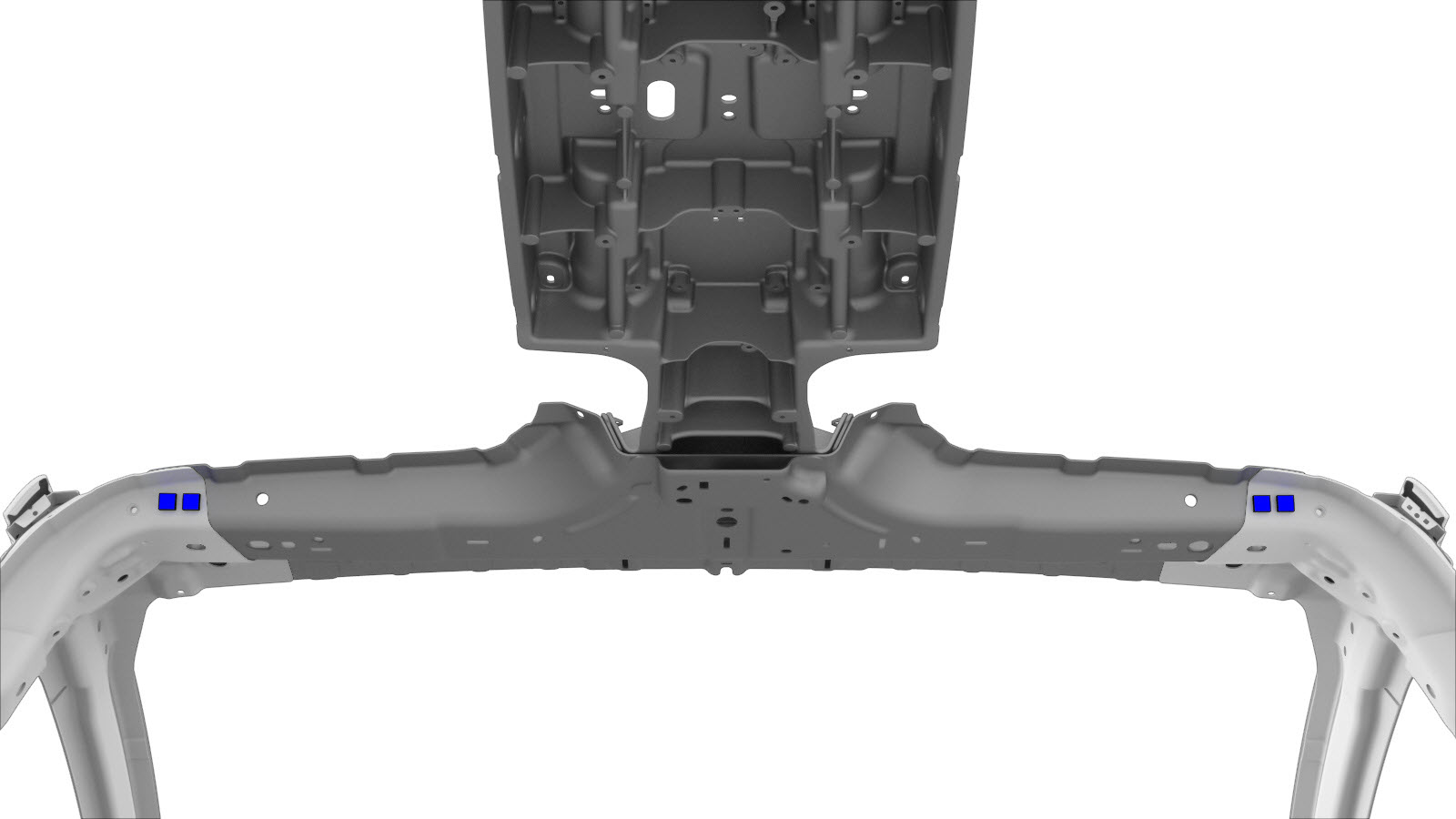

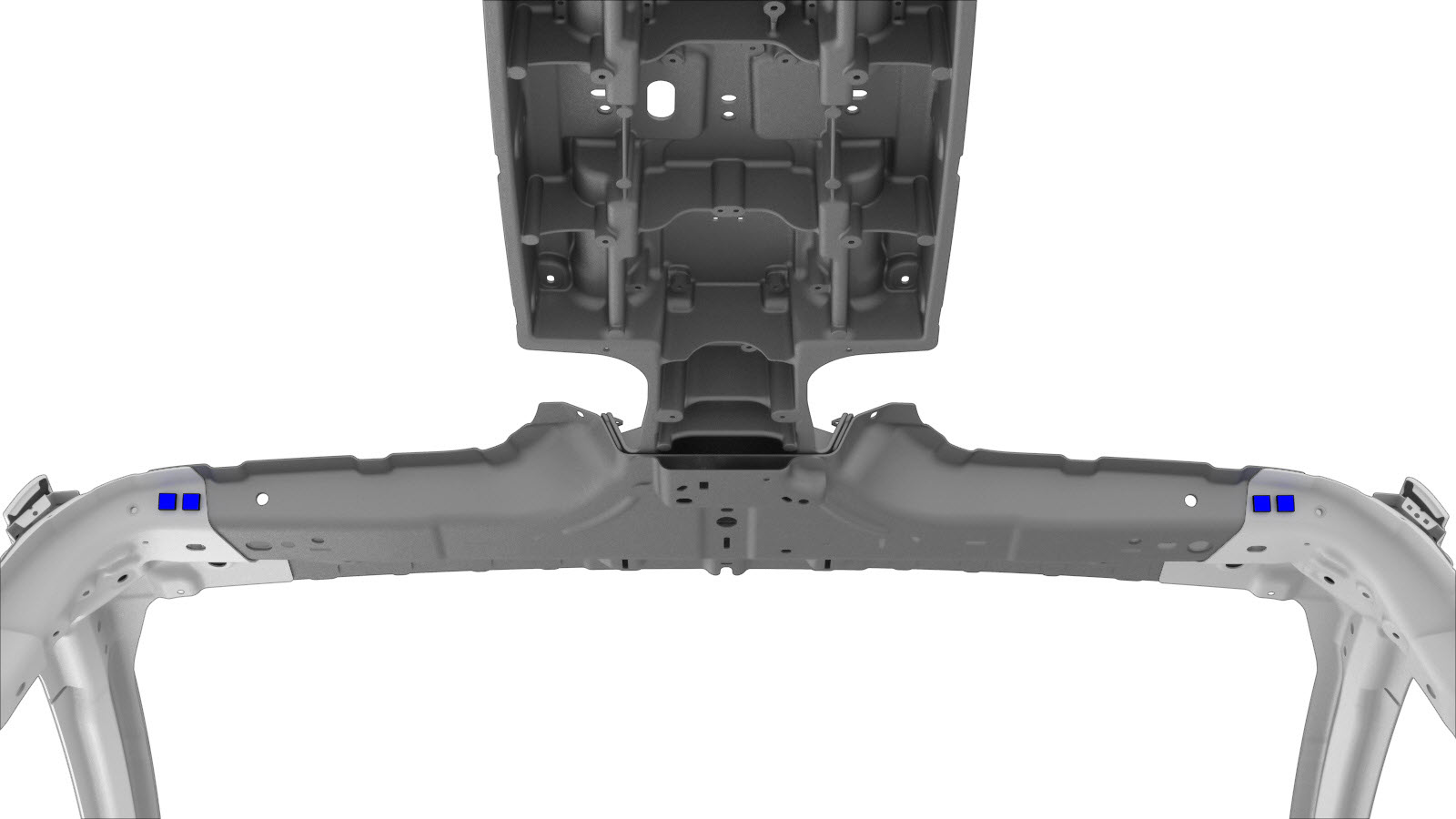

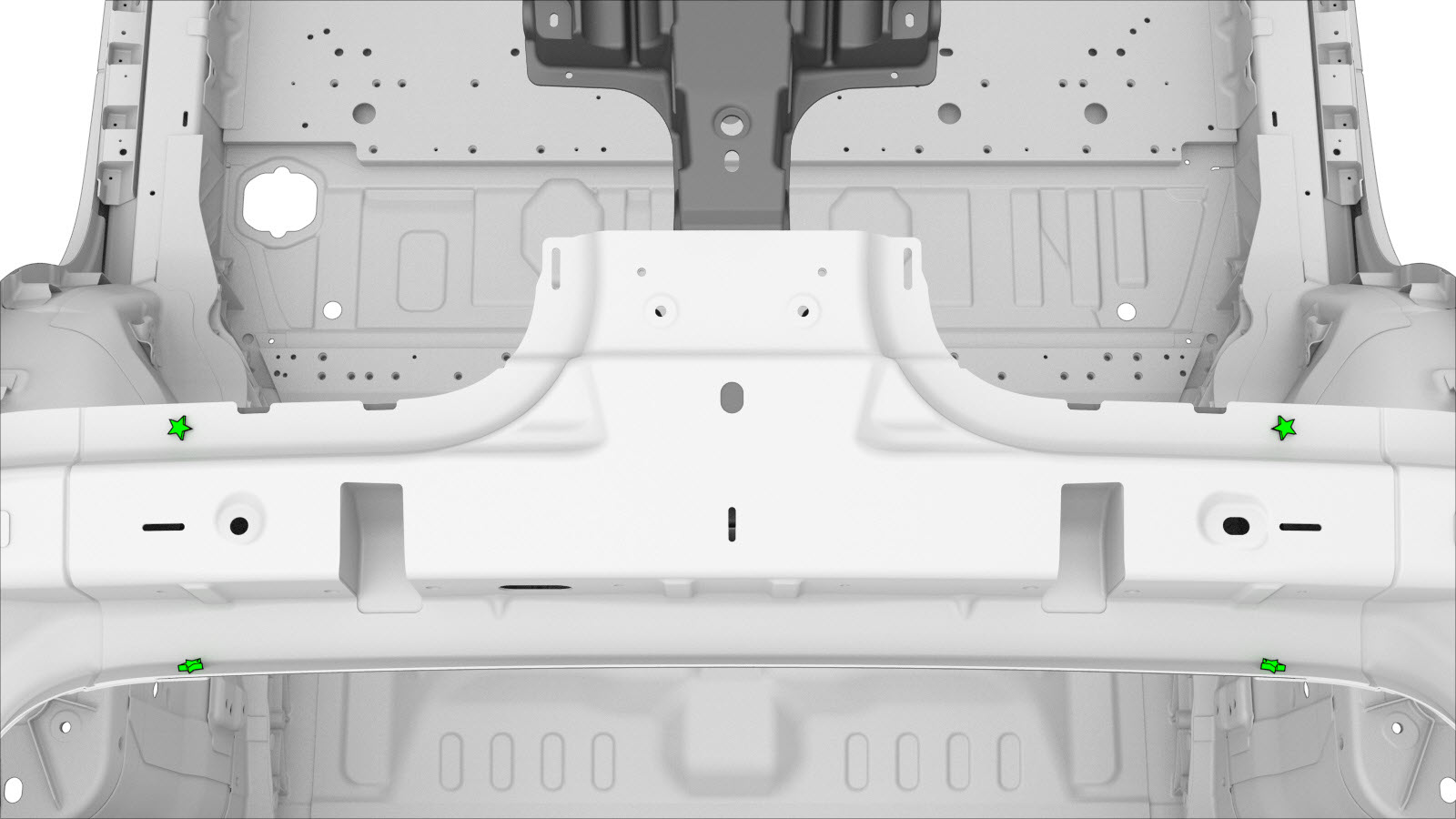

  9. Instale las fijaciones como se indica.

    o Remaches Flow Form, S38

    o Remaches Flow Form, S48

  10. Efectúe las operaciones posteriores a la reparación necesarias.
