Extensión del paso de rueda (delantero)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

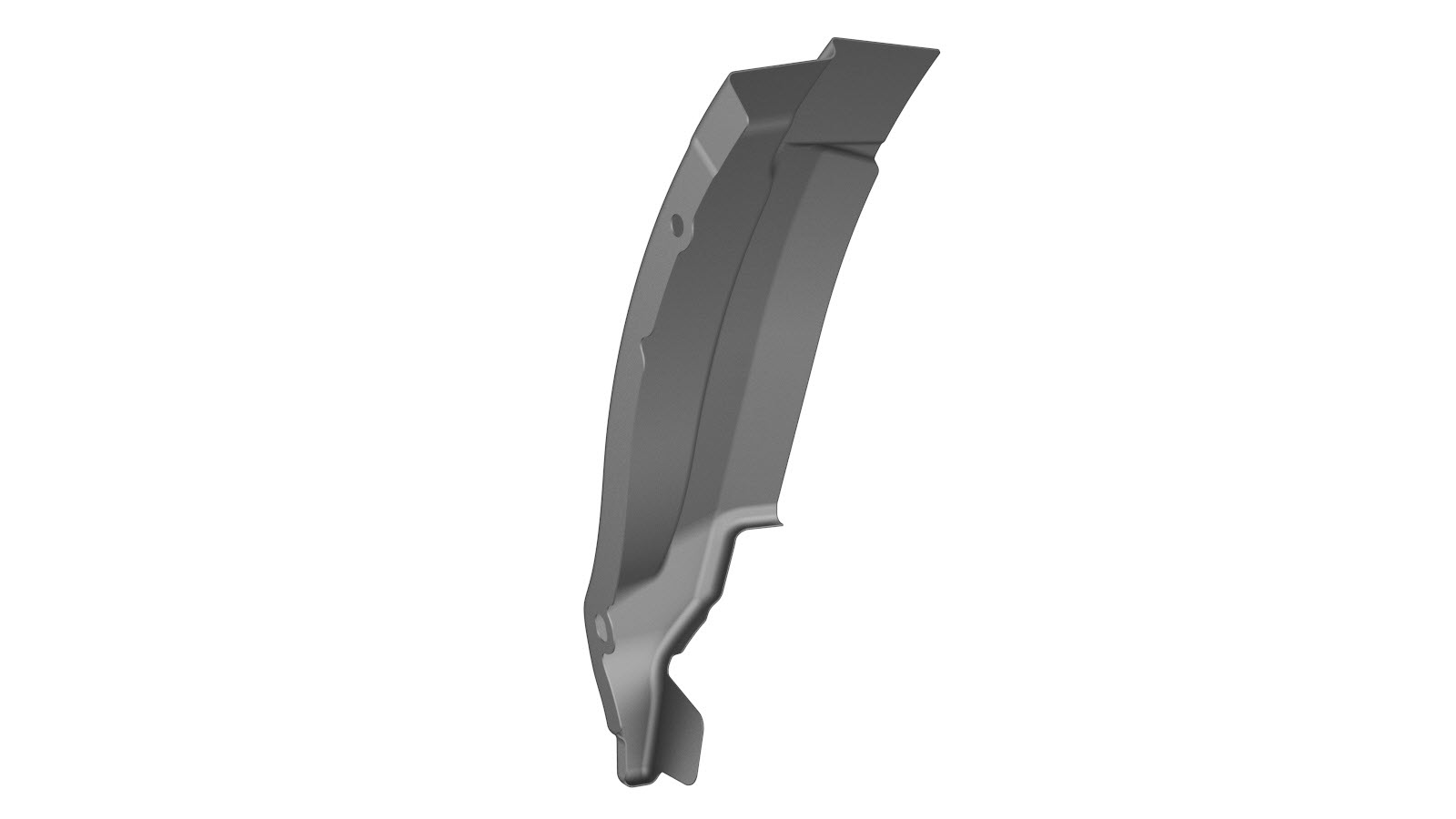

1	EXTENSIÓN - TR PASO DE RUEDA DL (Extensión del paso de rueda - Delantera)
11	Remache abombado estructural, 6,5 mm
1	Remache, 4,8 mm
2	Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

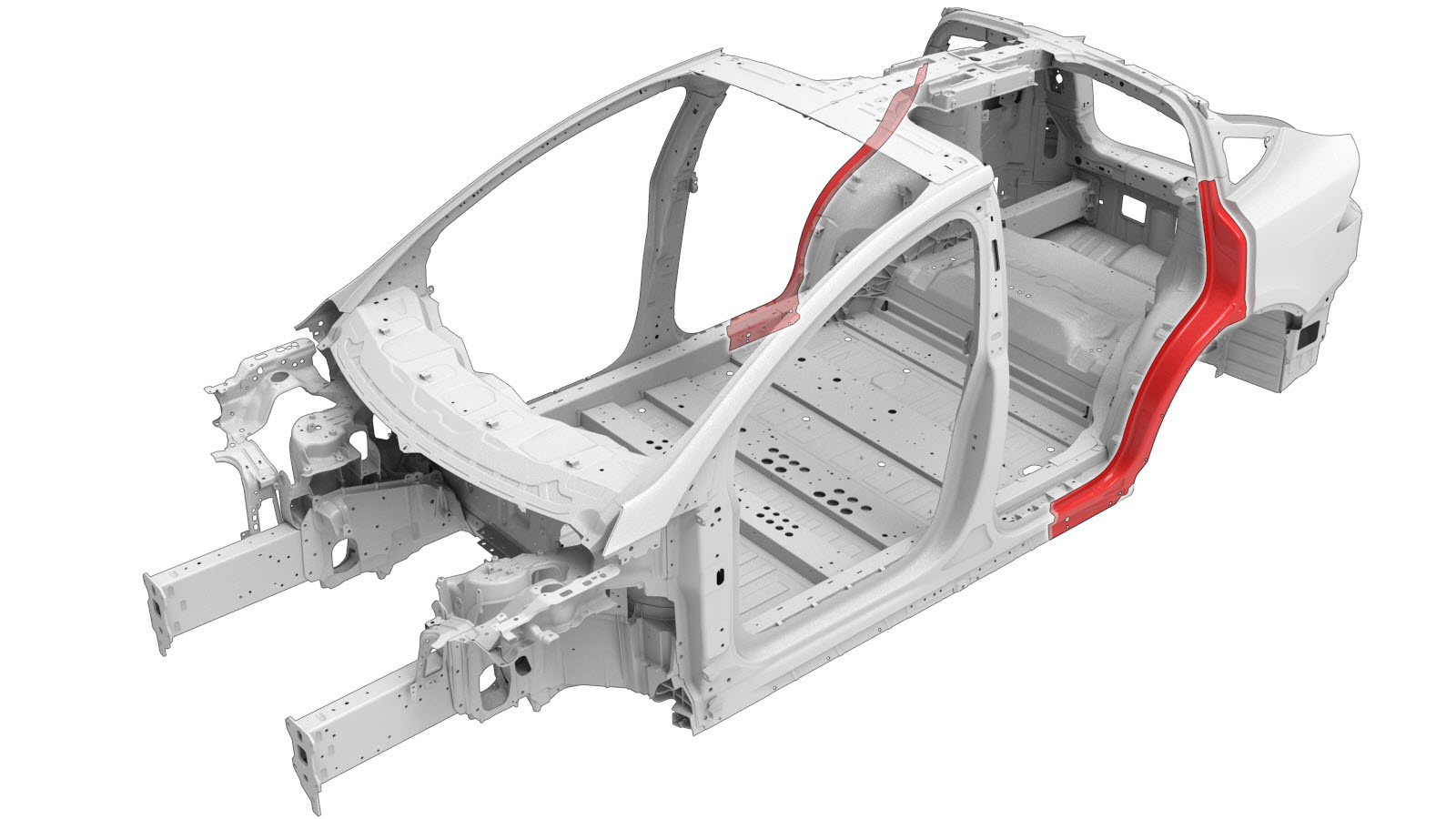

Retire el Extensión inferior del pilar C.

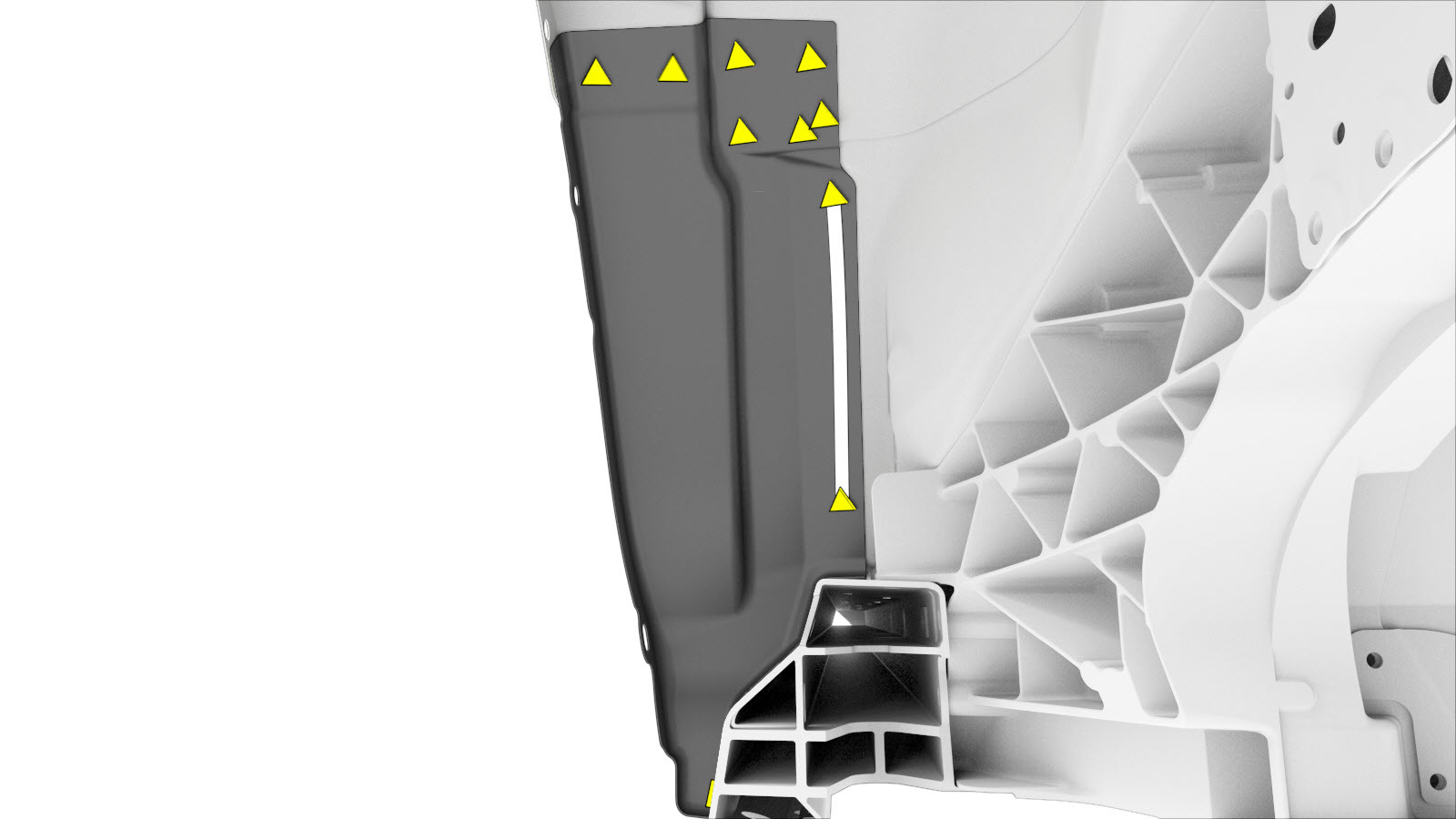

Retire el componente original.

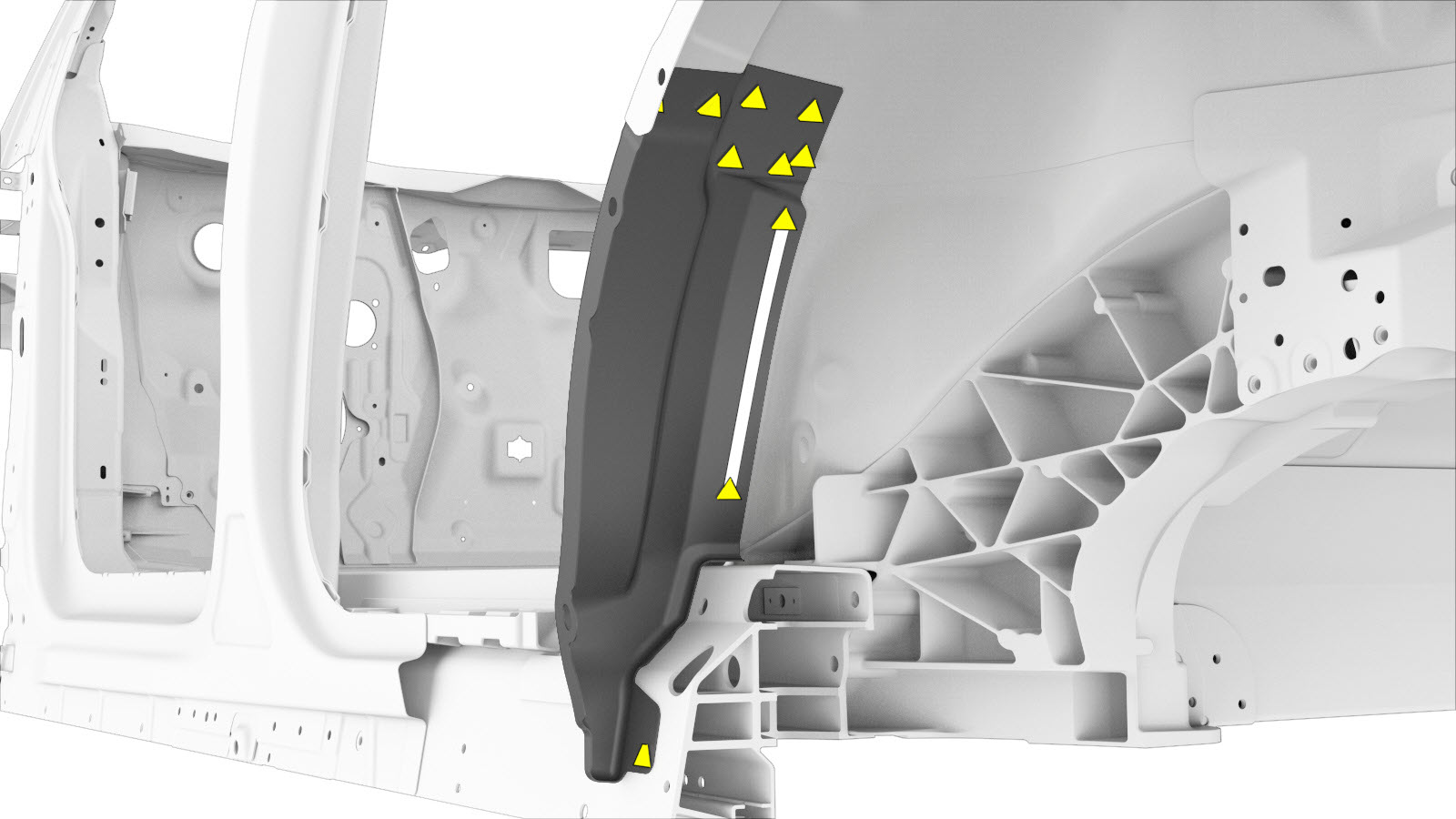

o Soldaduras por puntos de fábrica

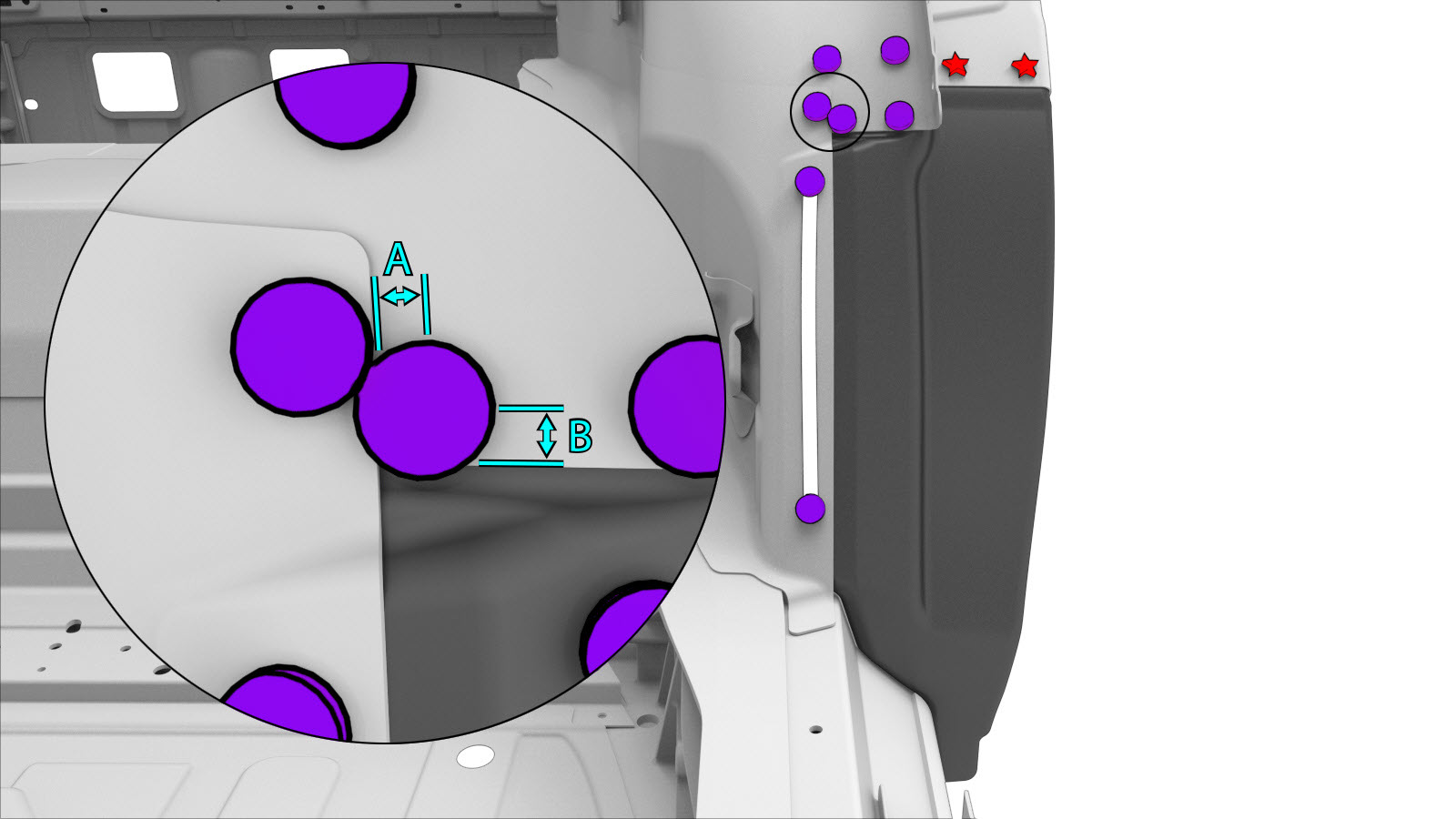

Preparación para la instalación.
o Remaches abombados estructurales, 6,5 mm
- A = 8 mm.
- B = 7 mm.
o Remaches, 4,8 mm

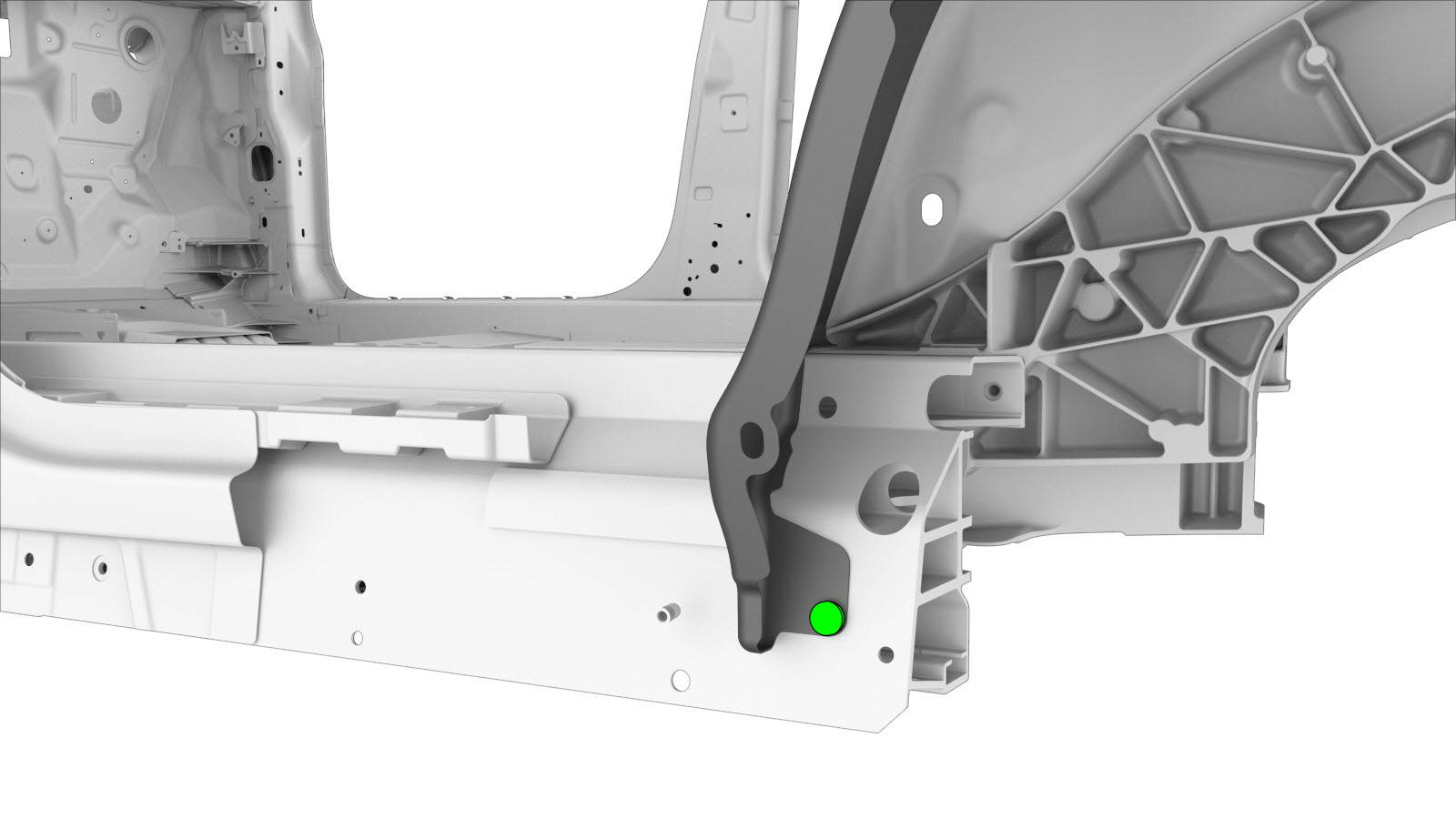

o Remaches Flow Form, S18
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

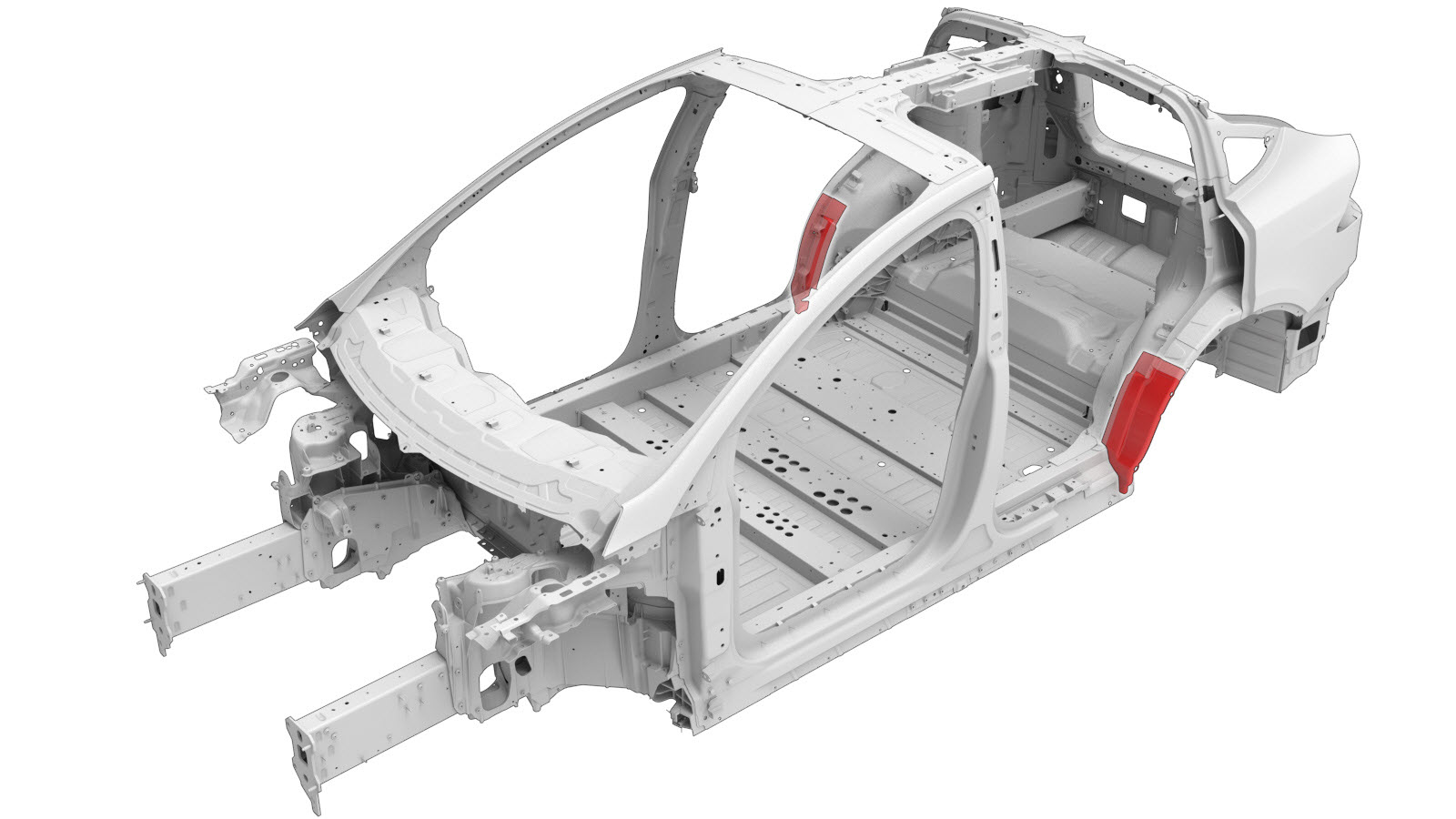

Instale Extensión inferior del pilar C.

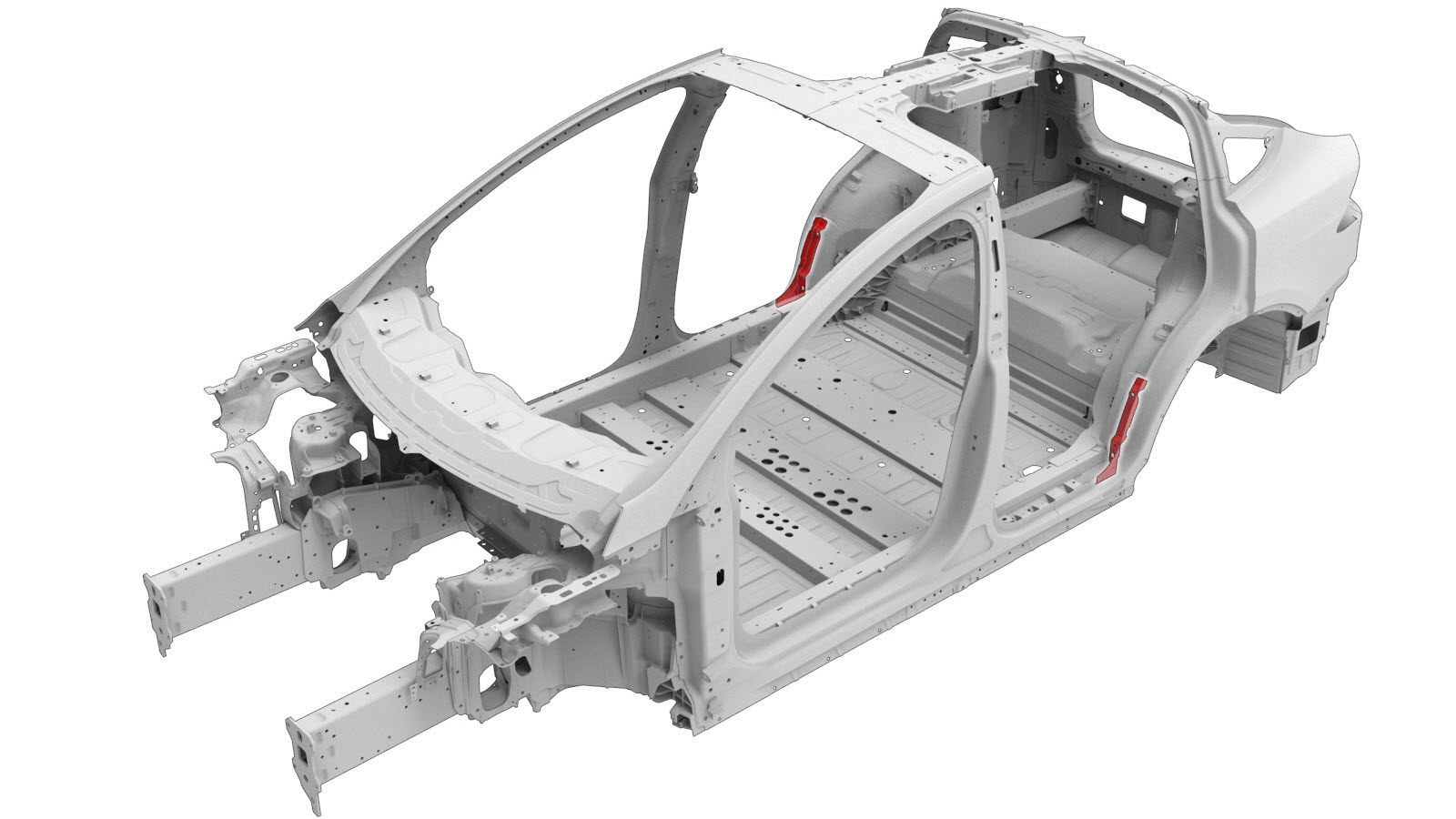

Instale Refuerzo del pilar C.
Efectúe las operaciones posteriores a la reparación necesarias.
