Travesaño de la caja de torsión trasera inferior (vehículos fabricados entre el 15 de noviembre de 2021 y el 6 de marzo de 2022, y después del 7 de abril de 2022)

Lista de piezas

Cantidad Descripción Imagen / Notas

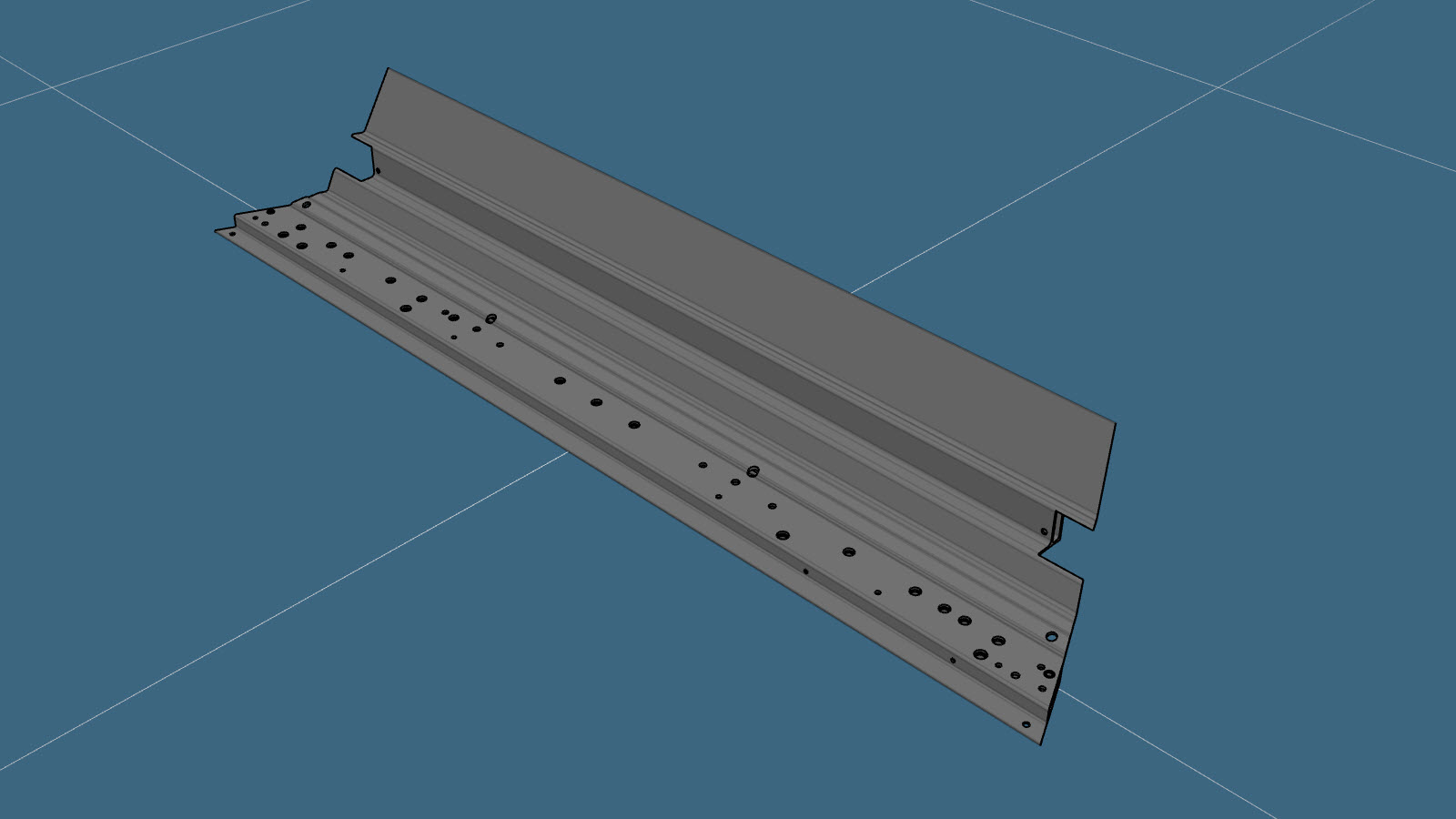

1 CONJ-TRAVESAÑO CAJA TORSIÓN TR INF (Travesaño de la caja de torsión trasera inferior)
8 Remache estructural de alta resistencia, 6,5 mm
Solo izq.: 1 Perno , M8x27 Referencia de Tesla 1621820-00-A.
Solo izq.: 1 Perno , M10-1.5x23 Referencia de Tesla 1111154-00-B.
2 Perno , M6-1x19 Referencia de Tesla 1454541-00-A.
2 Perno M8x50 Referencia de Tesla 1552447-00-A.
2 Perno , M8x20 Referencia de Tesla 1007580-00-A.
2 Tuerca , M8-1.25,HF,Acero[10],ZnAl,NEGRO Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Cubierta del motor trasero.
  2. Retire Panel de suelo de asiento de la segunda fila.
  3. Retire Refuerzo inferior de la caja de torsión trasera de los lados derecho e izquierdo.
  4. Retire el componente original.

    o RIVTAC

    o Pernos

    o Remaches estructurales de fábrica

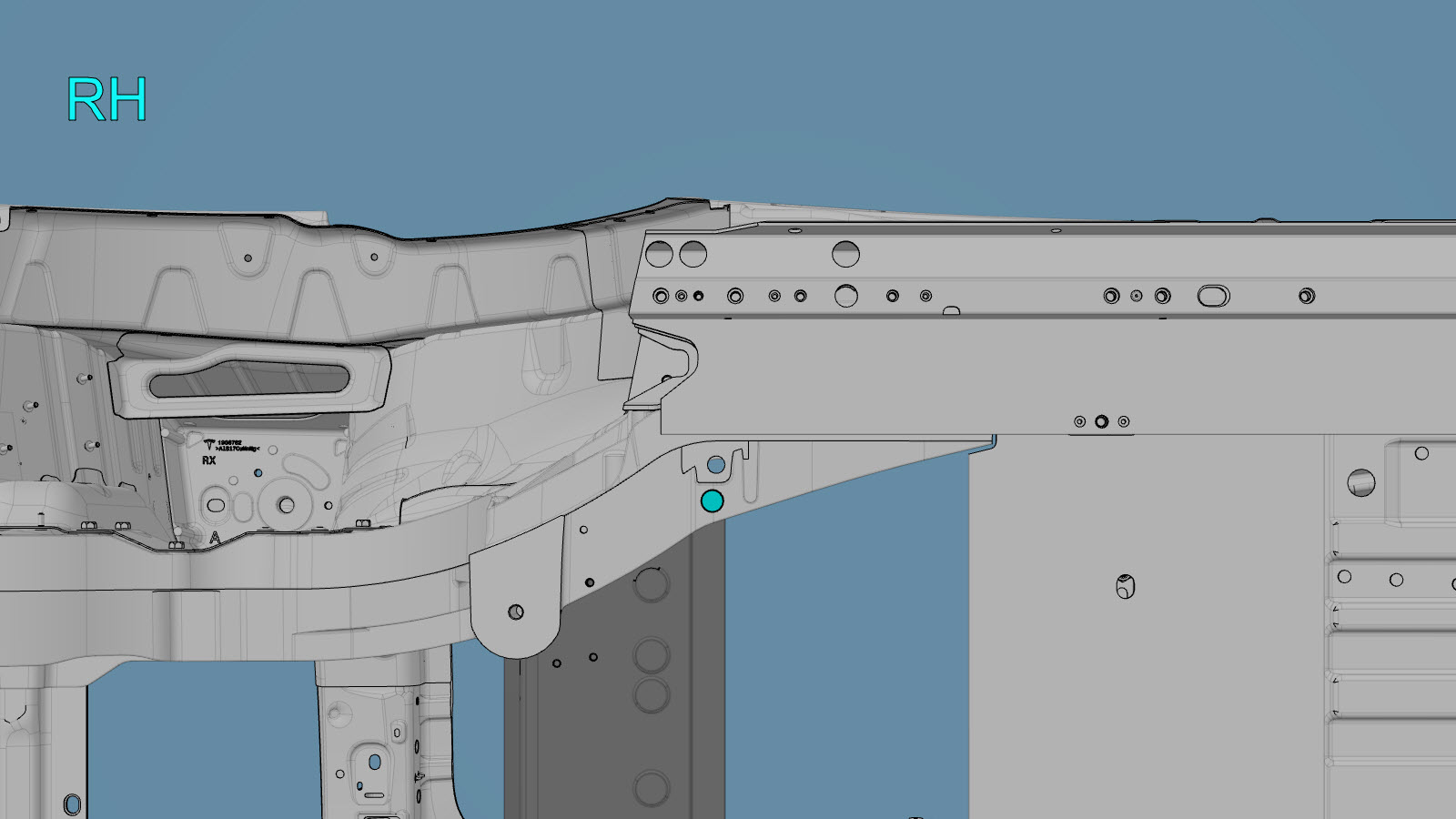

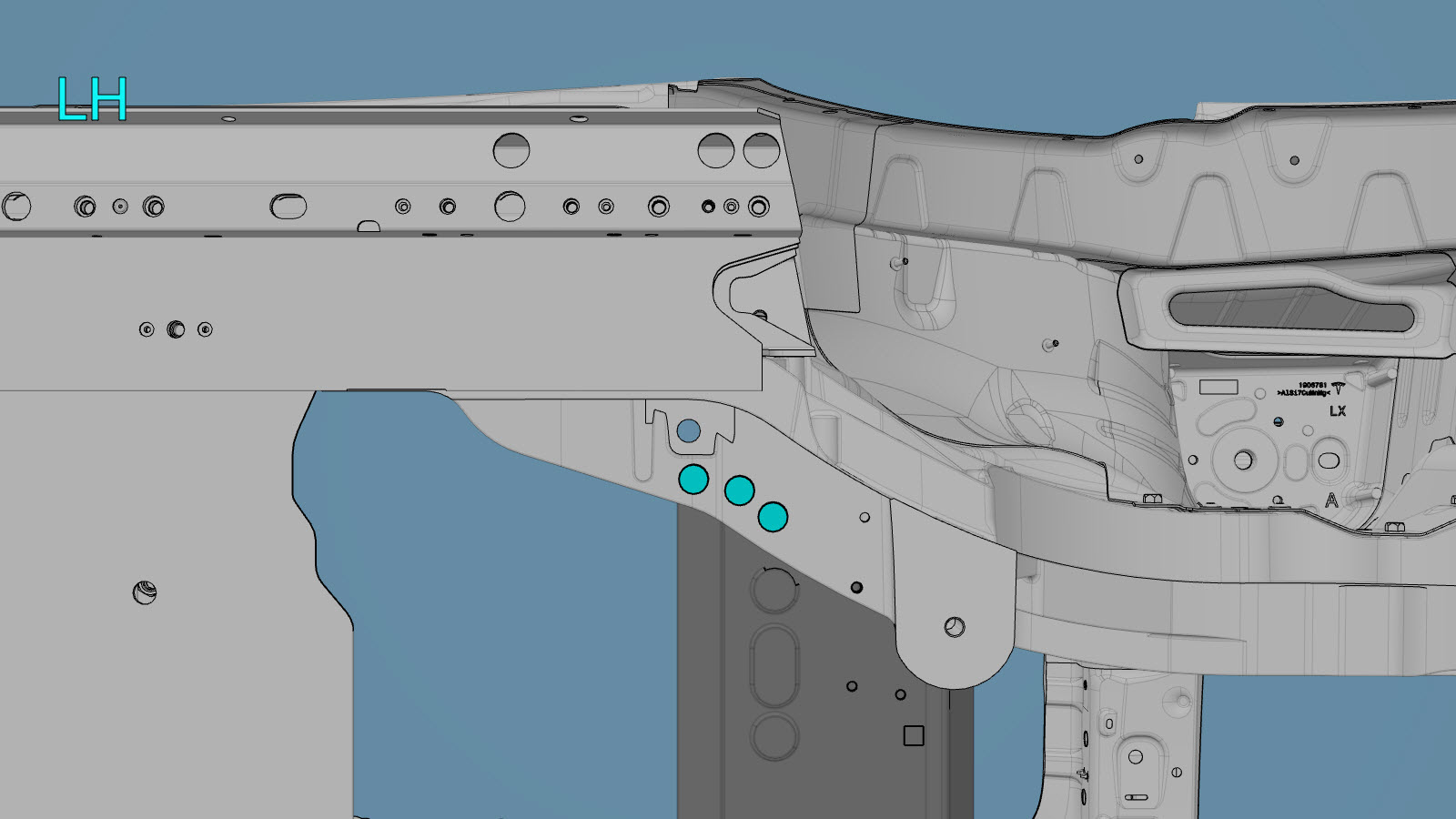

    BOM de fábrica

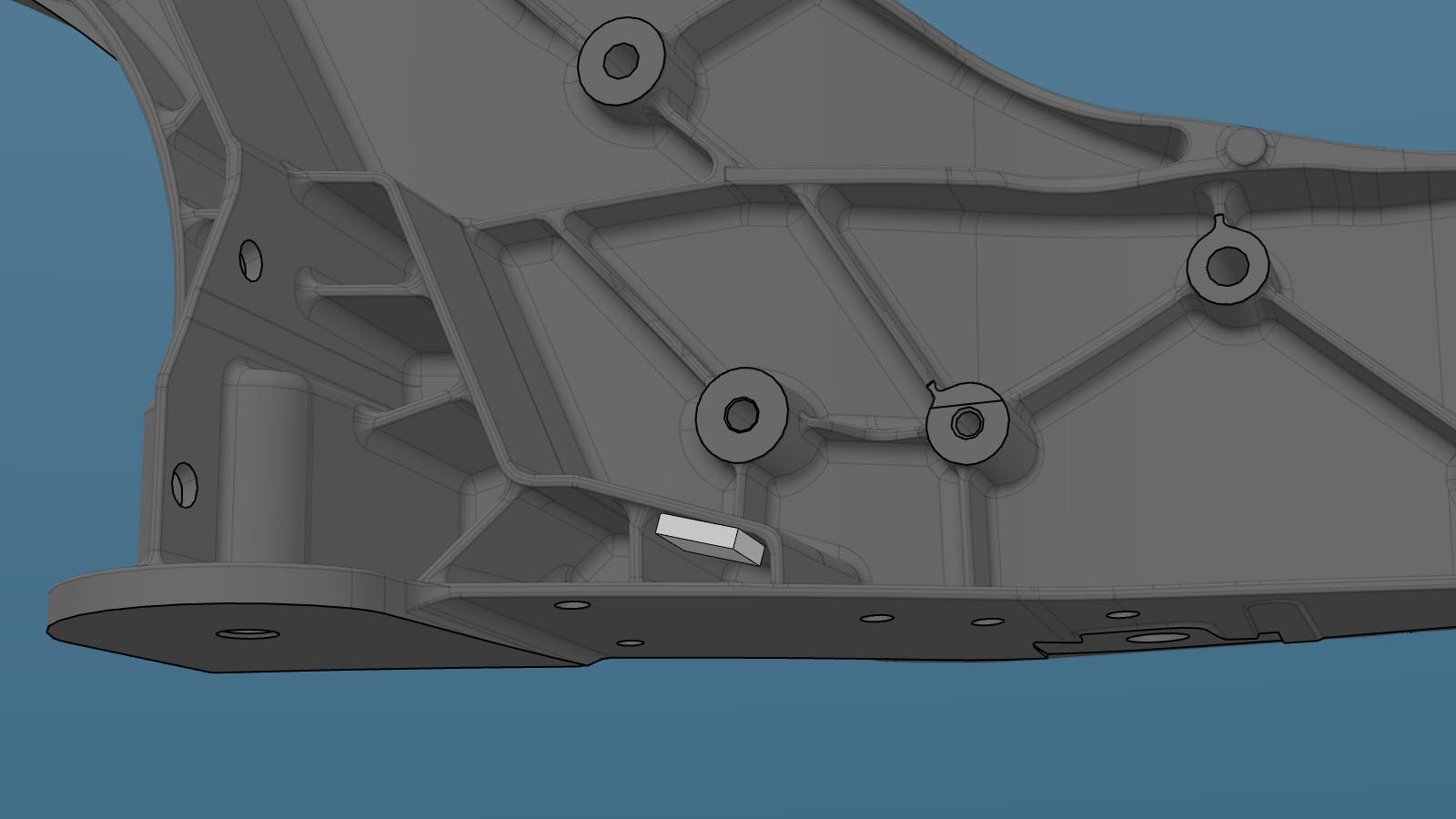

  5. Utilice adhesivo estructural para fijar las tuercas en su posición en el interior del nodo trasero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, amole los bordes de las tuercas para que queden al ras con la ubicación de montaje.

    Tuerca

  6. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

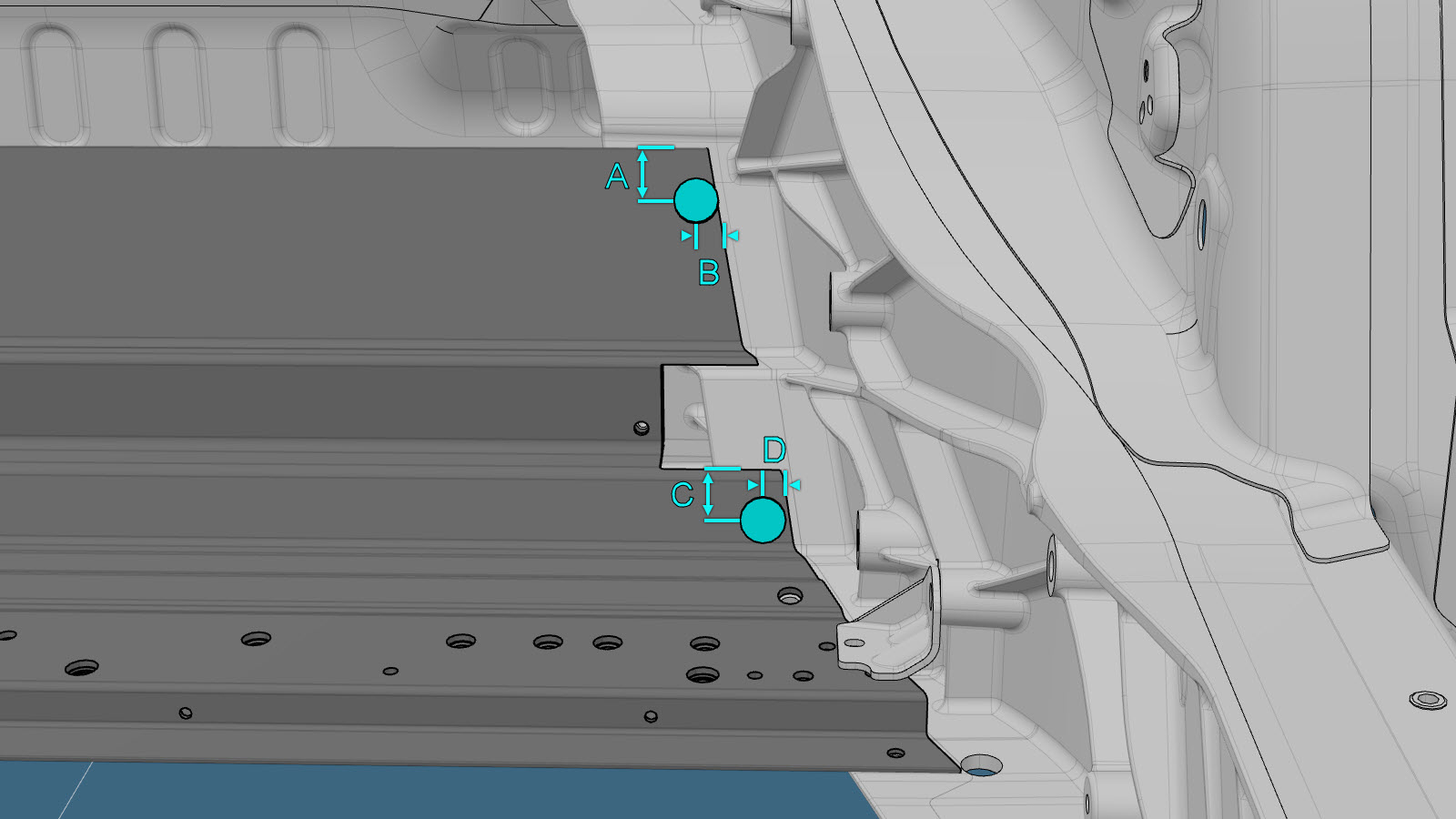

    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 24 mm
    • B = 9 mm
    • C = 21 mm
    • D = 11 mm

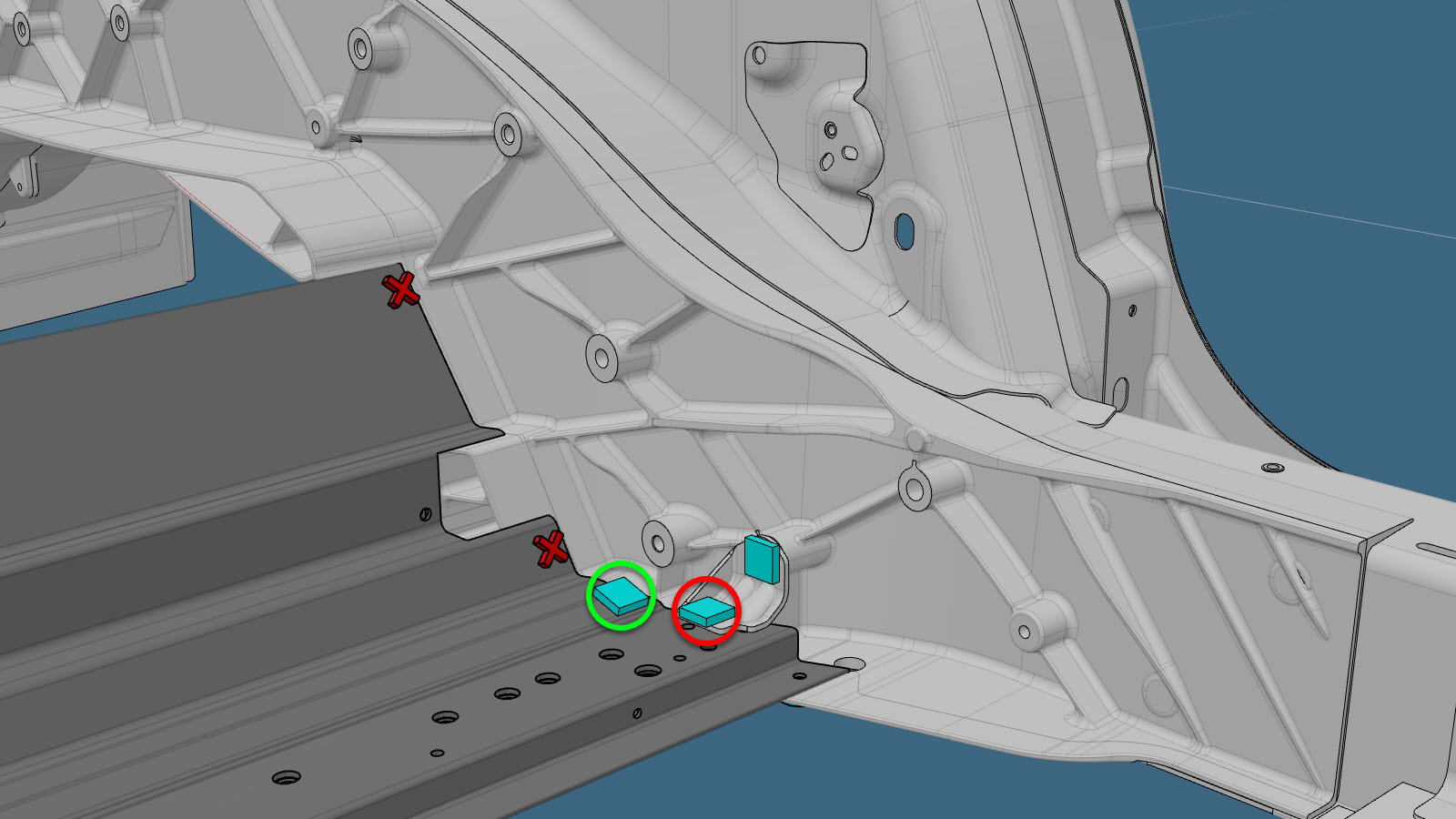

    o Pernos
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale el perno M6-1x19, con referencia 1454541-00-A, en la ubicación indicada con un círculo rojo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale el perno M8-1.25x22, con referencia 1552447-00-A, en la ubicación indicada con un círculo verde.
  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale el componente o los componentes nuevos.

    Apriete los pernos como se indica a continuación:

    • Pernos de cabeza hexagonal M8x27 referencia 1621820-00-A: 20 Nm.
    • Pernos de cabeza hexagonal M10x23 referencia 1111154-00-B: 30 Nm.
    • Pernos de cabeza hexagonal M6-1x19 con referencia 1454541-00-A: 11 Nm.
    • Pernos de cabeza hexagonal M8x20 referencia 1007580-00-A: 25 Nm.
    • Pernos de cabeza hexagonal M8x22 referencia 1552447-00-A: 25 Nm.
  9. Instale Refuerzo inferior de la caja de torsión trasera de los lados derecho e izquierdo.
  10. Instale Panel de suelo de asiento de la segunda fila.
  11. Instale Cubierta del motor trasero.
  12. Efectúe las operaciones posteriores a la reparación necesarias.
