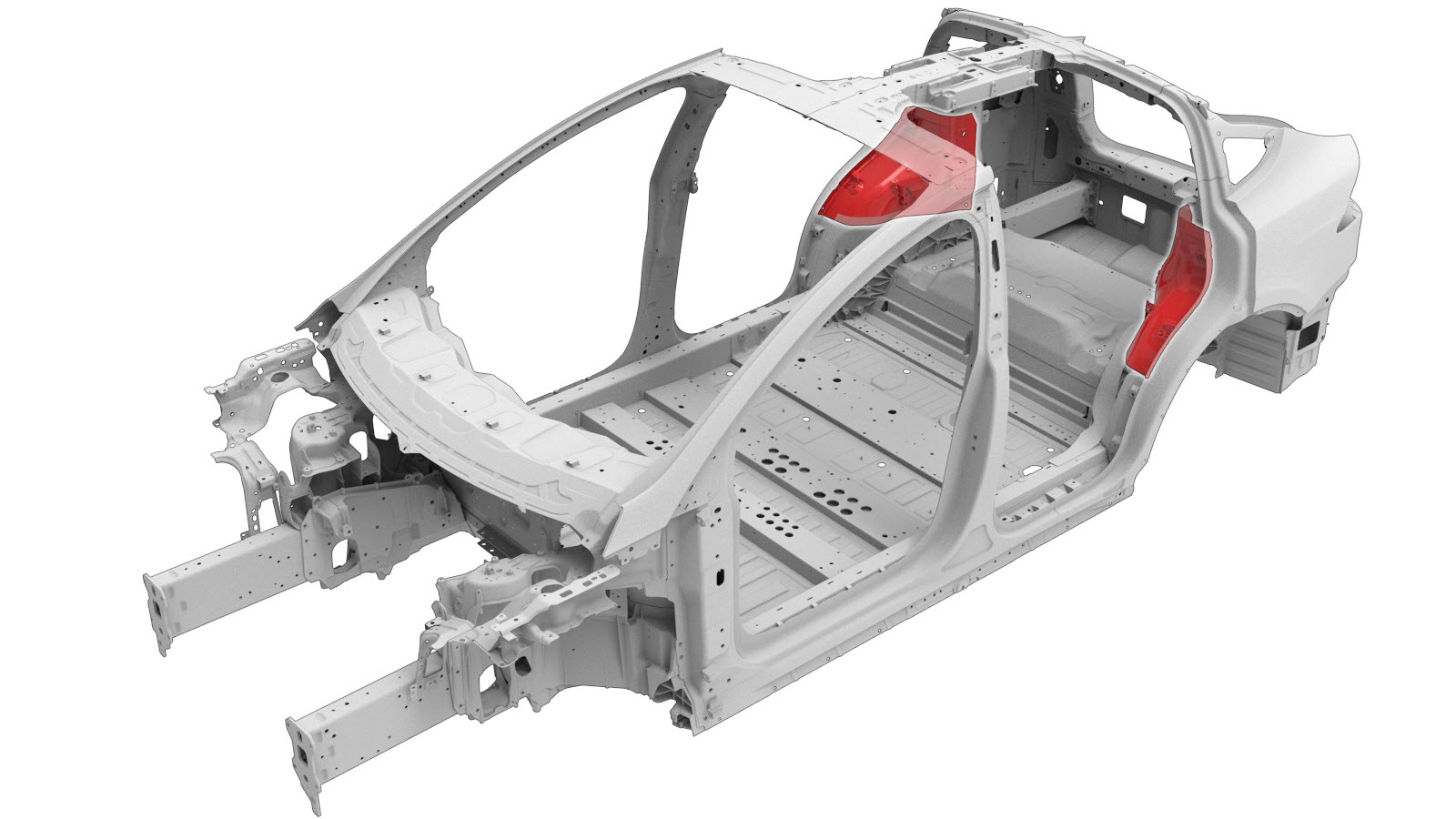

Paso de rueda delantero

Código de corrección: 10100114402 10100115102 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

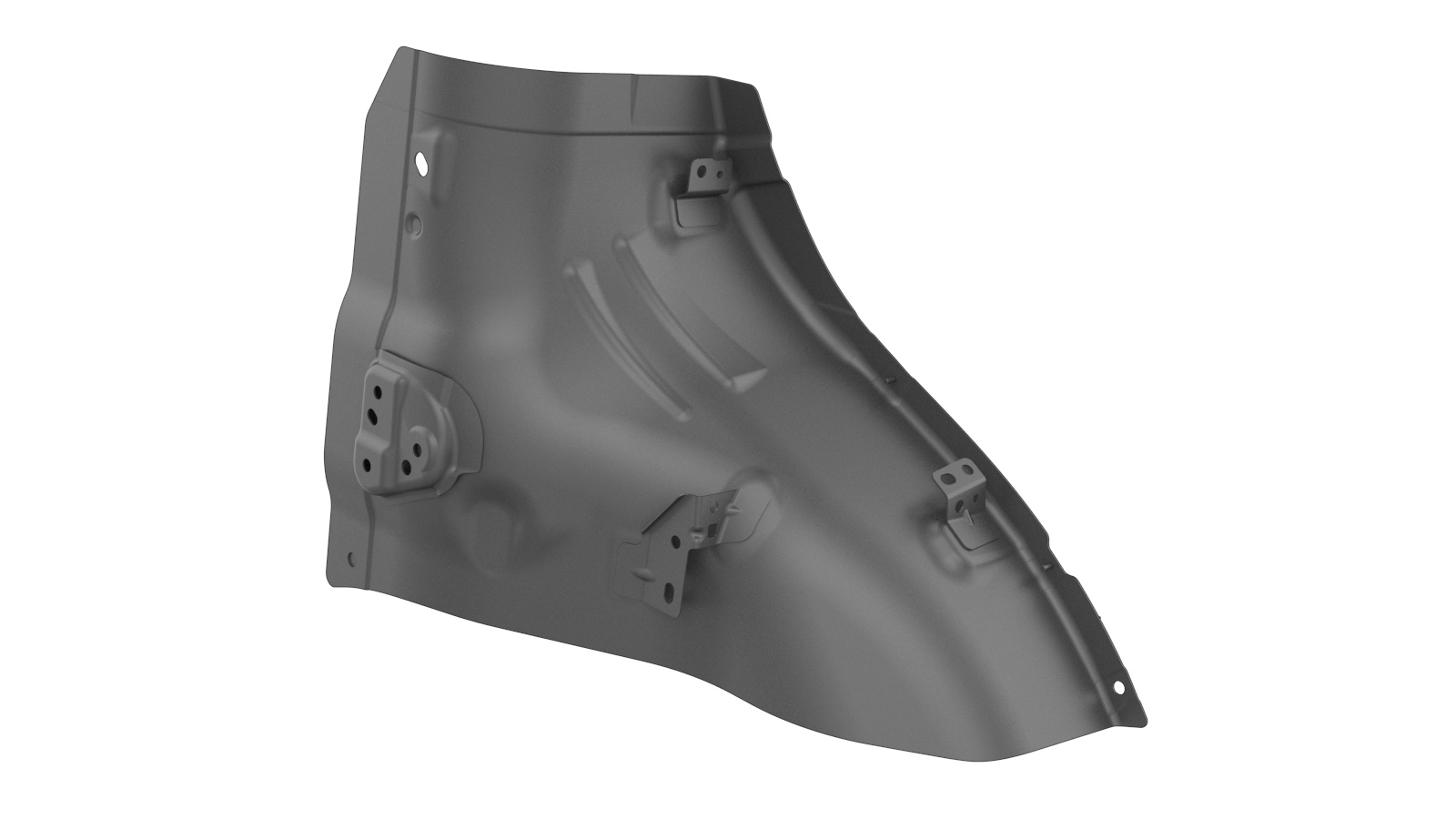

1 CONJ - TR PASO DE RUEDA DL (Paso de rueda delantero)
9 Remache abombado estructural, 6,5 mm
17 Remache estructural, 6,5 mm, corto
1 Remache avellanado, 4,8 mm, largo
1 Remache Flow Form S18
13 Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire .
  2. Retire .
  3. Retire .
  4. Retire .
  5. Retire Refuerzo superior del nodo trasero (trasero).
  6. Retire Refuerzo superior del nodo trasero (delantero).

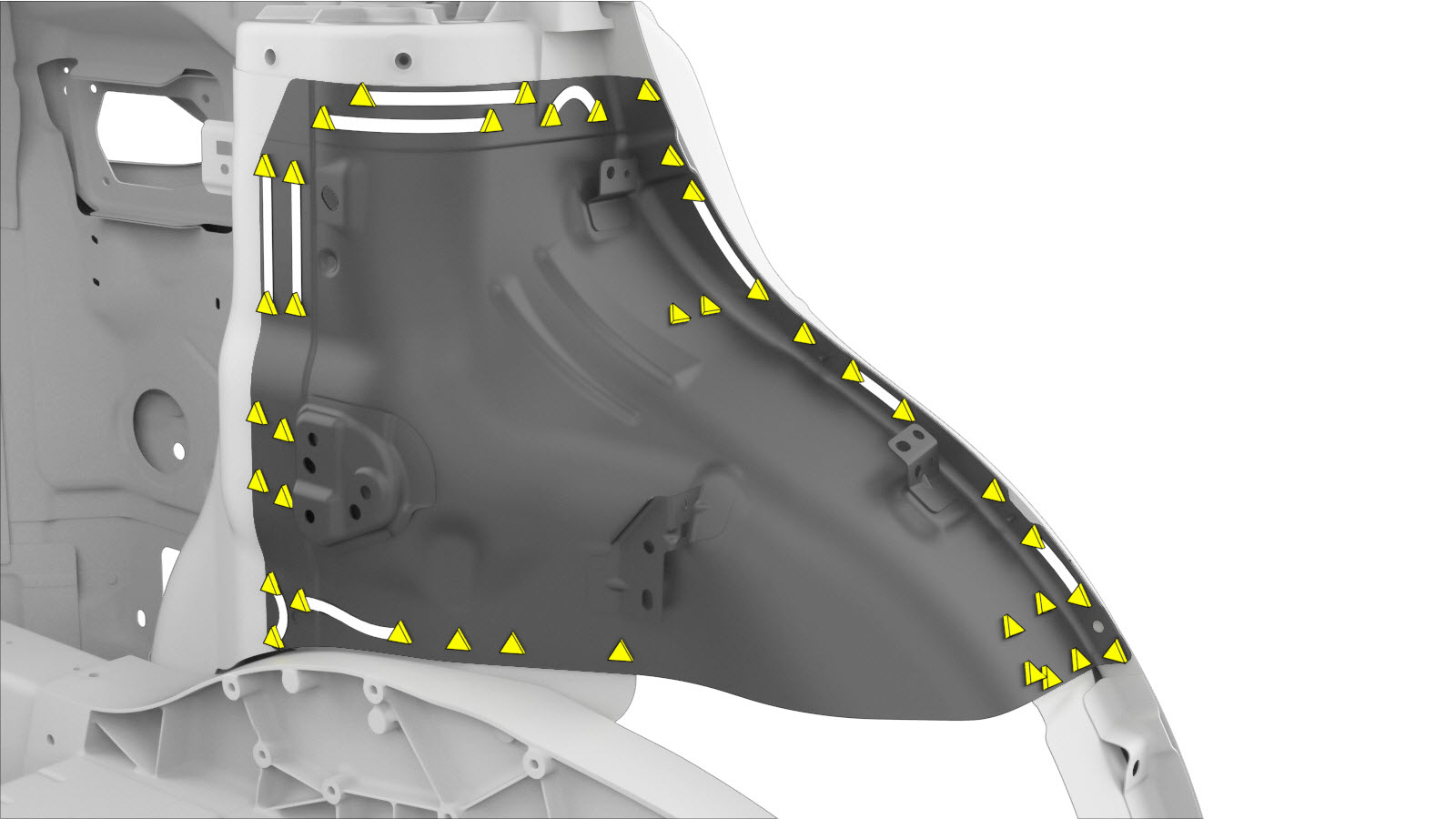

  7. Retire el componente original.
    o Soldaduras por puntos de fábrica

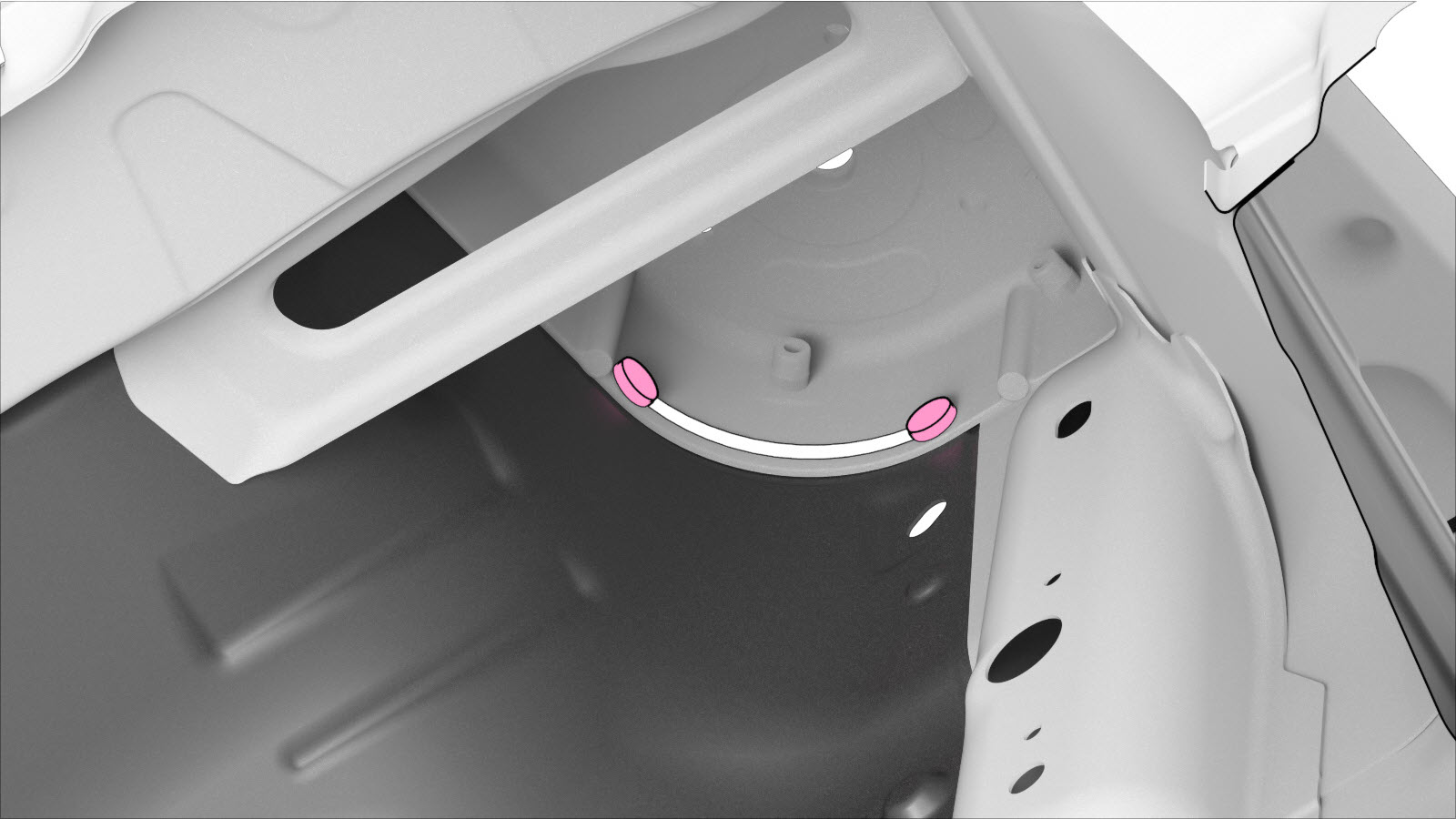

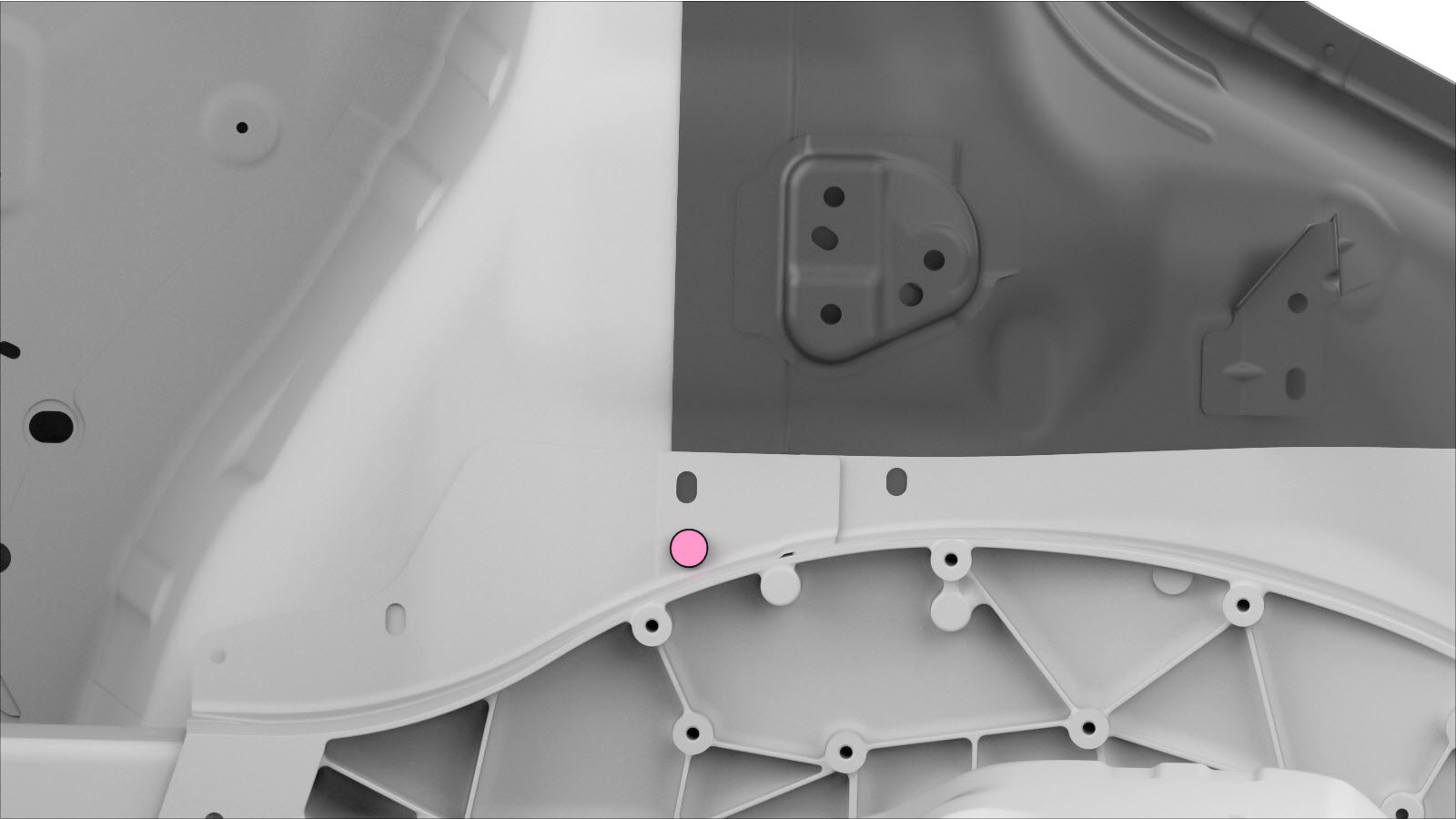

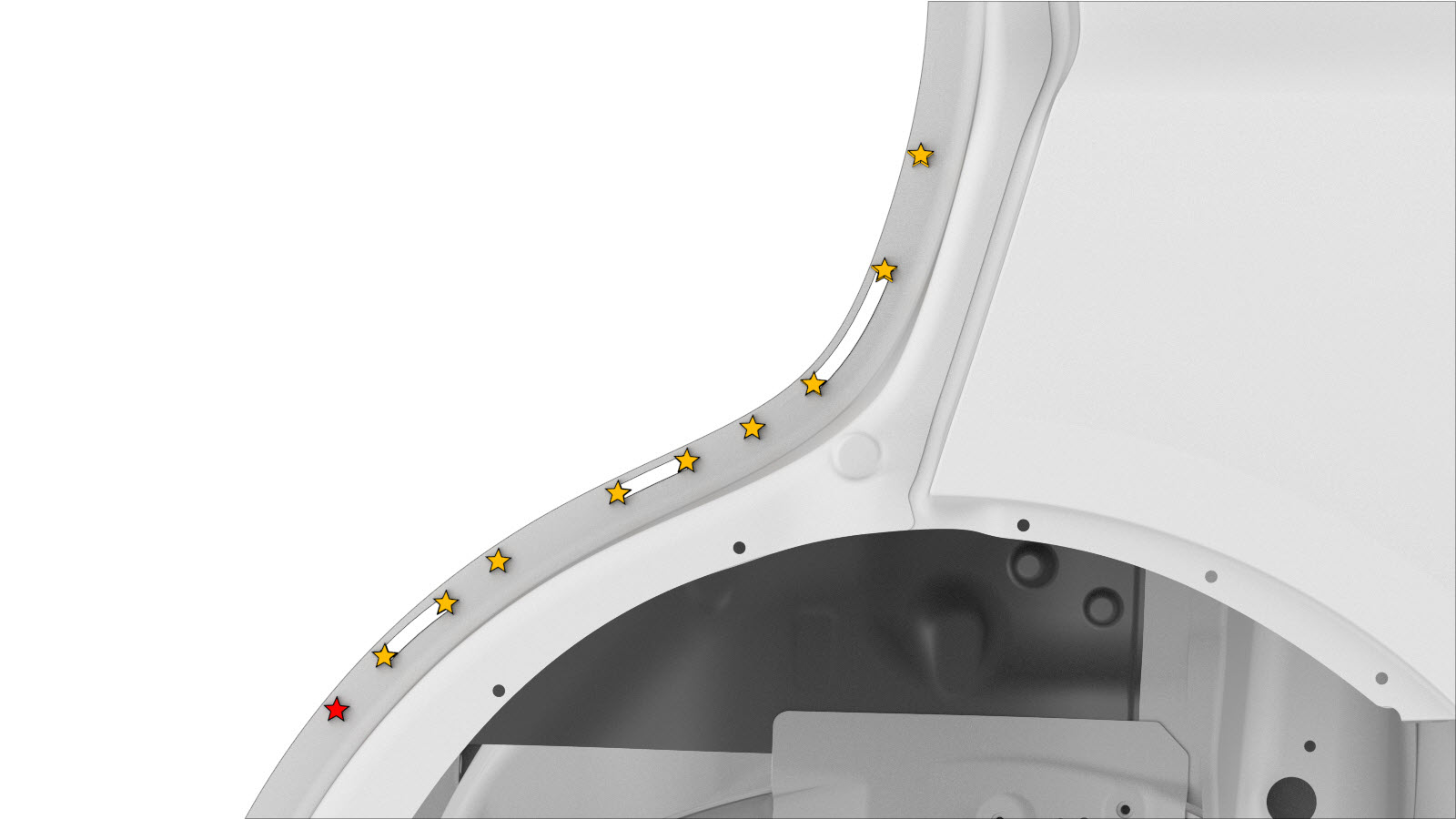

  8. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

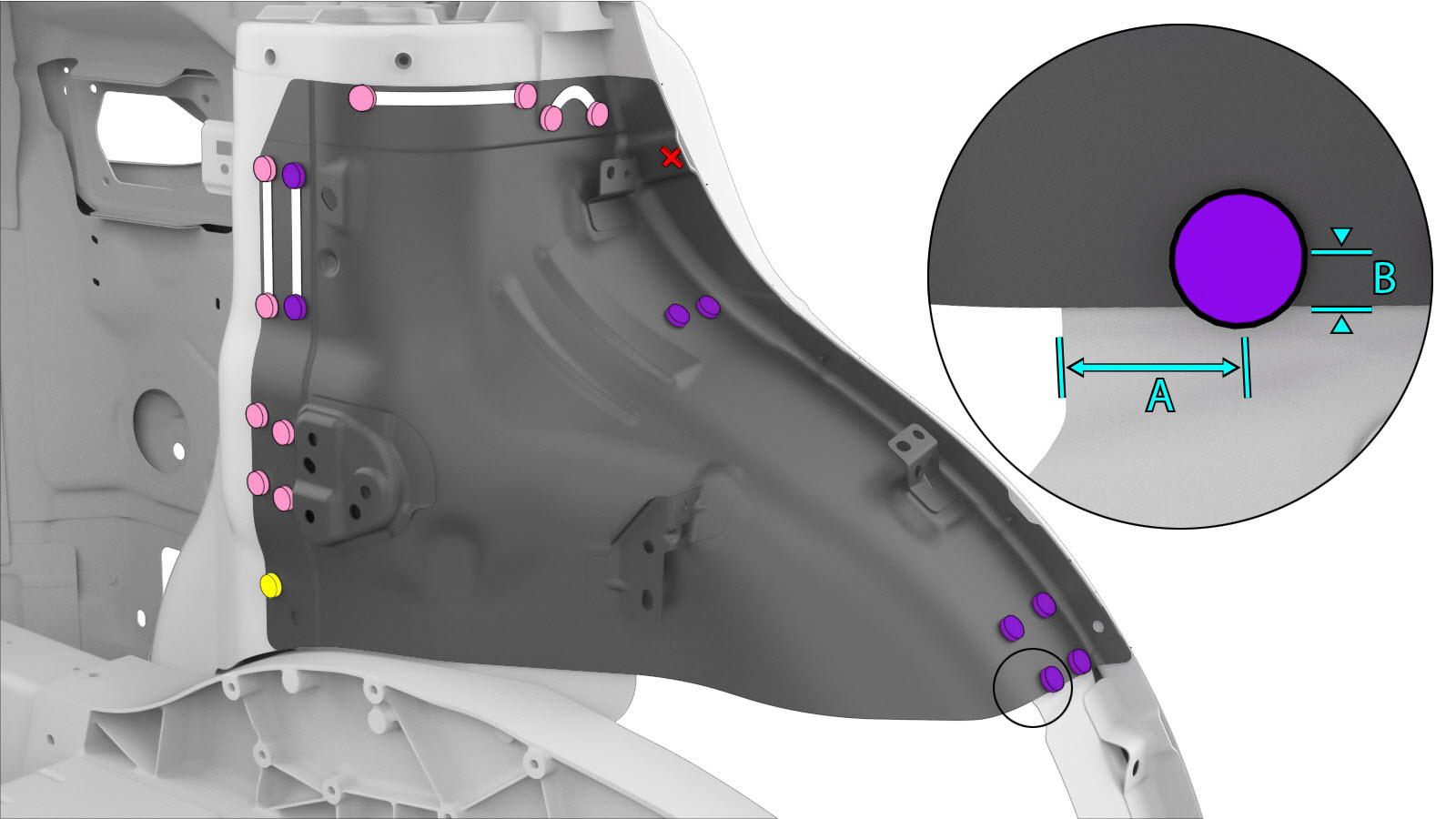

    o Remaches abombados estructurales, 6,5 mm
    • A = 26 mm.
    • B = 7 mm.

    o Remaches estructurales, 6,5 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

  9. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  10. Instale el componente o los componentes nuevos.
  11. Instale Refuerzo superior del nodo trasero (delantero).
  12. Instale Refuerzo superior del nodo trasero (trasero).
  13. Instale la fijación como se indica.
    o Remaches estructurales, 6,5 mm, cortos
  14. Efectúe las operaciones posteriores a la reparación necesarias.
  15. Instale .
  16. Instale .
  17. Instale .
  18. Instale .
