Panel de la aleta trasera exterior con extensión inferior del pilar C (vehículos fabricados a partir del 14 de febrero de 2022)

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ALETA TRASERA EXTERIOR, IZQUIERDA (Aleta trasera completa)
12 Remache abombado estructural, 6,5 mm
21 Remache avellanado, 4,8 mm, corto
1 Remache avellanado, 4,8 mm, largo
8 Remache Flow Form S08
15 Remache Flow Form S18
7 Remache Flow Form S28
3 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

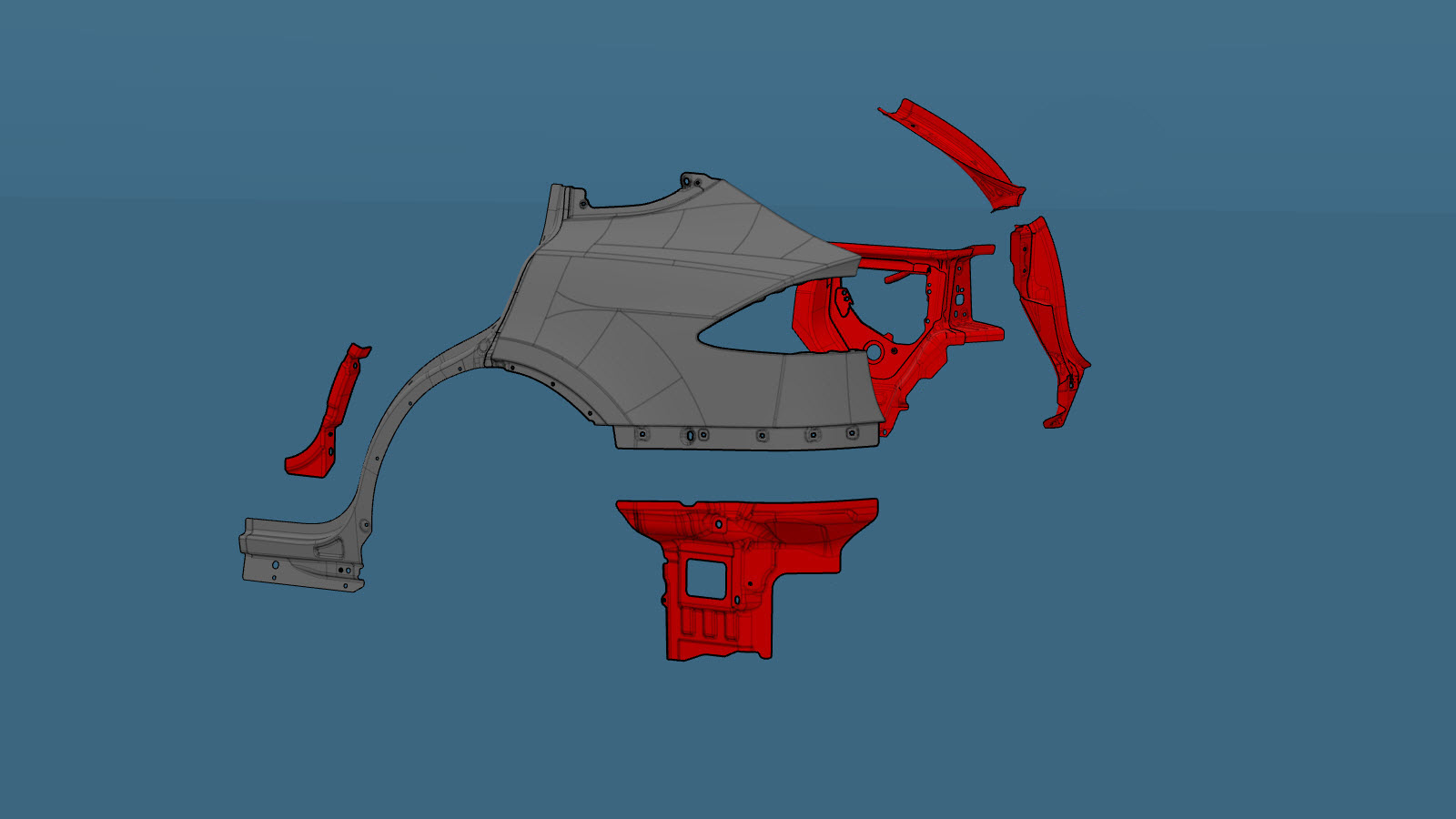

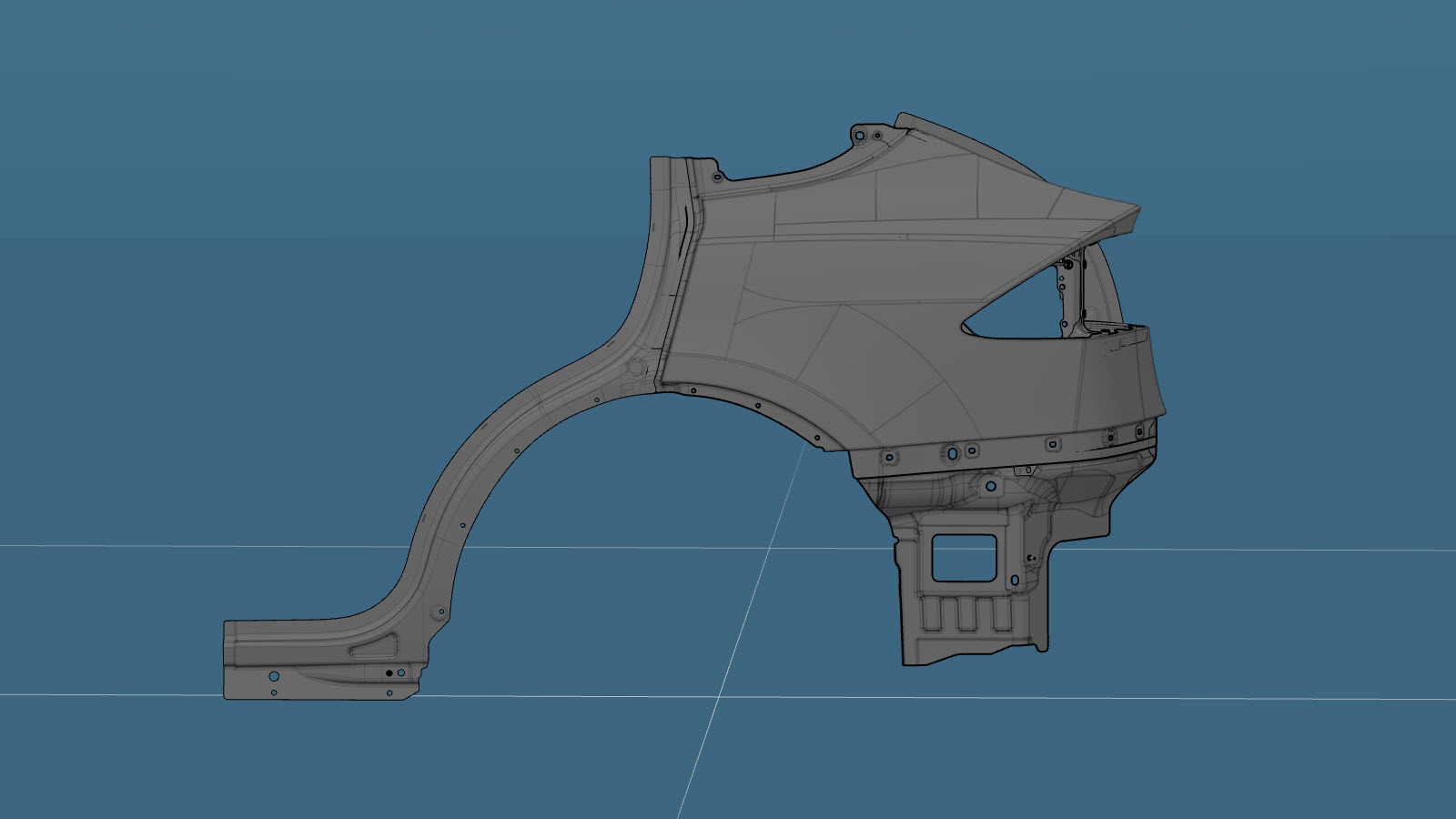

  1. Retire los siguientes componentes de la pieza de servicio para fabricar el nuevo componente.
  2. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica

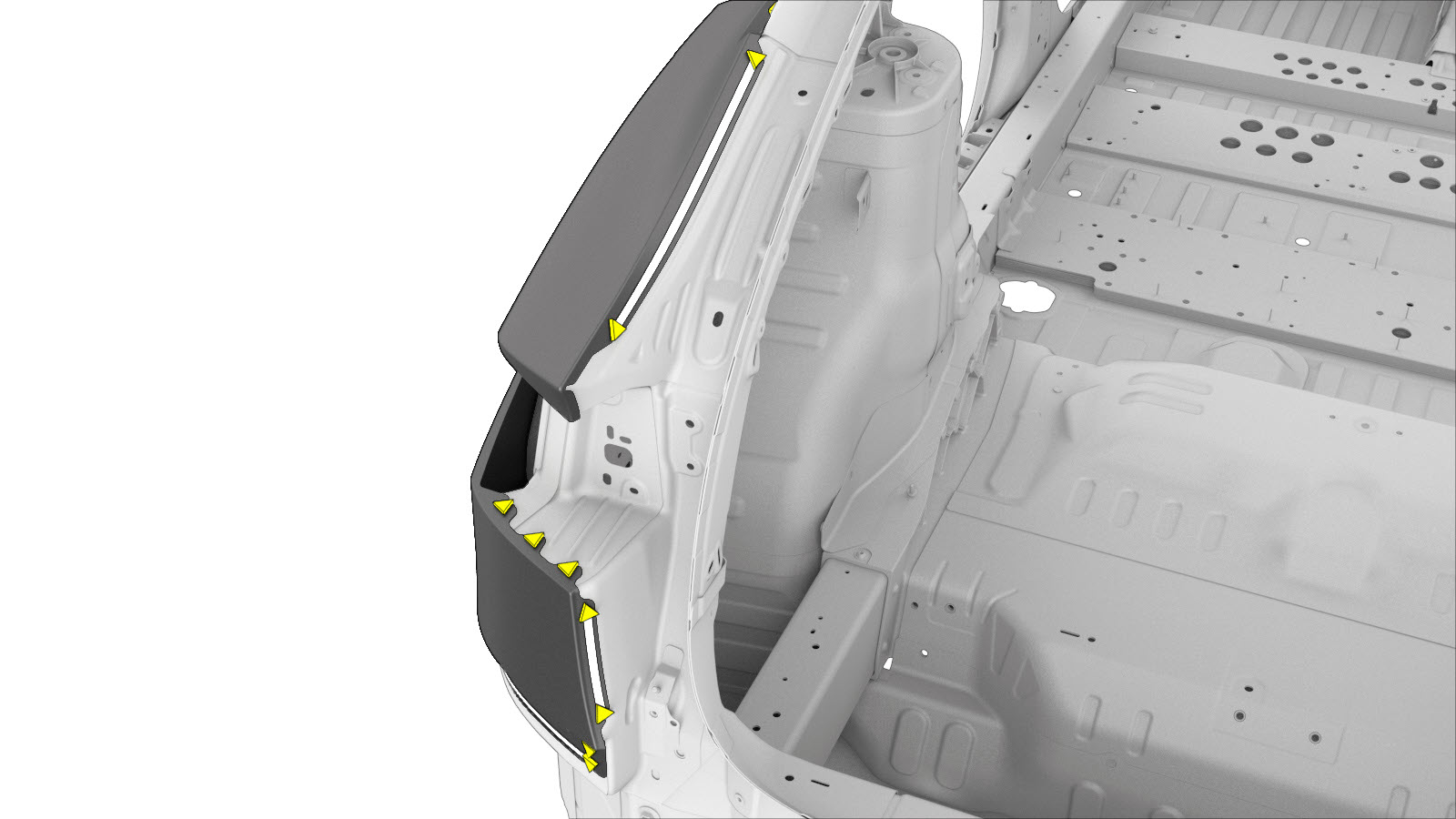

    o Soldaduras láser de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Corte la parte restante para acceder a la soldadura láser en la parte trasera.

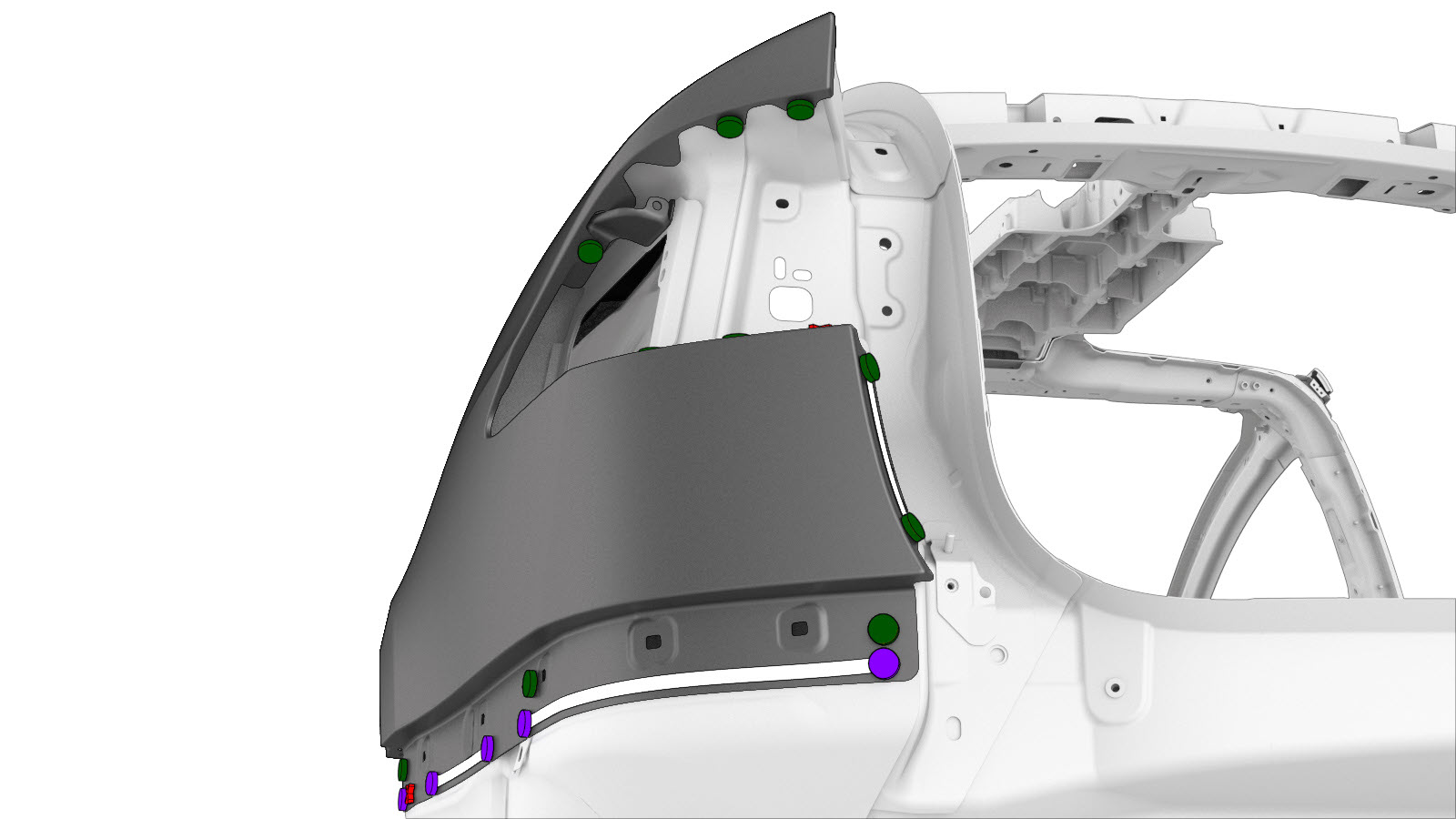

  3. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

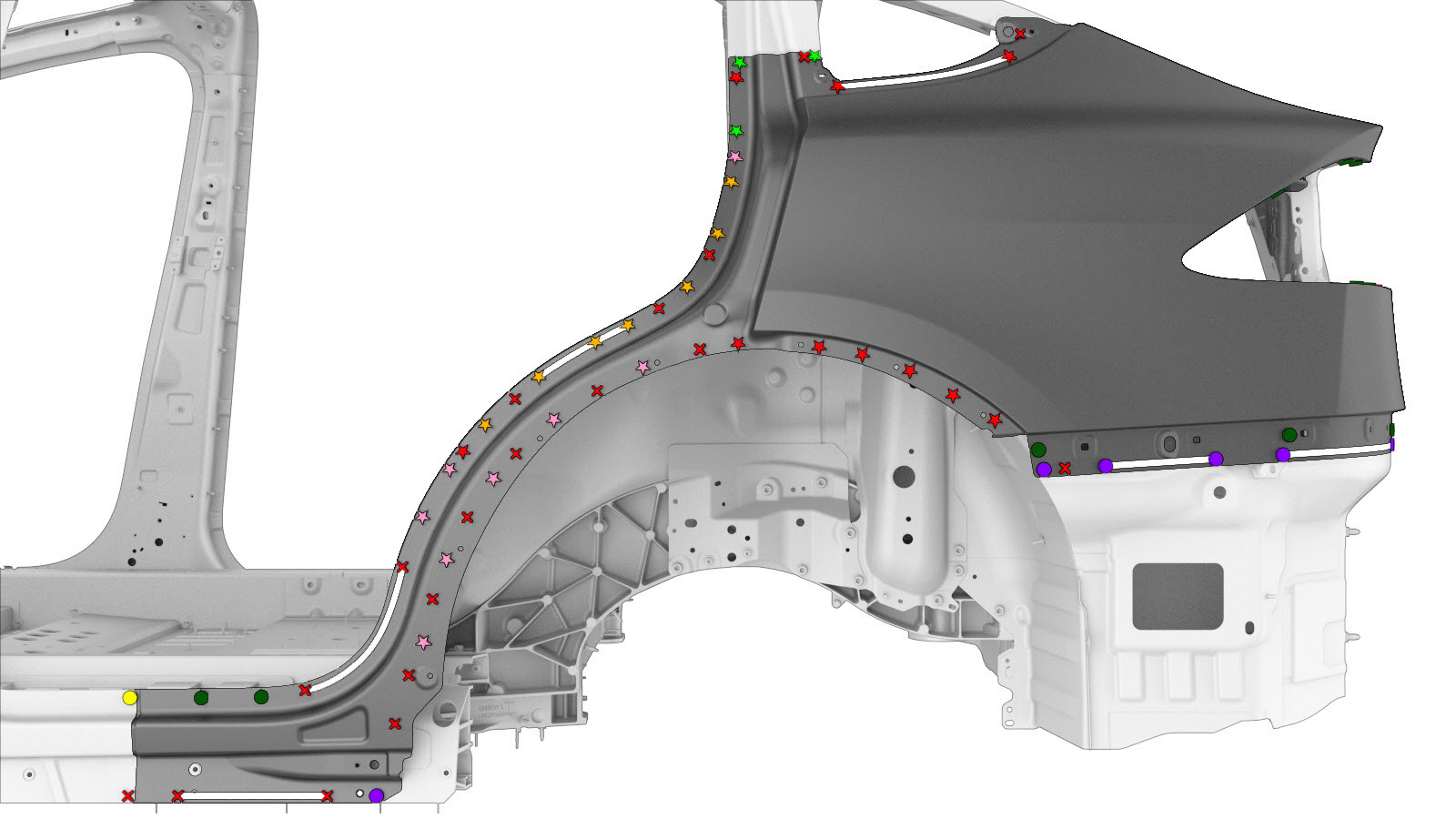

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

    o Remaches Flow Form, S08

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  5. Instale el componente o los componentes nuevos.
  6. Efectúe las operaciones posteriores a la reparación necesarias.
