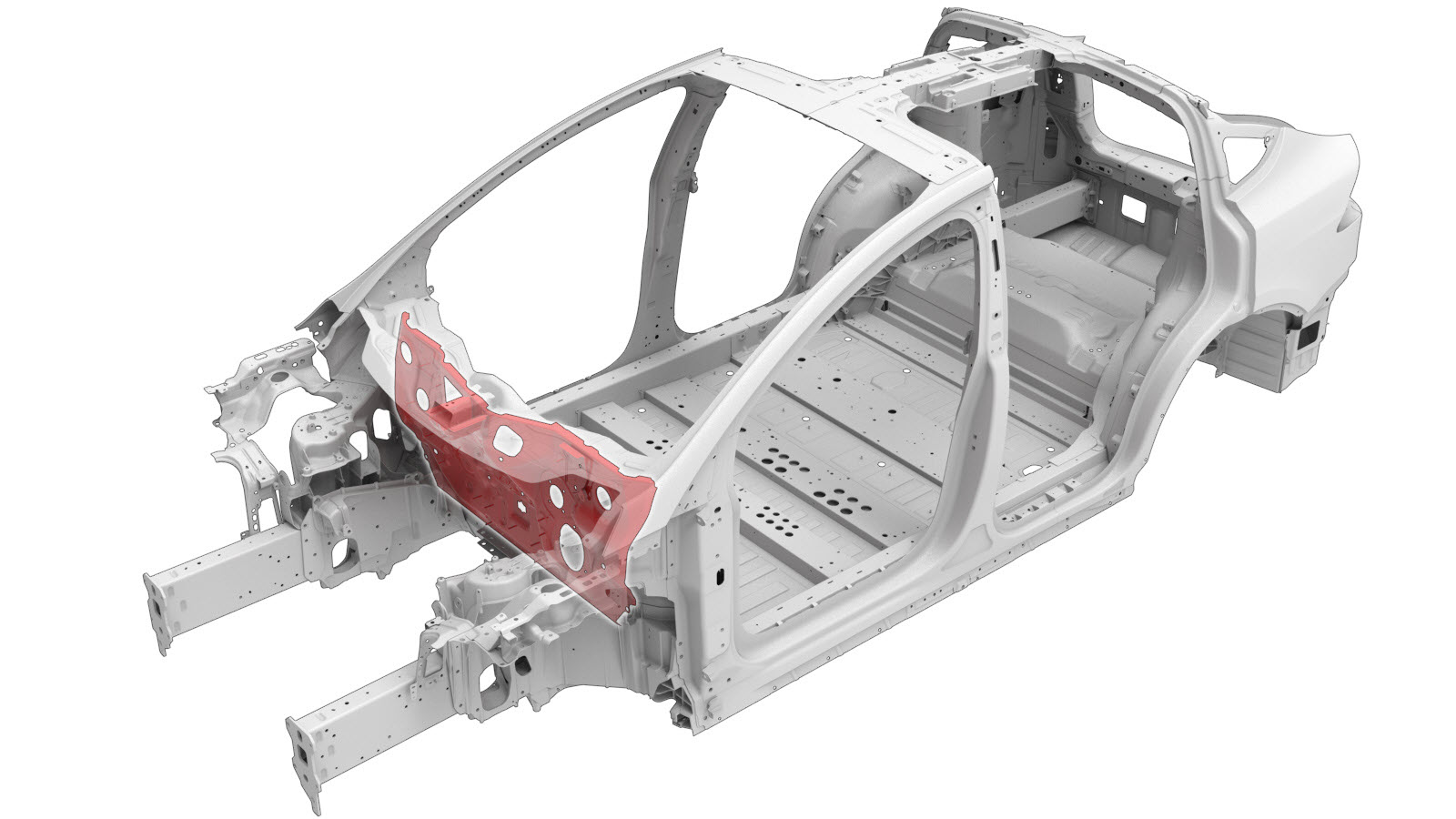

Panel de refuerzo del tablero
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

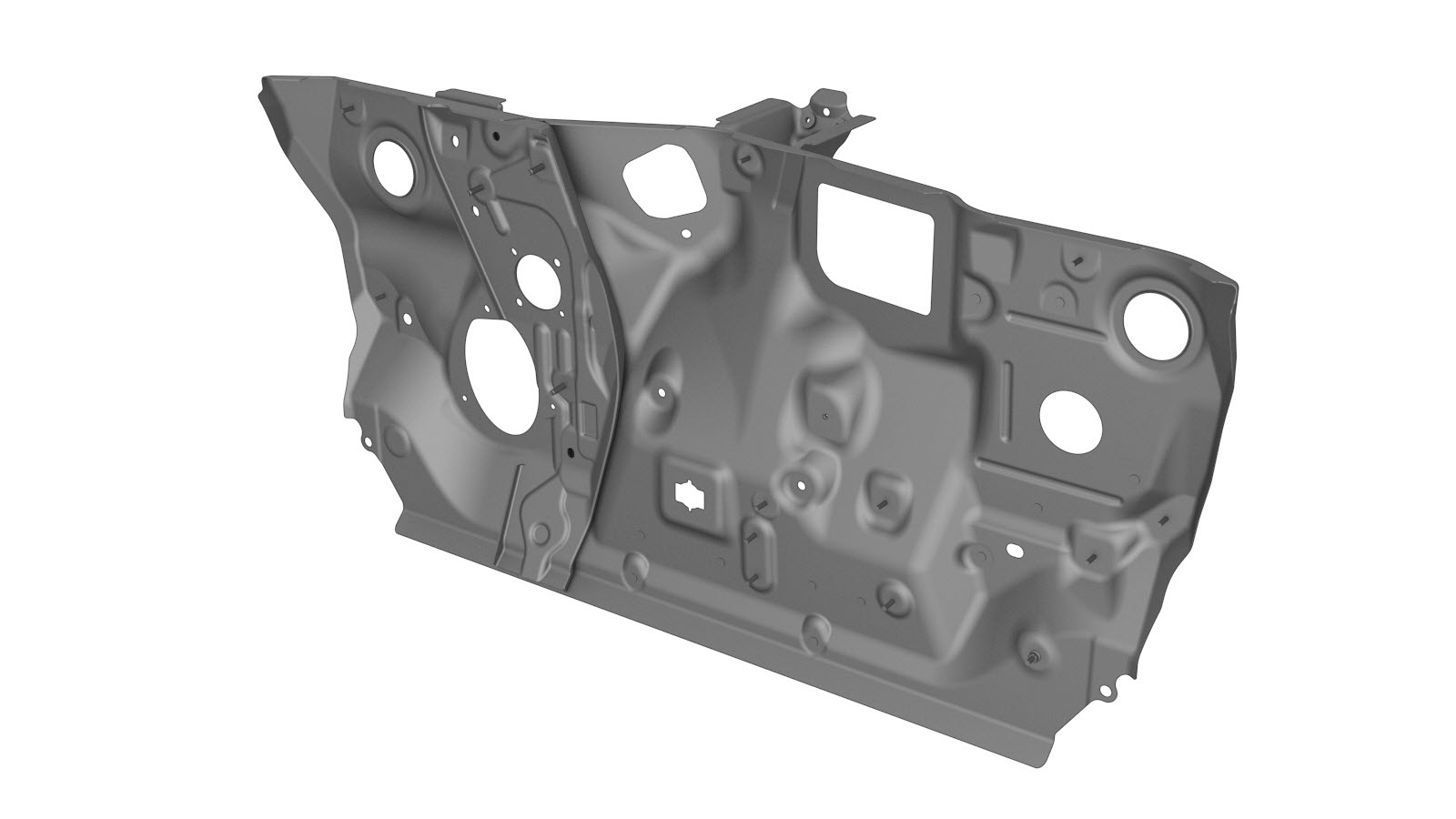

| 1 | Conj-tablero y freno/refuerzos panel de instrumentos (Panel de refuerzo del tablero) |
|
| 8 |
Remache estructural de alta resistencia, 6,5 mm
|
|
| 26 |
Remache abombado estructural, 6,5 mm
|
|
| 2 |
Remache avellanado, 4,8 mm, largo
|
|
| 10 |
Remache Flow Form S18
|
|
| 2 |
Remache Flow Form S48
|
|
| 2 |
Perno, cabeza Torx
|
Referencia de Tesla 1621839-00-B. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-

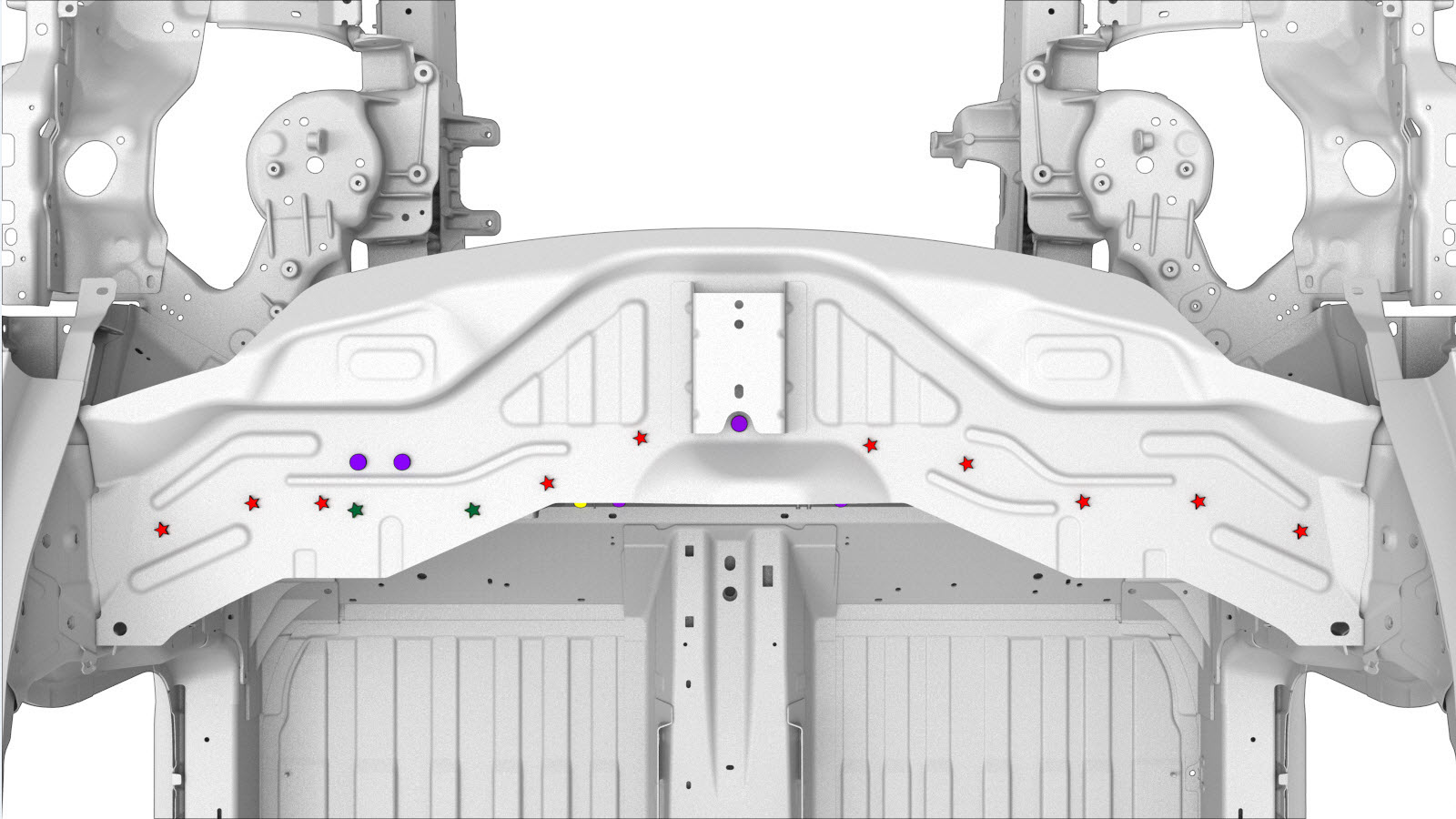

Retire Conjunto de la cubierta superior.
-

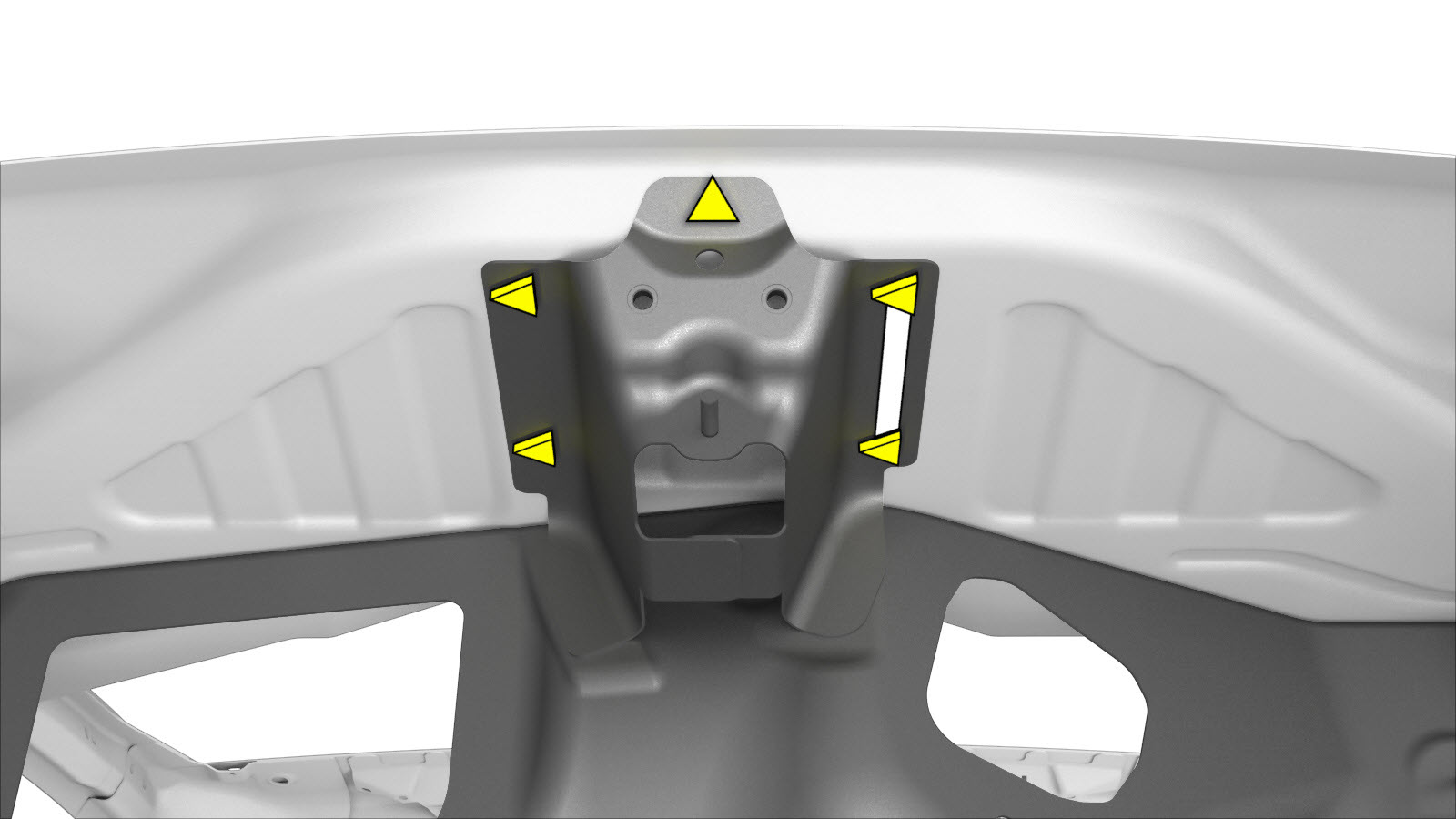

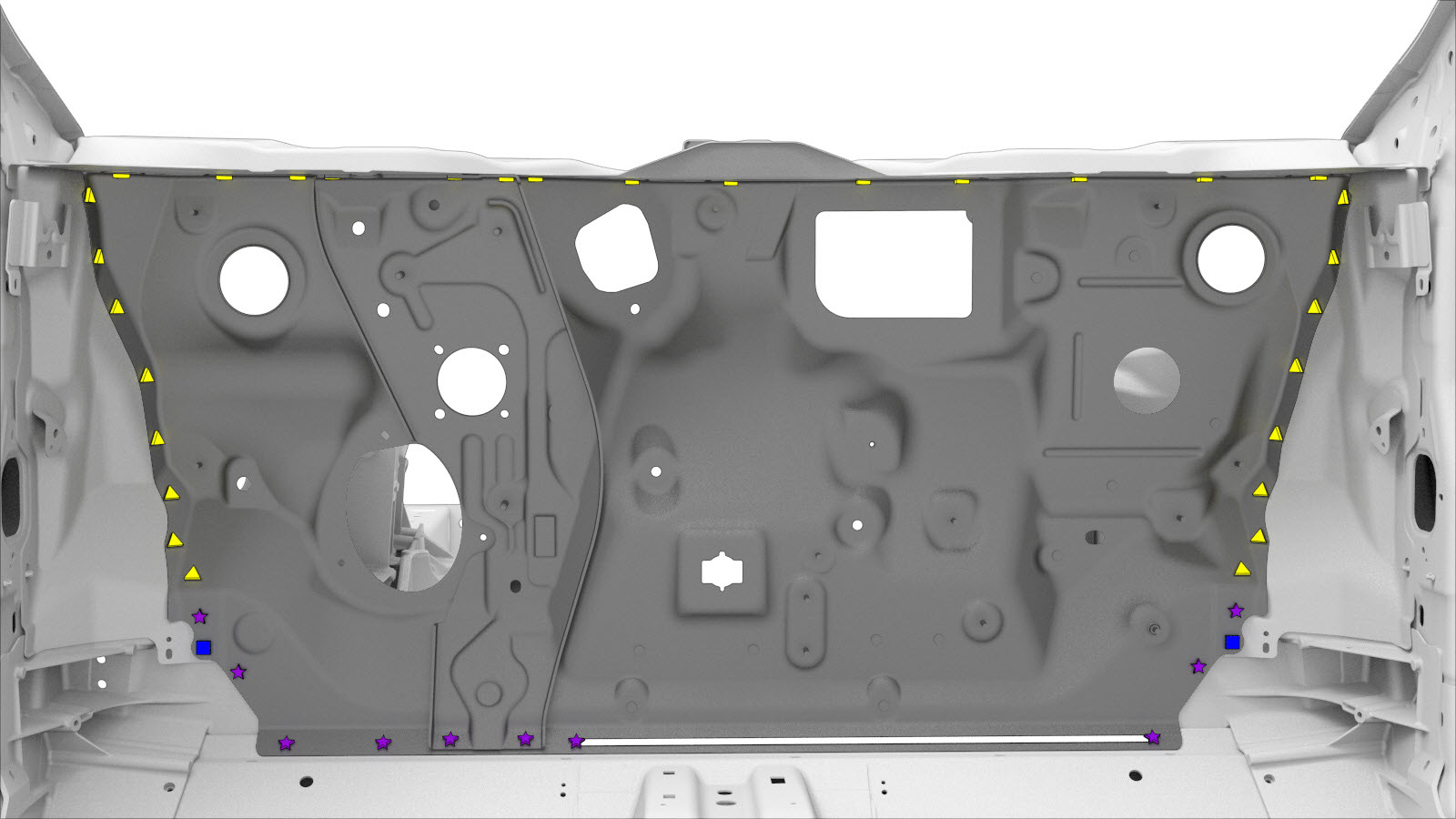

Retire el componente original.
-

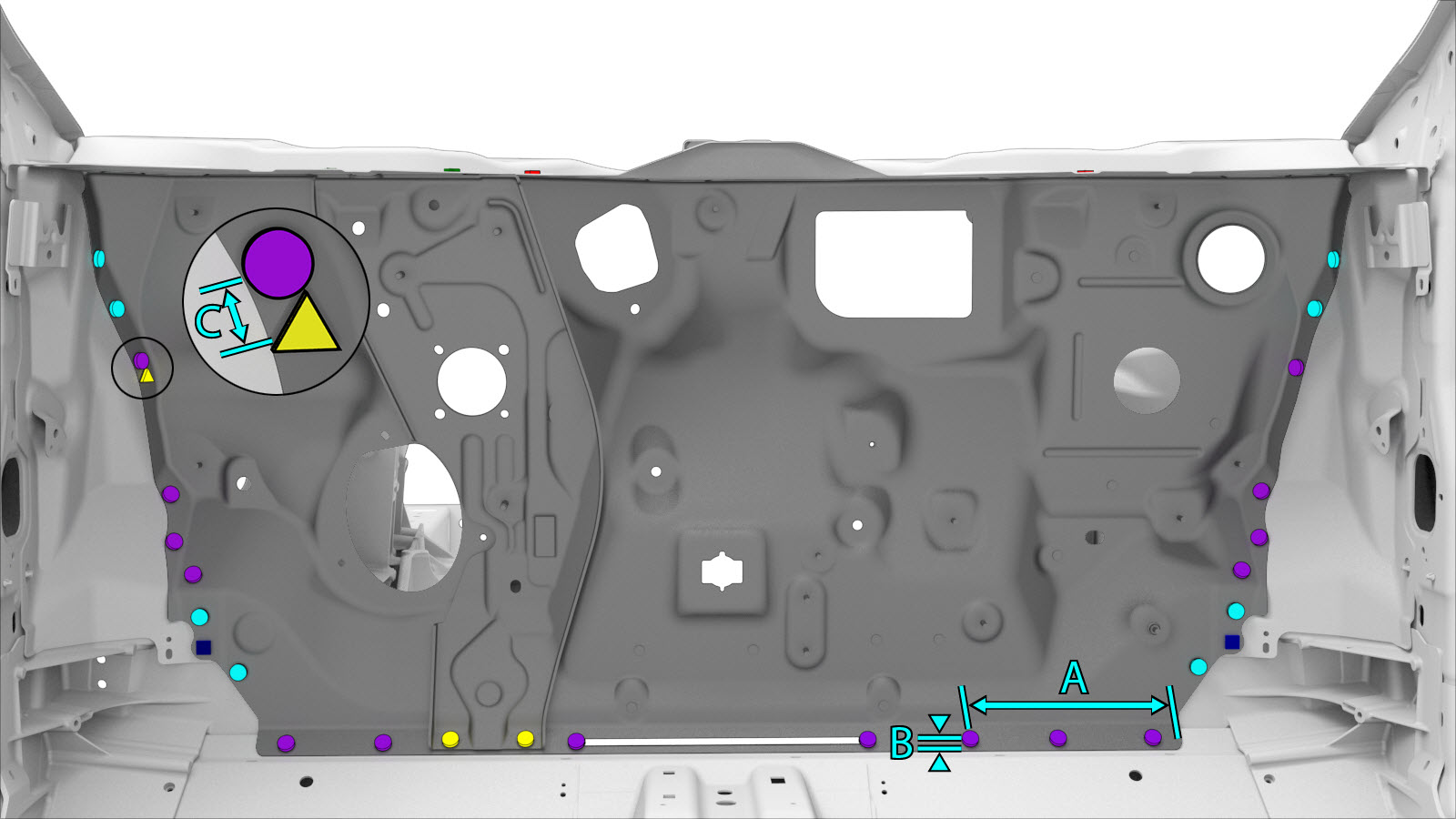

Preparación para la instalación.
o Remaches abombados estructurales, 6,5 mm
- A = 236 mm.
- B = 14 mm.
o Remaches estructurales de alta resistencia, 6,5 mm
- C = 20 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos a 30 Nm.
-
Instalar Conjunto de la cubierta superior.
- Efectúe las operaciones posteriores a la reparación necesarias.
