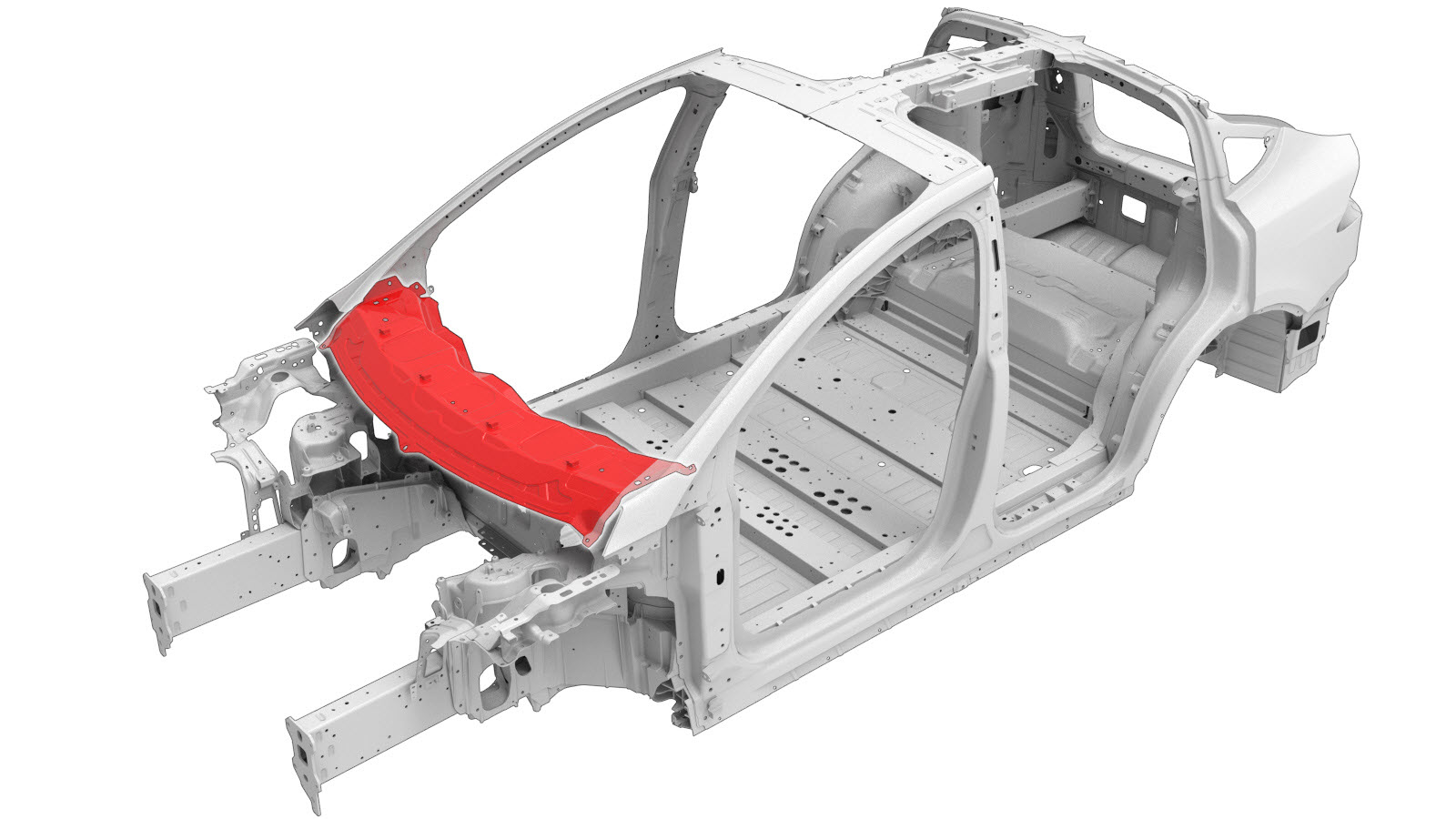

Conjunto de la cubierta superior

Código de corrección: 10101007702 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

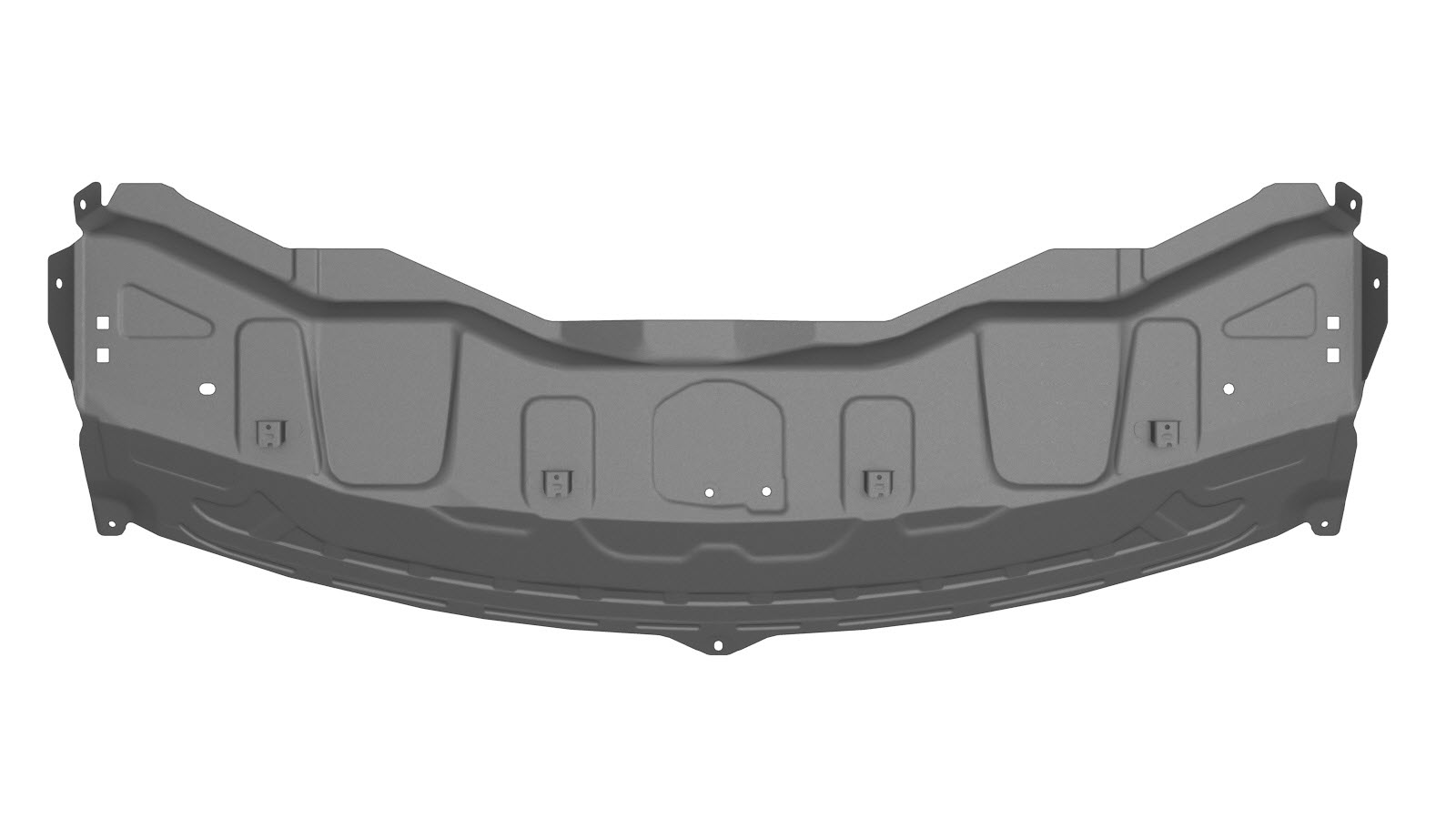

1 Conj-Cubierta superior (Conjunto de la cubierta superior)
6 Remache estructural de alta resistencia, 6,5 mm
9 Remache abombado estructural, 6,5 mm
2 Remache avellanado, 4,8 mm, largo
32 Remache Flow Form S18
2 Remache Flow Form S38
1 Remache Flow Form S48
4 Perno , HF,M6X18 Referencia de Tesla 1006529-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire .
  2. Retire .
  3. Retire .
  4. Retire .
  5. Retire .
  6. Retire .
  7. Retire .
  8. Retire .

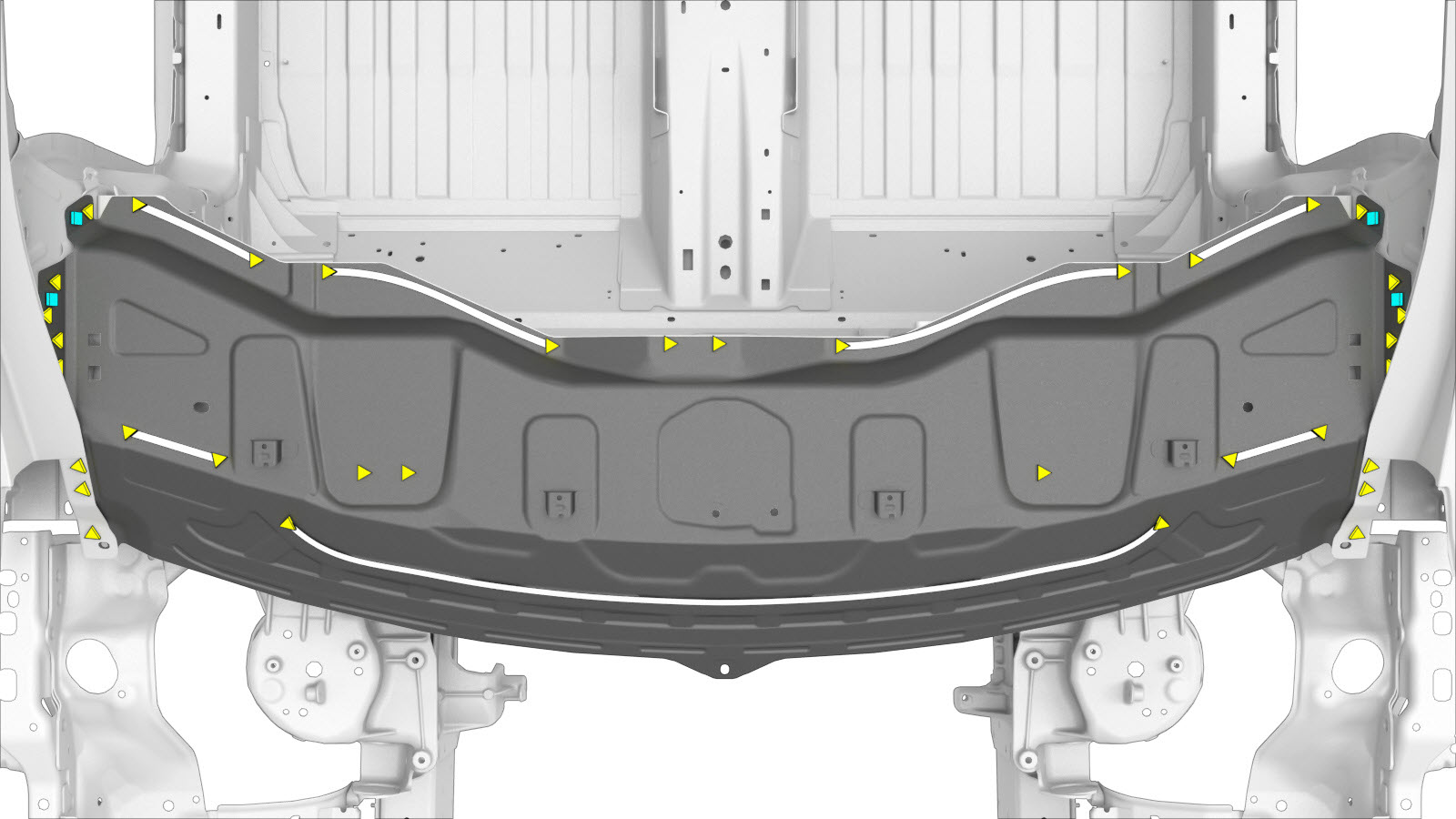

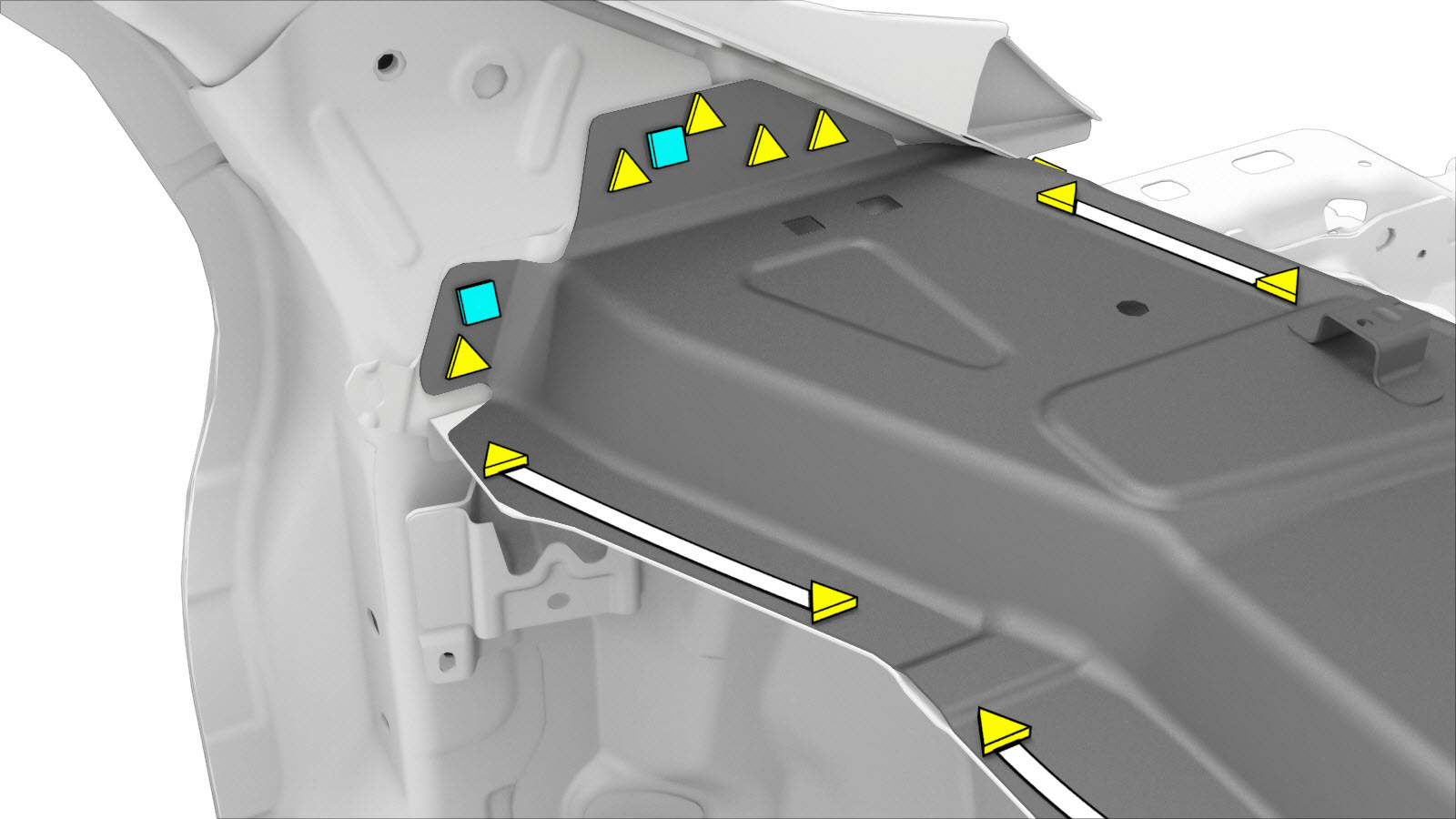

  9. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Pernos

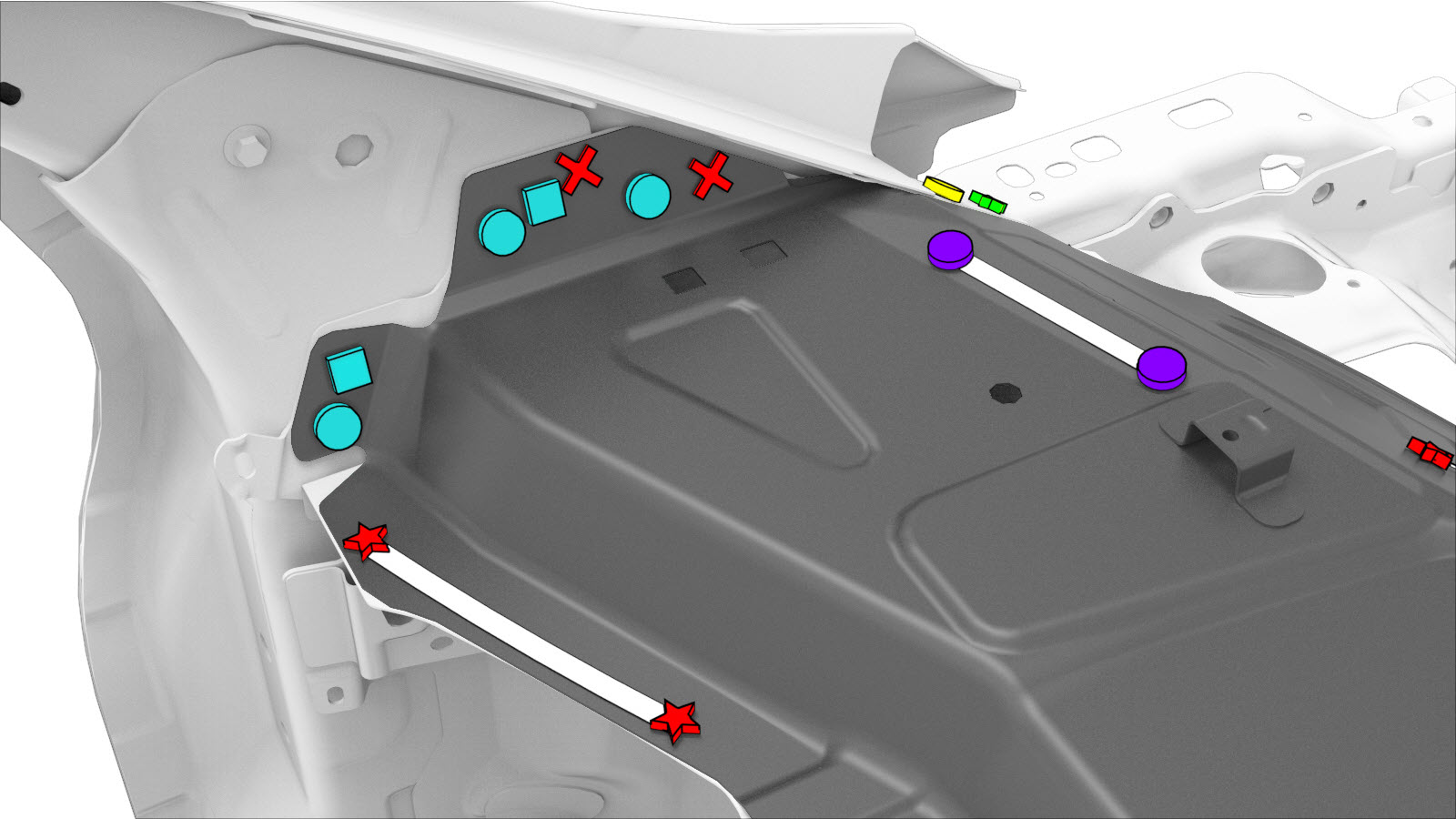

  10. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

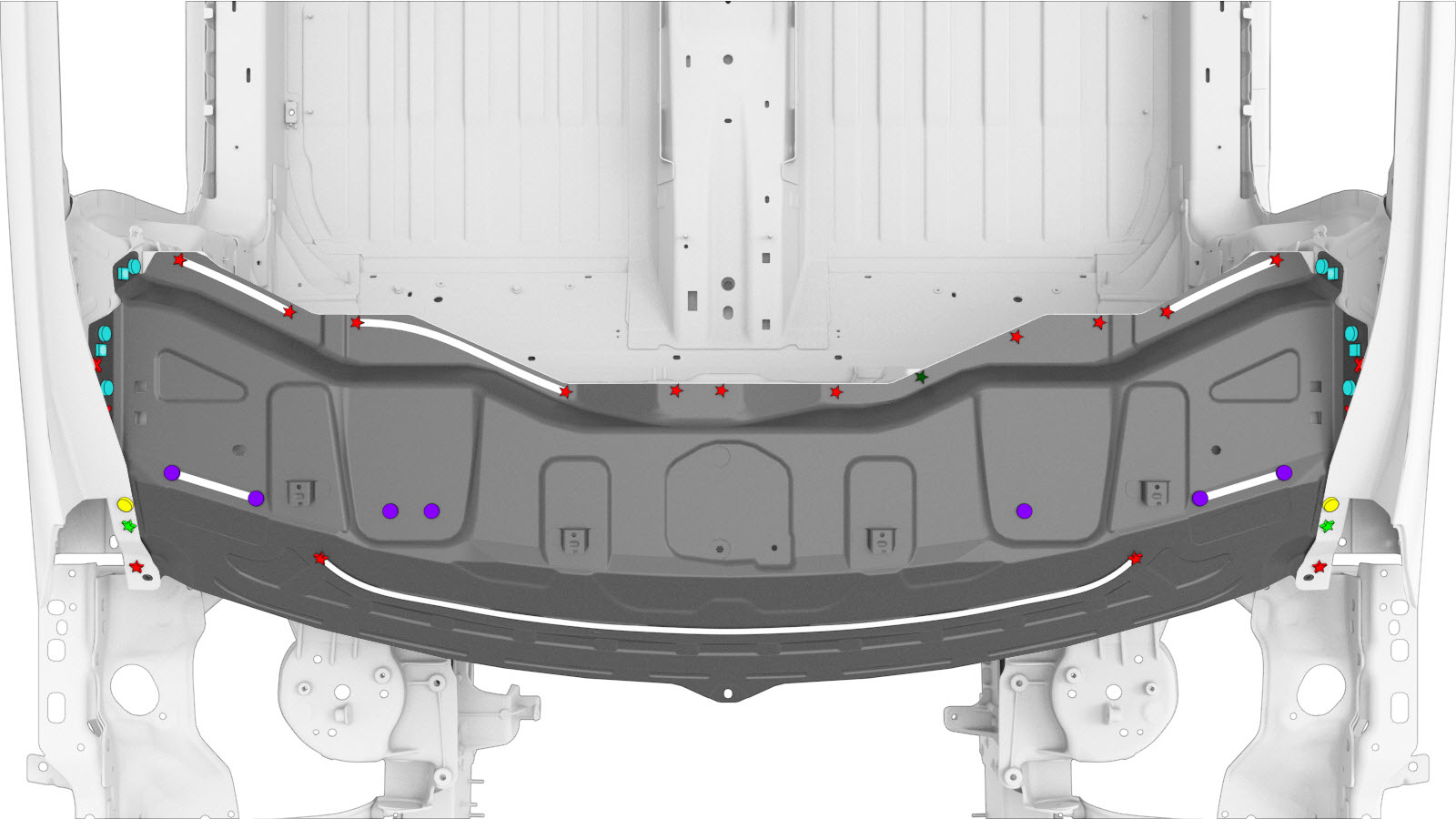

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Remaches Flow Form, S18

    o Remaches Flow Form, S38

    o Remaches Flow Form, S48

    o Pernos

  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.
    Apriete los pernos a 12 Nm.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
  14. Instale .
  15. Instale .
  16. Instale .
  17. Instale .
  18. Instale .
  19. Instale .
  20. Instale .
  21. Instale .
