Placa de extremo del raíl trasero
Código de corrección:
10101808102
10101808202
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

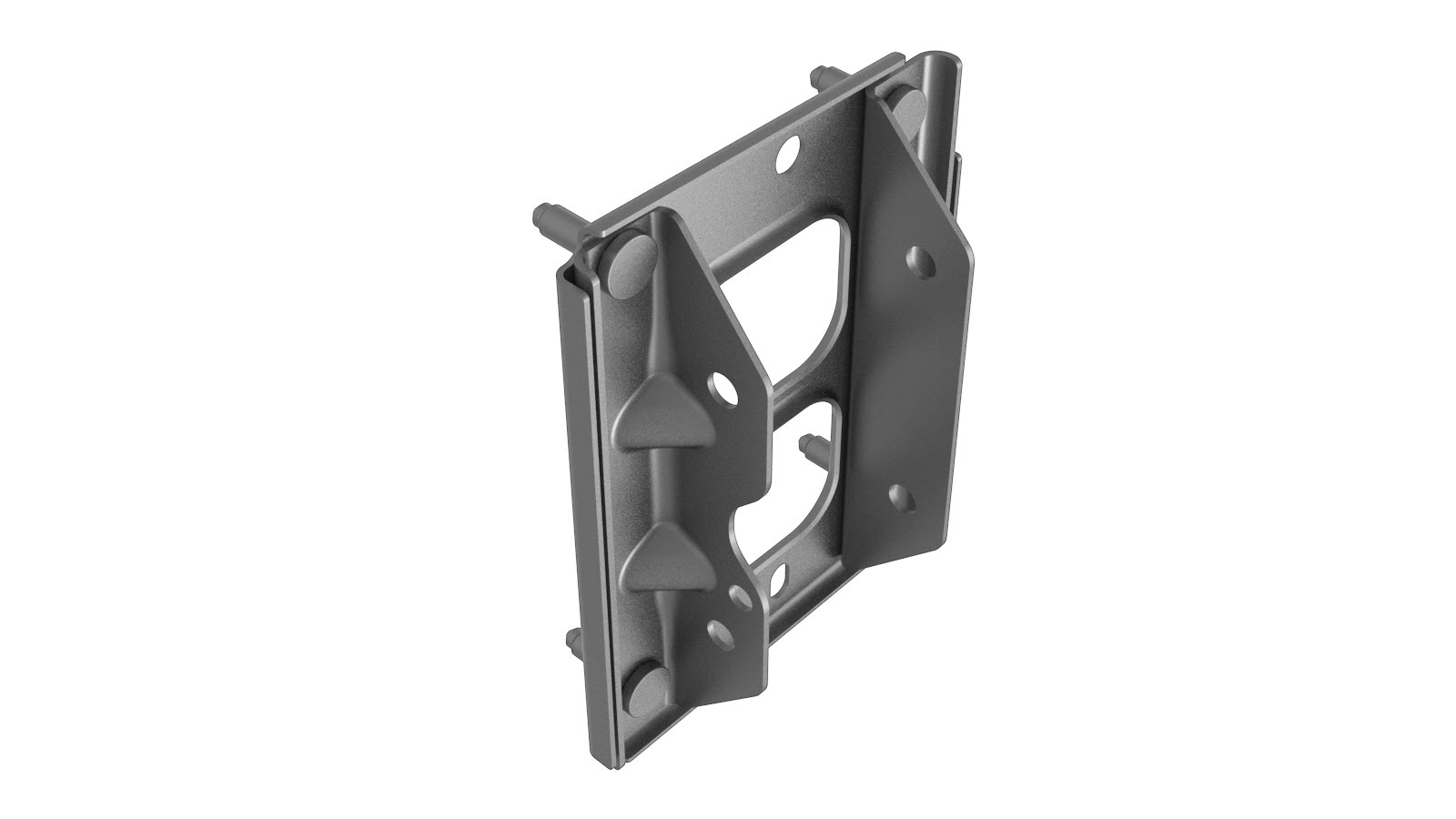

| 1 | BUMPER PLATE (placa final del raíl trasero) | |
| 4 | Perno , HF M10x1.50x25 [10.9]-G720 | Referencia de Tesla 2007116. |
| 1 | Perno , M8-1.25x16 | Referencia de Tesla 1005582-00-A. |
| 1 | Tuerca | Referencia de Tesla 2007088. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Panel trasero (Vehículos fabricados hasta el 21 de mayo de 2024).
-

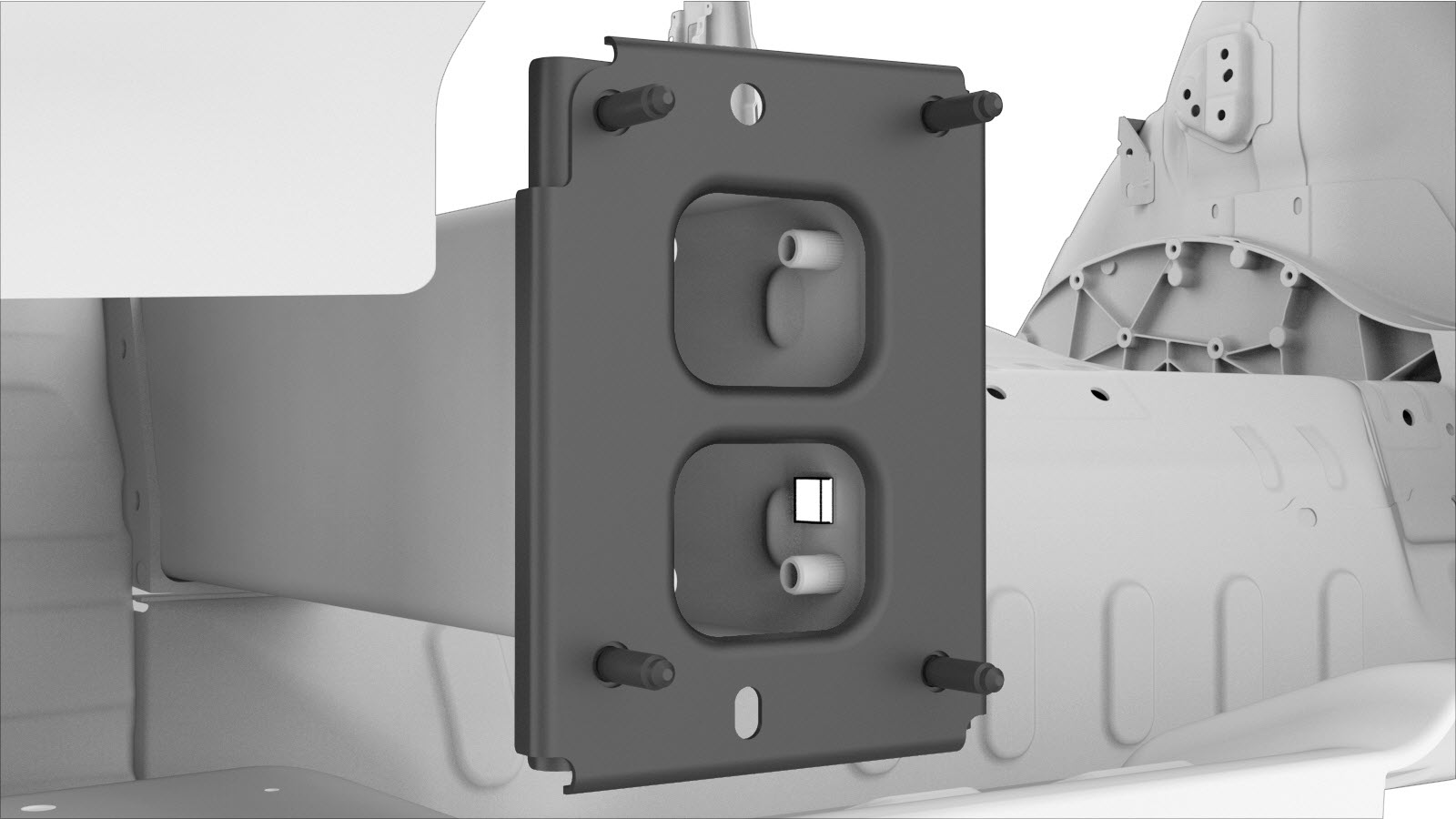

Retire el componente original.

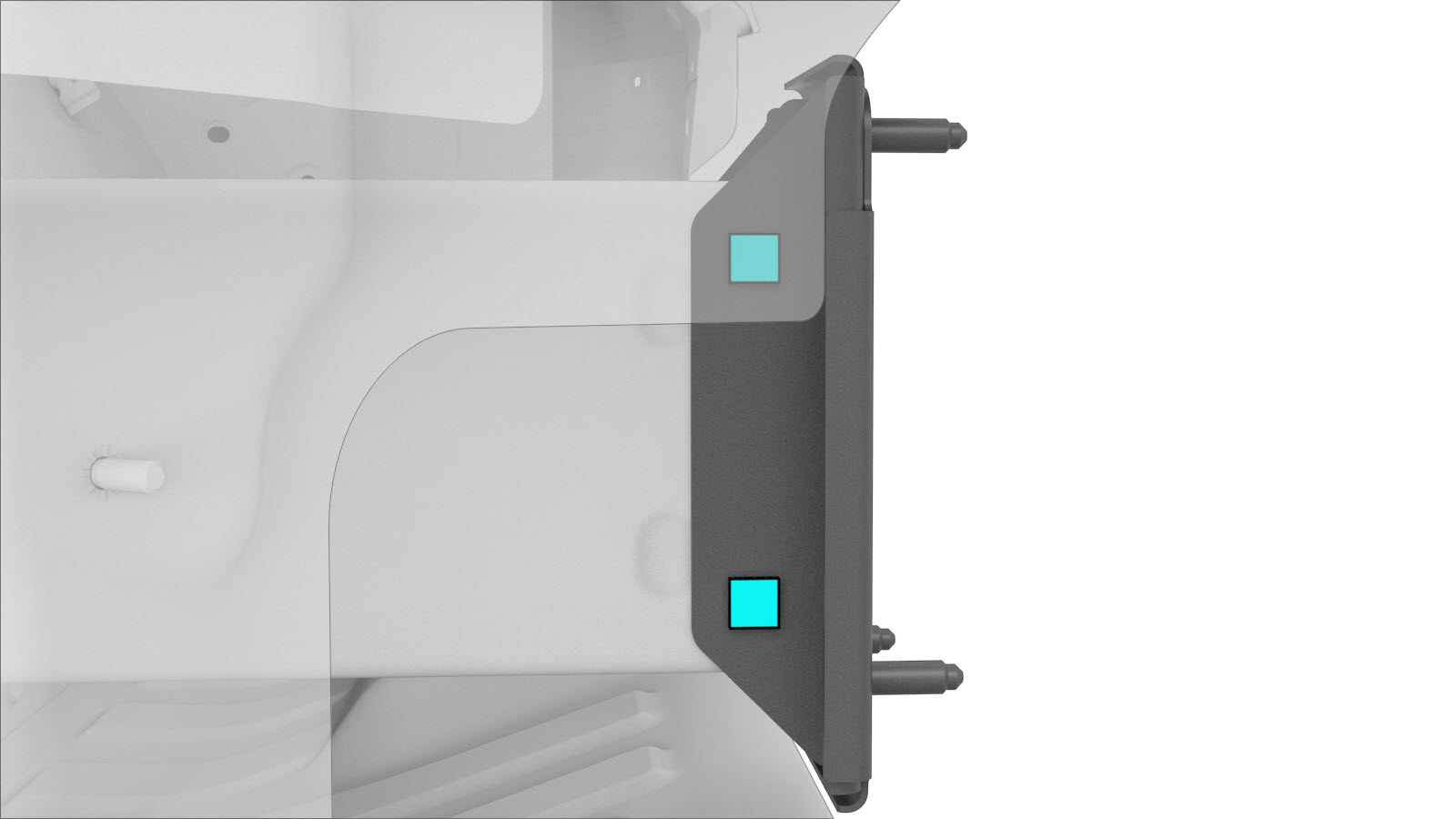

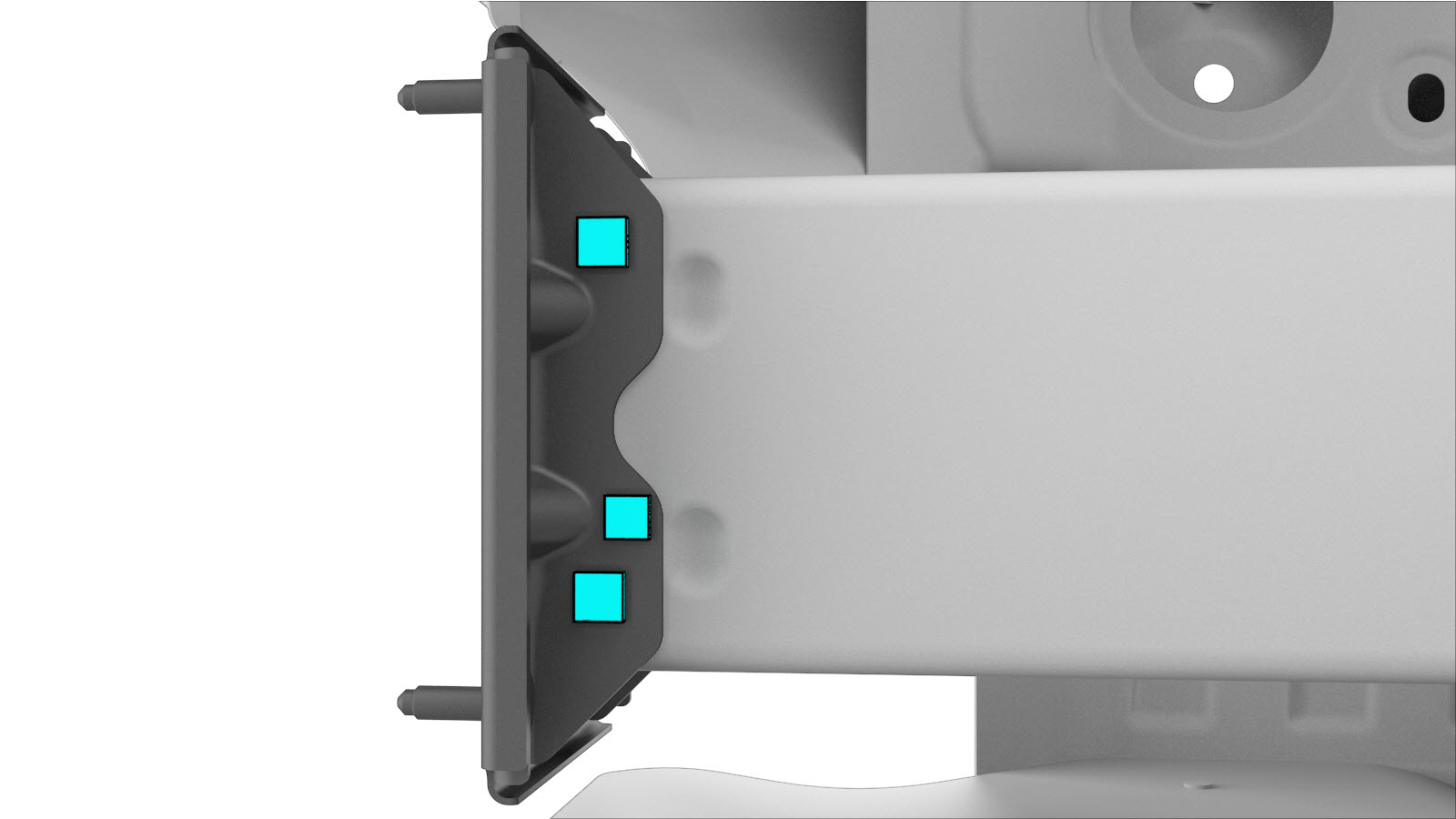

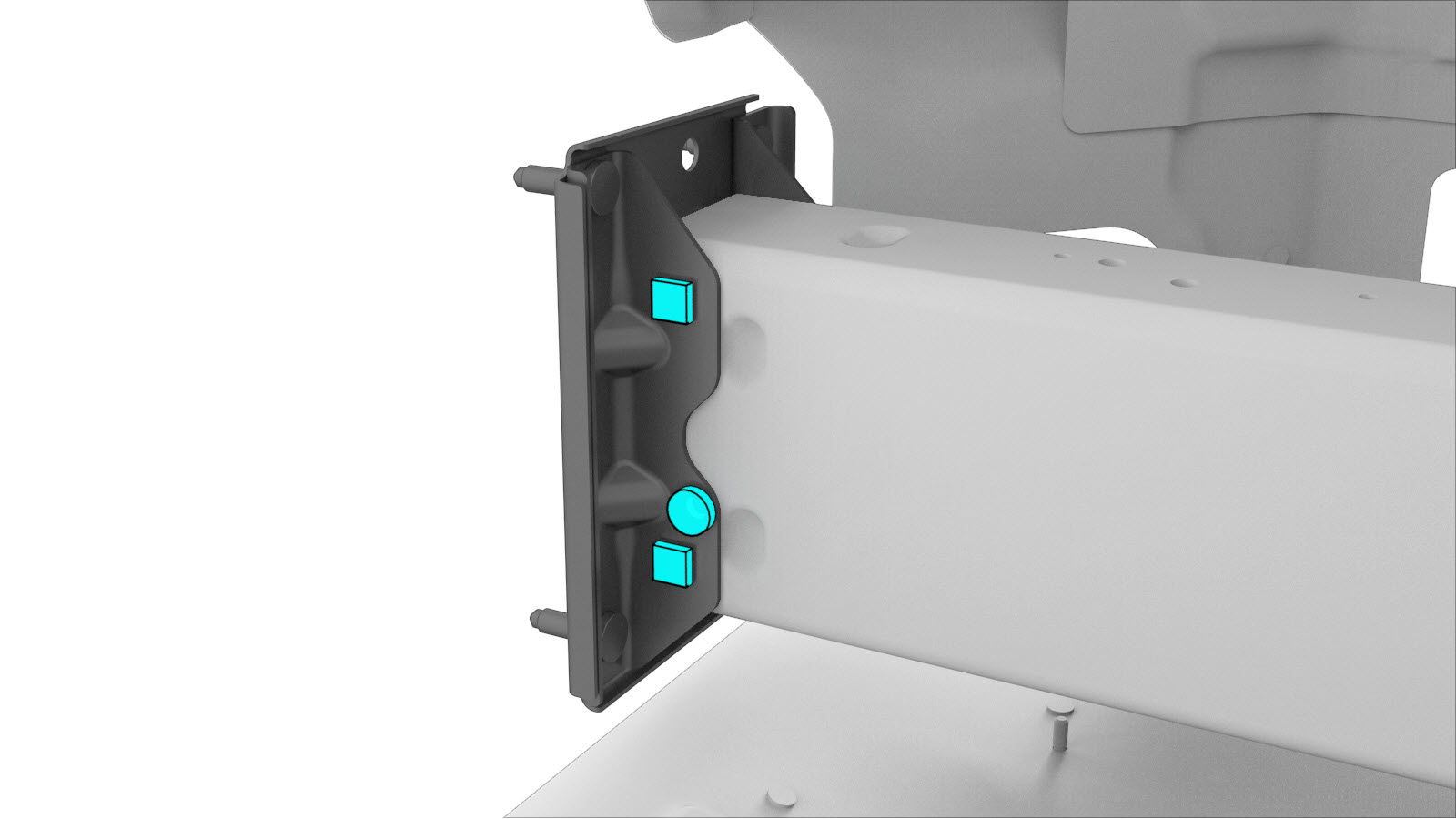

o Remaches estructurales de fábrica
o Pernos
-
Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos como se indica a continuación:
- Referencia de Tesla 2007116: 48 Nm.
- Referencia de Tesla 1005582-00-A: 25 Nm.
-
Instale Panel trasero (Vehículos fabricados hasta el 21 de mayo de 2024).
- Efectúe las operaciones posteriores a la reparación necesarias.
