Travesaño del vierteaguas del maletero (superior)
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

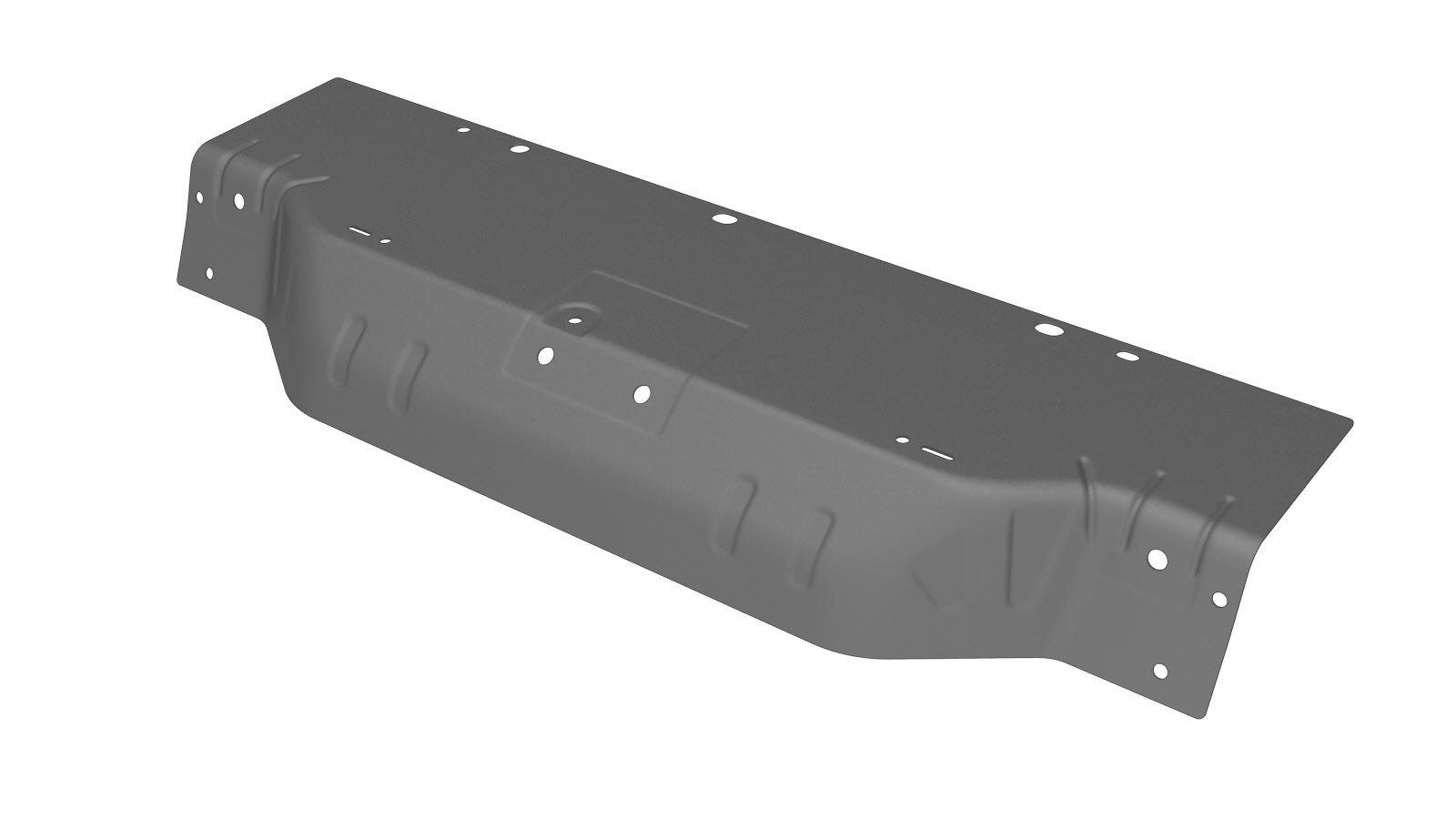

| 1 | CONJ, TRAVESAÑO DEL VIERTEAGUAS DEL MALETERO SUPERIOR (Travesaño de vierteaguas del maletero - Superior) |
|
| 6 |
Remache estructural de alta resistencia, 6,5 mm
|
|
| 3 |
Remache abombado estructural, 6,5 mm
|
|
| 3 |
Remache, 4,8 mm
|
|
| 2 |
Perno
, M8x20 |
Referencia de Tesla 1007580-00-A. |
| 2 |
Tuerca
, M8-1.25,HF,Acero[10],ZnAI,NEGRO |
Referencia de Tesla 1006628-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Cubierta del motor trasero.
-
Retire Panel de vierteaguas del maletero (Vehículos fabricados hasta el 21 de mayo de 2024).
-

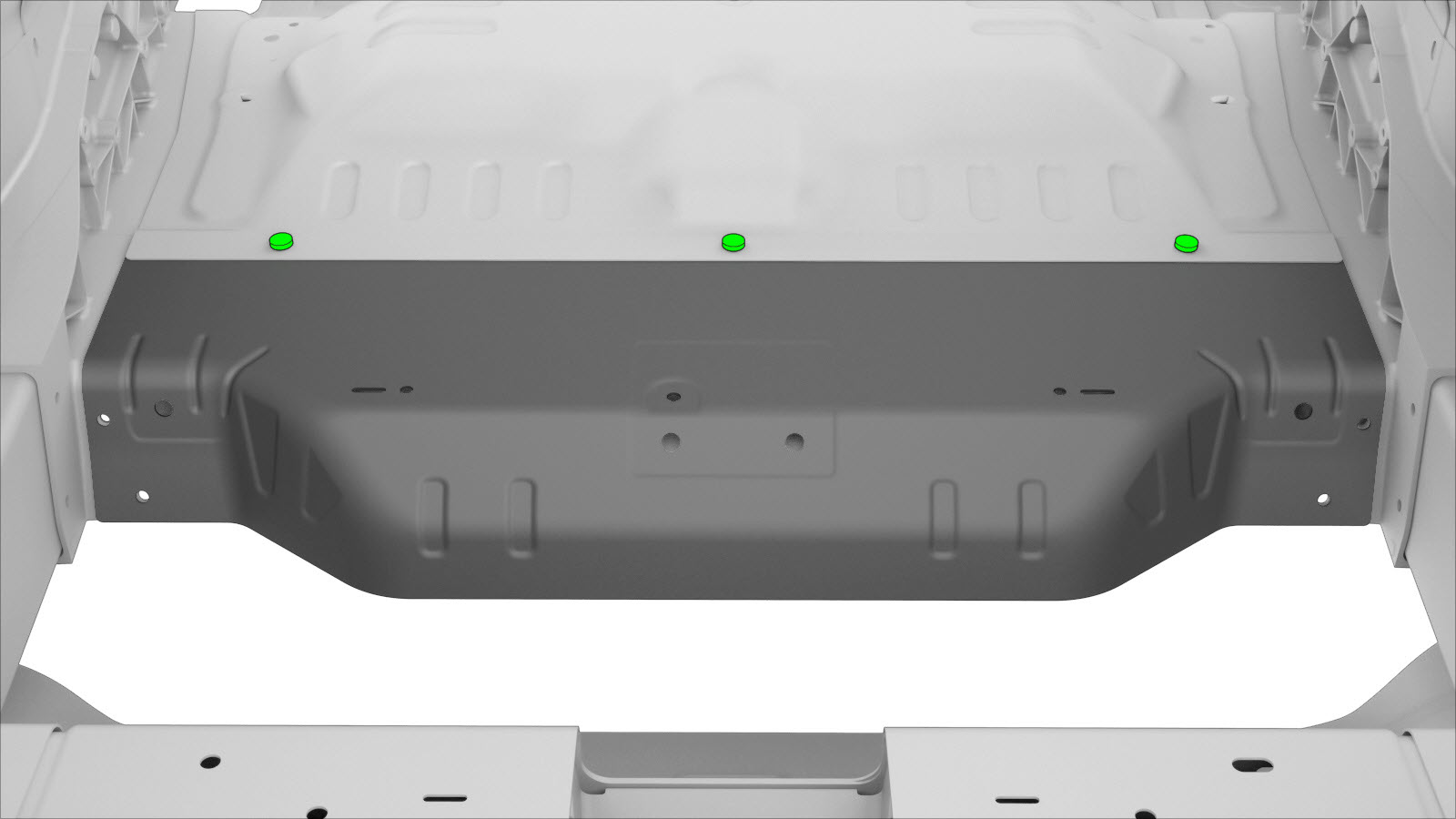

Retire el componente original.
-

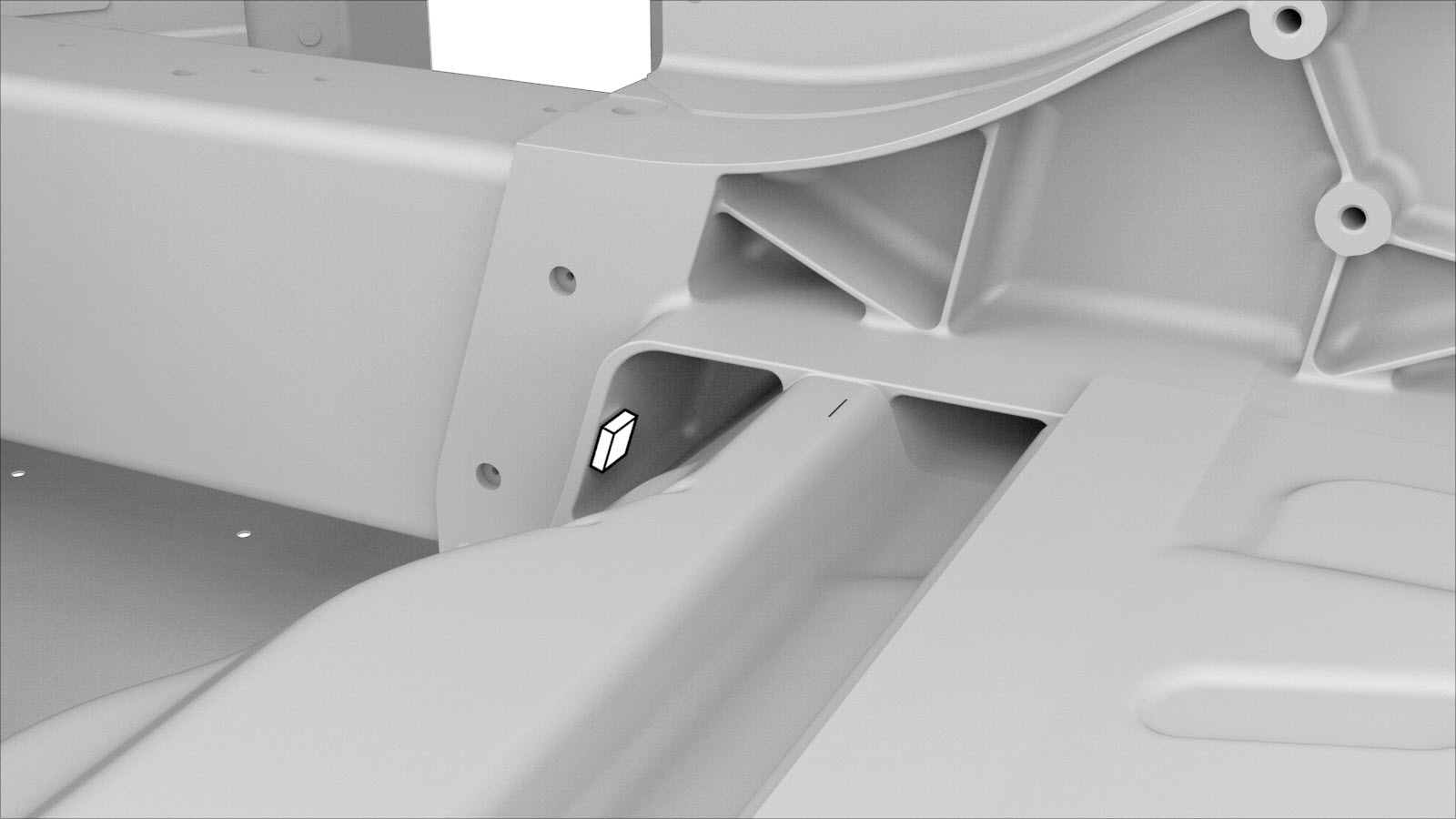

Pegue la tuerca en la parte posterior de la unión del nodo con adhesivo estructural.
-

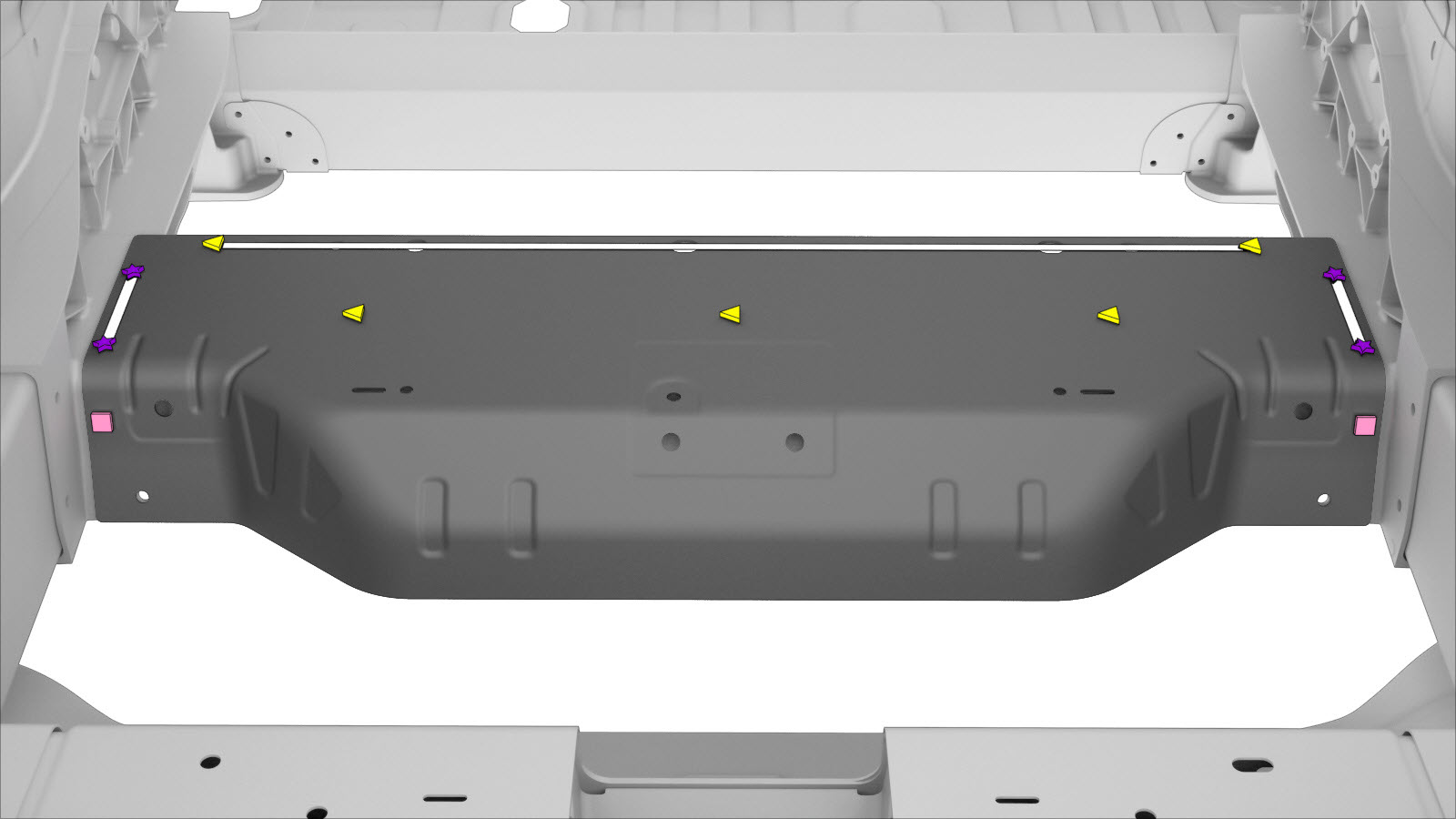

Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches abombados estructurales, 6,5 mm
o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos a 25 Nm.
-
Instale Panel de vierteaguas del maletero (Vehículos fabricados hasta el 21 de mayo de 2024).
-
Instale Cubierta del motor trasero.
-

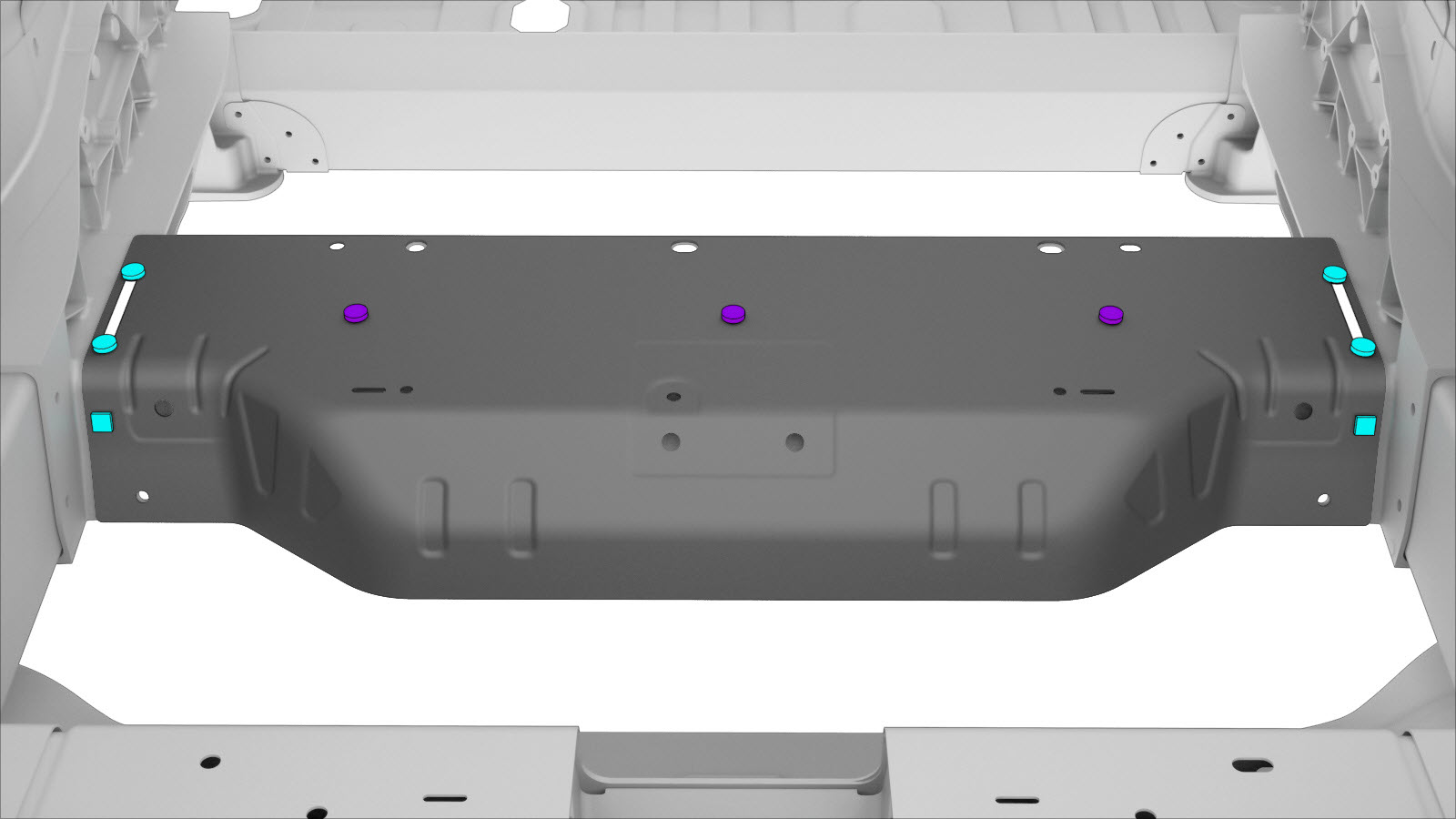

Instale las fijaciones como se indica.
- Efectúe las operaciones posteriores a la reparación necesarias.
