Interior de la caja de torsión

Información de reparación

Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación del interior de la caja de torsión fundida (frontal) para obtener más información.
Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

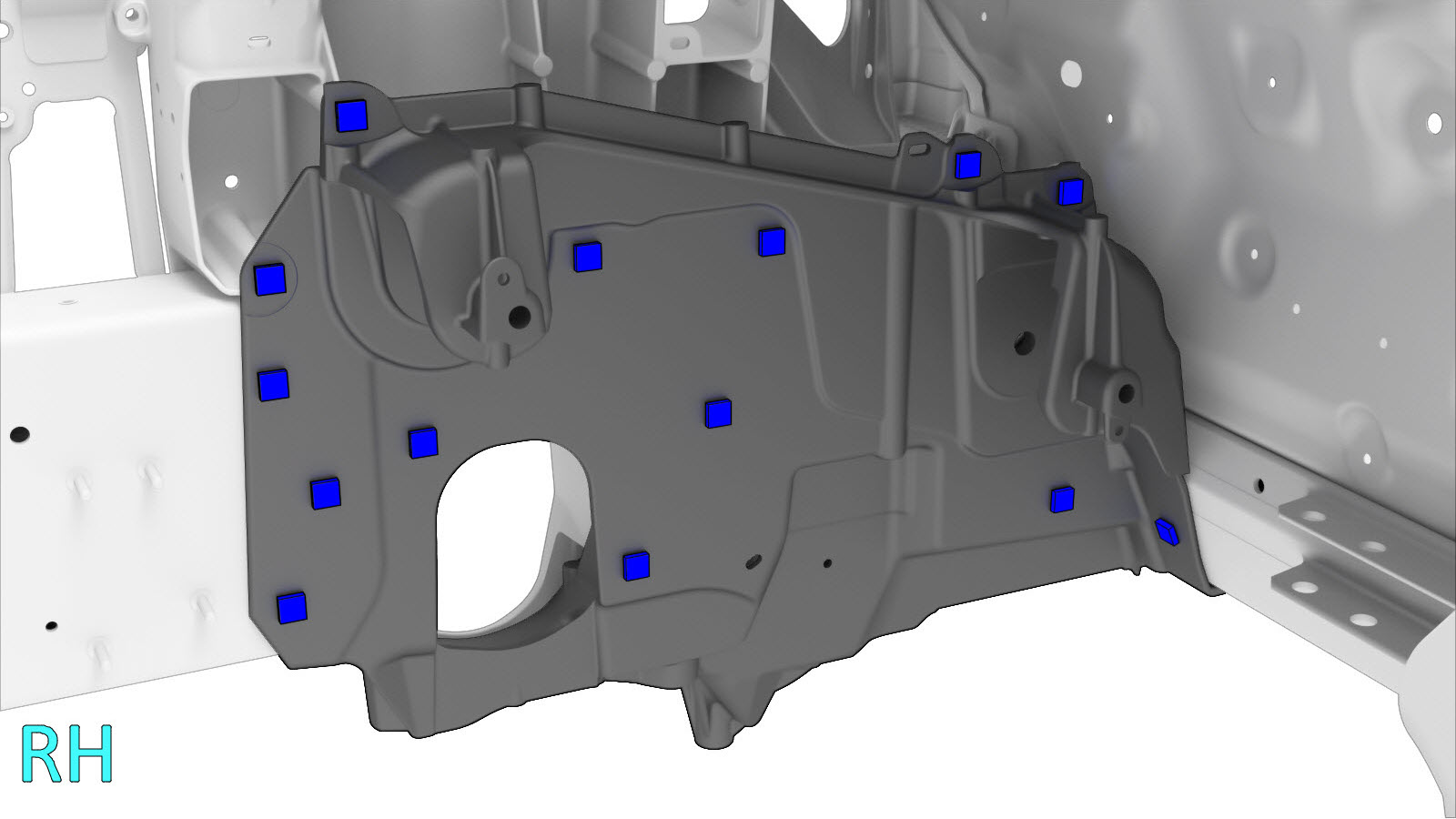

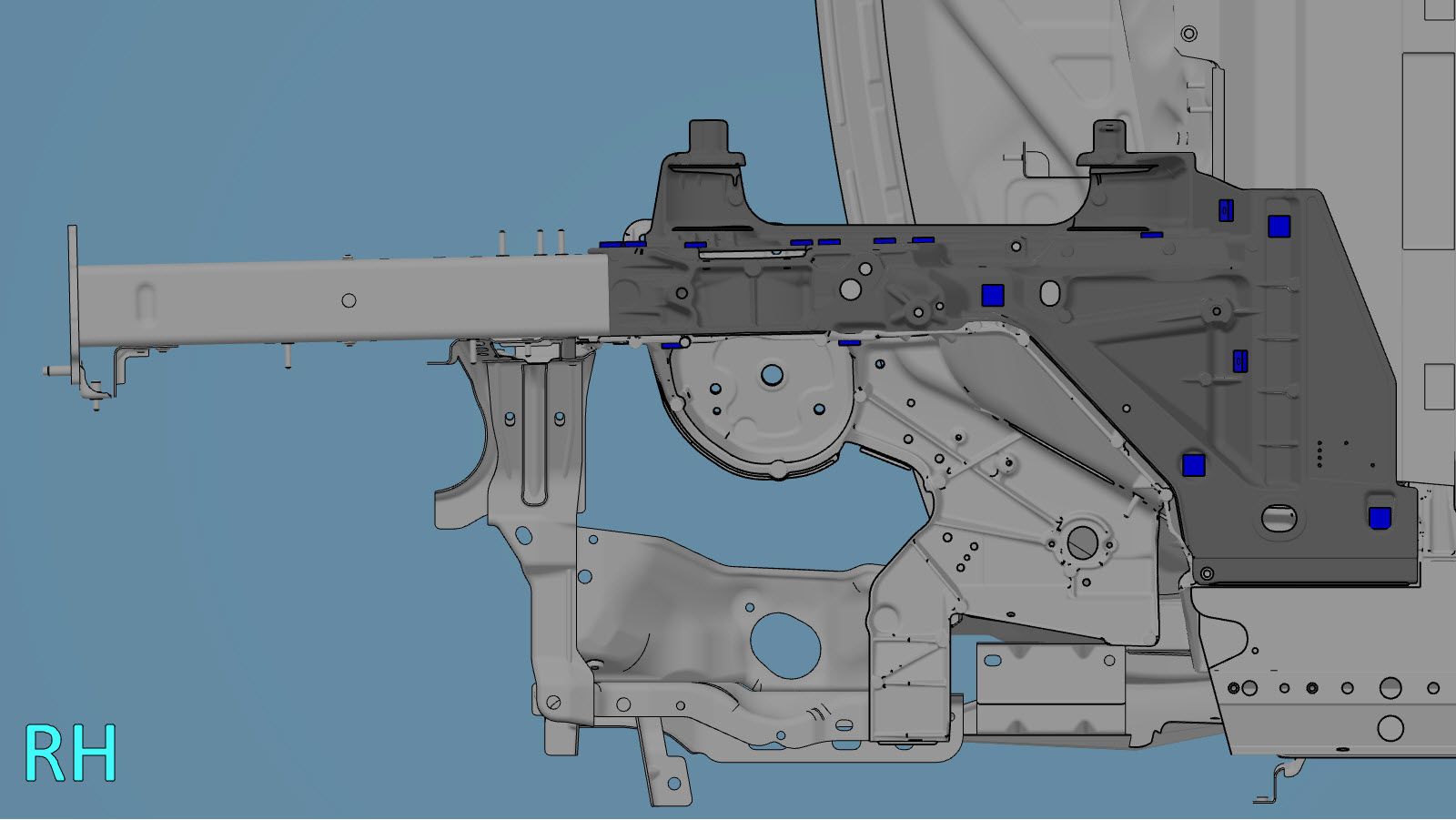

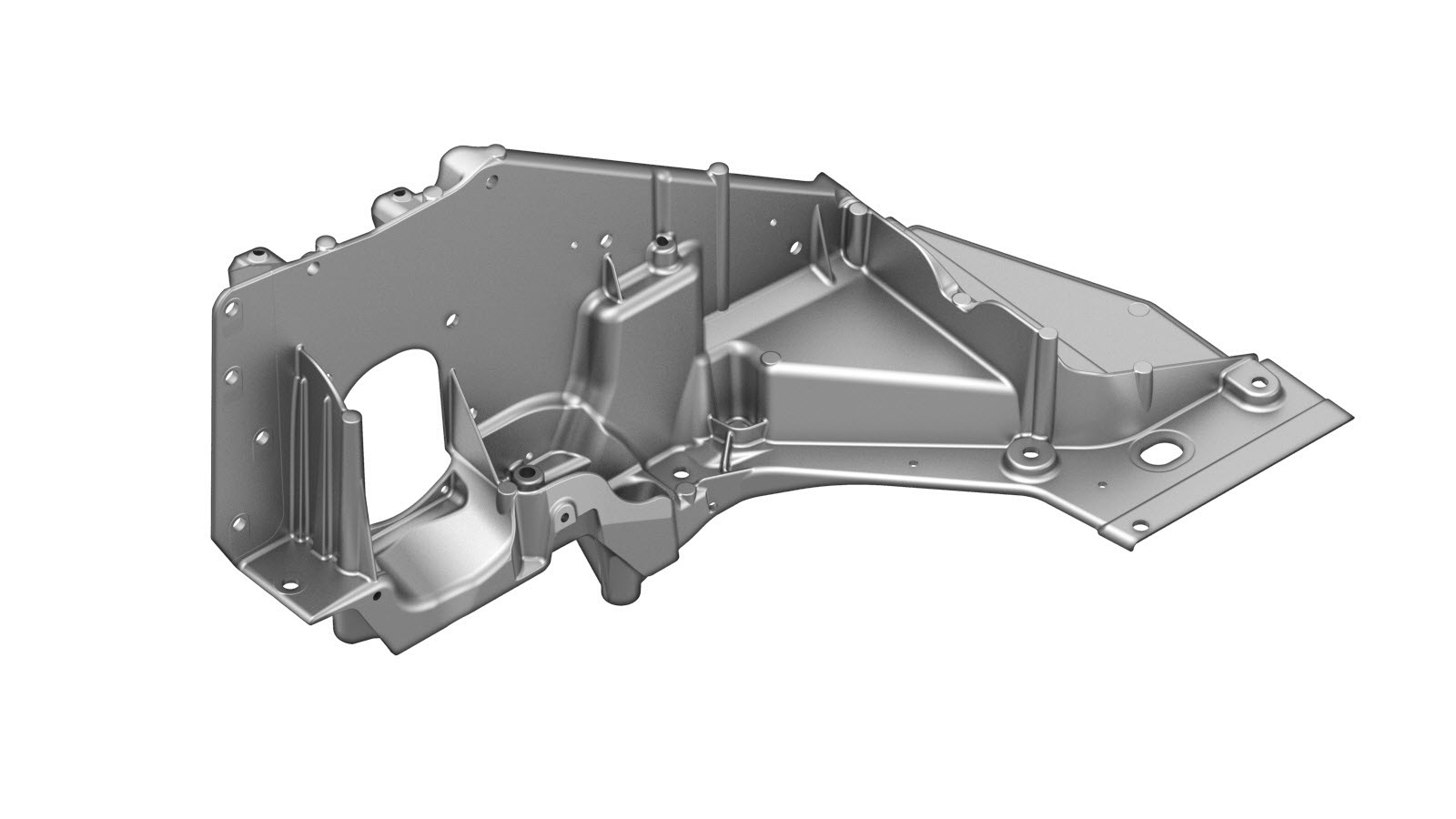

1	TORQUE BOX INNER MOTOR MOUNT (interior de la caja de torsión)
Lado izquierdo: 12 Lado derecho: 14	Perno, cabeza Torx , T2000, M8x1.25-28, PF, [88], G1009	Referencia de Tesla 1621839-00-B.
6	Perno, cabeza Torx , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08	Referencia de Tesla 1022448-00-A.
1	Perno BOLT,HH,M8-1,25x27,[109],G0110,M	Referencia de Tesla 1621820-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

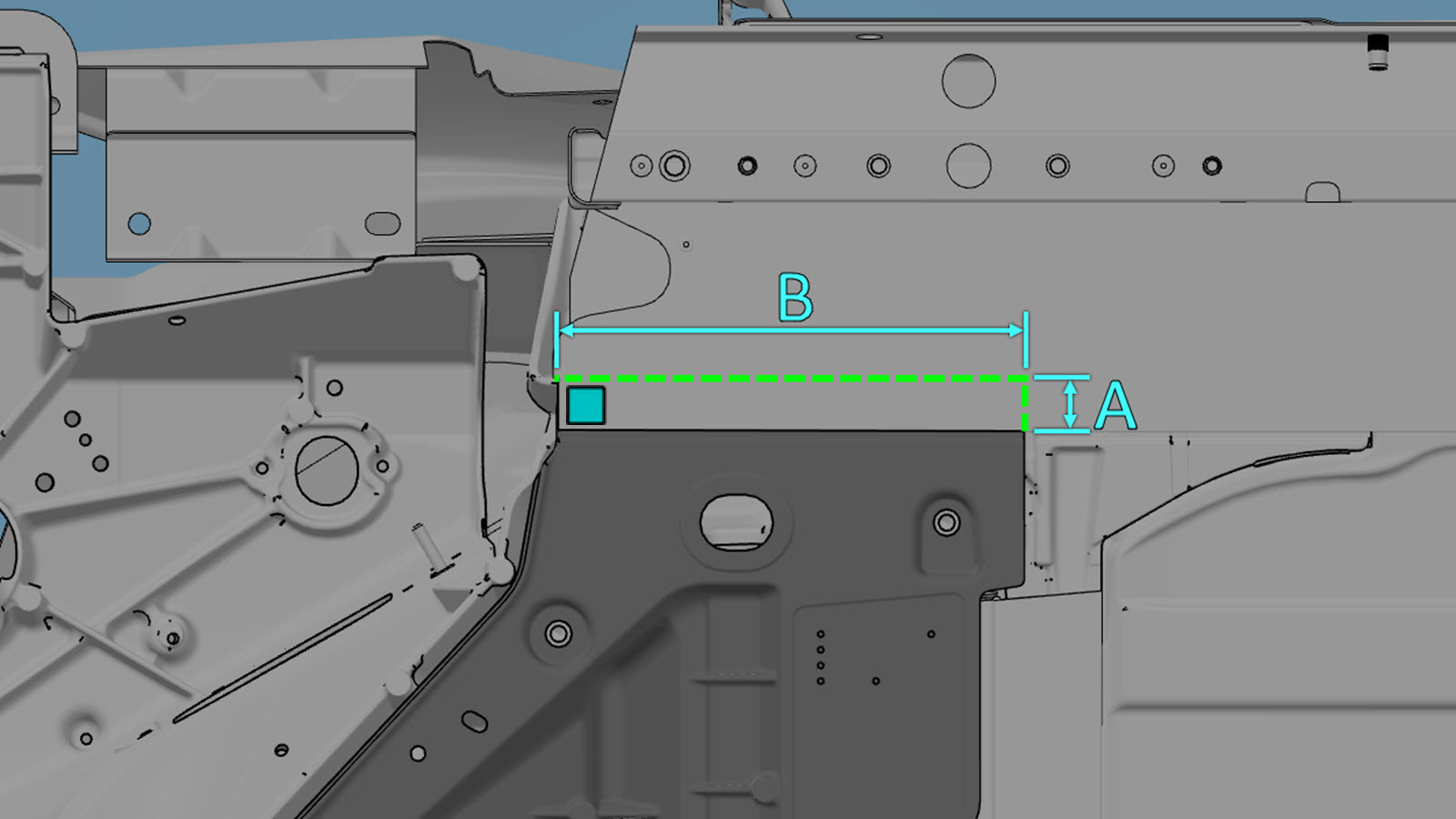

Corte el componente original del larguero por el lugar indicado y retire el perno.
Línea de corte

Línea/punto de referencia
- A = 24 mm.
- B = 213 mm.
o Pernos

Nota
La parte retirada del larguero se volverá a instalar.

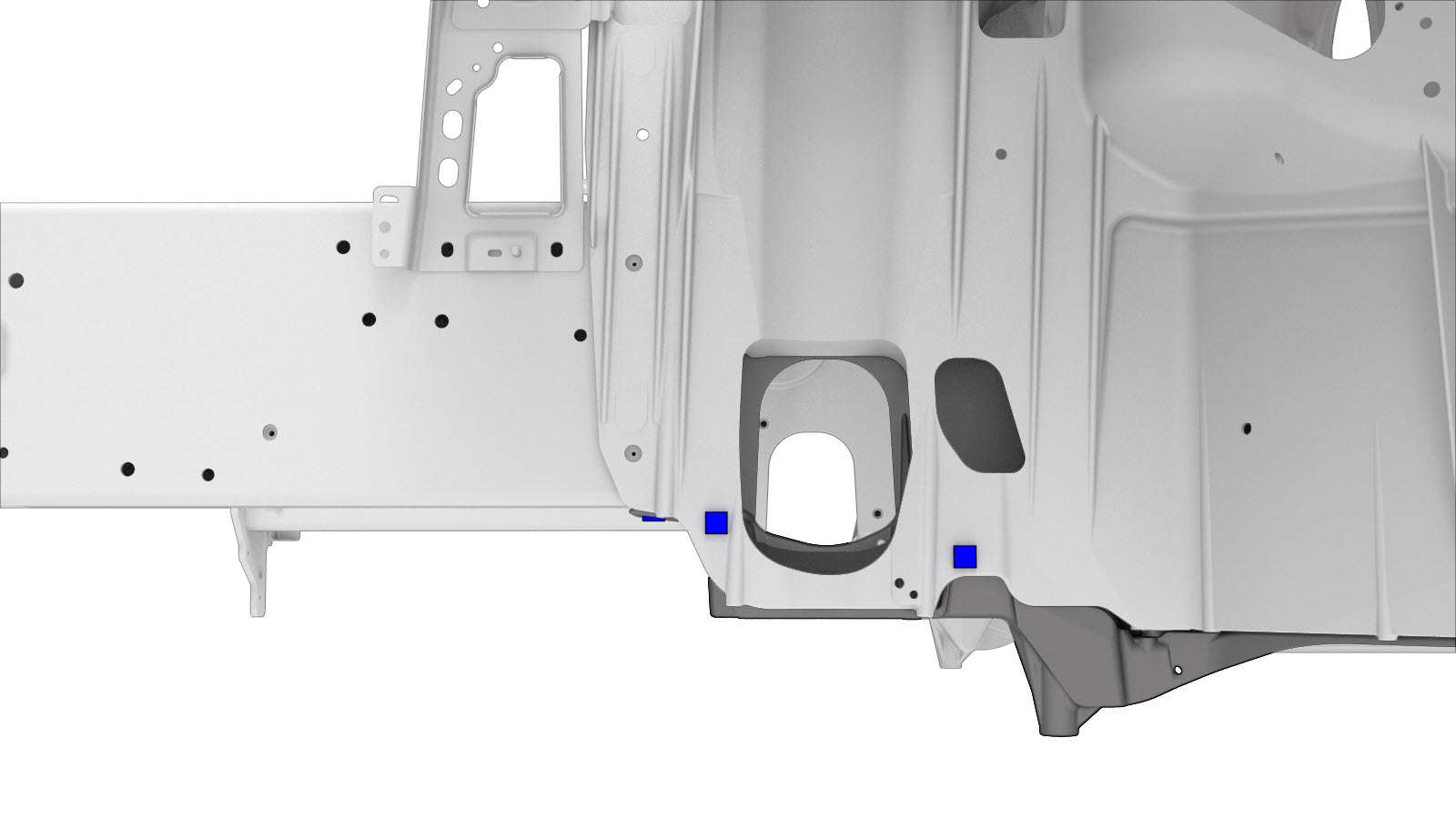

Retire el componente original.

o Perno, Torx

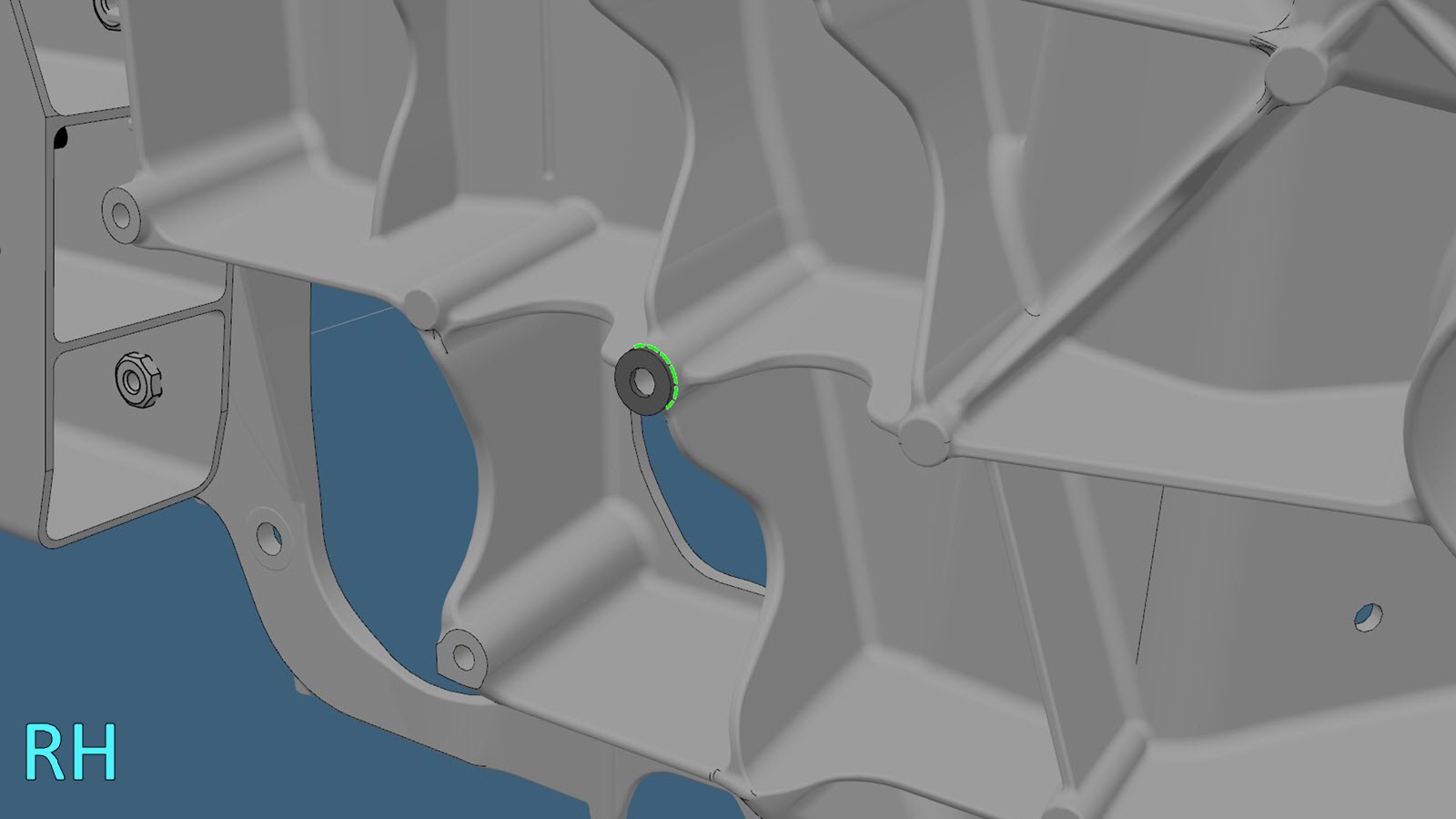

Retire 2 mm de material de la superficie indicada para asegurarse de que la torre del amortiguador no está en contacto con la nueva caja de torsión.

Nota
Si su vehículo tenía originalmente una fijación en esta posición, no se sustituirá.

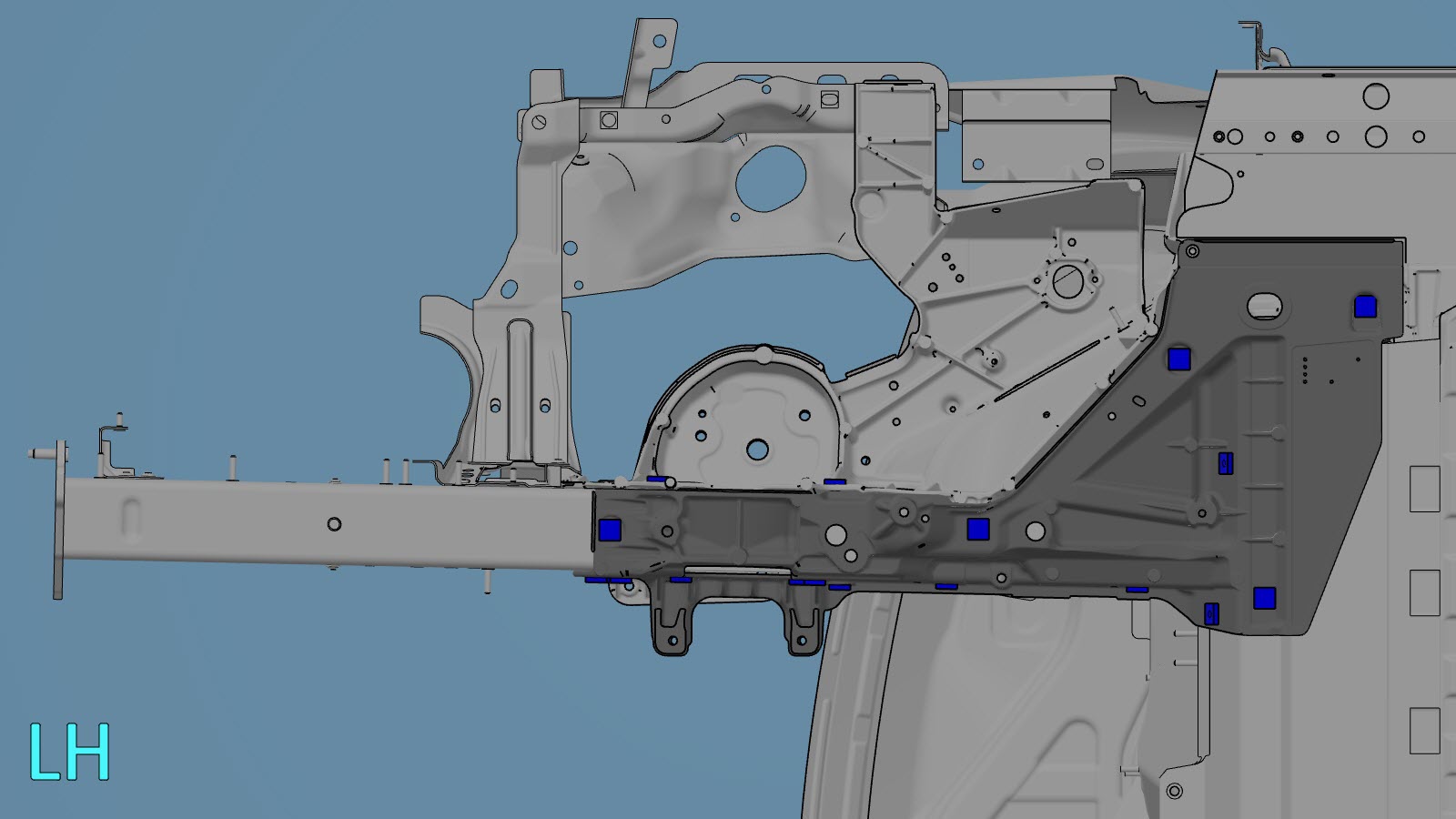

Preparación para la instalación.

Nota
Vuelva a instalar el trozo de larguero (en rojo) que retiró.

Nota

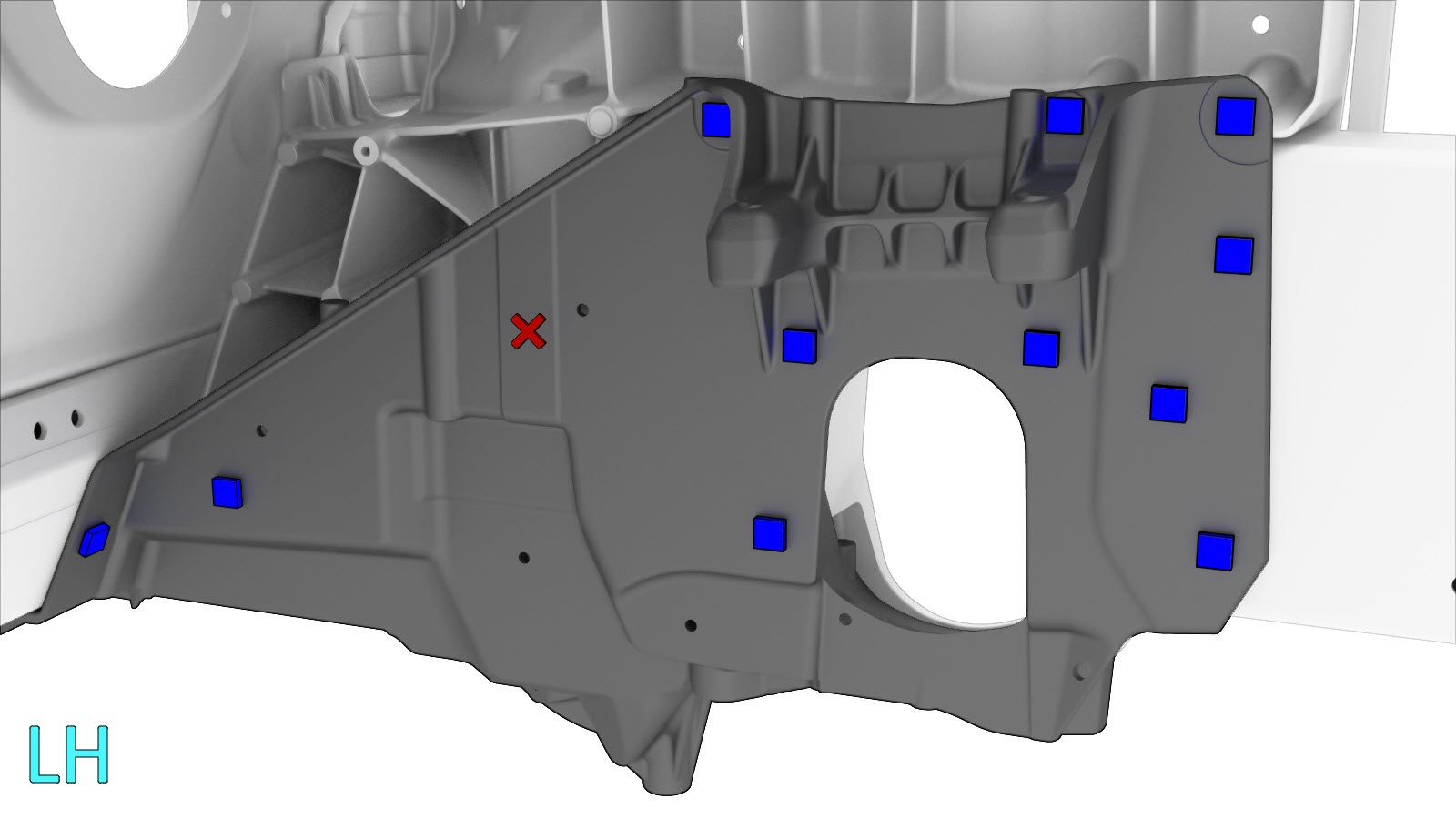

Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

o Perno, Torx

o Pernos
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

Nota
Aplique adhesivo estructural a la superficie de contacto de la caja de torsión interior y al trozo de larguero que va a volver a instalar y, a continuación, rellene los huecos con el adhesivo.

Nota
No aplique adhesivo estructural en la zona marcada con un círculo rojo.
Instale el componente o los componentes nuevos.
Apriete todos los pernos a 30 Nm.
Efectúe las operaciones posteriores a la reparación necesarias.
