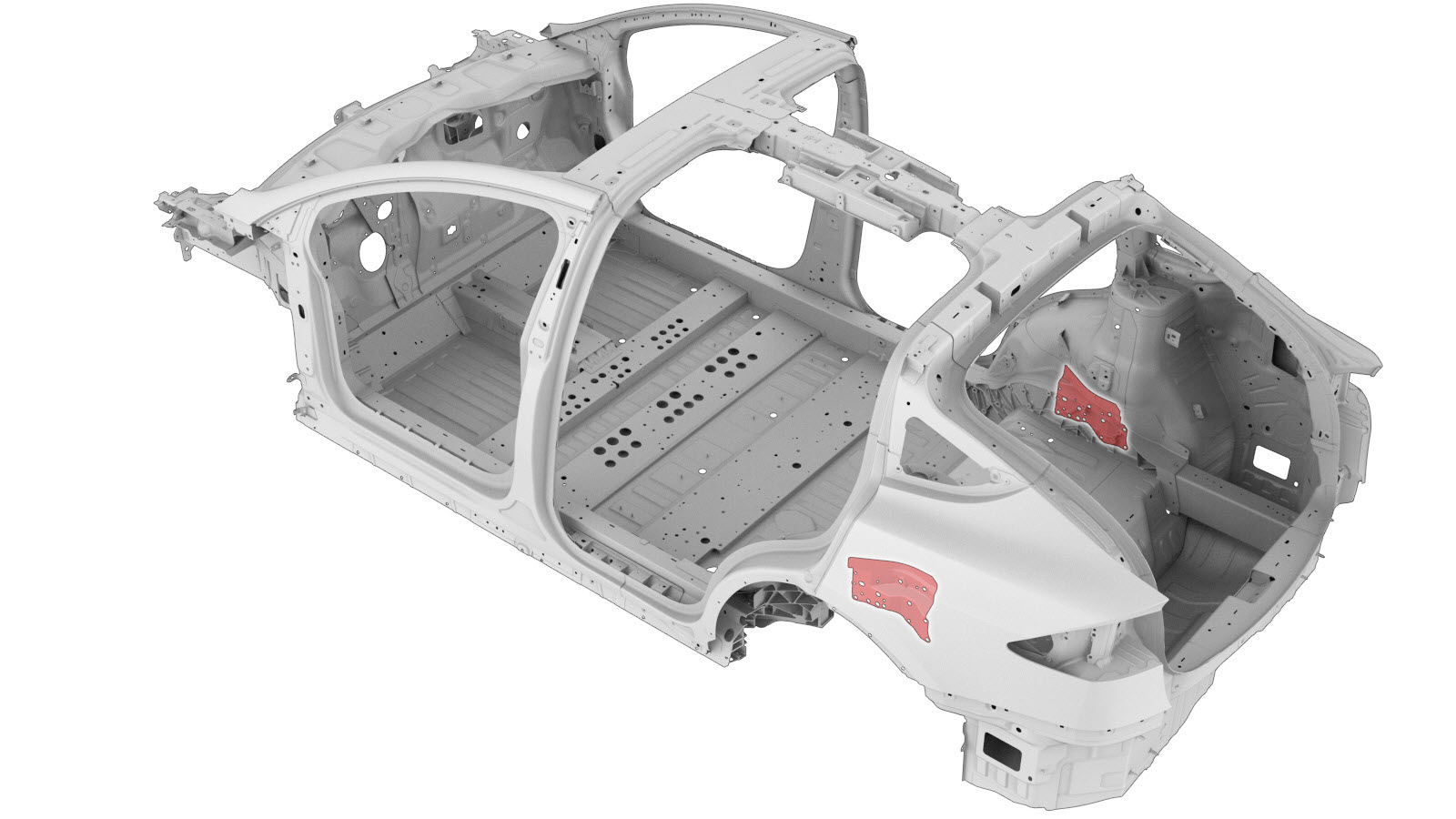

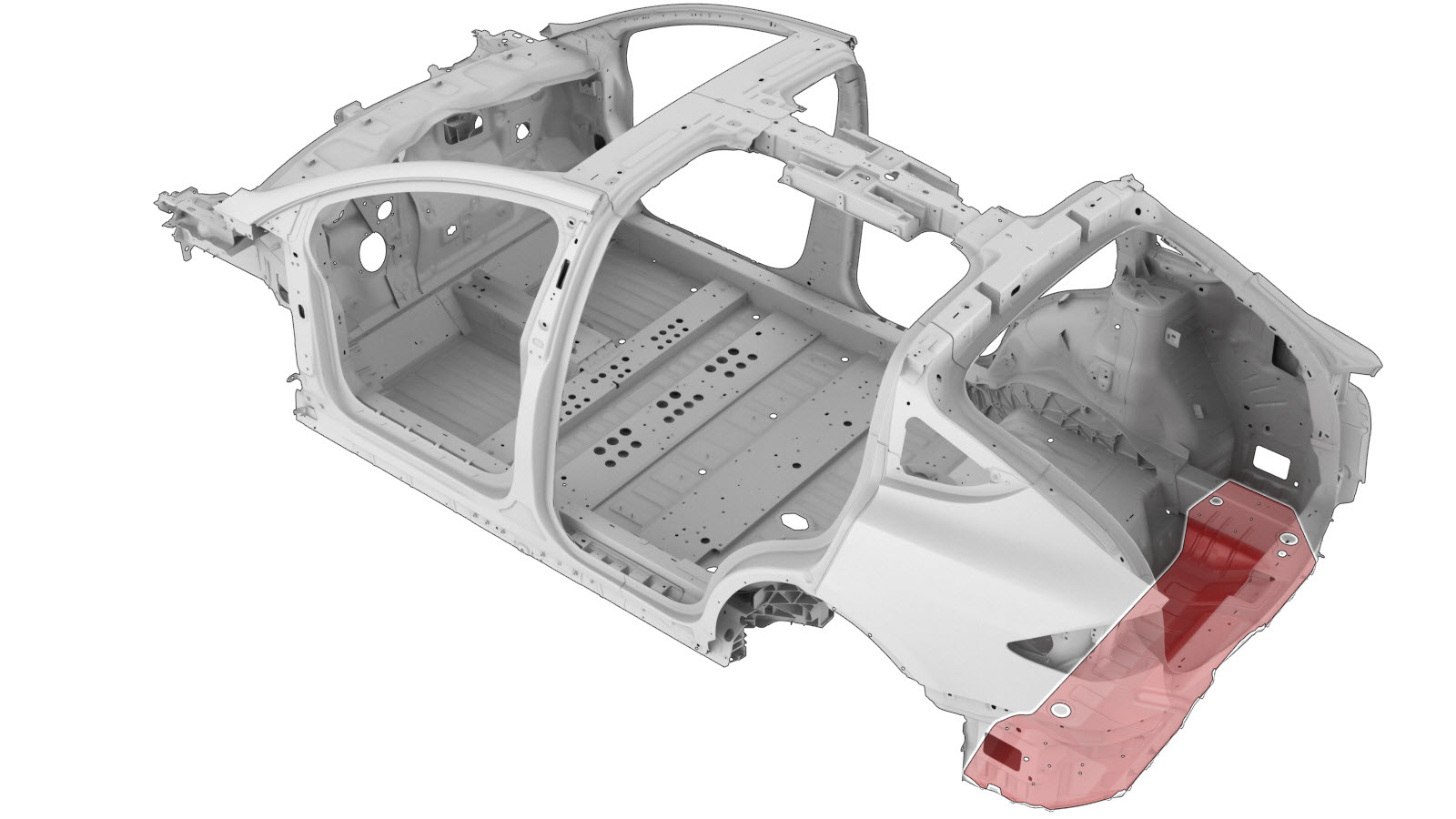

Nodo trasero (completo)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

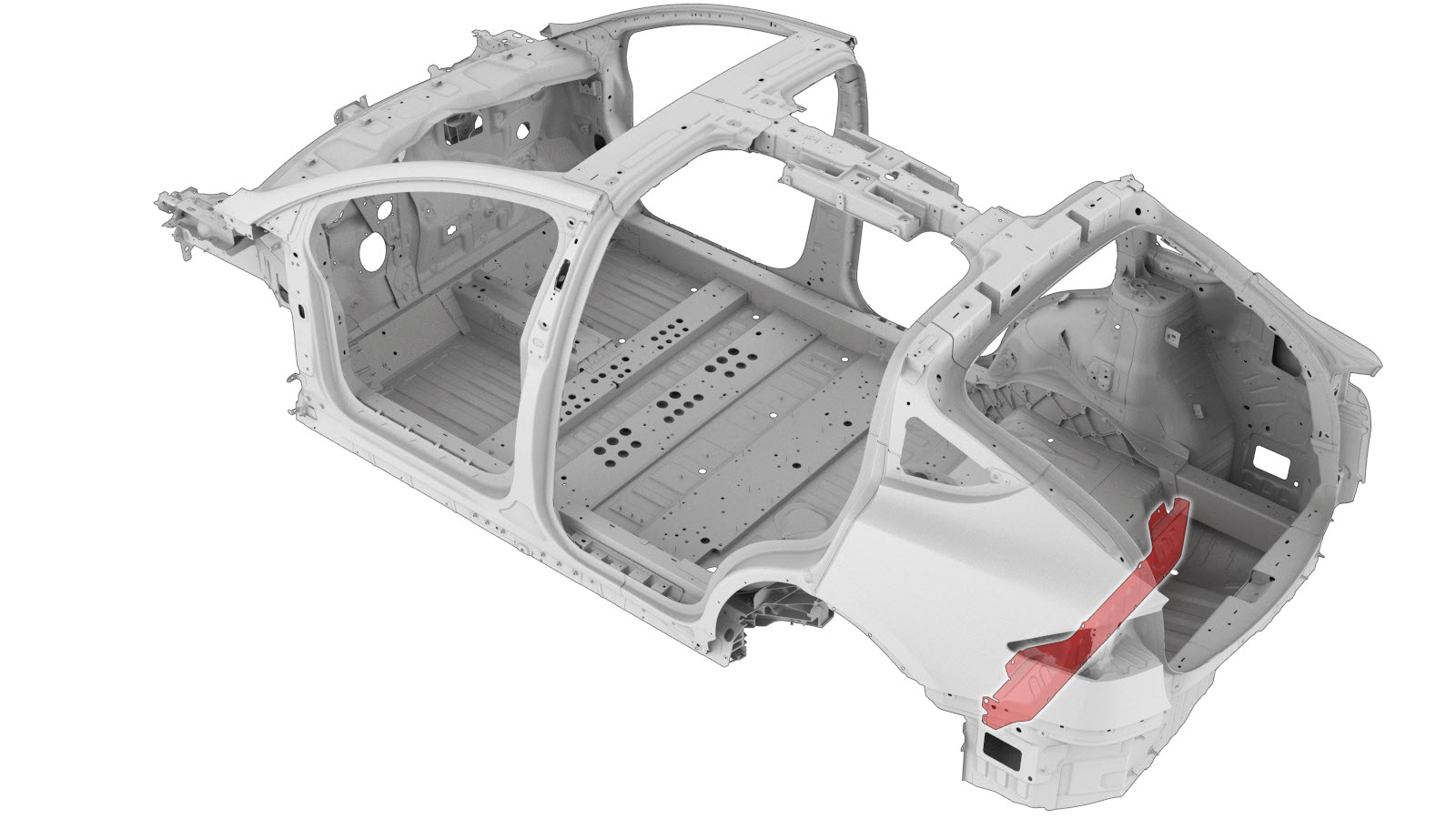

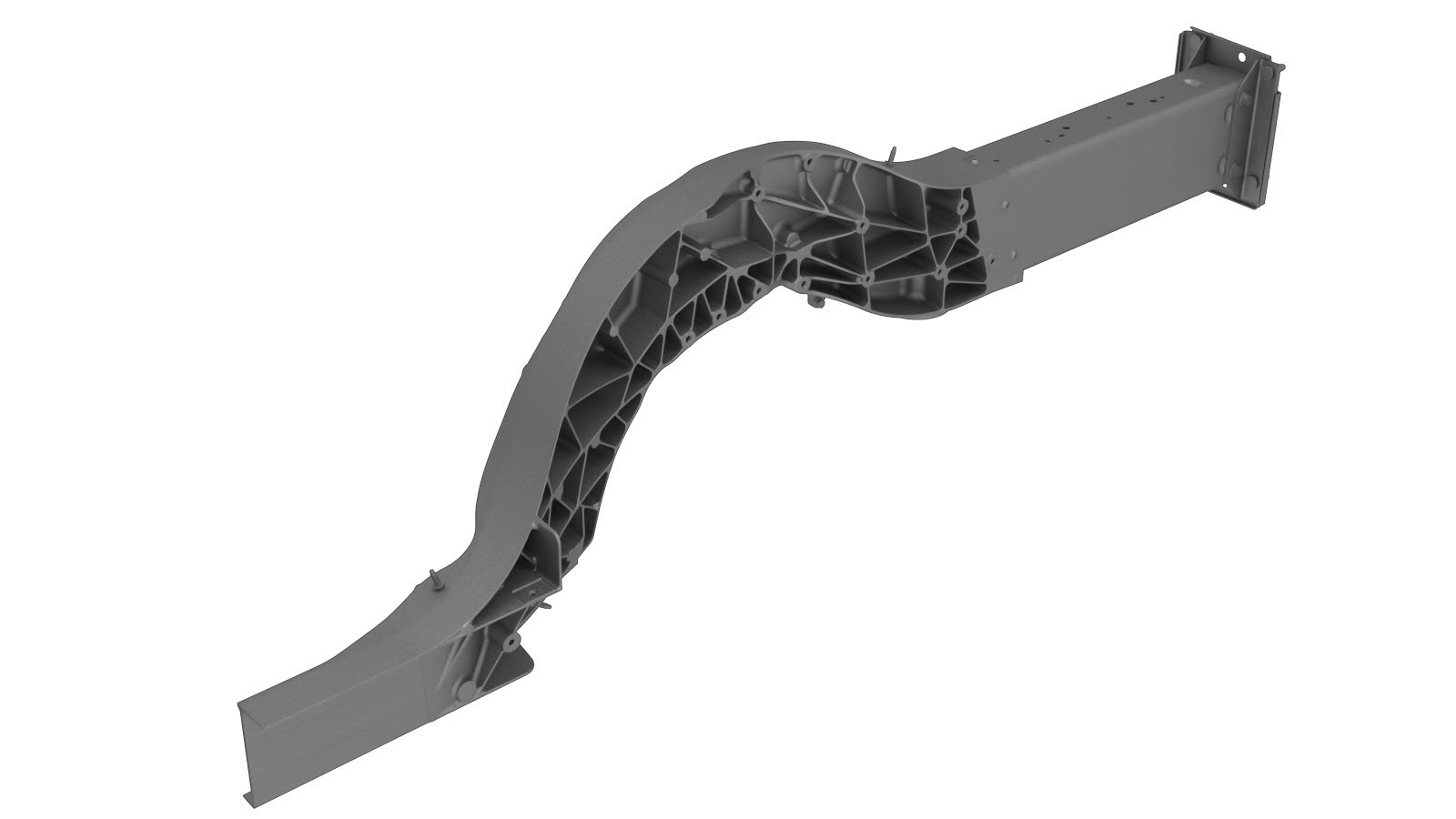

1 CONJ-TRAV RAÍL TR (Nodo trasero - Completo)
Lado izquierdo: 23

Lado derecho: 22

 Remache estructural de alta resistencia, 6,5 mm
6 Remache avellanado estructural, 6,5 mm
1 Perno , M8x20 Referencia de Tesla 1007580-00-A.
1 Perno , M8x50 Referencia de Tesla 1046838-00-A.
1 Perno , M8x27 Referencia de Tesla 1621820-00-A.
1 Perno , M8x20 Referencia de Tesla 1048470-00-A.
2 Perno, cabeza Torx , M8x20 Referencia de Tesla 1014747-00-B.
2 Tuerca , M8-1.25,HF,Acero[10],ZnAl,NEGRO Referencia de Tesla 1006628-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retirar Panel de suelo de asiento de la segunda fila.
  2. Retire el panel trasero.
    En función de la fecha de fabricación del vehículo, retire el panel trasero siguiendo el procedimiento adecuado:

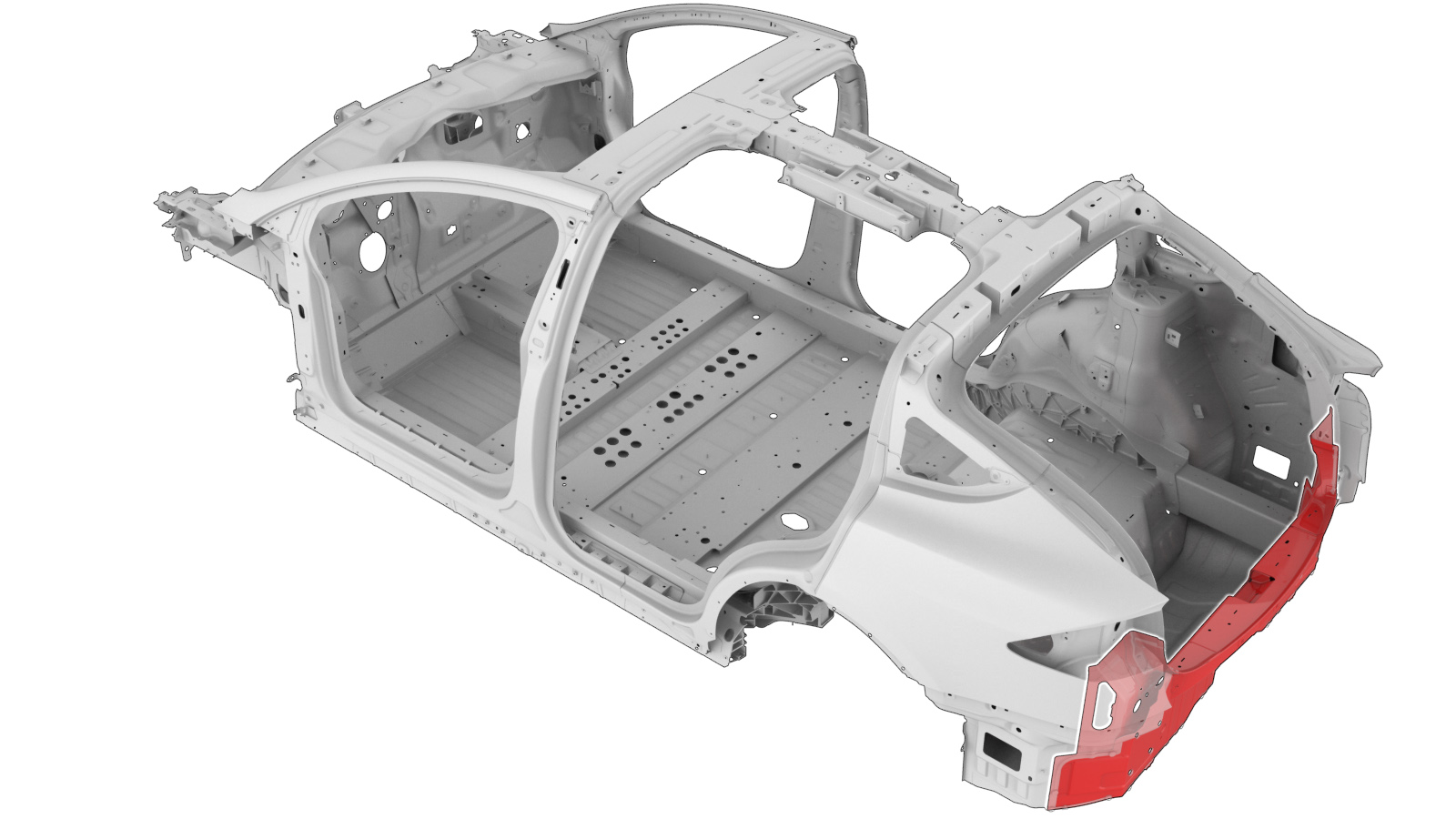

  3. Retire el suelo del maletero trasero.
    En función de la fecha de fabricación del vehículo, retire el suelo del maletero trasero siguiendo el procedimiento adecuado:

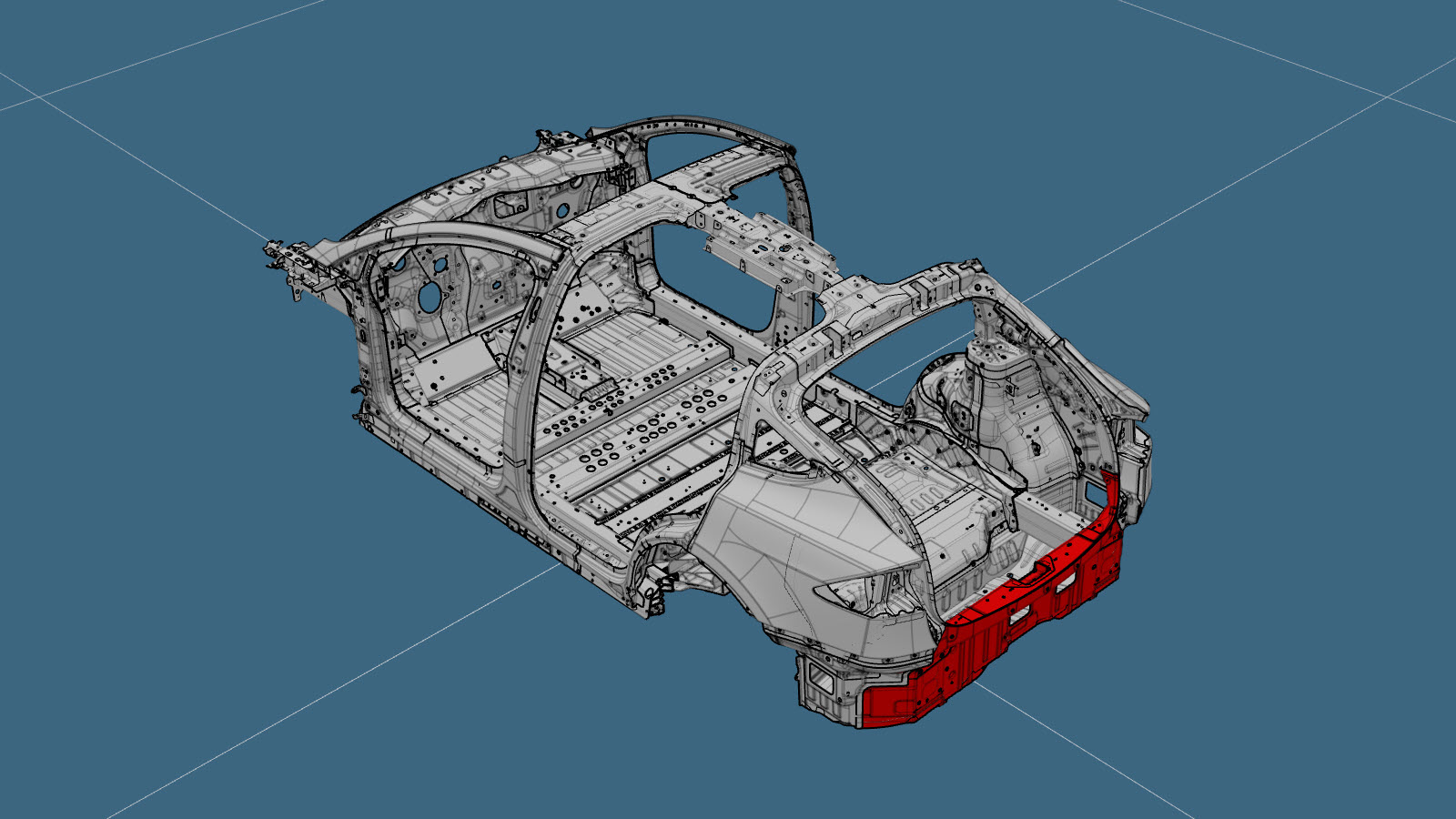

  4. Retire el panel de vierteaguas del maletero trasero.
    En función de la fecha de fabricación del vehículo, retire el panel de vierteaguas del maletero trasero siguiendo el procedimiento adecuado:

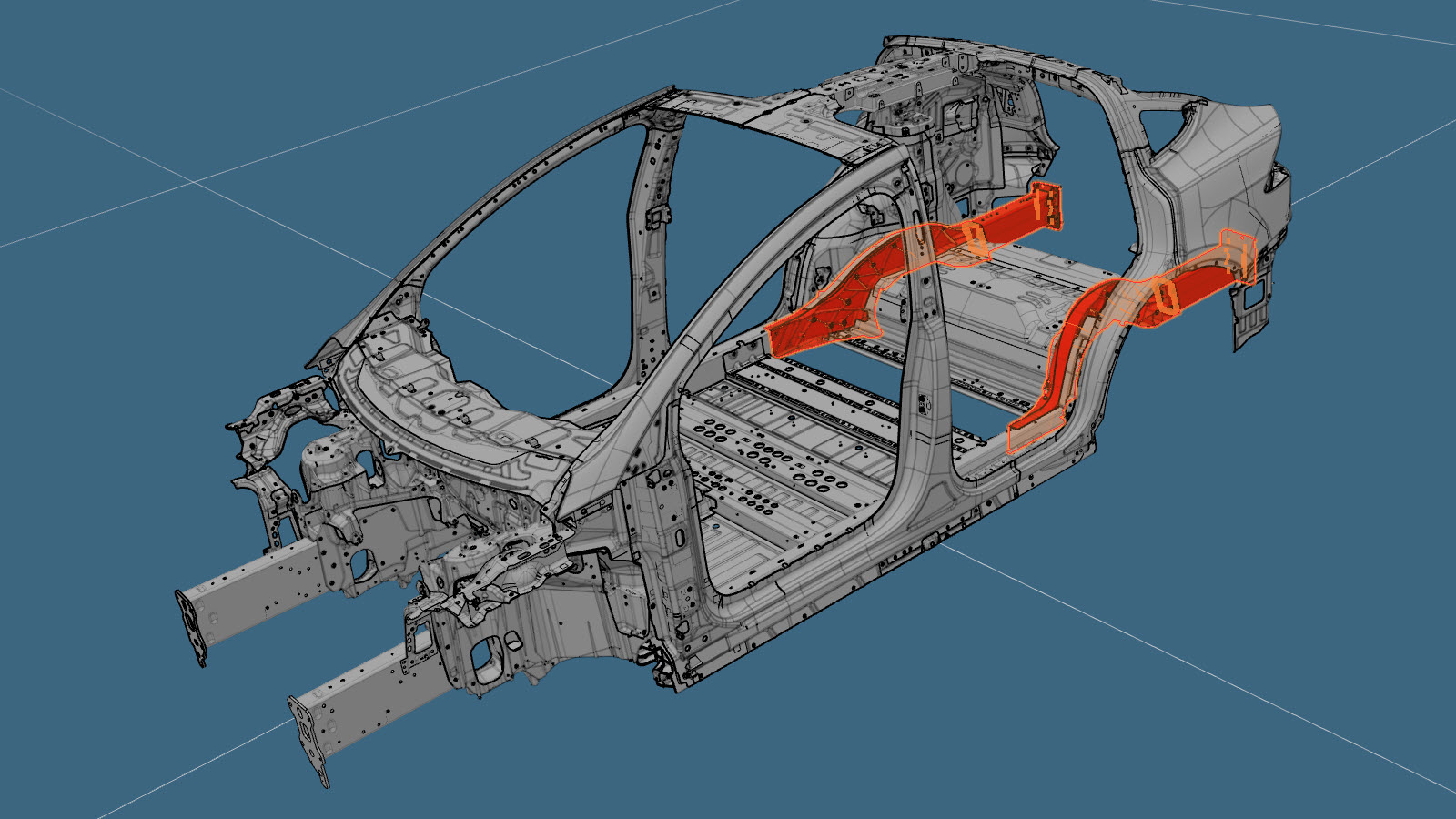

  5. Retire Refuerzo superior del nodo trasero (delantero).
  6. Retire Refuerzo superior del nodo trasero (trasero).
  7. Retire Refuerzo inferior de la caja de torsión trasera.
  8. Retire Extensión del panel del suelo del maletero trasero.
  9. Retire Refuerzo del exterior del nodo trasero.

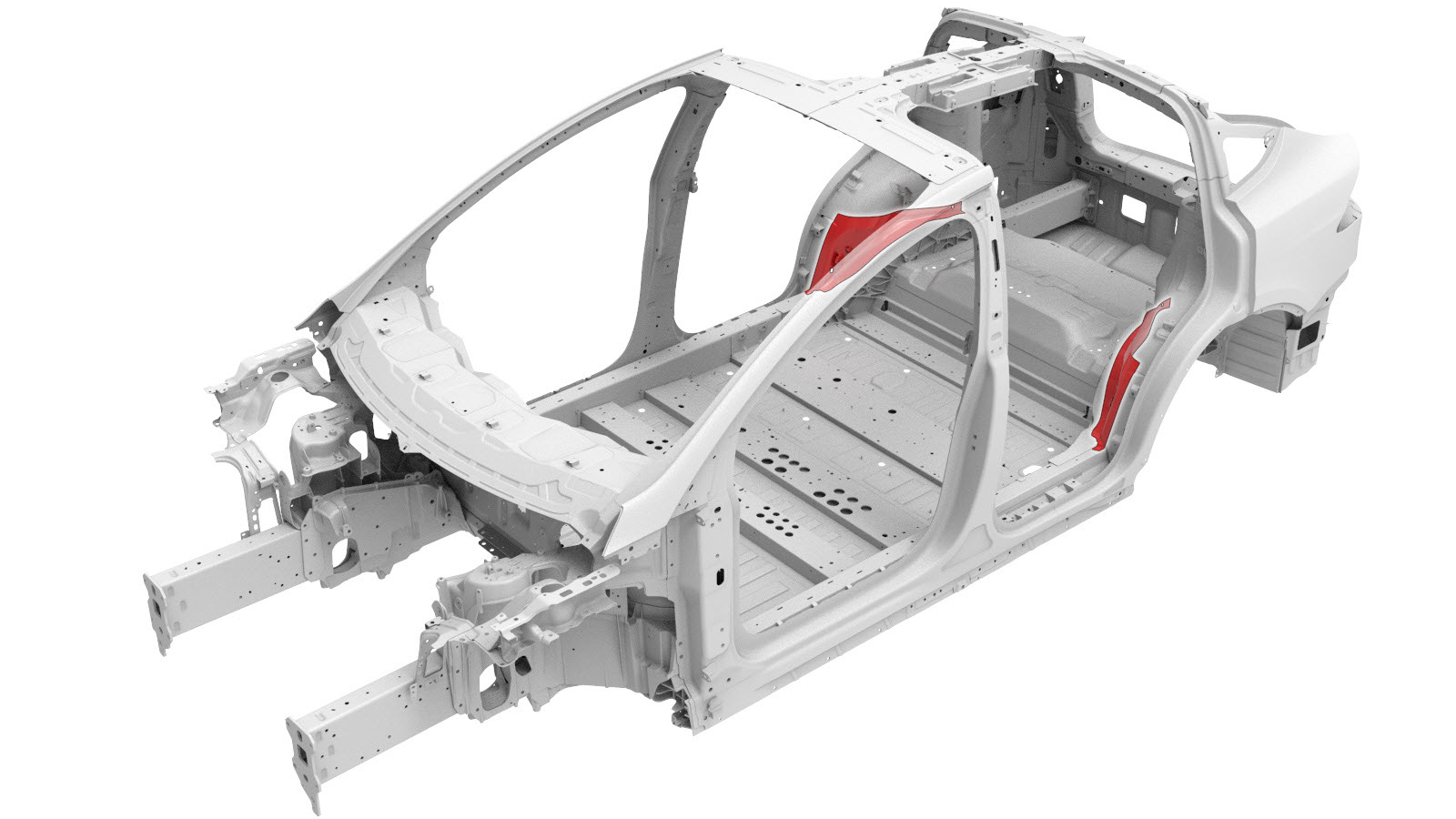

  10. Retire Refuerzo de la torre de amortiguación trasera.

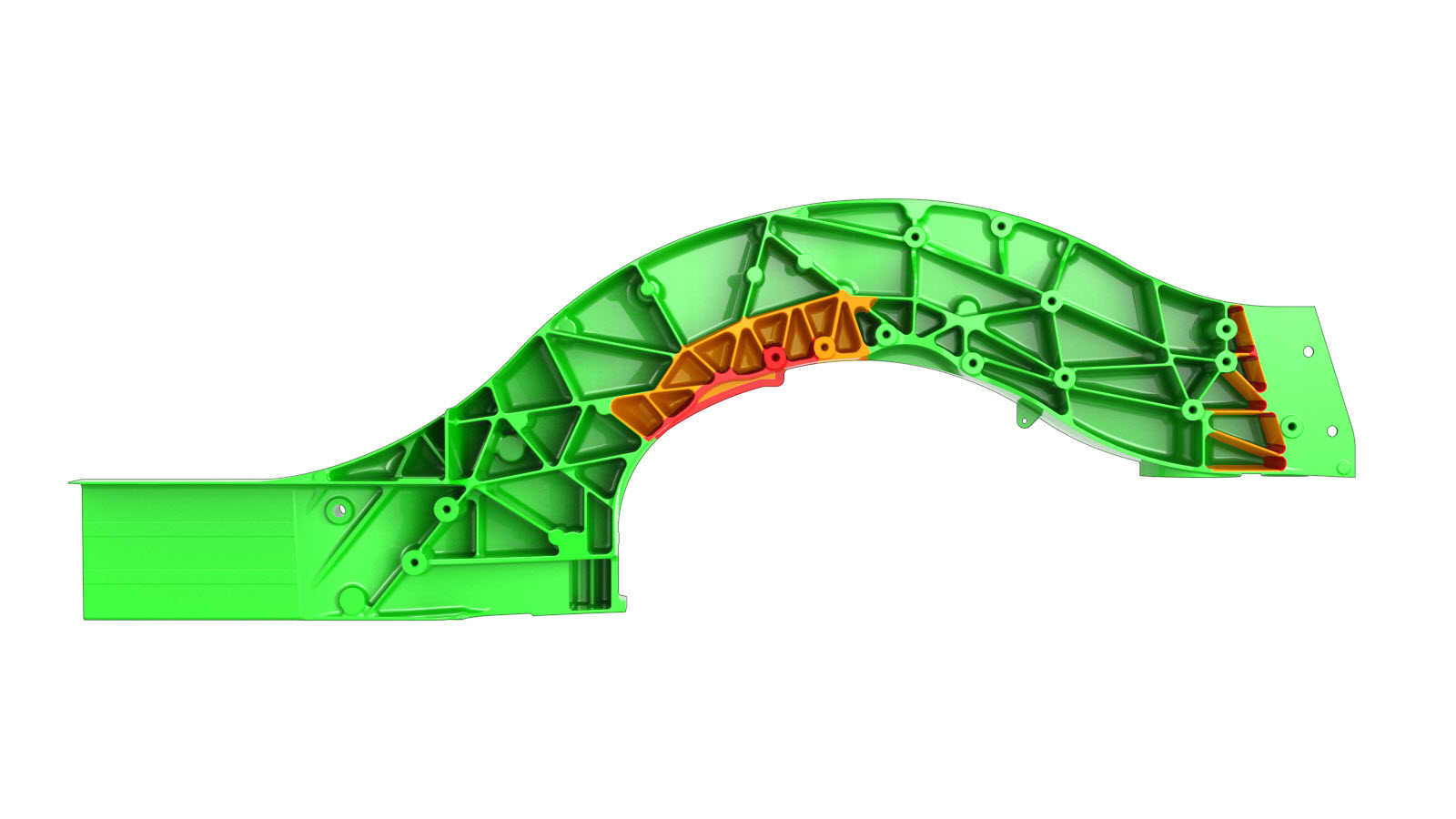

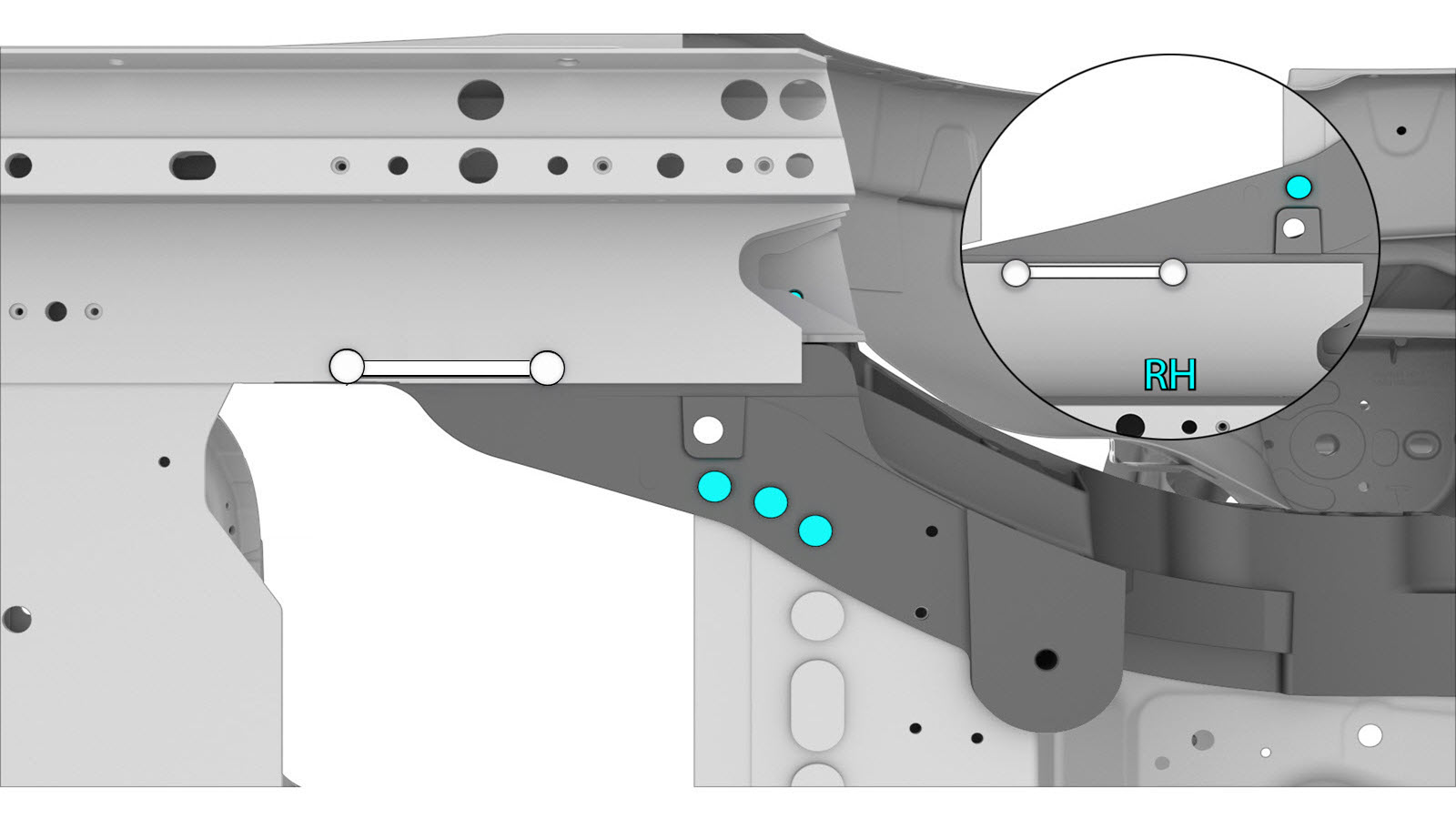

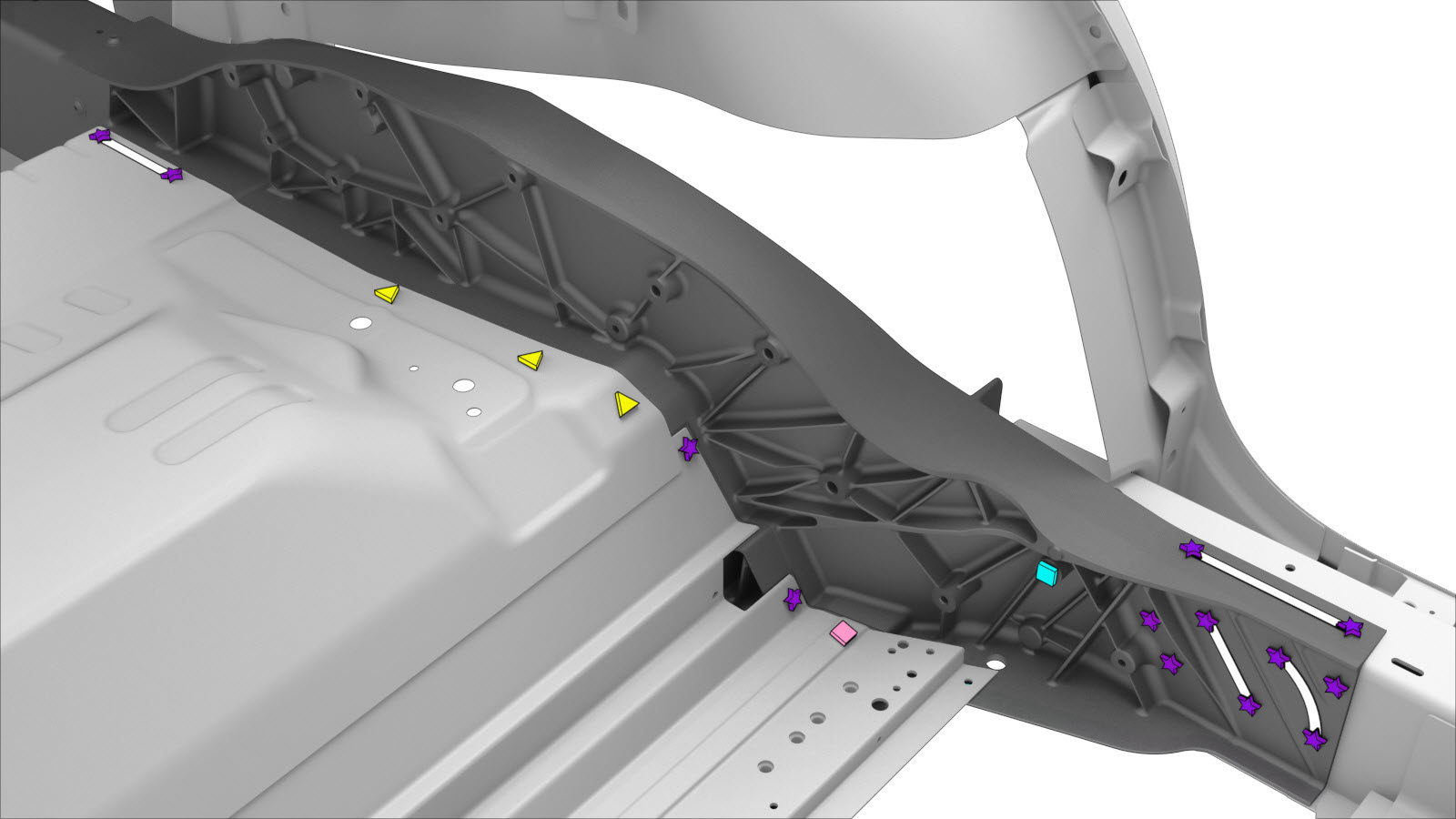

  11. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o RIVTAC

    o Remaches estructurales de fábrica

    o Pernos

    o Perno, Torx

    BOM de fábrica

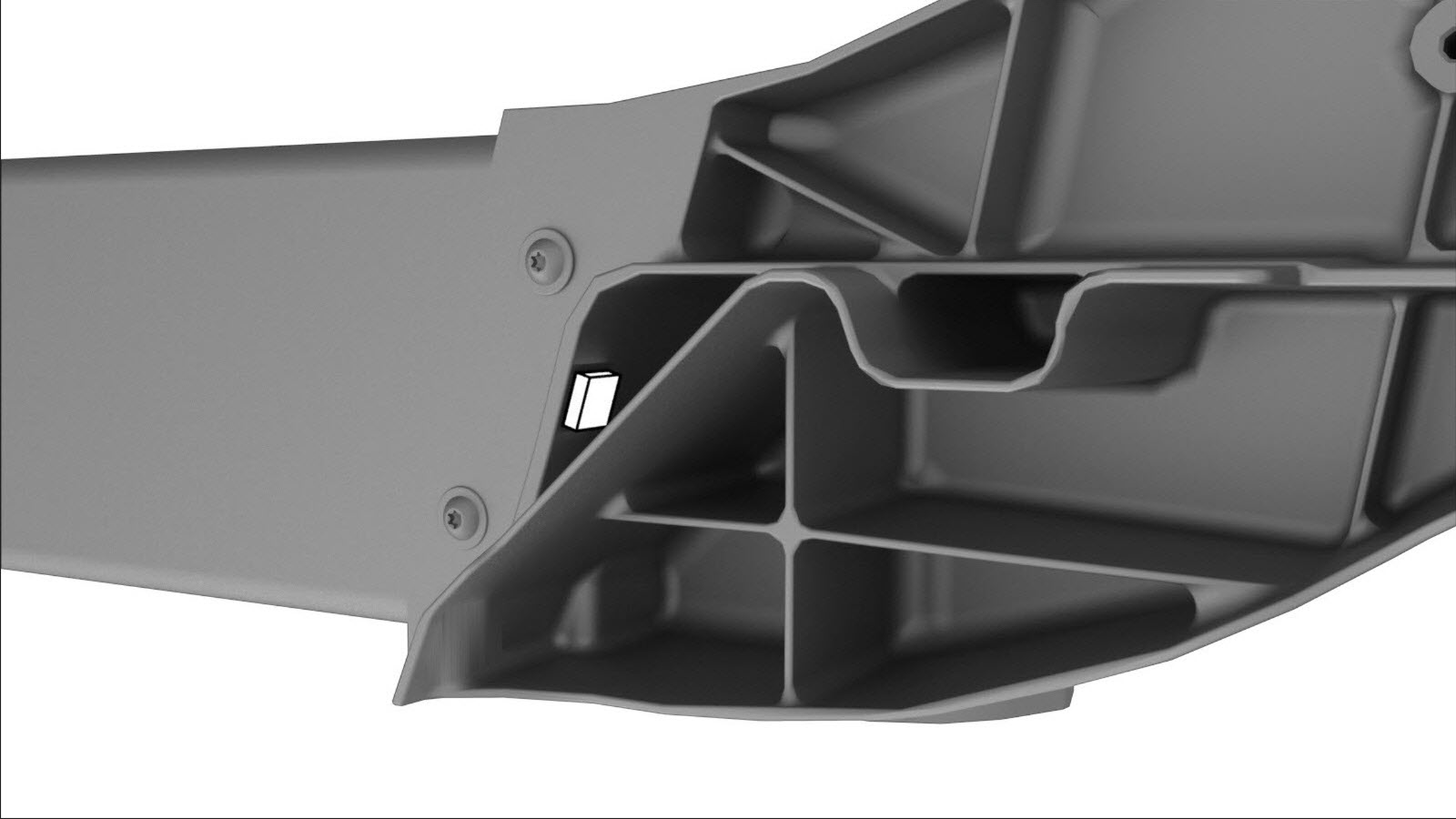

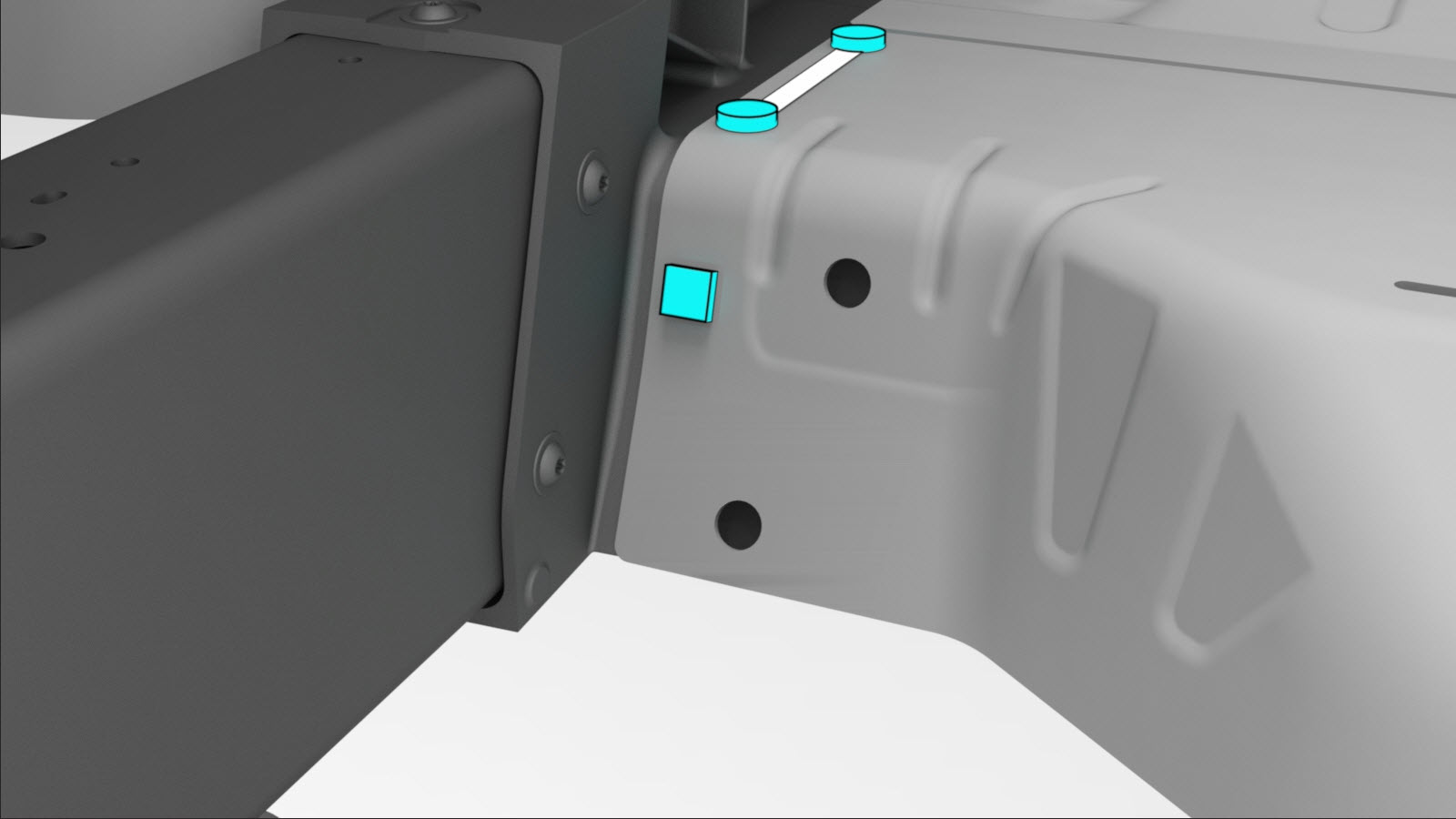

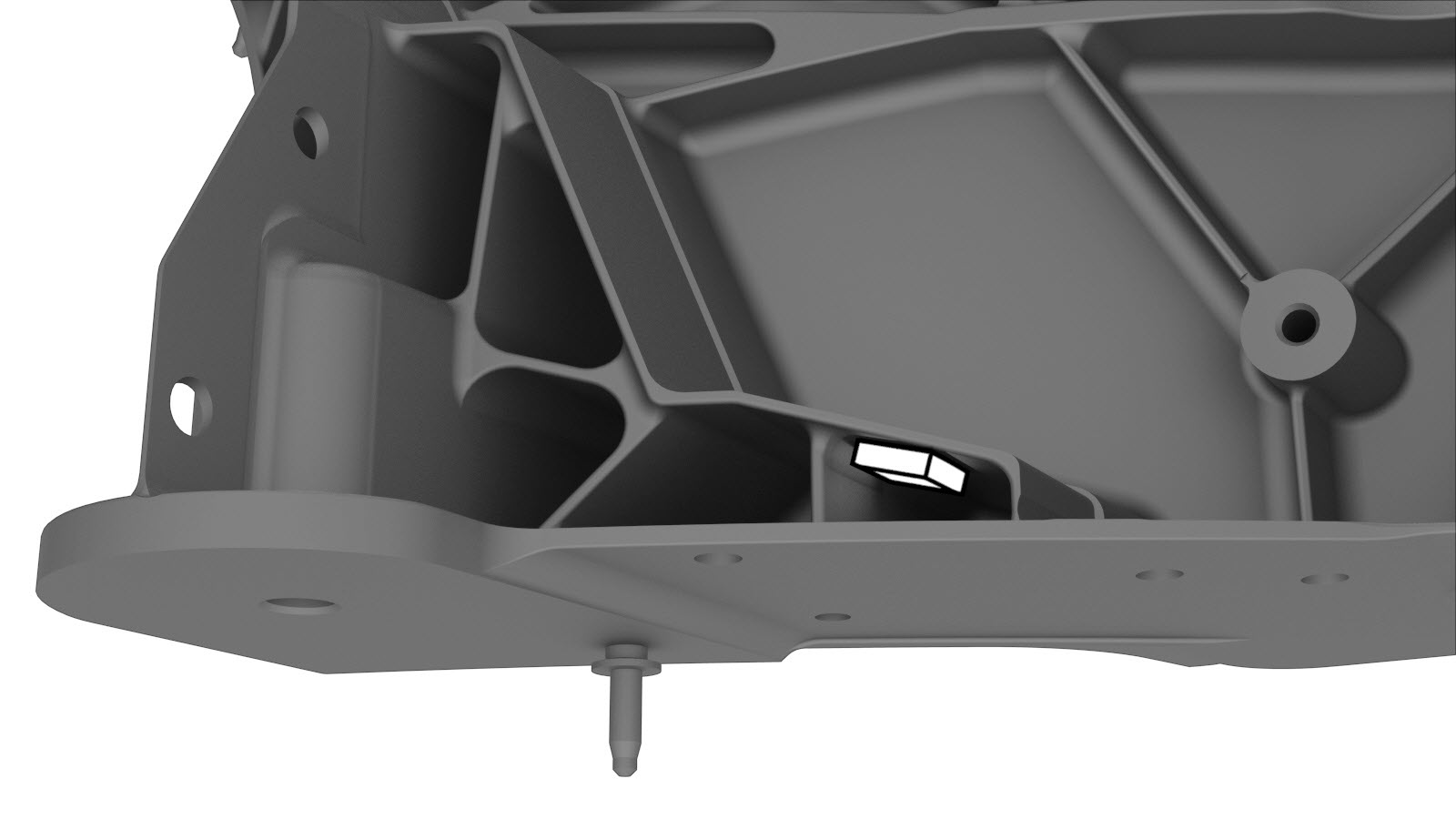

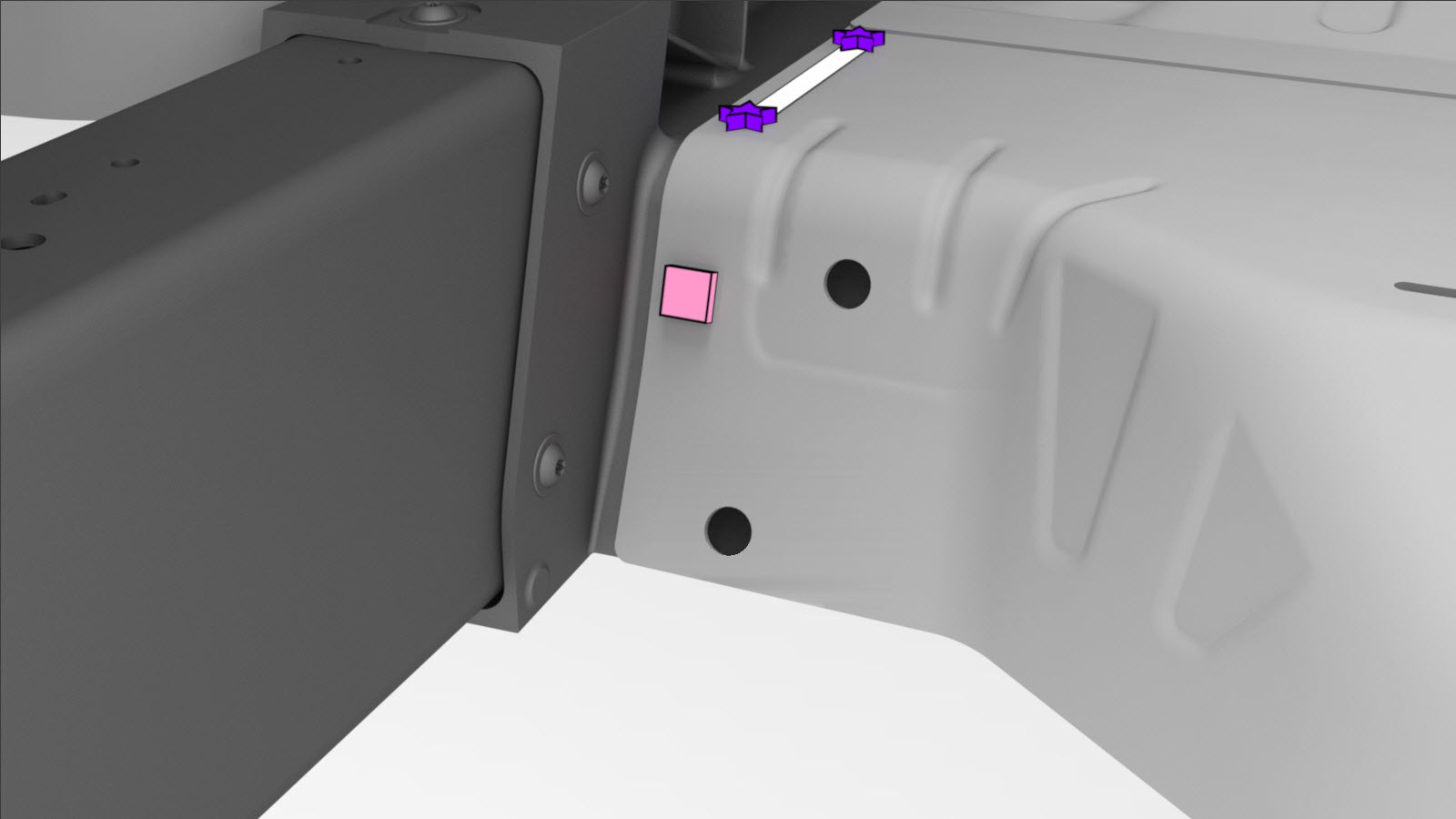

  12. Utilice adhesivo estructural para fijar las tuercas en su posición en el interior del nodo trasero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, amole los bordes de las tuercas para que queden al ras con la ubicación de montaje.

    Tuerca

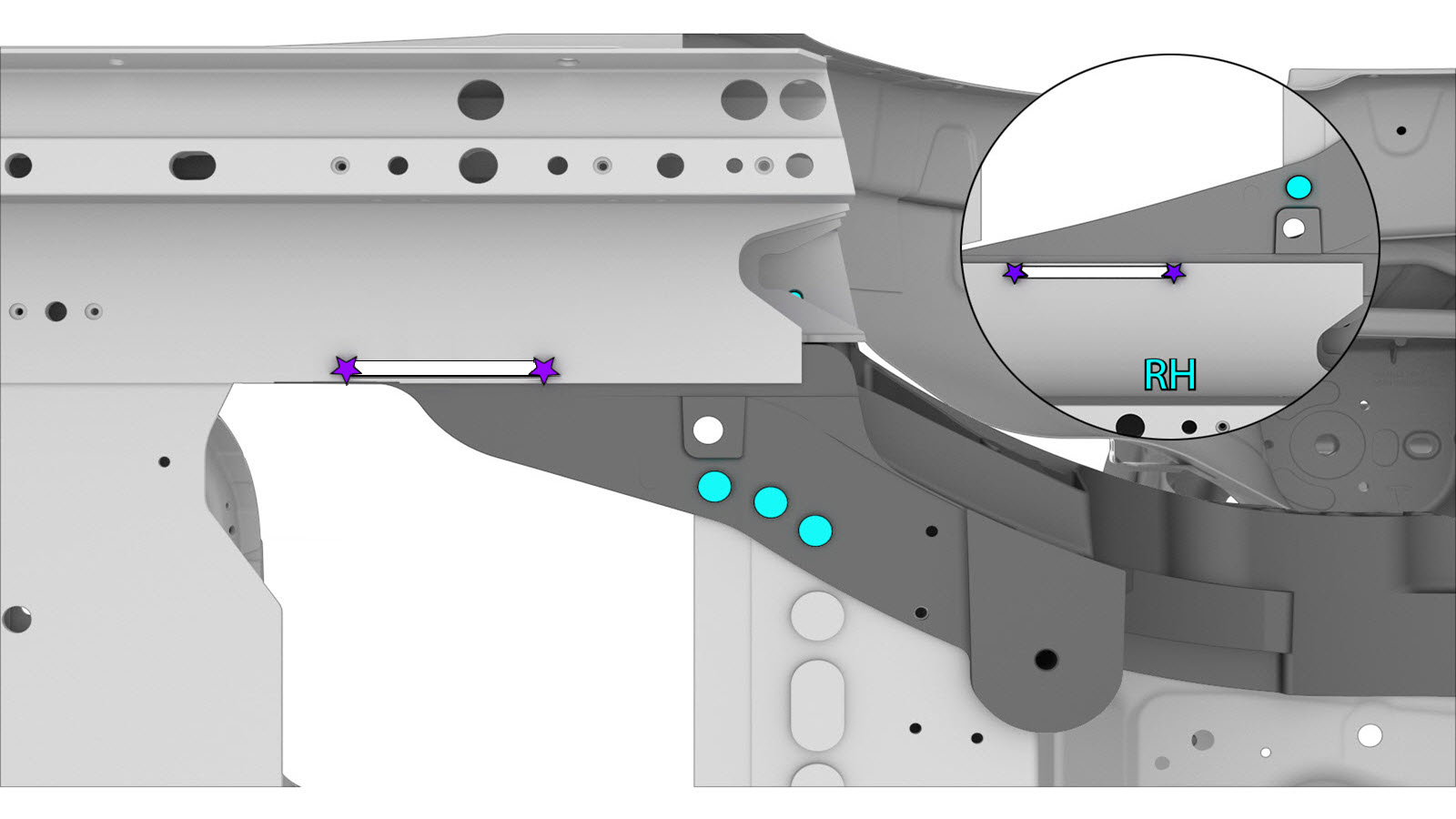

  13. Preparación para la instalación.

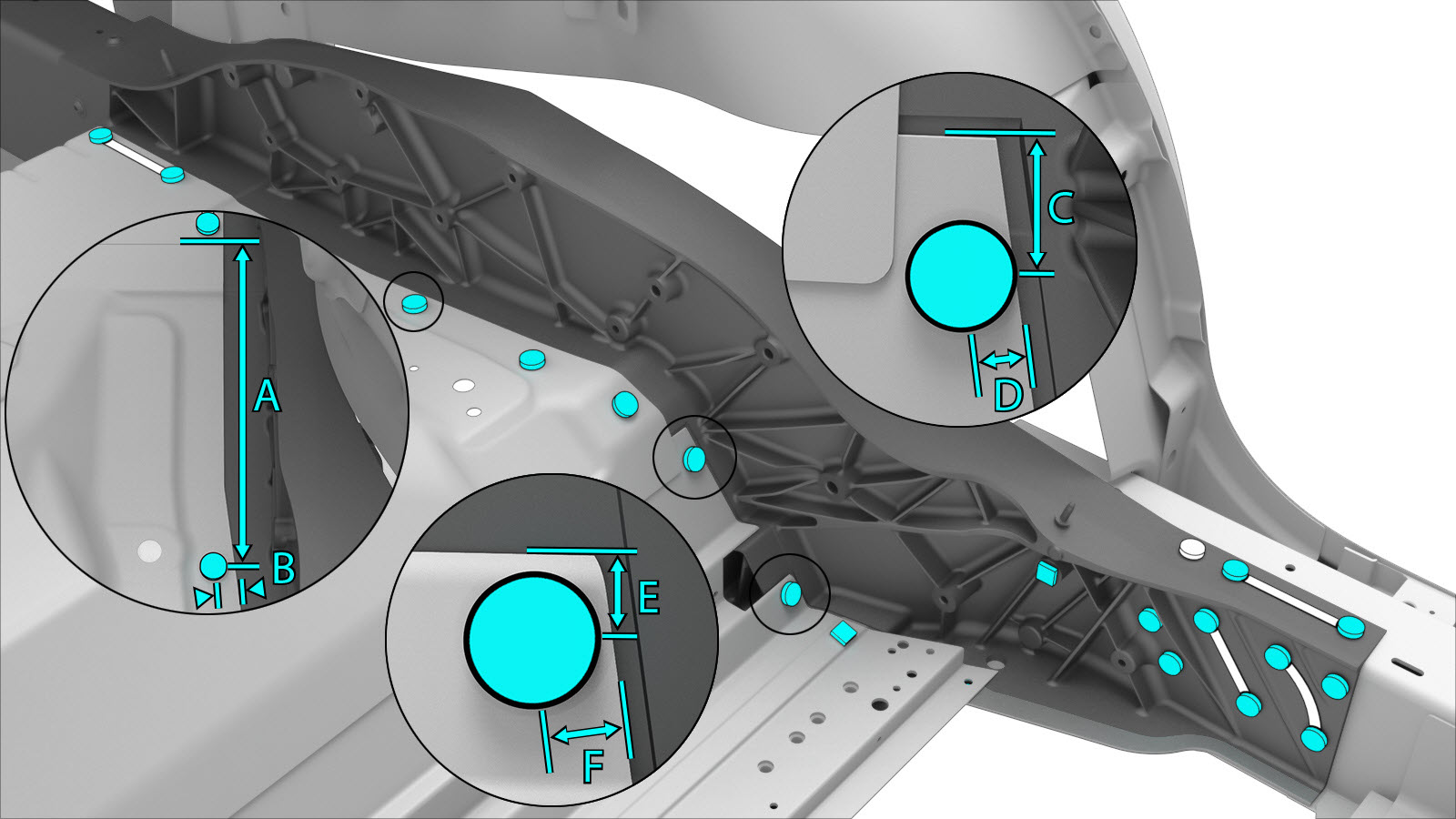

    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 260 mm.
    • B = 15 mm.
    • C = 24 mm.
    • D = 9 mm.
    • E = 12 mm.
    • F = 11 mm.

    o Remaches avellanados estructurales, 6,5 mm

    o Pernos

    o Perno, Torx

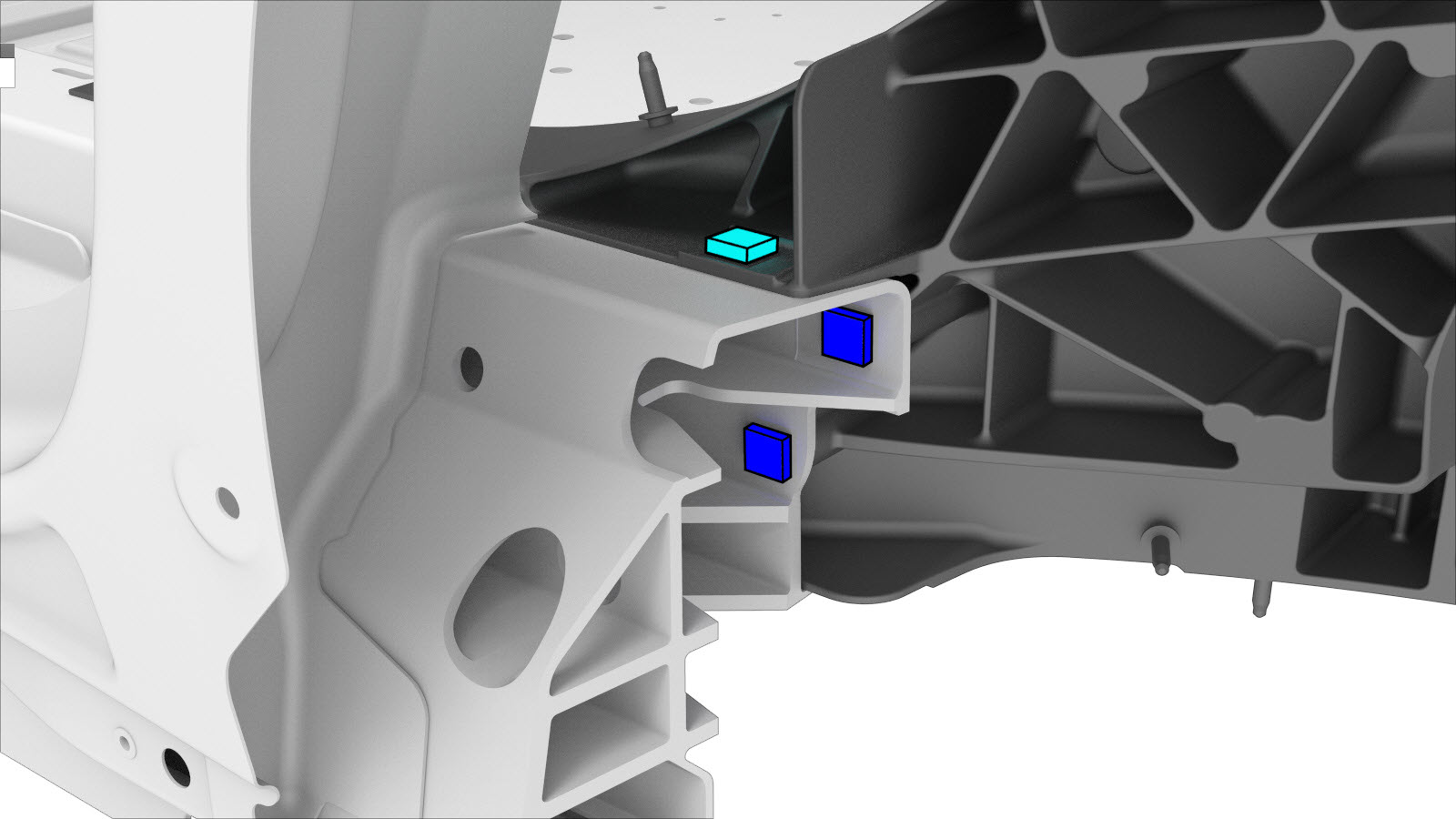

  14. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  15. Instale el componente o los componentes nuevos.

    Apriete los pernos de la siguiente manera:

    • Pernos de cabeza hexagonal M8x27 referencia 1621820-00-A: 24 Nm.
    • Pernos de cabeza hexagonal M8x50 referencia 1046838-00-A: 24 Nm.
    • Pernos de cabeza hexagonal M8x20 referencia 1007580-00-A: 25 Nm.
    • Pernos Torx (todos): 24 Nm.
  16. Instale Refuerzo superior del nodo trasero (delantero).
  17. Instale Refuerzo superior del nodo trasero (trasero).
  18. Instale Refuerzo inferior de la caja de torsión trasera.
  19. Instale panel de vierteaguas del maletero trasero.
    Instale panel de vierteaguas del maletero trasero siguiendo el procedimiento adecuado:
  20. Instale el suelo del maletero trasero.
    Instale suelo del maletero trasero siguiendo el procedimiento adecuado:
  21. Instale Extensión del panel del suelo del maletero trasero.
  22. Instale Refuerzo del exterior del nodo trasero.
  23. Instale Refuerzo de la torre de amortiguación trasera.
  24. Instale el panel trasero.
    Instale el panel trasero siguiendo el procedimiento adecuado:
  25. Instale Panel de suelo de asiento de la segunda fila.
  26. Efectúe las operaciones posteriores a la reparación necesarias.
