Conjunto de la base de pedales
Código de corrección:
10101022702
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

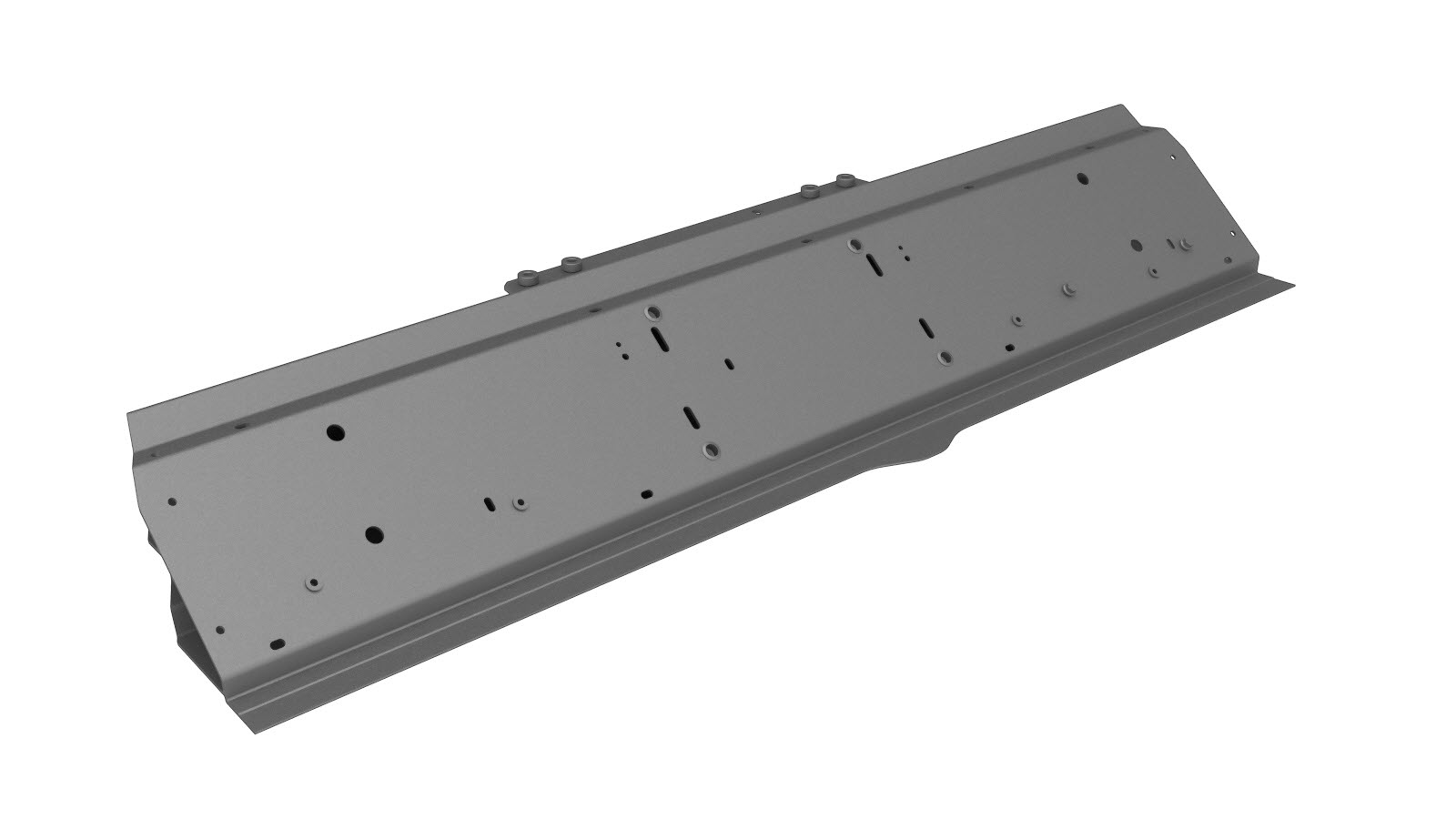

| 1 | Conj-Travesaño base pedales (Conjunto de base de pedales) | |

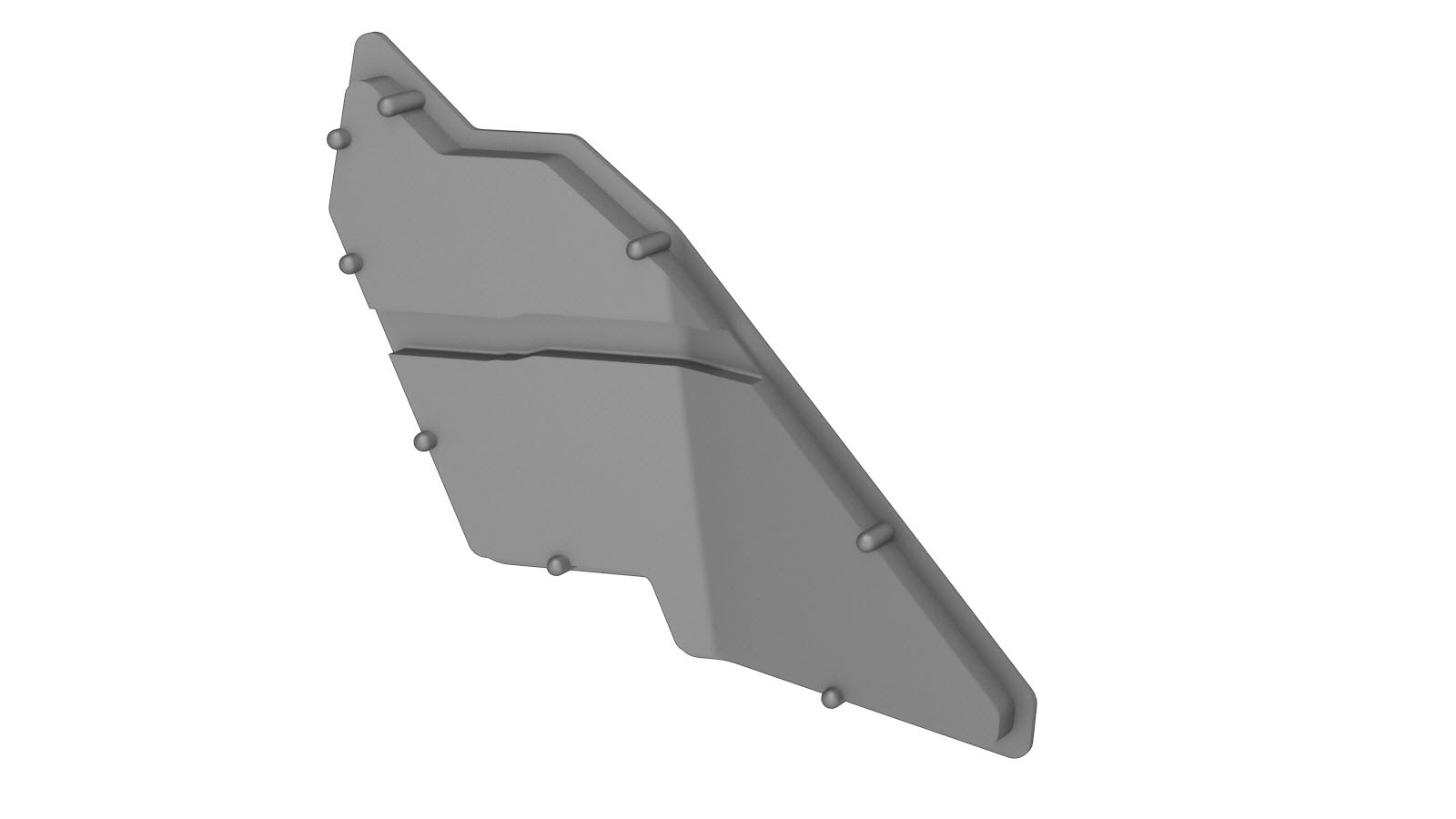

| 1 | Deflector de NVH de la base de pedales izquierdo | Referencia de Tesla 1622950-00-A. |

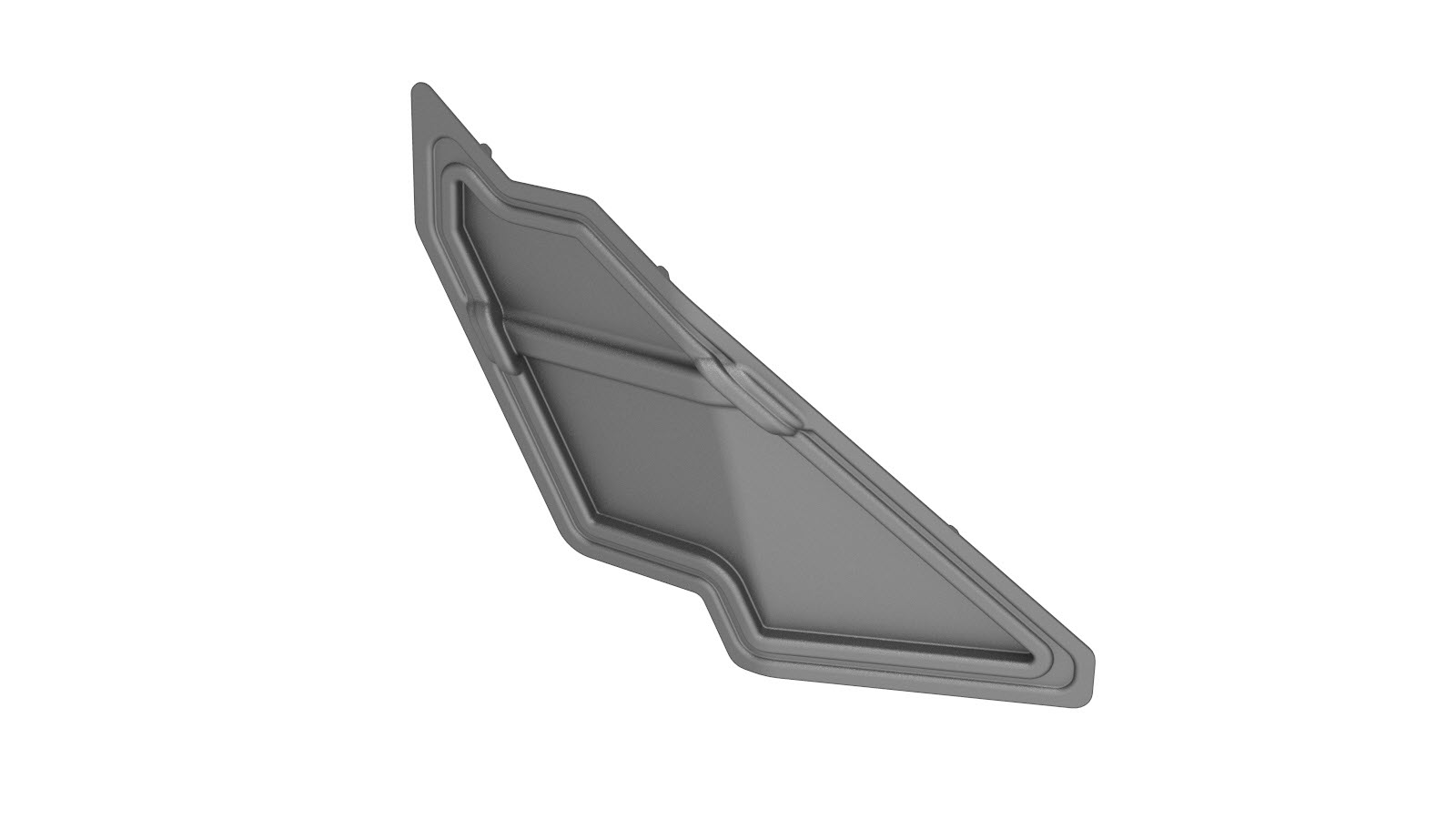

| 1 | Deflector de NVH de la base de pedales derecho | Referencia de Tesla 1622951-00-A. |
| 11 | Remache estructural de alta resistencia, 6,5 mm | |
| 9 | Remache abombado estructural, 6,5 mm | |
| 2 | Remache avellanado, 4,8 mm, largo | |
| 8 | Remache avellanado estructural, 6,5 mm | |
| 2 | Remache de brida estructural | |
| 3 | Perno, cabeza Torx , M8x34 | Referencia de Tesla 1022448-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Conjunto de la torre del amortiguador (delantero).
-
Retire Lateral de la cubierta.
-
Retire Larguero (completo).
-

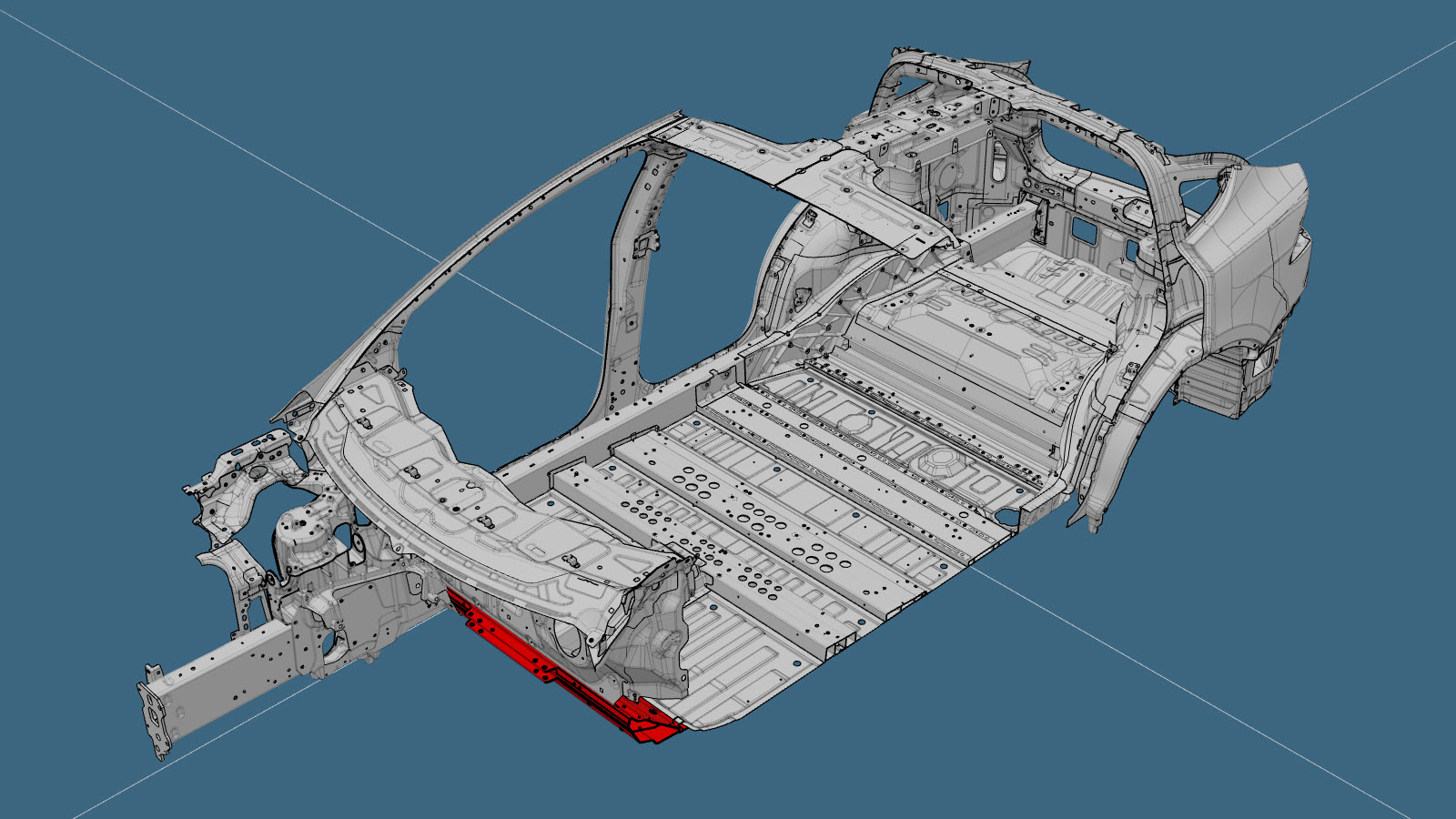

Retire el componente original.
-

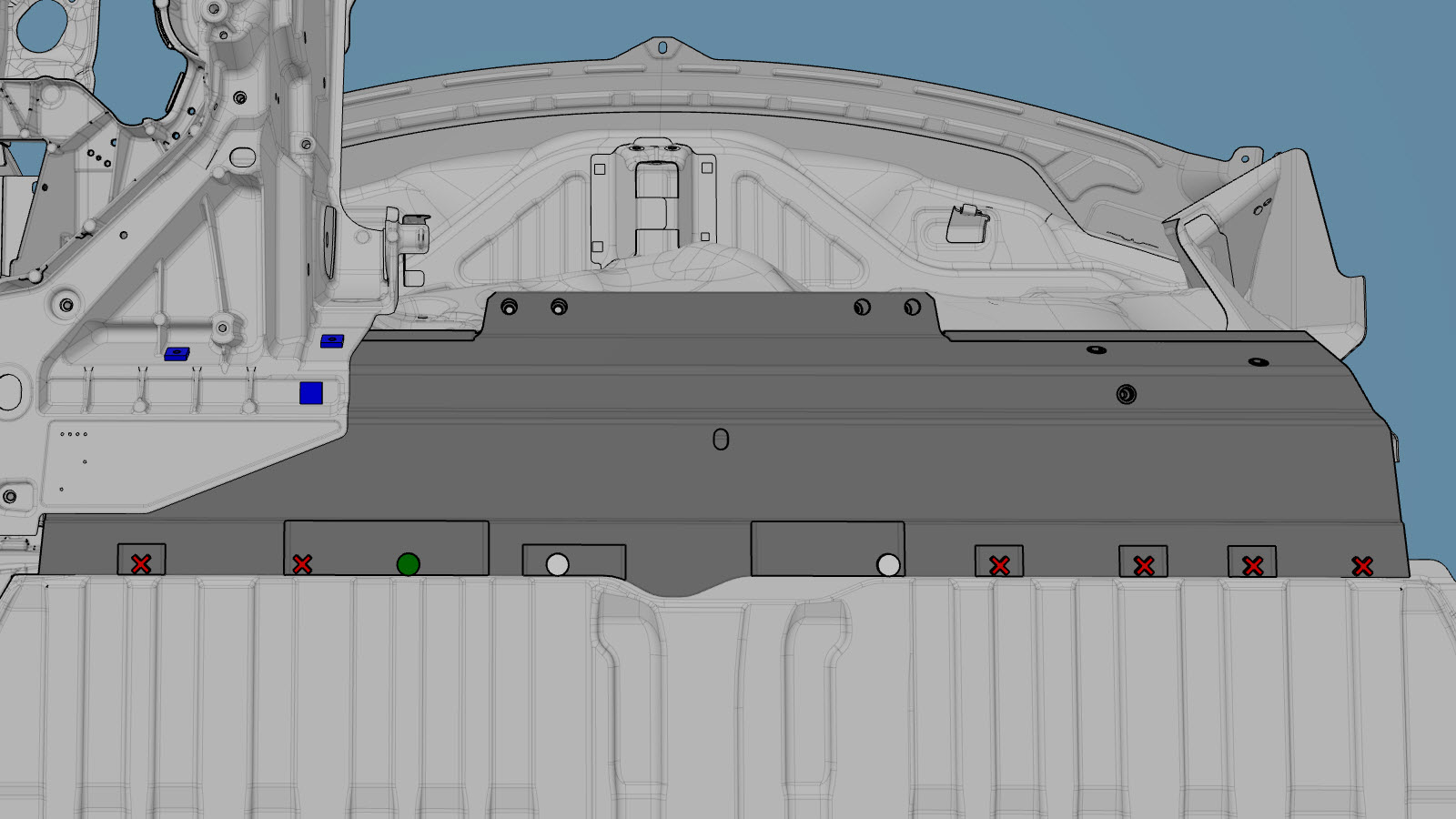

Preparación para la instalación.

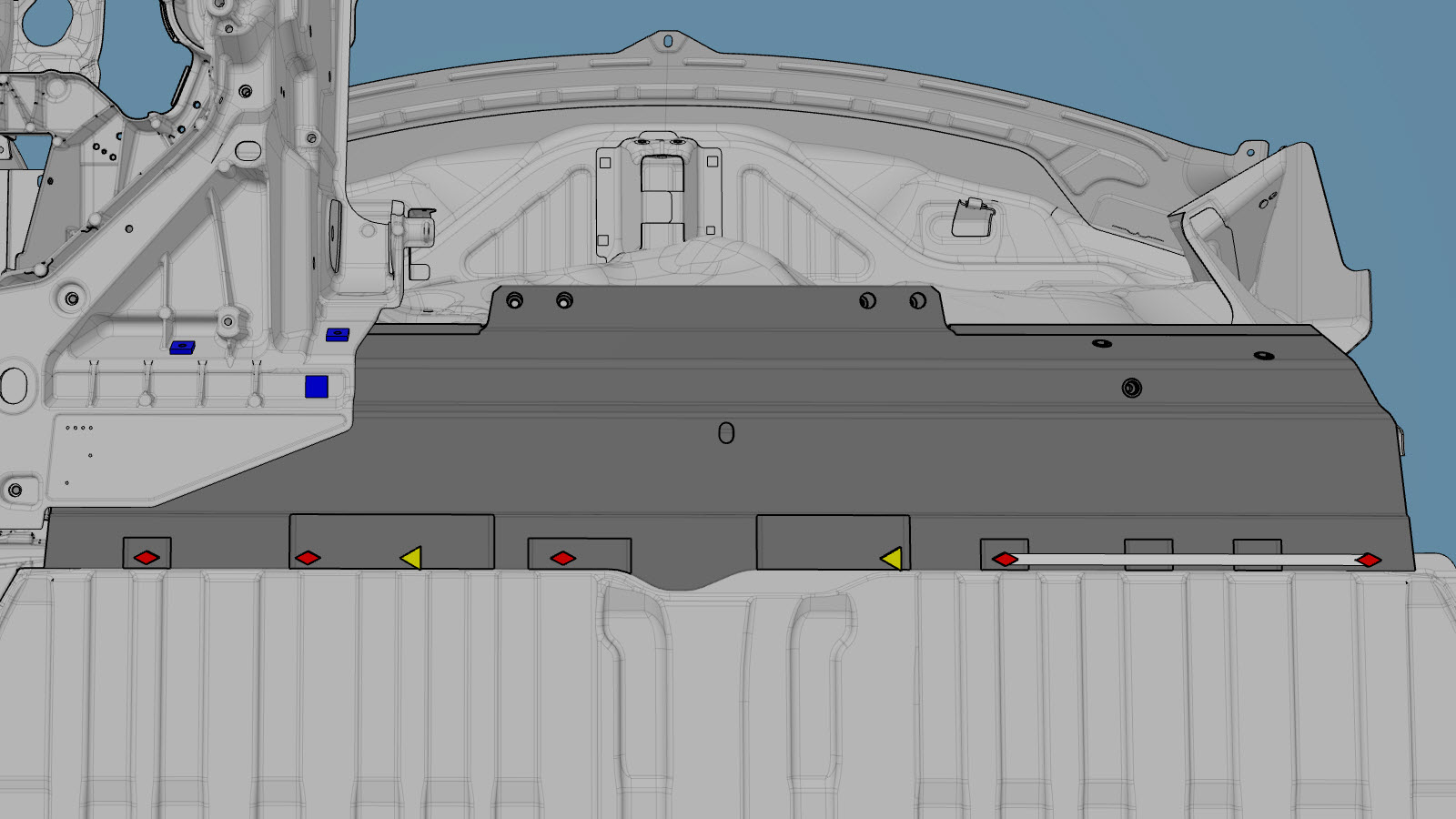

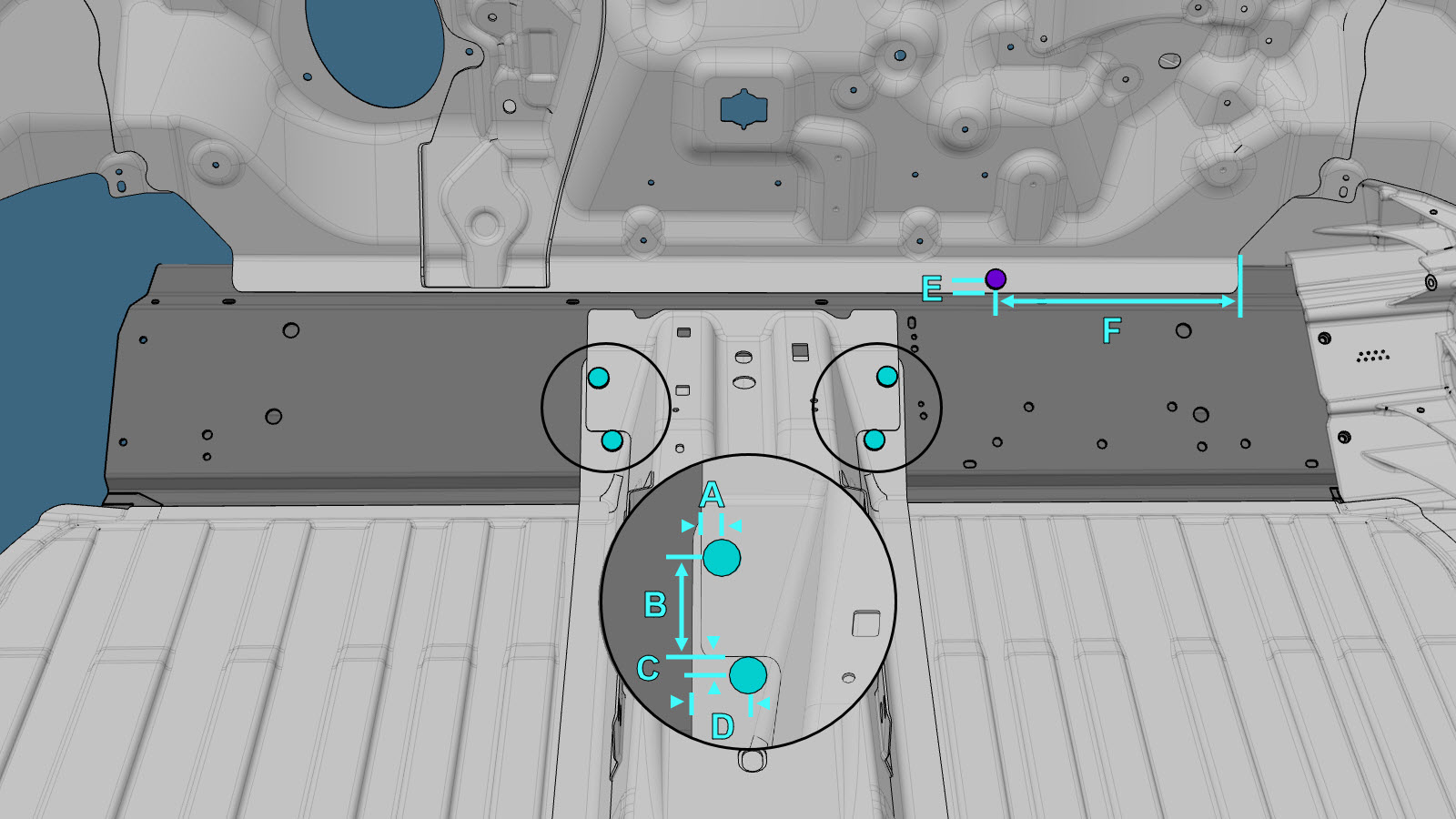

o Remaches estructurales de alta resistencia, 6,5 mm

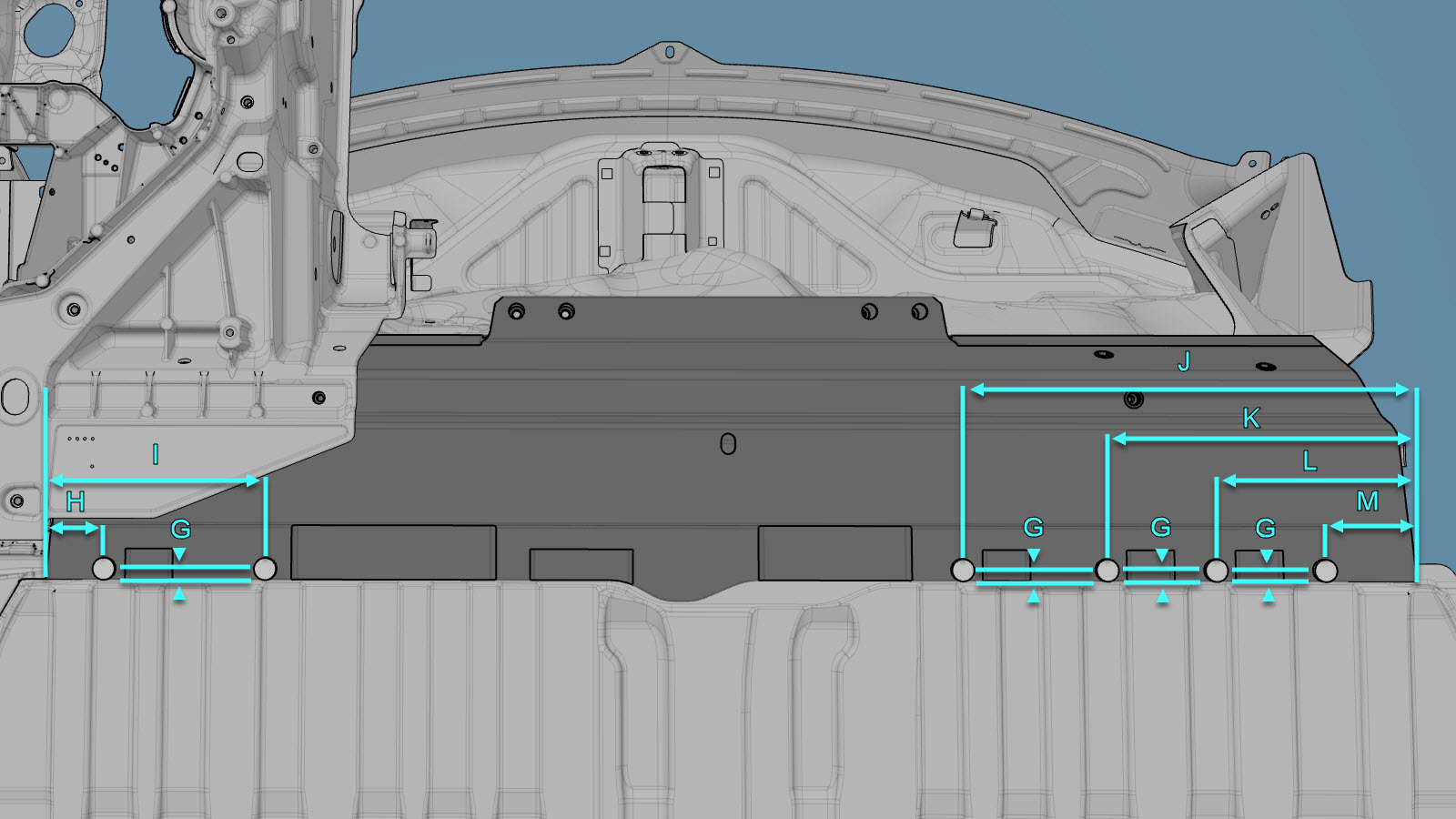

- A = 12 mm
- B = 53 mm
- C = 10 mm
- D = 31 mm
- G = 15 mm
- H = 20 mm
- I = 44 mm
o Remaches abombados estructurales, 6,5 mm- E = 14 mm
- F = 252 mm
o Remaches avellanados, 4,8 mm, largos
o Remaches avellanados estructurales, 6,5 mm- J = 10 mm
- K = 52 mm
- L = 198 mm
- M = 409 mm
- N = 279 mm
- O = 181 mm
- P = 82 mm

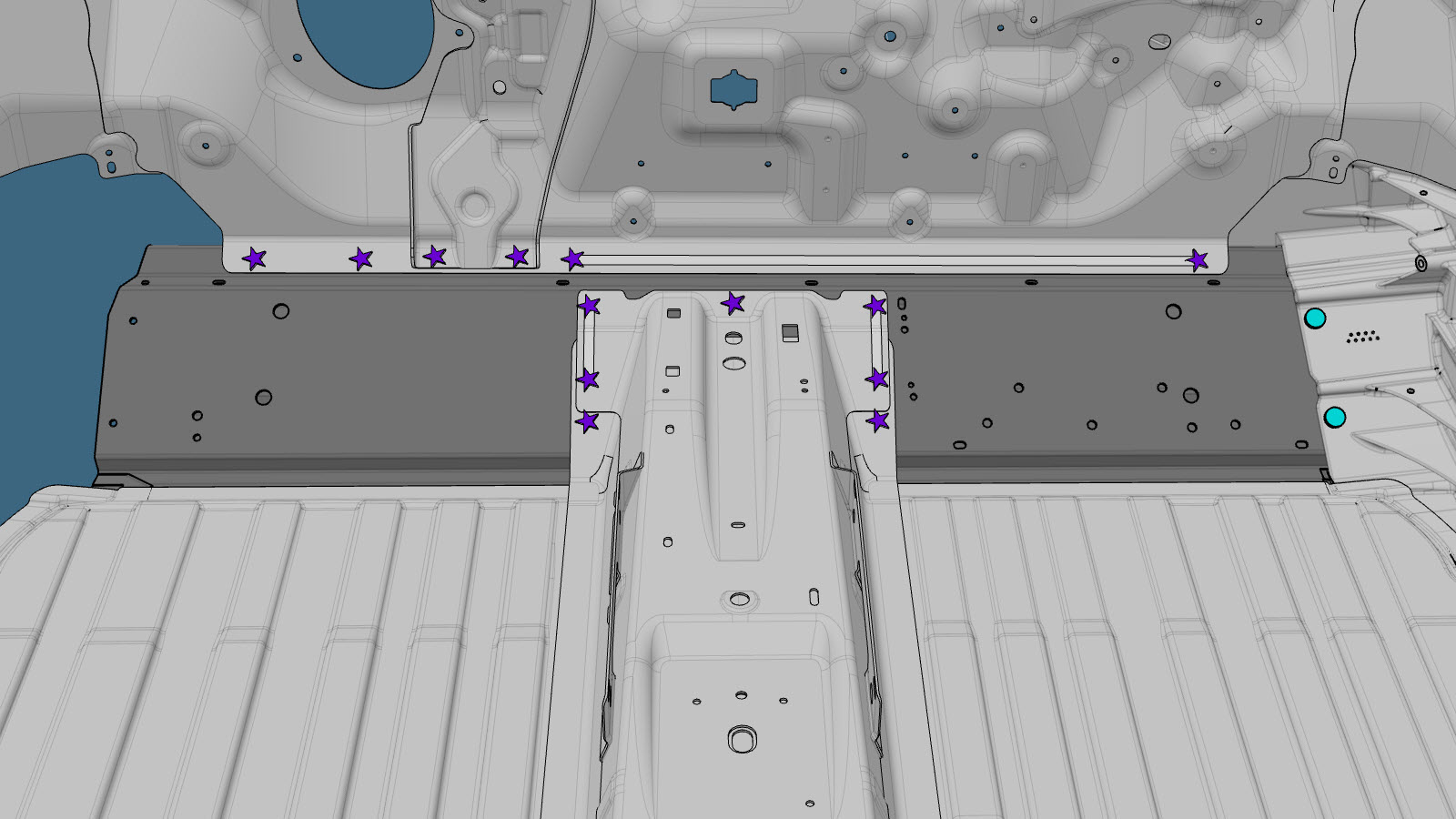

- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-

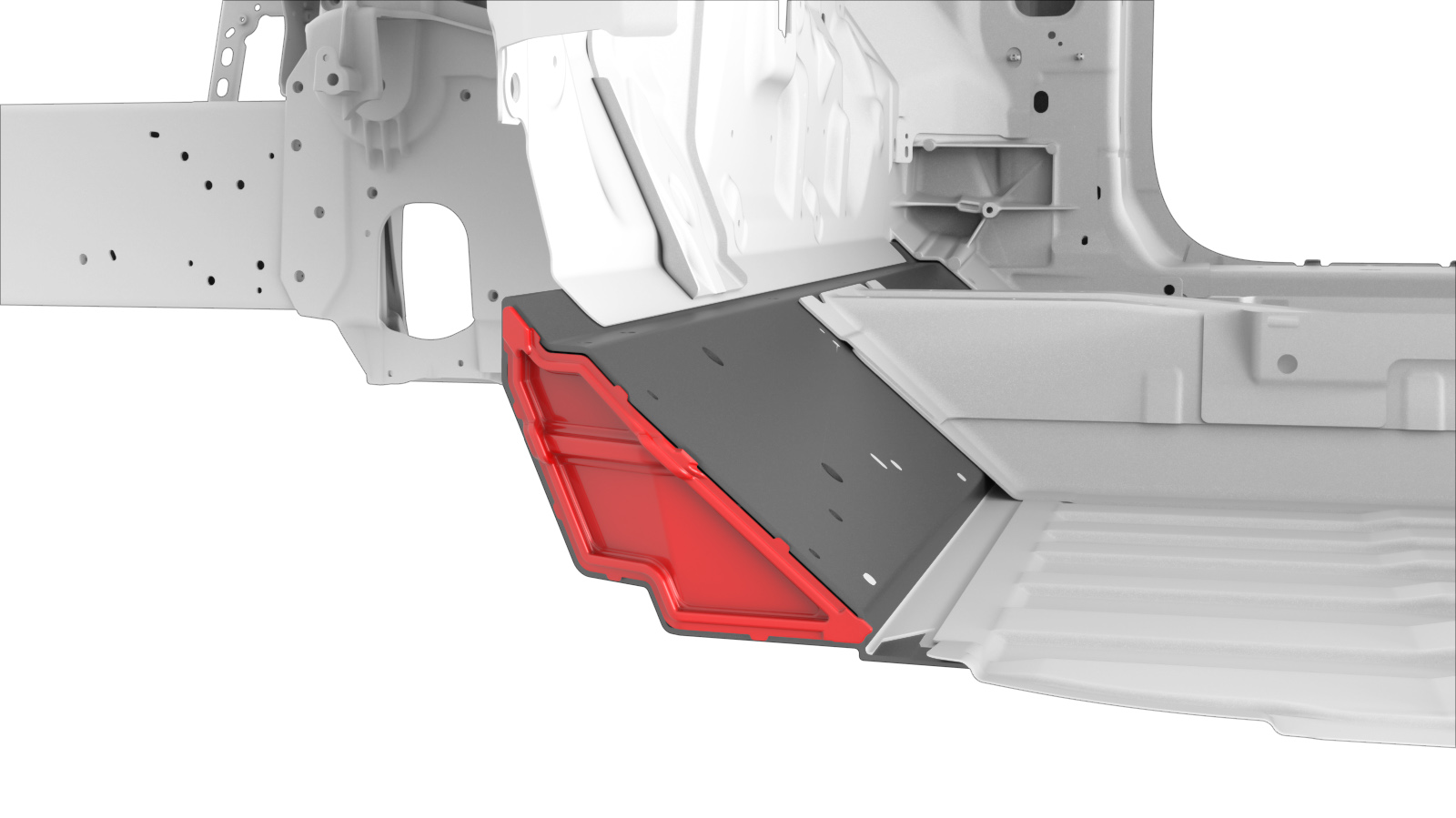

Instale los deflectores de NVH en el conjunto de la base de pedales.
-
Instale el componente o los componentes nuevos.
Apriete todos los pernos a 30 Nm.
-
Instalar Conjunto de la torre del amortiguador (delantero).
-
Instale Lateral de la cubierta.
-
Instale Larguero (completo).
- Efectúe las operaciones posteriores a la reparación necesarias.
