Refuerzo del pilar de la bisagra

Código de corrección: 10100130302 10100130402 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

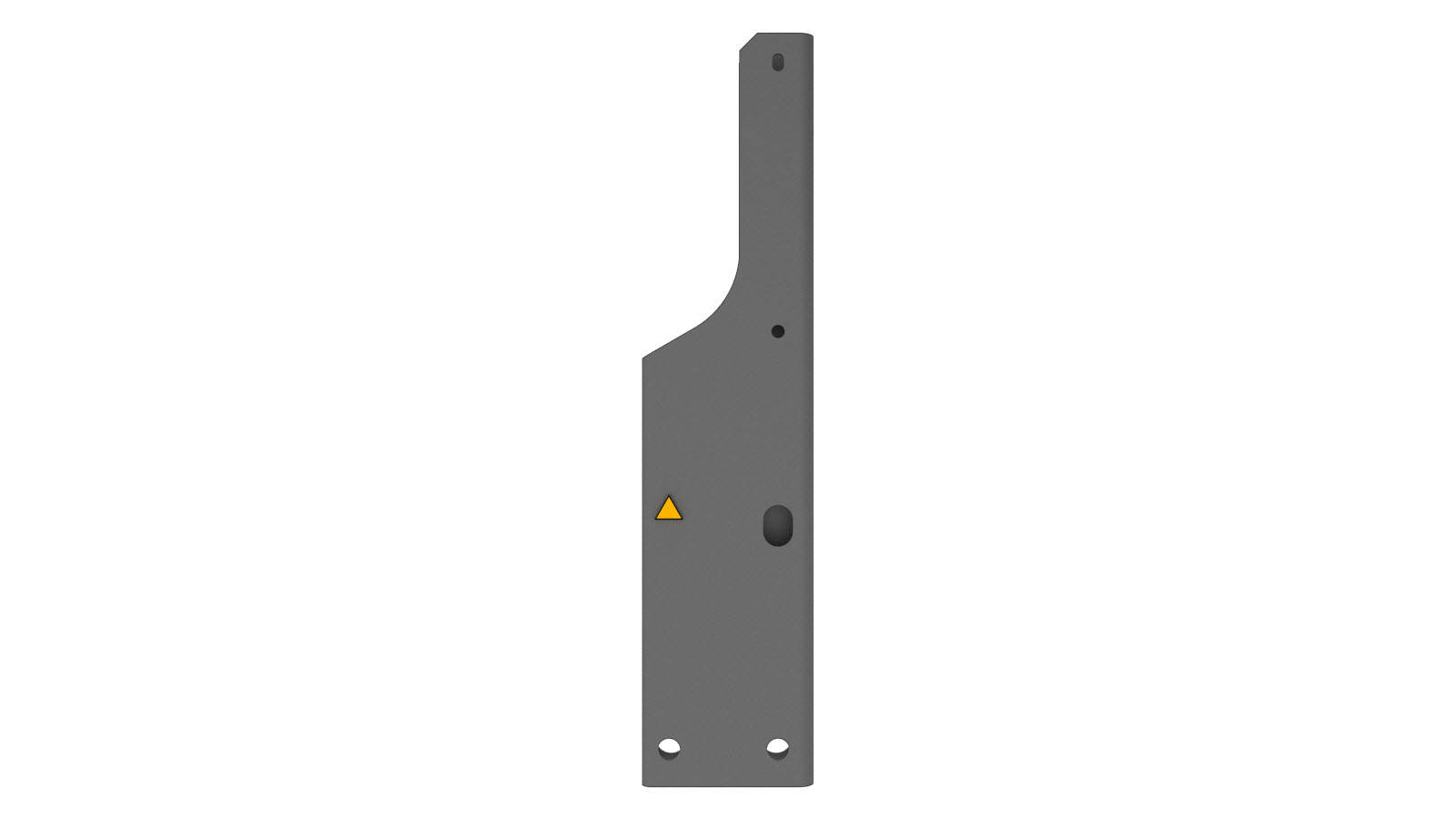

1 CONJ-REF PILAR DE LA BISAGRA INF (refuerzo de pilar de la bisagra)
2 Perno Referencia de Tesla 1006529-00-A.
1 Remache tubular Referencia de Tesla 1038174-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire la porción necesaria de Exterior del lateral de la carrocería para dejar al descubierto el componente situado debajo que se va a sustituir.
  2. Retire Refuerzo del pilar A.

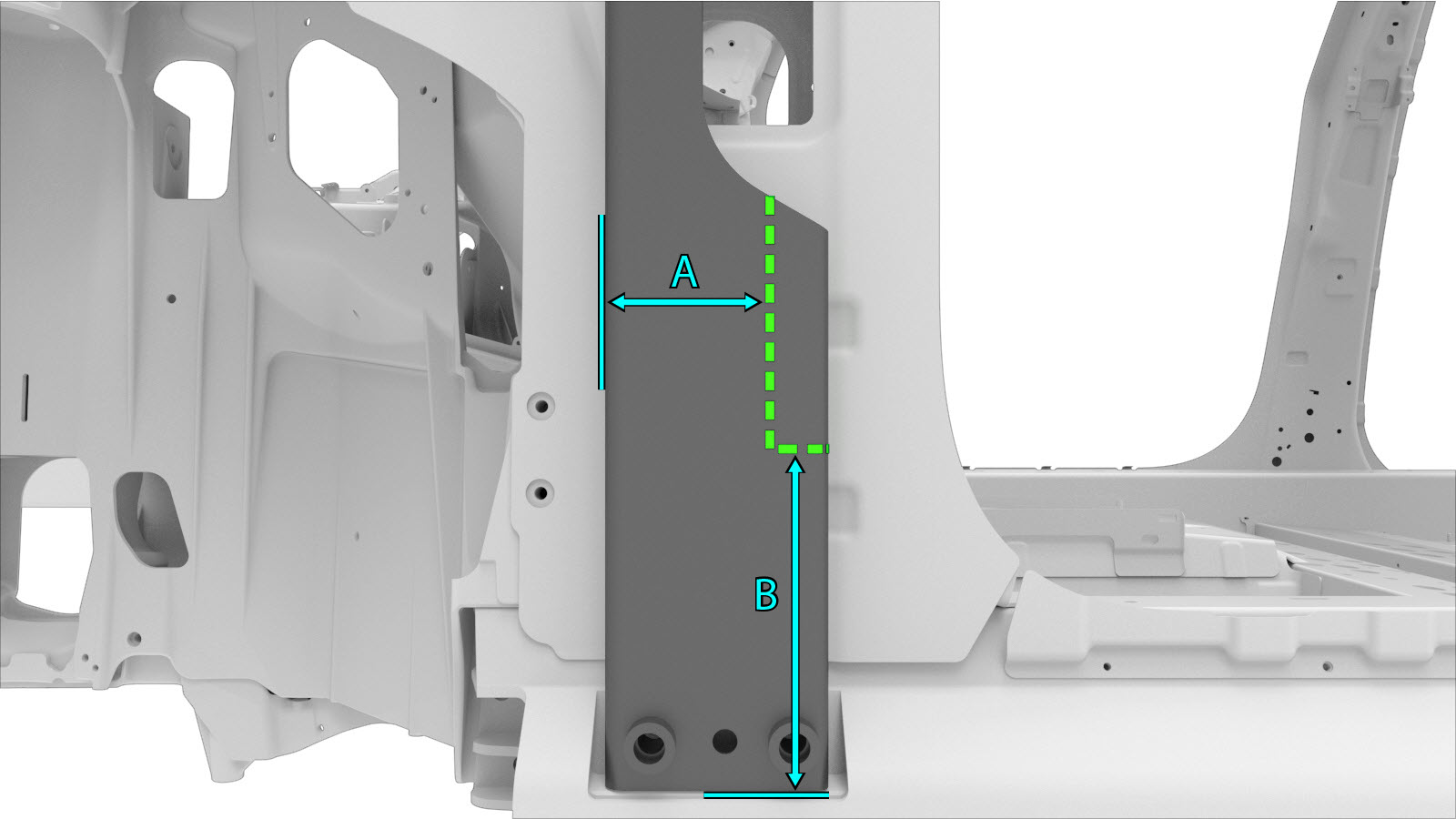

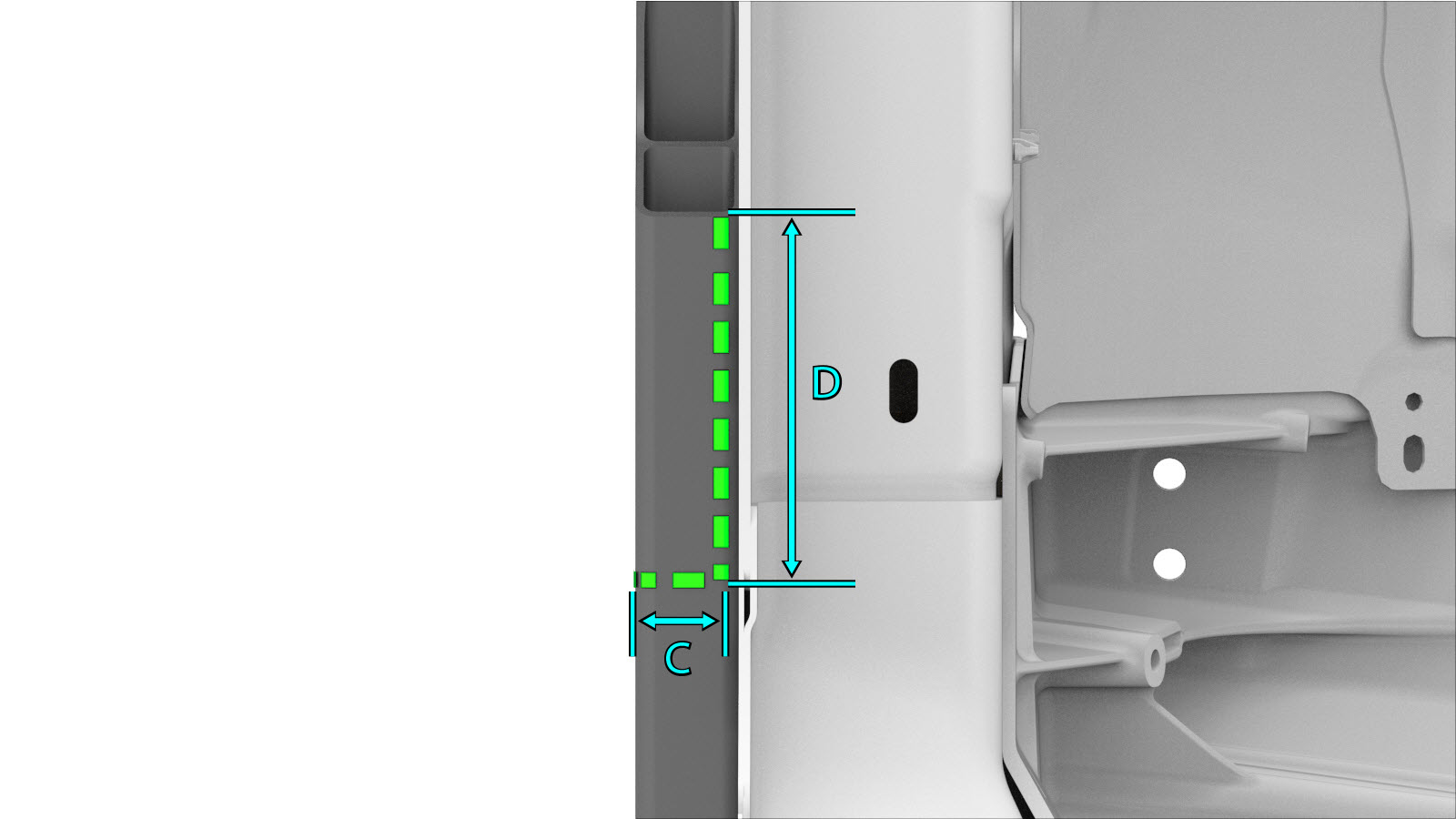

  3. Corte el componente original en las ubicaciones indicadas.

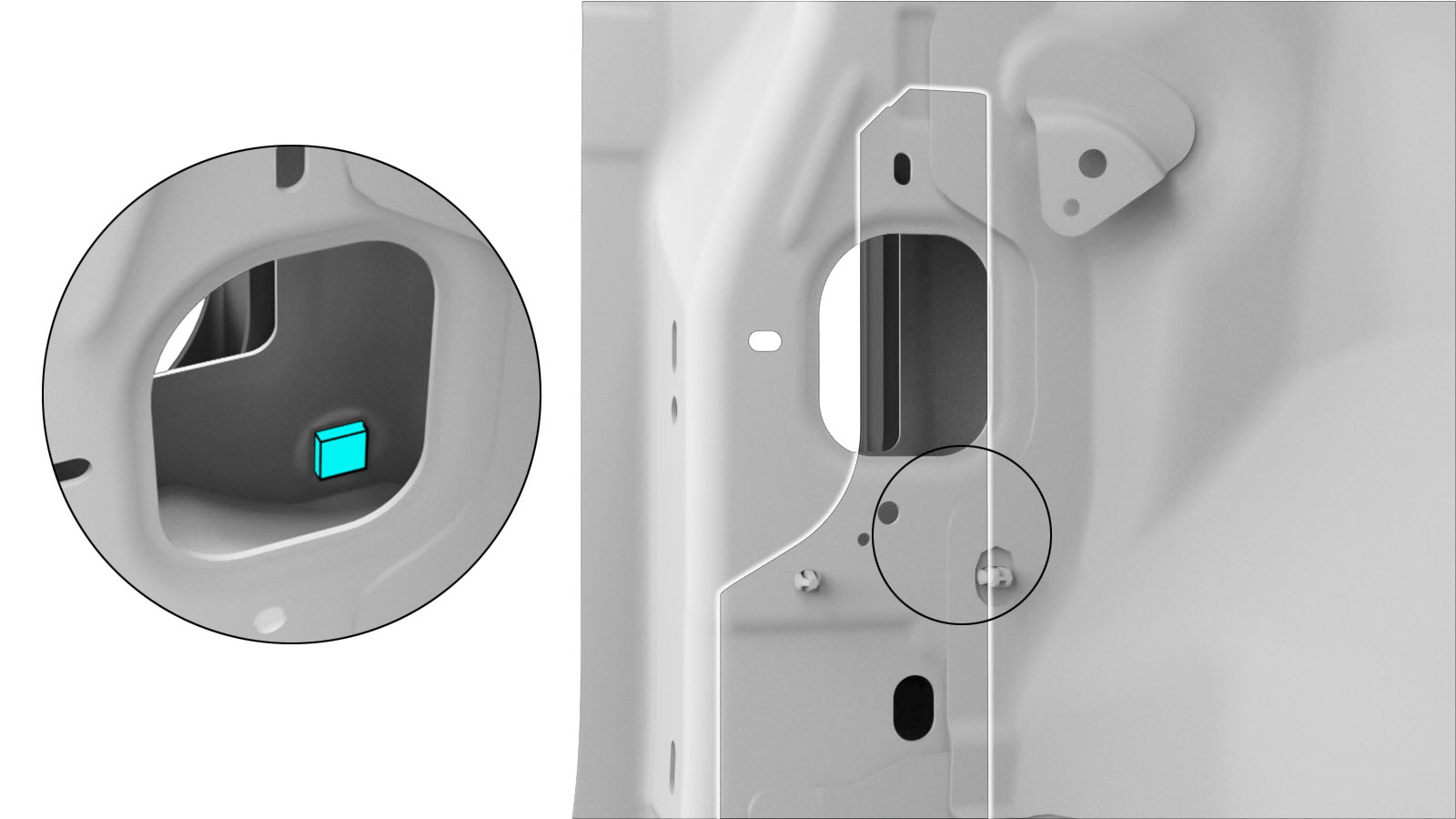

    Este corte permitirá el acceso a un remache taladrado que se debe quitar para poder retirar el componente original.

    Línea de corte

    Línea/punto de referencia

    • A = 85 mm.
    • B = 175 mm.
    • C = 27 mm.
    • D = 112 mm.

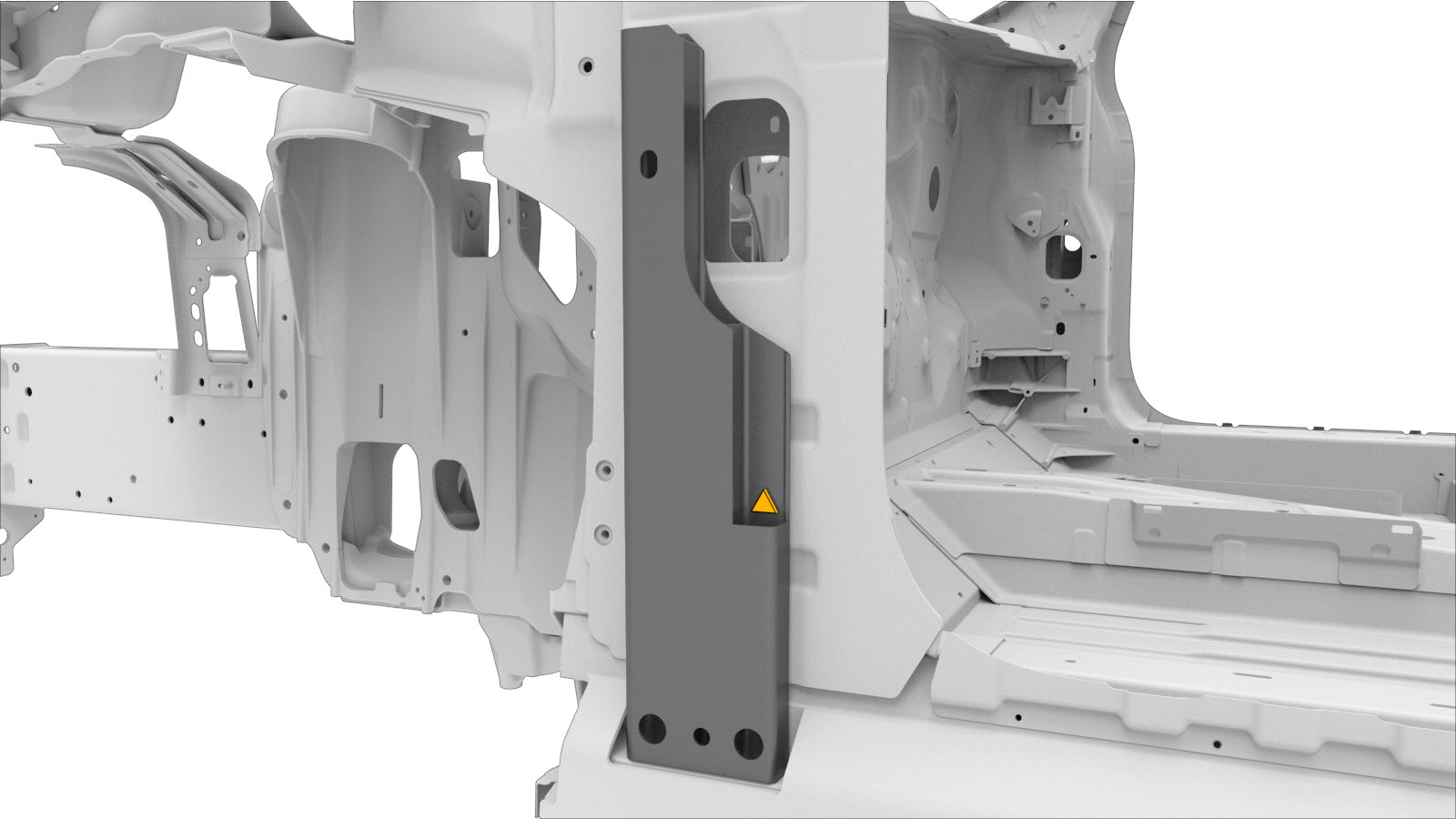

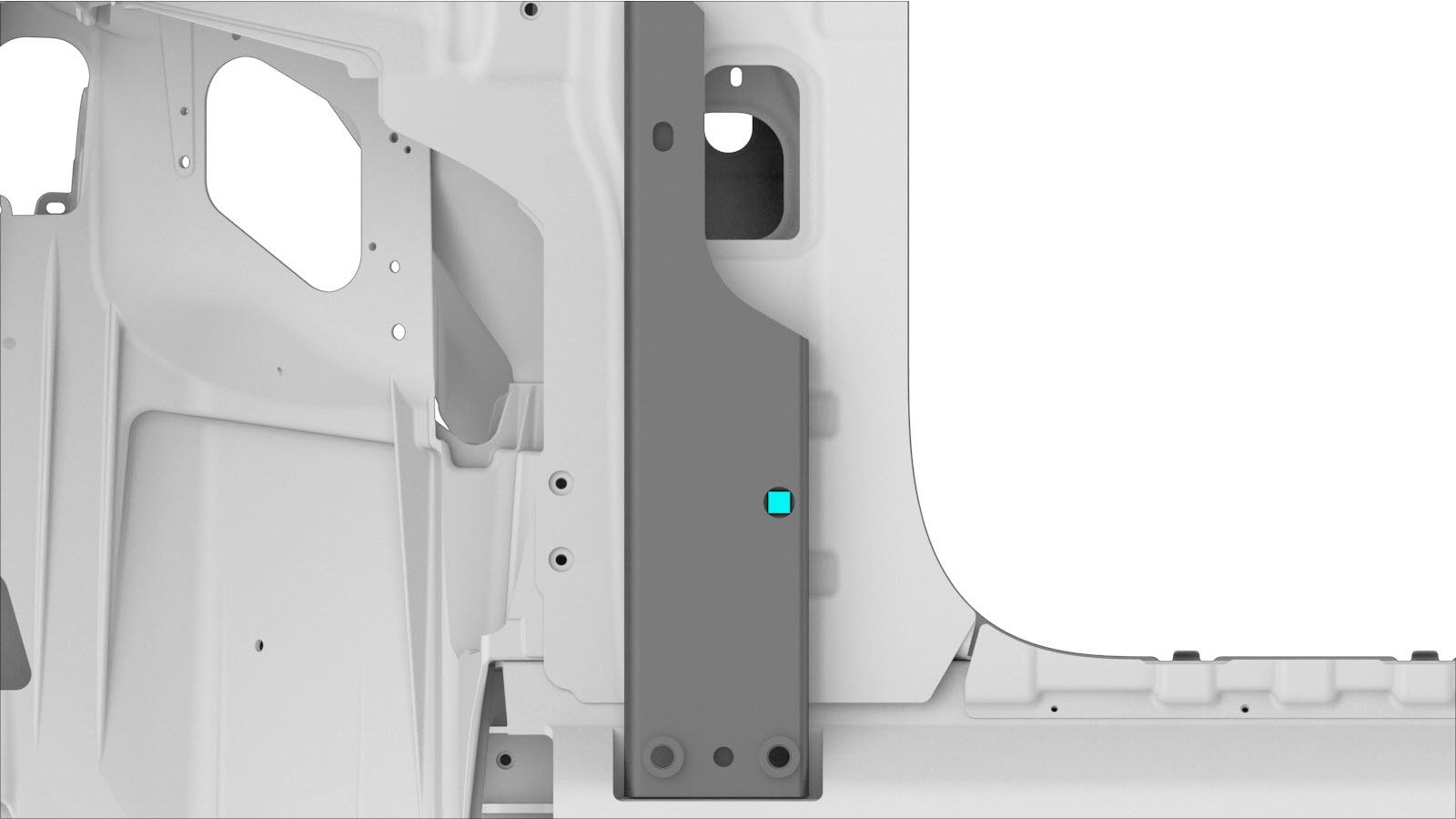

  4. Retire el componente original.
    Remache tubular

    o Pernos

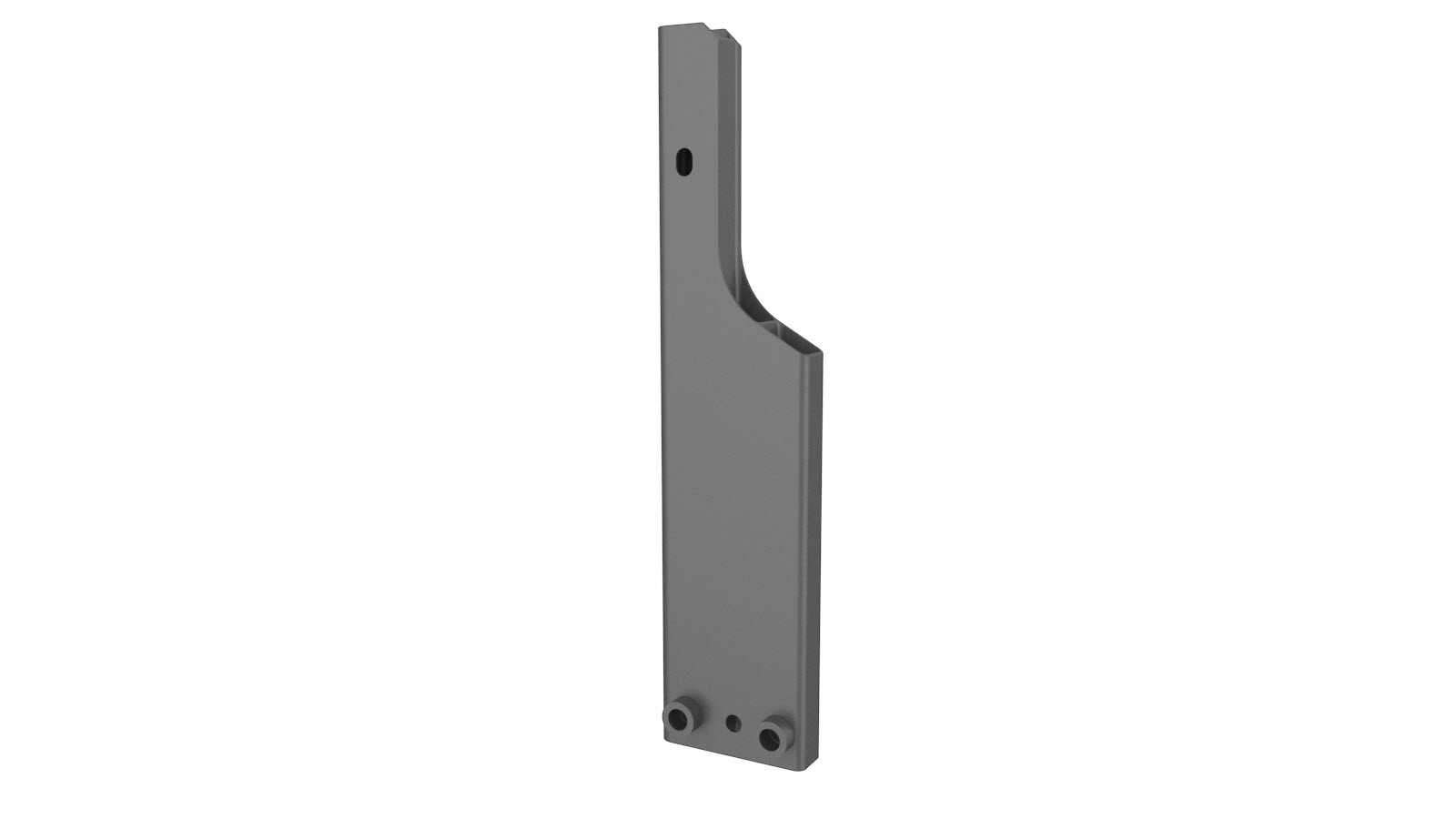

  5. Quite la tuerca de remache de la pieza de servicio del refuerzo del pilar de gozne.

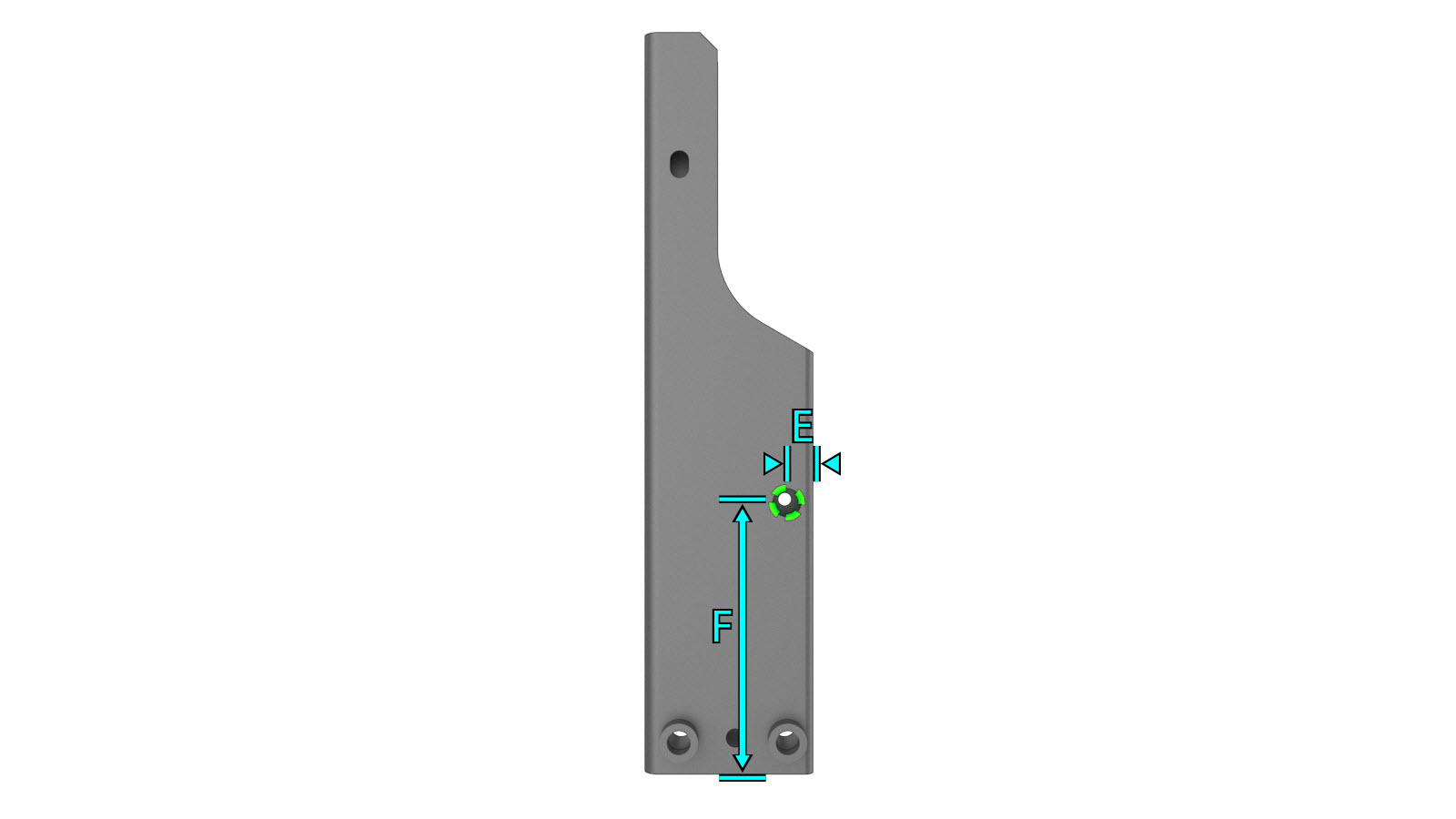

  6. Perfore un orificio de 20 mm en la pieza de servicio de refuerzo del pilar de la bisagra en la ubicación indicada.

    Línea de corte

    Línea/punto de referencia

    • E = 20 mm.
    • F = 185 mm.

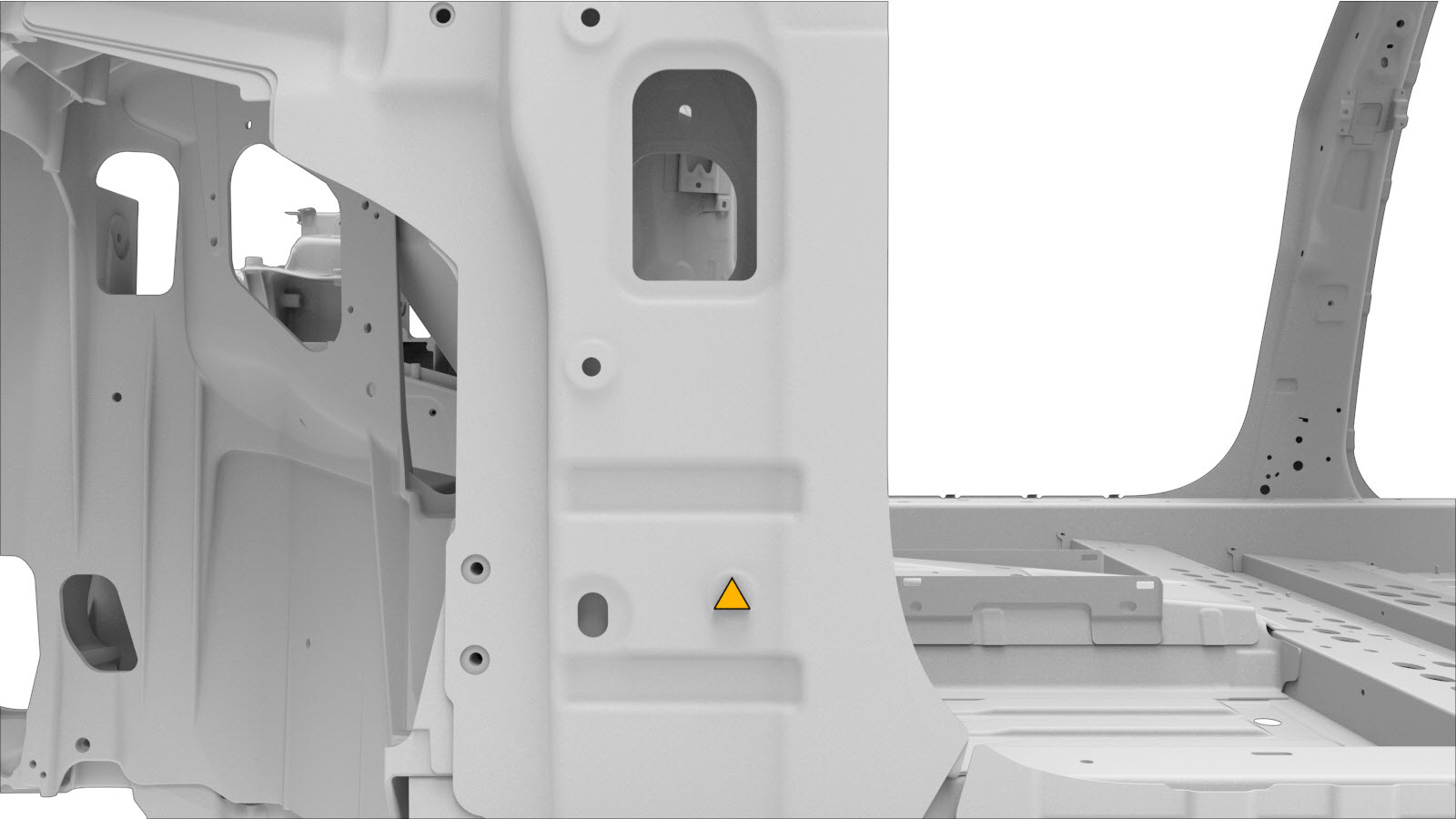

  7. Preparación para la instalación.
    o Pernos

    Remache tubular

  8. Instale el componente o los componentes nuevos.
    Apriete los pernos a 10 Nm.
  9. Instale Refuerzo del pilar A.
  10. Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  11. Efectúe las operaciones posteriores a la reparación necesarias.
