Interior del pilar de la bisagra
Código de corrección:
10100130502
10100129302
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

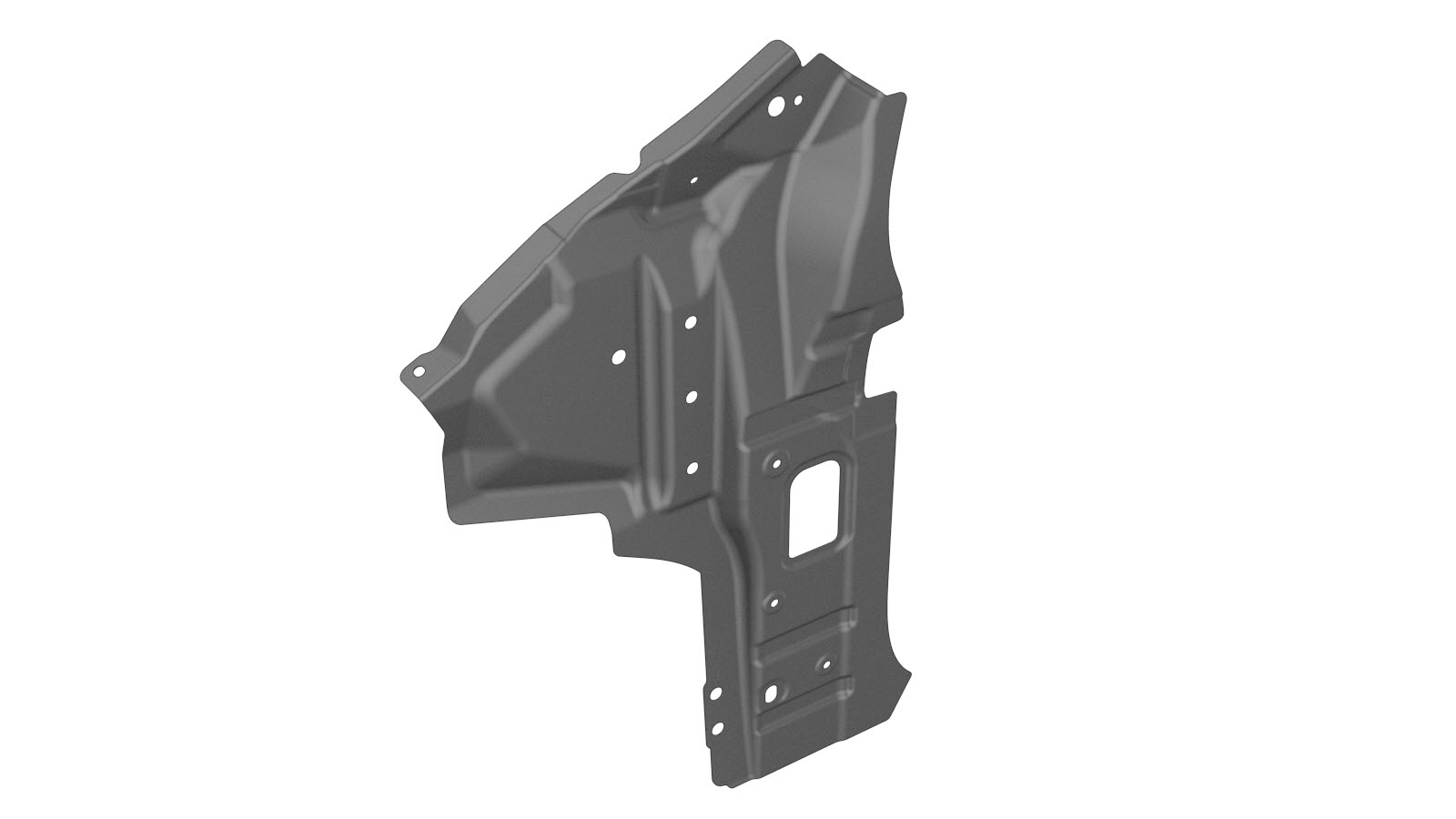

| 1 | CONJ-DL fijación pilar int (Interior del pilar de la bisagra) | |
| Izquierdo 3 o derecho 1 | Remache estructural de alta resistencia, 6,5 mm | |
| Izquierdo 2 o derecho 4 | Remache abombado estructural, 6,5 mm | |
| 3 | Remache avellanado estructural, 6,5 mm | |
| 3 | Remache Flow Form S18 | |
| Se necesita 1 remache; pida 10 remaches | Remache Flow Form S48 | |
| 6 | Remache Flow Form S58 | |
| 1 | Perno , M6X18,[88],G0110,MAT | Referencia de Tesla 1006529-00-A. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Refuerzo del pilar de la bisagra.
-

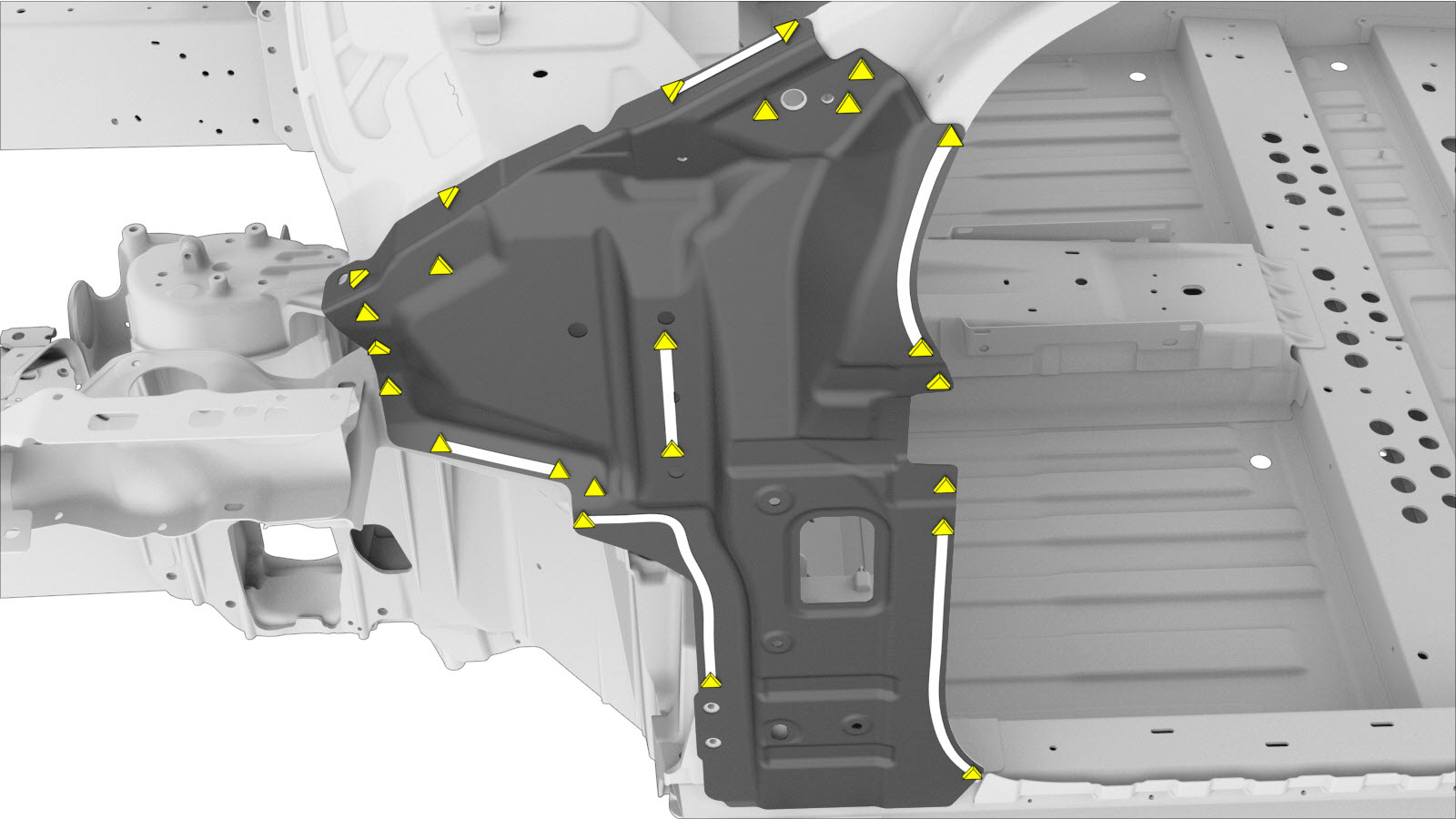

Retire el componente original.
o Soldaduras por puntos de fábrica
-

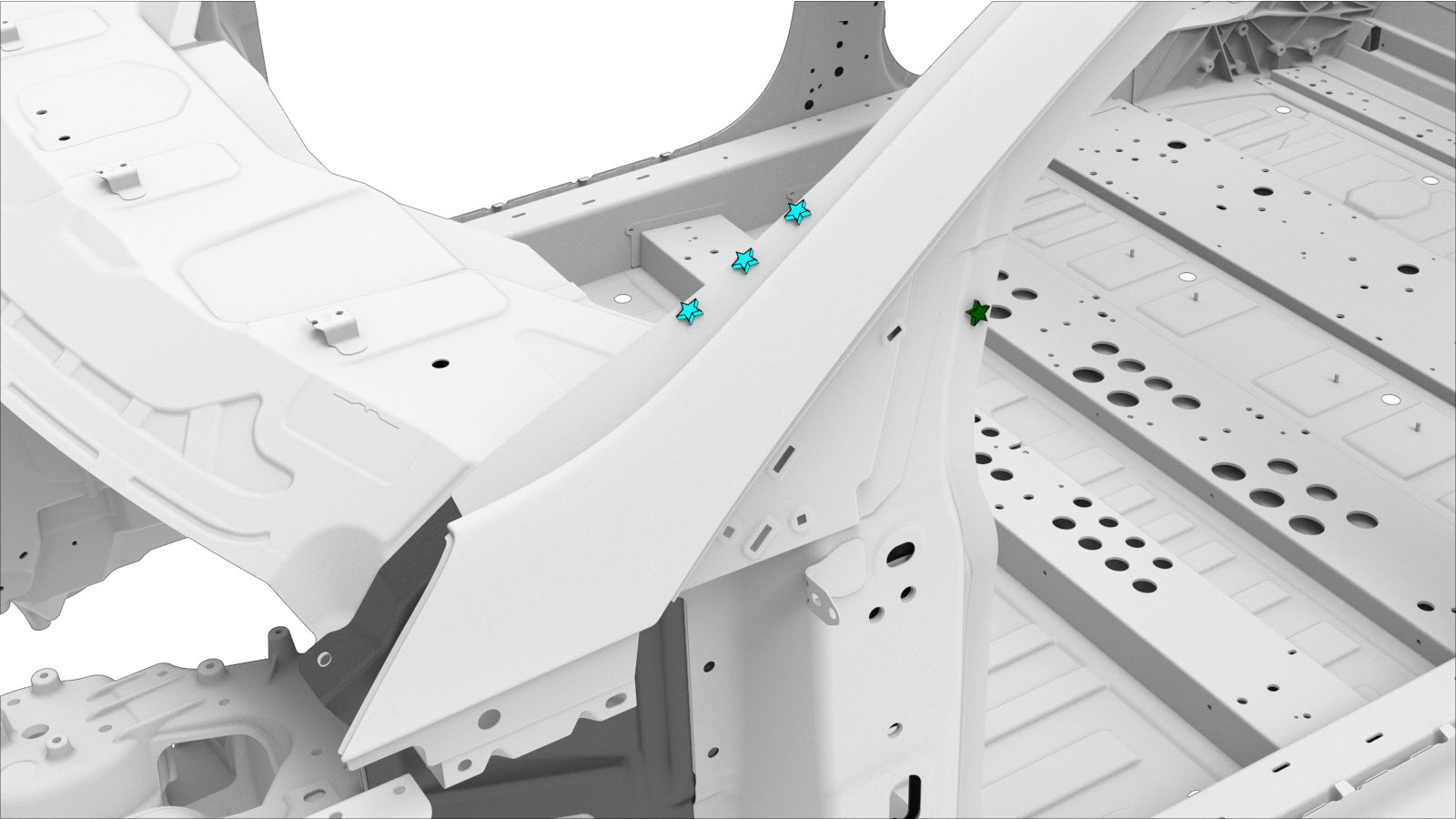

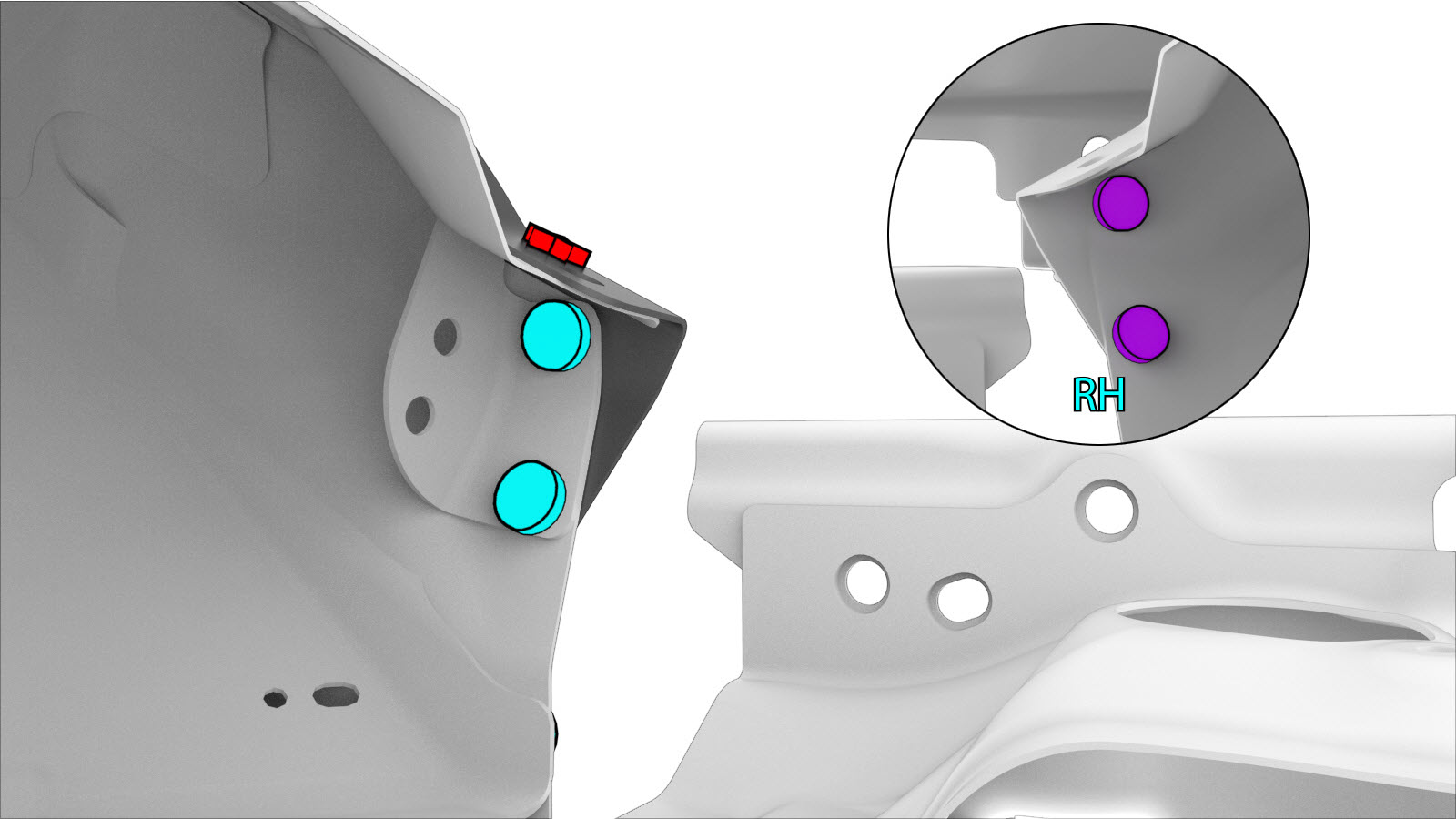

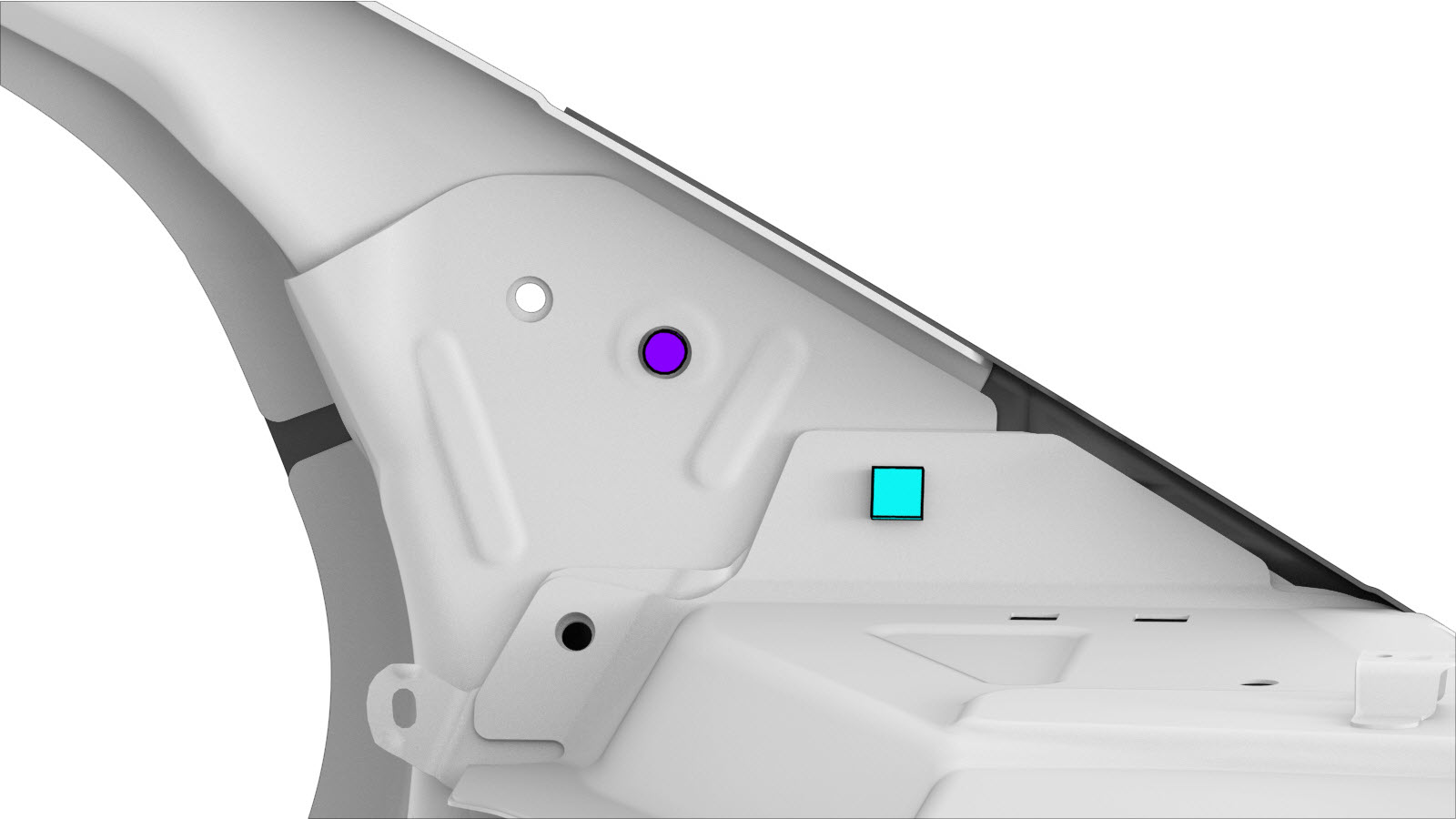

Preparación para la instalación.

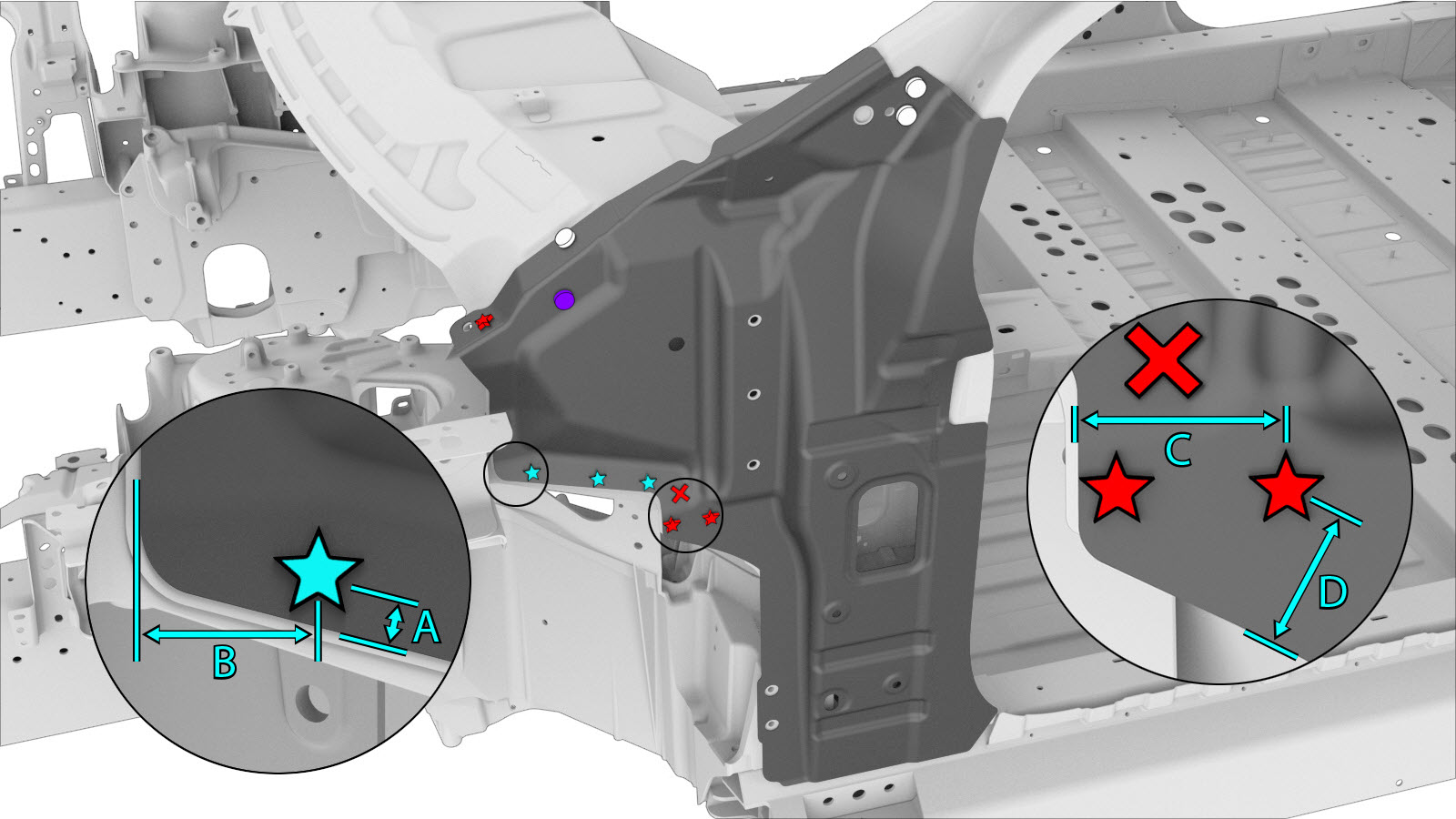

NotaUna X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches abombados estructurales, 6,5 mm
o Remaches avellanados estructurales, 6,5 mm
o Remaches Flow Form, S58- A = 10 mm.
- B = 36 mm.
o Remaches Flow Form, S18- C = 49 mm.
- D = 35 mm.
o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete el perno a 12 Nm.
-
Instale Refuerzo del pilar de la bisagra.
-
Instale las fijaciones como se indica.
-
Instale Soporte exterior del pilar A (inferior).
- Efectúe las operaciones posteriores a la reparación necesarias.
