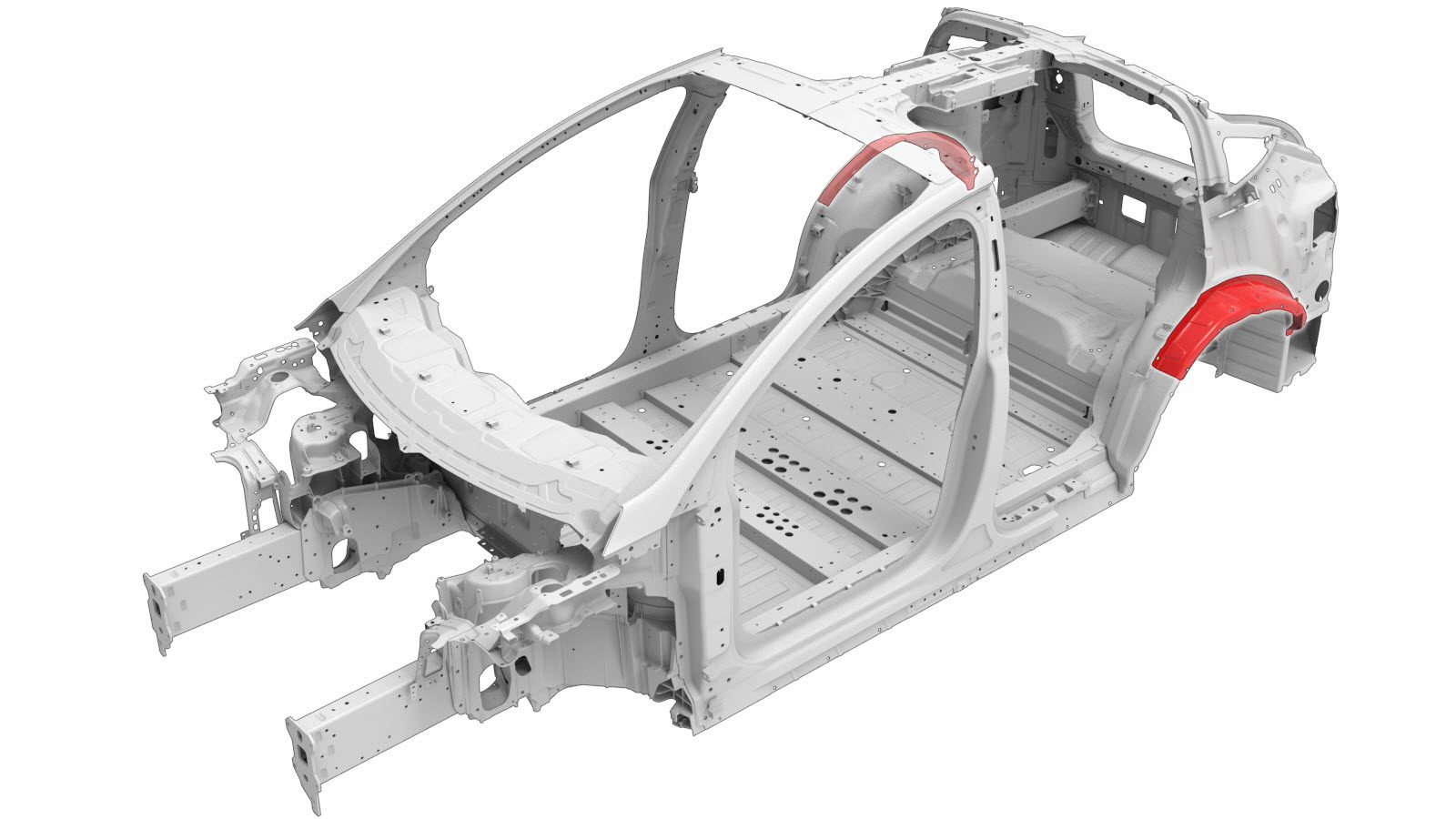

Paso de rueda exterior

Código de corrección: 10101904202 10101904302 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

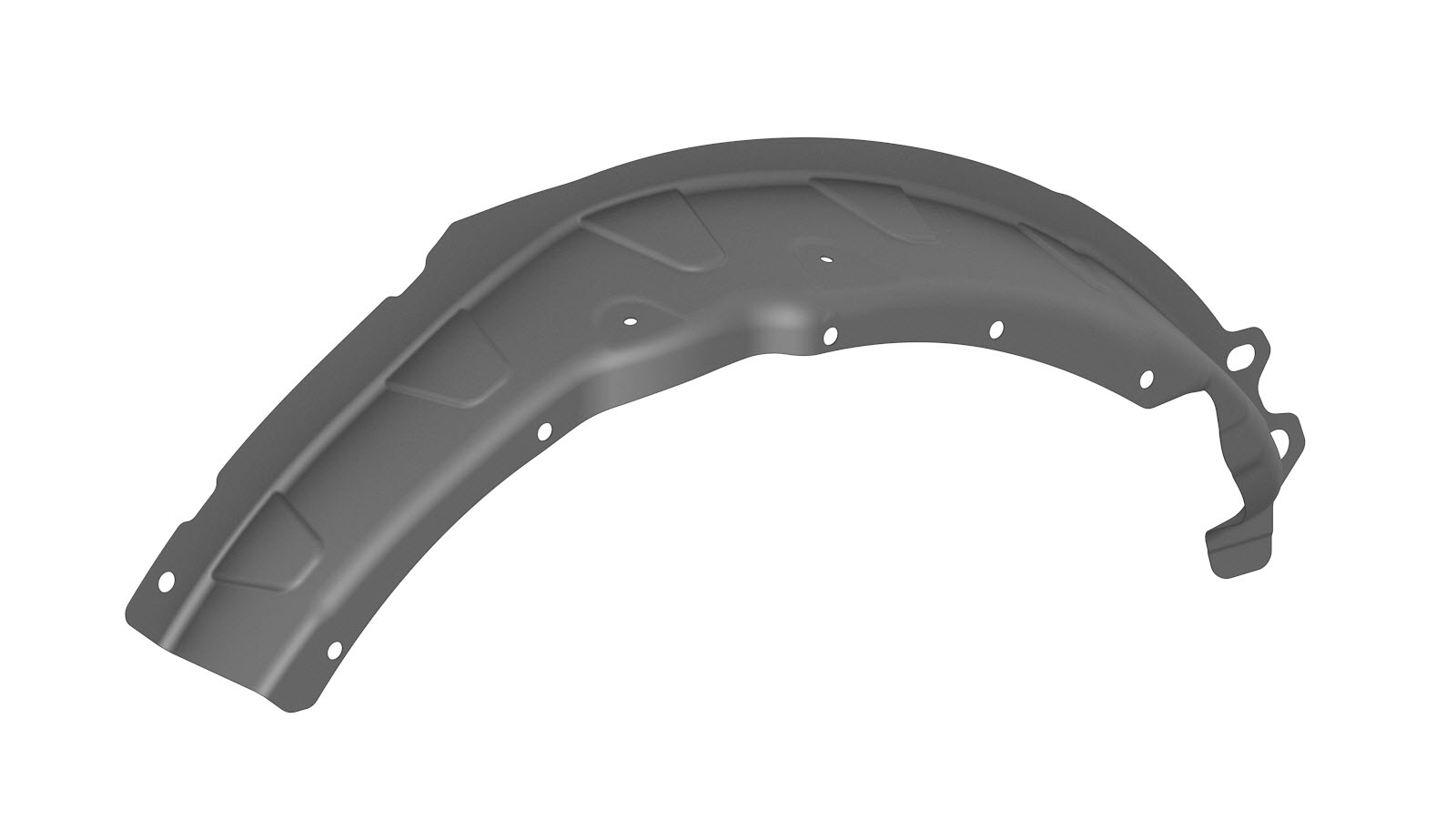

1 PANEL - ARCO DE RUEDA TRASERO (Paso de rueda exterior)
17 Remache abombado estructural, 6,5 mm
1 Remache, 4,8 mm
2 Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Exterior de la aleta trasera (completa) (vehículos fabricados hasta el 14 de febrero de 2022).

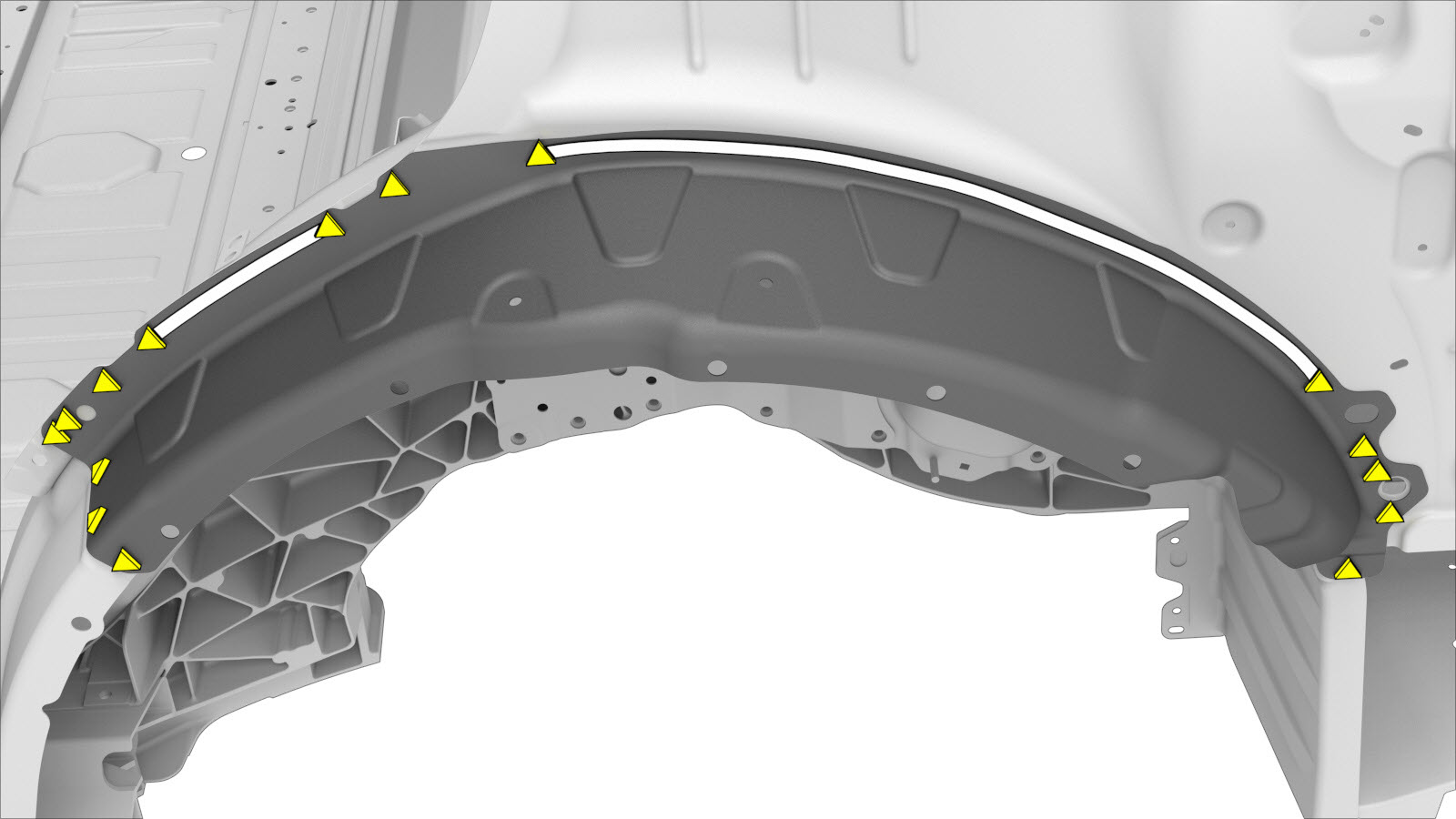

  2. Retire el componente original.
    o Soldaduras por puntos de fábrica

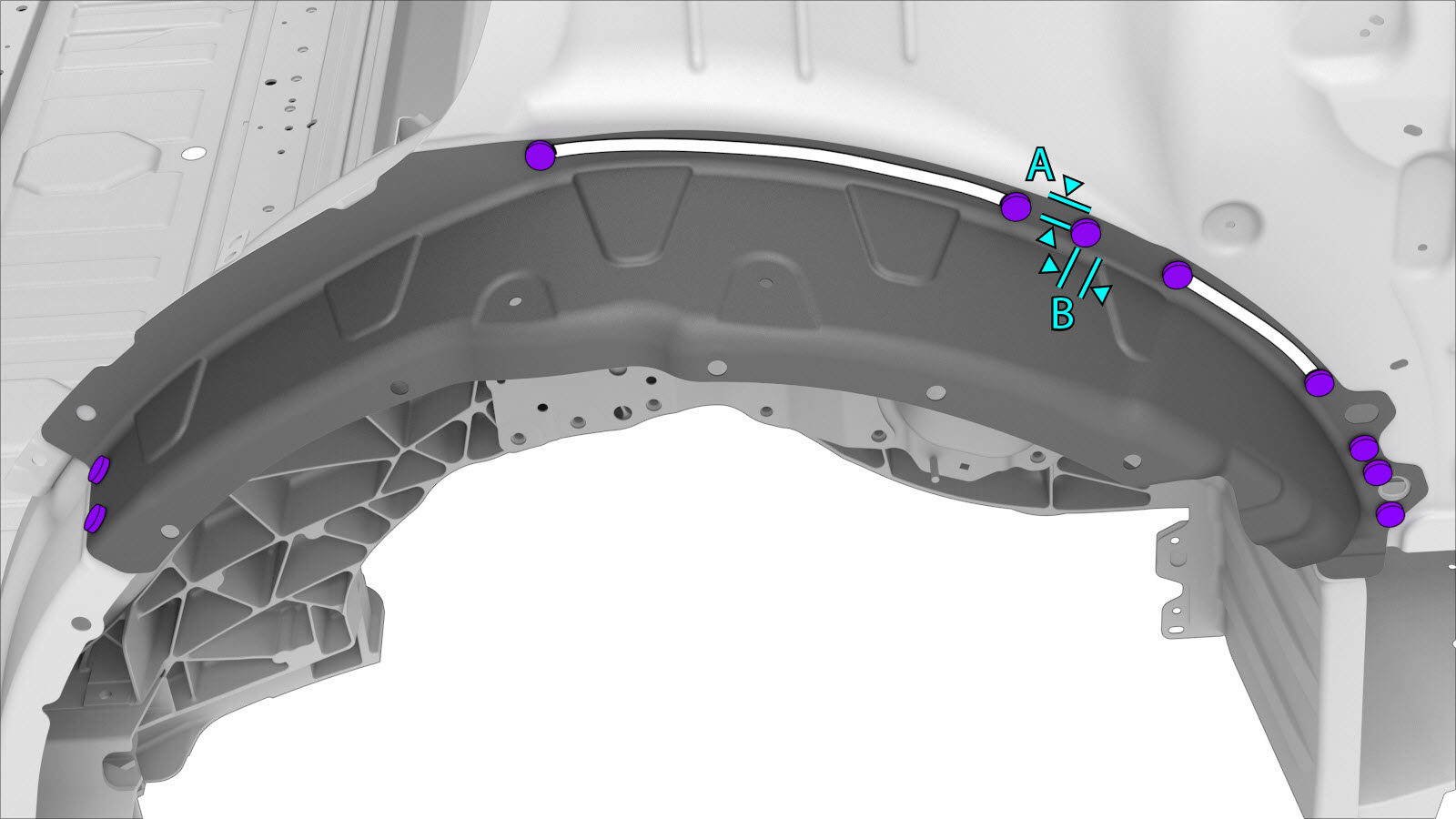

  3. Preparación para la instalación.
    o Remaches abombados estructurales, 6,5 mm
    • A = 11 mm.
    • B = 17 mm.
  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  5. Instale el componente o los componentes nuevos.
  6. Instale Exterior de la aleta trasera (completa) (vehículos fabricados hasta el 14 de febrero de 2022).

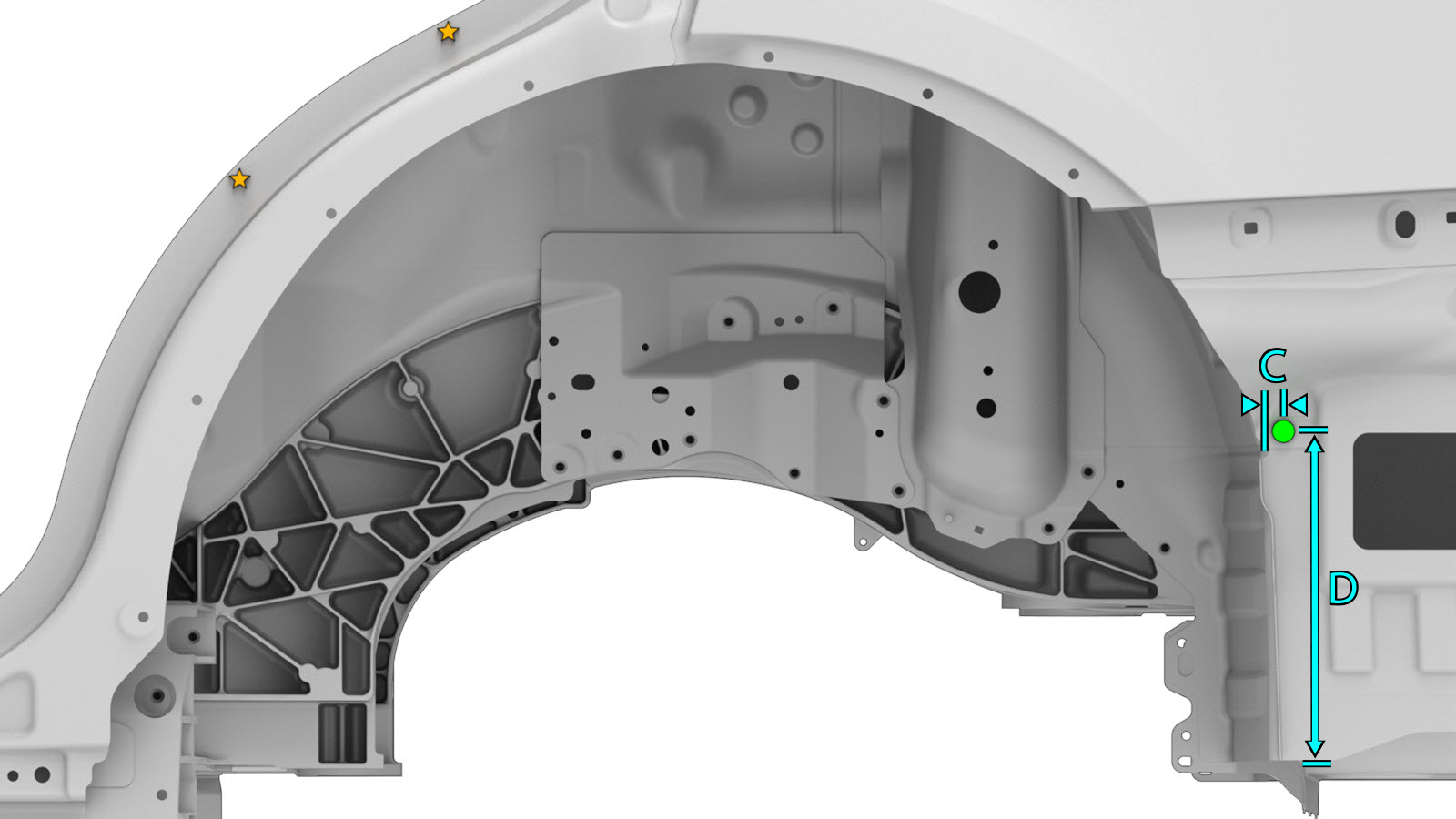

  7. Instale las fijaciones como se indica.
    o Remaches, 4,8 mm
    • C = 12 mm.
    • D = 264 mm.

    o Remaches Flow Form, S28

  8. Efectúe las operaciones posteriores a la reparación necesarias.
