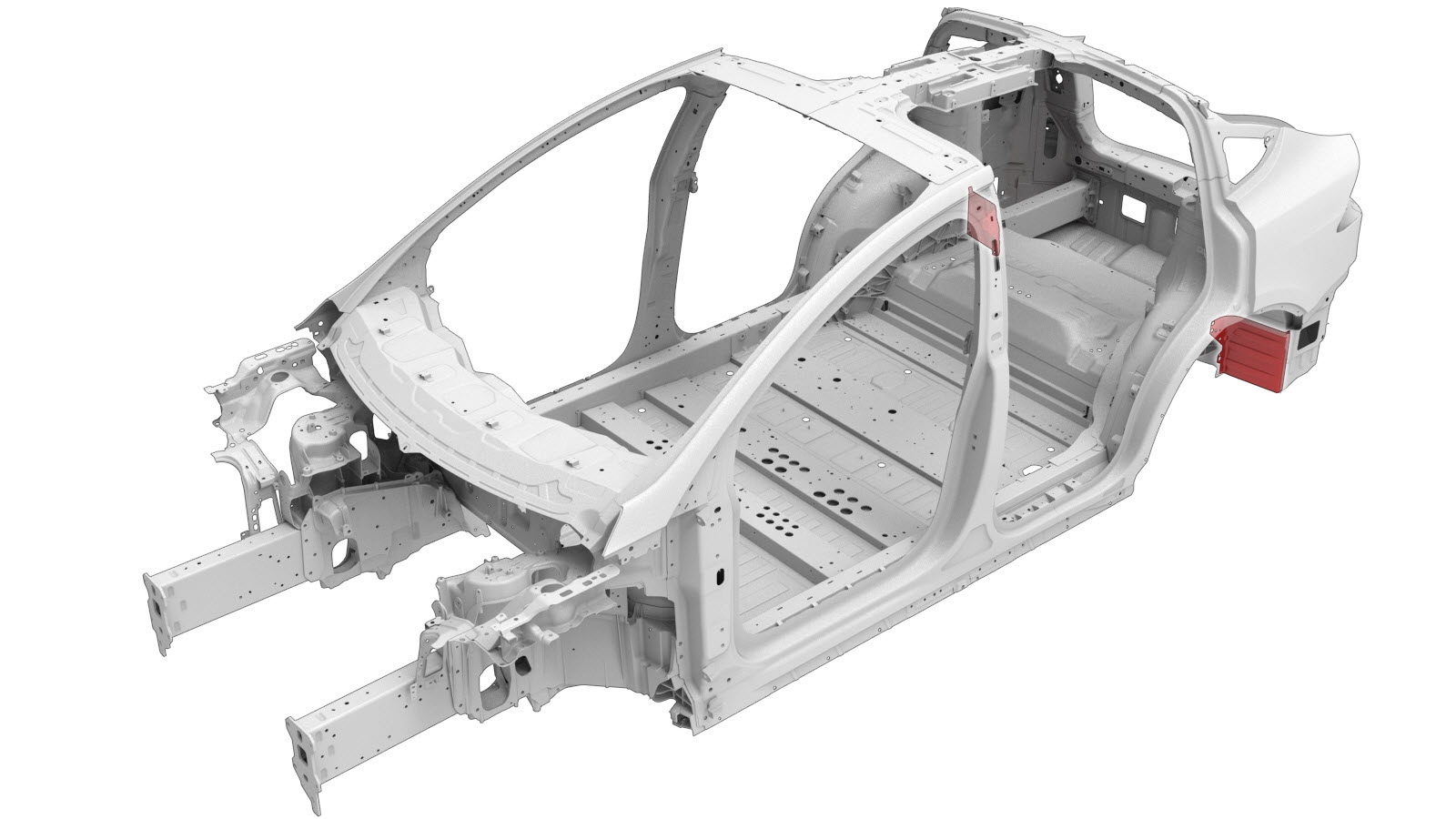

Paso de rueda trasero

Código de corrección: 10100114502 10100115202 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

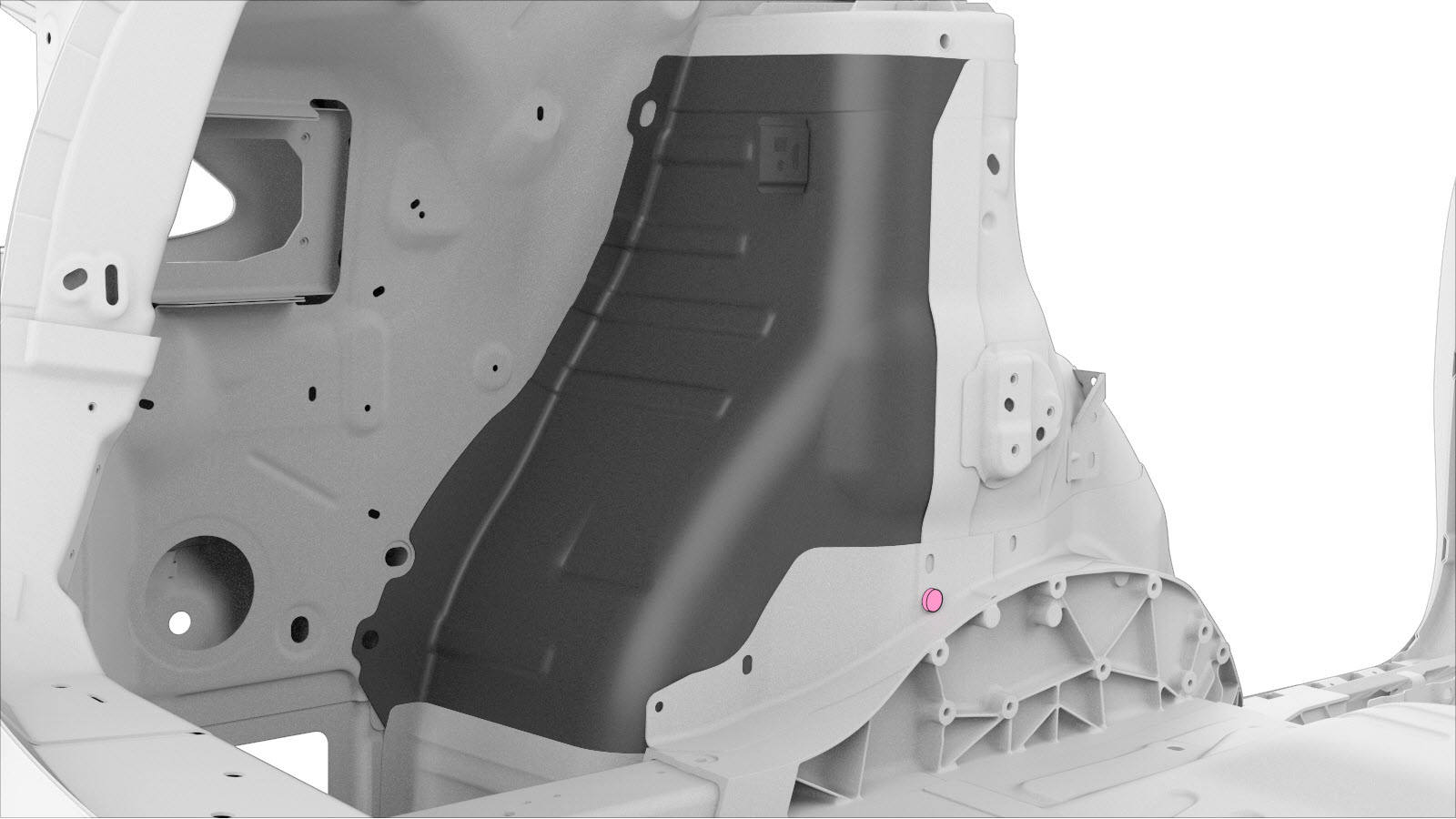

1 CONJ - TR PASO DE RUEDA TR (Paso de rueda trasero)
15 Remache abombado estructural, 6,5 mm
12 Remache estructural, 6,5 mm, corto

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

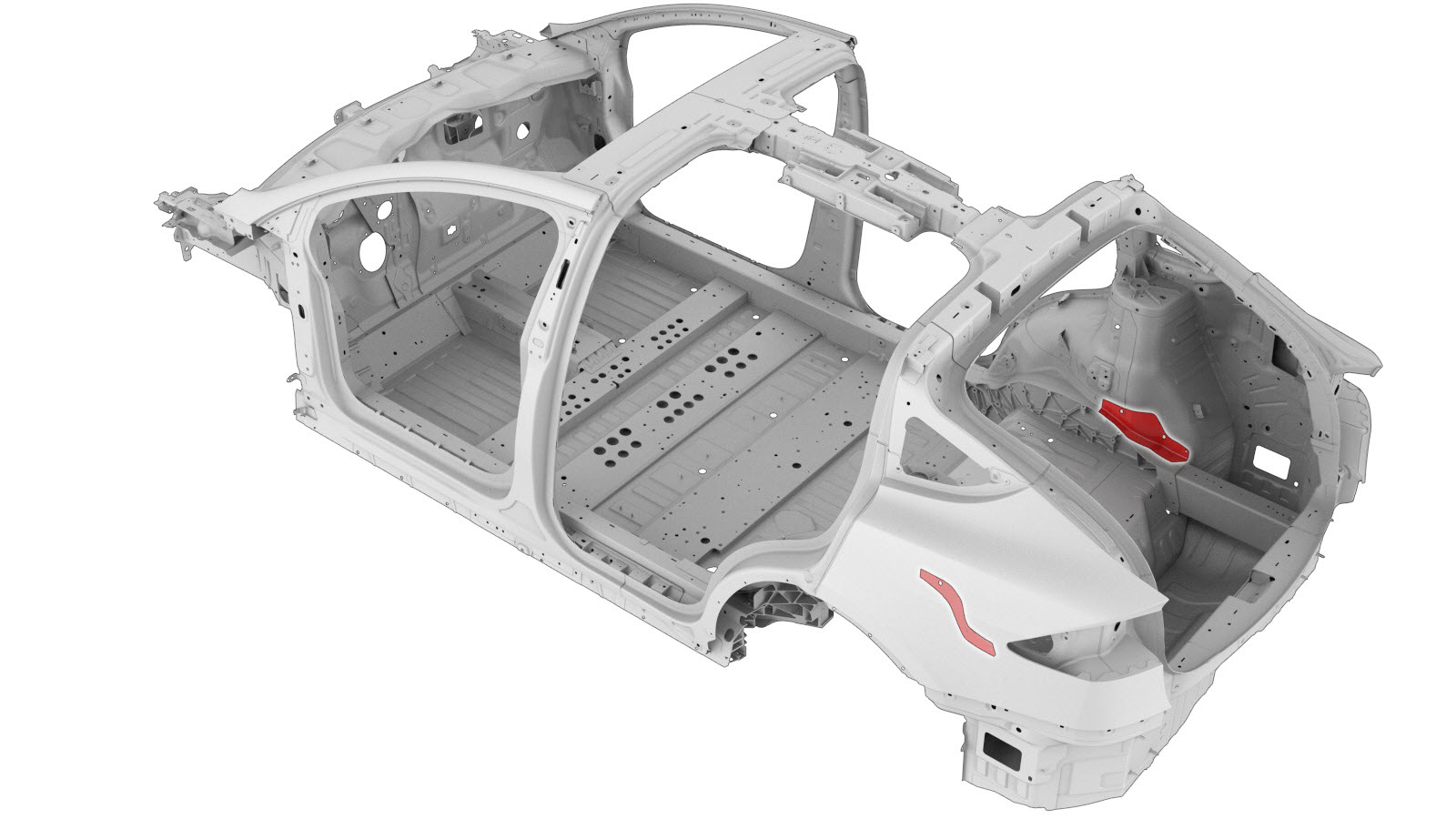

  1. Retire Refuerzo superior del nodo trasero (trasero).
  2. Retire Extensión del panel del suelo del maletero trasero.

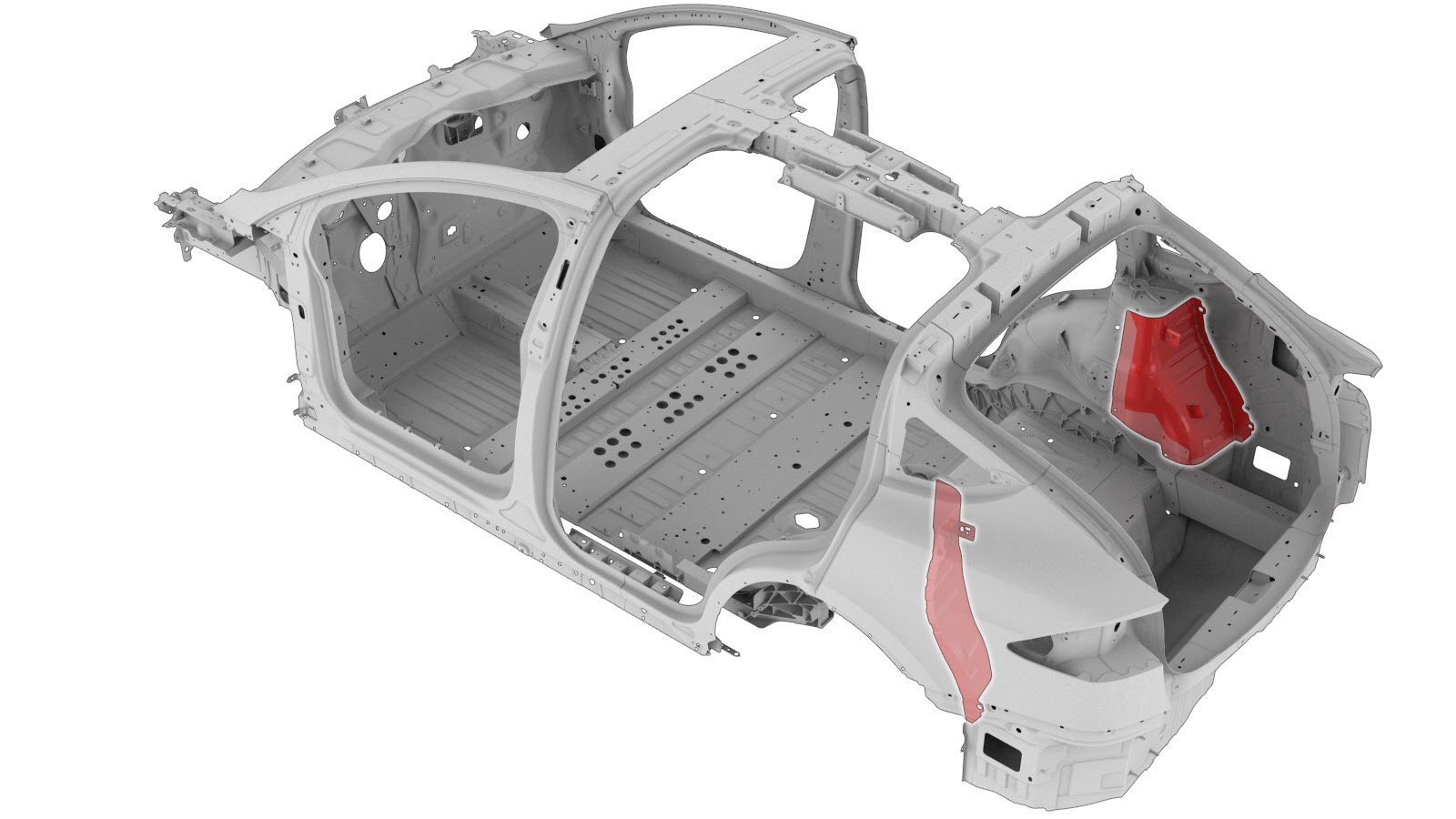

  3. Retire Refuerzo de la torre de amortiguación trasera.

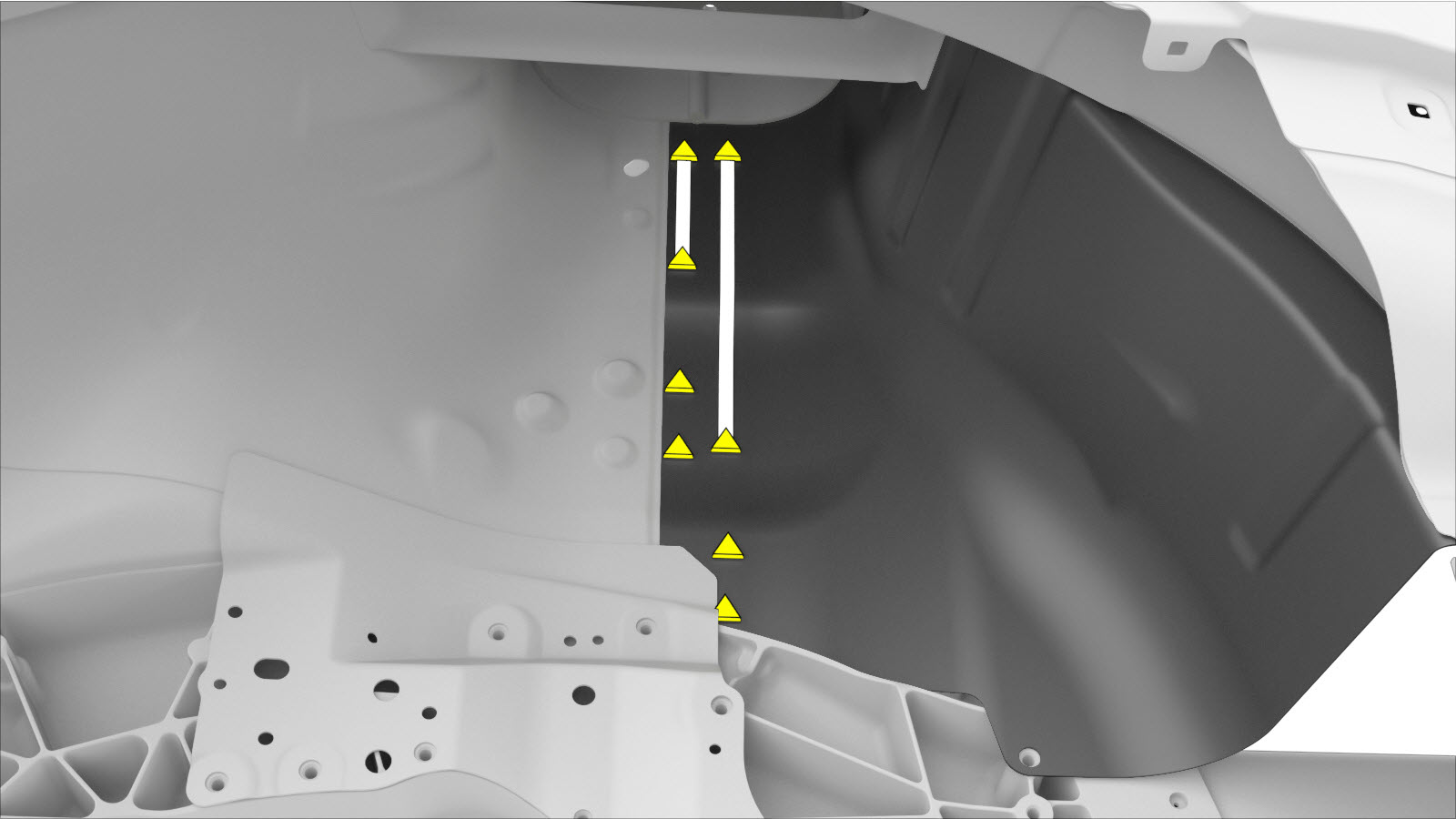

  4. Retire el componente original.
    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica

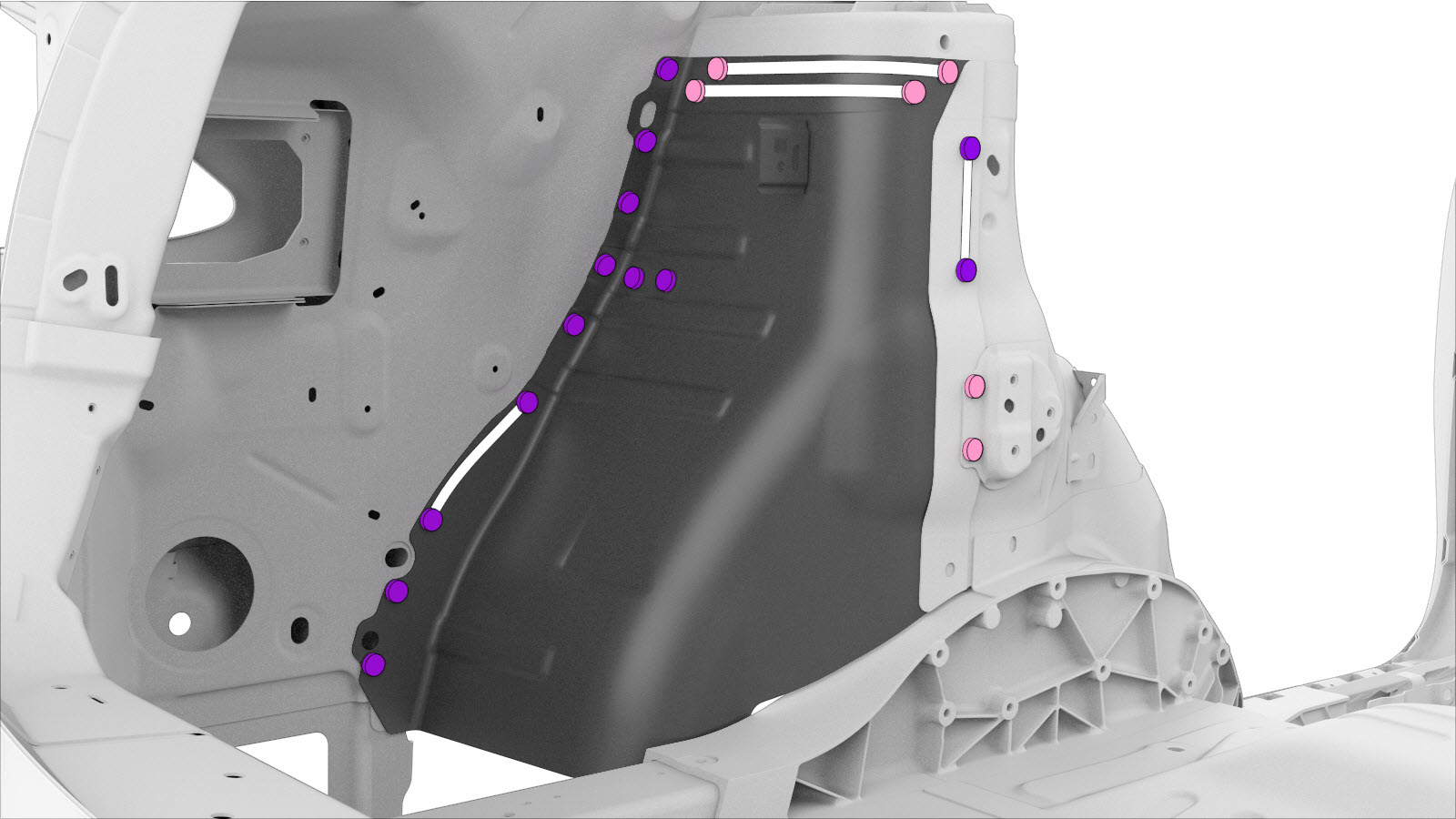

  5. Preparación para la instalación.
    o Remaches abombados estructurales, 6,5 mm

    o Remaches estructurales, 6,5 mm, cortos

  6. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

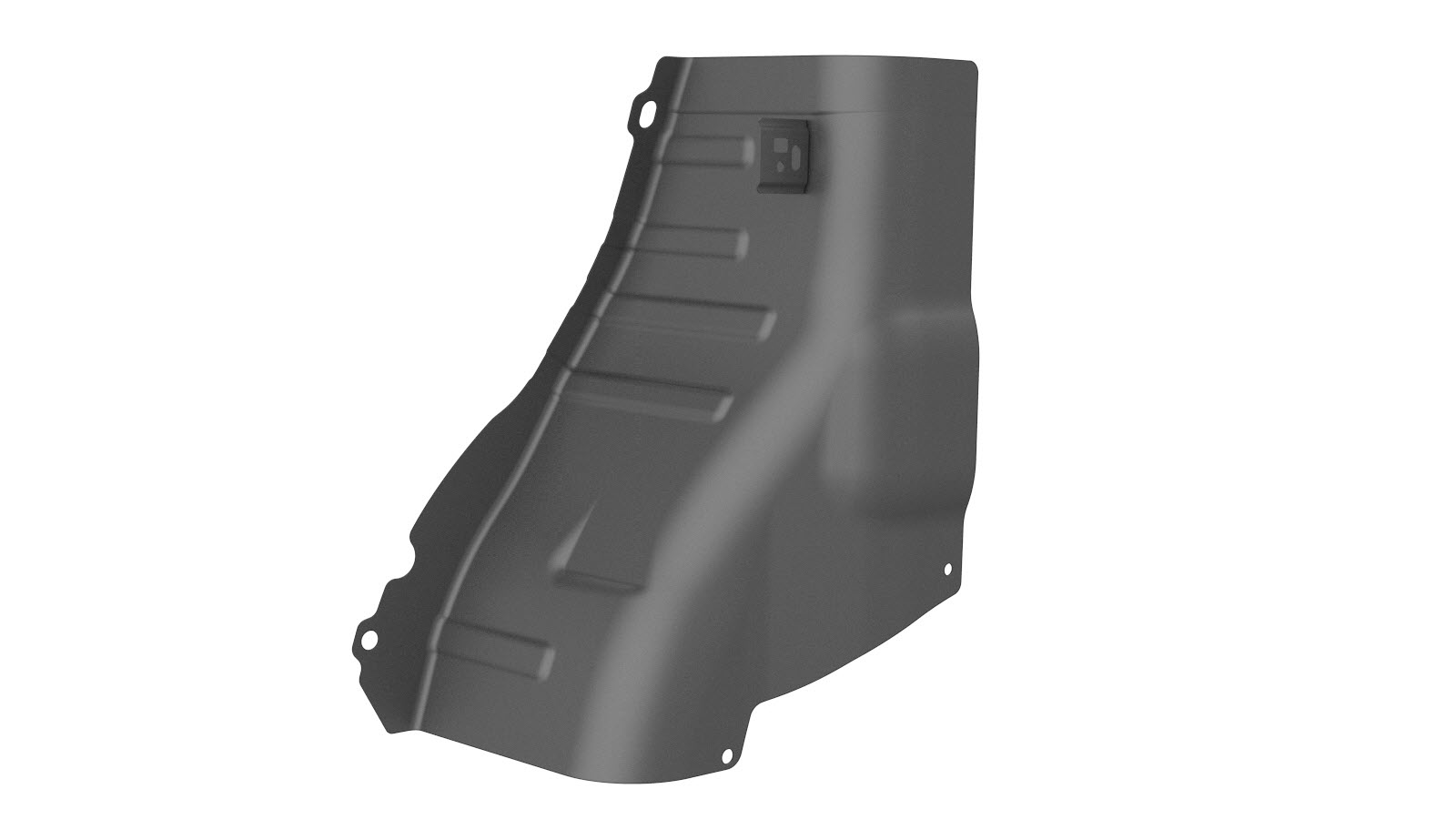

  7. Instale el componente o los componentes nuevos.
  8. Instale Refuerzo de la torre de amortiguación trasera.
  9. Instale Extensión del panel del suelo del maletero trasero.
  10. Instale Refuerzo superior del nodo trasero (trasero).

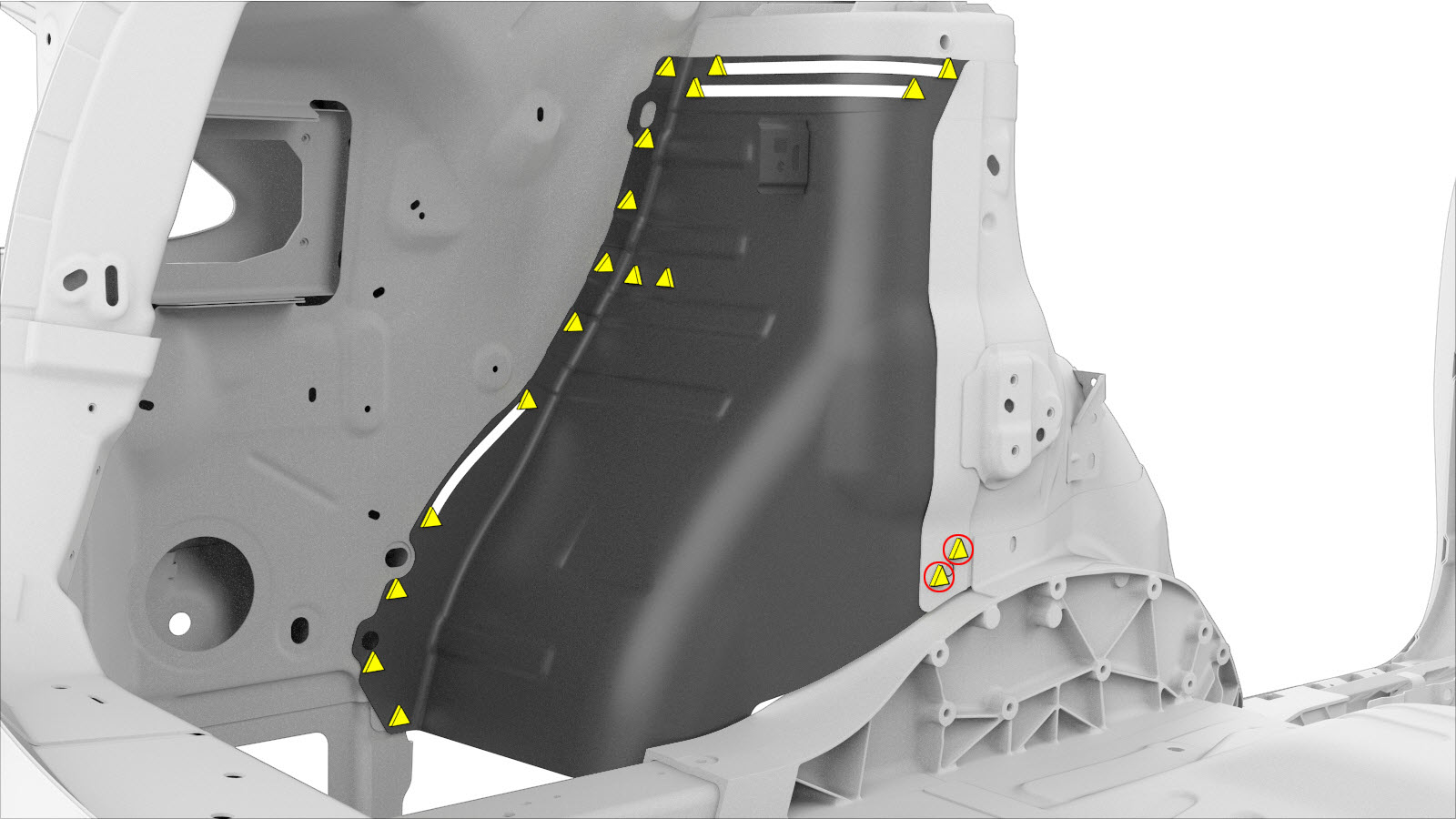

  11. Instale la fijación como se indica.
    o Remaches estructurales, 6,5 mm, cortos
  12. Efectúe las operaciones posteriores a la reparación necesarias.
