Conjunto de la torre del amortiguador (delantero)

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

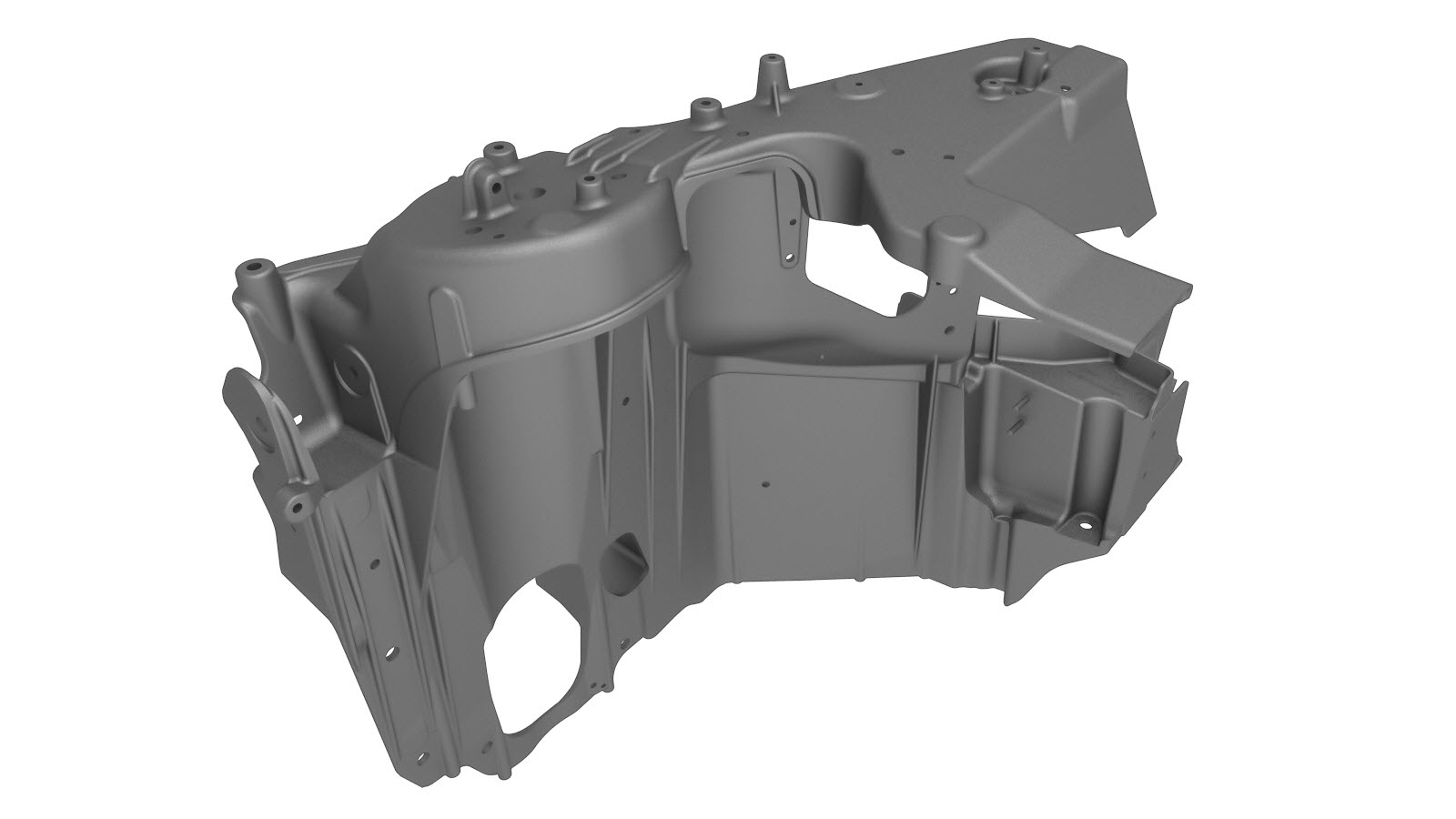

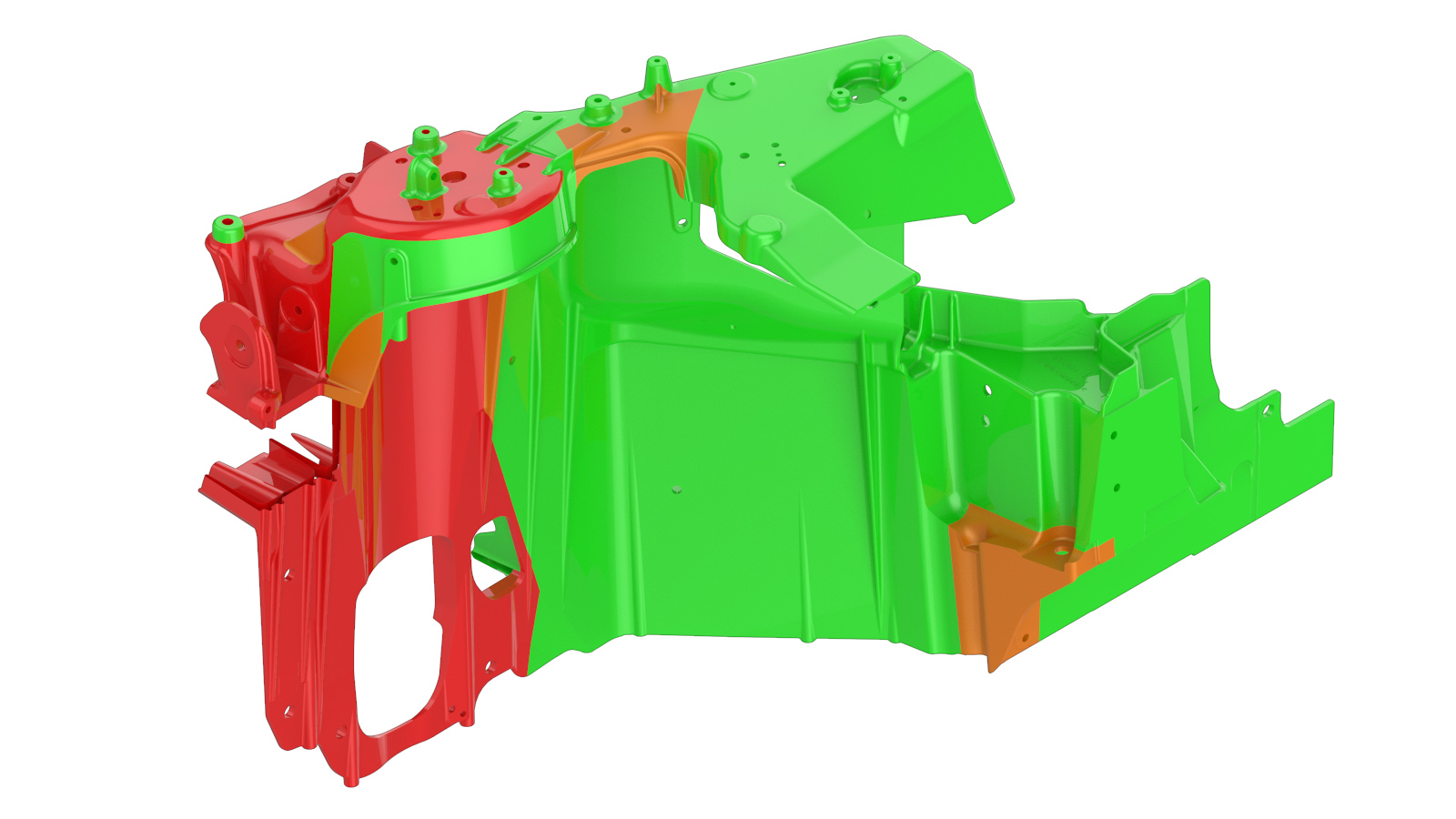

1 CONJ-TORRE AMORTIGUACIÓN DL (Conjunto de torre de amortiguación - Delantero)

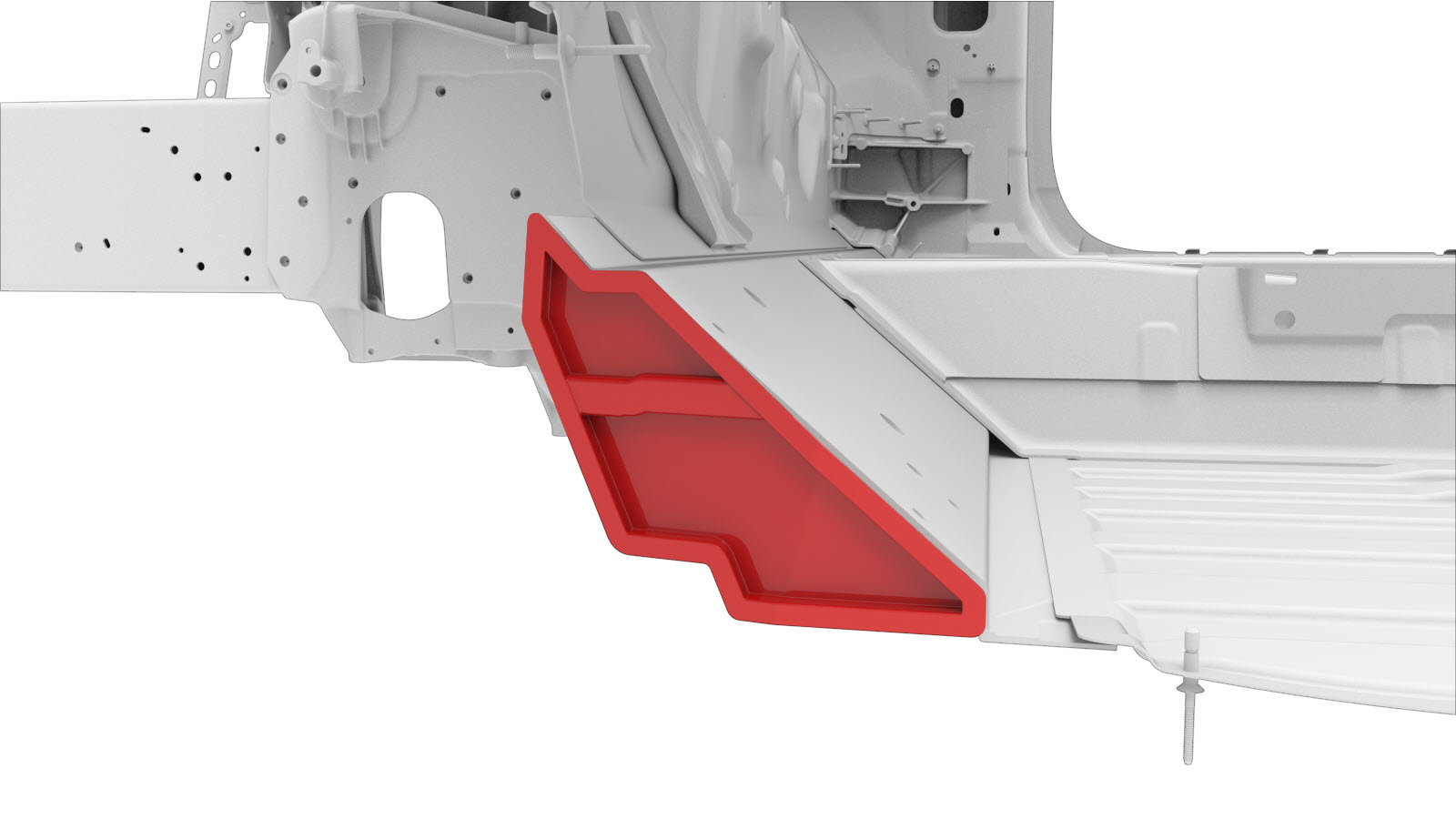

Deflector de NVH de la base de pedales - Lado izquierdo
10 Remache estructural de alta resistencia, 6,5 mm
1 Remache avellanado, 4,8 mm, largo
2 Remache con reborde estructural de alta resistencia, 6,5 mm
1 Perno, cabeza Torx , M8x28 Referencia de Tesla 1621839-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

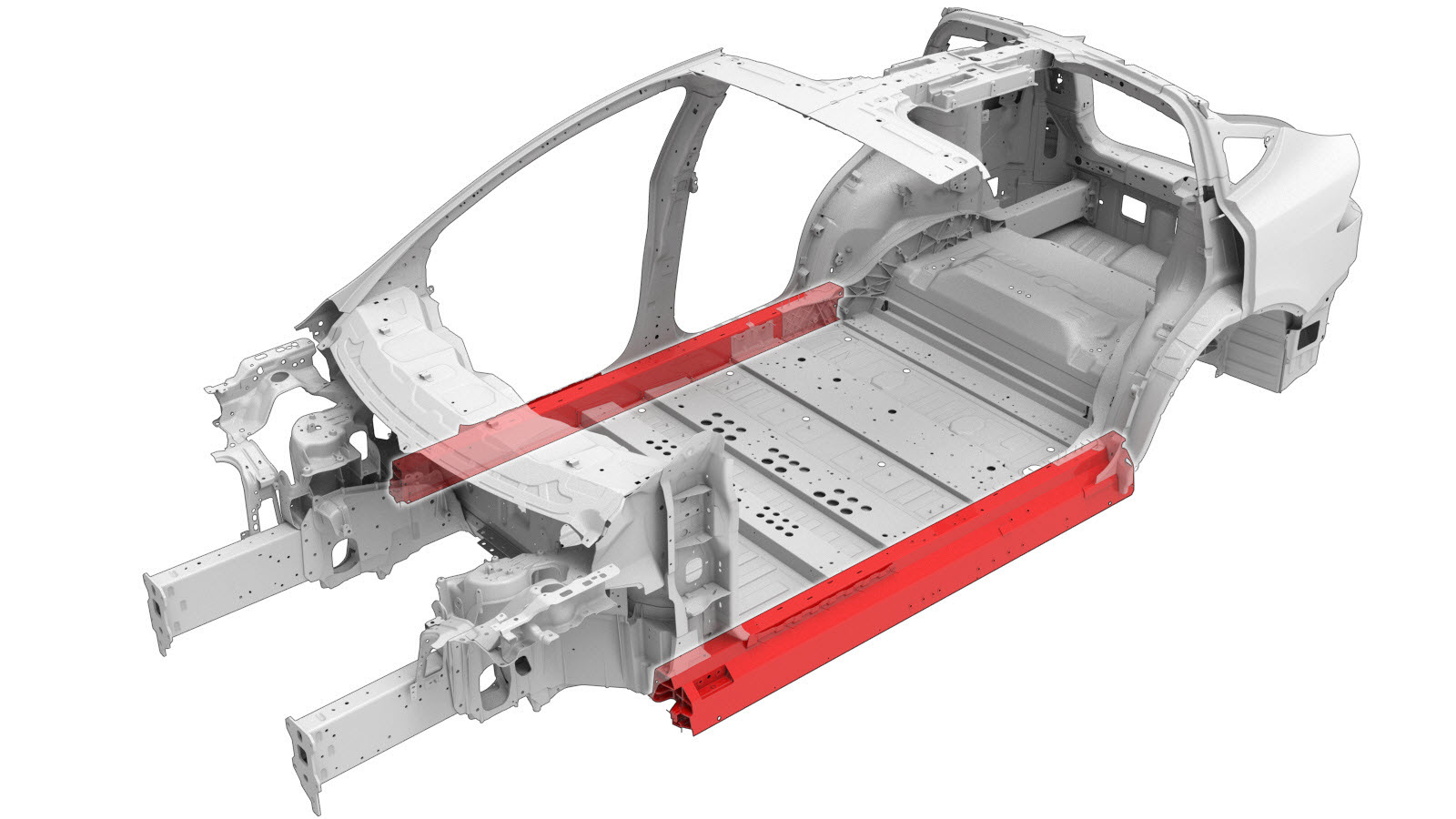

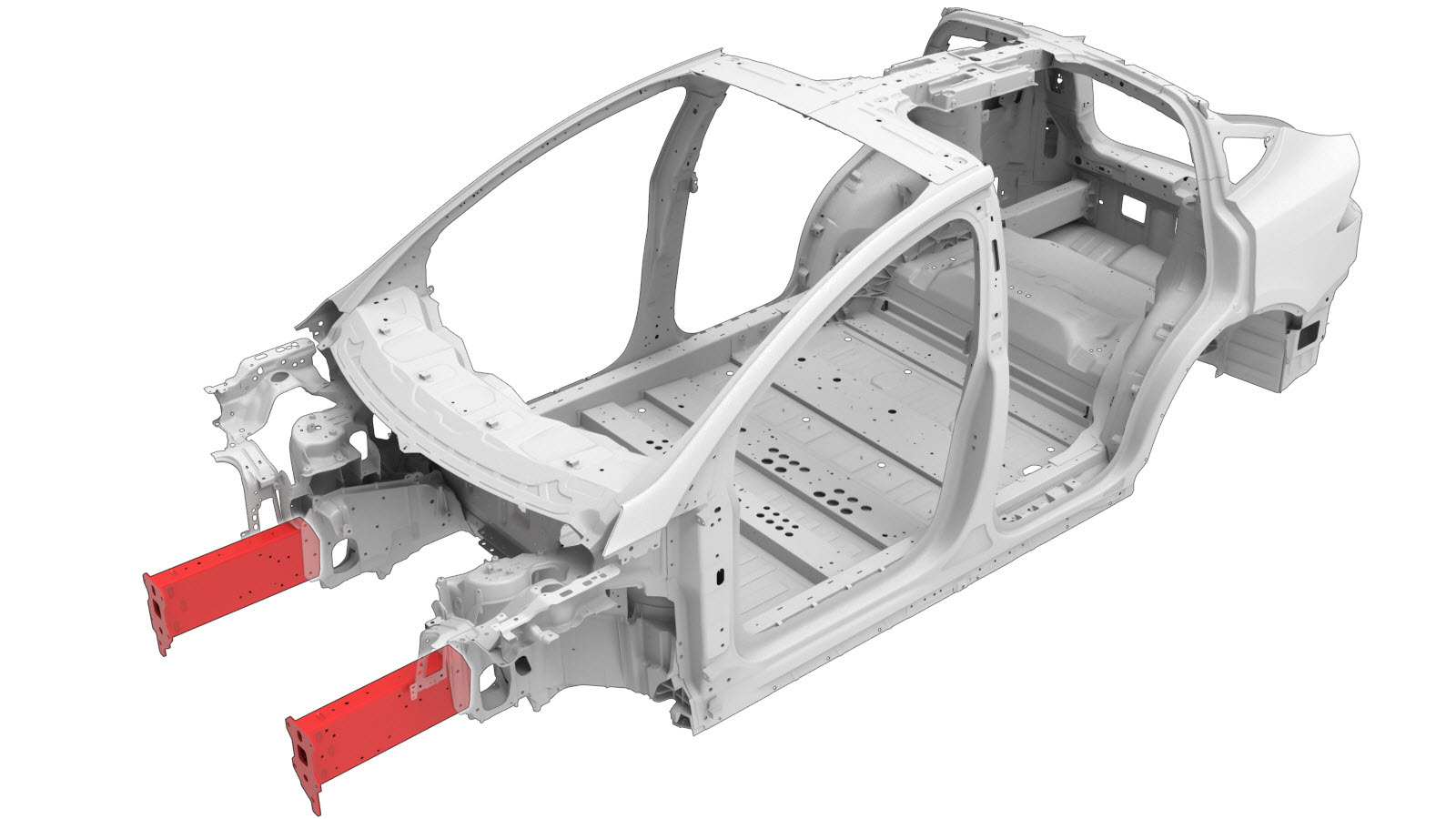

  1. Retire Larguero (completo).

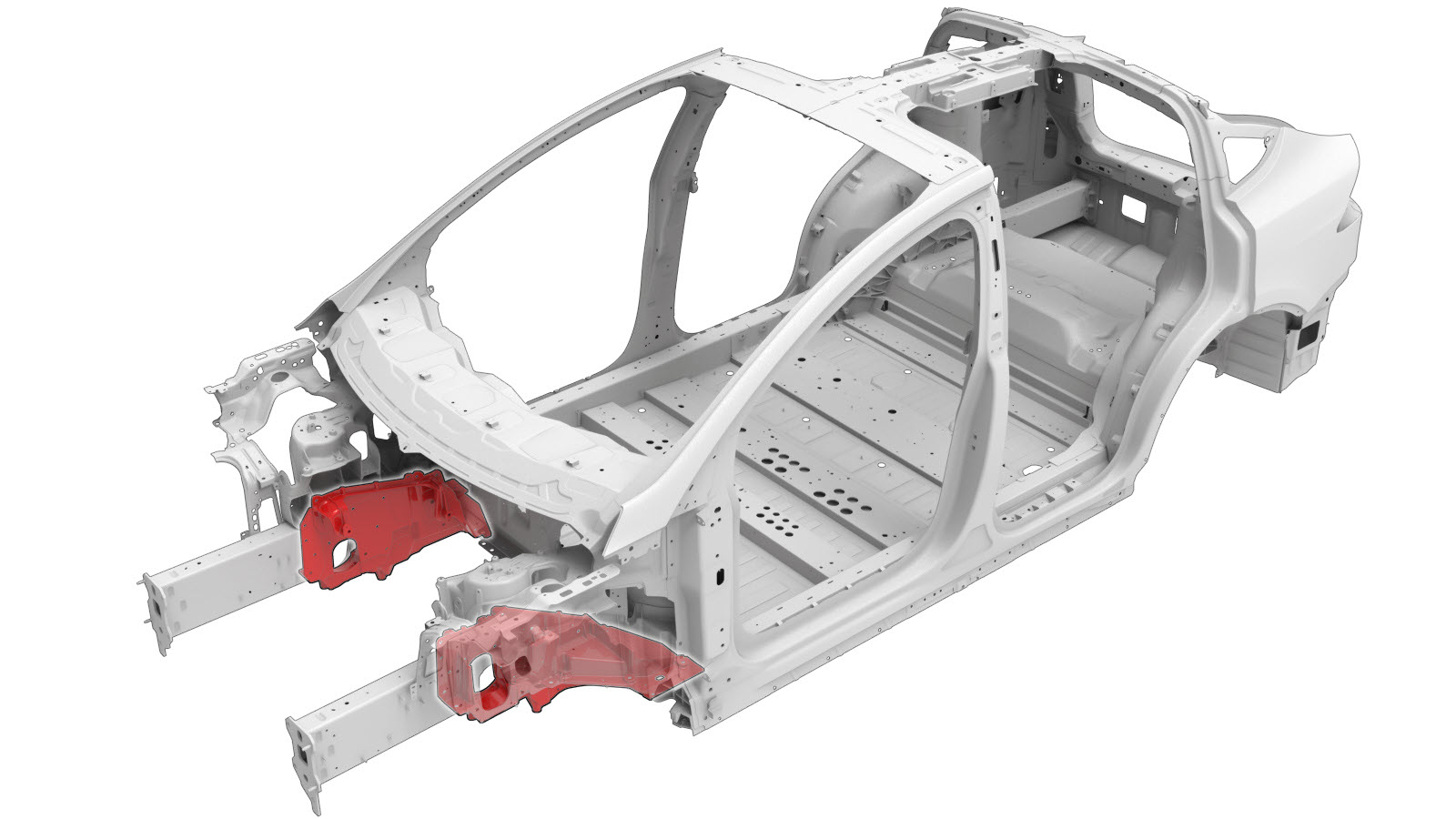

  2. Retire Interior de la caja de torsión.
  3. Retire Lateral de la cubierta.

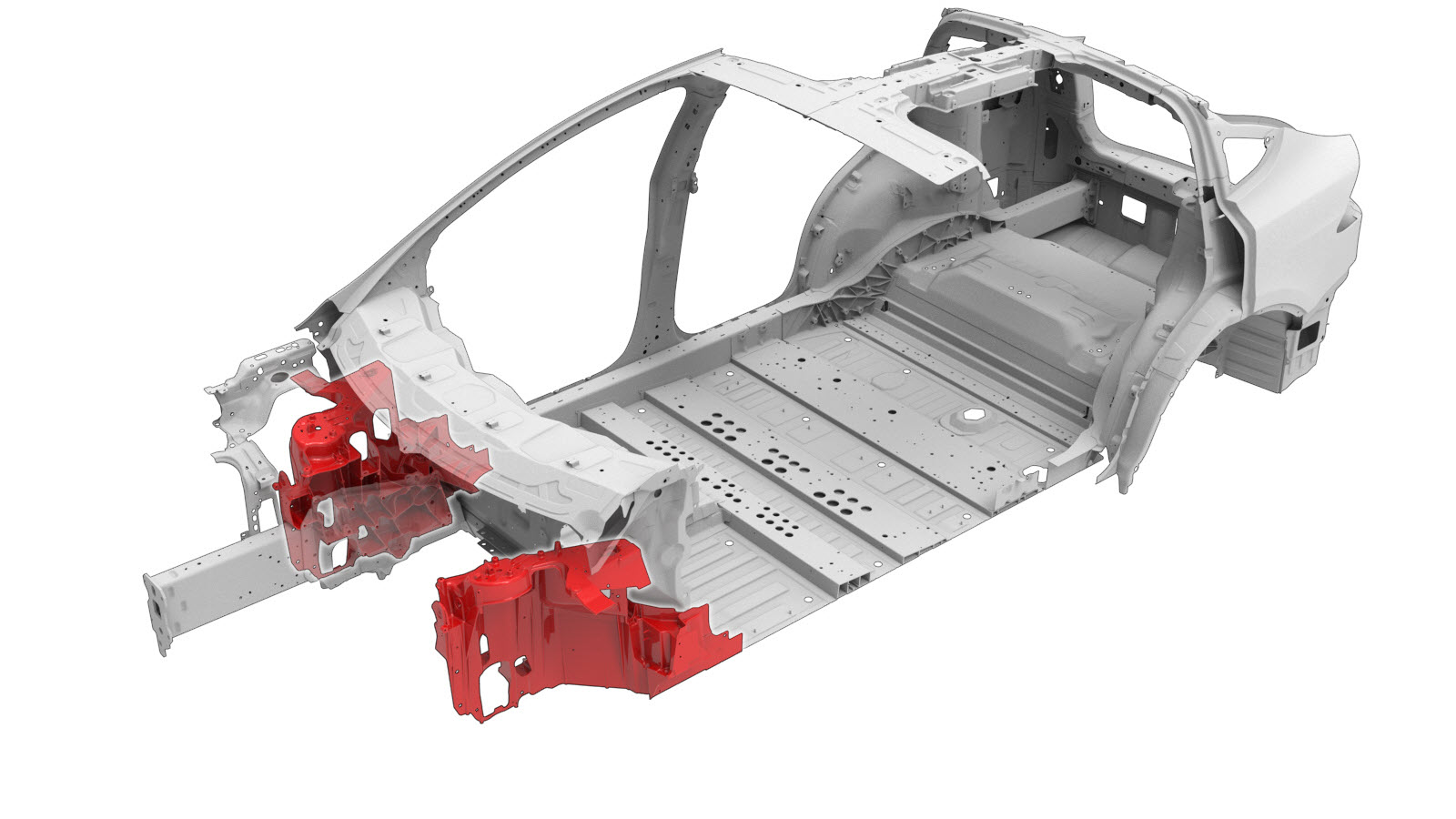

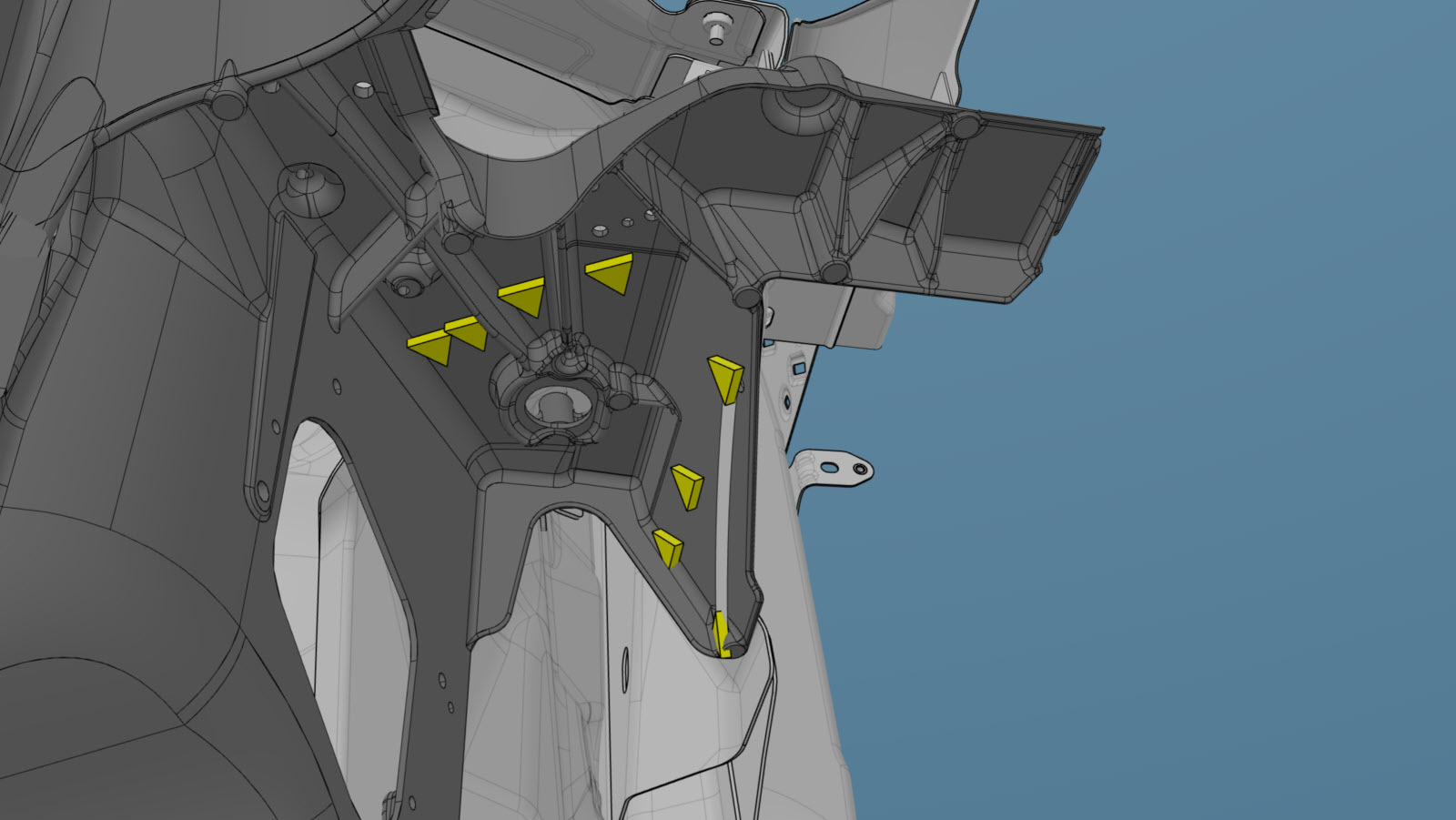

  4. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Remaches estructurales de fábrica

    o RIVTAC

    o Pernos

    o Perno, Torx

    Soldadura MIG

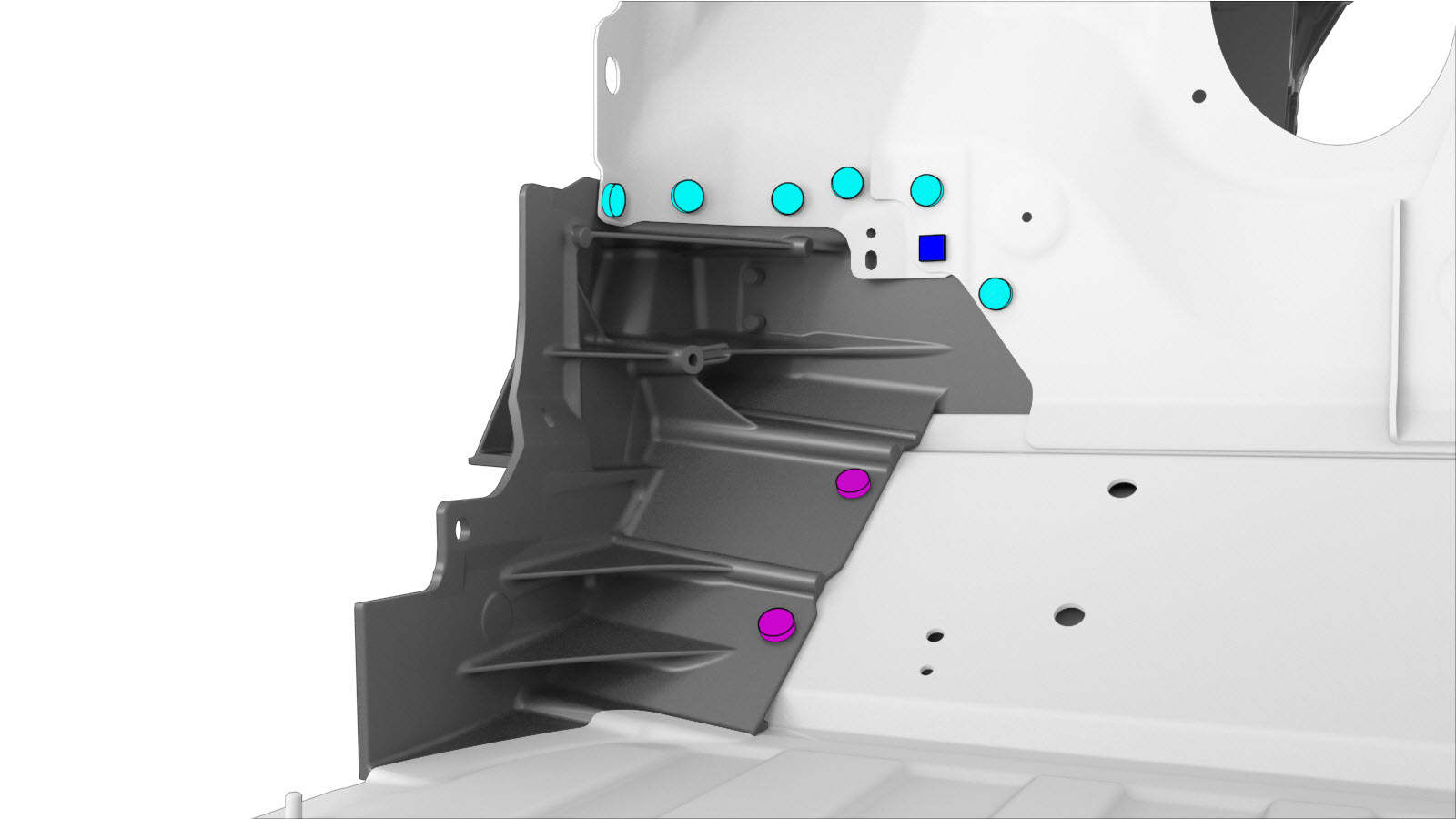

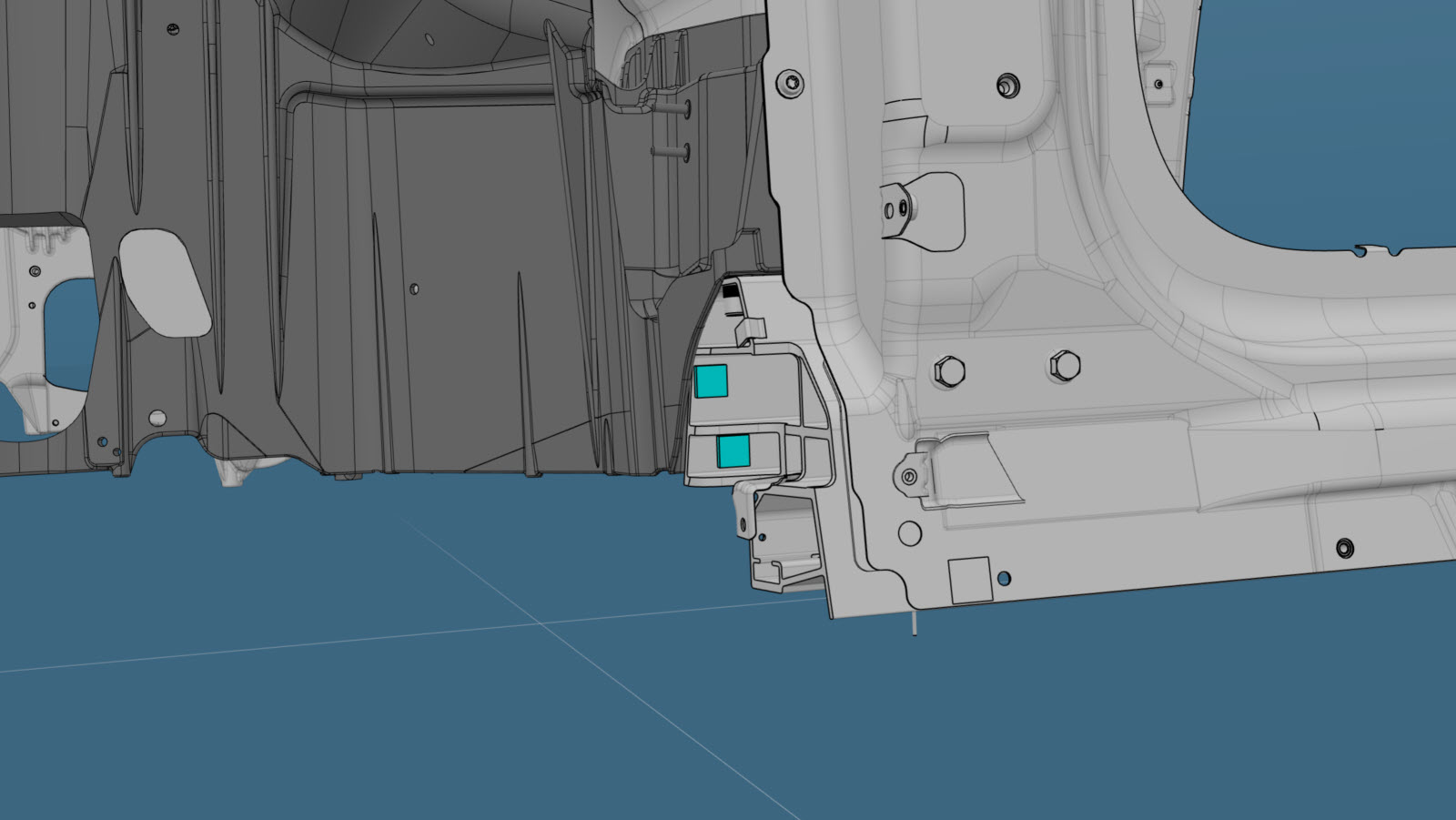

  5. Preparación para la instalación.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Remaches de brida estructurales de alta resistencia, 6,5 mm

    o Perno, Torx

    Soldadura MIG

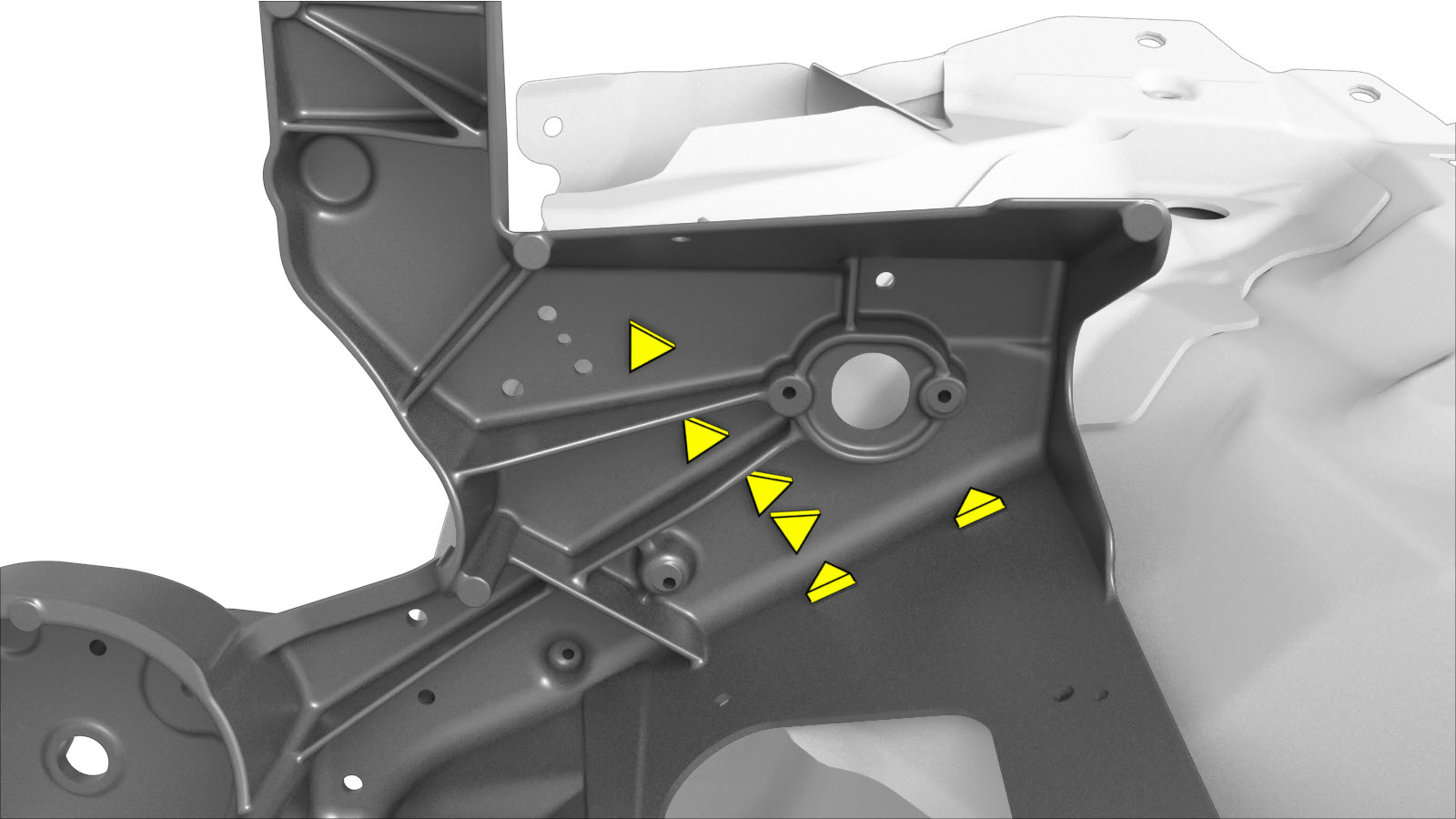

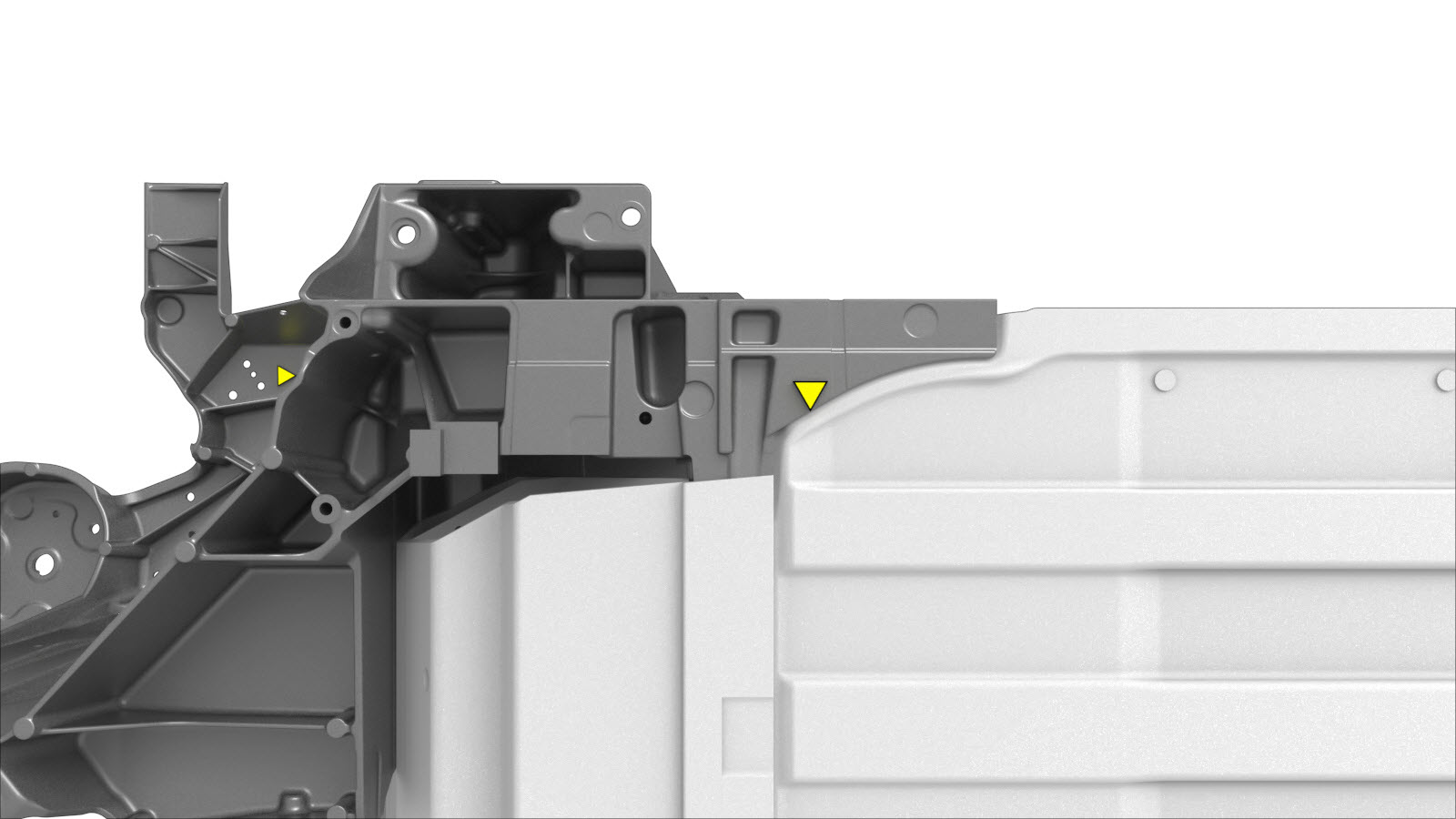

  6. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

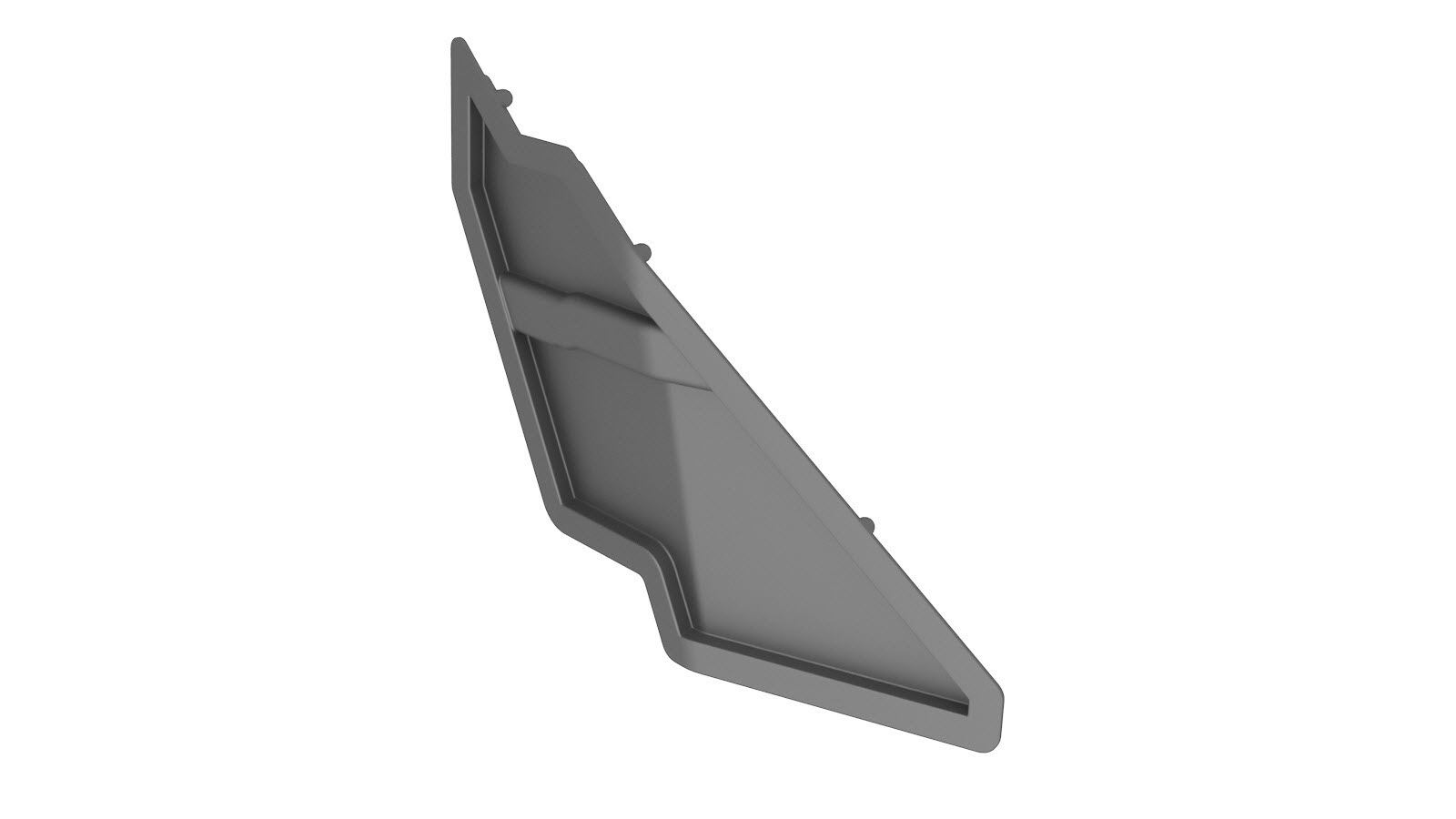

  7. Instale los deflectores de NVH en el conjunto de la base de pedales.
  8. Instale el componente o los componentes nuevos.
    Apriete el perno Torx a 30 Nm.

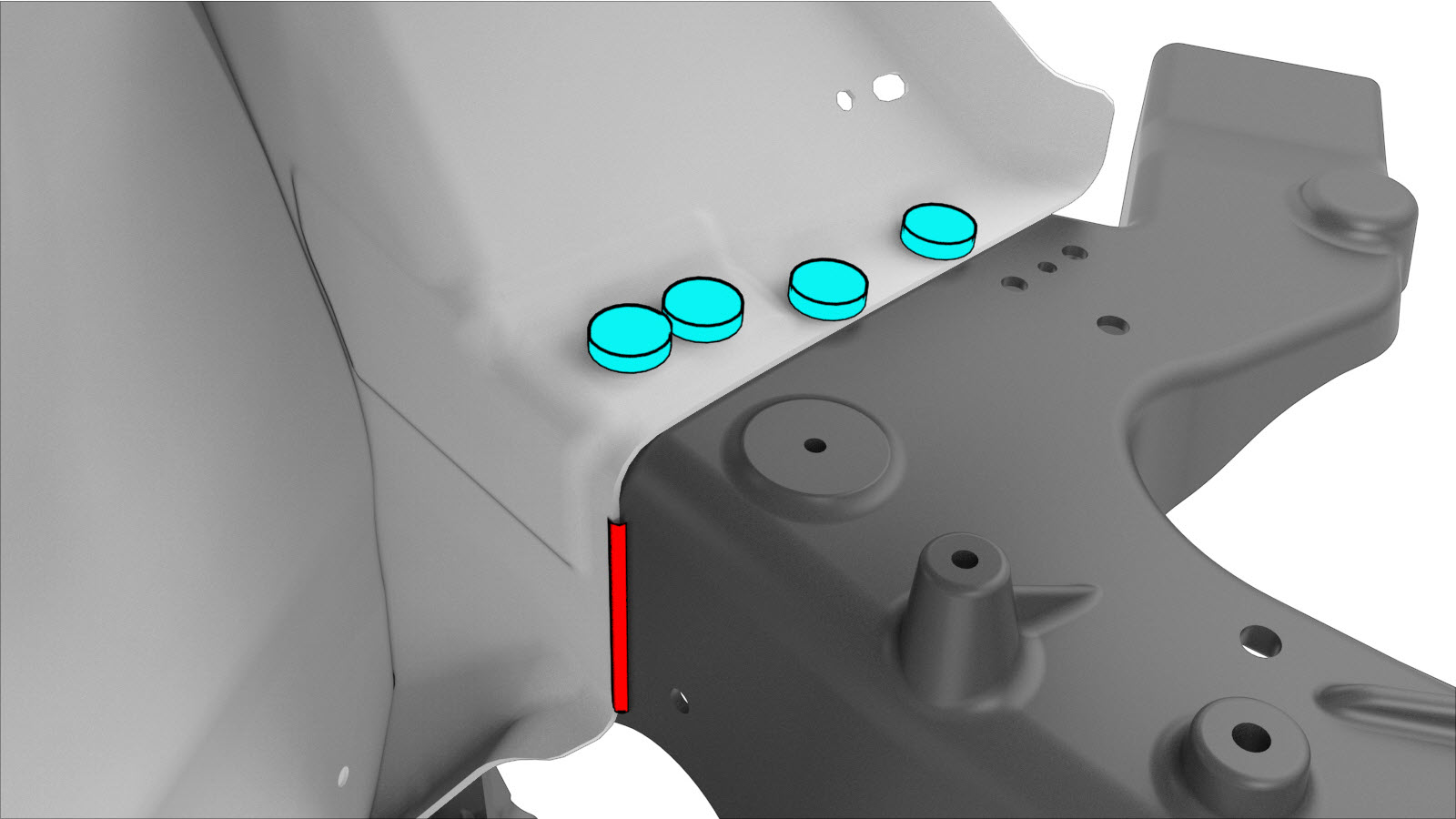

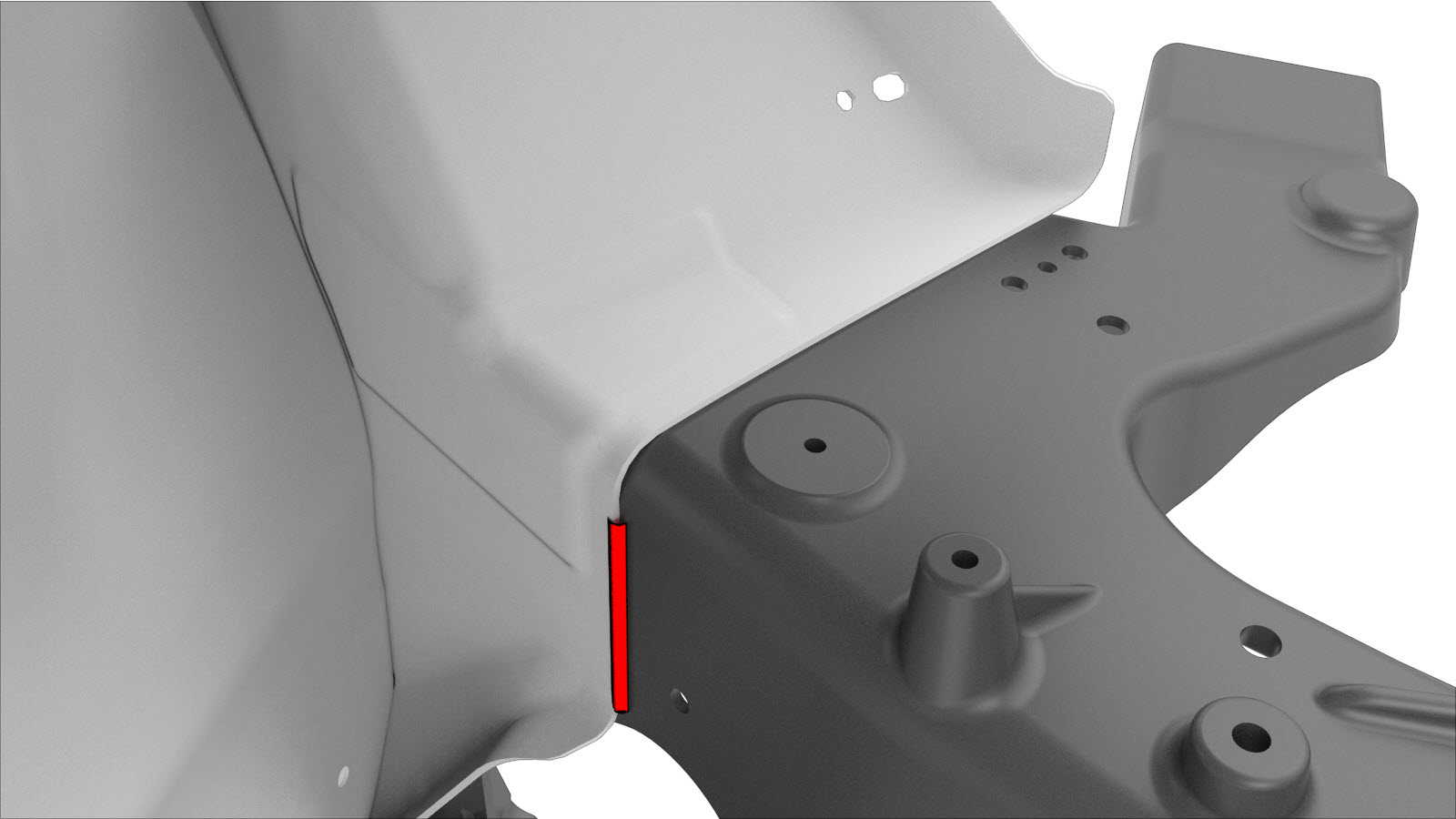

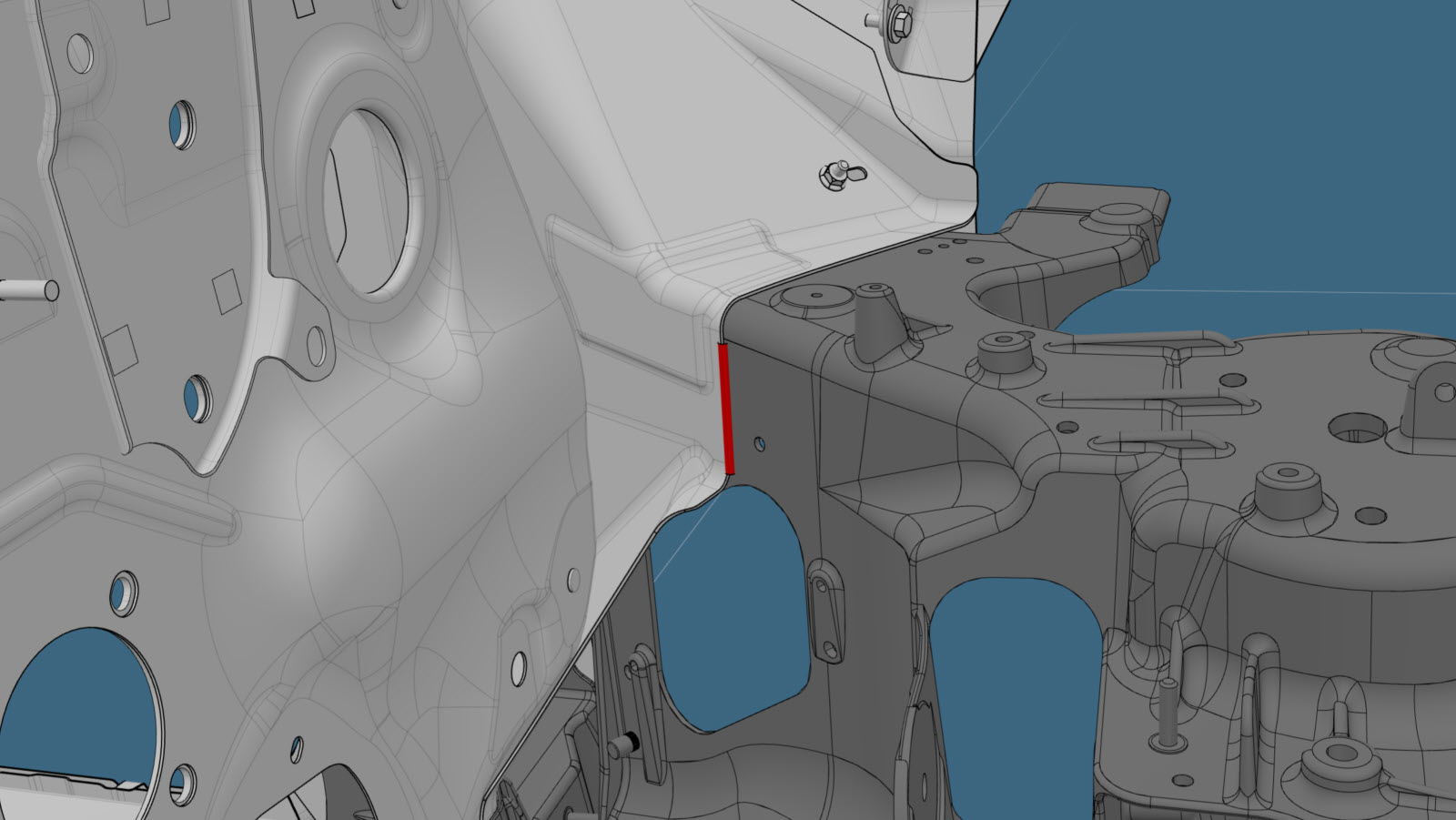

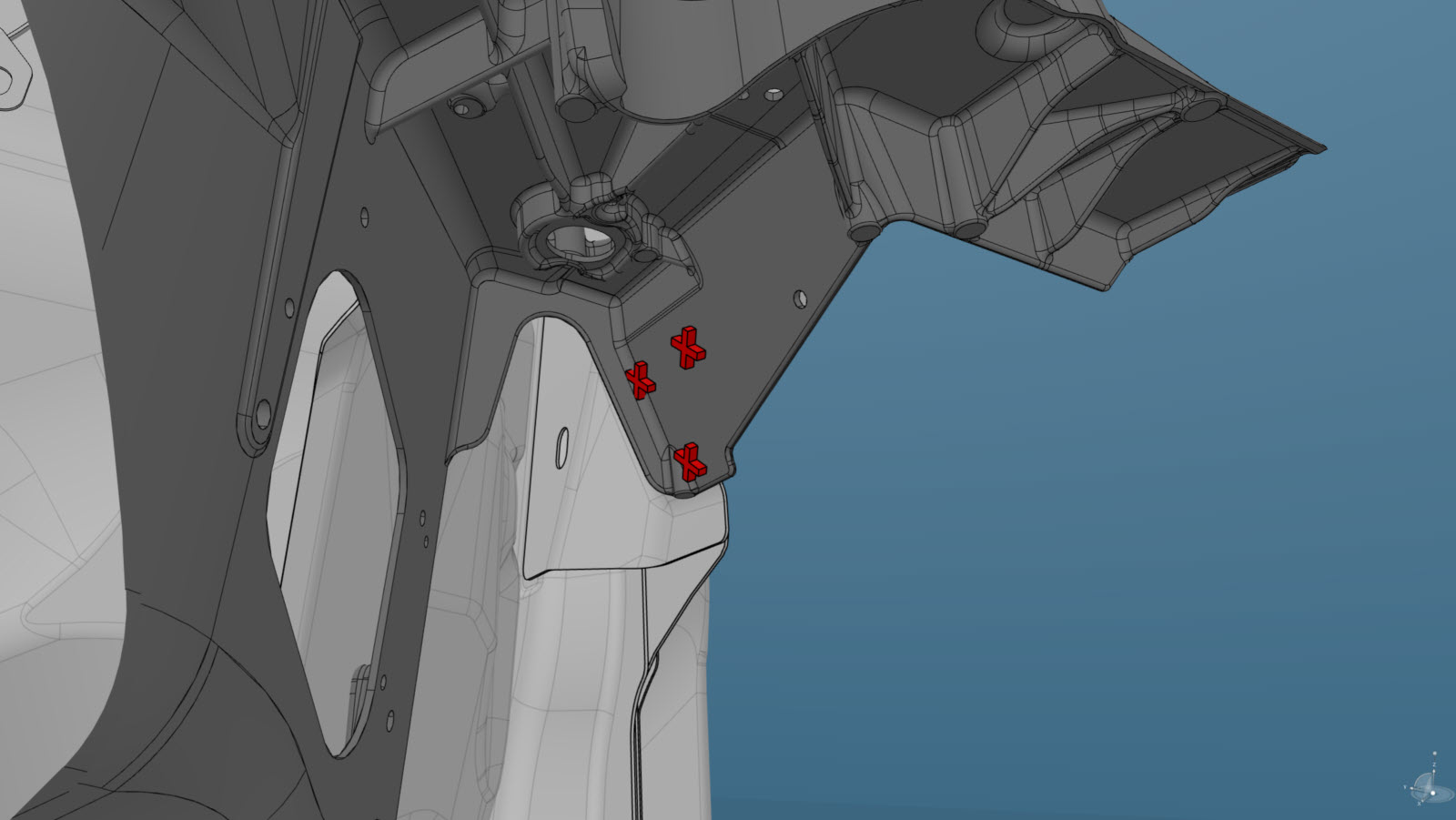

  9. Realice la soldadura MIG.

    Soldadura MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  10. Instale Lateral de la cubierta.

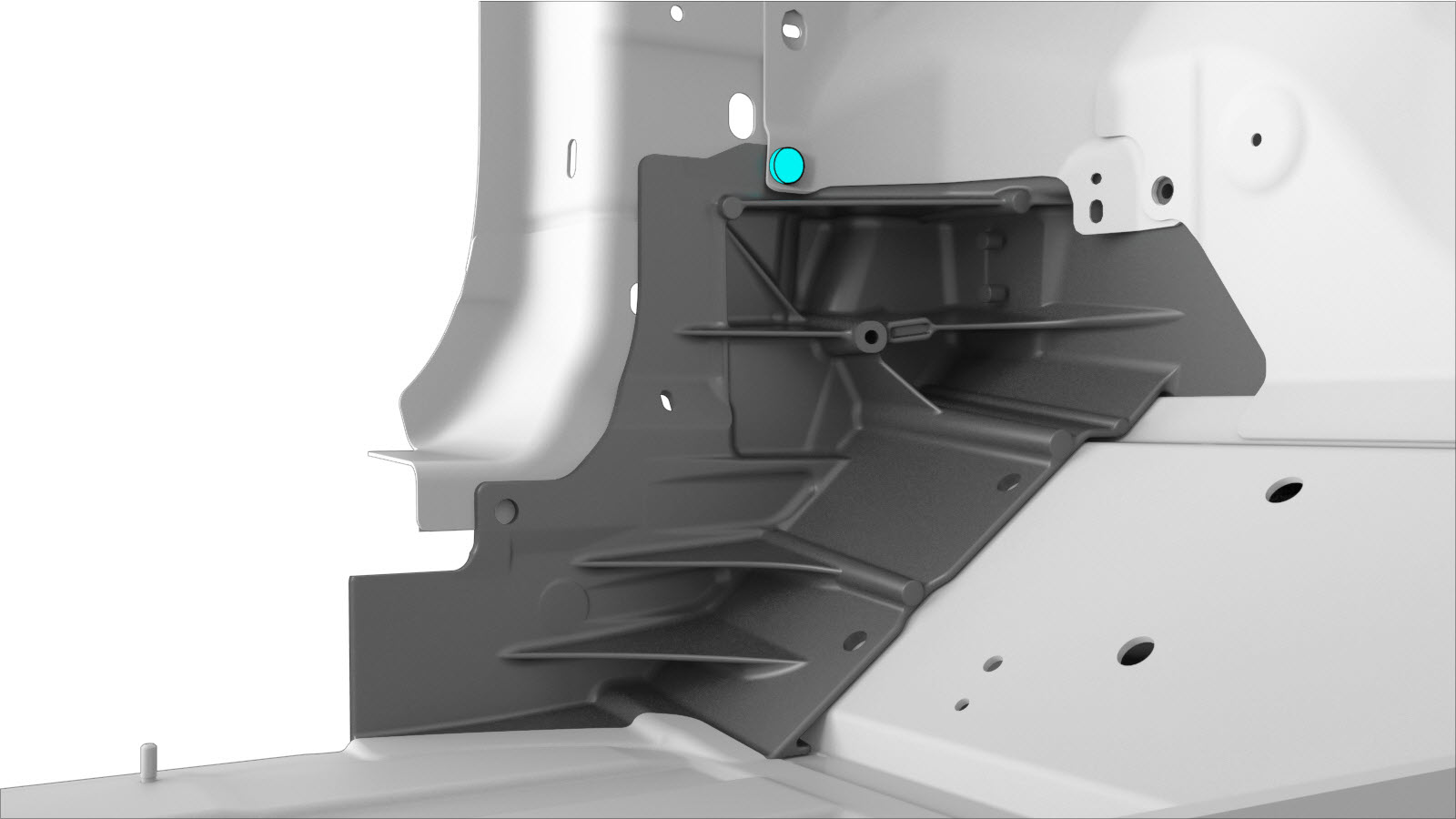

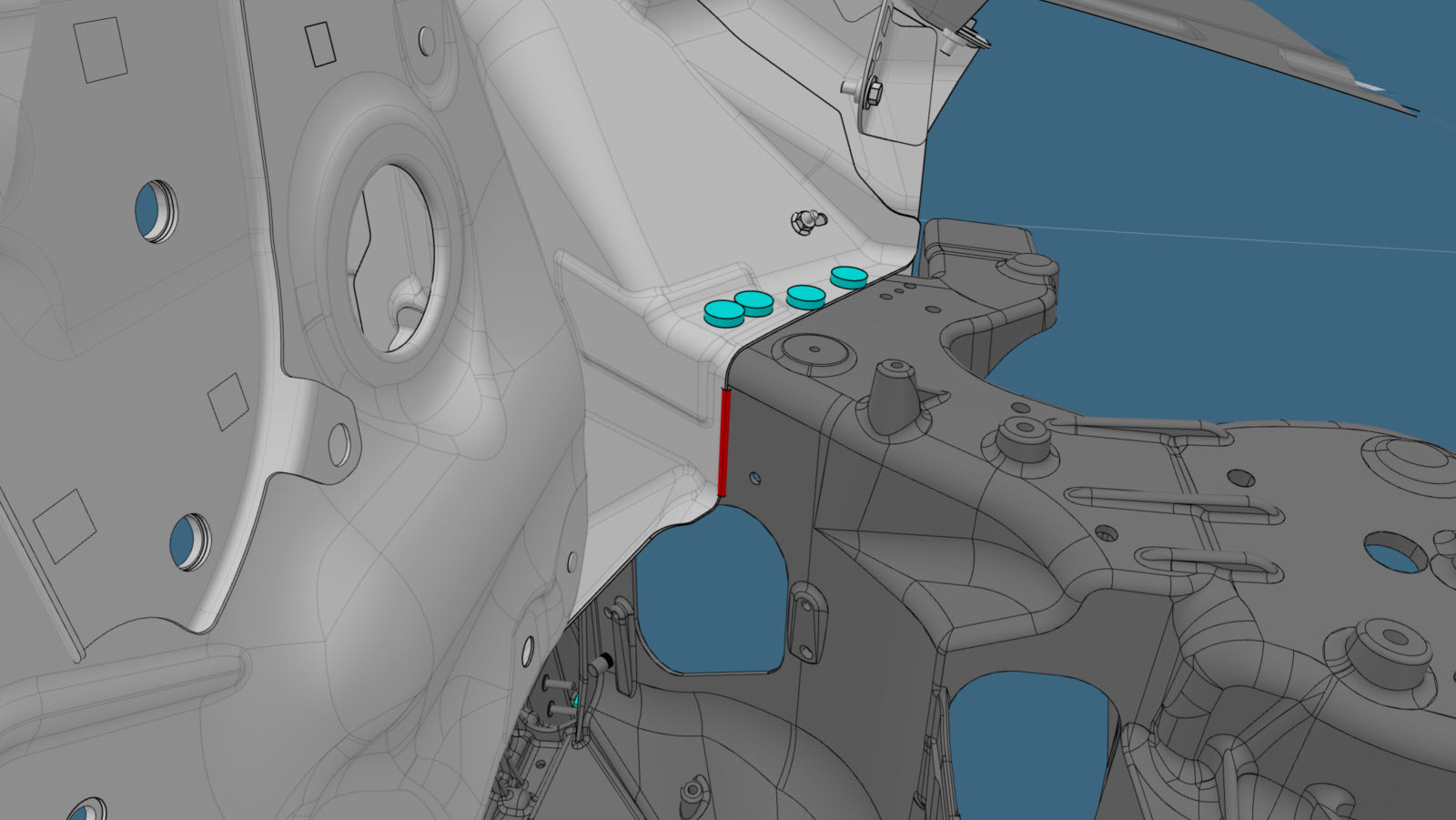

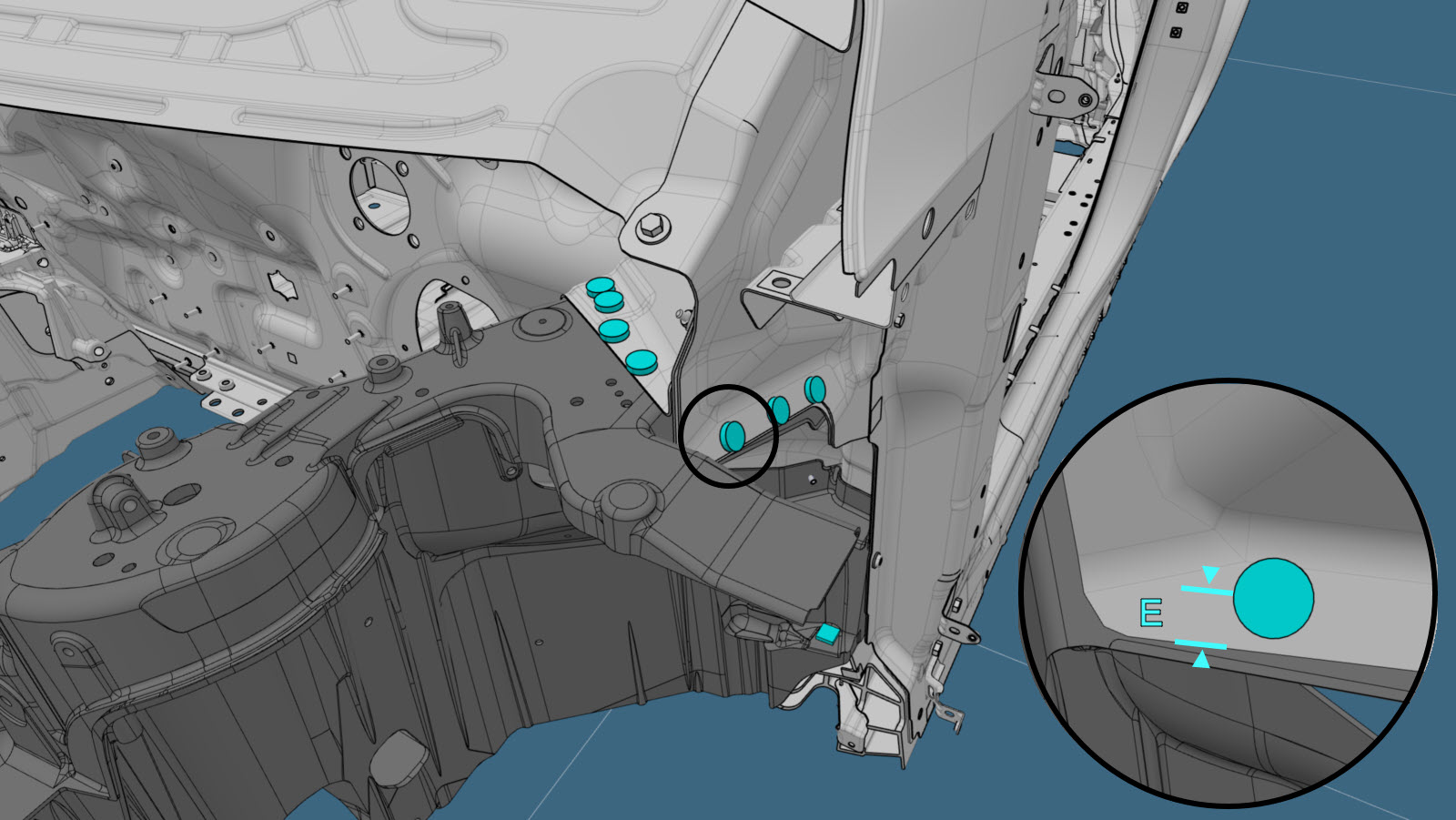

  11. Instale la fijación como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
  12. Instale Raíl del bastidor delantero.
  13. Instale Interior de la caja de torsión.
  14. Instale Larguero (completo).
  15. Instale Conjunto del asiento del acompañante.
  16. Instale Soporte de asiento del acompañante.
  17. Efectúe las operaciones posteriores a la reparación necesarias.
