Panel trasero (Vehículos fabricados hasta el 21 de mayo de 2024)

Lista de piezas

Cantidad Descripción Imagen / Notas

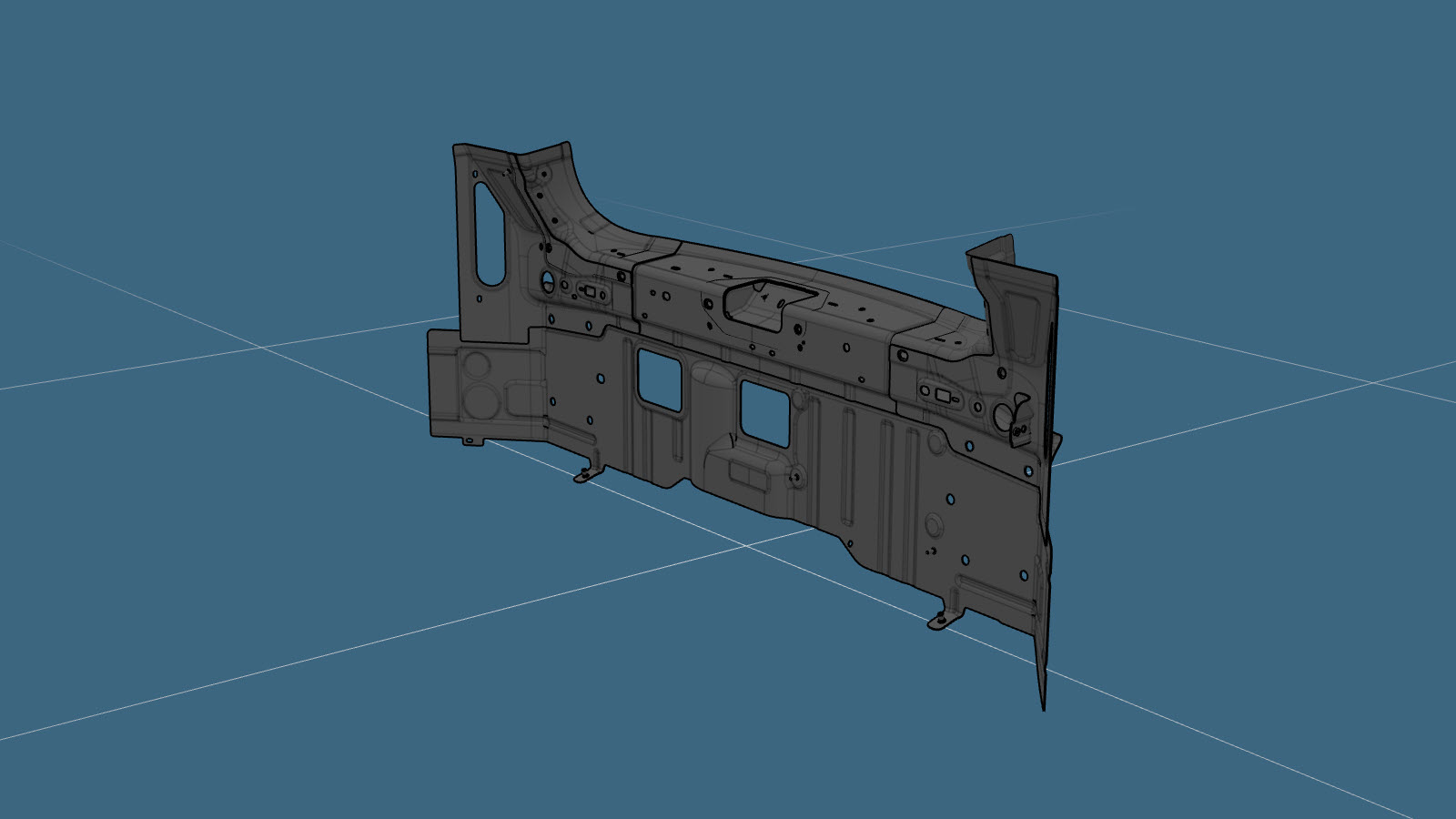

1 CONJUNTO DEL PANEL TRASERO DE LA CARROCERÍA (panel trasero de la carrocería)
40 Remache abombado estructural, 6,5 mm
2 Remache Flow Form S18
2 Remache Flow Form S28
2 Remache Flow Form S38
8 Perno , HF,M10-1.5x35,[109],ZNFL,SMAT Referencia de Tesla 1044009-00-A.
8 Tuerca , M10x1.5 Referencia de Tesla 1047337-00-A.
8 Arandela Referencia de Tesla 1079620-00-B.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

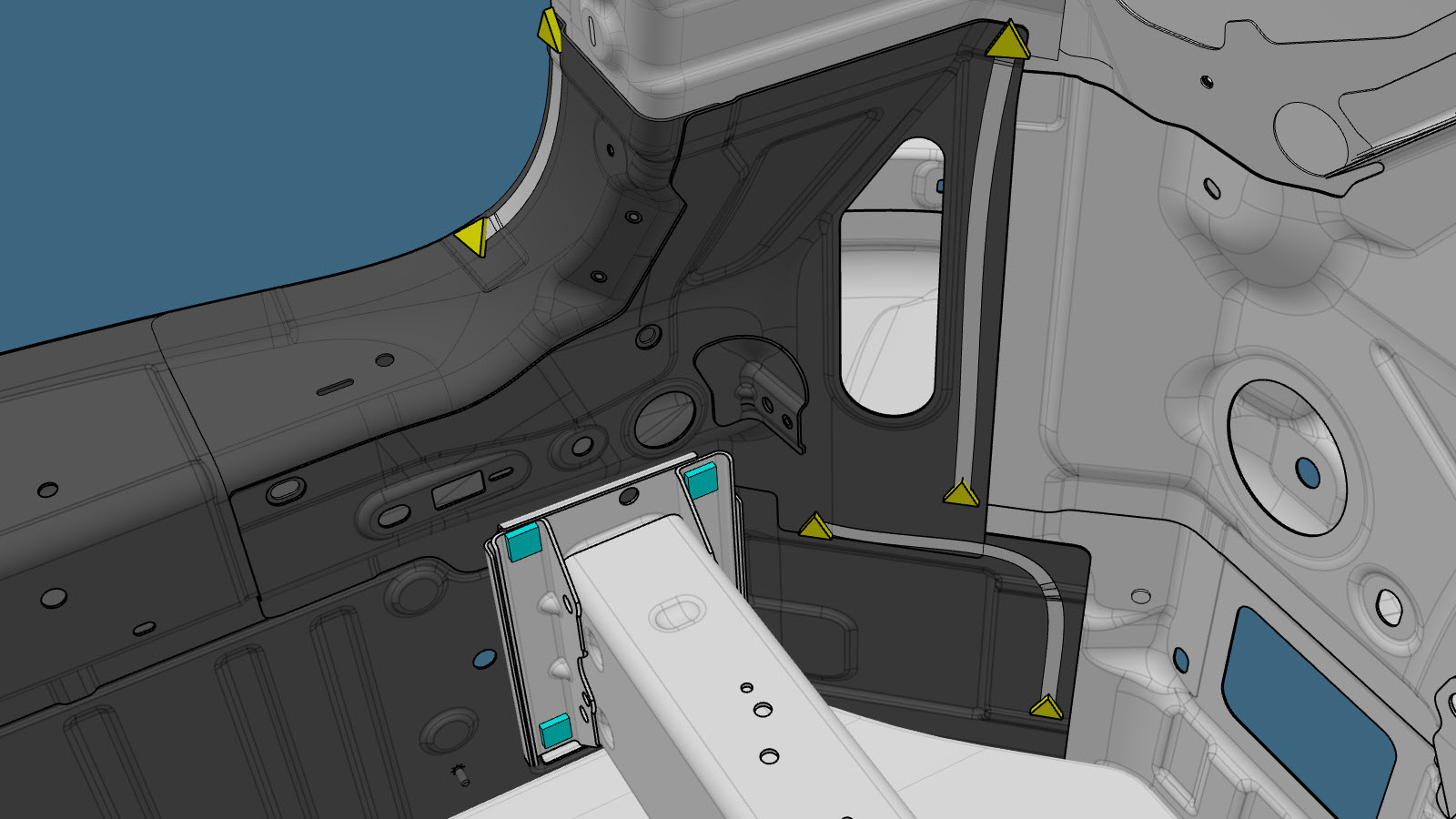

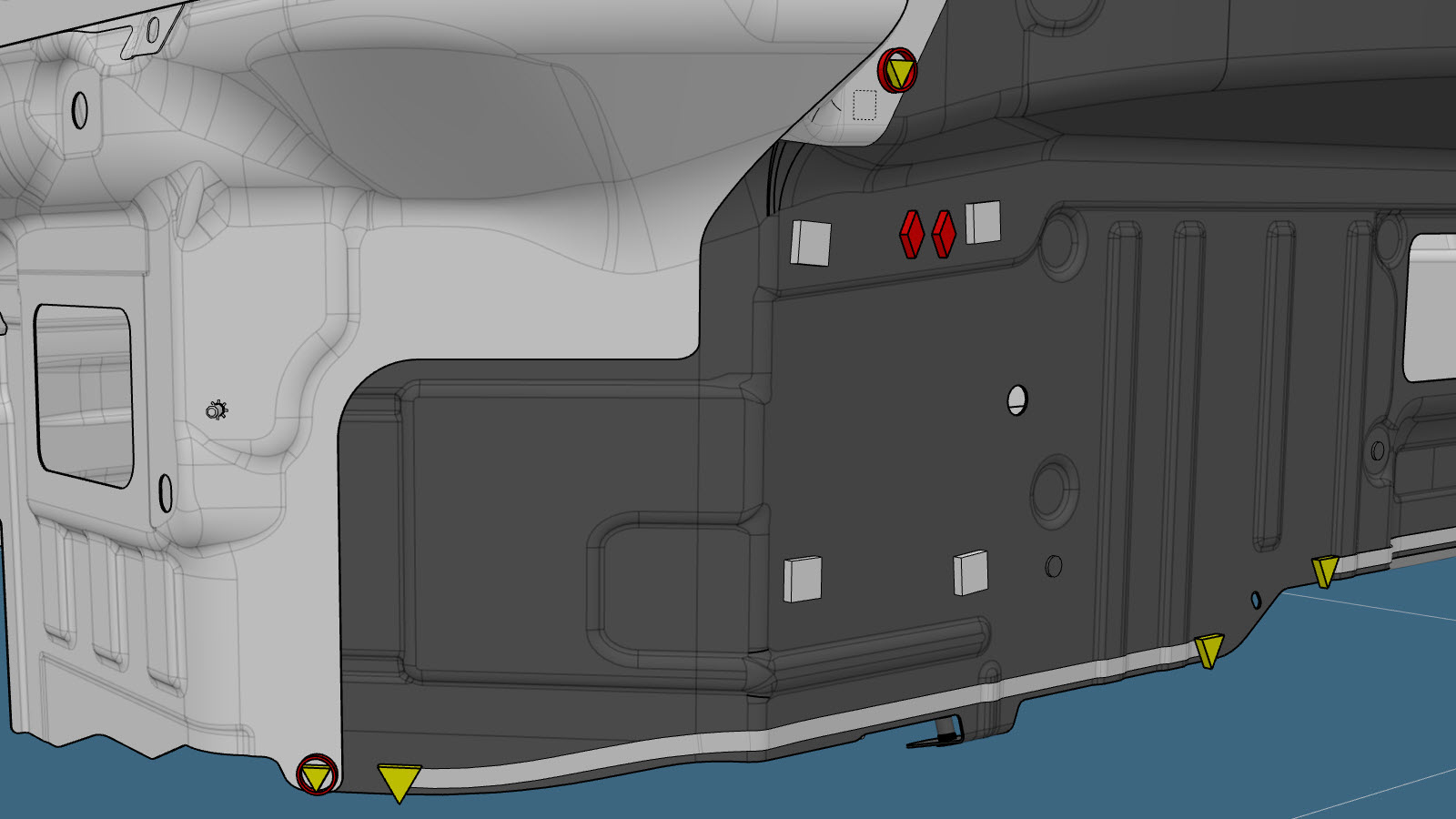

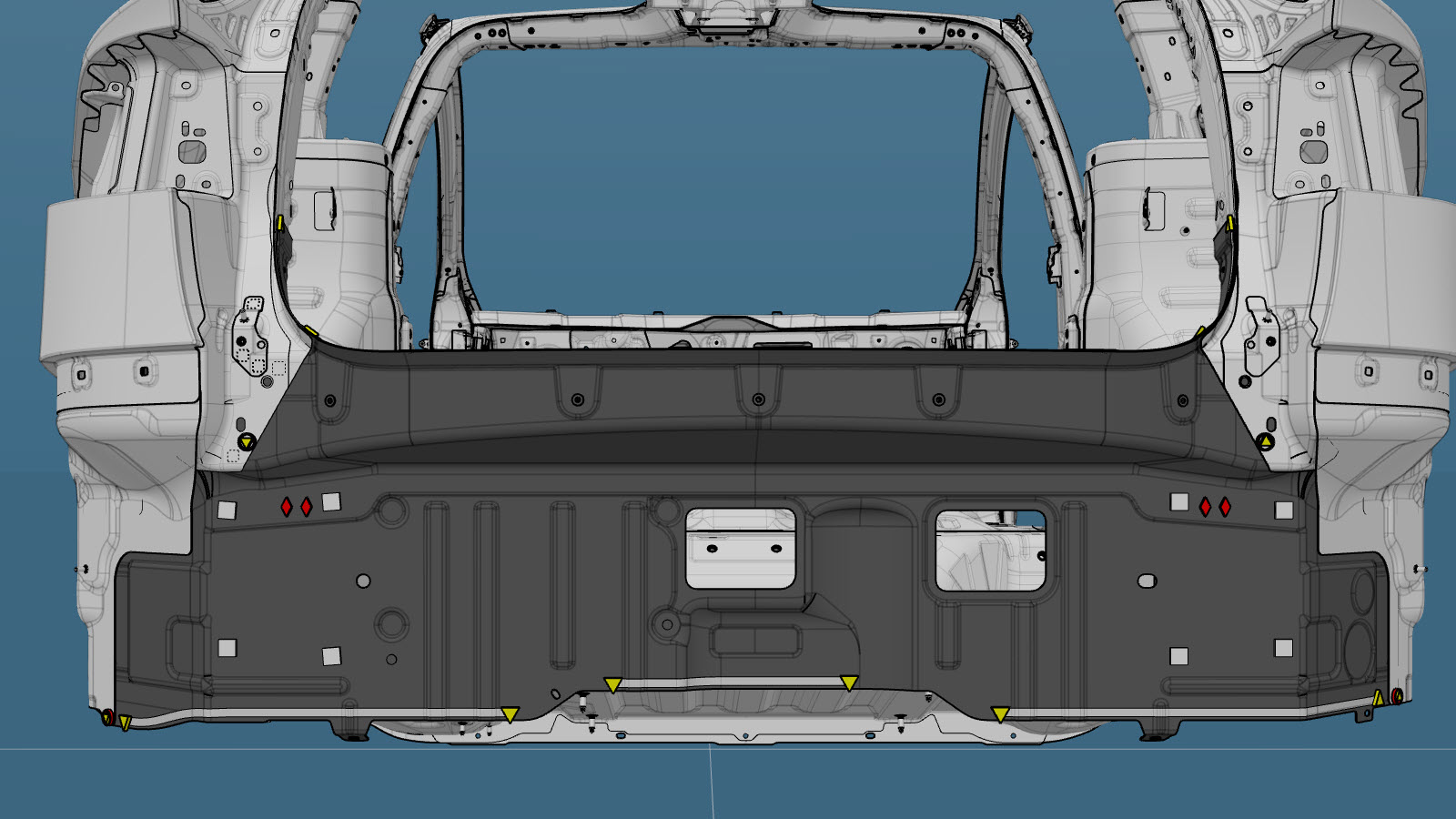

  1. Retire el componente original.

    o Pernos

    Tuerca

    o SPR de fábrica

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

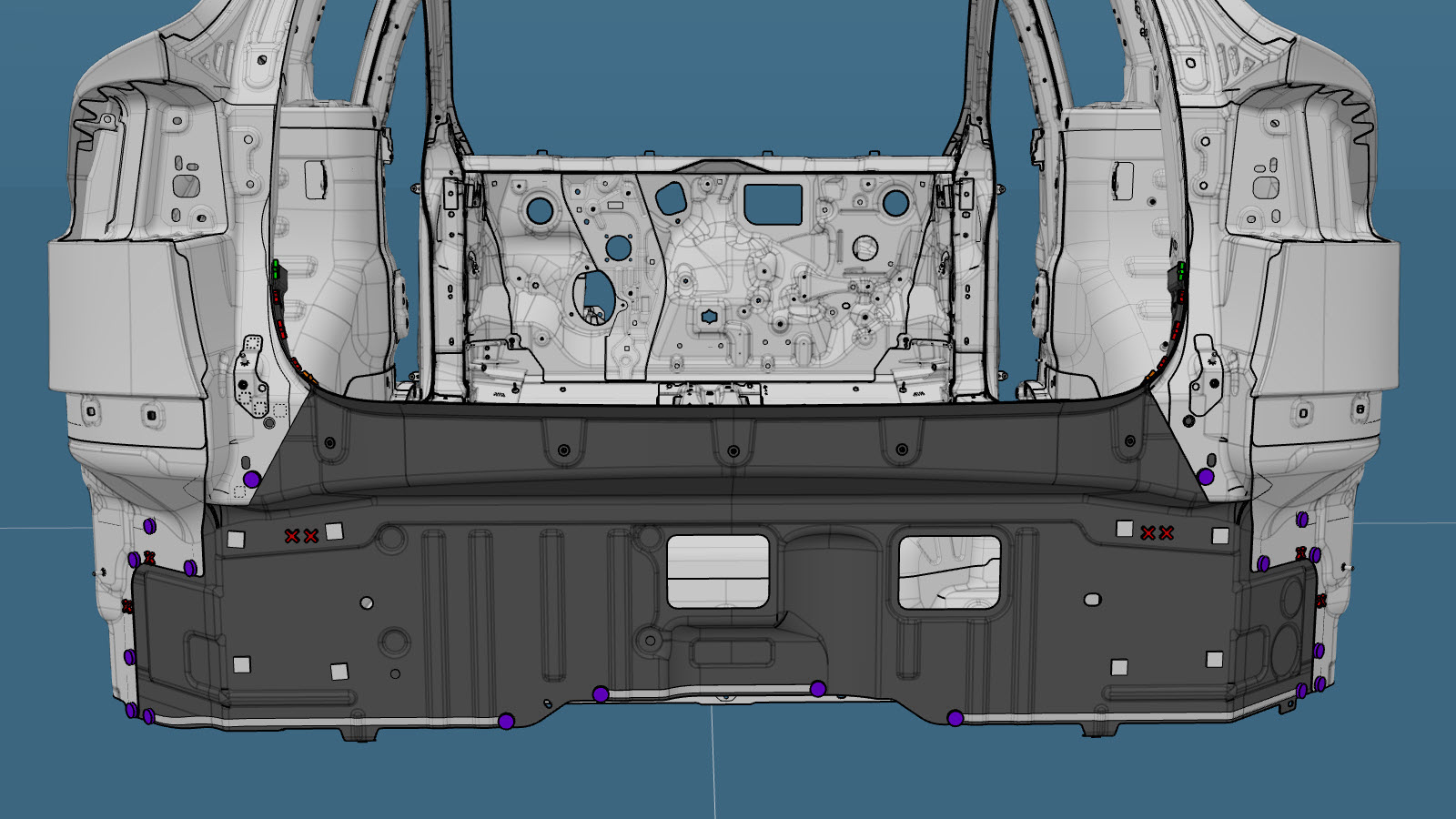

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

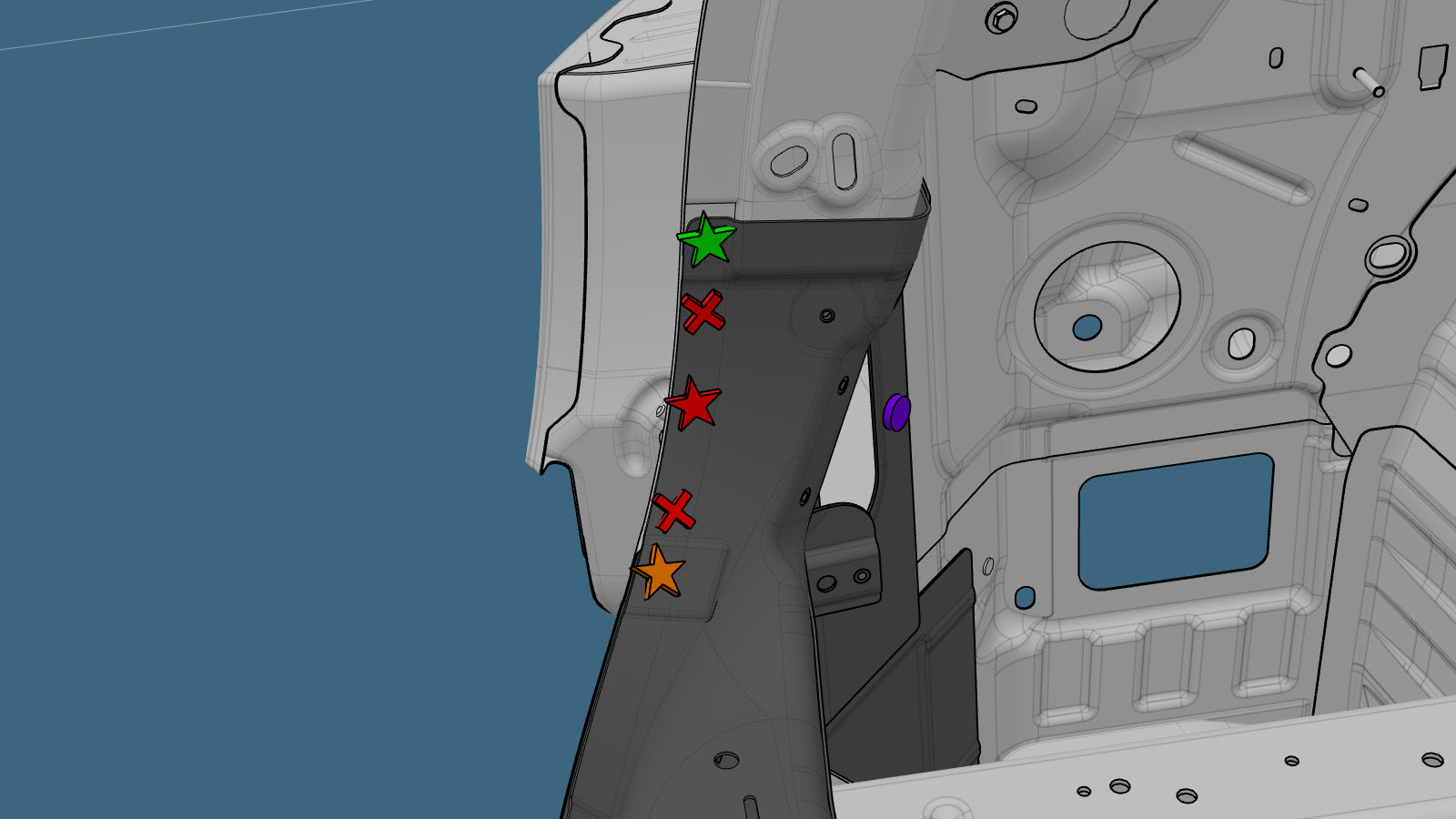

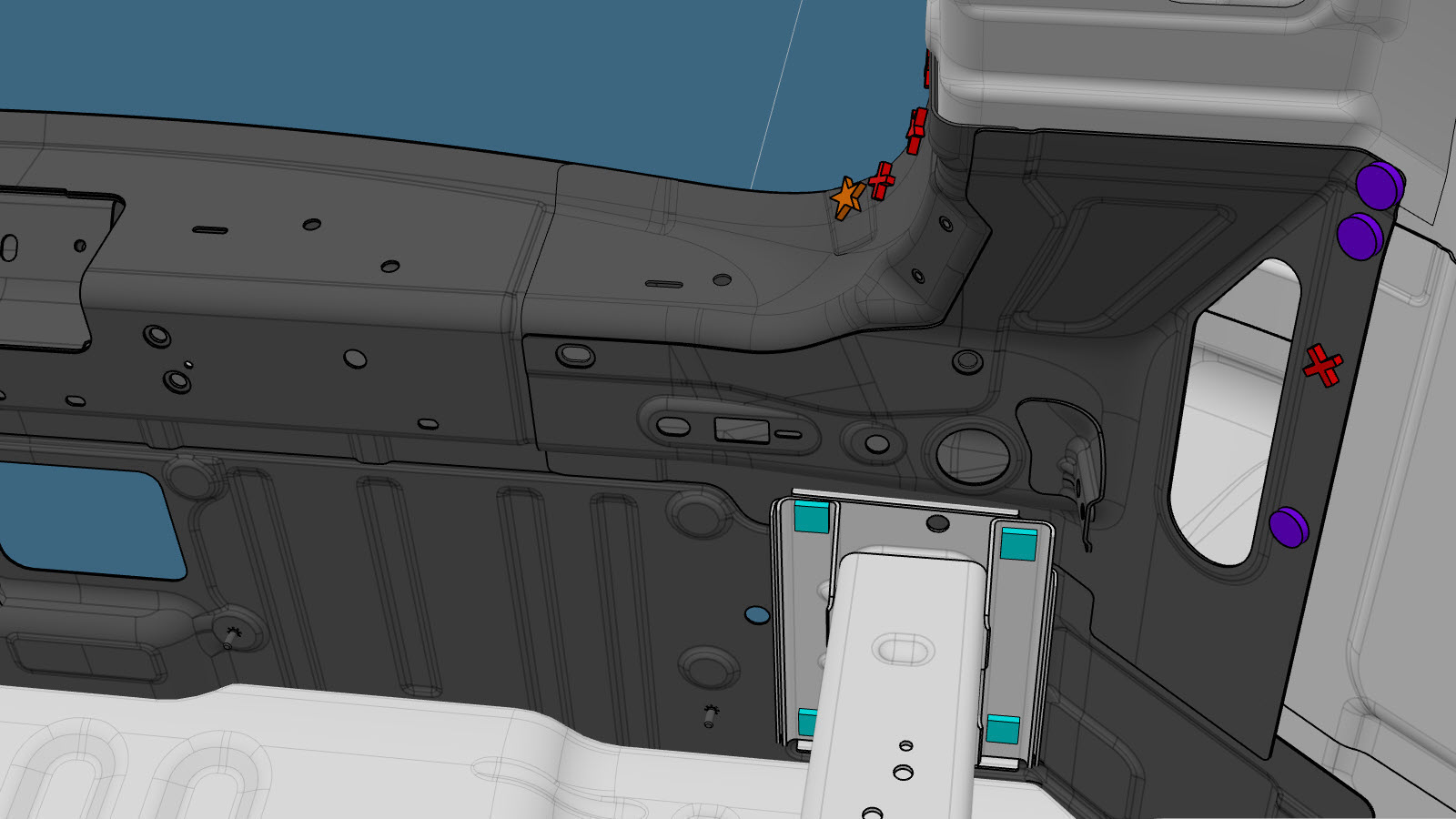

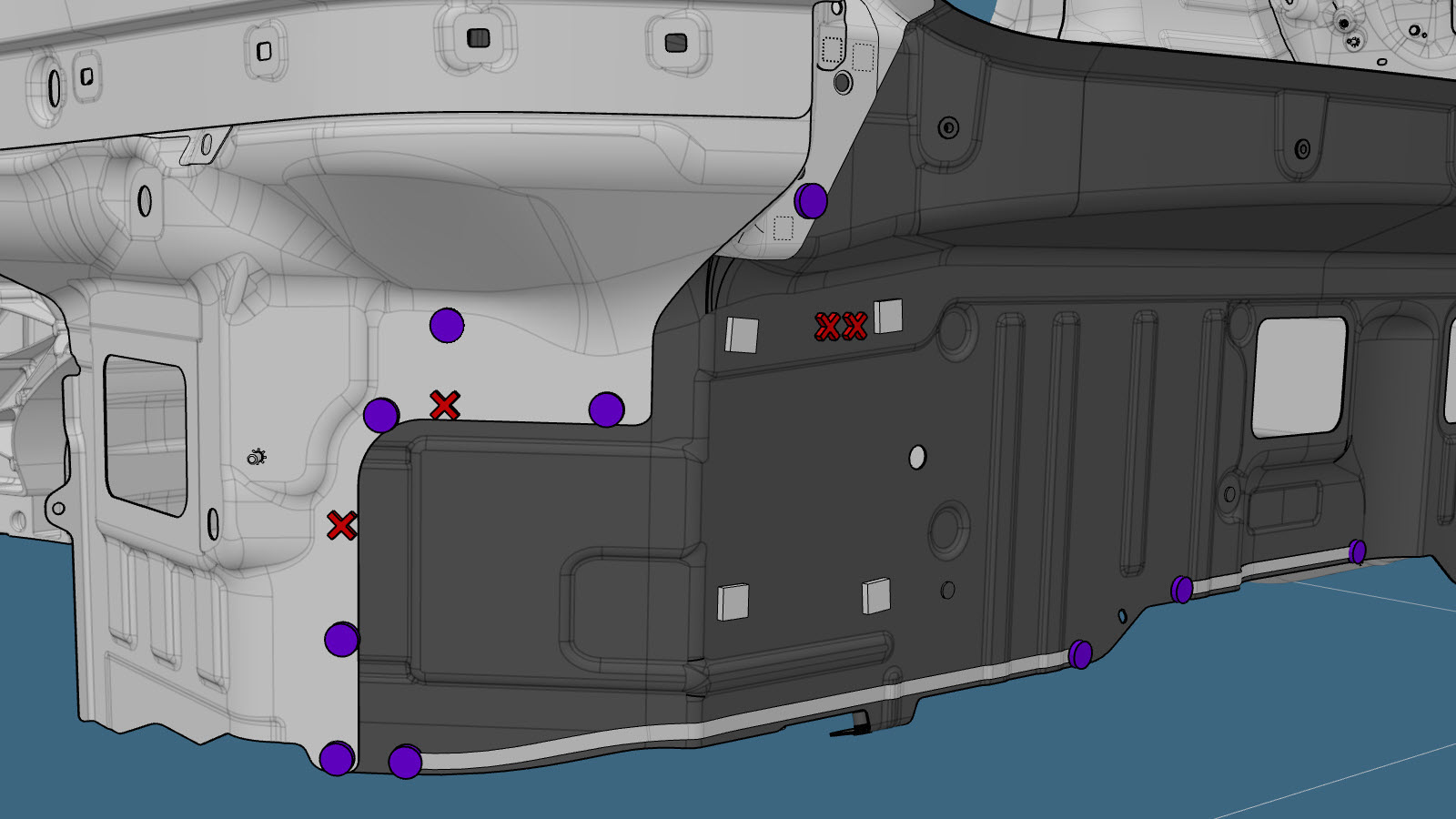

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

    o Remaches abombados estructurales, 6,5 mm

    o Pernos

    Tuerca

  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Apriete las tuercas a 50 Nm.
  5. Efectúe las operaciones posteriores a la reparación necesarias.
