Lateral de la cubierta

Código de corrección: 10100115902 10100116102 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

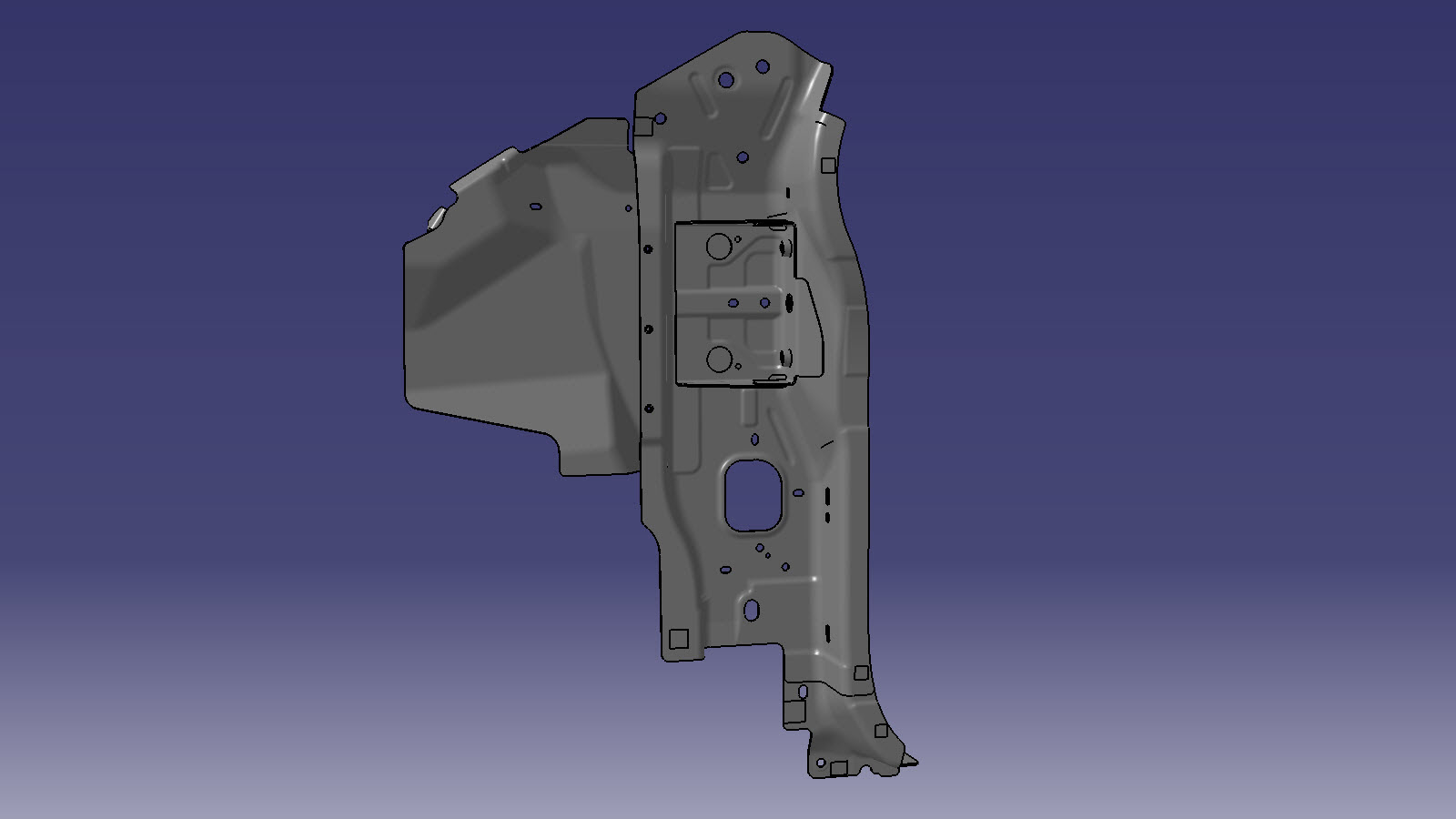

1 MDLX, ASSY, COWL SIDE (Conjunto del lateral de la cubierta)
21 Remache estructural de alta resistencia, 6,5 mm
5 Remache avellanado, 4,8 mm, largo
1 Remache Flow Form S38
1 Perno, cabeza Torx , M8-1.25x34 Referencia de Tesla 1022448-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Interior del pilar A.
  2. Retire el componente original.

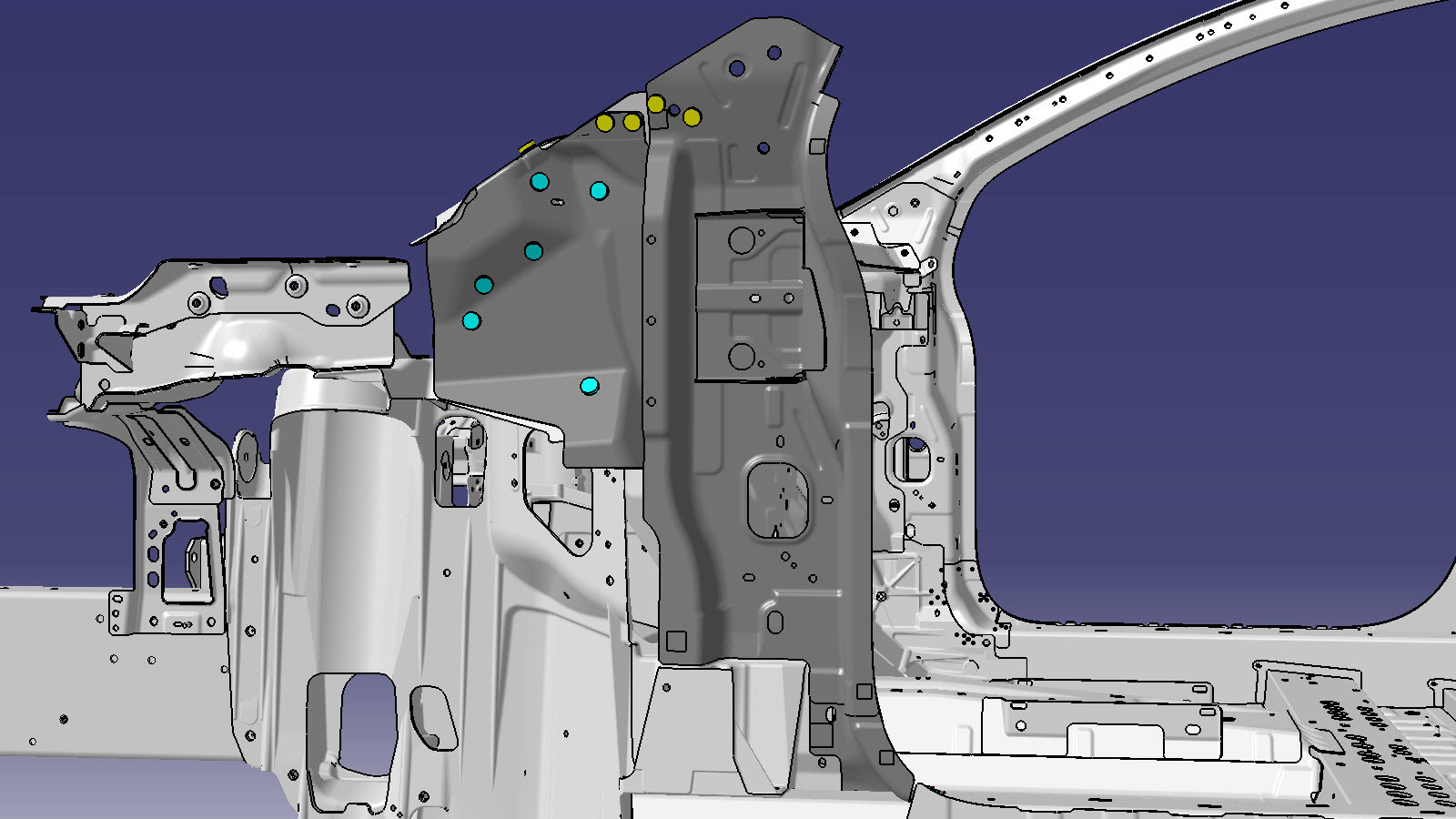

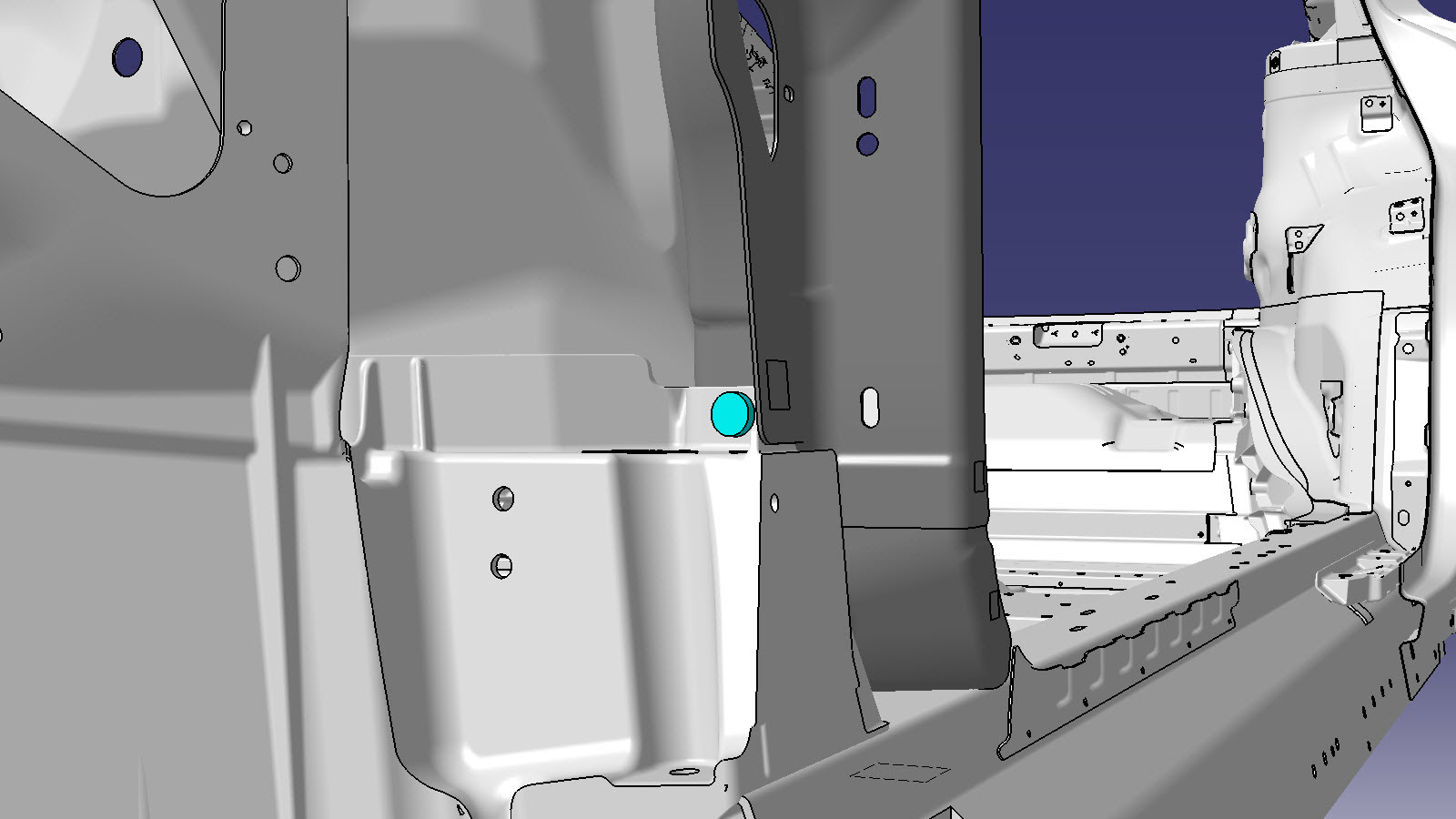

    o Soldaduras por puntos de fábrica
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o RIVTAC

    o Perno, Torx

  3. Preparación para la instalación.

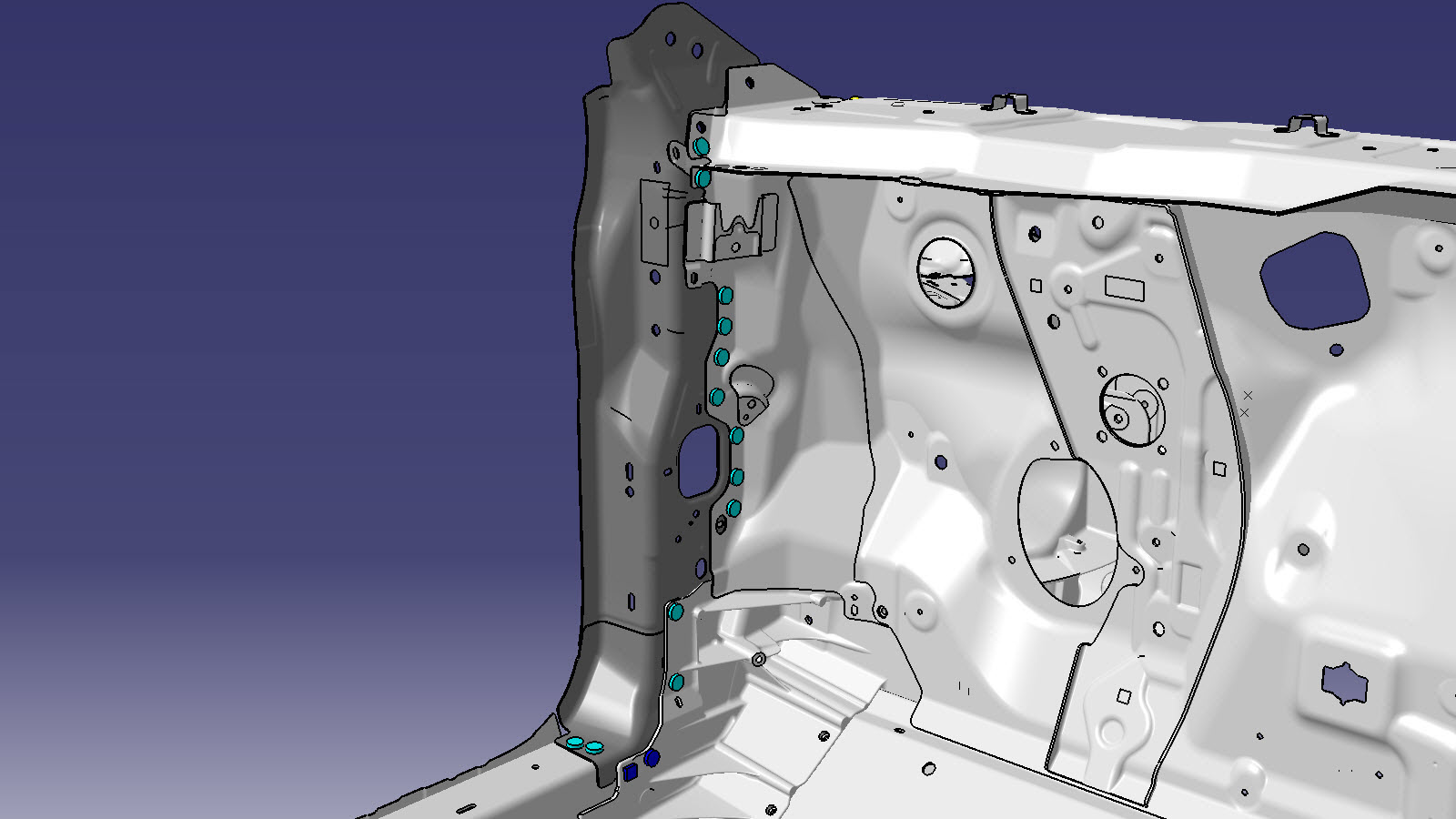

    o Remaches estructurales de alta resistencia, 6,5 mm

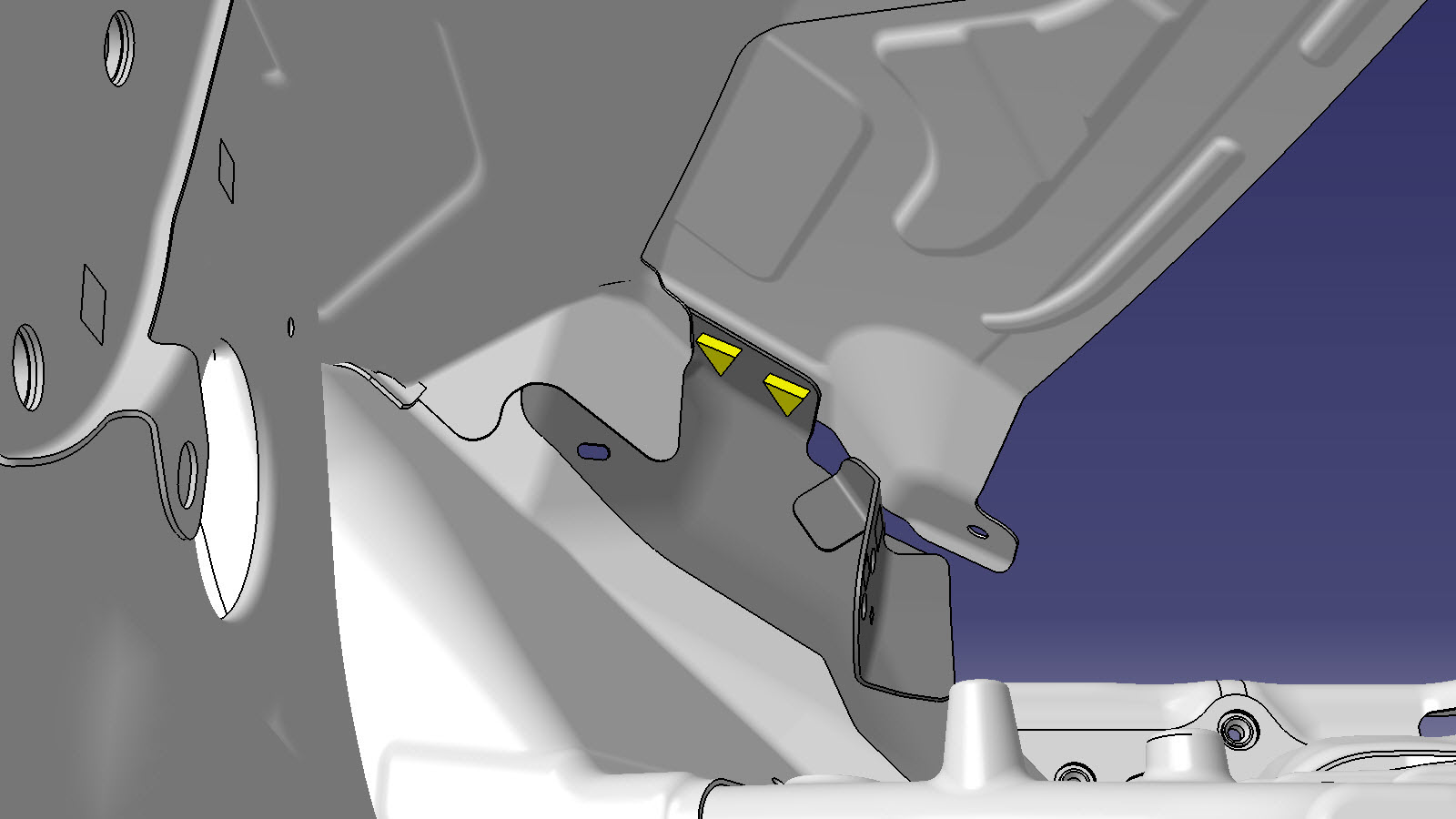

    o Remaches avellanados, 4,8 mm, largos

    o Perno, Torx

  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  5. Instale el componente o los componentes nuevos.
    Apriete el perno a 30 Nm.
  6. Instale Interior del pilar A.
  7. Instale las fijaciones como se indica.

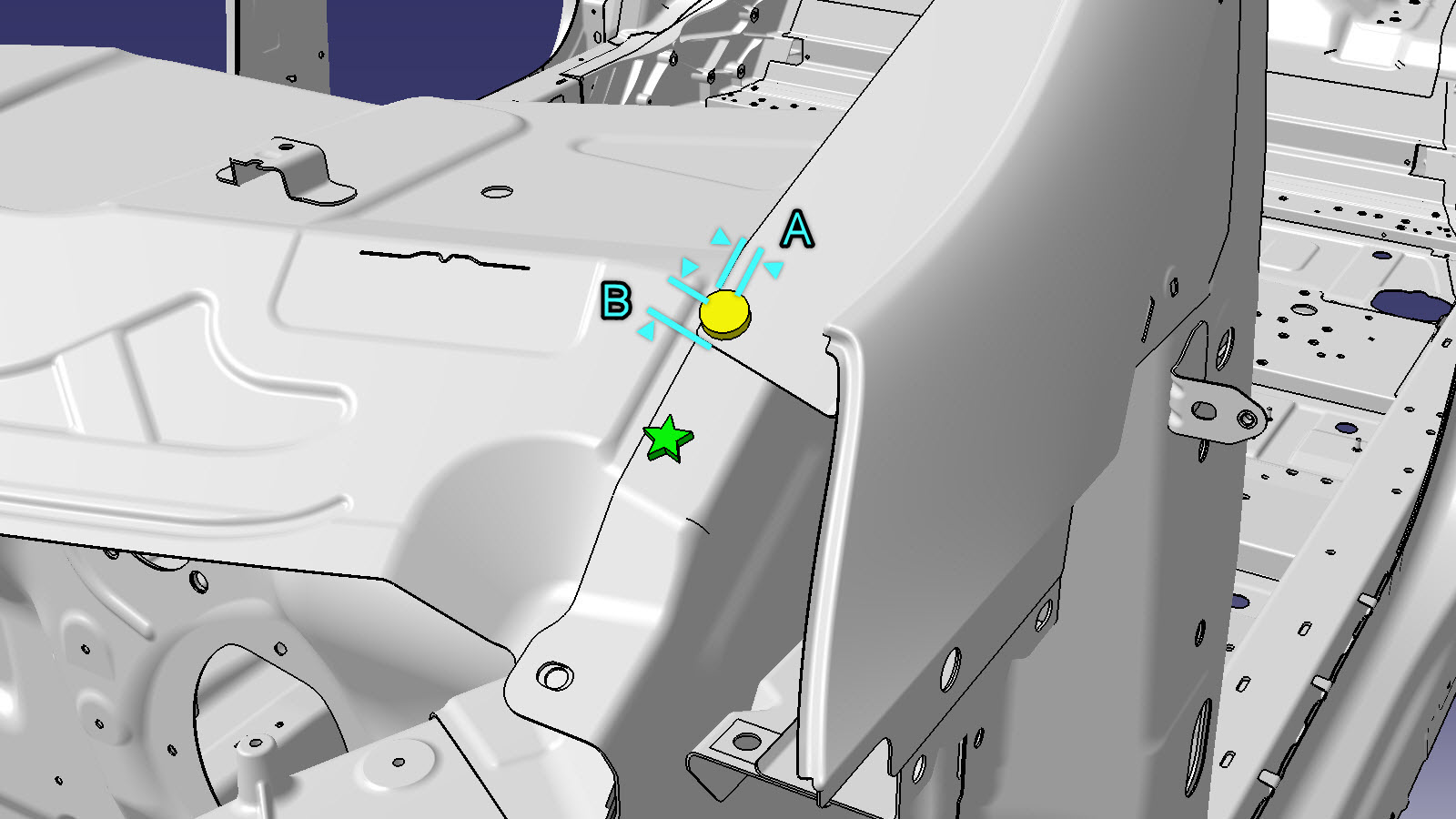

    o Remaches avellanados, 4,8 mm, largos
    • A = 8 mm.
    • B = 11 mm.

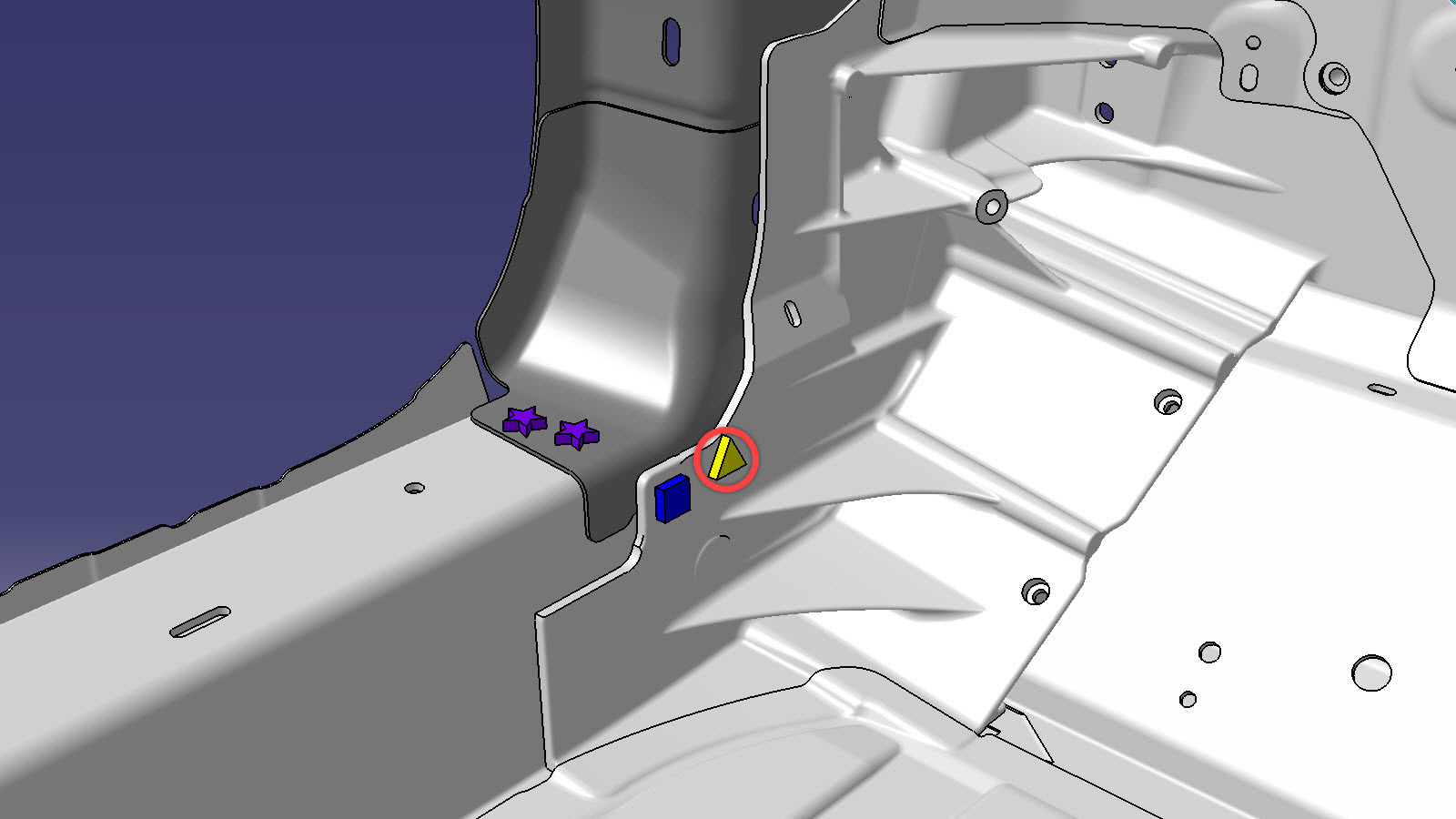

    o Remaches Flow Form, S38

  8. Efectúe las operaciones posteriores a la reparación necesarias.
