Travesaño de la caja de torsión trasera (inferior) (vehículos fabricados desde el 1 de enero de 2021 hasta el 6 de marzo de 2022)

Código de corrección: 10100303202 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

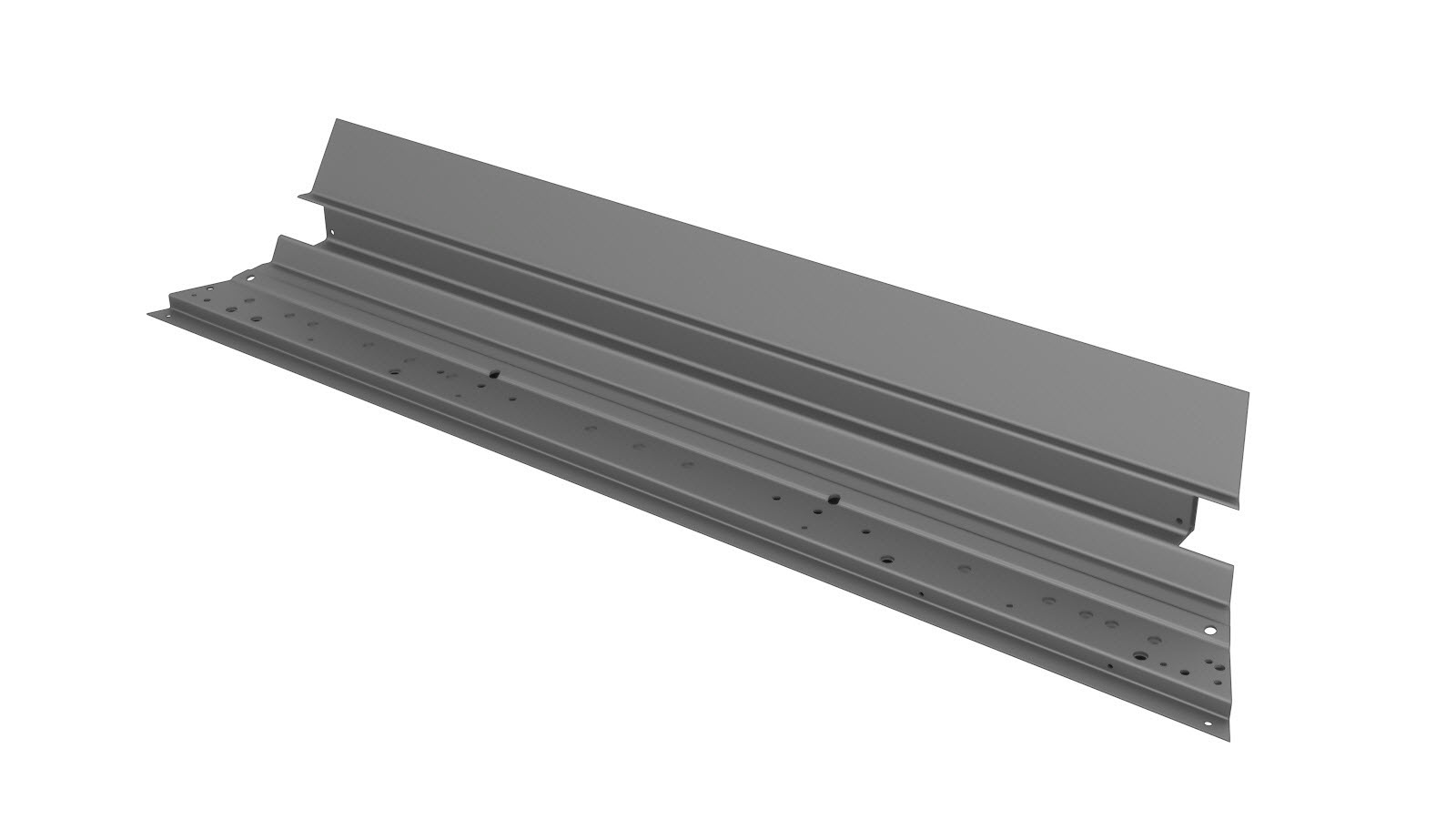

1 CONJ-TRAVESAÑO CAJA TORSIÓN TR INF (Travesaño de la caja de torsión trasera inferior)
7 Remache estructural de alta resistencia, 6,5 mm
2 Perno HF, M8-1.25x22,[109],G0110,MAT Referencia de Tesla 1552447-00-A.
2 Tuerca , M8-1.25,HF,Acero[10],ZnAl,NEGRO Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Cubierta del motor trasero.

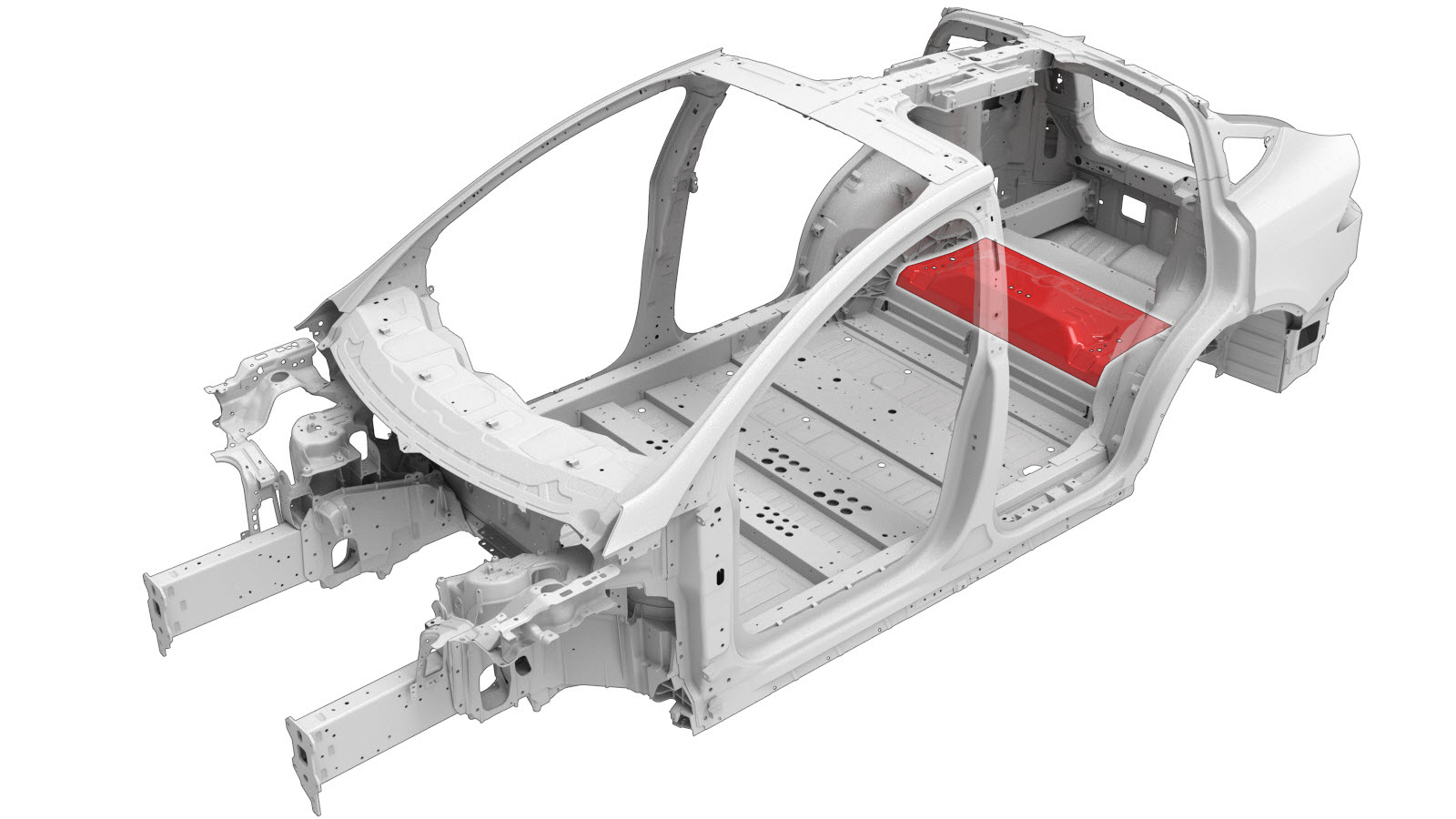

  2. Retire Panel de suelo de asiento de la segunda fila.

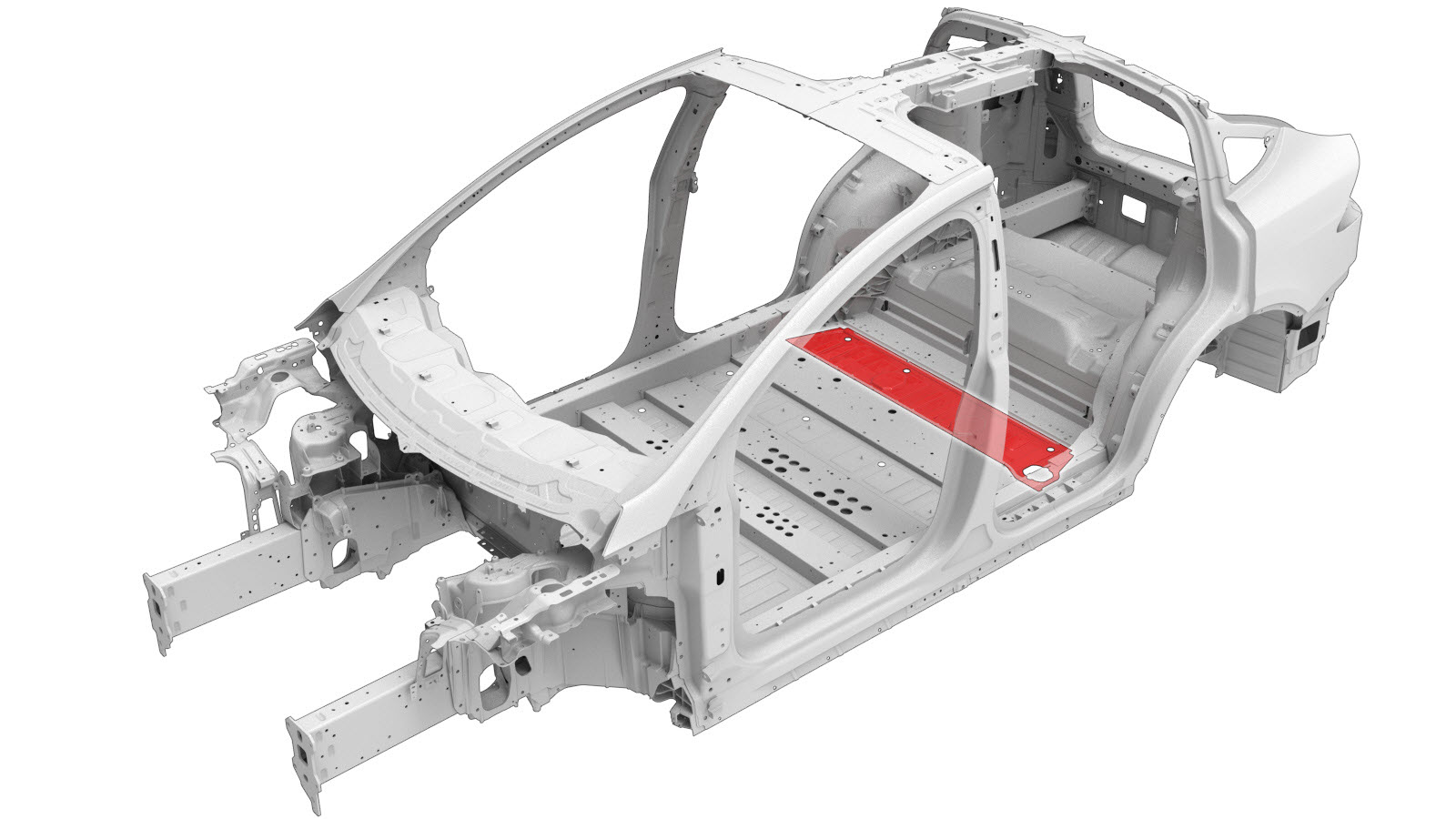

  3. Retire Refuerzo inferior de la caja de torsión trasera de los lados derecho e izquierdo.
  4. Retire el componente original.

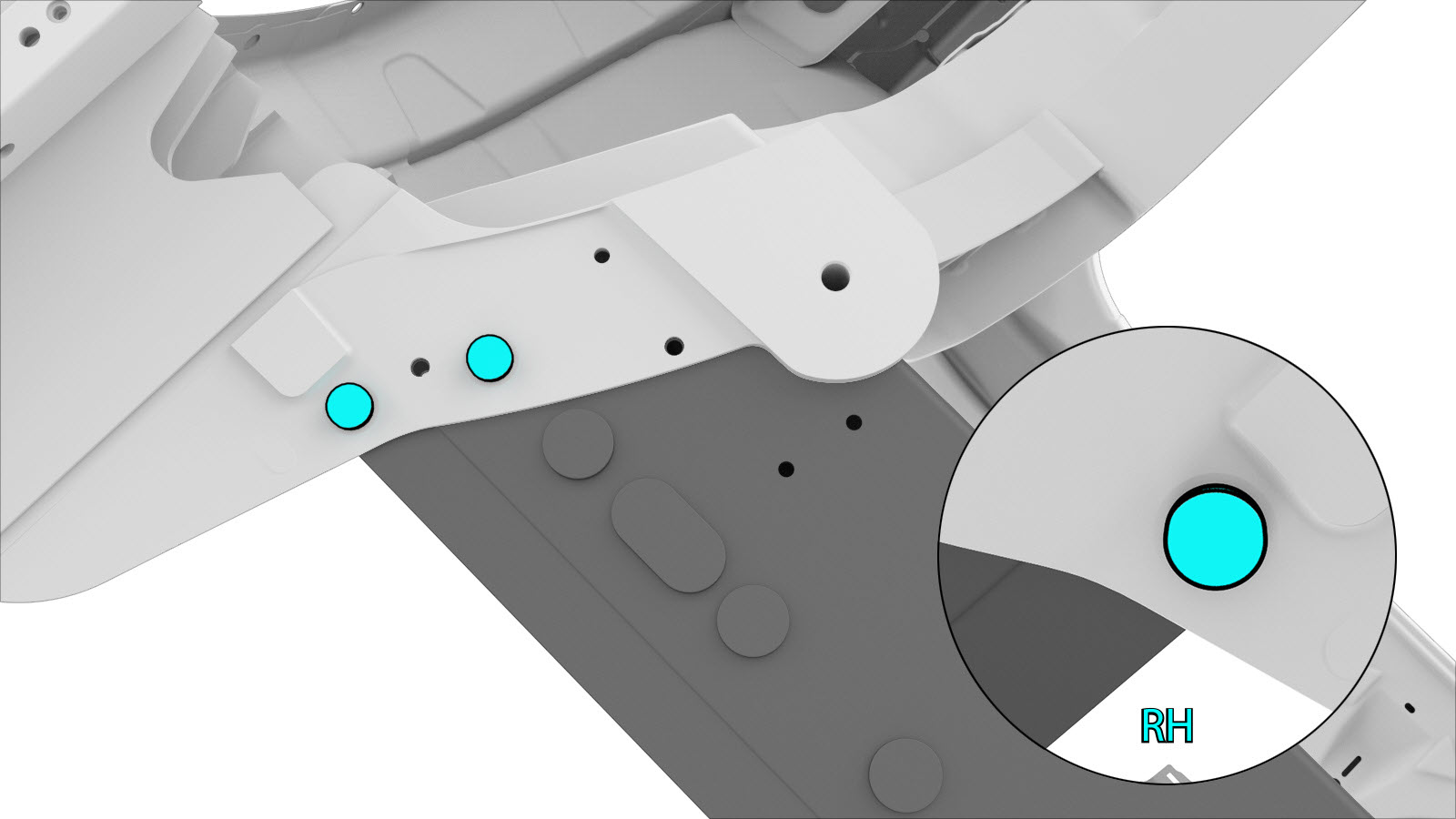

    o RIVTAC

    o Remaches estructurales de fábrica

    BOM de fábrica

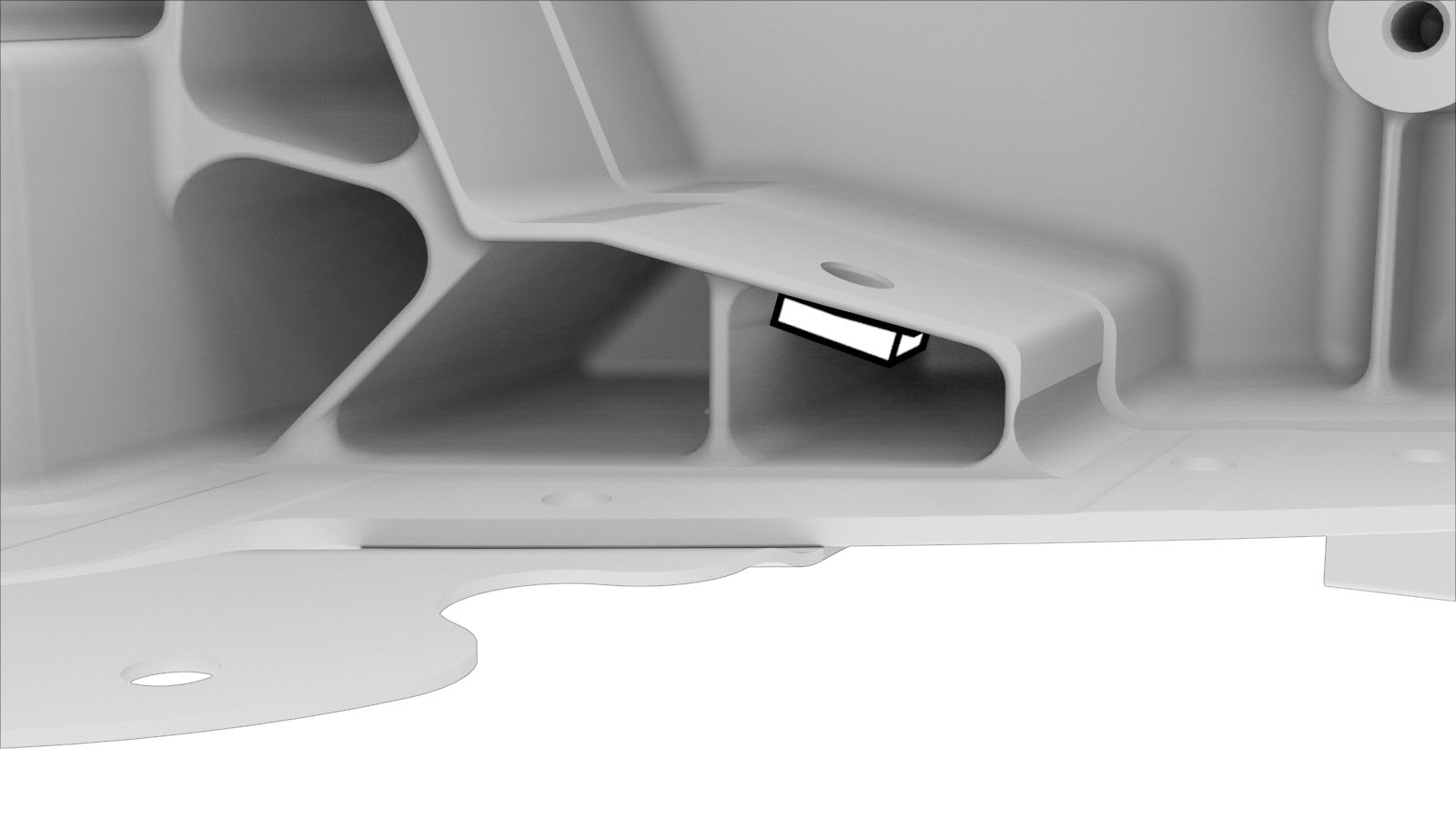

  5. Utilice adhesivo estructural para fijar las tuercas en su posición en el interior del nodo trasero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si es necesario, amole los bordes de las tuercas para que queden al ras con la ubicación de montaje.

    Tuerca

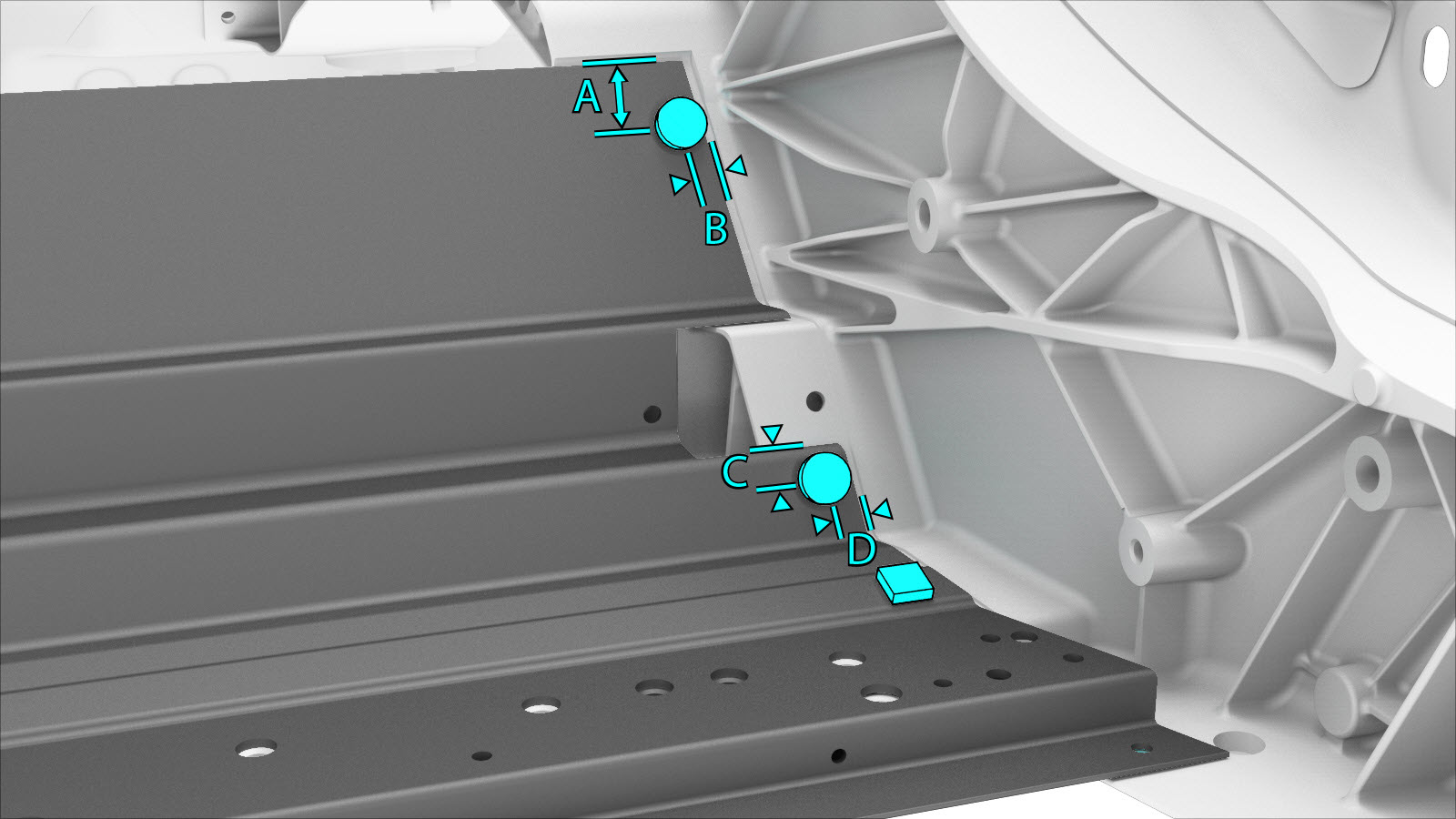

  6. Preparación para la instalación.
    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 24 mm.
    • B = 9 mm.
    • C = 12 mm.
    • D = 11 mm.

    o Pernos

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

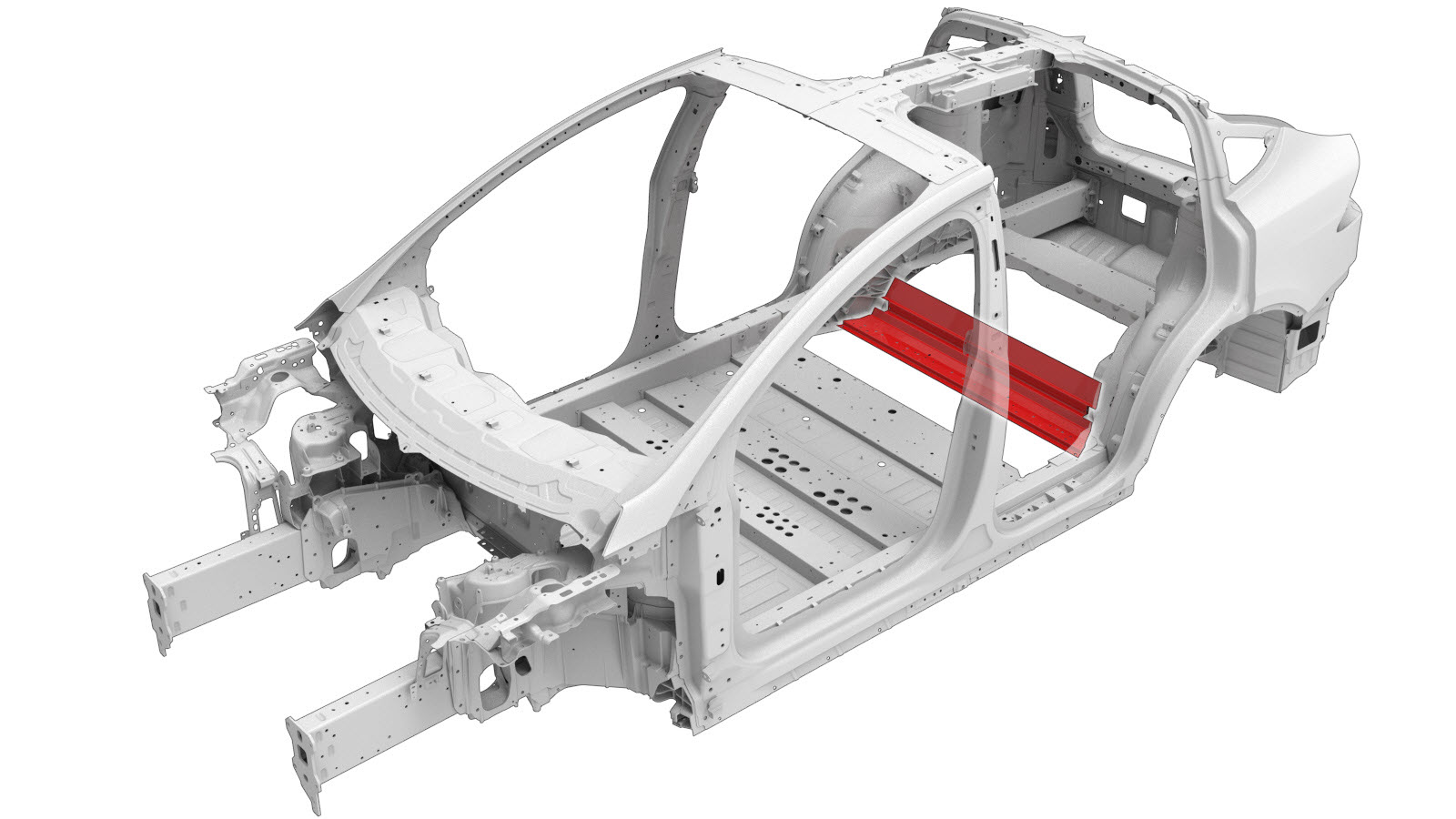

  8. Instale el componente o los componentes nuevos.
    Apriete los pernos a 24 Nm.
  9. Instale Refuerzo inferior de la caja de torsión trasera de los lados derecho e izquierdo.
  10. Instale Panel de suelo de asiento de la segunda fila.
  11. Instale Cubierta del motor trasero.
  12. Efectúe las operaciones posteriores a la reparación necesarias.
