后纵梁(铸件)

校正代码: 10102100702 10102100602 注意:除非本程序中有明确规定,否则上述校正代码涵盖执行本程序(包括关联碰撞维修程序)所需的所有碰撞维修工作。除非明确要求,否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。 校正代码: 10102100702 10102100602 注意:除非本程序中有明确规定,否则上述校正代码涵盖执行本程序(包括关联碰撞维修程序)所需的所有碰撞维修工作。除非明确要求,否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。 校正代码: 注意:除非本程序中有明确规定,否则上述校正代码涵盖执行本程序(包括关联碰撞维修程序)所需的所有碰撞维修工作。除非明确要求,否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注
1 CASTING REAR RAIL SERVICE ASSEMBLY(后纵梁 - 铸件)

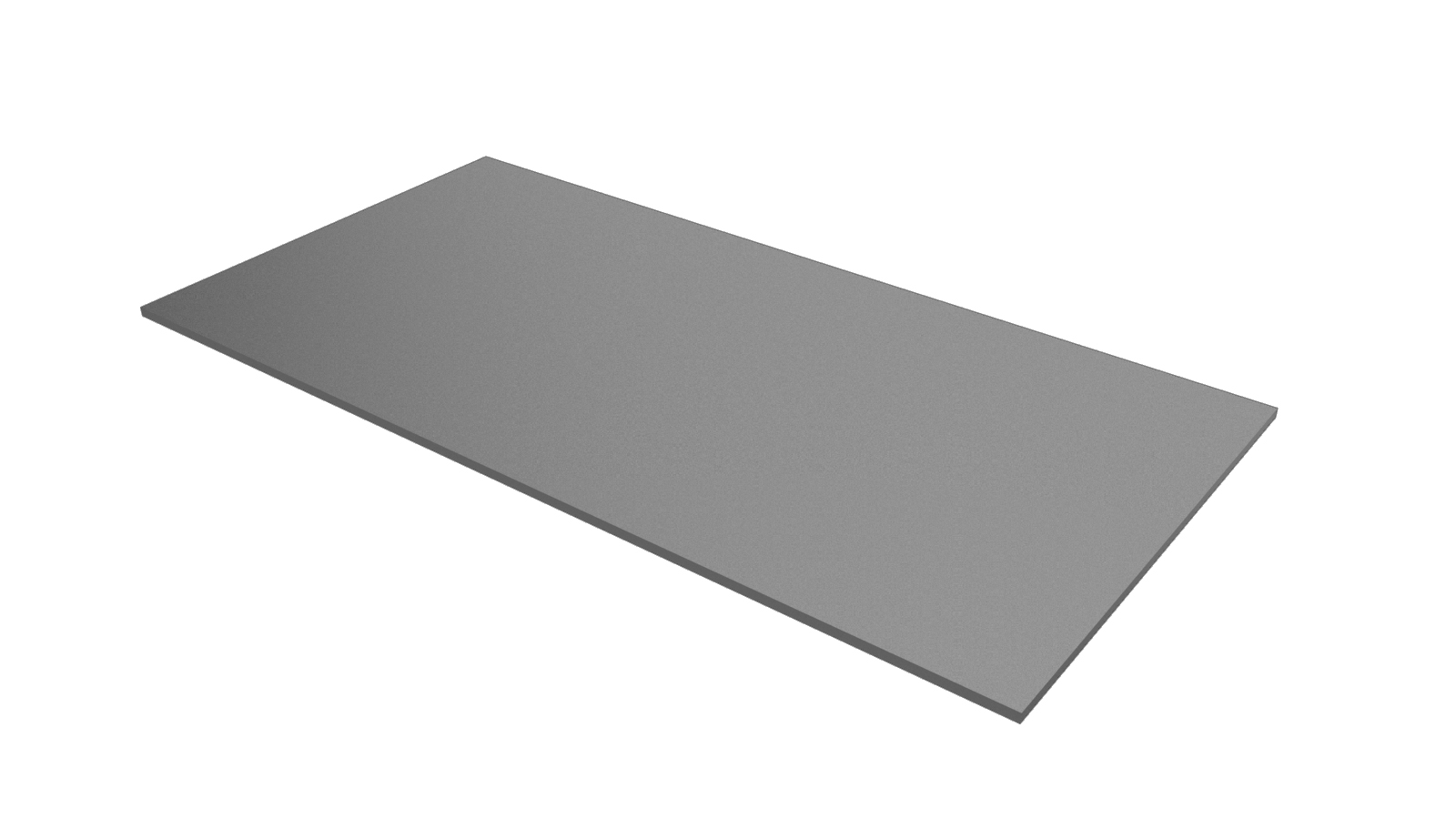

1 BUTYL FOIL PATCH 300X150x2MM(丁基胶箔补片)

Tesla 零件号 1004969-00-A。

5 高强度结构型铆钉,6.5 毫米
4 螺栓,内六角梅花头 , M8X22,STL[10.9],PC Tesla 零件号 1056534-00-C。
4 螺母 , HEX,FLGS,M8-1.25X18.2[8]-TBD Tesla 零件号 1014348-00-A。

如需订购零件,请参阅零件目录,输入需维修车辆 VIN,查找车辆正确零件(以及零件号)。或者,也可以在零件目录中搜索,查找车辆专用零件。

维修程序

  1. 拆下后面板侧方总成(适用于 1 件式车底铸件)
  2. 拆下侧翼支架(下部)
  3. 拆卸原装部件

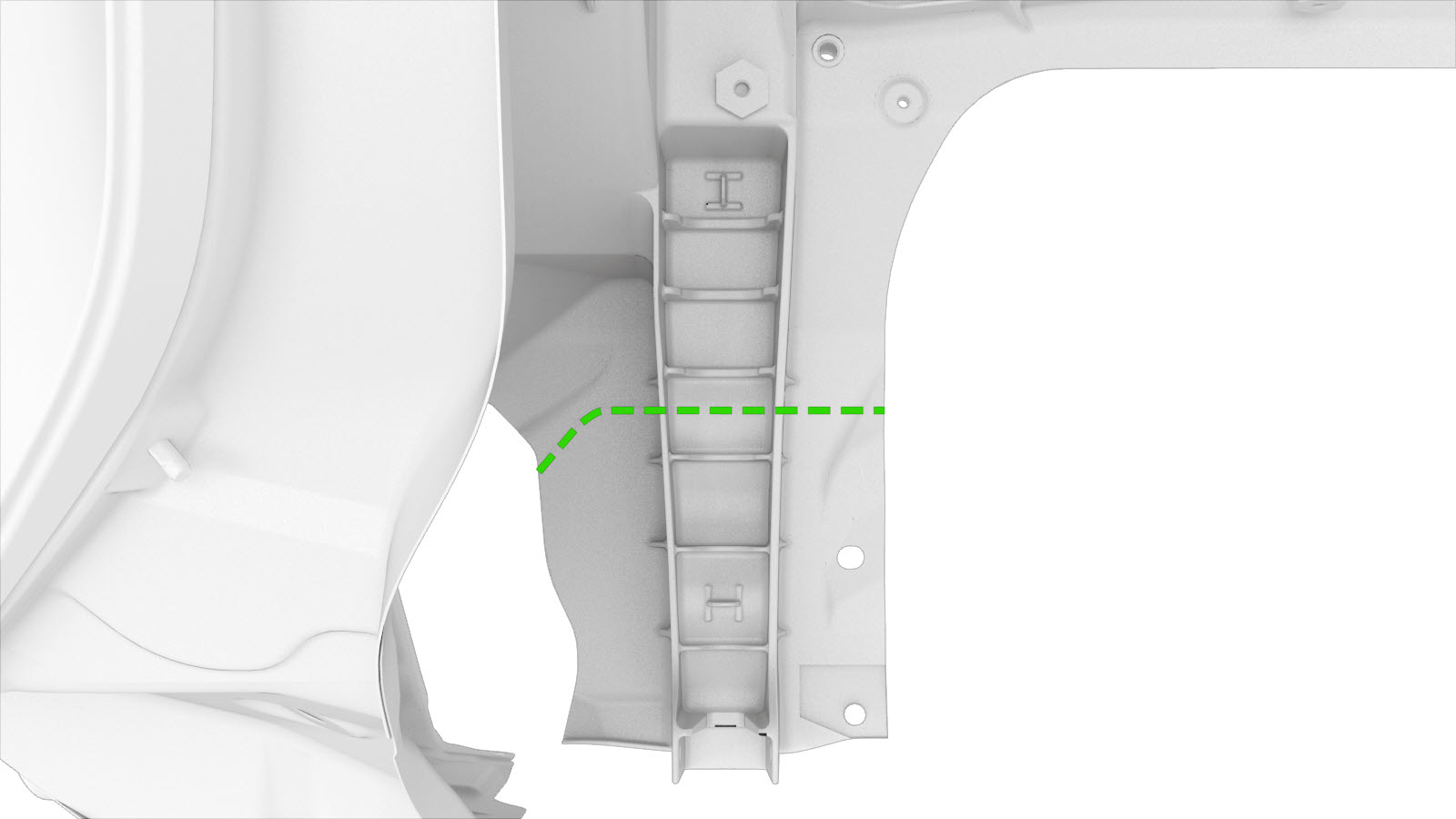

    • 切割线
    Informational PurposesAn informational icon, calling your attention
    仅切割至原装部件上铸件切割线的后方,然后根据需要修剪原装部件以使其适合。保持间隙尽可能小。

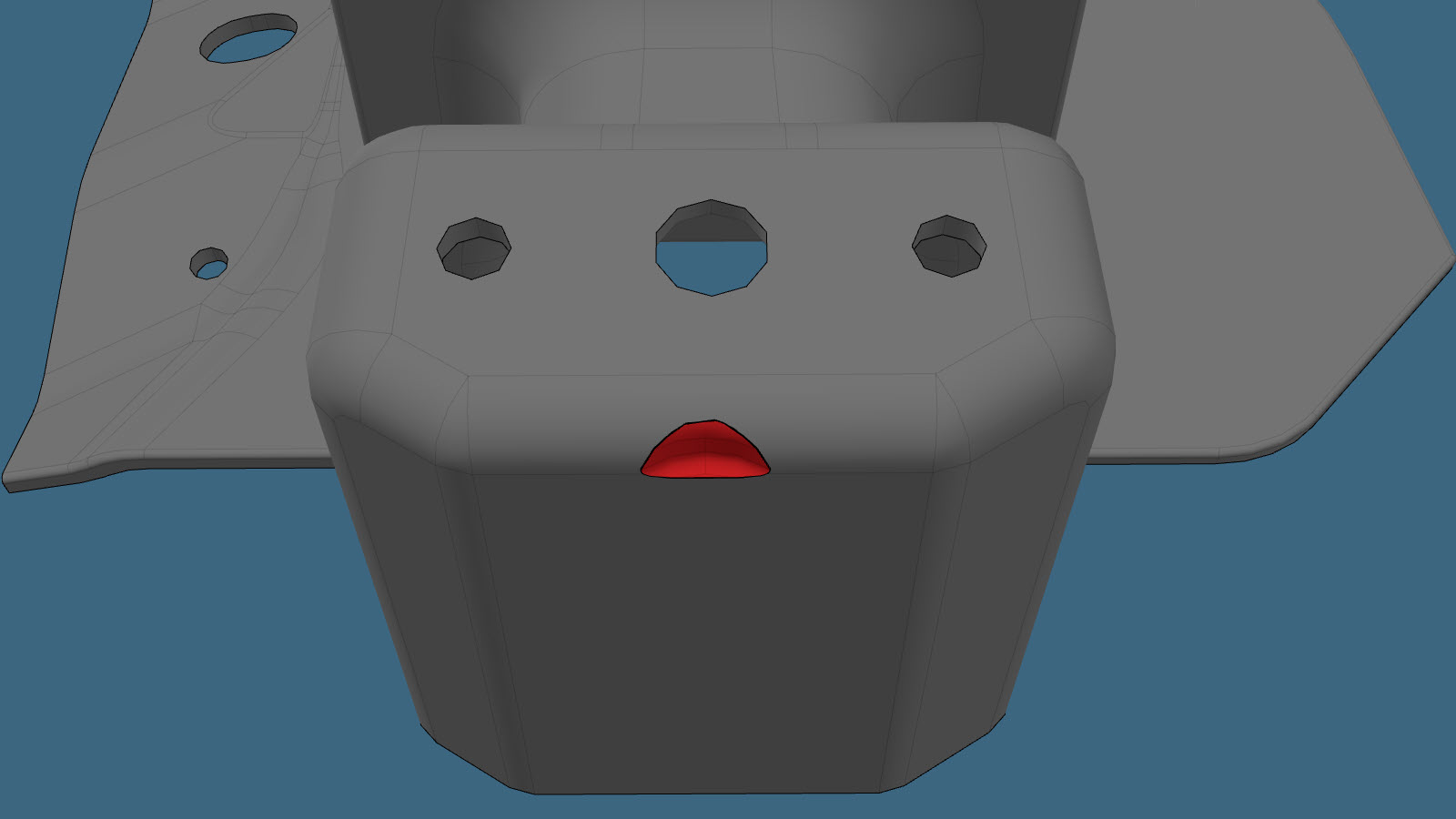

  4. 修剪指定区域中的维修零件。
    轻轻将红色区域内的维修零件边缘打磨光滑,然后仅根据需要进行修剪以确保正确装配。不要打磨过多的材料,也不要造成间隙。如果有必要,可打磨指定区域以外的区域。
    Informational PurposesAn informational icon, calling your attention
    尽可能减少打磨去除的材料量,以确保正确安装维修零件而不产生间隙。如果因过度打磨而产生间隙,请联系 Tesla 碰撞维修中心寻求帮助。

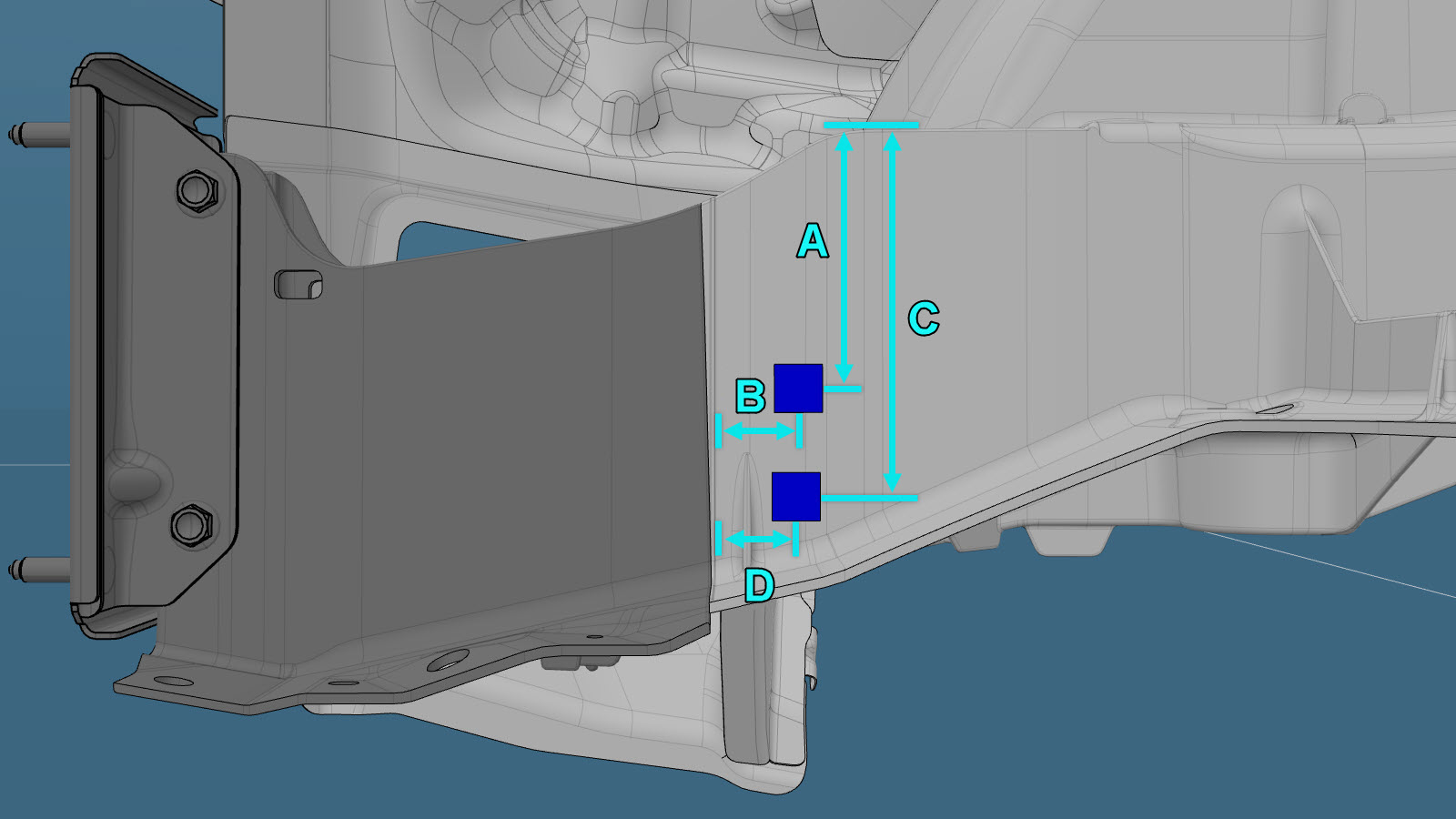

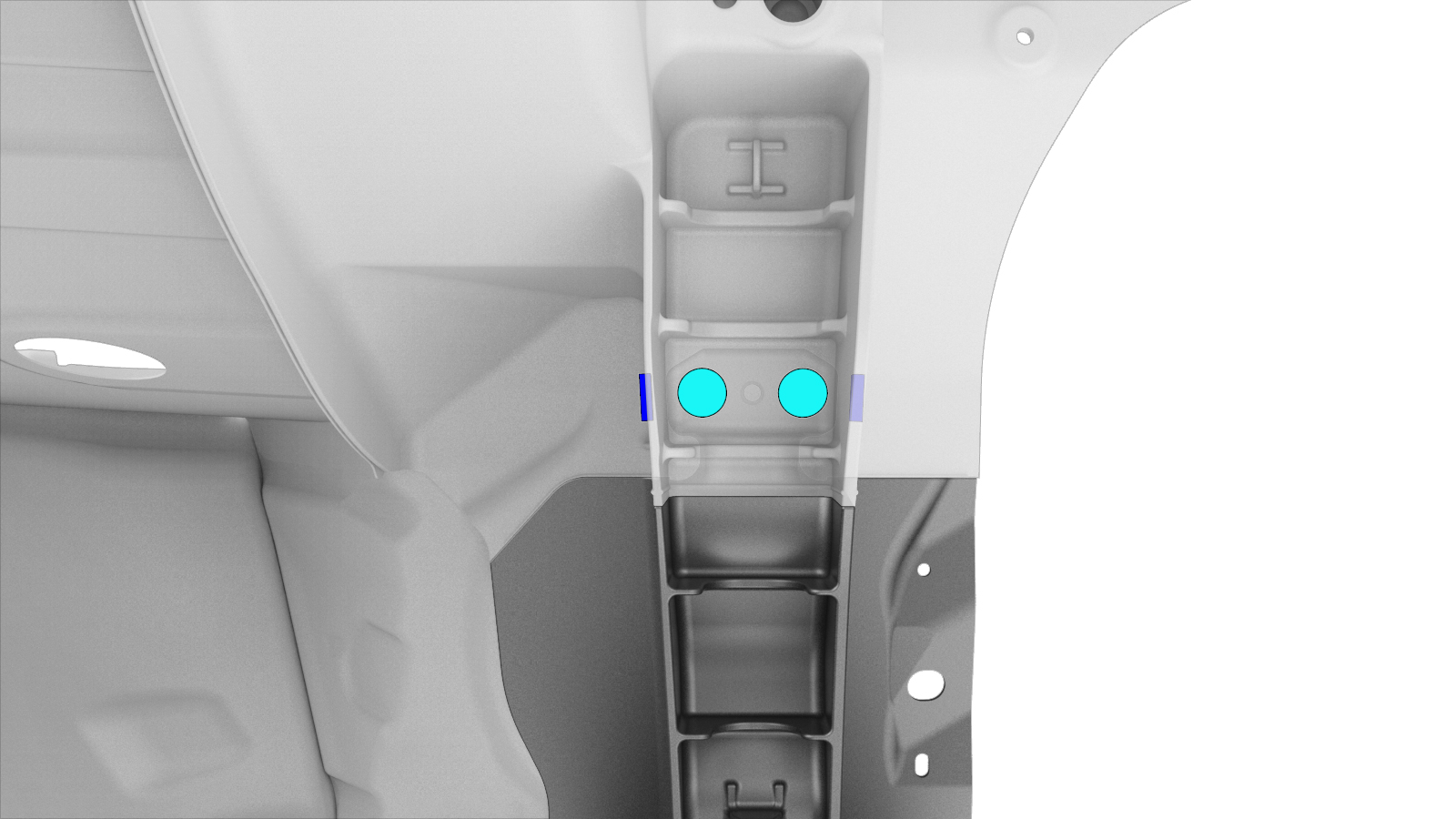

  5. 准备安装
    高强度结构型铆钉,6.5 毫米

    螺栓,内六角梅花头

    • A = 108 毫米。
    • B = 37 毫米。
    • C = 152 毫米。
    • D = 35 毫米。
  6. 在车辆接合面以及新部件上涂抹结构型粘合剂
  7. 安装新部件
    将螺栓拧紧至 48 Nm。
  8. 向新组件与车底铸件之间的接头上涂抹接缝密封剂。
  9. 准备安装铆钉 ,以便将后纵梁端板固定到后纵梁上 - 铸造型更换组件。
    高强度结构型铆钉,6.5 毫米
    Informational PurposesAn informational icon, calling your attention

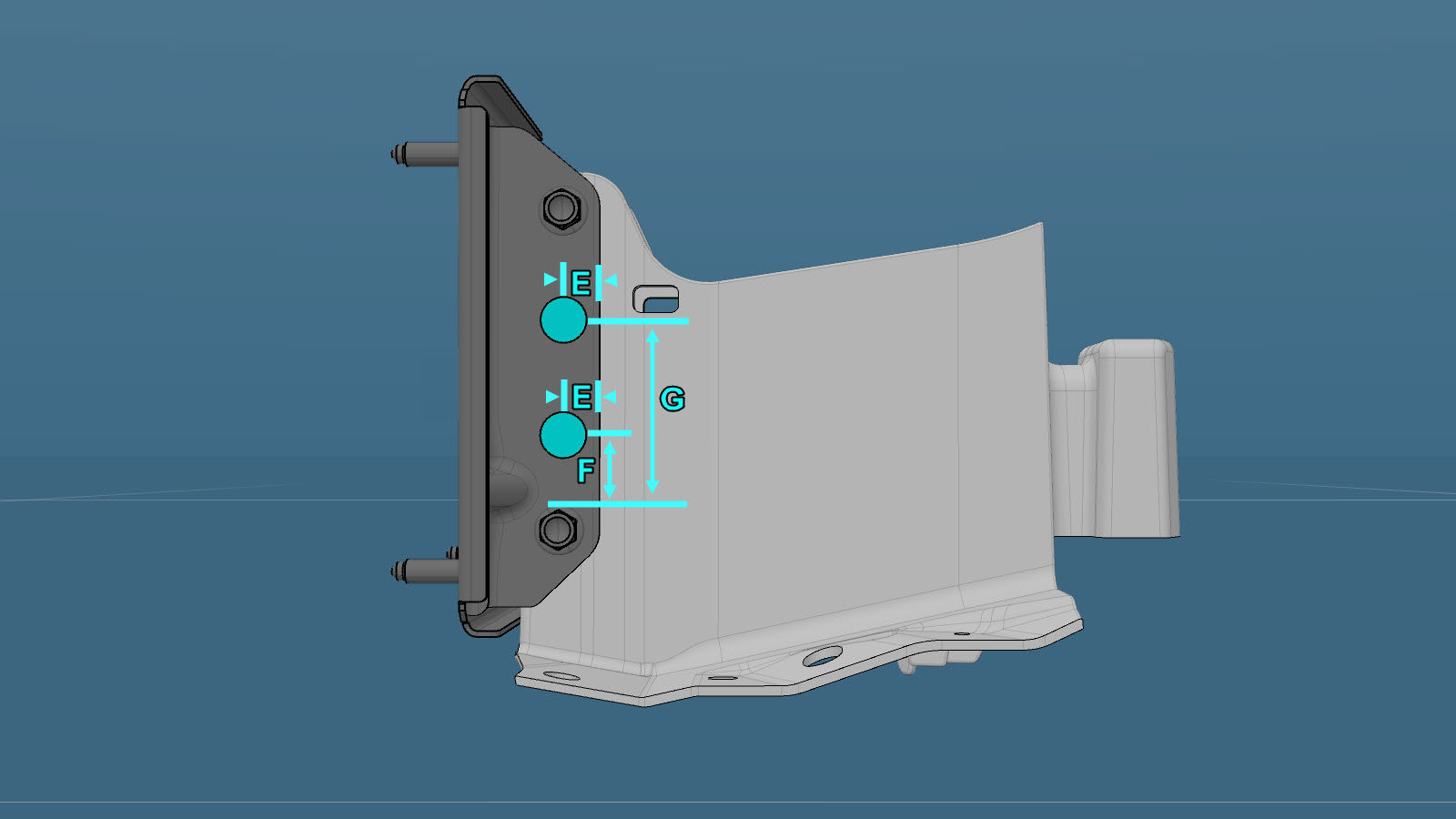

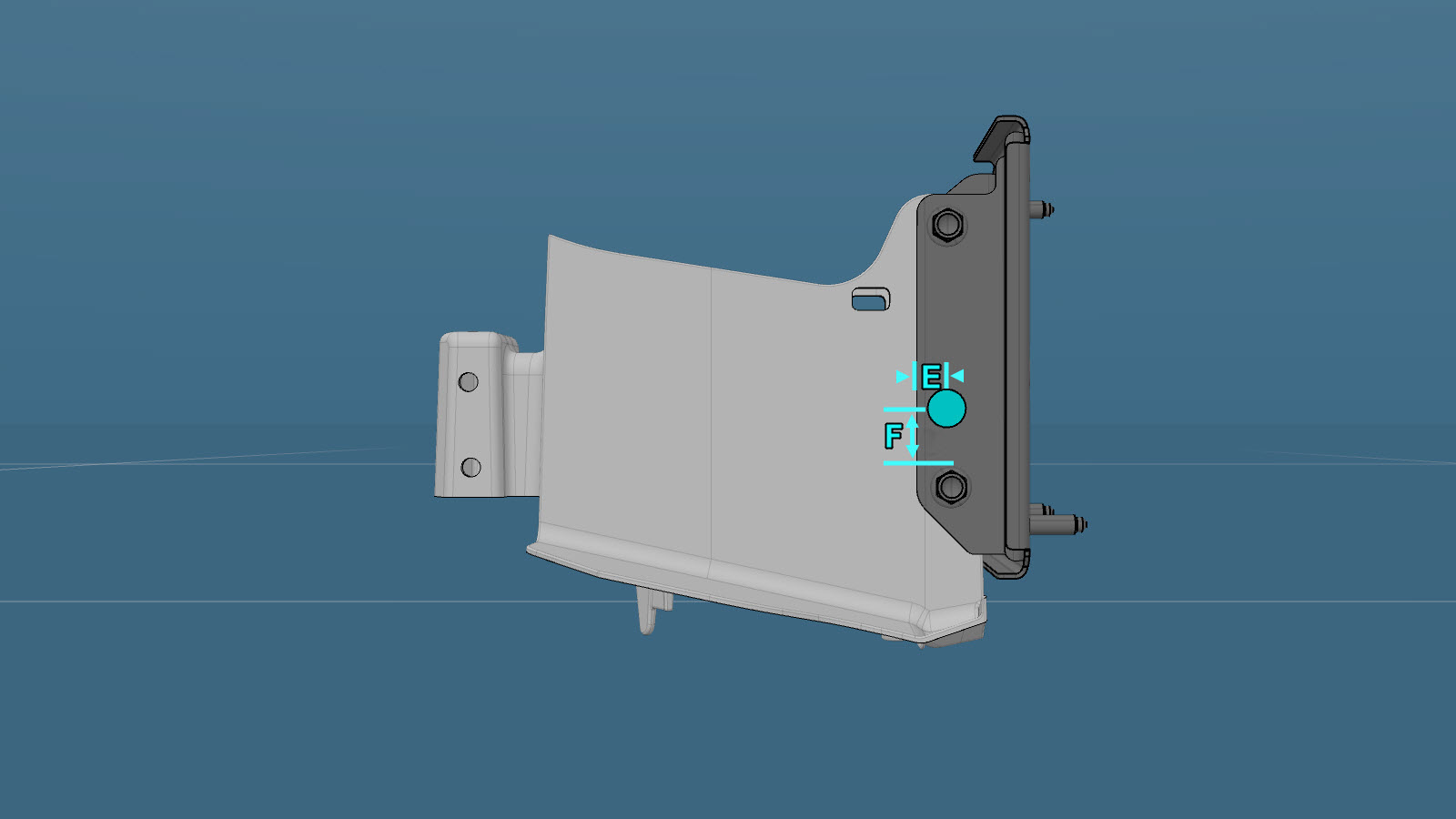

    在车辆外侧放置 1 个铆钉,在车辆内侧放置 2 个铆钉。
    • E = 15 毫米。
    • F = 30 毫米。
    • G = 80 毫米。
    Informational PurposesAn informational icon, calling your attention
    此时请勿安装铆钉。
  10. 如果新组件没有用于固定后纵梁端板和后纵梁的结构型粘合剂,请拆下后纵梁端板
    Informational PurposesAn informational icon, calling your attention
    妥善保管好后纵梁端板(后续步骤会进行安装)。
  11. 如果新组件没有用于固定后纵梁端板和后纵梁的结构型粘合剂,请向后纵梁端板和后纵梁的接合表面上涂抹结构型粘合剂
  12. 如果新组件没有用于固定后纵梁端板和后纵梁的结构型粘合剂,请安装后纵梁端板
  13. 安装将新后纵梁端板固定到新后纵梁的铆钉。
  14. 安装侧翼支架(下部)
  15. 安装后面板侧方总成(适用于 1 件式车底铸件)

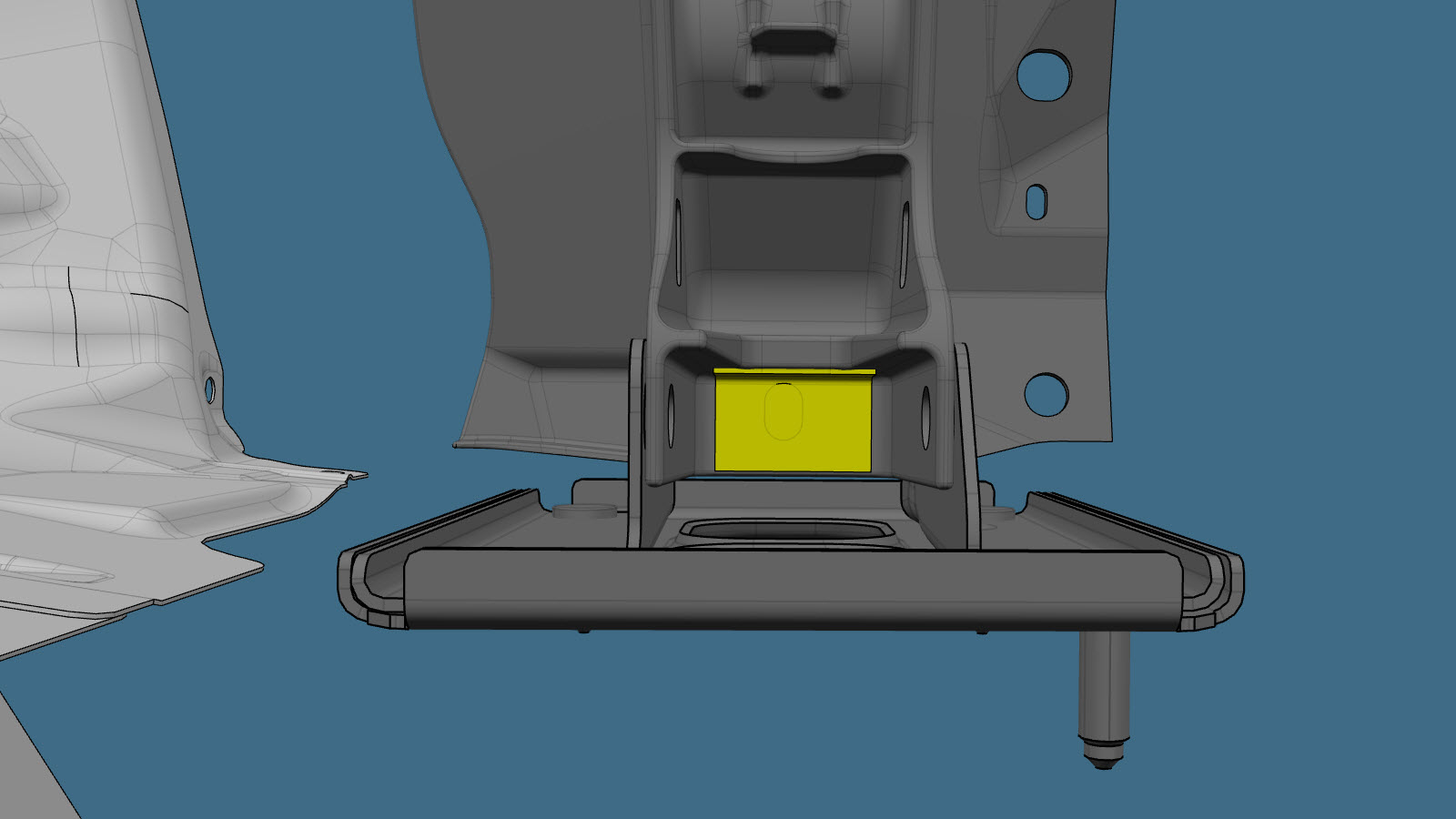

  16. 按指示安装丁基胶箔补片。
  17. 执行任何必要的维修后操作
