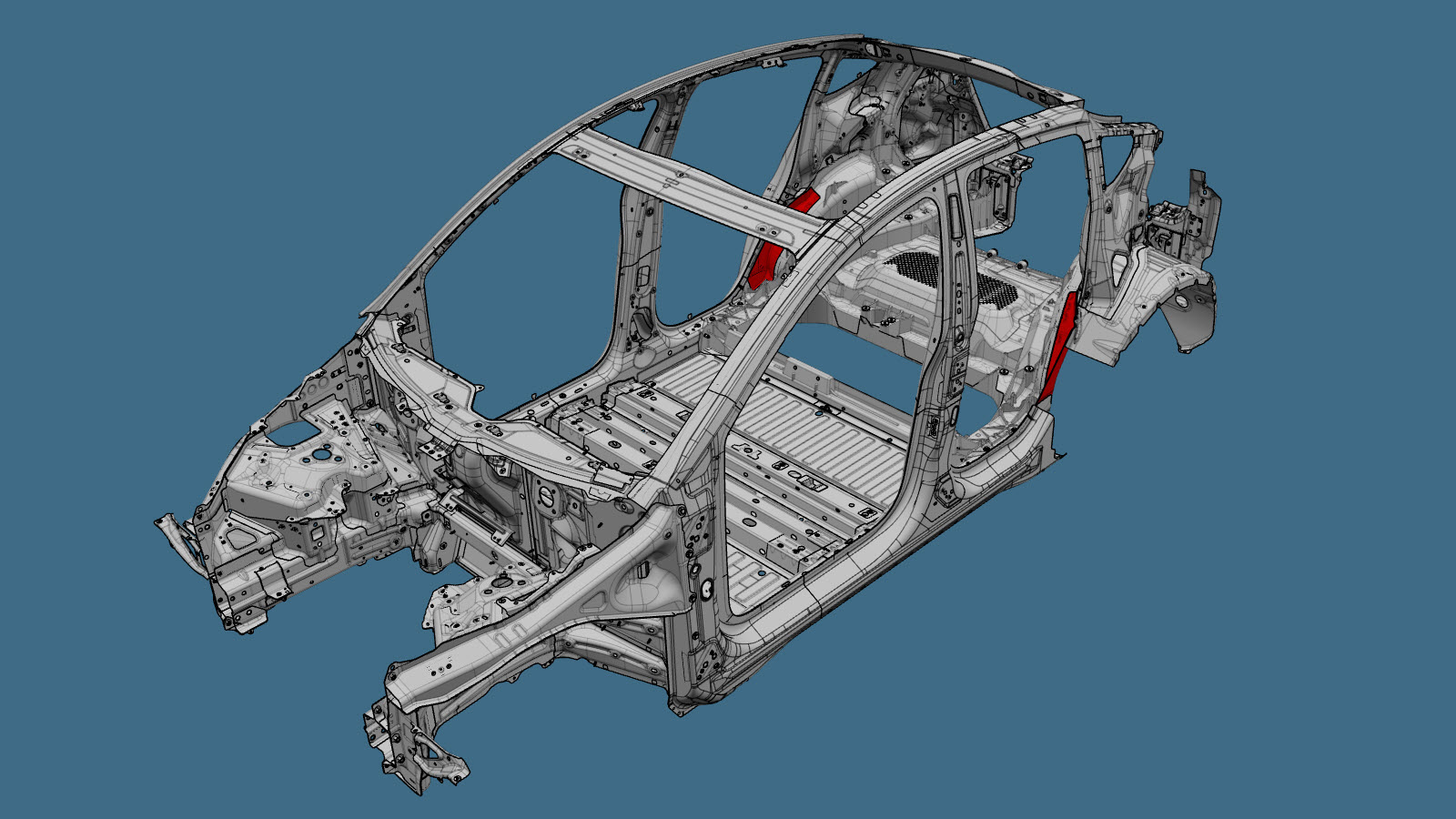

轮罩内件（前部）- 一体式后车底铸件 -（2024 年 9 月 22 日之后制造的车辆）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

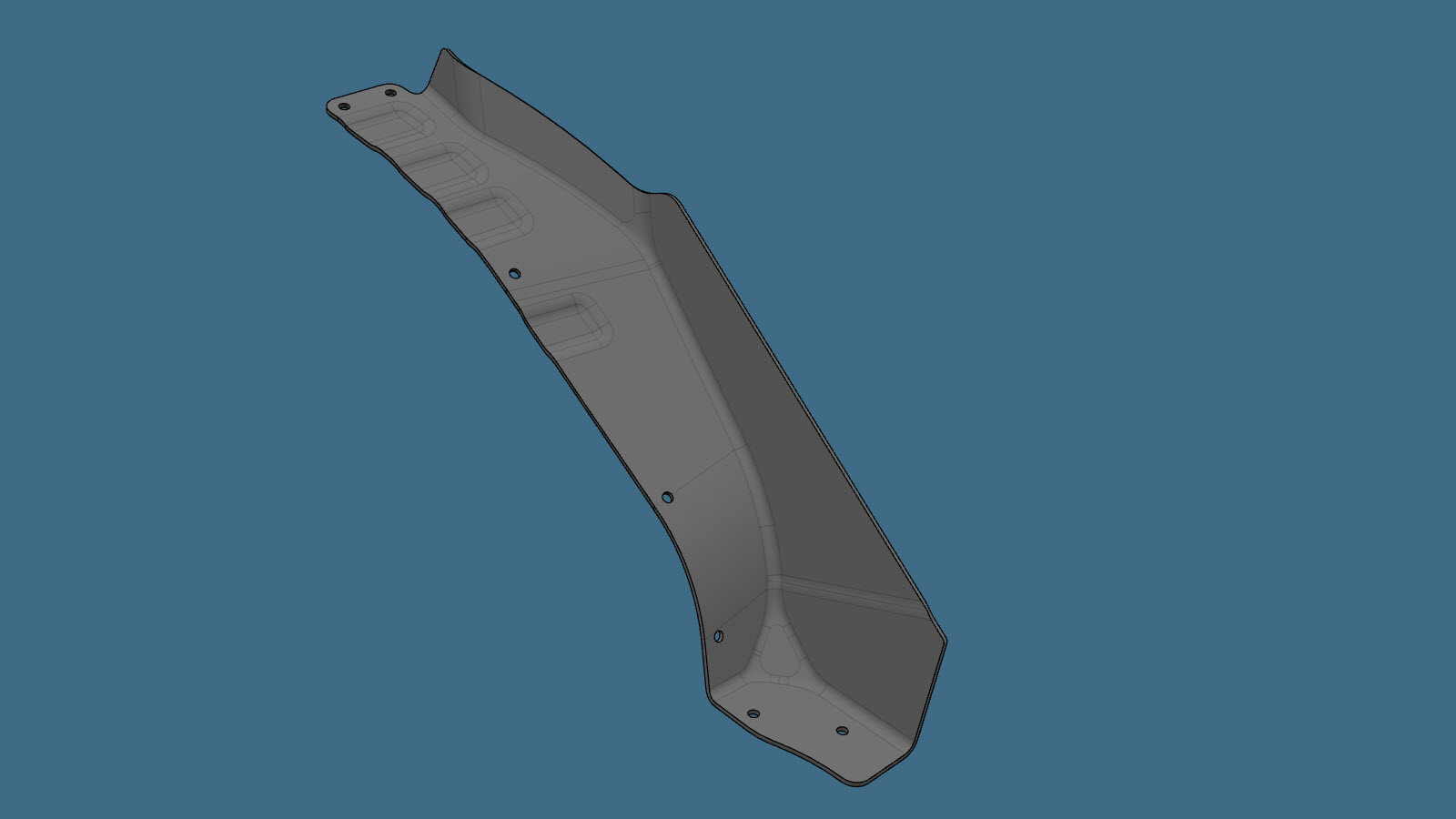

| 1 | MY RUB FRONT WHEELHOUSE SERVICE PANEL（轮罩前部） |
|
| 7 |
高强度结构型铆钉，6.5 毫米
|
|
| 1 |
流型铆钉 S38
|
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆下轮罩加长板（前部）。
-
拆卸原装部件。

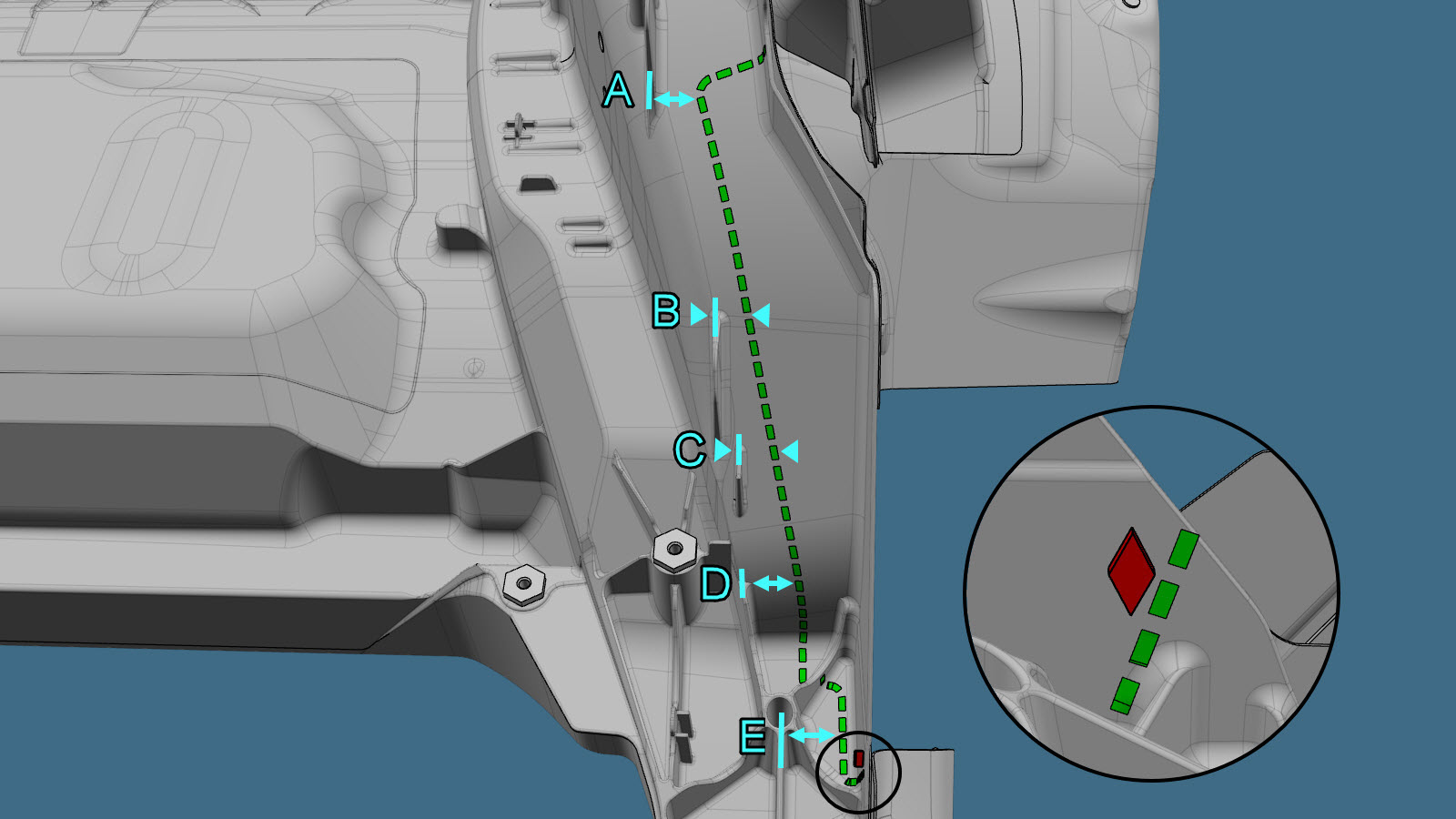

参考线/点
切割线
- A = 36 毫米
- B = 26 毫米
- C = 28 毫米
- D = 45 毫米
- E = 44 毫米
注所示测量值表示维修区域的外边界（即最大尺寸），也可根据实际情况切割出较小的维修区域。如果损坏程度超出该区域，请联系 Tesla 碰撞维修中心寻求帮助。注从后车底铸件去除材料时，应参照维修零件。根据需要进行粗略切割，直至维修零件与维修区域吻合。警告轮罩的剩余部分必须在内侧区域与维修零件重叠至少 25 毫米。
或
原厂 SPR
-
准备安装。

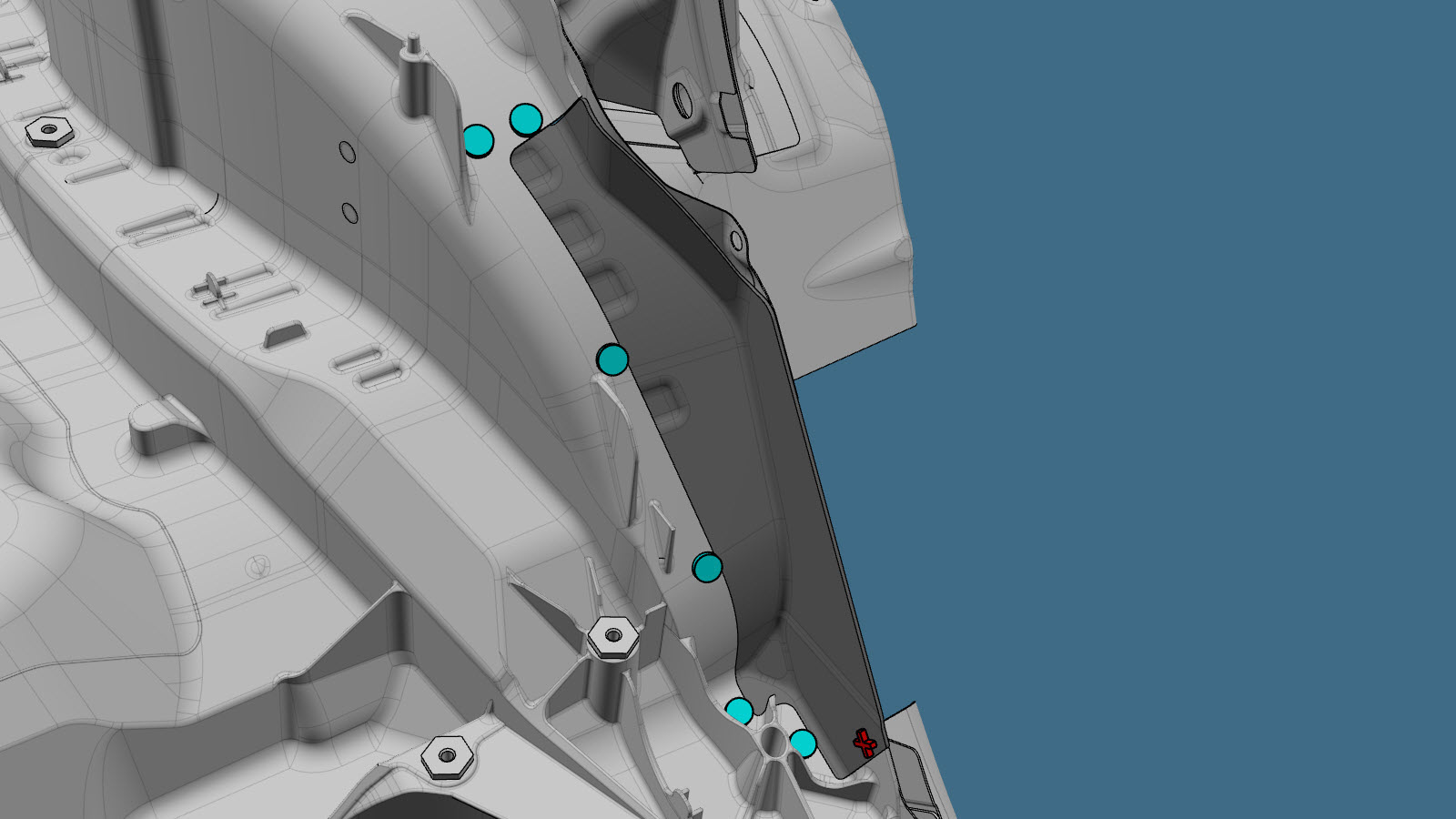

注从轮罩底部安装维修零件。注红色 X 表示此处工厂安装的紧固件未进行更换。 参考线/点
警告轮罩的剩余部分必须在内侧区域与维修零件重叠至少 25 毫米。
或 流型铆钉，S38

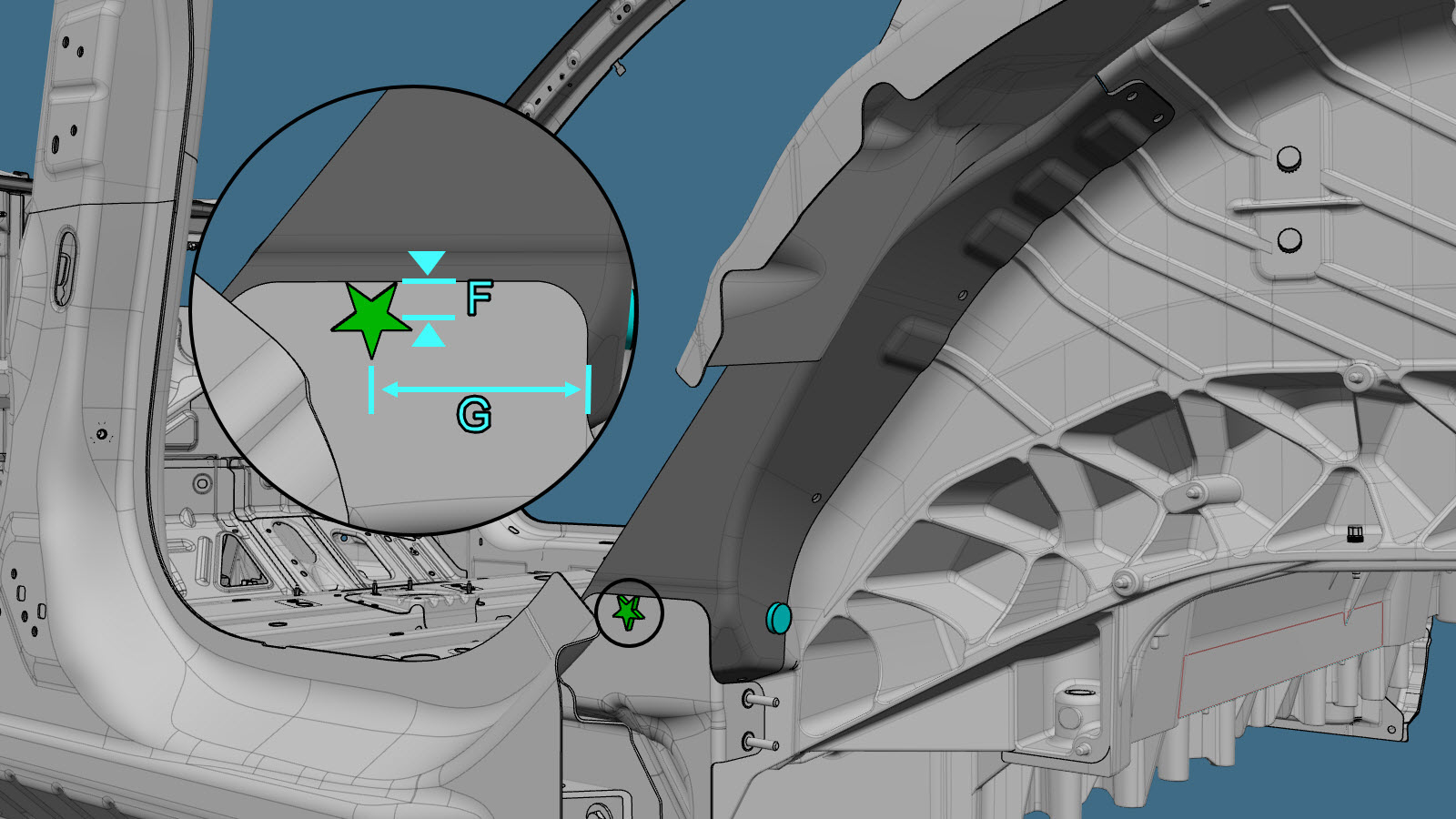

- F = 10 毫米
- G = 65 毫米
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
安装轮罩加长板（前部）。
- 执行任何必要的维修后操作。
