带轮罩部分的后纵梁（铸件）
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 1 | ASSEMBLY - REAR RAIL LARGE SECTION CASTING（带轮罩部分的后纵梁） | |
| 1 | Model Y RUB Large Cutline Jig LH |
Tesla 零件号 2173882-00-A。 |
| 1 | Model Y RUB Large Cutline Jig RH |
Tesla 零件号 2173883-00-A。 |
| 2 | 高强度结构型铆钉，6.5 毫米 | |
| 1 | 结构型沉头铆钉，6.5 mm | |
| 1 | BUTYL FOIL PATCH 300X150x2MM（丁基胶箔补片） | Tesla 零件号 1004969-00-A。 |
| 9 | 螺栓 , M8-1.25x40,[109],G0110,SM | Tesla 零件号 1621075-00-A。 |
| 9 | 螺母 , HF, M8-1.25,[10],ZNNI,PTM | Tesla 零件号 1111537-00-A。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-

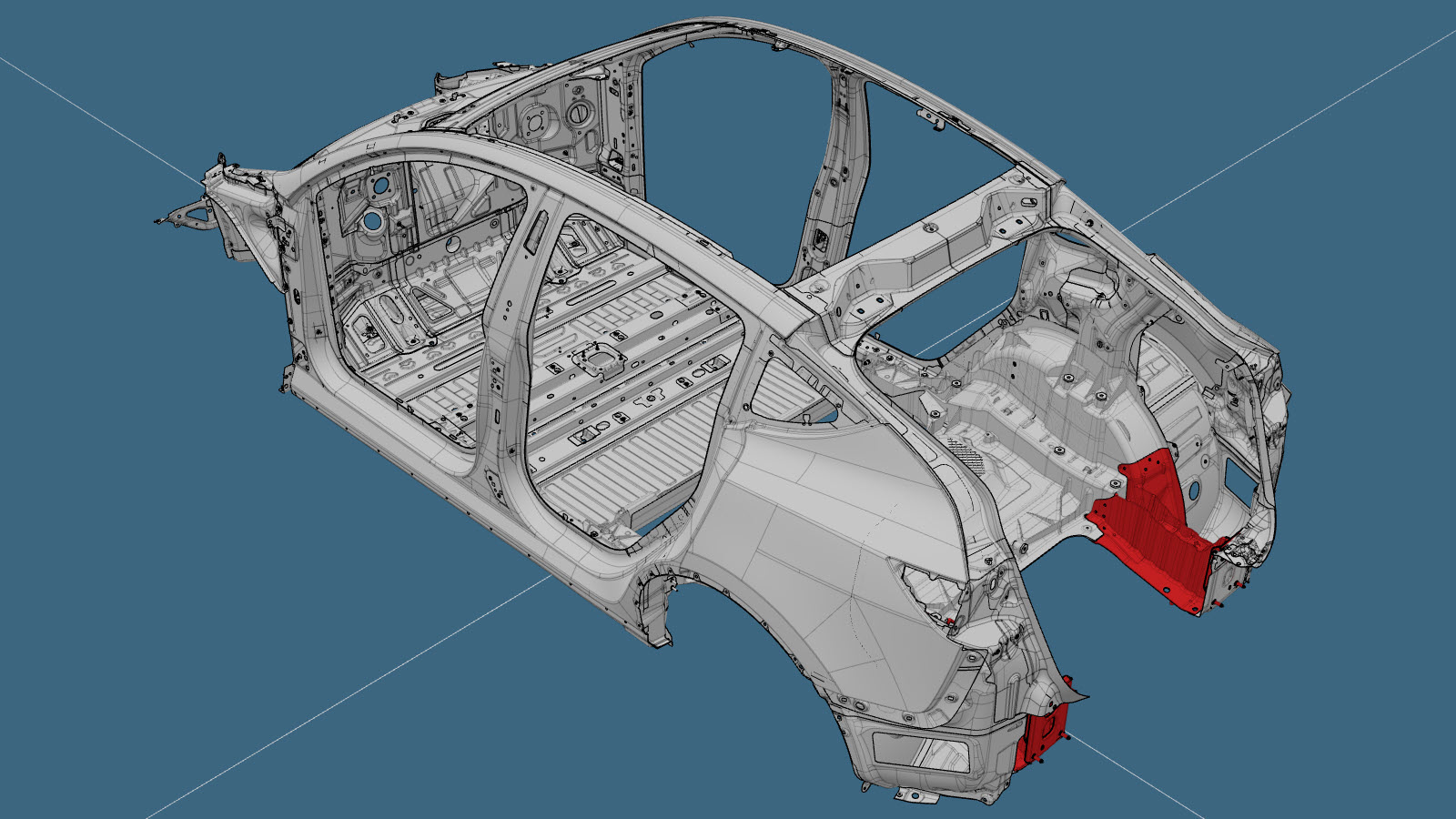

拆下后面板侧方总成（适用于 1 件式车底铸件）。
-
拆下侧翼支架（下部）。
-
在原装组件上标记切割线。

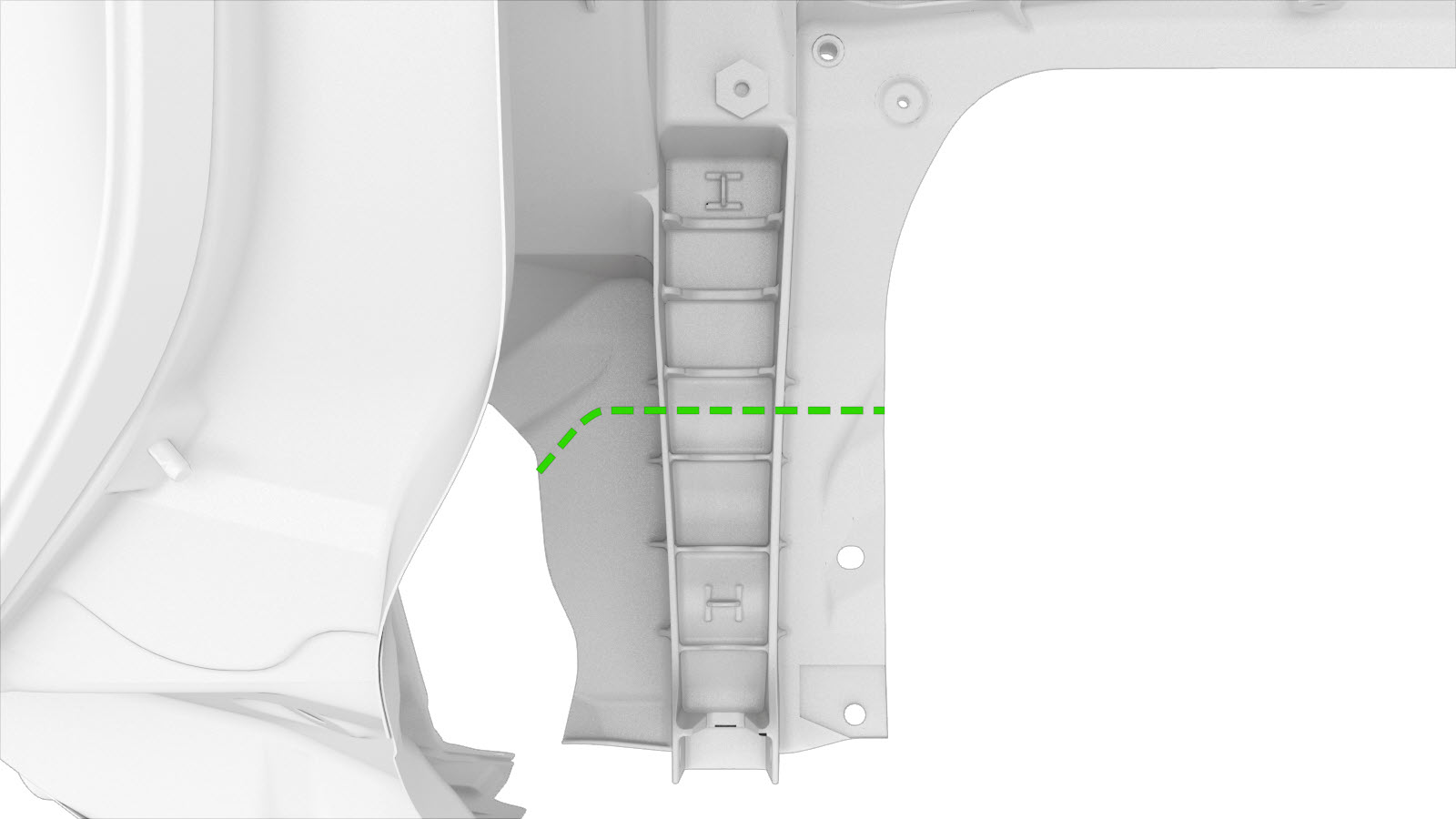

按照图示安装切割线夹具，然后朝车辆后部标记切割线。注避免损坏夹具，以便可以重复使用。
-
拆卸原装部件。
- 切割线
注尽可能贴近原装部件上标记切割线的后边缘进行切割。- 或 原厂点焊焊缝
-

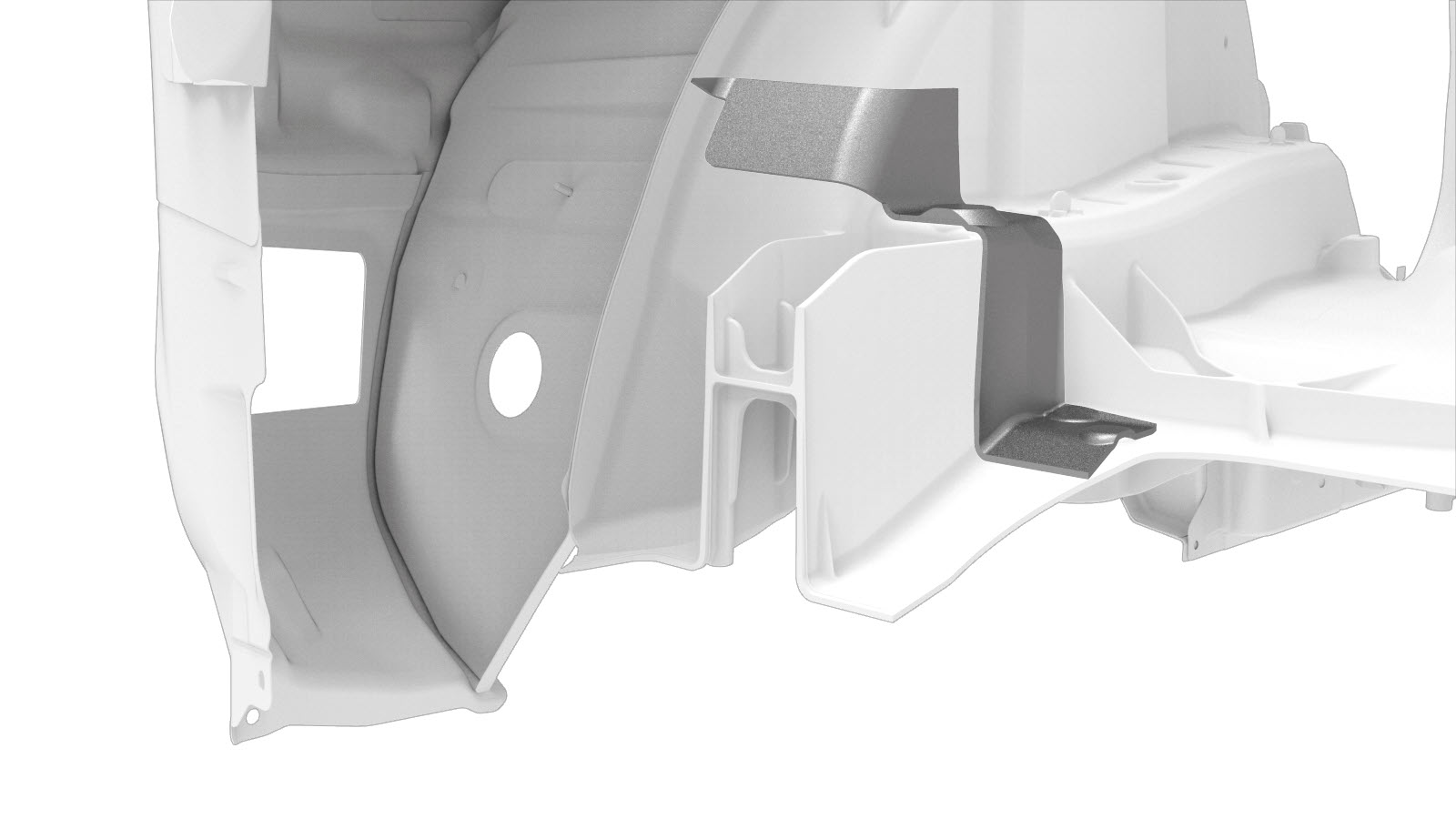

按需去除红色所示区域的材料来修整车辆上的原始组件，以使其能够正确安装。
尽量减少打磨过程中材料去除量，并确保所有边缘光滑且适当圆润。注保持间隙尽可能小。
- 准备安装。
-
准备安装。
- 或 六角头螺栓
-

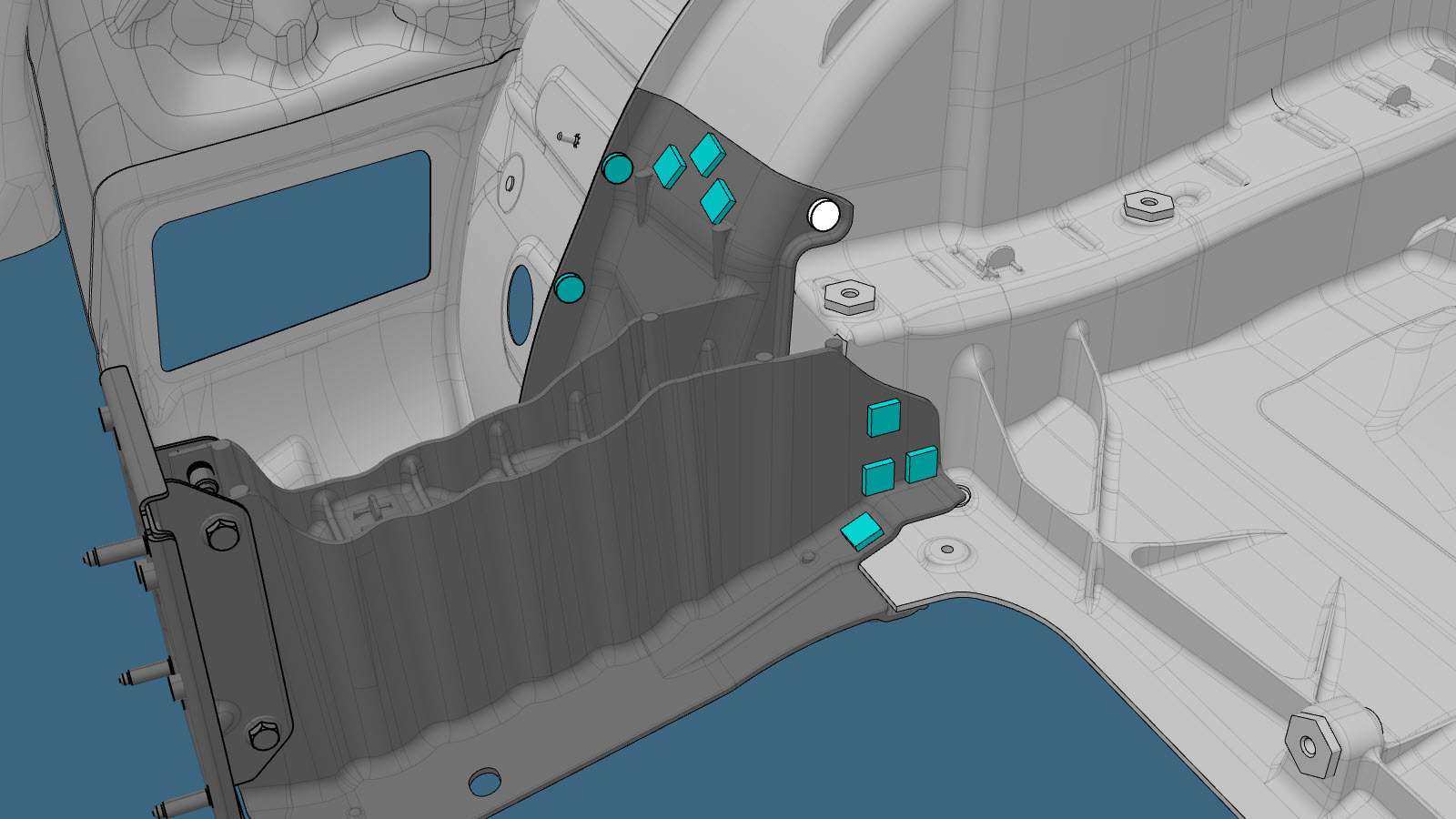

在车辆接合面以及新部件上涂抹结构型粘合剂。
注使用结构型粘合剂填充新组件与原装组件之间的间隙。
-

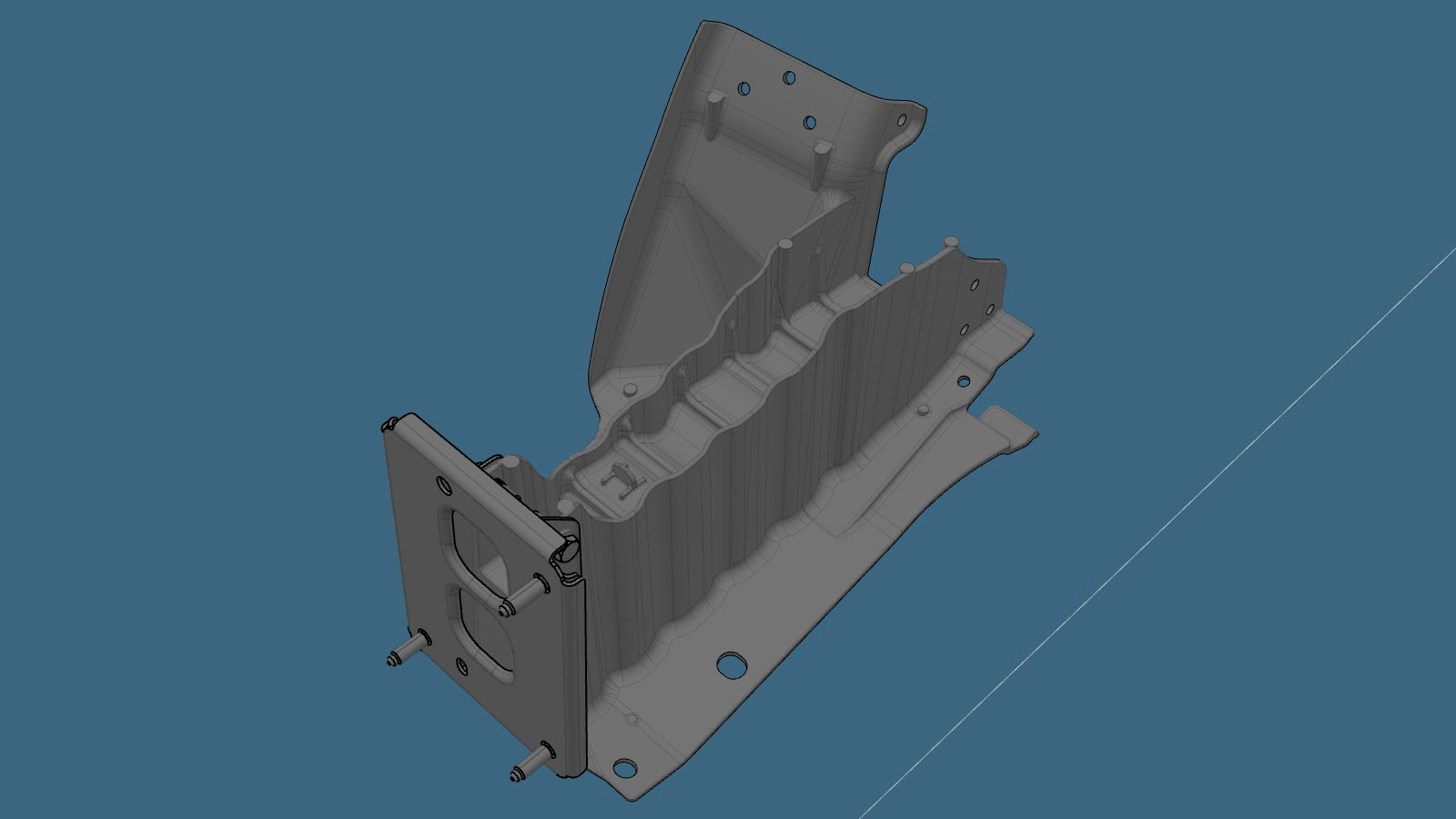

安装新部件。
将这些螺栓拧紧至 33 Nm。
- 向新组件与车底铸件之间的所有接缝上涂抹接缝密封剂。
-
安装后面板侧方总成（适用于 1 件式车底铸件）。
-
安装侧翼支架（下部）。
注将指示的紧固件重新安置到侧翼支架（下部）程序的指定位置，以避免与顶出销发生碰撞。注红色 X 表示此处工厂安装的紧固件未进行更换。仅允许使用结构型粘合剂固定此位置。
- 参考线/点
- 或 结构型灯笼铆钉，6.5 毫米 A = 45 毫米 B = 58 毫米
-

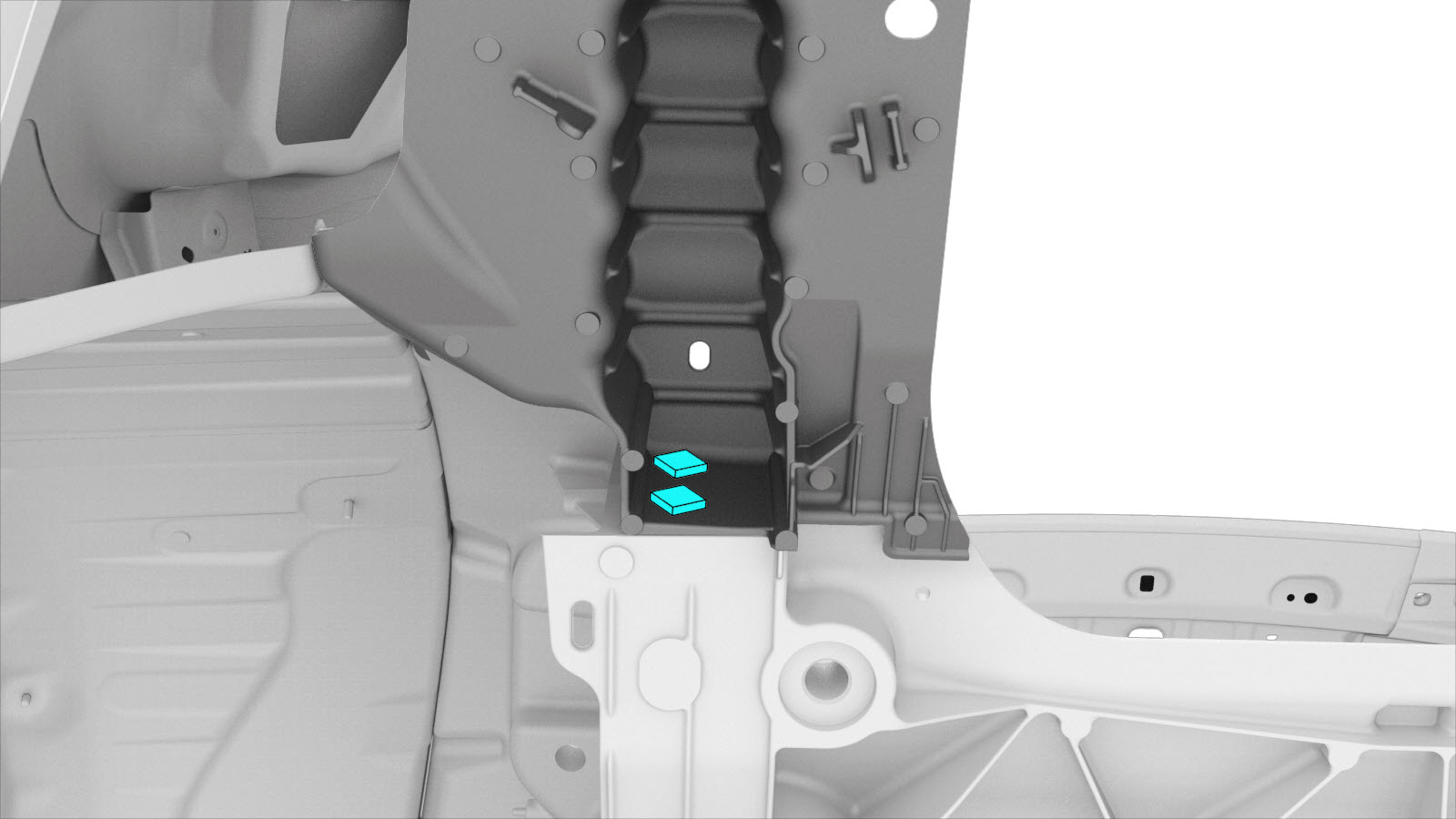

按指示安装丁基胶箔补片。
-
按指示安装丁基胶箔补片。
- 执行任何必要的维修后操作。
