后纵梁（小区块）

校正代码： 10102002502， 10102002602 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注
1 MY RUB RAIL SMAL SERVICE ASSEMBLY（后纵梁 - 小区块）
1 BUTYL FOIL PATCH 300X150x2MM（丁基胶箔补片）

Tesla 零件号 1004969-00-A。

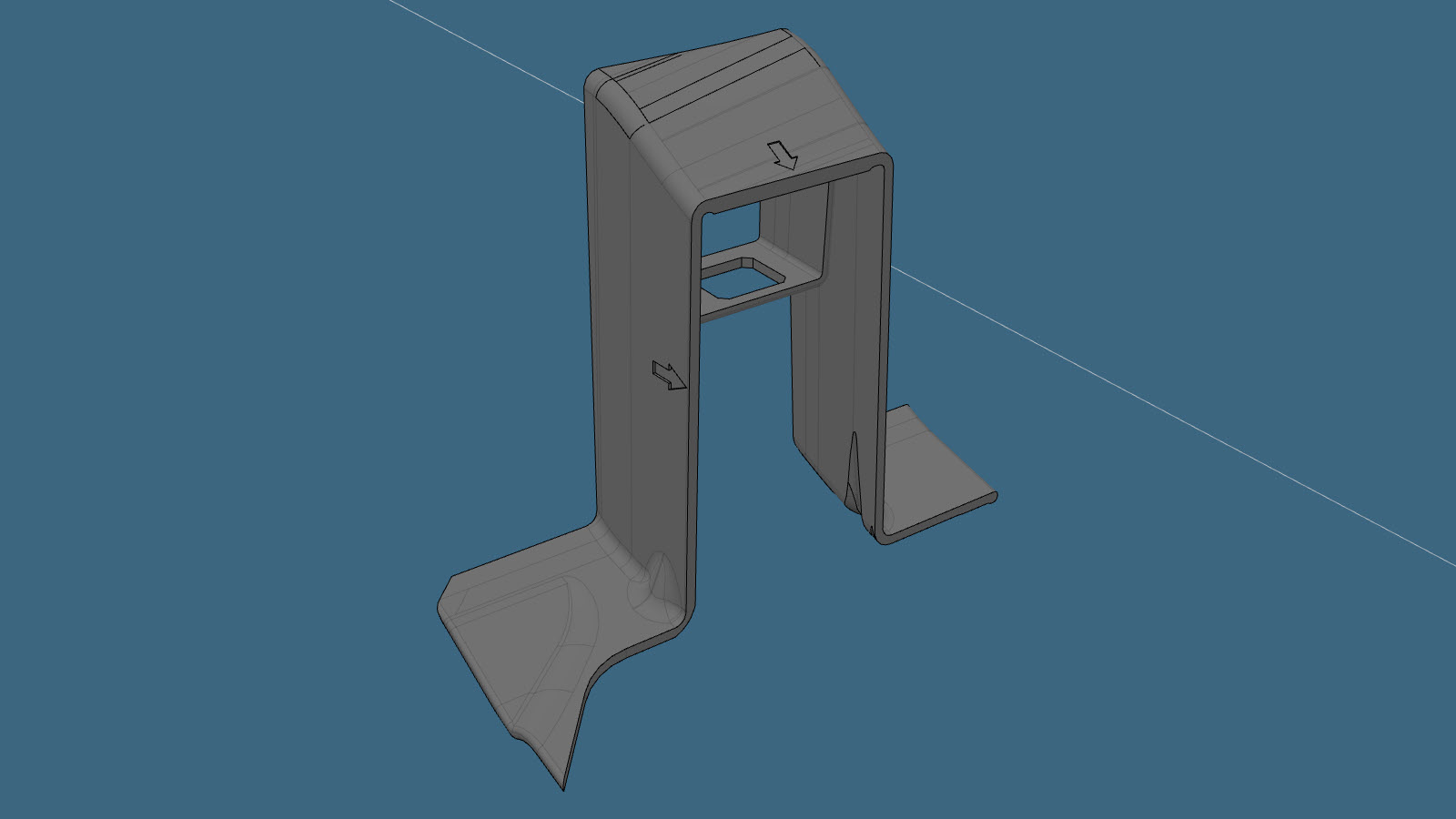

1 MODEL Y RUB SMALL CUTLINE JIG - LEFT HAND

Tesla 零件号 2173884-00-A。

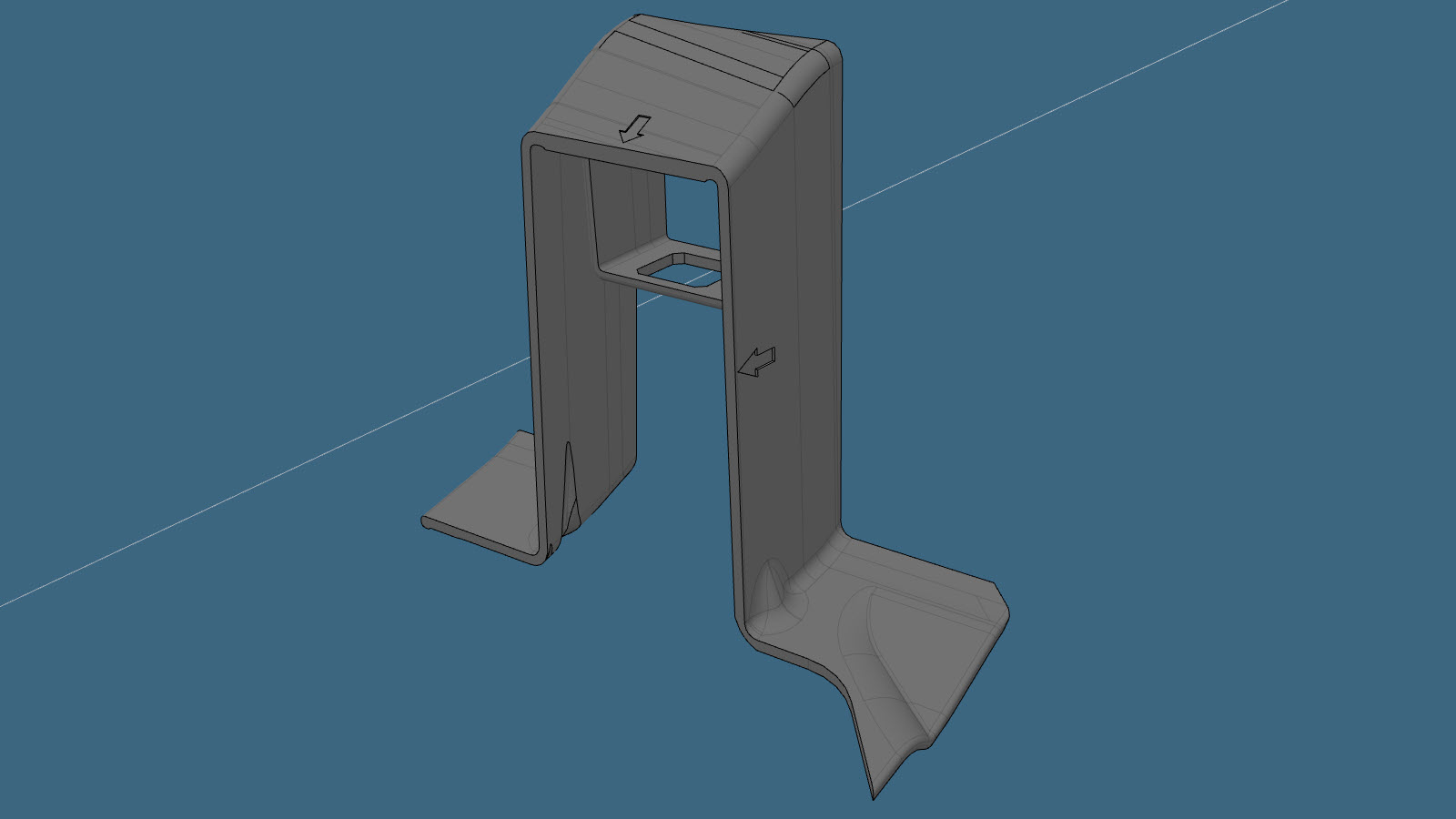

1 MODEL Y RUB SMALL CUTLINE JIG - RIGHT HAND

Tesla 零件号 2173885-00-A。
8 高强度结构型铆钉，6.5 毫米
1 结构型灯笼铆钉，6.5 mm
2 螺栓 , HF,M6-1.0x30,[88]ZNNI,SMAT Tesla 零件号 1129025-00-A。
2 螺母 , HF,M6-1.0,[8],ZNNI[B] Tesla 零件号 1116066-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 隔音垫 - 轮毂罩 - 左一套（拆卸和更换） ((拆卸和更换))。
  2. 拆卸 后备箱总成 - 下部（拆卸和更换）。
  3. 仅右侧组件： 拆卸 重低音扬声器（拆卸和更换）。
  4. 拆卸 轮拱内衬 - 后 - LH（非结构化电池组）（拆卸和更换）。
  5. 拆卸 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  6. 拆卸 面板 - 流线型护板 - 后部（拆卸和更换）。
  7. 拆卸 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
  8. 拆卸 扩散器 - 后饰板（拆卸和更换）。
  9. 拆卸 面板总成 - 后（拆卸和更换）。
  10. 拆卸后面板侧方总成（适用于 1 件式车底铸件）。
  11. 拆下侧翼支架（下部）。
  12. 在原装组件上标记切割线。

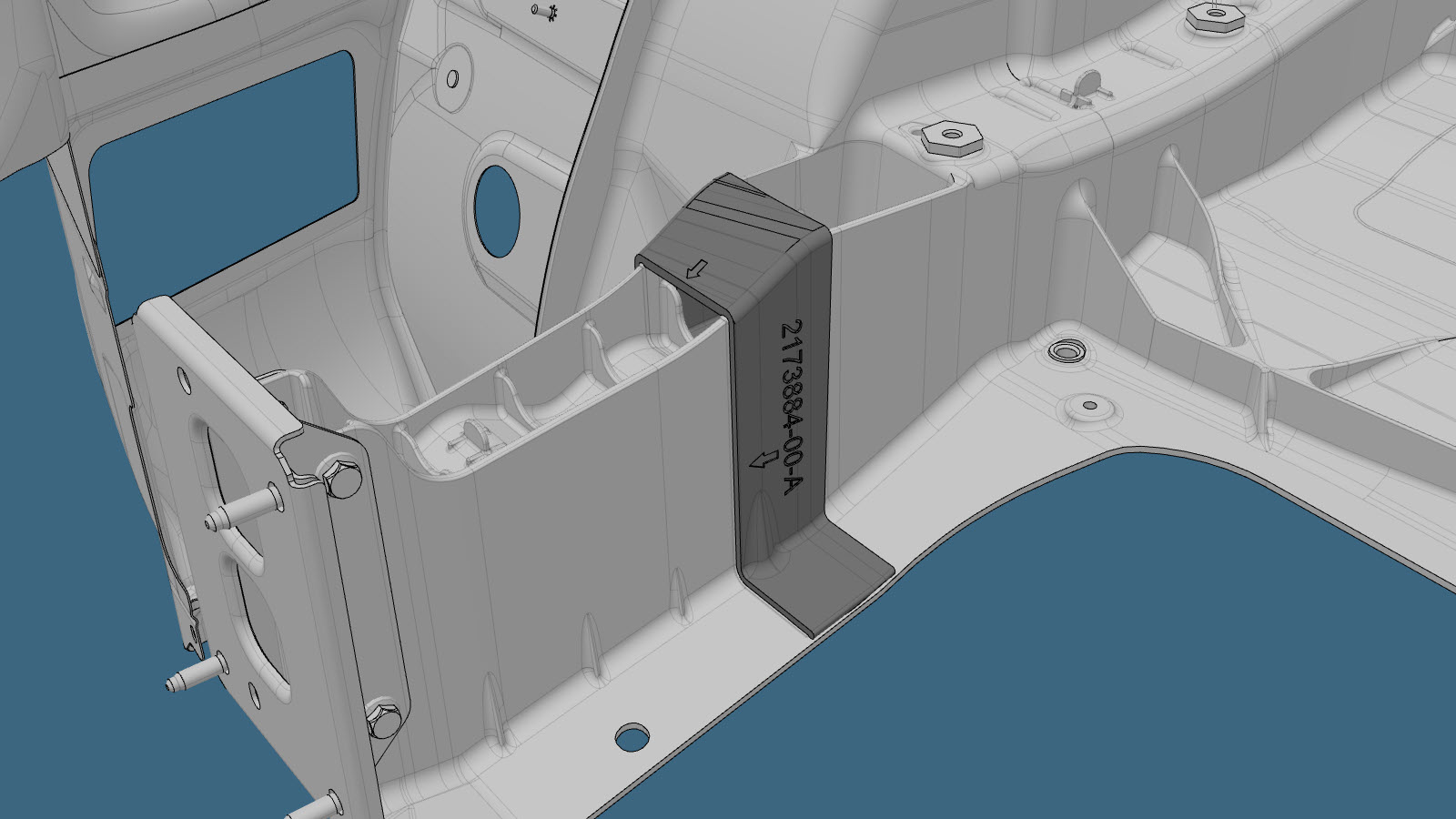

    如图所示，安装切割线夹具，然后朝车辆后部标记切割线。
    注
    请注意避免损坏夹具，以便可以重复使用。
  13. 拆卸原装部件。
    • 切割线
    注
    尽可能靠近原装组件上标记的切割线的后边缘进行切割，然后根据需要修剪原装部件以使其适合。保持间隙尽可能小。
  14. 准备安装。
    试装新组件。
    注

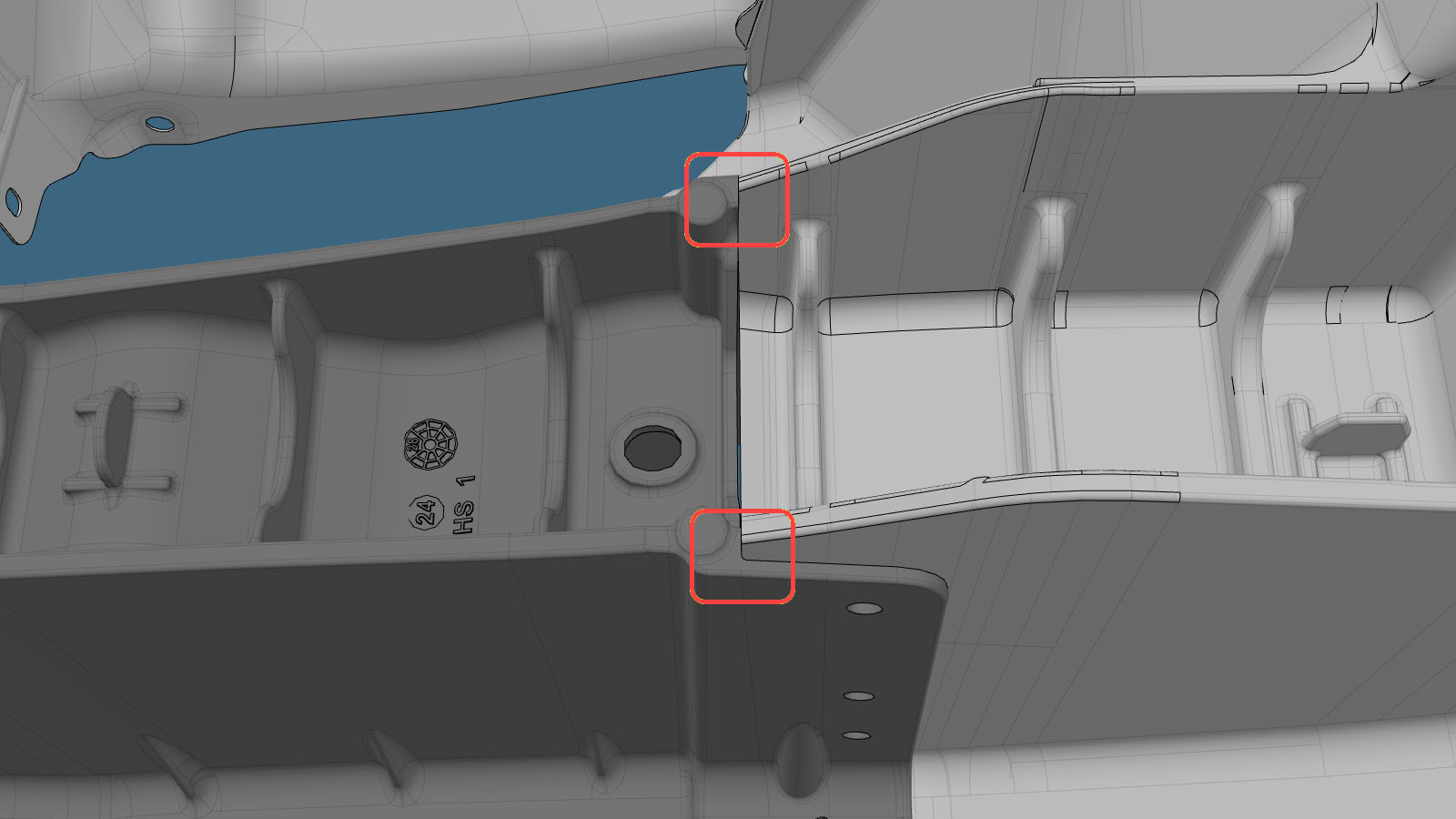

    黄色突出显示区域（上部车架纵梁的角落）不允许有间隙。
  15. 准备安装。
    试装新组件。
    注

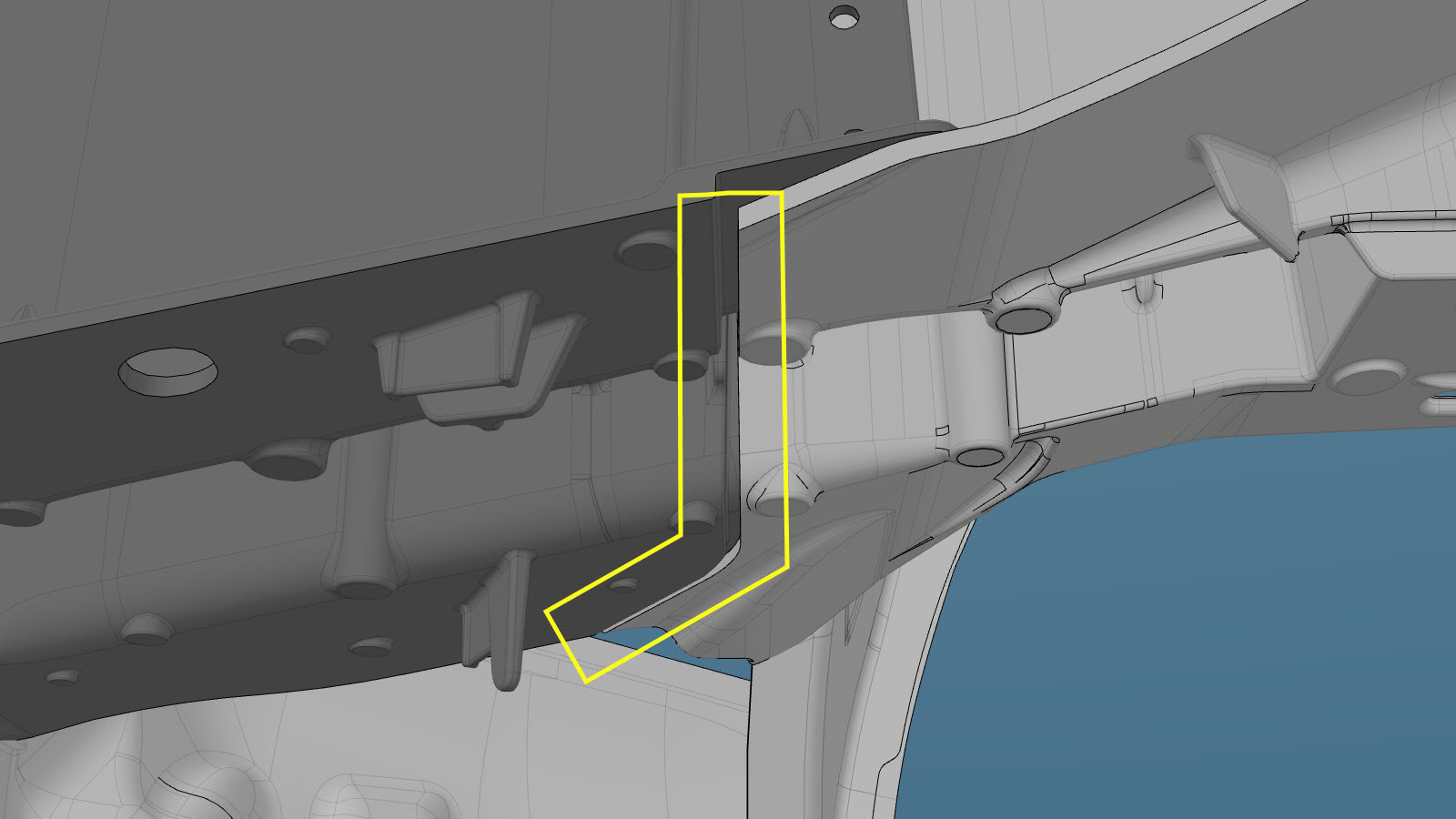

    黄色突出显示区域中允许的最大间隙为 4 毫米。
  16. 准备安装。
    试装新组件。
    注
    黄色突出显示区域中允许的最大间隙为 4 毫米。
  17. 准备安装。
    试装新组件。
    注

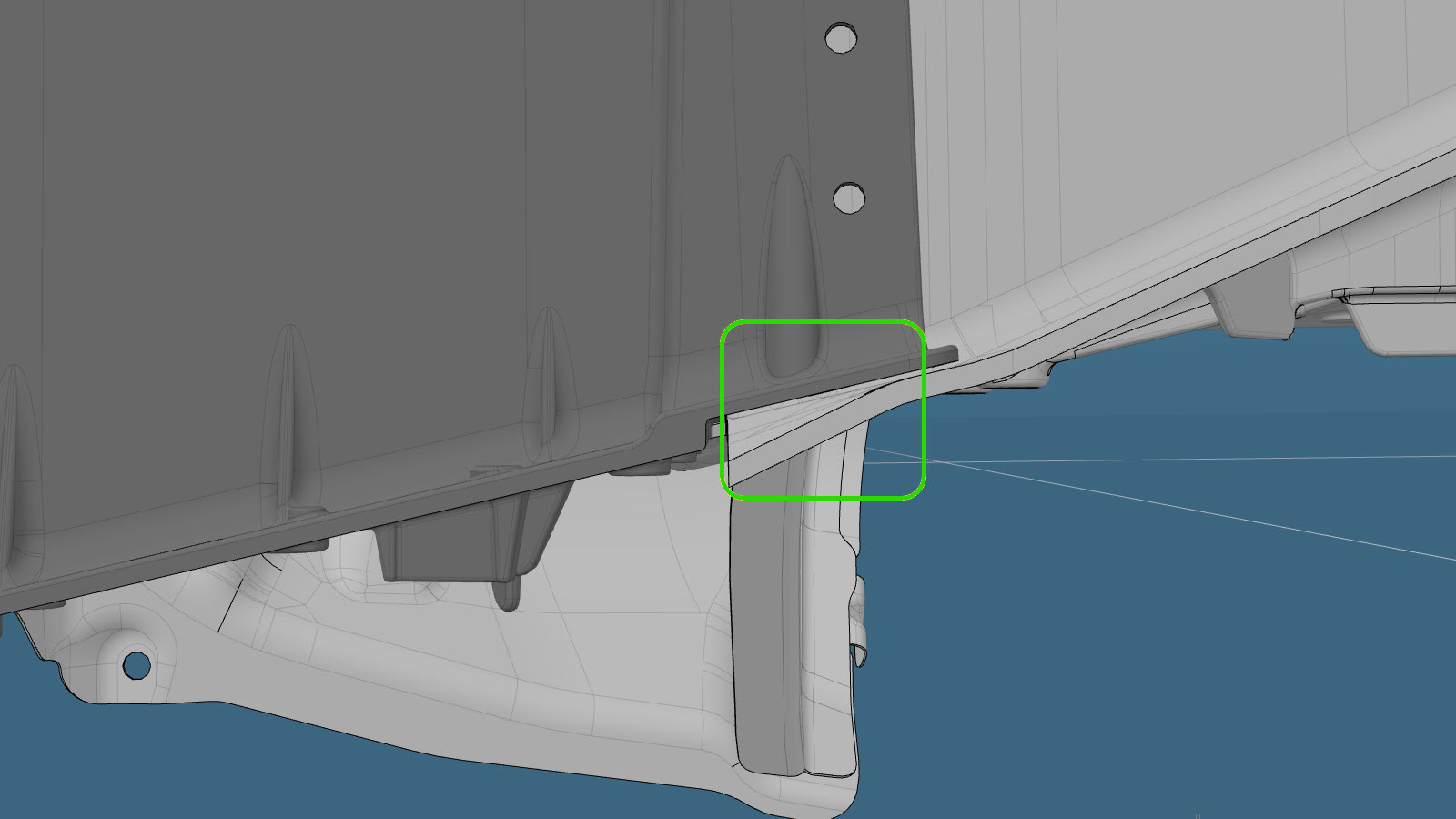

    黄色突出显示区域中允许存在间隙。
  18. 准备安装。
  19. 准备安装。
  20. 准备安装。
  21. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  22. 安装新部件。
    将螺栓拧紧至 6.7 Nm。
  23. 向新组件与后车底铸件之间的接头上涂抹接缝密封剂。
  24. 安装侧翼支架（下部）。
    注

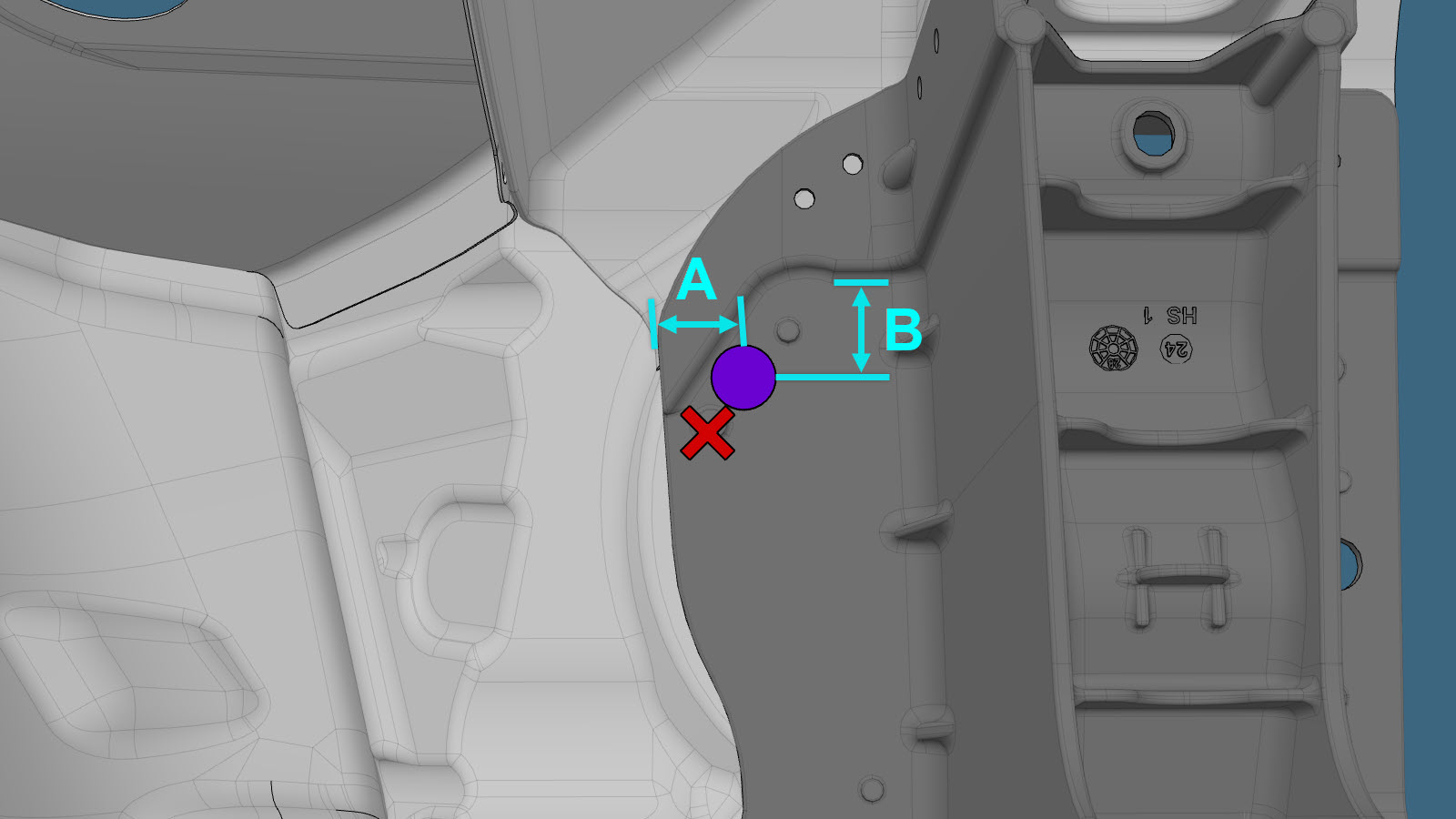

    将指示的紧固件重新安置到侧翼支架（下部）程序的指定位置，以避免与顶出销发生碰撞。
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。仅允许使用结构型粘合剂固定此位置。
  25. 安装后面板侧方总成（适用于 1 件式车底铸件）。
  26. 按指示安装丁基胶箔补片。
  27. 按指示安装丁基胶箔补片。
  28. 执行任何必要的维修后操作。
  29. 安装 面板总成 - 后（拆卸和更换）。
  30. 安装 扩散器 - 后饰板（拆卸和更换）。
  31. 安装 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
  32. 安装 面板 - 流线型护板 - 后部（拆卸和更换）。
  33. 安装 饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  34. 安装 轮拱内衬 - 后 - LH（非结构化电池组）（拆卸和更换）。
  35. 仅右侧组件： 安装 重低音扬声器（拆卸和更换）。
  36. 安装 后备箱总成 - 下部（拆卸和更换）。
  37. 安装 隔音垫 - 轮毂罩 - 左一套（拆卸和更换） ((拆卸和更换))。
