Front Frame Rail Inner With Bracket (Small Front Section)

零件清单

数量 描述 图片/备注
2 M3 FR RAIL INR REINF PLATE CUT ECOAT (Front Frame Rail Inner)

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. Remove the Front Frame Rail Inner Reinforcement (Section).
  2. Remove the 前备箱支架.
  3. 在指定位置切割原装部件。

    参考线/点

    切割线
    • A = 113 mm
  4. Cut the new Front Frame Rail Inner as indicated below to make the new component.

    参考线/点

    切割线
    • B = 177 mm
    • C = 189 mm
  5. Cut the new Front Frame Rail Inner as indicated below to create a reinforcement plate.

    参考线/点

    切割线
    • D = 137 mm
    • E = 217 mm
    Informational PurposesAn informational icon, calling your attention
    Note
    Trim the lower portion of the reinforcement plate at an angle to clear the Front Frame Rail Inner Reinforcement when it is installed after this procedure.

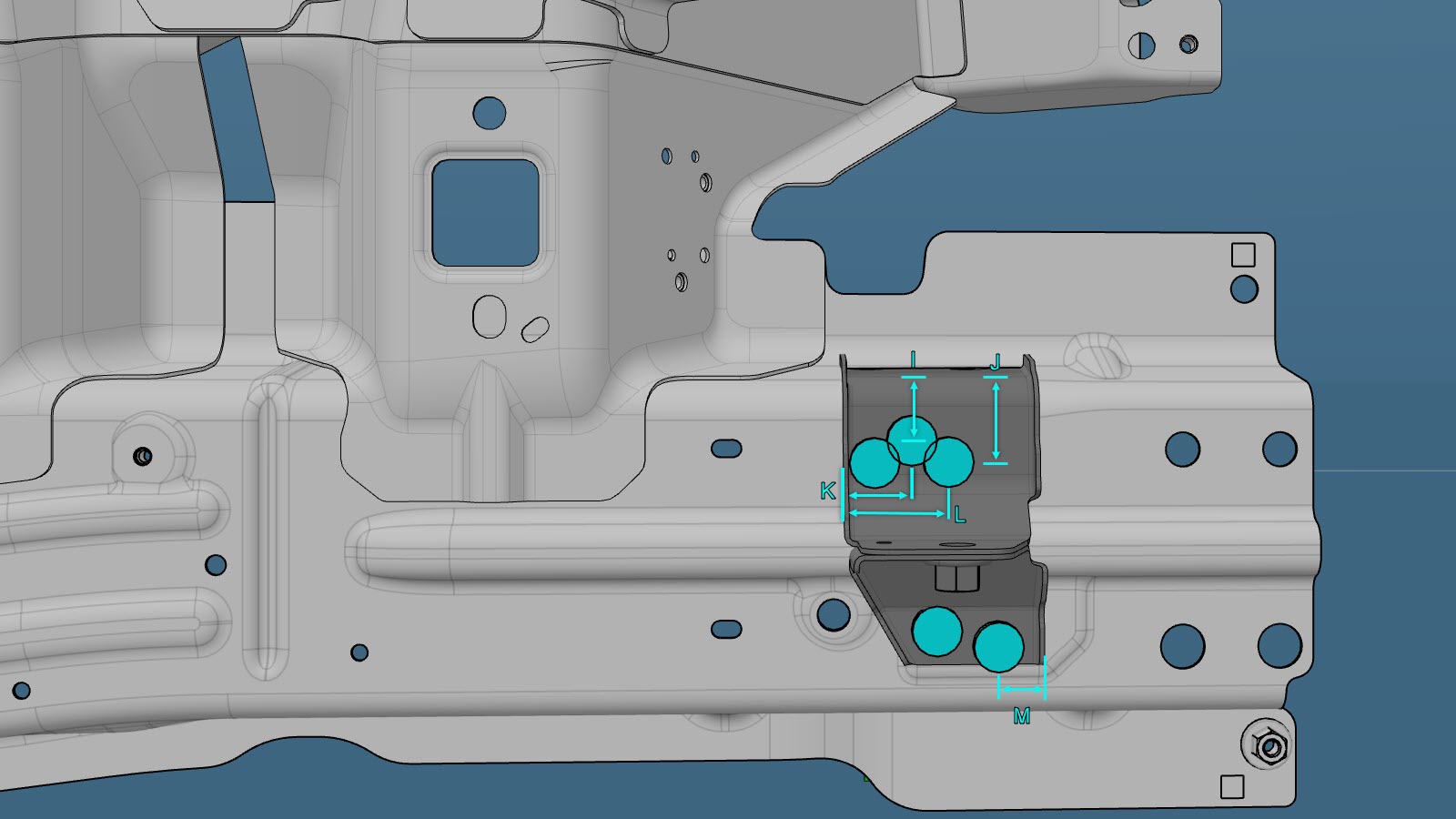

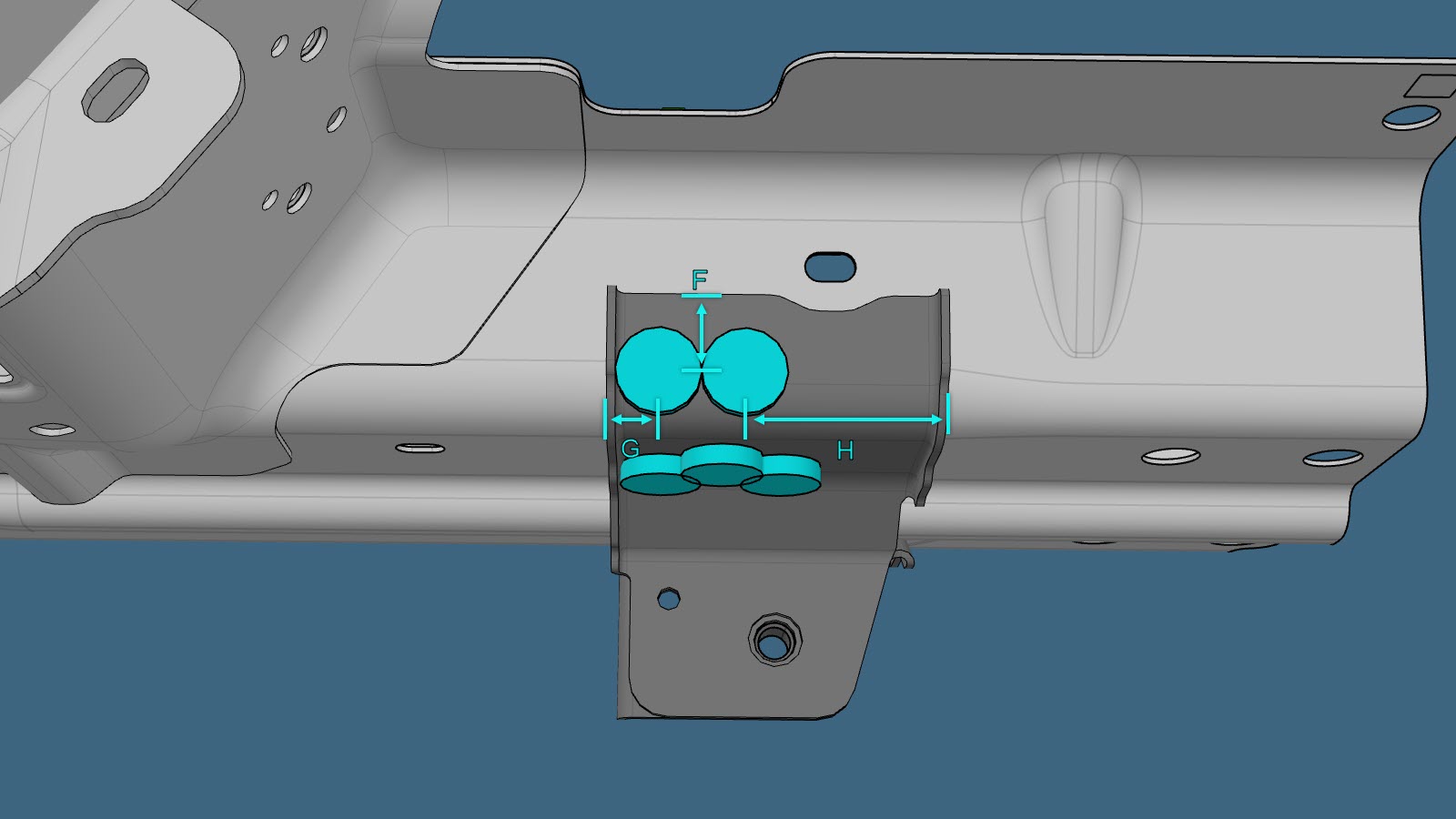

  6. 准备安装。

    或 安装点焊焊缝

  7. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  8. 安装新部件。
  9. 执行电阻点焊。
    或 安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warning
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CAUTION
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  10. Install the 前备箱支架.
  11. Install the Front Frame Rail Inner Reinforcement (Section).
  12. Install the Front Subframe Mount (Inner).
  13. 执行任何必要的维修后操作。
