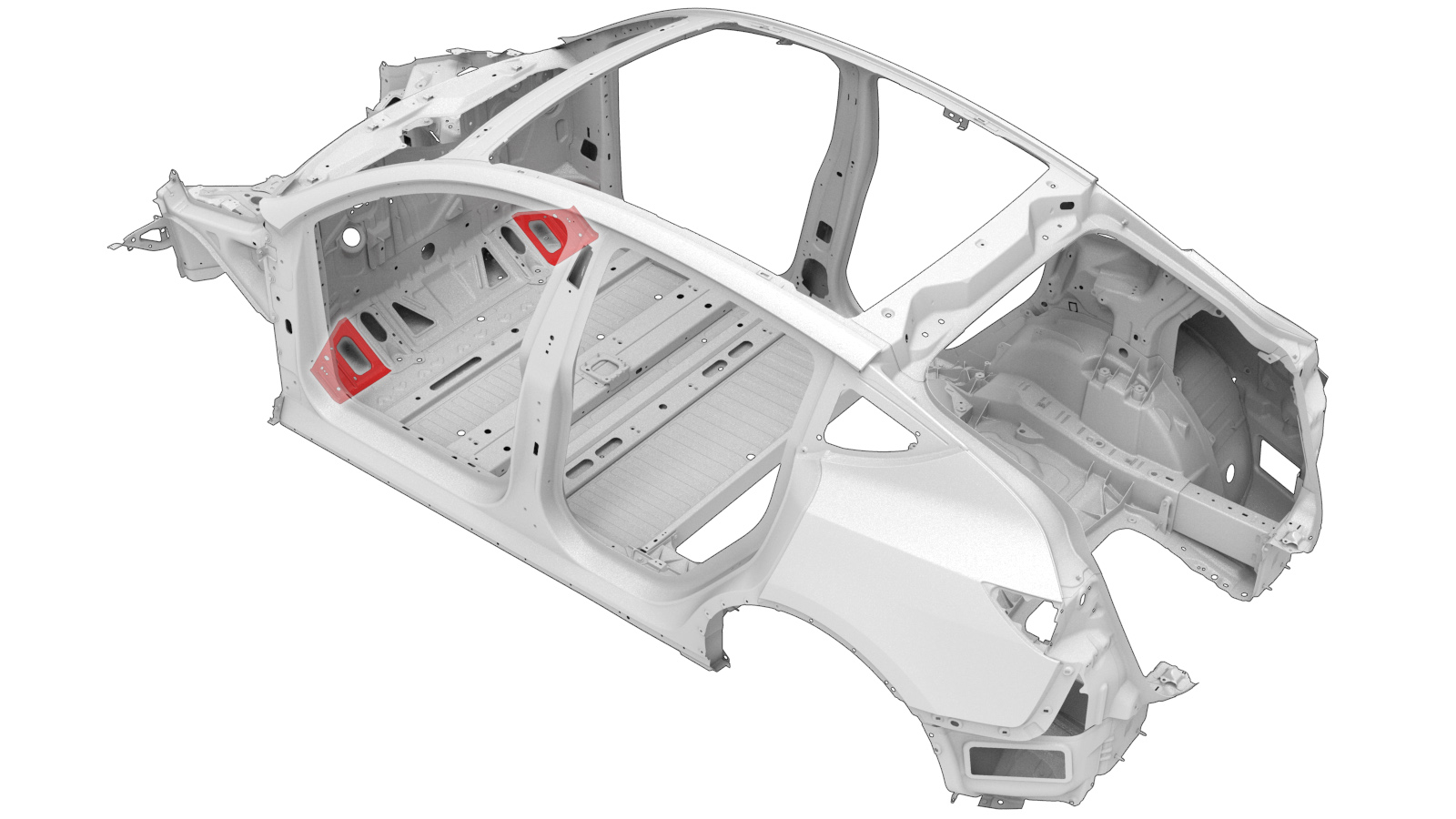

围护侧板外件
校正代码：
10101011902，
10101017102
注意： 除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

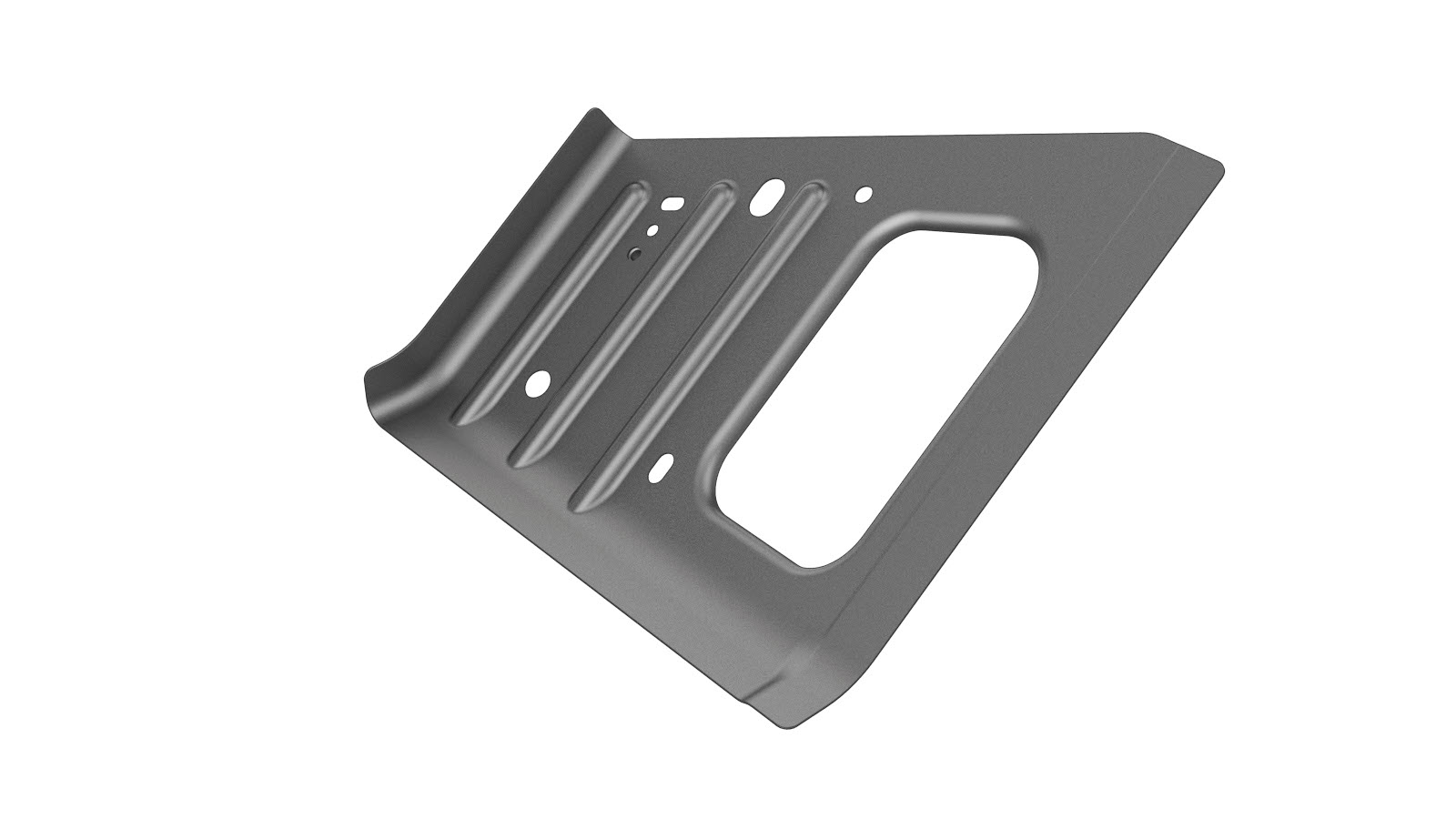

| 1 | ASY - TOEBOARD OUTER PNL（围护侧板外件） | |
| 14 | ||
| 7 | 沉头铆钉，4.8 毫米长款 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 拆卸 模块 - 车身控制器 - LH （拆卸和更换）。
- 拆卸 Vehicle HV Disablement Procedure。
- 拆卸 Insulator - Dash (Remove and Replace)。
- 拆卸 Brake Pedal （非结构化电池组）(Remove and Replace)。
- 拆卸 Door - Front - LH (Remove and Install)。
-

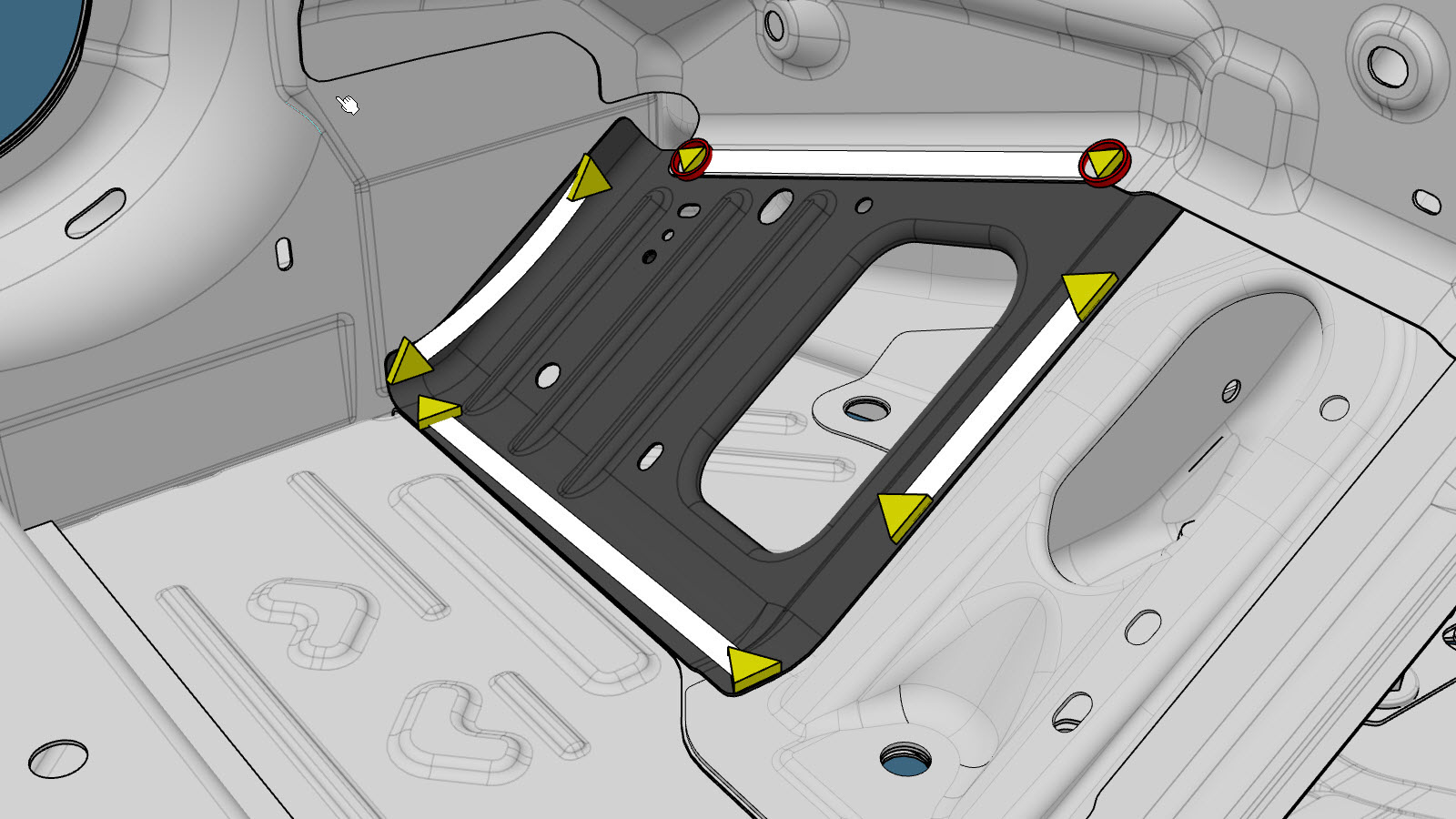

拆卸原装部件。
- 或 钻透原厂点焊焊缝
注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。- 或 原厂点焊焊缝
-
准备安装。

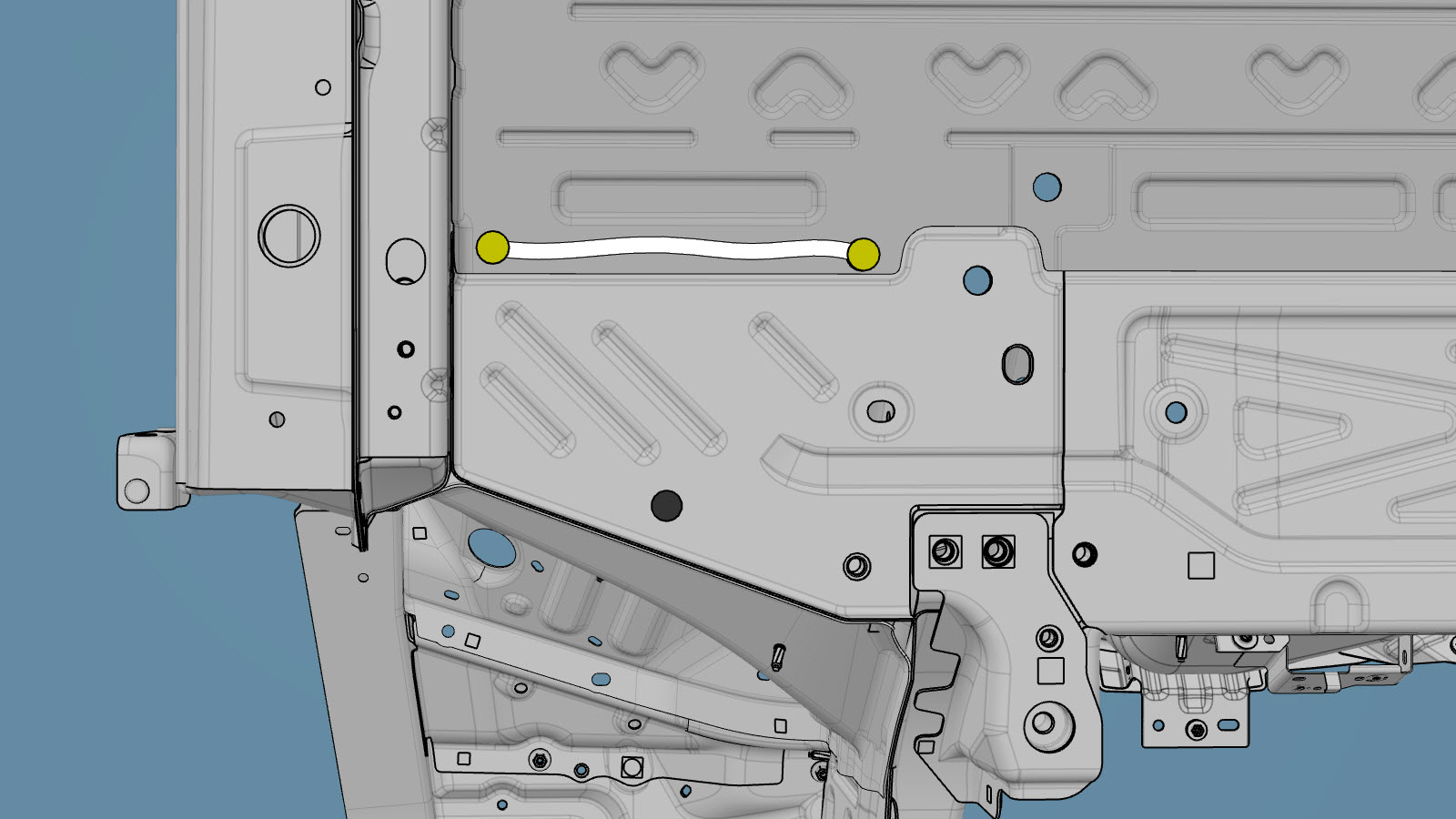

- 参考线/点

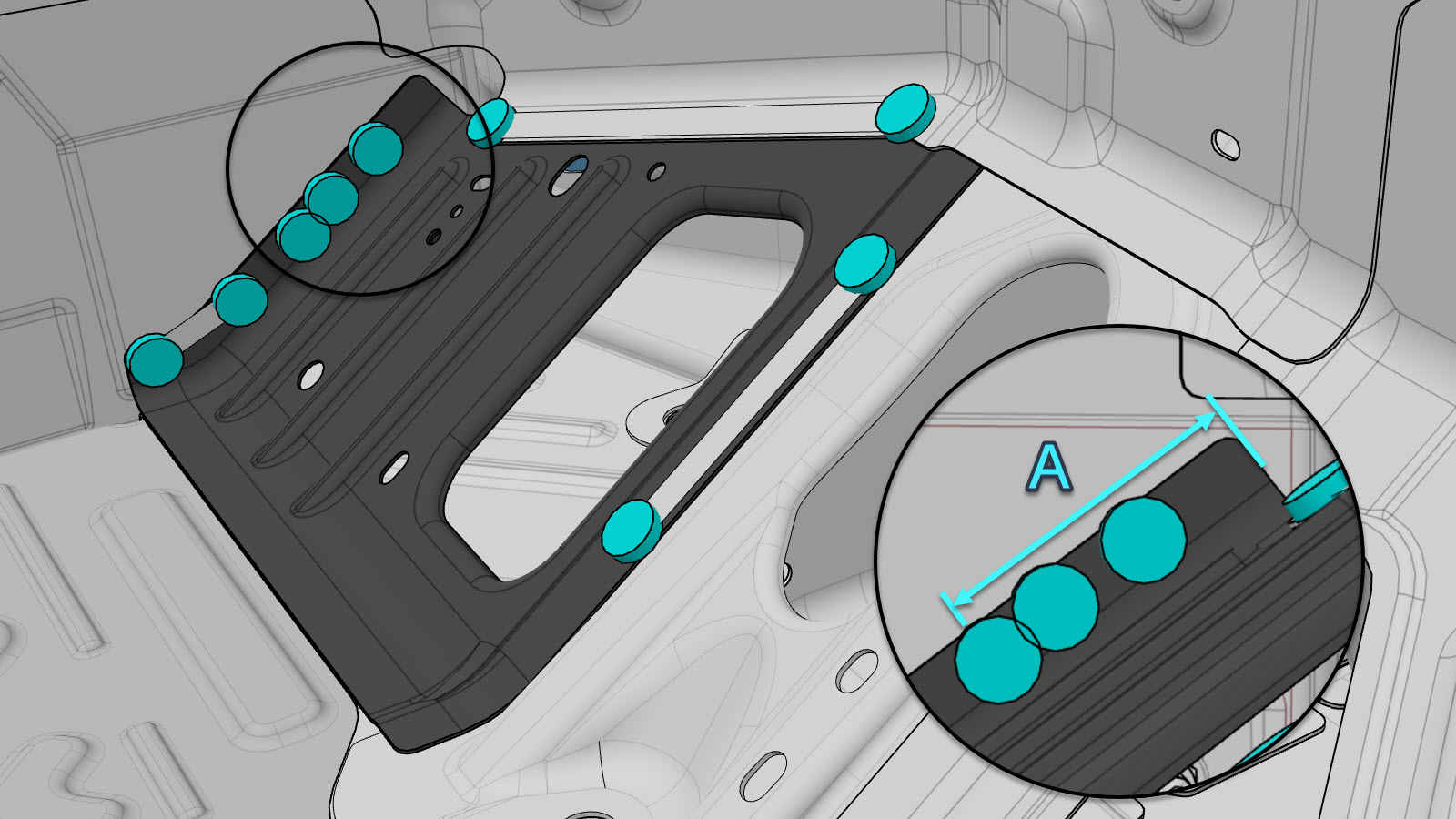

- 或 高强度结构型铆钉，6.5 毫米 A = 76 毫米
- 准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
- 安装 Door - Front - LH (Remove and Install)。
- 安装 Brake Pedal （非结构化电池组）(Remove and Replace)。
- 安装 Insulator - Dash (Remove and Replace)。
- 安装 Vehicle HV Disablement Procedure。
- 安装 模块 - 车身控制器 - LH （拆卸和更换）。
