X421

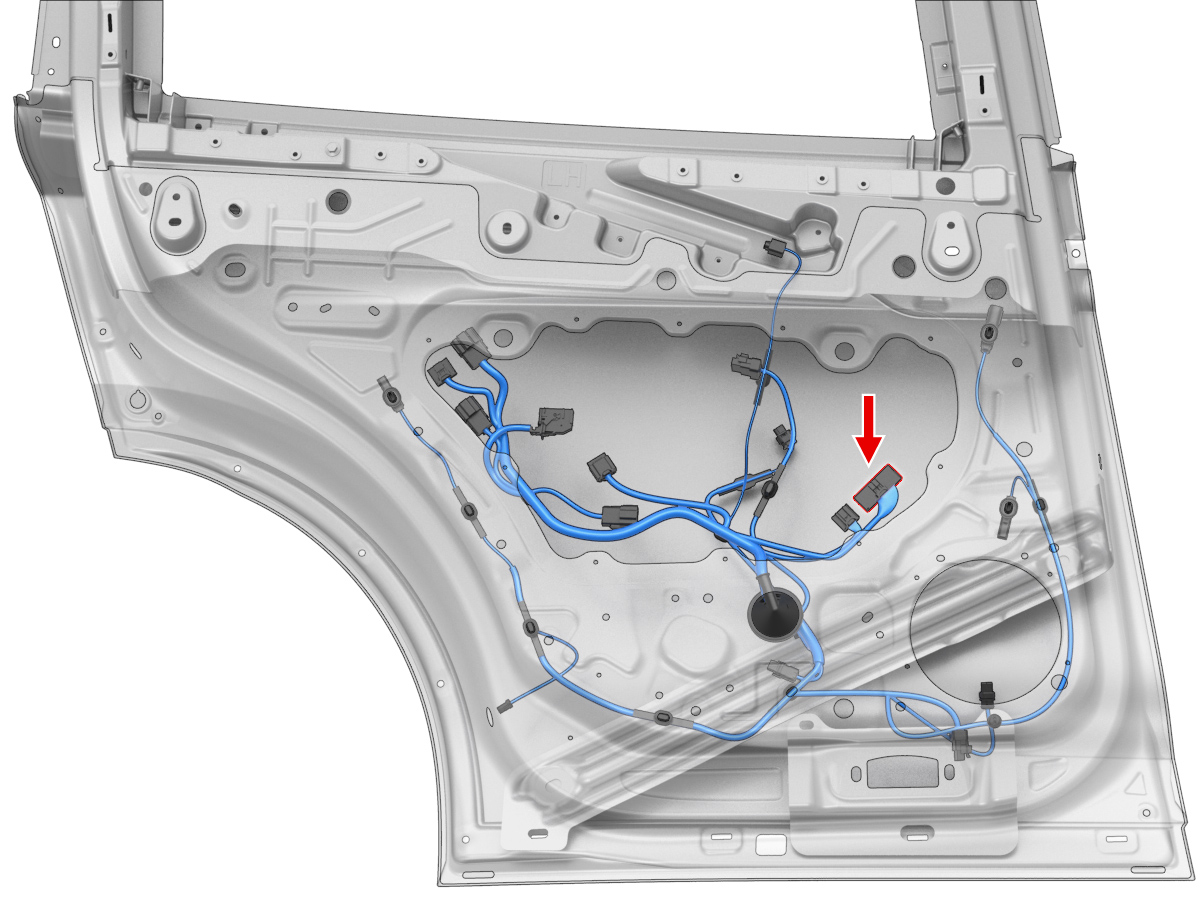

Connector Location:
Connector Pinout
Connector Details
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | |||||||||
| 2 | |||||||||
| 3 | SUMITOMO | 8100-3625 | 0.64x0.64F | GN | 0.35 | X434 | 3 | ||
| 4 | |||||||||
| 5 | |||||||||
| 6 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT | 0.35 | X972L | 1 | ||
| 7 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT/WH | 0.35 | X972L | 3 | ||
| 8 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.50 | X616 | 4 | ||
| 9 | SUMITOMO | 8100-3625 | 0.64x0.64F | GY | 0.50 | X616 | 3 | ||
| 10 | SUMITOMO | 8100-3625 | 0.64x0.64F | GY | 0.35 | X973M | 3 | ||
| 11 | SUMITOMO | 8100-3625 | 0.64x0.64F | BK | 0.35 | X973M | 2 | ||
| 12 | |||||||||
| 13 | |||||||||
| 14 | |||||||||
| 15 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT | 0.50 | X616 | 1 | ||
| 16 | |||||||||
| 17 | |||||||||
| 18 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.35 | ||||
| 19 | SUMITOMO | 8100-3625 | 0.64x0.64F | YE | 0.35 | X972L | 13 | ||
| 20 | |||||||||
| 21 | |||||||||
| 22 | |||||||||
| 23 | |||||||||
| 24 | |||||||||
| 25 | |||||||||
| 26 | SUMITOMO | 8100-3625 | 0.64x0.64F | GN | 0.35 | X447 | 19 | ||
| 27 | SUMITOMO | 8100-3625 | 0.64x0.64F | BN | 0.35 | X972L | 20 | ||
| 28 | |||||||||
| 29 | |||||||||
| 30 | SUMITOMO | 8100-3625 | 0.64x0.64F | WH | 0.35 | X425 | 1 | ||
| 31 | |||||||||
| 32 | SUMITOMO | 8100-3625 | 0.64x0.64F | BU | 0.35 | X434 | 1 | ||
| 33 | |||||||||
| 34 | |||||||||
| 35 | SUMITOMO | 8100-3625 | 0.64x0.64F | BN | 0.35 | X425 | 2 | ||
| 36 | |||||||||
| 37 | |||||||||
| 38 | |||||||||
| 39 | SUMITOMO | 8100-3625 | 0.64x0.64F | GN | 0.50 | X617 | 2 | ||
| 40 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.50 | X617 | 1 |
